Behringer xenyx 2442fx инструкция на русском

Популярность:

6711 просмотры

Подсчет страниц:

12 страницы

Тип файла:

PDF

Размер файла:

5.55 Mb

Картинка с сайта: manualmachine.com

Руководство пользователя

EURODESK SX2442FX/SX3242FX

Ultra-Low Noise Design 24/32-Input 4-Bus
Studio/Live Mixer with XENYX Mic Preamplifiers,
British EQs and Dual Multi-FX Processor

behringer.com

Картинка с сайта: manualmachine.com

Содержание

Благодарю …………………………………………………………… 2

Важные указания по ехнике безопасности …………. 3

Законное опровержение …………………………………….. 3

Ограниченная гарантия ……………………………………….3

1. Введение …………………………………………………………. 5

1.1 Прежде чем начать ………………………………………………….. 5

1.2 Инструкция ……………………………………………………………….. 6

2. Элементы Управления и Соединения ………………6

2.1 Монофонические входные каналы …………………….. 6

2.2 Стереоканалы…………………………………………………………… 8

2.3 Стереоканалы 21 — 24 (SL2442FX-PRO) и

29 — 32 (SL3242FX-PRO) ……………………………………………………. 8

2.4 Подгруппы 1 — 4 ………………………………………………………… 9

2.5 Секция Mono Out для

использования сабвуфера …………………………………………… 9

2.6 Секция Main Out ………………………………………………………. 9

2.7 CD/Tape ……………………………………………………………………. 11

2.8 Master Aux Send 1 и 2 ……………………………………………. 11

2.9 Графический 9-полосный стереоэквалайзер …. 11

2.10 Секция эффектов …………………………………………………. 12

2.11 Задняя панель ………………………………………………………. 12

3. Цифровой Процессор Эффектов …………………… 13

4. Примеры Подключений …………………………………14

4.1 Студийное подключение ……………………………………… 14

4.2 Сценическое подключение ………………………………… 15

5. Аудиосоединения …………………………………………..16

6. Пресеты …………………………………………………………. 18

7. Технические Характеристики ………………………… 19

Благодарю

Благодарим за покупку! EURODESK – это современный микшерный пульт,
раскрывающий новые возможности для творчества. С самого начала нашей
целью было создание революционного прибора для разностороннего
применения. Результат: микшерный пульт с потрясающим оснащением и
богатыми возможностями подключений и расширений.

BEHRINGER — это фирма, работающая в области профессиональной звуковой
студийной техники. Мы успешно в течение многих лет разрабатываем
и выпускаем нашу продукцию для студийного и концертного
применения. К ней относятся микрофоны и 19-дюймовые приборы
любого типа (компрессоры, усилители, шумоподавители (Noise Gates),
ламповые процессоры, усилители для наушников, цифровые процессоры
эфектов, DI-боксы и др.), аудиосистемы и мониторы, а также студийные
и концертные микшерные пульты. Все наши технические ноу-хау
объединились в EURODESK.

Картинка с сайта: manualmachine.com

Важные указания по
ехнике безопасности

Законное опровержение

Ограниченная гарантия

Картинка с сайта: manualmachine.com

Введение1.

Система обнаружения обратной связи FBQ
(Feedback Detection System)

Отличительной особенностью микшерного пульта является
встроенная в графический эквалайзер система
обнаружения обратной связи FBQ. Это гениальное решение

позволяет мгновенно распознавать и подавлять частоты
обратных связей. FBQ Feedback Detection System использует светодиоды в
фейдерах частотных полос графического эквалайзера, где полосы с
частотами обратной связи выделяются ярко светящимис я светодиодами.
Трудоемкие прежде поиски частот обратной связи превратились теперь в
детскую игру.

XENYX Mic Preamps

Микрофонные каналы оснащены высококачественными
микрофонными предусилителями XENYX Mic Preamps, по качеству
звучания и динамике сопоставимыми с дорогими внешними
предварительными усилителями. Предусилители XENYX:

обеспечивают невероятный запас динамики благодаря своему •
динамическому диапазону в 130 дБ,

делают возможным кристально чистое воспроизведение с тончайшими •
нюансами в частотном диапазоне от <10 Гц до >200 кГц,

гарантируют абсолютно чис тое звучание и нейтральное •
воспроизведение сигнала благодаря сверхмалошумящей и свободной
от искажений схеме, в которой используются транзисторы 2SV888,

являются идеальным партнером для любого микрофона (усиление до •
60 дБ, фантомное питание +48 В),

При наличии повреждений НЕ посылайте прибор нам, а сообщите ◊
продавцу и транспортному предприятию, так как в противном
случае Вы теряете право на возмещение ущерба.

Мы рекомендуем использование аэрокейса для защиты прибора ◊
во время работы и при транспортировке.

Во избежание повреждений при хранении и транспортировке ◊
всегда используйте оригинальную упаковку.

Не позволяйте детям играть с прибором и

◊

упаковочными материалами.

Пожалуйста, утилизируйте все упаковочные материалы ◊
безвредным для окружающей среды способом.

Ввод в эксплуатацию1.1.2

Во избежание перегрева обеспечьте достаточный приток воздуха к прибору
и не размещайте его вблизи других излучающих тепло приборов.

Испорченные предохранители обязательно должны ◊
быть заменены новыми с таким же номиналом.
Номинал предохранителей Вы можете найти в гл.
“Технические характеристики”.

Подключение к сети осуществляется при помощи входящего в комплект
поставки сетевого кабеля и соответствует всем необходимым требованиям
техники безопасности.

Обращаем Ваше внимание на то, что все приборы обязательно ◊
должны быть заземлены. В целях собственной безопасности ни
в коем случае не демонтируйте и не выводите из строя заземление
приборов или сетевых кабелей. Всегда подключайте устройство
к электросети с неповрежденным защитный проводом.

дают Вам возможность максимально использовать динамический •
диапазон Вашего цифрового рекордера (24 бит/192 кГц) для получения
оптимального качества звучания.

“British EQ”

Эквалайзеры серии XENY X базируются на легендарной схемотехнике
элитных британских консолей, известных во всем мире благодаря
своему теплому и музыкальному характеру звучания. Они гарантируют
великолепное звучание даже при экстремальном усилении.

Êроме того, EURODESK имеет два 24-битны х, оснащенных
аналого-цифровыми и цифро-аналоговыми преобразователями
процессора эффектов с алгоритмами нашего испытанного

19-дюймового мультипроцессора эффектов VIRTUALIZER PRO
DSP2024P. Они предоставляют в Ваше распоряжение 2 x 99 пресета с
первоклассными имитаторами помещений, эффектами задержки (Delay) и
модуляции, а также Compressor, Tube Distortion и многими другими эффектами с
превосходным качес твом звучания.

В пульт встроен современный блок питания.
Он, по отношению к обычным устройствам, имеет
преимущество автоматической подстройки под напряжение

сети от 100 до 240 В. Кроме того, благодаря значительно
более высокому кпд, он значительно экономнее в потреблении энергии,
чем обычные блоки питания.

Прежде чем начать1.1

Поставка1.1.1

Для обеспечения безопасной транспортировки приб ор был тщательно
упакован на заводе-изготовителе. Однако если картонная упаковка
повреждена, необходимо немедленно проверить прибор на отсутствие
внешних повреждений.

Мы хотели бы обратить Ваше внимание на то, что высокая ◊
громкость может стать причиной как нарушения слуха, так и
повреждения наушников и динамиков. Чтобы избежать шумовых
помех при включении/выключении микшерного пульта и других
устройств, всегда включайте усилитель (усилители) или активные
динамики последними и выключайте первыми. Следите за тем,
чтобы уровень звука всегда находился на приемлемом уровне.

Важные указания по инсталляции

Эксплуатация вблизи сильных радиопередатчиков и источников ◊
высокочастотных сигналов может привести к заметному
ухудшению качества звука. Увеличьте расстояние между
устройством и передатчиком и используйте экранированные
кабели для всех соединений.

Онлайн-регистрация1.1.3

Пожалуйста, зарегистрируйте Ваш новый прибор (желательно сразу после
приобретения) на нашем веб-сайте http://behringer.com и внимательно
прочтите гарантийные ус ловия.

Фирма BEHRINGER предоставляет гарантию сроком на один год* с момента
покупки, при выявлении недостатков сборки или материала. Вы можете
загрузить гарантийные условия на русском языке с нашей Web-страницы
http://behringer.com или запросить их по телефону +65 6542 9313.

В случае неисправности мы постараемся отремонтировать Ваш прибор
в кратчайшие сроки. Пожалуйста, обратитесь непосредственно к
продавцу, у которого Вы приобрели прибор. Если у Вас нет такой
возможности, Вы также можете обратиться непосредственно в одно
из наших представительств. Список контактных адресов Вы найдете
внутри оригинальной упаковки прибора (Global Contact Information/
European Contact Information). Если в списке не указан контактный адрес

Картинка с сайта: manualmachine.com

для Вашей страны, пожалуйста, обратитесь к ближайшему удобному для
Вас дистрибьютору. Соответствующие контактные адреса Вы найдете на
нашем веб-сайте http://behringer.com в разделе Support.

Регистрация Вашего прибора с указанием даты его покупки значительно
облегчит процедуру обработки рекламации в гарантийном с лучае.

Большое спасибо за Ваше сотрудничество!

* Для клиентов из стран Европейского Сообщества могу т действовать другие условия.

Инструкция1.2

Эта инструкция составлена так, чтобы Вы могли получить полное
представление обо всех элементах управления и одновременно подробно
информирует об их применении. Для нагядности мы объединили элементы
управления в группы по их функциям. Их можно легко найти благодаря
прилагаемым пронумерованным иллюстрациям. Если Вам требуется
подробные разъяснения по определенным темам, то посетите нашу
страницу в Интернете по адресу http://behringer.com. На информационных
страницах по нашим изделиям и в глоссарии в ULTRANET даны подробные
объяснения многих профессиональных терминов из области аудиотехники.

Элементы Управления и 2.

Соединения

В этой главе приводится описание различных элементов управления
микшерного пульта. Дается подробная информация по всем
регуляторам и подк лючениям.

Монофонические входные каналы2.1

Микрофонные и линейные входы2 .1.1

Каждый монофонический вход также имеет один симметричный [2]
линейный вход, выполненный как гнездо для 6,3-милиметрового
штекера. Эти входы могу т также использоваться несимметричными
монофоническими штекерами.

Разъем [3] INSERT I/O используется для обработки сигнала динамическим
процессором или эквалайзером. Эта точка отвода сигнала находится
перед фейдером, эквалайзером и посылом Aux Send.

В противоположность процессорам эффектов Hall и др.,
которые обычно добавляются к сухому сигналу, динамические
процессоры обрабатывают весь сигнал. В этом случае один посыл Aux
Send не является правильным решением. Вместо этого прерывается
путь сигнала и вставляется динамический процессор и/или эквалайзер.
Затем сигнал возвращается на то же самое место на пульте.
Сигнал прерывается только в том случае, если в соответствующее
гнездо вставлен штекер (стереоштекер, наконечник которого = выход
сигнала, кольцо = вход). Все монофонические входные каналы имеют
точки разрыва (Inserts). Inserts позволяют использовать прямые Pre-EQ­выходы без прерывания прохождения сигнала. Для этой цели требуется
кабель с моноштекером на с тороне магнитофона или процессора
эффектов и с перемкнутым стереоштекером на стороне пульта
(соединены наконечник и кольцо).
Потенциометром [4] GAIN регулируется входное усиление. Когда Вы
подключаете источник сигнала к входам или отсоединяете их, то этот
регулятор должен быть выставлен до упора влево.

На шкале имеются 2 различных диапазона значений: Первый диапазон
от +10 до +60 дБ относится к входу микрофона MIC и показывает
усиление поступающего сигнала.
Второй диапазон от +1 0 до -40 дБ относитс я к линейному входу и
показывает его чувс твительность. Для устройств с обычным линейным
выходным уровнем (-10 дБв или +4 дБ) настройка выполняется
следующим образом: Подключите прибор при выключенном
регуляторе GAIN и затем установите его на выходной уровень,
указанный изготовителем прибора. Если внешний прибор имеет
индикатор выходного уровня, то он должен показывать 0 дБ при
пиках сигнала. Для +4 дБ поверните совсем немного, для -10 дБв чуть
больше. Точная настройка осуществляется с помощью светодиодного
индикатора LEVEL SET при пос туплении музыкального сигнала.
Он загорается при достижении оптимального рабочего уровня.
5Кроме того, монофонические каналы микшерного пульта имеют [5]
обрезной НЧ фильтр (LOW CUT) для удаления нежелательных
низкочастотных составляющих сигнала (18 дБ/октава, -3 дБ при 80 Гц).

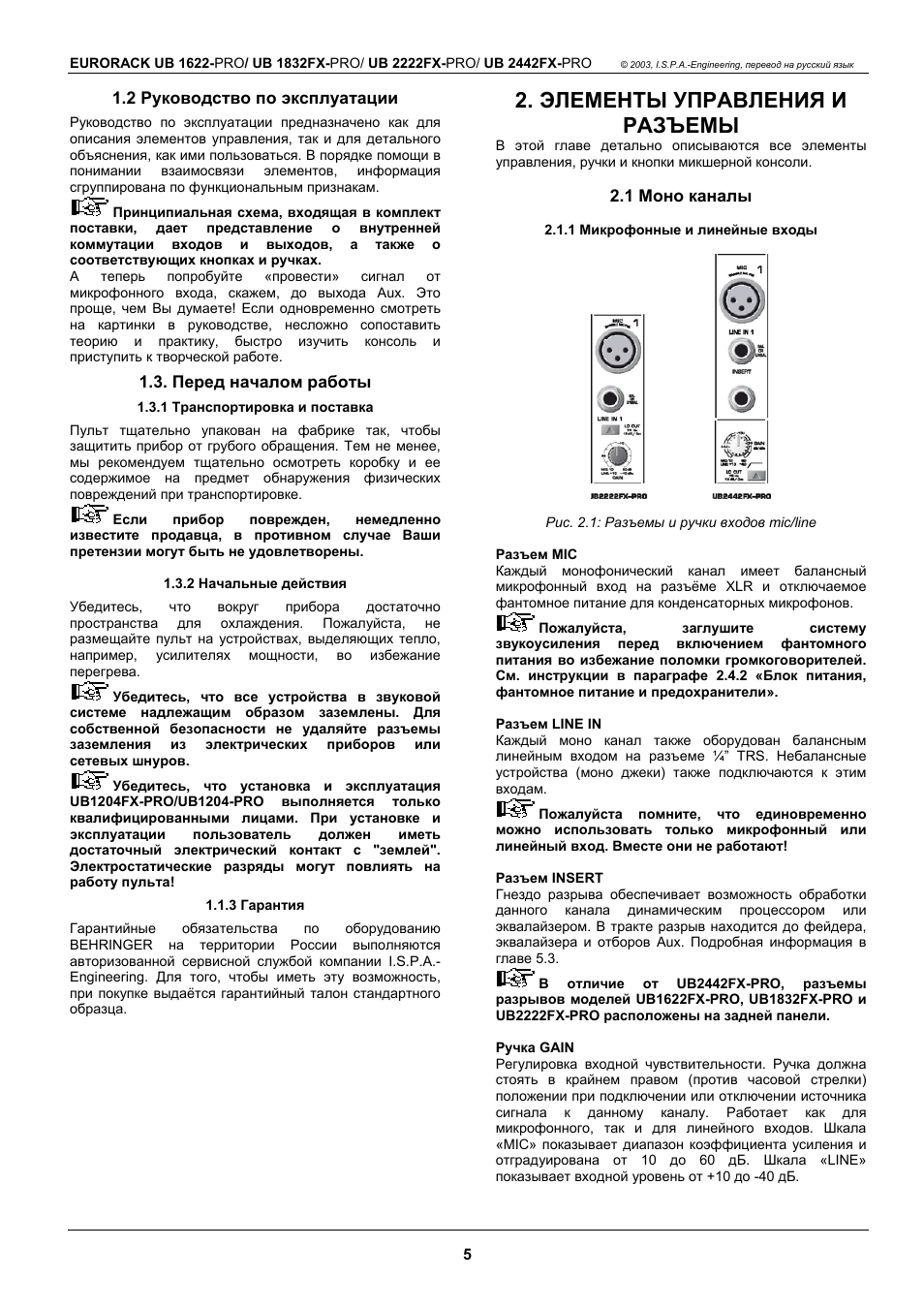

Разъемы и регуляторы микрофонных/линейных входовРис. 2.1:

Каждый входной моноканал предоставляет симметричный [1]
микрофонный вход через гнездо XLR, на которое, нажав на кнопку
(см. заднюю панель), можно подать фантомное питание 48 В для
работы конденсаторных микрофонов.

Выключите звук воспроизводящей системы перед ◊
активированием фантомного питания. Иначе помехи при
включении будут слышны через акустическую систему.
Учтите указания, приведенные в главе 2.11 „Задняя панель“.

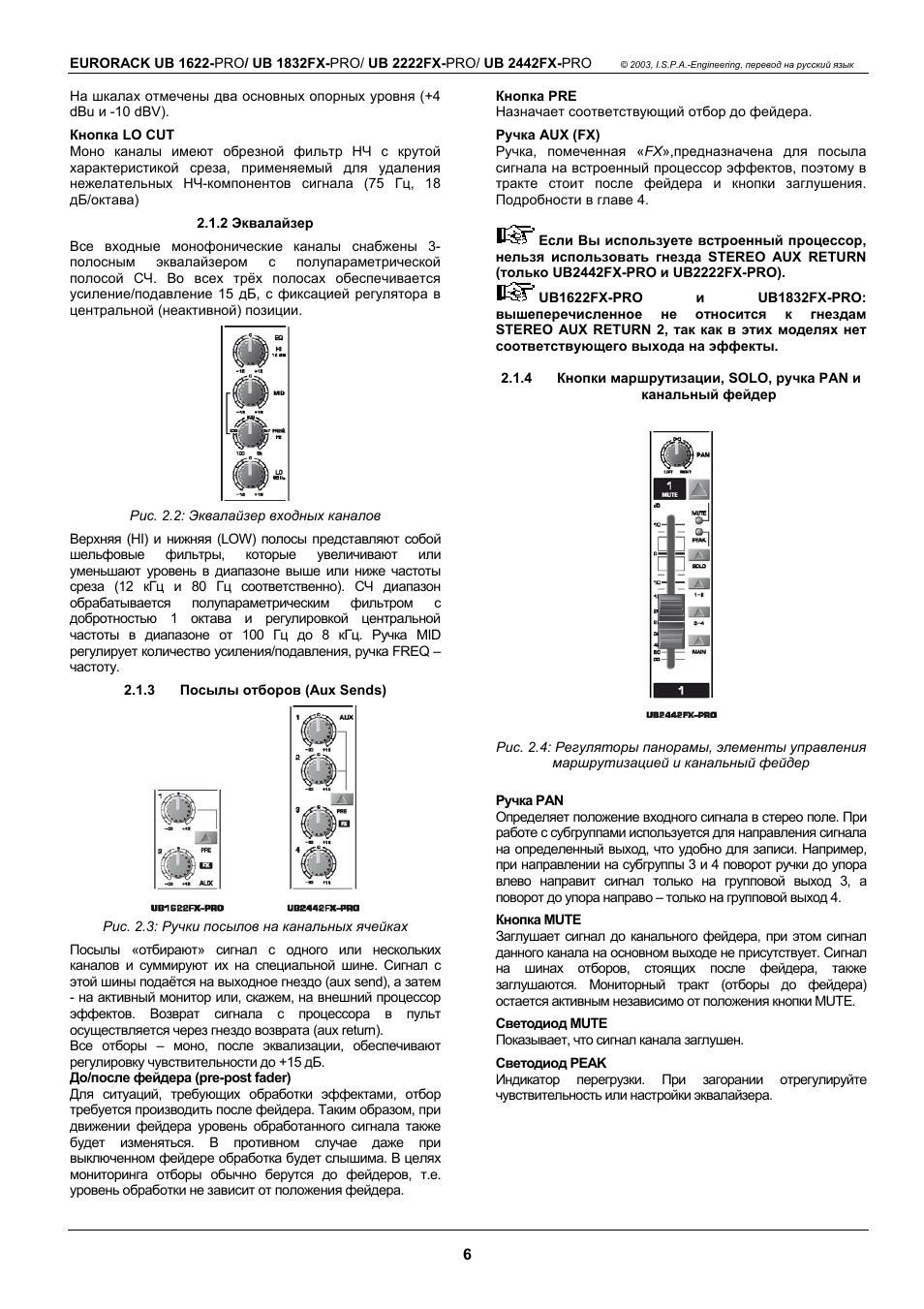

Эквалайзер2.1.2

Все входные монофонические каналы имеют 3-полосное регулирование
звука. Полосы позволяют максимальное повышение/понижение на 15 дБ,
в среднем положении эквалайзер нейтрален.

Регулирование звука входных каналовРис. 2.2:

Регулятор [6] HIGH секции эквалайзера (EQ) контролирует верхний
диапазон частот соответствующего канала. Речь идет о полочном

Картинка с сайта: manualmachine.com

(shelving) фильтре, который повышает или понижает все частоты выше
установленной граничной частоты (12 кГц).

Регулятором [7] MID можно повысить или понизить средний диапазон.
При этом речь идет о полупараметрическом пиковом фильтре,
который повышает или понижает диапазон частот вокруг переменной
средней частоты. Соответствующим регулятором FREQ можно выбрать
среднюю частоту от 100 Гц до 8 кГц, которую будете повышать или
понижать регулятором MID.

8Регулятор [8] LOW позволяет производить повышение или понижение
низких частот. Как и у HIGH-фильтра речь идет о полочном (shelving)
фильтре, который повышает или понижает все частоты ниже
установленной граничной частоты (80 Гц).

Посылы Aux/FX Send2.1.3

Посылы Aux Send предоставляют возможность отобрать сигналы из одного
или нескольких каналов и собрать их на одной шине (Bus). Этот сигнал
можно взять с разъема Aux Send и передать, например, на активный
монитор или внешний процессор эффектов. Обратным путем для сигнала с
эффектами тогда служат, например, возвраты FX Return.

регулятор Master FX SEND (см. (60)). Тракты FX должны быть перек лючены
на Post Fader.

Читайте об этом также главу 2.10 “Секция эффектов” и 3. ◊
“Цифровой процессор эффектов”.

Фейдер моноканала и другие 2.1.4

элементы управления

Регуляторы AUX/FX Send в линейках каналовРис. 2.3:

8Регуляторы [9] AUX 1 и AUX 2 определяют в каждом канале громкость
Aux-сигнала. Сумму Aux-сигналов по всем каналам можно задать
соответствующими регуляторами Master AUX (см. (51)). Сигналы можно
взять с соответствующих выходов AUX SEND (см. (52)). Оба посыла Aux
Send являются монофоническими, отбираются пос ле эквалайзера и
предоставляют усиление до + 15 дБ.

Нажатие на выключатель [10] PRE позволяет подключить тракты Aux
перед фейдером канала (Pre Fader). В этом случае громкость сигнала
Aux не зависит от положения фейдера, что позволяет производить
независимое от него мониторное микширование.

Для большинства случаев применения, когда внешний процессор ◊
эффектов должен управляться через тракт Aux, посылы Aux
Send должны быть переключены на постфейдерный режим,
чтобы громкость эффекта в канале зависела от положения
фейдера. Иначе сигнал эффекта соответствующего канала
остается слышимым, даже если фейдер полностью “задвинут”.
Поэтому выключатель PRE для таких условий не должен
быть нажат.

Регуляторы, обозначенные [11] FX 1 и FX 2 являются прямым путем
к встроенному процессору эффектов. Через выходы FX SEND 1 и
2 (как и через разъемы AUX SEND 1 и 2) также можно управлять
внешним процессором эффектов. Для того чтобы внутренний
процессор эффектов и выходы FX SEND получали один сигнал,
соответствующий регулятор FX не должен быть полностью повернут
влево до упора (-oo). Также должен быть открыт соответствующий

Канальный фейдер, регулятор Pan, выключатель Mute и др.Рис. 2.4:

Регулятор [12] PAN устанавливает положение сигнала канала в стереополе.
Положение этого регулятора также определяет, на какие подгруппы
направлен сигнал канала (см. главу 2.4).

Выключатель [13] MUTE заглушает канал. Это значит, что сигнал канала
больше не поступает в Main Mix. Одновременно заглушаются все
переключенные на Post Fader тракты Aux соответствующего канала,
в то время как мониторные тракты (Pre Fader) остаются включенными.
Соответствующий светодиод MUTE, показывает, что канал заглушен.

Светодиод [14] CLIP загорается при слишком высоком уровне сигнала в
канале. В этом случае нужно уменьшить входное усиление канала
регулятором GAIN. Этот светодиод также горит, если функция Solo
активирована находящимся под ним выключателем SOLO.

Выключатель [15] SOLO используется для направления сигнала канала на
шину Solo (Solo In Place) или шину PFL (Pre Fader Listen). Это позволяет
прослушать сигнал канала, не оказывая влияния на главный выходной
сигнал Main Out. При этом прослушиваемый сигнал берется до
(PFL, моно) или после (Solo, стерео) регулятора панорамы и фейдера
канала (зависит от положения переключателя SOLO/PFL (40)).

Выключатель [16] SUB направляет сигнал на соответствующие подгруппы.
EURODESK имеет 4 подгруппы (1-2 и 3-4). Регулятором PAN входного
канала (см. (12)) Вы определяете, на какую из двух групп будет направлен
сигнал (при повороте до упора влево: Sub 1 и 3, вправо: Sub 2 и 4).

Выключатель [17] MAIN направляет сигнал на главный микс (Main Mix).

Канальный фейдер определяет уровень сигнала канала на Main Mix [18]
(или на Submix).

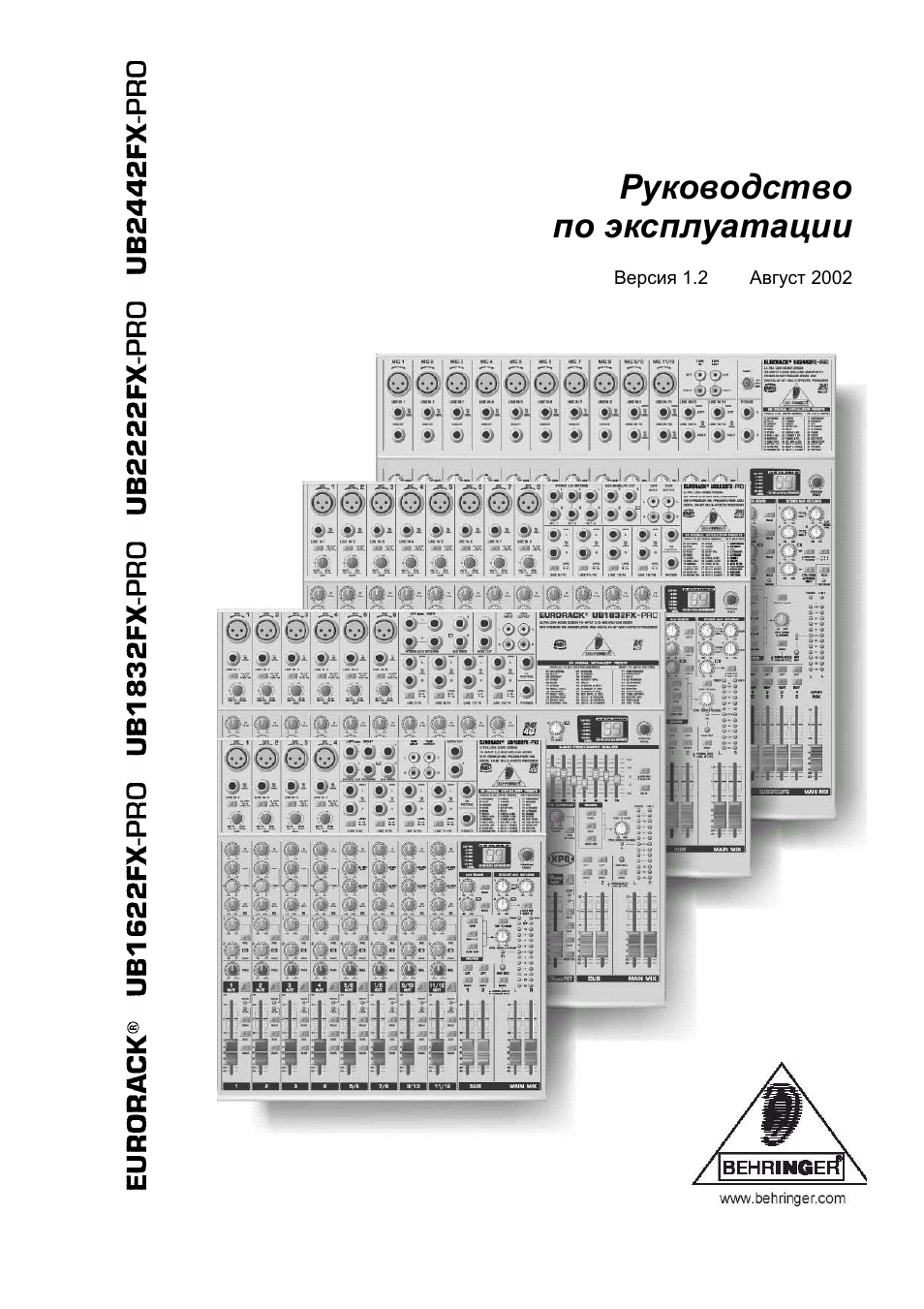

Руководство

по эксплуатации

Версия 1.2 Август 2002

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

2

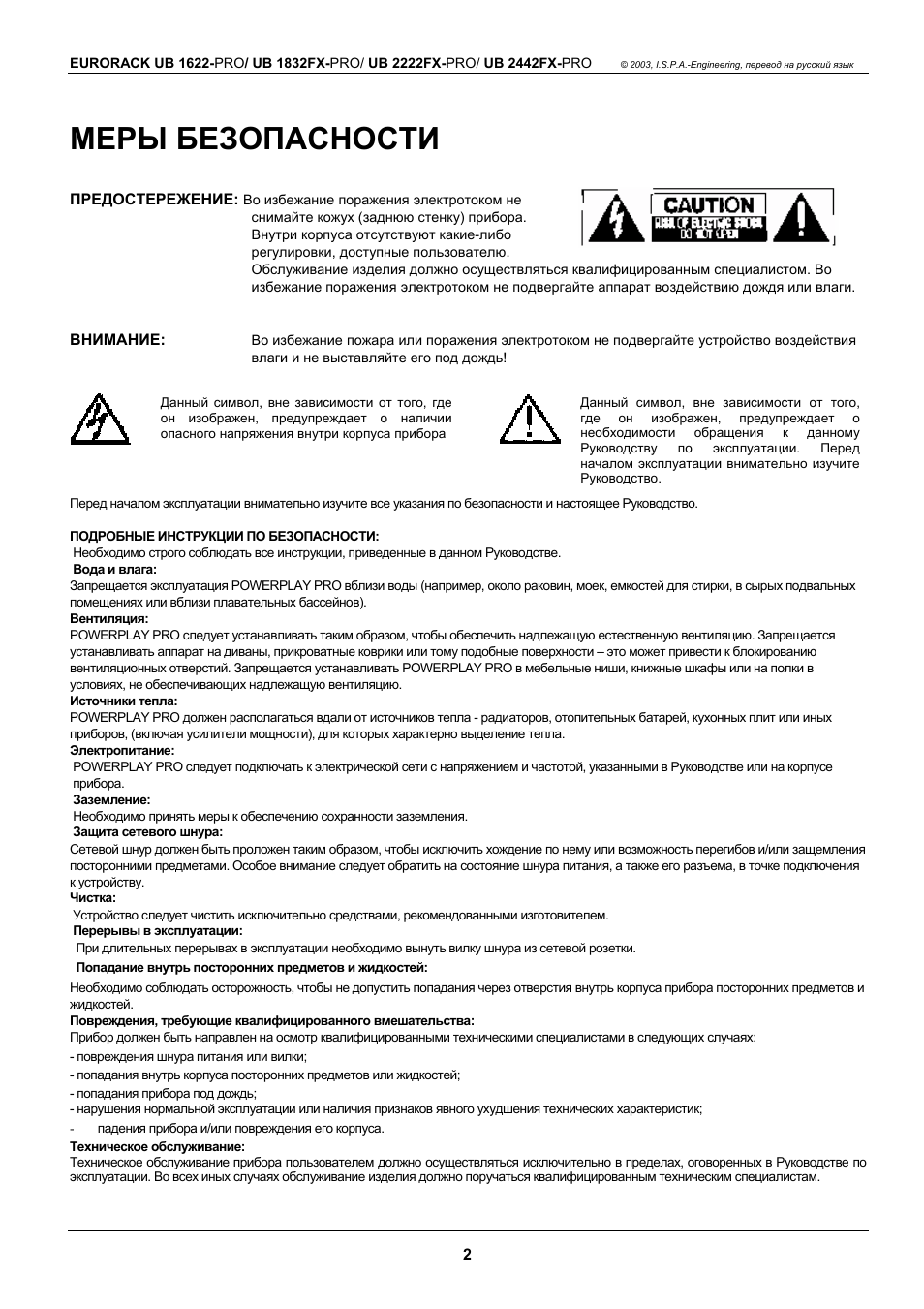

МЕРЫ БЕЗОПАСНОСТИ

ПРЕДОСТЕРЕЖЕНИЕ:

Во избежание поражения электротоком не

снимайте кожух (заднюю стенку) прибора.
Внутри корпуса отсутствуют какие-либо
регулировки, доступные пользователю.
Обслуживание изделия должно осуществляться квалифицированным специалистом. Во
избежание поражения электротоком не подвергайте аппарат воздействию дождя или влаги.

ВНИМАНИЕ:

Во избежание пожара или поражения электротоком не подвергайте устройство воздействия
влаги и не выставляйте его под дождь!

Перед началом эксплуатации внимательно изучите все указания по безопасности и настоящее Руководство.

ПОДРОБНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ:

Необходимо строго соблюдать все инструкции, приведенные в данном Руководстве.
Вода и влага:

Запрещается эксплуатация POWERPLAY PRO вблизи воды (например, около раковин, моек, емкостей для стирки, в сырых подвальных
помещениях или вблизи плавательных бассейнов).
Вентиляция:
POWERPLAY PRO следует устанавливать таким образом, чтобы обеспечить надлежащую естественную вентиляцию. Запрещается
устанавливать аппарат на диваны, прикроватные коврики или тому подобные поверхности – это может привести к блокированию
вентиляционных отверстий. Запрещается устанавливать POWERPLAY PRO в мебельные ниши, книжные шкафы или на полки в
условиях, не обеспечивающих надлежащую вентиляцию.
Источники тепла:
POWERPLAY PRO должен располагаться вдали от источников тепла — радиаторов, отопительных батарей, кухонных плит или иных
приборов, (включая усилители мощности), для которых характерно выделение тепла.
Электропитание:

POWERPLAY PRO следует подключать к электрической сети с напряжением и частотой, указанными в Руководстве или на корпусе
прибора.
Заземление:
Необходимо принять меры к обеспечению сохранности заземления.
Защита сетевого шнура:

Сетевой шнур должен быть проложен таким образом, чтобы исключить хождение по нему или возможность перегибов и/или защемления
посторонними предметами. Особое внимание следует обратить на состояние шнура питания, а также его разъема, в точке подключения
к устройству.
Чистка:

Устройство следует чистить исключительно средствами, рекомендованными изготовителем.
Перерывы в эксплуатации:

При длительных перерывах в эксплуатации необходимо вынуть вилку шнура из сетевой розетки.
Попадание внутрь посторонних предметов и жидкостей:

Необходимо соблюдать осторожность, чтобы не допустить попадания через отверстия внутрь корпуса прибора посторонних предметов и
жидкостей.
Повреждения, требующие квалифицированного вмешательства:
Прибор должен быть направлен на осмотр квалифицированными техническими специалистами в следующих случаях:
— повреждения шнура питания или вилки;
— попадания внутрь корпуса посторонних предметов или жидкостей;
— попадания прибора под дождь;
— нарушения нормальной эксплуатации или наличия признаков явного ухудшения технических характеристик;
—

падения прибора и/или повреждения его корпуса.

Техническое обслуживание:
Техническое обслуживание прибора пользователем должно осуществляться исключительно в пределах, оговоренных в Руководстве по
эксплуатации. Во всех иных случаях обслуживание изделия должно поручаться квалифицированным техническим специалистам.

Данный символ, вне зависимости от того, где
он изображен, предупреждает о наличии
опасного напряжения внутри корпуса прибора

Данный символ, вне зависимости от того,
где он изображен, предупреждает о
необходимости

обращения

к

данному

Руководству

по

эксплуатации.

Перед

началом эксплуатации внимательно изучите
Руководство.

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

3

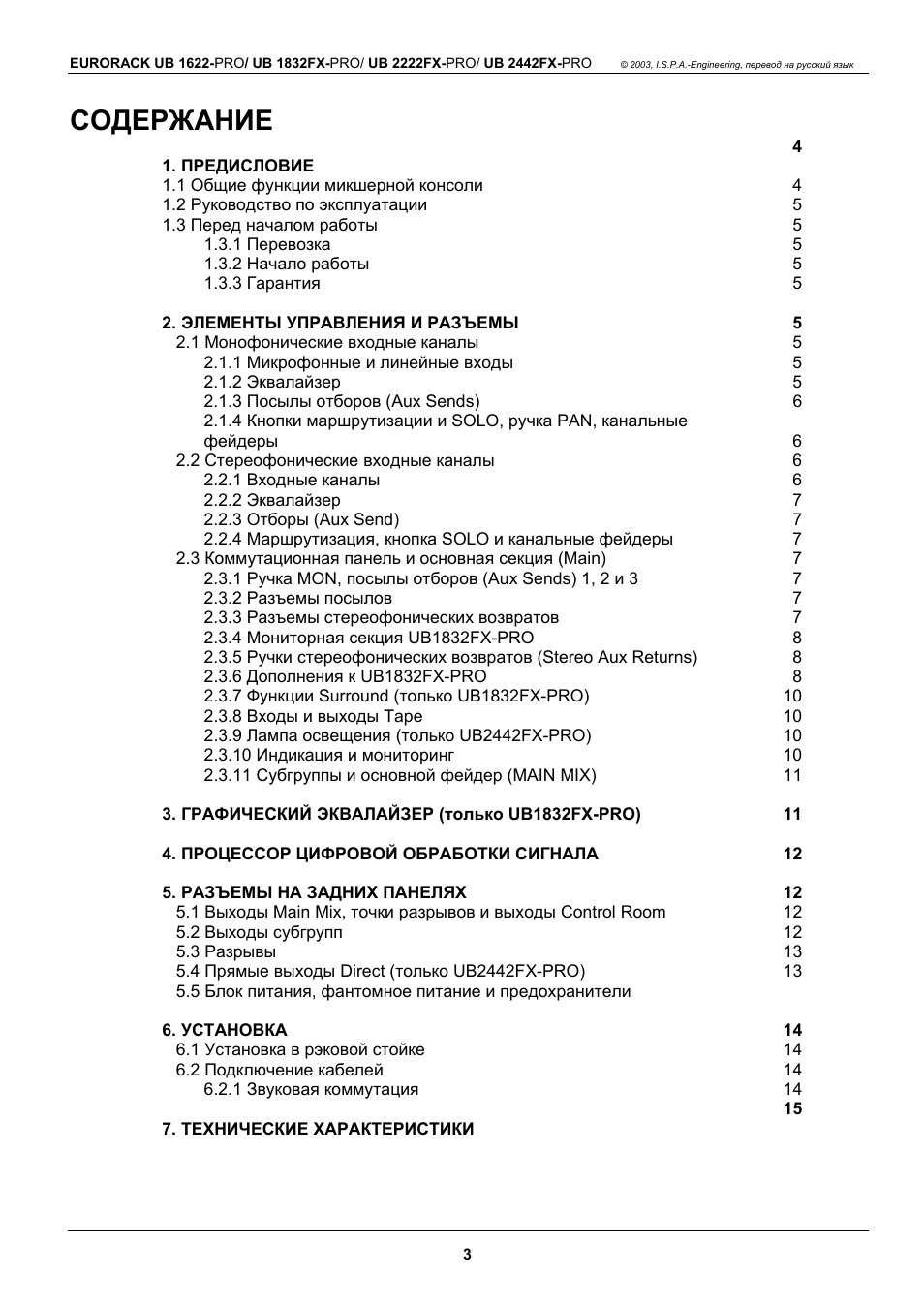

СОДЕРЖАНИЕ

1. ПРЕДИСЛОВИЕ

4

1.1 Общие функции микшерной консоли

4

1.2 Руководство по эксплуатации

5

1.3 Перед началом работы

5

1.3.1 Перевозка

5

1.3.2 Начало работы

5

1.3.3 Гарантия

5

2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

5

2.1 Монофонические входные каналы

5

2.1.1 Микрофонные и линейные входы

5

2.1.2 Эквалайзер

5

2.1.3 Посылы отборов (Aux Sends)

6

2.1.4 Кнопки маршрутизации и SOLO, ручка PAN, канальные
фейдеры

6

2.2 Стереофонические входные каналы

6

2.2.1 Входные каналы

6

2.2.2 Эквалайзер

7

2.2.3 Отборы (Aux Send)

7

2.2.4 Маршрутизация, кнопка SOLO и канальные фейдеры

7

2.3 Коммутационная панель и основная секция (Main)

7

2.3.1 Ручка MON, посылы отборов (Aux Sends) 1, 2 и 3

7

2.3.2 Разъемы посылов

7

2.3.3 Разъемы стереофонических возвратов

7

2.3.4 Мониторная секция UB1832FX-PRO

8

2.3.5 Ручки стереофонических возвратов (Stereo Aux Returns)

8

2.3.6 Дополнения к UB1832FX-PRO

8

2.3.7 Функции Surround (только UB1832FX-PRO)

10

2.3.8 Входы и выходы Tape

10

2.3.9 Лампа освещения (только UB2442FX-PRO)

10

2.3.10 Индикация и мониторинг 10
2.3.11 Субгруппы и основной фейдер (MAIN MIX)

11

3. ГРАФИЧЕСКИЙ ЭКВАЛАЙЗЕР (только UB1832FX-PRO)

11

4. ПРОЦЕССОР ЦИФРОВОЙ ОБРАБОТКИ СИГНАЛА 12

5. РАЗЪЕМЫ НА ЗАДНИХ ПАНЕЛЯХ 12

5.1 Выходы Main Mix, точки разрывов и выходы Control Room

12

5.2 Выходы субгрупп 12
5.3 Разрывы 13
5.4 Прямые выходы Direct (только UB2442FX-PRO)

13

5.5 Блок питания, фантомное питание и предохранители

6. УСТАНОВКА 14

6.1 Установка в рэковой стойке 14
6.2 Подключение кабелей 14

6.2.1 Звуковая коммутация 14

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

15

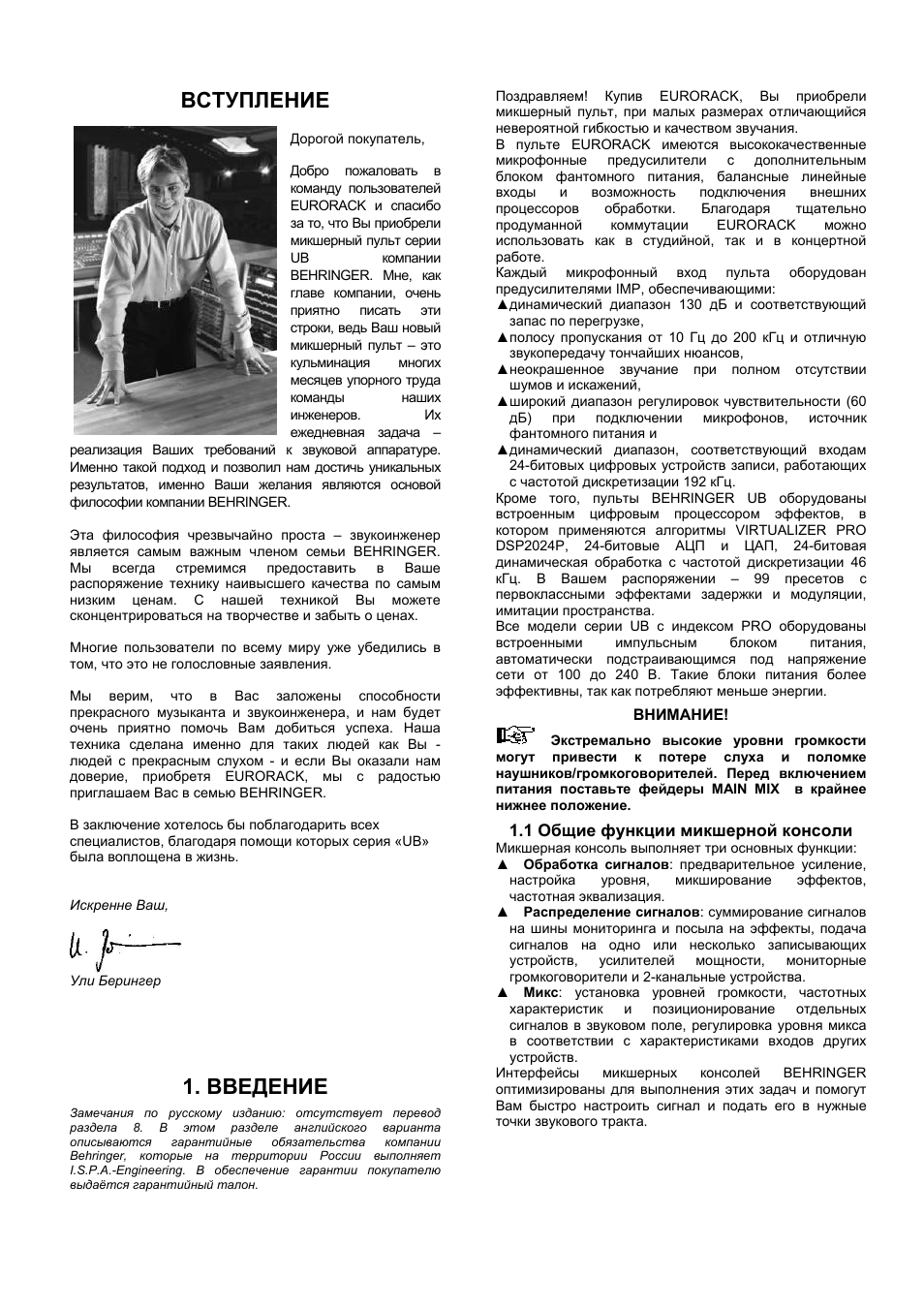

ВСТУПЛЕНИЕ

компании

BEHRINGER. Мне, как
главе компании, очень
приятно

писать

эти

строки, ведь Ваш новый
микшерный пульт – это
кульминация

многих

месяцев упорного труда
команды

наших

инженеров.

Их

ежедневная задача –

всегда

стремимся

предоставить

в

Ваше

Ули Берингер

1. ВВЕДЕНИЕ

Замечания по русскому изданию: отсутствует перевод
раздела 8. В этом разделе английского варианта
описываются

гарантийные

обязательства

компании

Behringer, которые на территории России выполняет
I.S.P.A.-Engineering. В обеспечение гарантии покупателю
выдаётся гарантийный талон.

Поздравляем! Купив EURORACK, Вы приобрели
микшерный пульт, при малых размерах отличающийся
невероятной гибкостью и качеством звучания.
В пульте EURORACK имеются высококачественные
микрофонные

предусилители

с

дополнительным

блоком фантомного питания, балансные линейные
входы

и

возможность

подключения

внешних

процессоров

обработки.

Благодаря

тщательно

продуманной

коммутации EURORACK можно

использовать как в студийной, так и в концертной
работе.
Каждый микрофонный вход пульта оборудован
предусилителями IMP, обеспечивающими:
▲ динамический диапазон 130 дБ и соответствующий

запас по перегрузке,

▲ полосу пропускания от 10 Гц до 200 кГц и отличную

звукопередачу тончайших нюансов,

▲ неокрашенное звучание при полном отсутствии

шумов и искажений,

▲ широкий диапазон регулировок чувствительности (60

дБ)

при

подключении

микрофонов,

источник

фантомного питания и

▲ динамический диапазон, соответствующий входам

24-битовых цифровых устройств записи, работающих
с частотой дискретизации 192 кГц.

Кроме того, пульты BEHRINGER UB оборудованы
встроенным цифровым процессором эффектов, в
котором применяются алгоритмы VIRTUALIZER PRO
DSP2024P, 24-битовые АЦП и ЦАП, 24-битовая
динамическая обработка с частотой дискретизации 46
кГц. В Вашем распоряжении – 99 пресетов с
первоклассными эффектами задержки и модуляции,
имитации пространства.
Все модели серии UB с индексом PRO оборудованы
встроенными

импульсным

блоком

питания,

автоматически подстраивающимся под напряжение
сети от 100 до 240 В. Такие блоки питания более
эффективны, так как потребляют меньше энергии.

ВНИМАНИЕ!

Экстремально высокие уровни громкости

могут привести к потере слуха и поломке
наушников/громкоговорителей. Перед включением
питания поставьте фейдеры MAIN MIX в крайнее
нижнее положение.

1.1 Общие функции микшерной консоли

Микшерная консоль выполняет три основных функции:
▲ Обработка сигналов: предварительное усиление,

настройка

уровня,

микширование

эффектов,

частотная эквализация.

▲ Распределение сигналов: суммирование сигналов

на шины мониторинга и посыла на эффекты, подача
сигналов на одно или несколько записывающих
устройств,

усилителей

мощности,

мониторные

громкоговорители и 2-канальные устройства.

▲ Микс: установка уровней громкости, частотных

характеристик

и

позиционирование

отдельных

сигналов в звуковом поле, регулировка уровня микса
в соответствии с характеристиками входов других
устройств.

Интерфейсы

микшерных

консолей BEHRINGER

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

5

1.2 Руководство по эксплуатации

Руководство по эксплуатации предназначено как для
описания элементов управления, так и для детального
объяснения, как ими пользоваться. В порядке помощи в
понимании

взаимосвязи

элементов,

информация

сгруппирована по функциональным признакам.

Принципиальная схема, входящая в комплект

поставки, дает представление о внутренней
коммутации входов и выходов, а также о
соответствующих кнопках и ручках.
А

теперь

попробуйте

«провести»

сигнал

от

микрофонного входа, скажем, до выхода Aux. Это
проще, чем Вы думаете! Если одновременно смотреть
на картинки в руководстве, несложно сопоставить
теорию и практику, быстро изучить консоль и
приступить к творческой работе.

1.3. Перед началом работы

1.3.1 Транспортировка и поставка

Пульт тщательно упакован на фабрике так, чтобы
защитить прибор от грубого обращения. Тем не менее,
мы рекомендуем тщательно осмотреть коробку и ее
содержимое на предмет обнаружения физических
повреждений при транспортировке.

Если

прибор

поврежден,

немедленно

известите продавца, в противном случае Ваши
претензии могут быть не удовлетворены.

1.3.2 Начальные действия

Убедитесь,

что

вокруг

прибора

достаточно

пространства для охлаждения. Пожалуйста, не
размещайте пульт на устройствах, выделяющих тепло,
например, усилителях мощности, во избежание
перегрева.

Убедитесь, что все устройства в звуковой

системе надлежащим образом заземлены. Для
собственной безопасности не удаляйте разъемы
заземления из электрических приборов или
сетевых шнуров.

Убедитесь, что установка и эксплуатация

UB1204FX-PRO/UB1204-PRO выполняется только
квалифицированными лицами. При установке и
эксплуатации

пользователь

должен

иметь

достаточный электрический контакт с «землей».
Электростатические разряды могут повлиять на
работу пульта!

1.1.3 Гарантия

Гарантийные

обязательства

по

оборудованию

2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И

РАЗЪЕМЫ

В этой главе детально описываются все элементы
управления, ручки и кнопки микшерной консоли.

2.1 Моно каналы

2.1.1 Микрофонные и линейные входы

Рис. 2.1: Разъемы и ручки входов mic/line

Разъем MIC
Каждый монофонический канал имеет балансный
микрофонный вход на разъёме XLR и отключаемое
фантомное питание для конденсаторных микрофонов.

Пожалуйста,

заглушите

систему

звукоусиления перед включением фантомного
питания во избежание поломки громкоговорителей.
См. инструкции в параграфе 2.4.2 «Блок питания,
фантомное питание и предохранители».

Разъем LINE IN

Каждый моно канал также оборудован балансным
линейным входом на разъеме ¼” TRS. Небалансные
устройства (моно джеки) также подключаются к этим
входам.

Пожалуйста помните, что единовременно

можно использовать только микрофонный или
линейный вход. Вместе они не работают!

Разъем INSERT
Гнездо разрыва обеспечивает возможность обработки
данного канала динамическим процессором или
эквалайзером. В тракте разрыв находится до фейдера,
эквалайзера и отборов Aux. Подробная информация в
главе 5.3.

В отличие от UB2442FX-PRO, разъемы

разрывов моделей UB1622FX-PRO, UB1832FX-PRO и
UB2222FX-PRO расположены на задней панели.

Ручка GAIN
Регулировка входной чувствительности. Ручка должна
стоять в крайнем правом (против часовой стрелки)
положении при подключении или отключении источника
сигнала к данному каналу. Работает как для
микрофонного, так и для линейного входов. Шкала
«MIC» показывает диапазон коэффициента усиления и
отградуирована от 10 до 60 дБ. Шкала «LINE»
показывает входной уровень от +10 до -40 дБ.

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

6

На шкалах отмечены два основных опорных уровня (+4
dBu и -10 dBV).

Кнопка LO CUT
Моно каналы имеют обрезной фильтр НЧ с крутой
характеристикой среза, применяемый для удаления
нежелательных НЧ-компонентов сигнала (75 Гц, 18
дБ/октава)

2.1.2 Эквалайзер

Все входные монофонические каналы снабжены 3-
полосным

эквалайзером

с

полупараметрической

полосой СЧ. Во всех трёх полосах обеспечивается
усиление/подавление 15 дБ, с фиксацией регулятора в
центральной (неактивной) позиции.

Рис. 2.2: Эквалайзер входных каналов

Верхняя (HI) и нижняя (LOW) полосы представляют собой
шельфовые

фильтры,

которые

увеличивают

или

уменьшают уровень в диапазоне выше или ниже частоты
среза (12 кГц и 80 Гц соответственно). СЧ диапазон
обрабатывается

полупараметрическим

фильтром

с

добротностью 1 октава и регулировкой центральной
частоты в диапазоне от 100 Гц до 8 кГц. Ручка MID
регулирует количество усиления/подавления, ручка FREQ –
частоту.

2.1.3

Посылы отборов (Aux Sends)

Рис. 2.3: Ручки посылов на канальных ячейках

Посылы «отбирают» сигнал с одного или нескольких
каналов и суммируют их на специальной шине. Сигнал с
этой шины подаётся на выходное гнездо (aux send), а затем
— на активный монитор или, скажем, на внешний процессор
эффектов. Возврат сигнала с процессора в пульт
осуществляется через гнездо возврата (aux return).

Все отборы – моно, после эквализации, обеспечивают
регулировку чувствительности до +15 дБ.
До/после фейдера (pre-post fader)
Для ситуаций, требующих обработки эффектами, отбор
требуется производить после фейдера. Таким образом, при
движении фейдера уровень обработанного сигнала также
будет изменяться. В противном случае даже при
выключенном фейдере обработка будет слышима. В целях
мониторинга отборы обычно берутся до фейдеров, т.е.
уровень обработки не зависит от положения фейдера.

Кнопка PRE
Назначает соответствующий отбор до фейдера.

Ручка AUX (FX)
Ручка, помеченная «FX»,предназначена для посыла
сигнала на встроенный процессор эффектов, поэтому в
тракте стоит после фейдера и кнопки заглушения.
Подробности в главе 4.

Если Вы используете встроенный процессор,

нельзя использовать гнезда STEREO AUX RETURN
(только UB2442FX-PRO и UB2222FX-PRO).

UB1622FX-PRO

и UB1832FX-PRO:

вышеперечисленное не относится к гнездам
STEREO AUX RETURN 2, так как в этих моделях нет
соответствующего выхода на эффекты.

2.1.4

Кнопки маршрутизации, SOLO, ручка PAN и

канальный фейдер

Рис. 2.4: Регуляторы панорамы, элементы управления

маршрутизацией и канальный фейдер

Ручка PAN
Определяет положение входного сигнала в стерео поле. При
работе с субгруппами используется для направления сигнала
на определенный выход, что удобно для записи. Например,
при направлении на субгруппы 3 и 4 поворот ручки до упора
влево направит сигнал только на групповой выход 3, а
поворот до упора направо – только на групповой выход 4.

Кнопка MUTE
Заглушает сигнал до канального фейдера, при этом сигнал
данного канала на основном выходе не присутствует. Сигнал
на шинах отборов, стоящих после фейдера, также
заглушаются. Мониторный тракт (отборы до фейдера)
остается активным независимо от положения кнопки MUTE.

Светодиод MUTE
Показывает, что сигнал канала заглушен.

Светодиод PEAK
Индикатор перегрузки. При загорании отрегулируйте
чувствительность или настройки эквалайзера.

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

7

Кнопка SOLO
Кнопка SOLO (только UB1204FX-PRO) подаёт сигнал на
шину Solo In Place или на шину Pre-Fader-Listen (PFL). Можно
прослушивать сигнал канала без влияния на основной микс
либо до (PFL, моно), либо после (SOLO, стерео) фейдера и
регулятора панорамы (См. параграф 2.3.10 «Индикаторы
уровня и мониторинг»).

Кнопки SUB (1-2 и 3-4)
Направляют сигнал на соответствующую субгруппу. В
модели UB2442FX-PRO имеется 4 субгруппы (1-2 и 3-4).

Кнопка MAIN
Направляет сигнал на основной стерео выход.

Положение канального фейдера определяет уровень
сигнала данного канала на основном выходе.

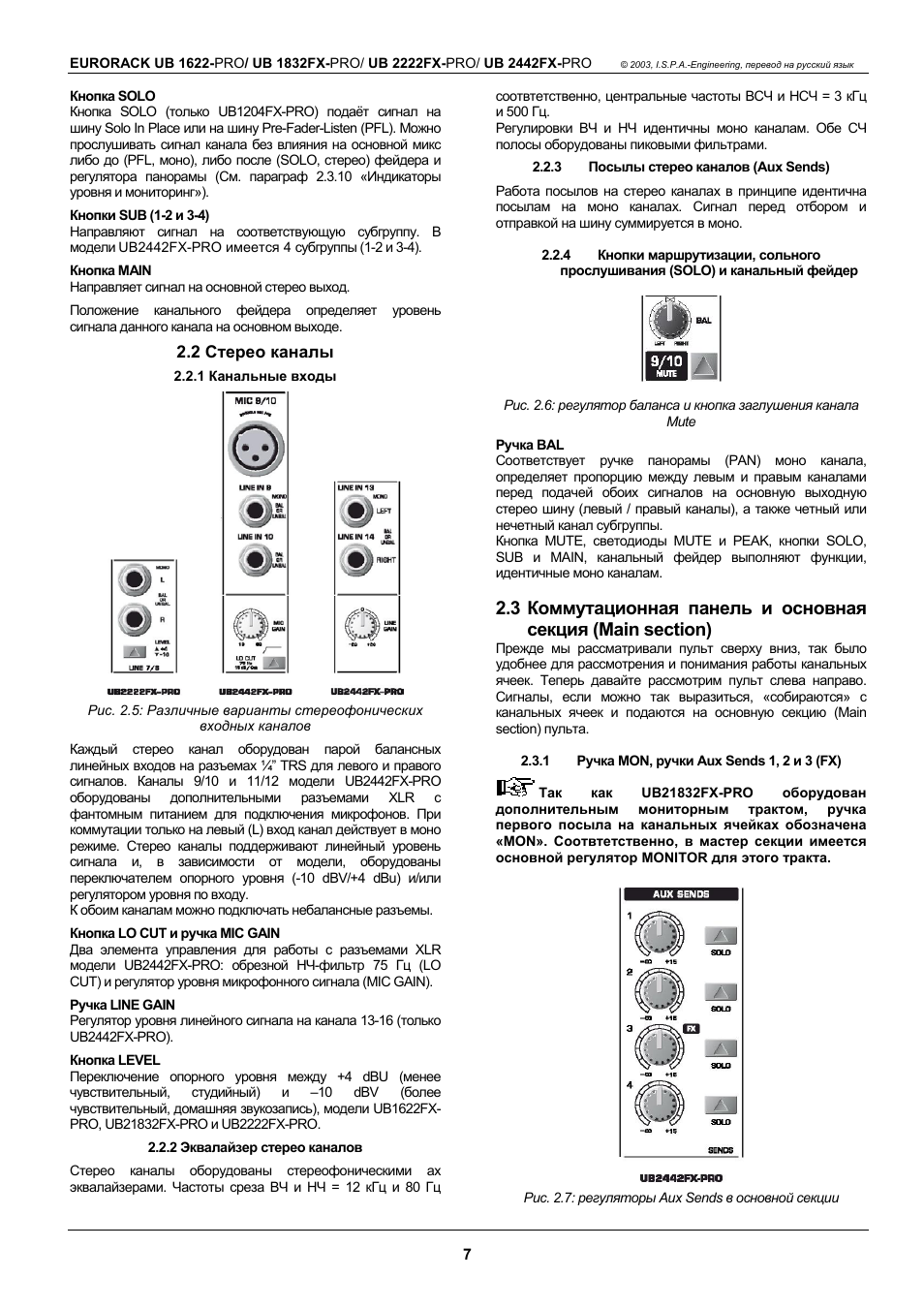

2.2 Стерео каналы

2.2.1 Канальные входы

Рис. 2.5: Различные варианты стереофонических

входных каналов

Каждый стерео канал оборудован парой балансных
линейных входов на разъемах ¼” TRS для левого и правого
сигналов. Каналы 9/10 и 11/12 модели UB2442FX-PRO
оборудованы

дополнительными

разъемами XLR с

фантомным питанием для подключения микрофонов. При
коммутации только на левый (L) вход канал действует в моно
режиме. Стерео каналы поддерживают линейный уровень
сигнала и, в зависимости от модели, оборудованы
переключателем опорного уровня (-10 dBV/+4 dBu) и/или
регулятором уровня по входу.
К обоим каналам можно подключать небалансные разъемы.

Кнопка LO CUT и ручка MIC GAIN
Два элемента управления для работы с разъемами XLR
модели UB2442FX-PRO: обрезной НЧ-фильтр 75 Гц (LO
CUT) и регулятор уровня микрофонного сигнала (MIC GAIN).

Ручка LINE GAIN
Регулятор уровня линейного сигнала на канала 13-16 (только
UB2442FX-PRO).

Кнопка LEVEL
Переключение опорного уровня между +4 dBU (менее
чувствительный,

студийный)

и –10 dBV (более

чувствительный, домашняя звукозапись), модели UB1622FX-
PRO, UB21832FX-PRO и UB2222FX-PRO.

2.2.2 Эквалайзер стерео каналов

Стерео каналы оборудованы стереофоническими ах
эквалайзерами. Частоты среза ВЧ и НЧ = 12 кГц и 80 Гц

соотвтетственно, центральные частоты ВСЧ и НСЧ = 3 кГц
и 500 Гц.
Регулировки ВЧ и НЧ идентичны моно каналам. Обе СЧ
полосы оборудованы пиковыми фильтрами.

2.2.3

Посылы стерео каналов (Aux Sends)

Работа посылов на стерео каналах в принципе идентична
посылам на моно каналах. Сигнал перед отбором и
отправкой на шину суммируется в моно.

2.2.4

Кнопки маршрутизации, сольного

прослушивания (SOLO) и канальный фейдер

Рис. 2.6: регулятор баланса и кнопка заглушения канала

Mute

Ручка BAL
Соответствует ручке панорамы (PAN) моно канала,
определяет пропорцию между левым и правым каналами
перед подачей обоих сигналов на основную выходную
стерео шину (левый / правый каналы), а также четный или
нечетный канал субгруппы.
Кнопка MUTE, светодиоды MUTE и PEAK, кнопки SOLO,
SUB и MAIN, канальный фейдер выполняют функции,
идентичные моно каналам.

2.3 Коммутационная панель и основная

секция (Main section)

Прежде мы рассматривали пульт сверху вниз, так было
удобнее для рассмотрения и понимания работы канальных
ячеек. Теперь давайте рассмотрим пульт слева направо.
Сигналы, если можно так выразиться, «собираются» с
канальных ячеек и подаются на основную секцию (Main
section) пульта.

2.3.1

Ручка MON, ручки Aux Sends 1, 2 и 3 (FX)

Так

как UB21832FX-PRO оборудован

дополнительным мониторным трактом, ручка
первого посыла на канальных ячейках обозначена
«MON». Соотвтетственно, в мастер секции имеется
основной регулятор MONITOR для этого тракта.

Рис. 2.7: регуляторы Aux Sends в основной секции

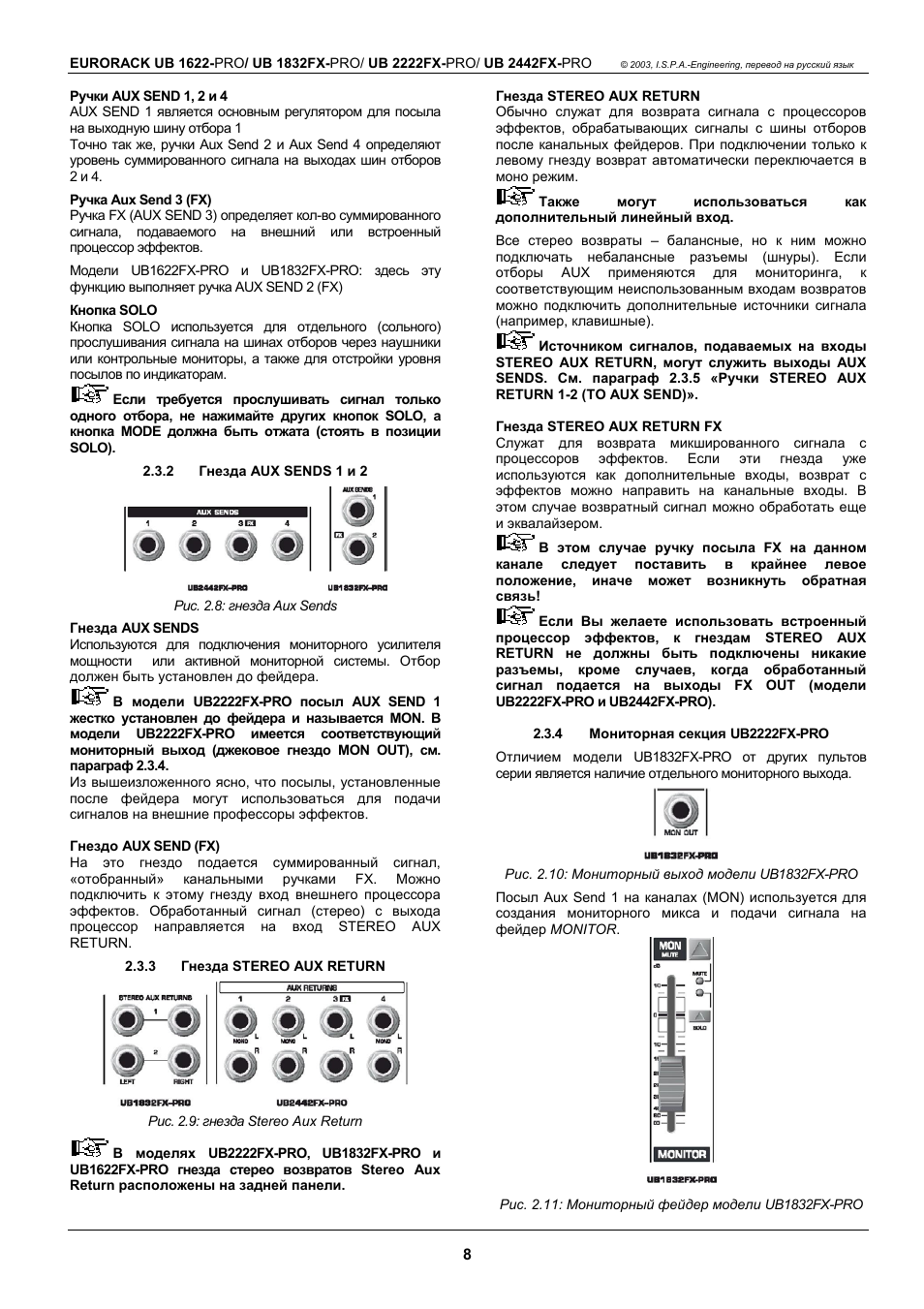

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

8

Ручки AUX SEND 1, 2 и 4
AUX SEND 1 является основным регулятором для посыла
на выходную шину отбора 1
Точно так же, ручки Aux Send 2 и Aux Send 4 определяют
уровень суммированного сигнала на выходах шин отборов
2 и 4.

Ручка Aux Send 3 (FX)
Ручка FX (AUX SEND 3) определяет кол-во суммированного
сигнала, подаваемого на внешний или встроенный
процессор эффектов.

Модели UB1622FX-PRO и UB1832FX-PRO: здесь эту
функцию выполняет ручка AUX SEND 2 (FX)

Кнопка SOLO
Кнопка SOLO используется для отдельного (сольного)
прослушивания сигнала на шинах отборов через наушники
или контрольные мониторы, а также для отстройки уровня
посылов по индикаторам.

Если требуется прослушивать сигнал только

одного отбора, не нажимайте других кнопок SOLO, а
кнопка MODE должна быть отжата (стоять в позиции
SOLO).

2.3.2

Гнезда AUX SENDS 1 и 2

Рис. 2.8: гнезда Aux Sends

Гнезда AUX SENDS
Используются для подключения мониторного усилителя
мощности или активной мониторной системы. Отбор
должен быть установлен до фейдера.

В модели UB2222FX-PRO посыл AUX SEND 1

2.3.3

Гнезда STEREO AUX RETURN

Рис. 2.9: гнезда Stereo Aux Return

В моделях UB2222FX-PRO, UB1832FX-PRO и

UB1622FX-PRO гнезда стерео возвратов Stereo Aux
Return расположены на задней панели.

Гнезда STEREO AUX RETURN
Обычно служат для возврата сигнала с процессоров
эффектов, обрабатывающих сигналы с шины отборов
после канальных фейдеров. При подключении только к
левому гнезду возврат автоматически переключается в
моно режим.

Также

могут

использоваться

как

дополнительный линейный вход.

Все стерео возвраты – балансные, но к ним можно
подключать небалансные разъемы (шнуры). Если
отборы AUX применяются для мониторинга, к
соответствующим неиспользованным входам возвратов
можно подключить дополнительные источники сигнала
(например, клавишные).

Источником сигналов, подаваемых на входы

STEREO AUX RETURN, могут служить выходы AUX
SENDS. См. параграф 2.3.5 «Ручки STEREO AUX
RETURN 1-2 (TO AUX SEND)».

Гнезда STEREO AUX RETURN FX

Служат для возврата микшированного сигнала с
процессоров эффектов. Если эти гнезда уже
используются как дополнительные входы, возврат с
эффектов можно направить на канальные входы. В
этом случае возвратный сигнал можно обработать еще
и эквалайзером.

В этом случае ручку посыла FX на данном

канале следует поставить в крайнее левое
положение, иначе может возникнуть обратная
связь!

Если Вы желаете использовать встроенный

процессор эффектов, к гнездам STEREO AUX
RETURN не должны быть подключены никакие
разъемы, кроме случаев, когда обработанный
сигнал подается на выходы FX OUT (модели
UB2222FX-PRO и UB2442FX-PRO).

2.3.4

Мониторная секция UB2222FX-PRO

Отличием модели UB1832FX-PRO от других пультов
серии является наличие отдельного мониторного выхода.

Рис. 2.10: Мониторный выход модели UB1832FX-PRO

Посыл Aux Send 1 на каналах (MON) используется для
создания мониторного микса и подачи сигнала на
фейдер MONITOR.

Рис. 2.11: Мониторный фейдер модели UB1832FX-PRO

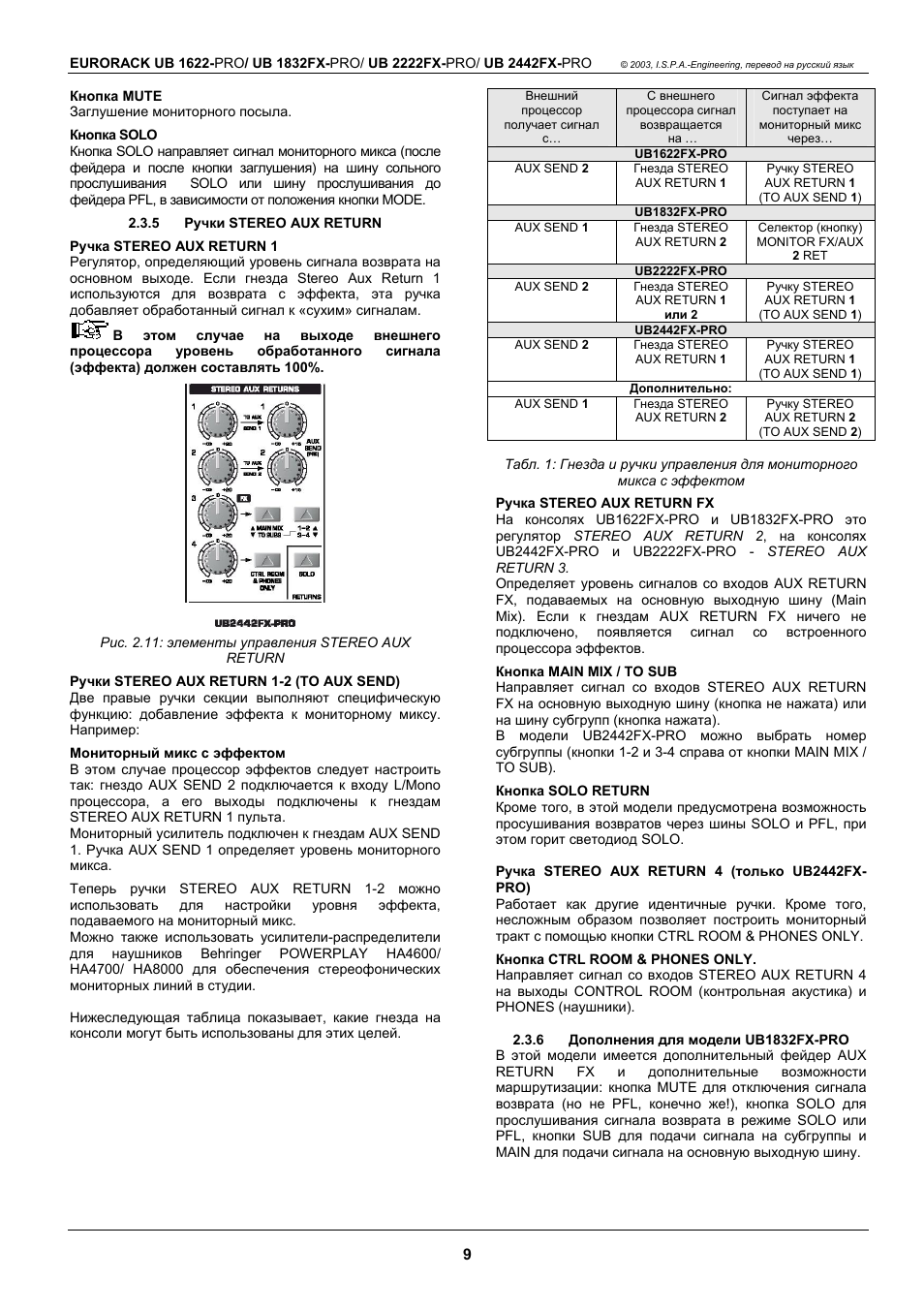

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

9

Кнопка MUTE
Заглушение мониторного посыла.

Кнопка SOLO
Кнопка SOLO направляет сигнал мониторного микса (после
фейдера и после кнопки заглушения) на шину сольного
прослушивания SOLO или шину прослушивания до
фейдера PFL, в зависимости от положения кнопки MODE.

2.3.5

Ручки STEREO AUX RETURN

Ручка STEREO AUX RETURN 1
Регулятор, определяющий уровень сигнала возврата на
основном выходе. Если гнезда Stereo Aux Return 1
используются для возврата с эффекта, эта ручка
добавляет обработанный сигнал к «сухим» сигналам.

В

этом

случае

на

выходе

внешнего

процессора

уровень

обработанного

сигнала

(эффекта) должен составлять 100%.

Рис. 2.11: элементы управления STEREO AUX

RETURN

Ручки STEREO AUX RETURN 1-2 (TO AUX SEND)
Две правые ручки секции выполняют специфическую
функцию: добавление эффекта к мониторному миксу.
Например:

Мониторный микс с эффектом
В этом случае процессор эффектов следует настроить
так: гнездо AUX SEND 2 подключается к входу L/Mono
процессора, а его выходы подключены к гнездам
STEREO AUX RETURN 1 пульта.
Мониторный усилитель подключен к гнездам AUX SEND
1. Ручка AUX SEND 1 определяет уровень мониторного
микса.

Теперь ручки STEREO AUX RETURN 1-2 можно
использовать

для

настройки

уровня

эффекта,

Внешний

процессор

получает сигнал

с…

С внешнего

процессора сигнал

возвращается

на …

Сигнал эффекта

поступает на

мониторный микс

через…

UB1622FX-PRO

AUX SEND 2

Гнезда STEREO

AUX RETURN 1

Ручку STEREO

AUX RETURN 1

(TO AUX SEND 1)

UB1832FX-PRO

AUX SEND 1

Гнезда STEREO

AUX RETURN 2

Селектор (кнопку)

MONITOR FX/AUX

2 RET

UB2222FX-PRO

AUX SEND 2

Гнезда STEREO

AUX RETURN 1

или 2

Ручку STEREO

AUX RETURN 1

(TO AUX SEND 1)

UB2442FX-PRO

AUX SEND 2

Гнезда STEREO

AUX RETURN 1

Ручку STEREO

AUX RETURN 1

(TO AUX SEND 1)

Дополнительно:

AUX SEND 1

Гнезда STEREO

AUX RETURN 2

Ручку STEREO

AUX RETURN 2

(TO AUX SEND 2)

Табл. 1: Гнезда и ручки управления для мониторного

микса с эффектом

Ручка STEREO AUX RETURN FX
На консолях UB1622FX-PRO и UB1832FX-PRO это
регулятор STEREO AUX RETURN 2, на консолях
UB2442FX-PRO и UB2222FX-PRO — STEREO AUX
RETURN 3.
Определяет уровень сигналов со входов AUX RETURN
FX, подаваемых на основную выходную шину (Main
Mix). Если к гнездам AUX RETURN FX ничего не
подключено, появляется сигнал со встроенного
процессора эффектов.

Кнопка MAIN MIX / ТО SUB
Направляет сигнал со входов STEREO AUX RETURN
FX на основную выходную шину (кнопка не нажата) или
на шину субгрупп (кнопка нажата).
В модели UB2442FX-PRO можно выбрать номер
субгруппы (кнопки 1-2 и 3-4 справа от кнопки MAIN MIX /
ТО SUB).

Кнопка SOLO RETURN
Кроме того, в этой модели предусмотрена возможность
просушивания возвратов через шины SOLO и PFL, при
этом горит светодиод SOLO.

Ручка STEREO AUX RETURN 4 (только UB2442FX-
PRO)
Работает как другие идентичные ручки. Кроме того,
несложным образом позволяет построить мониторный
тракт с помощью кнопки CTRL ROOM & PHONES ONLY.

Кнопка CTRL ROOM & PHONES ONLY.
Направляет сигнал со входов STEREO AUX RETURN 4
на выходы CONTROL ROOM (контрольная акустика) и
PHONES (наушники).

2.3.6

Дополнения для модели UB1832FX-PRO

В этой модели имеется дополнительный фейдер AUX
RETURN FX и

дополнительные

возможности

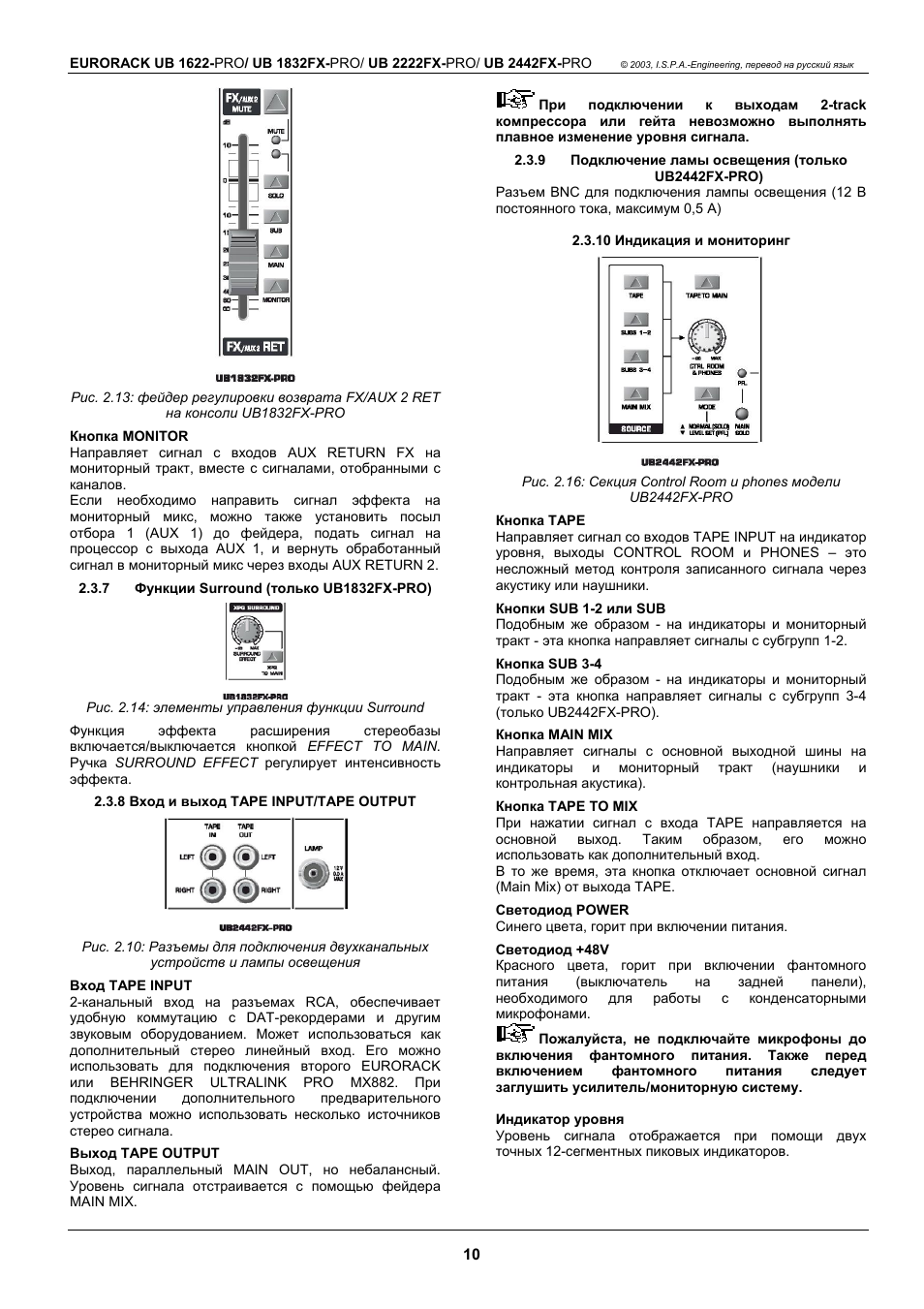

EURORACK UB 1622-PRO/ UB 1832FX-PRO/ UB 2222FX-PRO/ UB 2442FX-PRO

© 2003, I.S.P.A.-Engineering, перевод на русский язык

10

Рис. 2.13: фейдер регулировки возврата FX/AUX 2 RET

на консоли UB1832FX-PRO

Кнопка MONITOR
Направляет сигнал с входов AUX RETURN FX на
мониторный тракт, вместе с сигналами, отобранными с
каналов.
Если необходимо направить сигнал эффекта на
мониторный микс, можно также установить посыл
отбора 1 (AUX 1) до фейдера, подать сигнал на
процессор с выхода AUX 1, и вернуть обработанный
сигнал в мониторный микс через входы AUX RETURN 2.

2.3.7

Функции Surround (только UB1832FX-PRO)

Рис. 2.14: элементы управления функции Surround

Функция

эффекта

расширения

стереобазы

включается/выключается кнопкой EFFECT TO MAIN.
Ручка SURROUND EFFECT регулирует интенсивность
эффекта.

2.3.8 Вход и выход TAPE INPUT/TAPE OUTPUT

Рис. 2.10: Разъемы для подключения двухканальных

устройств и лампы освещения

Вход TAPE INPUT
2-канальный вход на разъемах RCA, обеспечивает
удобную коммутацию с DAT-рекордерами и другим
звуковым оборудованием. Может использоваться как
дополнительный стерео линейный вход. Его можно
использовать для подключения второго EURORACK
или BEHRINGER ULTRALINK PRO MX882. При
подключении

дополнительного

предварительного

устройства можно использовать несколько источников
стерео сигнала.

Выход TAPE OUTPUT
Выход, параллельный MAIN OUT, но небалансный.
Уровень сигнала отстраивается с помощью фейдера
MAIN MIX.

При

подключении

к

выходам 2-track

компрессора или гейта невозможно выполнять
плавное изменение уровня сигнала.

2.3.9

Подключение ламы освещения (только

UB2442FX-PRO)

Разъем BNC для подключения лампы освещения (12 В
постоянного тока, максимум 0,5 А)

2.3.10 Индикация и мониторинг

Рис. 2.16: Секция Control Room и phones модели

UB2442FX-PRO

Кнопка TAPE
Направляет сигнал со входов TAPE INPUT на индикатор
уровня, выходы CONTROL ROOM и PHONES – это
несложный метод контроля записанного сигнала через
акустику или наушники.

Кнопки SUB 1-2 или SUB
Подобным же образом — на индикаторы и мониторный
тракт — эта кнопка направляет сигналы с субгрупп 1-2.

Кнопка SUB 3-4
Подобным же образом — на индикаторы и мониторный
тракт — эта кнопка направляет сигналы с субгрупп 3-4
(только UB2442FX-PRO).

Кнопка MAIN MIX
Направляет сигналы с основной выходной шины на
индикаторы и мониторный тракт (наушники и
контрольная акустика).

Кнопка TAPЕ TO MIX
При нажатии сигнал с входа TAPЕ направляется на
основной

выход.

Таким

образом,

его

можно

использовать как дополнительный вход.
В то же время, эта кнопка отключает основной сигнал
(Main Mix) от выхода TAPЕ.

Светодиод POWER
Синего цвета, горит при включении питания.

Светодиод +48V
Красного цвета, горит при включении фантомного
питания

(выключатель

на

задней

панели),

необходимого

для

работы

с

конденсаторными

микрофонами.

Пожалуйста, не подключайте микрофоны до

включения фантомного питания. Также перед
включением

фантомного

питания

следует

заглушить усилитель/мониторную систему.

Индикатор уровня
Уровень сигнала отображается при помощи двух
точных 12-сегментных пиковых индикаторов.

Нажмите на кнопку для помощи

User Manual
XENYX 1622FX/1832FX/
2222FX/2442FX
Premium 16/18/22/24-Input
2/2, 3/2, 4/2-Bus Mixer with
XENYX Mic Preamps, British
EQs, 24-Bit Multi-FX Processor
and USB/Audio Interface
PREMIUM 16-INPUT 2/2-BUS MIXER

24-BIT MULTI-FX PROCESSOR
9/10 11/12
MAIN MIX
Thank you Table of Contents
Congratulations! In purchasing the BEHRINGER XENYX you Thank you …………………………………………………………… 1
have acquired a mixer whose small size belies its incredible Importa
