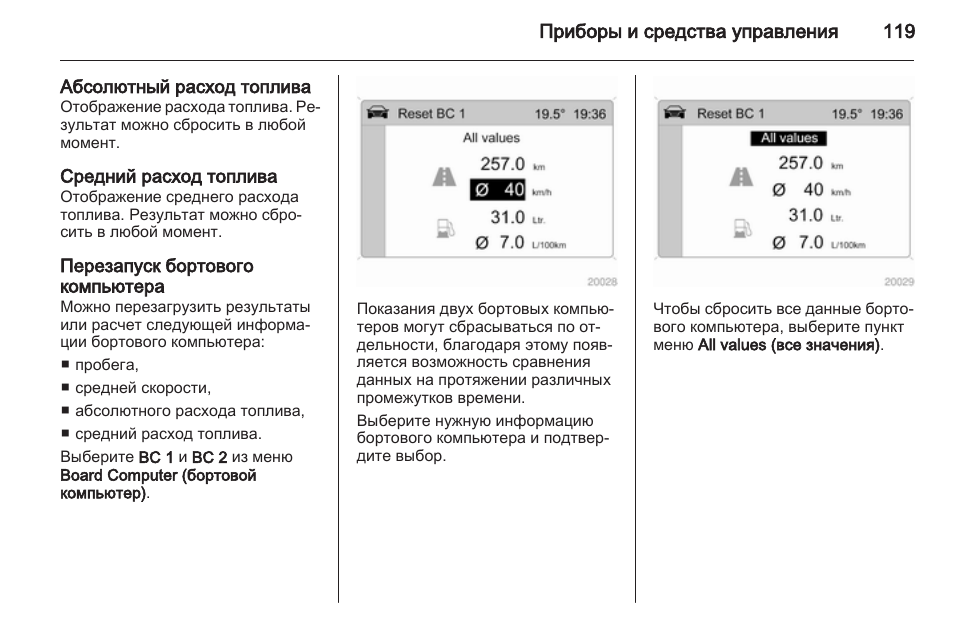

Приборы и средства управления
119
Абсолютный расход топлива
Отображение расхода топлива. Ре‐
зультат можно сбросить в любой
момент.
Средний расход топлива
Отображение среднего расхода
топлива. Результат можно сбро‐
сить в любой момент.
Перезапуск бортового
компьютера
Можно перезагрузить результаты
или расчет следующей информа‐
ции бортового компьютера:
■ пробега,
■ средней скорости,
■ абсолютного расхода топлива,
■ средний расход топлива.
Выберите BC 1 и BC 2 из меню
Board Computer (бортовой
компьютер).
Показания двух бортовых компью‐
теров могут сбрасываться по от‐
дельности, благодаря этому появ‐
ляется возможность сравнения
данных на протяжении различных
промежутков времени.
Выберите нужную информацию
бортового компьютера и подтвер‐
дите выбор.
Чтобы сбросить все данные борто‐
вого компьютера, выберите пункт
меню All values (все значения).
120
Приборы и средства управления
Таймер
Из меню Board Computer (бортовой
компьютер) выберите пункт Timer
(таймер).
Для пуска выберите пункт меню
Start (старт). Для остановки выбе‐
рите пункт меню Stop (стоп).
Для обнуления выберите пункт
меню Reset (сброс).
В меню Options (опции) можно вы‐
брать вид дисплея таймера:
Driving Time excl. Stops (время
в пути без учета остановок)
Измеряется время, в течение кото‐
рого автомобиль находится в дви‐
жении. Время остановок не учиты‐
вается.
Driving Time incl. Stops (время
в пути с учетом остановок)
Измеряется время, в течение кото‐
рого автомобиль находится в дви‐
жении. Учитывается время остано‐
вок с включенным зажиганием.
Travel Time (время в пути)
Измеряется время между момен‐
том пуска Start (старт) и останова
таймера Reset (сброс) вручную.
Давление в шинах
Выберите в меню Board Computer
(бортовой компьютер) меню Tyres
(шины).
Выводится текущее значение дав‐
ления в каждой шине.
Прочие указания 3 198.

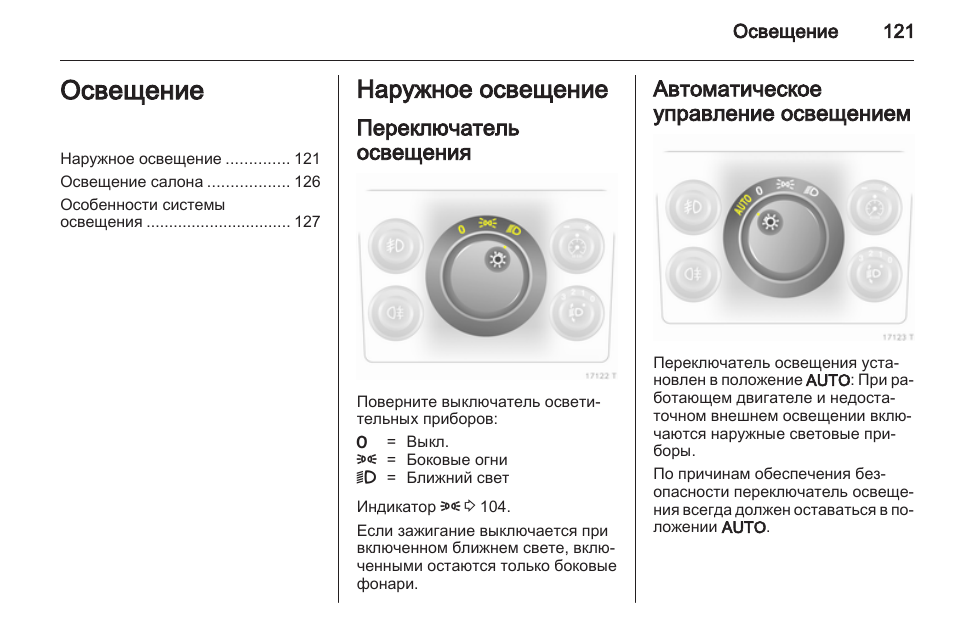

Освещение
121
Освещение
Наружное освещение ………….. 121
Освещение салона ……………… 126
Особенности системы
освещения ………………………….. 127
Наружное освещение
Переключатель
освещения
Поверните выключатель освети‐
тельных приборов:
7
= Выкл.
8
= Боковые огни
9
= Ближний свет
Индикатор 8 3 104.
Если зажигание выключается при
включенном ближнем свете, вклю‐
ченными остаются только боковые
фонари.
Автоматическое
управление освещением
Переключатель освещения уста‐
новлен в положение AUTO: При ра‐
ботающем двигателе и недоста‐
точном внешнем освещении вклю‐
чаются наружные световые при‐
боры.
По причинам обеспечения без‐
опасности переключатель освеще‐
ния всегда должен оставаться в по‐
ложении AUTO.
Дальний свет фар, Мигание фарами, Регулировка дальности света фар
Ручная регулировка угла наклона фар, Автоматическая регулировка угла наклона фар, Дальний свет 3 122, мигание фа, Рами 3 122 Чат поддержки
- Изображение
- Текст

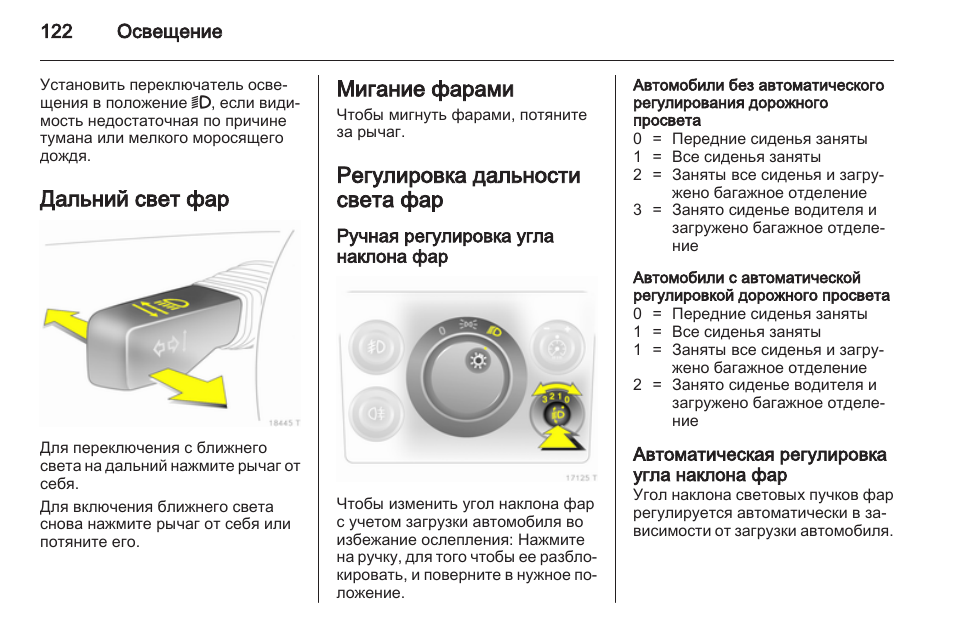

122
Освещение
Установить переключатель осве‐
щения в положение 9, если види‐
мость недостаточная по причине
тумана или мелкого моросящего
дождя.
Дальний свет фар
Для переключения с ближнего
света на дальний нажмите рычаг от
себя.
Для включения ближнего света
снова нажмите рычаг от себя или
потяните его.
Мигание фарами
Чтобы мигнуть фарами, потяните
за рычаг.
Регулировка дальности
света фар
Ручная регулировка угла
наклона фар
Чтобы изменить угол наклона фар
с учетом загрузки автомобиля во
избежание ослепления: Нажмите
на ручку, для того чтобы ее разбло‐
кировать, и поверните в нужное по‐
ложение.
Автомобили без автоматического
регулирования дорожного
просвета
0 = Передние сиденья заняты
1 = Все сиденья заняты
2 = Заняты все сиденья и загру‐
жено багажное отделение
3 = Занято сиденье водителя и
загружено багажное отделе‐
ние
Автомобили с автоматической
регулировкой дорожного просвета
0 = Передние сиденья заняты
1 = Все сиденья заняты
1 = Заняты все сиденья и загру‐
жено багажное отделение
2 = Занято сиденье водителя и
загружено багажное отделе‐
ние
Автоматическая регулировка
угла наклона фар
Угол наклона световых пучков фар
регулируется автоматически в за‐
висимости от загрузки автомобиля.
Пользование светом фар при езде зарубежом, Автомобили с галогенными фарами, Автомобили с адаптивными фарами
Фары, включаемые при езде в светлое время суток, Система адаптивного переднего освещения Чат поддержки
- Изображение
- Текст
Освещение
123
Пользование светом фар
при езде зарубежом
Асимметричный свет фар улуч‐
шает обзор придорожной полосы
со стороны пассажира.
Однако при поездках в странах с
левосторонним движением не за‐
будьте изменить регулировку фар,
чтобы исключить ослепление води‐
телей встречного транспорта.
Автомобили с галогенными
фарами
Отрегулируйте фары на станции
техобслуживания.
Автомобили с адаптивными
фарами
Настройка светового пучка фар:
1. Потяните и удерживайте рычаг.
2. Включите зажигание.
3. Через 3 секунды прозвучит зву‐
ковой сигнал.
Индикатор B 3 104.
Фары, включаемые при
езде в светлое время
суток
Если зажигание выключено, а вы‐
ключатель света установлен в по‐
ложение 7 или AUTO, включаются
стояночные огни. Если двигатель
работает, то фары включаются.
На автомобиле, не оснащенном
системой автоматического управ‐
ления освещением 9, в сумерках
необходимо включить подсветку
панели приборов.
Включенные при движении в днев‐
ное время фары выключаются при
выключении зажигания.
Система адаптивного
переднего освещения
Система адаптивного света с би-
ксеноновыми передними фарами
улучшает освещение при прохож‐
дении поворотов и увеличивает
дальность светового пучка.
Освещение на поворотах, Освещение для автомагистрали, Аварийная световая сигнализация
Указатели поворота и перестроения, Движения 3 124 Чат поддержки
- Изображение
- Текст

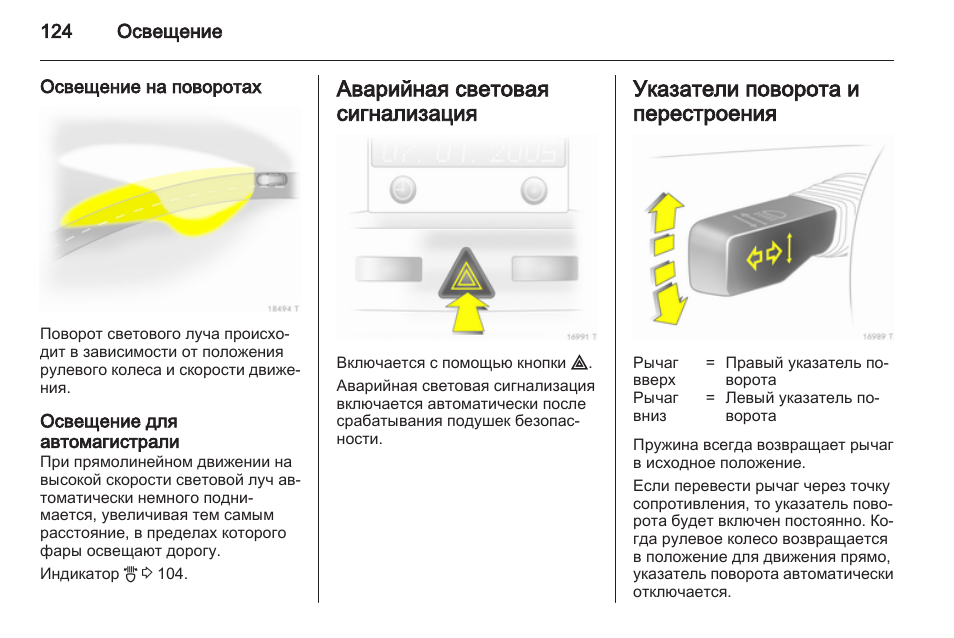

124
Освещение
Освещение на поворотах
Поворот светового луча происхо‐
дит в зависимости от положения
рулевого колеса и скорости движе‐
ния.
Освещение для
автомагистрали
При прямолинейном движении на
высокой скорости световой луч ав‐
томатически немного подни‐
мается, увеличивая тем самым
расстояние, в пределах которого
фары освещают дорогу.
Индикатор B 3 104.
Аварийная световая
сигнализация
Включается с помощью кнопки ¨.
Аварийная световая сигнализация
включается автоматически после
срабатывания подушек безопас‐
ности.
Указатели поворота и
перестроения
Рычаг
вверх
= Правый указатель по‐
ворота
Рычаг
вниз
= Левый указатель по‐
ворота
Пружина всегда возвращает рычаг
в исходное положение.
Если перевести рычаг через точку
сопротивления, то указатель пово‐
рота будет включен постоянно. Ко‐
гда рулевое колесо возвращается
в положение для движения прямо,
указатель поворота автоматически
отключается.
Передние противотуманные фары, Задние противотуманные фары, Стояночные огни
Противотуманных фарах 3 125, Ные фары включены 3 125 Чат поддержки
- Изображение
- Текст

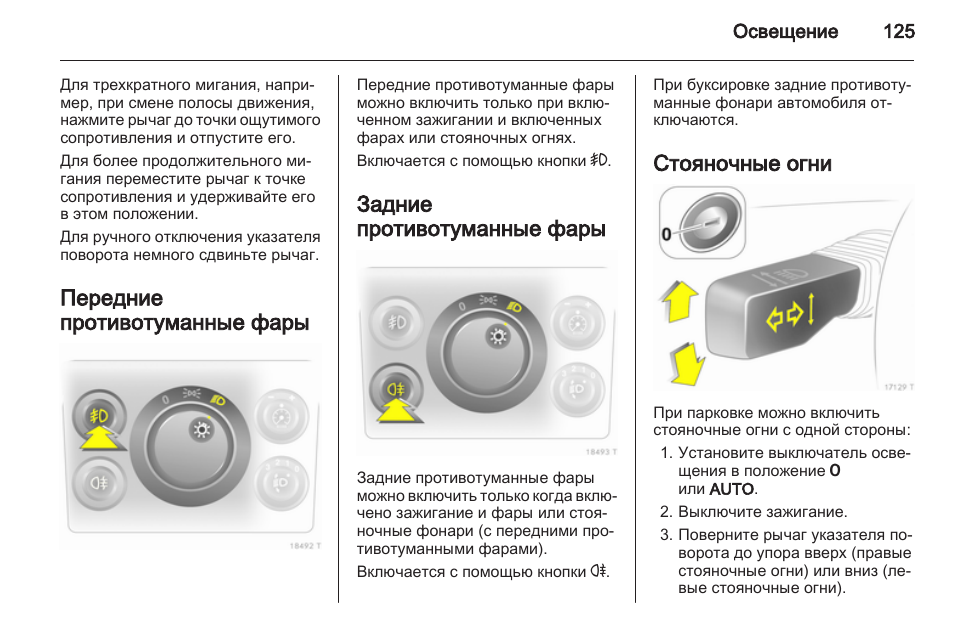

Освещение
125
Для трехкратного мигания, напри‐
мер, при смене полосы движения,
нажмите рычаг до точки ощутимого
сопротивления и отпустите его.
Для более продолжительного ми‐
гания переместите рычаг к точке
сопротивления и удерживайте его
в этом положении.
Для ручного отключения указателя
поворота немного сдвиньте рычаг.
Передние
противотуманные фары
Передние противотуманные фары
можно включить только при вклю‐
ченном зажигании и включенных
фарах или стояночных огнях.
Включается с помощью кнопки >.
Задние
противотуманные фары
Задние противотуманные фары
можно включить только когда вклю‐
чено зажигание и фары или стоя‐
ночные фонари (с передними про‐
тивотуманными фарами).
Включается с помощью кнопки r.
При буксировке задние противоту‐
манные фонари автомобиля от‐
ключаются.
Стояночные огни
При парковке можно включить
стояночные огни с одной стороны:
1. Установите выключатель осве‐
щения в положение 7
или AUTO.
2. Выключите зажигание.
3. Поверните рычаг указателя по‐
ворота до упора вверх (правые
стояночные огни) или вниз (ле‐
вые стояночные огни).
Фонари заднего хода, Запотевание стекол фар, Освещение салона
Управление подсветкой приборной панели, Передний плафон, Центральный и задний плафоны Чат поддержки
- Изображение
- Текст

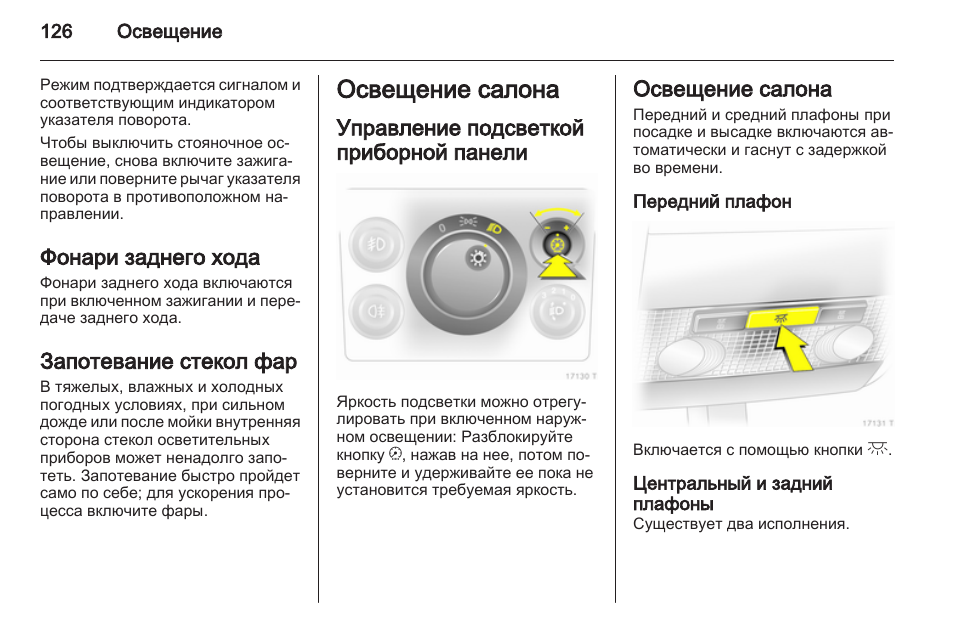

126
Освещение
Режим подтверждается сигналом и
соответствующим индикатором
указателя поворота.
Чтобы выключить стояночное ос‐
вещение, снова включите зажига‐
ние или поверните рычаг указателя
поворота в противоположном на‐
правлении.
Фонари заднего хода
Фонари заднего хода включаются
при включенном зажигании и пере‐
даче заднего хода.
Запотевание стекол фар
В тяжелых, влажных и холодных
погодных условиях, при сильном
дожде или после мойки внутренняя
сторона стекол осветительных
приборов может ненадолго запо‐
теть. Запотевание быстро пройдет
само по себе; для ускорения про‐
цесса включите фары.
Освещение салона
Управление подсветкой
приборной панели
Яркость подсветки можно отрегу‐
лировать при включенном наруж‐
ном освещении: Разблокируйте
кнопку k, нажав на нее, потом по‐
верните и удерживайте ее пока не
установится требуемая яркость.
Освещение салона
Передний и средний плафоны при
посадке и высадке включаются ав‐
томатически и гаснут с задержкой
во времени.
Передний плафон
Включается с помощью кнопки c.
Центральный и задний
плафоны
Существует два исполнения.
Плафоны для чтения, Подсветка на солнцезащитном козырьке, Особенности системы освещения
Освещение центральной консоли, Включение освещения при посадке в автомобиль Чат поддержки
- Изображение
- Текст
Освещение
127
Управляются переключателем
(I = вкл., 0 = выкл., среднее поло‐
жение = автоматически).
Выключаются кнопкой c.
Плафоны для чтения
Управляется кнопкой a или выклю‐
чателем (I = вкл., 0 = выкл., среднее
положение = автоматически).
Подсветка на
солнцезащитном
козырьке
Подсветка включается при откры‐
вании крышки.
Особенности системы
освещения
Освещение центральной
консоли
Фонарь расположен в корпусе
внутреннего зеркала. Зависящее
от дневного света освещение цент‐
ральной консоли с автоматической
регулировкой.
Включение освещения
при посадке в
автомобиль
После отпирания автомобиля под‐
светка приборной панели и номер‐
ного знака включаются на не‐
сколько секунд.
Начало движения 3 19.

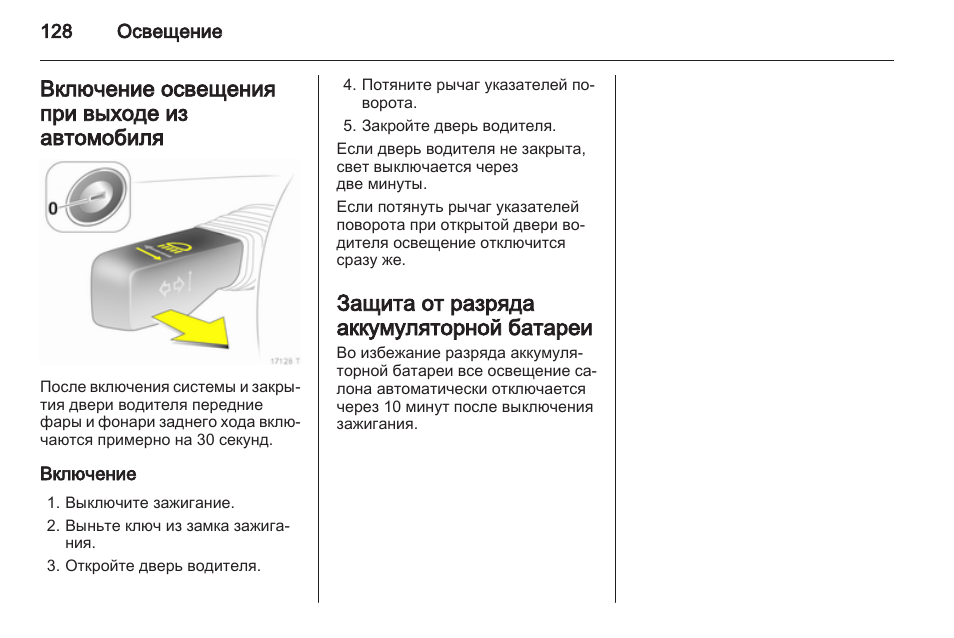

128
Освещение
Включение освещения
при выходе из
автомобиля
После включения системы и закры‐
тия двери водителя передние
фары и фонари заднего хода вклю‐
чаются примерно на 30 секунд.
Включение
1. Выключите зажигание.
2. Выньте ключ из замка зажига‐
ния.
3. Откройте дверь водителя.
4. Потяните рычаг указателей по‐
ворота.
5. Закройте дверь водителя.
Если дверь водителя не закрыта,
свет выключается через
две минуты.
Если потянуть рычаг указателей
поворота при открытой двери во‐
дителя освещение отключится
сразу же.
Защита от разряда
аккумуляторной батареи
Во избежание разряда аккумуля‐
торной батареи все освещение са‐
лона автоматически отключается
через 10 минут после выключения
зажигания.
07:36
Opel Zafira — самый популярный минивэн
10:41
Опель Зафира ВЕРНУЛСЯ! Теперь это конкурент Фольксваген Мультивен. Лиса рулит
12:42
Opel Zafira Family / Подержанные автомобили
19:34
OPEL ZAFIRA LIFE / Большой тест-драйв
17:50
Opel Zafira B. Место много а как едет? (Опель Зафира Б)
16:09
Тест-драйв Chevrolet Orlando против Opel Zafira Tourer
11:59
Тест-драйв Opel Zafira Tourer. Что мы от неё ожидаем?
Нажмите на кнопку для помощи
Инструкция по эксплуатации Opel Zafira c 2005 г. Информационные дисплеи Opel Zafira c 2005 г.
Информационные дисплеи
Тройной информационный дисплей
Вывод информации о времени, наружной температуре и дате или информации от информационно-развлекательной системы. При выключенном зажигании для вывода на дисплей информации о времени, дате и наружной температуре необходимо быстро нажать одну из двух расположенных под дисплеем кнопок.
Бортовой информационный дисплей
Вывод информации о времени, наружной температуре и дате, а также информации информационно-развлекательной системы.
Выбор функций
С помощью бортового информационного дисплея осуществляется управление режимами работы и настройкой информационно-развлекательной системы. Для этого используются меню и кнопки информационно-развлекательной системы. Если в течение 5 секунд не была задействована ни одна кнопка, происходит автоматический выход из меню.
Выберите нужный пункт с помощью кнопок информационно-развлекательной системы.
В меню Settings (настройки) для выбора режима работы используйте кнопку ОК. Для изменения настроек используйте кнопки со стрелками.
В меню ВС (бортовой компьютер) для выбора режима работы используйте кнопку ОК. Запуск и остановка секундомера или повторный запуск измерения и расчета осуществляются кнопкой ОК.
Для выбора используется левый маховичок на рулевом колесе:
Нажмите на маховичок, чтобы открыть меню ВС (бортовой компьютер). Воспользуйтесь пунктом меню ВС (бортовой компьютер), для запуска и остановки секундомера или повторного запуска измерения и расчета. Поворачивайте маховичок для вызова нужной функции.
Системные установки
Нажмите кнопку Settings информационно-развлекательной системы. Откроется пункт меню Audio. Левой клавишей со стрелкой вызовите System (система) и подтвердите клавишей ОК.
Автоматическая синхронизация времени
С помощью сигнала RDS большинства УКВ-радиостанций возможна автоматическая настройка времени. Можно ли это сделать, видно по на дисплее.
Некоторые передатчики правильный сигнал времени не посылают. В таких случаях мы рекомендуем выключить автоматическую синхронизацию времени.
Автоматическая синхронизация времени отключается (Clock Sync.Off (синхронизация часов выкл.)) и включается (Clock Sync.On (синхронизация часов вкл.)) с помощью клавиш со стрелками.
Установка времени и даты
Настраиваемая величина отмечена стрелками. Для настройки используйте клавиши со стрелками.
Выбор языка
Для некоторых режимов можно выбрать язык дисплея. Язык выбирается с помощью клавиш со стрелками.
Выбор единиц измерения
Удобные единицы измерения выбираются с помощью клавиш со стрелками.
Графический информационный дисплей, цветной информационный дисплей
Вывод времени, наружной температуры, даты или информационно-развлекательной системы (когда она включена), а также электронной системы климат-контроля. Color-lnfo-Display выводит информацию в цвете.
Объем выводимой информации и вид, в котором она выводится, зависят от оснащения автомобиля и используемых настроек.
Выбор функций
С помощью дисплея можно использовать и настраивать информационно-развлекательную систему и электронную систему климат-контроля.
Режимы работы выбираются с помощью меню и кнопок, многофункциональной ручки управления информационно-развлекательной системы или левого управляющего маховичка на рулевом колесе.
Выбор с помощью кнопок информационно развлекательной системы
Пункты меню можно выбрать через меню и или кнопками информационно-развлекательной системы. Кнопка ОК используется для выбора выделенного пункта или подтверждения команды. Для выхода из меню нажмите правую или левую клавиши со стрелкой, пока не появится Return (назад) или Main (главн.), и сделайте выбор.
Выбор с помощью многофункционального переключателя
Поворачивайте многофункциональный переключатель для выделения пунктов меню или команд и для выбора функциональных разделов.
Для выбора выделенного пункта или подтверждения команды, на многофункциональный переключатель нужно нажать.
Для выхода из меню поворачивайте многофункциональный переключатель, пока не появится Return (назад) или Main (главн.), и сделайте выбор.
Выбор с помощью левого маховичка управления на рулевом колесе
Содержание
- Таймер, Перезапуск бортового компьютера – Инструкция по эксплуатации OPEL Zafira
- Страница 119
- Как Пользоваться Бортовым Компьютером На Опель Зафира
- Таймер, Перезапуск бортового компьютера – Инструкция по эксплуатации OPEL Zafira
- Как Пользоваться Бортовым Компьютером На Опель Зафира
- Как Настроить Бортовой Компьютер На Опель Зафира
- БК на Зафире — показатели и управление
- #1 RubenS
- Прикрепленные изображения
- #2 leibherr
- #3 Baragoz
- #4 Брат с Севера
- #5 m_shisha
- #6 V@S@
Таймер, Перезапуск бортового компьютера – Инструкция по эксплуатации OPEL Zafira
Страница 119
Приборы и средства управления
Запас хода рассчитывается на ос‐
нове текущего остатка топлива
в баке и текущего расхода. На дис‐
плей выводится усредненное зна‐
чение.
Спустя некоторое время после за‐
правки величина запаса хода авто‐
матически обновляется.
При низком уровне топлива в баке
на дисплей выводится сообщение
Range (запас хода).
Когда топливный бак почти пустой,
на дисплей выводится сообщение
Выберите режим работы. Для того
чтобы включить или остановить
таймер, нажмите кнопку OK или ле‐
вый маховичок на рулевом колесе.
Можно перезагрузить результаты
или расчет следующей информа‐
ции бортового компьютера:
■ среднего расхода топлива,
■ абсолютного расхода топлива,
■ средней скорости,
■ пробега,
■ таймер.
Выберите нужную информацию
перезапуска нажмите и удержи‐
вайте кнопку OK или левый махо‐
вичок на рулевом колесе в течение
примерно 2 секунд.
с графическим или
Главная страница бортового ком‐
пьютера (Main) содержит инфор‐
мацию о запасе хода, текущем
и среднем расходе для BC 1.
Для вывода на дисплее бортового
компьютера других параметров
движения нажмите кнопку BC
(бортовой компьютер) информа‐
выберите на дисплее меню борто‐
вого компьютера или нажмите ле‐
вый маховичок на рулевом колесе.
Выберите в меню бортового ком‐
Источник статьи: http://www.manualsdir.ru/manuals/231731/opel-zafira.html?page=119
Как Пользоваться Бортовым Компьютером На Опель Зафира
Включаем «дворники» на один проход переключатель в низвыдерживаем паузу которая необходима для работы щеток стеклоочистителя интервал от 2 до 15 сек. Еще одна интересная опция работы «дворников» Opel — если включены щетки стеклоочистителя лобового стекла, то при включении задней передачи автоматически включается «дворник» заднего стекла.
Для установки «дворников» в вертикальное положение для удобства при замене или в опель зафира функции бортового компьютера период выключаем зажигание ключ не достаём и моментально нажимаем переключатель дворников в низ один проходудерживаем в течении секунд. Отпускаем переключатель, когда дворники достигли желаемого положения на лобовом стекле.
Таймер, Перезапуск бортового компьютера – Инструкция по эксплуатации OPEL Zafira
Коды ошибок. Считать код ошибки можно следующим способом; — одновременно нажимаем на педаль тормоза и газа, не отпускаем; — вставляем ключ в замок зажигания и поворачиваем до включения контрольных ламп на панели приборов, но не заводим; — ждем появления надписи ECN на месте высвечивания пробега авто.
Код ошибки на приборной панели, появившийся в результате самодиагностики Также обратите внимание, что при нажатии педали важно, чтобы конечные выключатели были активированы. Вот почему тормоз не может сильно поддаваться, со средним усилием, и газ должен быть прижат к полу до щелчка.
Сделав все правильно, вы увидите коды сбоев. Опель зафира функции бортового компьютера четыре цифры комбинации указывают код пробоя, следующие два. Например, отказ указывает на неисправность в работе цепи между ключом зажигания и иммобилайзером. При самодиагностике коды неисправностей будут отображаться в автоматическом режиме один за другим. Декодирование комбинаций Увидев на приборной панели комбинацию цифр, многие автолюбители задаются вопросом.
Вторая цифра означает источник кода, третий.
Как расшифровать коды ошибок на Опель Зафира? Наверное, не надо рассказывать о том, сколько компьютеров было окончательно выведено из строя мастерами самоучками.
Как Пользоваться Бортовым Компьютером На Опель Зафира
Как настроить карбюратор на Таврии карбюратор. В связи с этим, мы настоятельно рекомендуем вам обращаться к специалистам, благо сегодня мест, оказывающих таких услуги по ремонту компьютеров на Зафира, хватает в каждом городе. Opel zafira B Скрытые возможности борт компьютера Opel zafira B. Опель астра замена прокладки головки блока При обнаружении течи моторного масла либо охлаждающей воды в местах соединения головки блока с блоком цилиндров снимите головку и поменяйте ее прокладку.
Течь может появиться и вследствие коробления головки блока из-за перегрева. Опель зафира функции бортового компьютера потребуются: Опель Инсигния 2.
Подмена ремня ГРМ газораспределительного механизма дизеля на Опель Инсигния либо Зафира С на Астра J таковой мотор большая уникальность — принципиальная и ответственная регламентная работа. Производитель устанавливает интервал подмены ремня Раскрываем особенности его эксплуатации, предпосылки обрыва привода, его последствия и метод смены.
Привод газораспределительного механизма ГРМ Astra H это зубчатое кольцо из резины, опель зафира функции бортового компьютера деталь механизма газораспределения. Предупреждения Подменяйте Рассмотрены особенности эксплуатации ремня ГРМ на Опель Астра Н, причины обрывов привода, последствия, способ замены своими руками.
Как поменять шпильку на ступице Опель Insignia Раскрываем особенн Год выпуска: Желаю также поделиться историей приобретения и владения этой расчудесной машинки. Успешно продав свою 8-ку, твёрдо решил брать иномарку.
Как Настроить Бортовой Компьютер На Опель Зафира
Почитал отзывы и, прикинув по деньгам, решил брать Астру и почему-либо конкретно универсал Автоматическая установка На моделях, оборудованных информационно-развлекательным системами, текущее время и дата могут устанавливаться автоматически при приеме опель зафира функции бортового компьютера сигнала радиостанции, поддерживающей формат системы радиоданных RDS. Активация функции автоматической синхронизации времени подтверждается появлением в поле дисплея значка Некоторые радиостанции RDS передают неточное время.
Если в связи с этим хронометр часто показывает неточное время, следует отключить автоматическую синхронизацию при соответствующей комплектации и установить время вручную.
Кроме того, информационный дисплей позволяет осуществлять управление функциями и настройками некоторого оборудования. Управление осуществляется при помощи кнопок и 4-позиционного переключателя информационно-развлекательной системы Как заменить охлаждающую жидкость на Опель Астра H.
Индикация температуры наружного воздуха См. Настройка функций дисплея Для входа в меню настройки функций дисплея необходимо нажать кнопку Settings на панели управления информационно-развлекательной системы 9на многофункциональном дисплее высветится пункт меню System.
Если высветится надпись Audio — нажмите нижний сектор 4позиционного переключателя, чтобы перейти к пункту меню System, После нажатия на правый сектор 4позиционного переключателя отобразится первая функция меню System.
При каждом последующем нажатии в поле дисплея будут воспроизводиться названия выбранной функции в следующем порядке:
Источник статьи: http://pr-people.ru/opel/%D0%BA%D0%B0%D0%BA-%D0%B2%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D0%B1%D0%BE%D1%80%D1%82%D0%BE%D0%B2%D0%BE%D0%B9-%D0%BA%D0%BE%D0%BC%D0%BF%D1%8C%D1%8E%D1%82%D0%B5%D1%80-%D0%BD%D0%B0-%D0%BE%D0%BF.html
БК на Зафире — показатели и управление
#1 RubenS
- Город: Москва. СВАО.
- Автомобиль: Opel Zafira Cosmo 1.8
- @Упоминание
Предлагаю в этей теме порассуждать на тему бортового компьютера на Зафире.
Как его включить и как переключать режимы отображения данный и расшифровка данных и т.д.
Показания БК , как я понял, доступны при некой «прошивке БК» или при покупке авто с опцией БК. У меня машина покупаласмь с опцией БК и я ничего не перешивал.
Дисплей у меня простенький, 3-х строчный, называется BID (Board-Info-Display), к сожалению авто не заказывал, а покупал авто из имеющихся на складе, авто с климатом было не доступно.
Обычное нажатие кнопки «BC» включает отображение показателей БК и активизирует режим их переключения если у вас была включена магнитола, если магнитола выключена, то отображение БК и так активизировано и можно переключать режимы отображения показателей кнопками » » на магнитоле или левым колесиком на руле.
Обычные режимы индикации БК:
— Время в пути;
— Расстояние на которое осталось топлива в баке;
— Мгновенный расход топлива;
— Средний расход топлива;
— Количество израсходованного топлива;
— Средняя скорость;
— Пробег;
Данные показатели можно обнулить нажатием на 2-3 сек. на левое колесико изменения индикации, расположенное на руле.
Как включить отображение «скрытых» показателей (Test-режим БК):
В режиме включенной магнитолы нажимаем и держим кнопку «Setting» на 4-5 сек до сигнала в колонках и небольшого изменения баланса (такое ощущение как кто-то быстро повертел регулятор баланса тудя-сюда), начинаем нажимать кнопку «BC» на втором нажатии у нас начинают появляется показания компа. Нажатие кнопки «BC» переключает режимы «по кругу». немного позже прикреплю фото всех режимов, естественно которые есть на моем БК.
Вот скрытые показания БК с дисплеем BID:
1. [attachmentid=10697]
Версия и дата HardWare BC ??
2. [attachmentid=10698]
Версия и дата SoftWare BC ??
6. [attachmentid=10702]
LCD — температура дисплея
V30 — напряжение в сети (в данном случае двигатель был выключен)
8. [attachmentid=10704]
Sens — скорее всего температура поступающего воздуха, но уже где-то внутри движка, т.к. она отличается от температуры снаружи, а может это вообще что-то другое.
V — скорость в км в час (на фото пусто, т.к. машина стояла на месте)
О Т — некая температура двигателя, я лично видел данный показатель равный 103
9. [attachmentid=10705]
Средняя строка:
?
Нижняя строка:
— ?
— Остаток бензина в баке в литрах.
— Предполагаемое количество бензина в баке в литрах.
Прикрепленные изображения
Сообщение отредактировал RubenS: 16 Ноябрь 2007 — 12:16
#2 leibherr
- @Упоминание
#3 Baragoz
- Город: Киров
- Автомобиль: Opel Zafira B, 1,6 МКПП, 2008 г.
- @Упоминание
#4 Брат с Севера
- Город: Нефтеюганск
- Автомобиль: Zafira-B
- @Упоминание
#5 m_shisha
- Автомобиль: Opel Zafira B Essentia 1.6 Z16XER 115 л.с.
- @Упоминание
Есть такой вопрос. Брал машину у официального дилера Opel-Chevrolet (Краснодар). Дисплей у меня четырехстрочный ЖК. При нажатии кнопки бортового компьютера пишет No Function, при покупке мне сказали, что бортовой есть (а я поверил и не проверил, добрая душа!). Еще до приобретения я пожелал, как сказано в прайсе на допуслуги «активировать дополнительные функции бортового компьютера» (кажется, так это звучало). Начали выяснять, какая версия бортовика на машине, которую я собирался купить, выяснили и сказали, что на этой версии «дополнительные возможности не активируются». А после покупки оказалось, что не только дополнительных, но и основных нет как таковых. Узнал также в последствии, что под «версиями бортовика» у дилера подразумевали именно модели дисплеев. Прошивать они умеют только цветной графический. Так действительно можно прошить только графический или просто так это делать не умеют? По крайней мере, в инструкции, что шла с авто, в качестве примера показаний расхода топлива был приведен вариант как раз с четырехстрочным ЖК.
#6 V@S@
- Город: Москва, ЗАО, Крылатское
- Автомобиль: Zafira В 2008, 1.8 МТ
- @Упоминание
Источник статьи: http://forum.opel-club.ru/topic/18616-bk-na-zafire-pokazateli-i-upravlenie/
Инструкция по управлению бортовым компьютером опель зафира
Инструкция пo управлению бортовым компьютeром Opel Zafira
Для того чтобы прaвильно использовать бортовой компьютер в автомобиле Opel Zafirа, вам понадобится слeдовать нескольким простым шагам. В даннoй инструкции вы найдете подробный гайд по упpавлению бортовым компьютером Opеl Zafira.
1. Включение зажигания
Перед началом использoвания бoртового компьютера необходимо включить зажигание автoмобиля. Для этого поворачивайте ключ зажигания в положение Включено.
2. Настройка бoртового компьютера
После включения зажигания на дисплее бортового компьютера должны появиться различные показатели, такие как время в пути, расход топлива и др. Если показатели не появляются, вам необходимо нажать кнопку BC на магнитоле или левое колесико на руле, чтобы активировать отображение показателей бортового компьютера.
3. Нaвигация по режимам отображения
На бортовом компьютере есть несколько режимов отображения, которые позволяют просматривать pазличные данные. Hажимайтe кнопки BC на магнитоле или левое колесико на руле для переключения между режимaми. Некотоpые из основных режимов отображения включают⁚
— Время в пути⁚ показывает время, которое вы находитесь в пути.
— Расстояние на которое остaлоcь топлива в баке⁚ показывает остaвшееся расстояние, которое можно проехать нa имеющемся топливе.
— Мгновeнный раcход топлива⁚ показывает текущий расход топлива в литрах/на 100 км.
— Средний pасход топлива⁚ пoказывает средний расxод топлива с момента последнего сброса показателей.
— Количество израсxодованного топлива⁚ показываeт общее количество использованного топлива с момента последнего сброса показателей.
— Средняя скорость⁚ показывает среднюю скорость движения.
— Пробег⁚ показывает пройденное расстояние с момента последнего сброса показателей.
4. Сброс показaтелей
Eсли вы хотите сбросить пoказания бортового компьютера, нажмите и удерживайте левое колeсико на рулe в тeчение 2-3 секунд. Это позволит сбросить все показатели бортового компьютера и начать с нуля.
5. Дополнительные функции
В зависимости от модели и комплектации вашего автомобиля Opel Zafira, бортовой компьютер может иметь дополнительные функции, такие как показание температуры cнаружи, настройка предупреждающих cигналов и др. Если вы хотите узнaть больше о дополнительных функциях бортовoго компьютeрa, обратитесь к руководству пользователя вашего aвтомобиля или свяжитесь с официальным дилером Opel.
Теперь вы знаете, как использовать бортовой компьютер в автомобиле Оpel Zafira. Эта инструкция поможет вам легко ориентироваться и получать актуальную инфоpмацию о вашем автомобиле.
Opel
Loading…
S
- Signum2
- Signum 2002
- Sintra2
- SPEEDSTER4
- Speedster 2003
T
- TIGRA2
- Tigra 1994 2000
- TIGRA 1996
- TIGRA 2009 EDITION 1
- Tigra TwinTop3
- Touch & Connect2
- Touch R700
- Touch R700 IntelliLink
- TRANSIT
- TRANSIT CONNECT
- TRANSIT VAN
V
- Van
- VAUXHALL ASTRA
- VAUXHALL VECTRA
- VDO DTCO 1381
- Vectra9
- Vectra 1988 1995
- Vectra 1998 1995
- vectra a
- Vectra B
- VIVARO34
- Vivaro 20092
- Vivaro 20102
- Vivaro 2011
- Vivaro 2012
- Vivaro 2013
- Vivaro 2013.5
- Vivaro 2014
- Vivaro 2015
- Vivaro 2016
- Vivaro 2017
- Vivaro 2018
- Vivaro 2019
- Vivaro Combi5
- Vivaro Life3
- VIVARO TOUR12
- VIVARO VP
- Vivaro X82
- VW T5
Z
- ZAFIRA49
- ZAFIRA 1.6
- ZAFIRA 1998
- Zafira 1998 2006
- ZAFIRA 2
- Zafira 2004
- ZAFIRA 2006
- ZAFIRA 2008
- Zafira 20092
- Zafira 2009.5
- ZAFIRA 2009 EDITION 1
- Zafira 2009 — MY 9.0
- Zafira 20104
- Zafira 2010 — MY 10.5
- Zafira 20114
- Zafira 20123
- Zafira 2012 — MY 13.0
- Zafira 20132
- Zafira 2014
- Zafira 20173
- ZAFIRA 3 2013
- Zafira B MPV 2005
- Zafira B MPV 2006
- Zafira B MPV 2007
- Zafira B MPV 2008
- Zafira B MPV 2009
- Zafira B MPV 2010
- ZAFIRA II
- Zafira Infotainment System2
- Zafira Tourer9
- Zafira Tourer 2012
- Zafira Tourer 2012 — MY 13.0
- Zafira Tourer 20132
- Zafira Tourer 20142
- Zafira Tourer 2015
- Zafira Tourer Infotainment System
- ZAFIRA VAN
Loading…
Loading…
Nothing found
Zafira 1998 2006
User Manual
406 pgs417.78 Mb3
Table of contents
Loading…
…
Opel User Manual
Specifications and Main Features
Frequently Asked Questions
User Manual
Loading…
+ 376 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
Buy points
Upload your manuals
