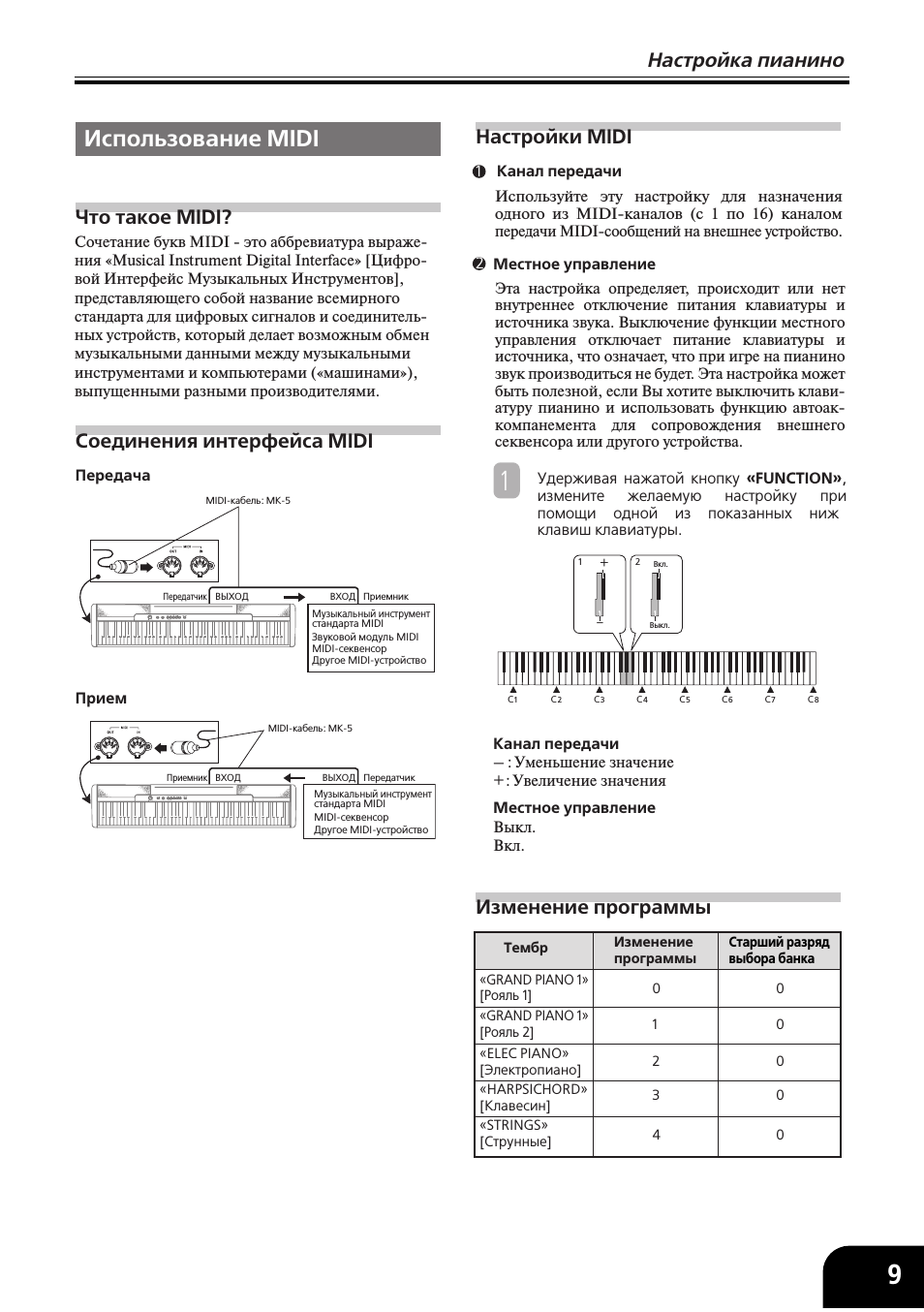

Использование MIDI

Что такое MIDI?

Соединения интерфейса MIDI

Передача

Прием

ВЫХОД

ВХОД

Передатчик

Приемник

MIDI-кабель: МК-5

Музыкальный инструмент
стандарта MIDI

Звуковой модуль MIDI

MIDI-секвенсор

Музыкальный инструмент
стандарта MIDI

MIDI-секвенсор

Другое MIDI-устройство

Другое MIDI-устройство

ВХОД

ВЫХОД

Приемник

Передатчик

MIDI-кабель: МК-5

Настройки MIDI

Канал передачи

Местное управление

1

Канал передачи

– : Уменьшение значение

+ : Увеличение значения

Местное управление

Выкл.

Вкл.

Изменение программы

Настройка пианино

C

1

C

2

C

3

C

4

C

5

C

6

C

7

C

8

2

Вкл.

Выкл.

+

–

1

Тембр

«GRAND PIANO 1»

[Рояль 1]

«GRAND PIANO 1»

[Рояль 2]

«ELEC PIANO»

[Электропиано]

«HARPSICHORD»

[Клавесин]

«STRINGS»

[Струнные]

Изменение

программы

0

1

2

3

4

Старший разряд

выбора банка

0

0

0

0

0

Сочетание букв MIDI — это аббревиатура выраже-

ния «Musical Instrument Digital Interface» [Цифро-

вой Интерфейс Музыкальных Инструментов],

представляющего собой название всемирного

стандарта для цифровых сигналов и соединитель-

ных устройств, который делает возможным обмен

музыкальными данными между музыкальными

инструментами и компьютерами («машинами»),

выпущенными разными производителями.

1

2

Используйте эту настройку

для назначения

одного из MIDI-каналов (с 1 по 16) каналом

передачи MIDI-сообщений на внешнее устройство.

Эта настройка определяет, происходит или нет

внутреннее отключение питания клавиатуры и

источника звука. Выключение функции местного

управления отключает

питание клавиатуры и

источника, что означает, что при игре на пианино

звук производиться не будет. Эта настройка может

быть полезной, если Вы хотите выключить клави-

атуру пианино и использовать функцию автоак-

компанемента

для

сопровождения внешнего

секвенсора

или

другого устройства.

Удерживая нажатой кнопку «FUNCTION»,

измените желаемую настройку при

помощи одной из показанных ниж

е

клавиш

клавиатуры.

9

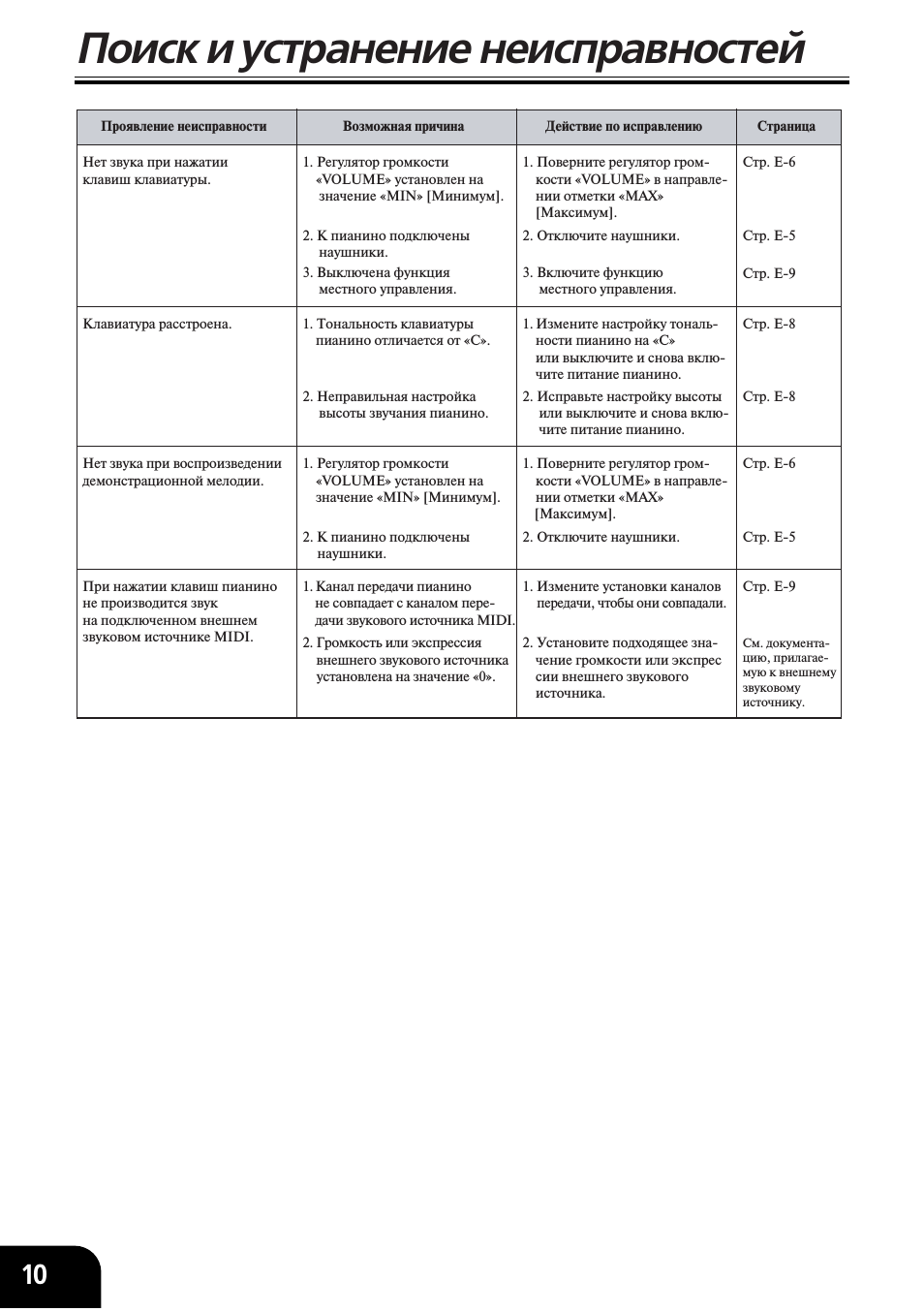

Поиск и устранение неисправностей

Проявление неисправности

Нет звука при нажатии

клавиш клавиатуры.

Клавиатура расстроена.

Нет звука при воспроизведении

демонстрационной мелодии.

При нажатии клавиш пианино

не производится звук

на подключенном внешнем

звуковом источнике MIDI.

Возможная причина

1. Регулятор громкости

«VOLUME» установлен на

значение «MIN» [Минимум].

2. К пианино подключены

наушники.

3. Выключена функция

местного управления.

1. Тональность клавиатуры

пианино отличается от «С».

2. Неправильная настройка

высоты звучания пианино.

1. Регулятор громкости

«VOLUME» установлен на

значение «MIN» [Минимум].

2. К пианино подключены

наушники.

1. Канал передачи пианино

не совпадает с каналом пере-

дачи звукового источника MIDI.

2. Громкость или экспрессия

внешнего звукового источника

установлена на значение «0».

Действие по исправлению

1. Поверните регулятор гром-

кости «VOLUME» в направле-

нии отметки «MAX»

[Максимум].

2. Отключите наушники.

3. Включите функцию

местного управления.

1. Измените настройку тональ-

ности пианино на «С»

или выключите и снова вклю-

чите питание пианино.

2. Исправьте настройку высоты

или выключите и снова вклю-

чите питание пианино.

1. Поверните регулятор гром-

кости «VOLUME» в направле-

нии отметки «MAX»

[Максимум].

2. Отключите наушники.

1. Измените установки каналов

передачи, чтобы они совпадали.

2. Установите подходящее зна-

чение громкости или экспрес

сии внешнего звукового

источника.

Страница

Cтр. E-6

Cтр. E-5

Cтр. E-9

Cтр. E-8

Cтр. E-8

Cтр. E-6

Cтр. E-5

Cтр. E-9

См. документа-

цию, прилагае-

мую к внешнему

звуковому

источнику.

10

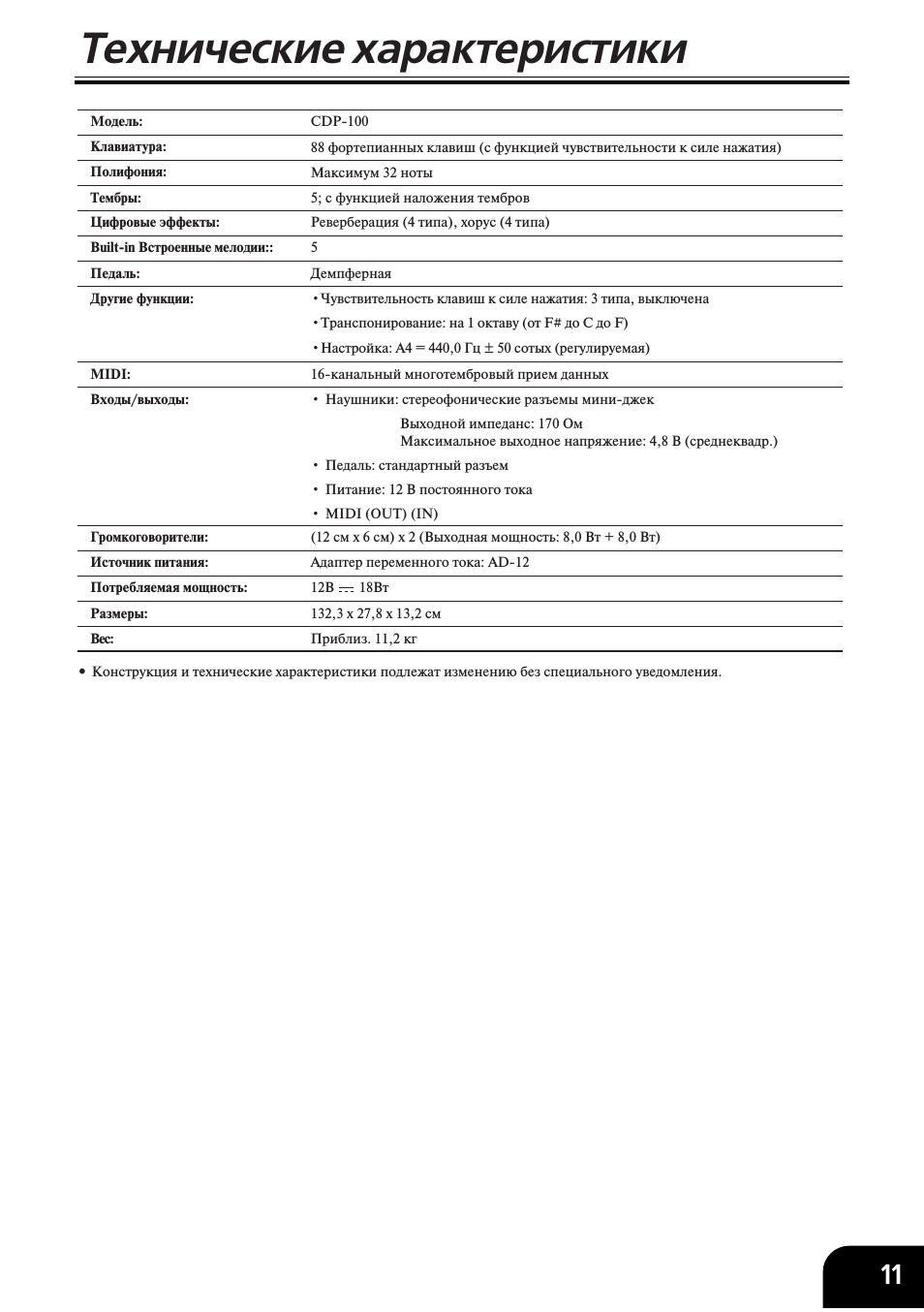

Технические характеристики

Модель:

CDP-100

Клавиатура:

88 фортепианных клавиш (с функцией чувствительности к силе нажатия)

Полифония:

Максимум 32 ноты

Тембры:

5; с функцией наложения тембров

Цифровые эффекты:

Реверберация (4 типа), хорус (4 типа)

Built-in Встроенные мелодии::

5

Педаль:

Демпферная

Другие функции:

•Чувствительность клавиш к силе нажатия: 3 типа, выключена

•Транспонирование: на 1 октаву (от F# до С до F)

•Настройка: А4 = 440,0 Гц ± 50 сотых (регулируемая)

MIDI:

16-канальный многотембровый прием данных

Входы/выходы:

• Наушники: стереофонические разъемы мини-джек

Выходной импеданс: 170 Ом

Максимальное выходное напряжение: 4,8 В (среднеквадр.)

• Педаль: стандартный разъем

• Питание: 12 В постоянного тока

• MIDI (OUT) (IN)

Громкоговорители:

(12 см х 6 см) х 2 (Выходная мощность: 8,0 Вт + 8,0 Вт)

Источник питания:

Адаптер переменного тока: AD-12

Потребляемая мощность:

12В

18Вт

Размеры:

132,3 х 27,8 х 13,2 см

Вес:

Приблиз. 11,2 кг

• Конструкция и технические характеристики подлежат изменению без специального уведомления.

11

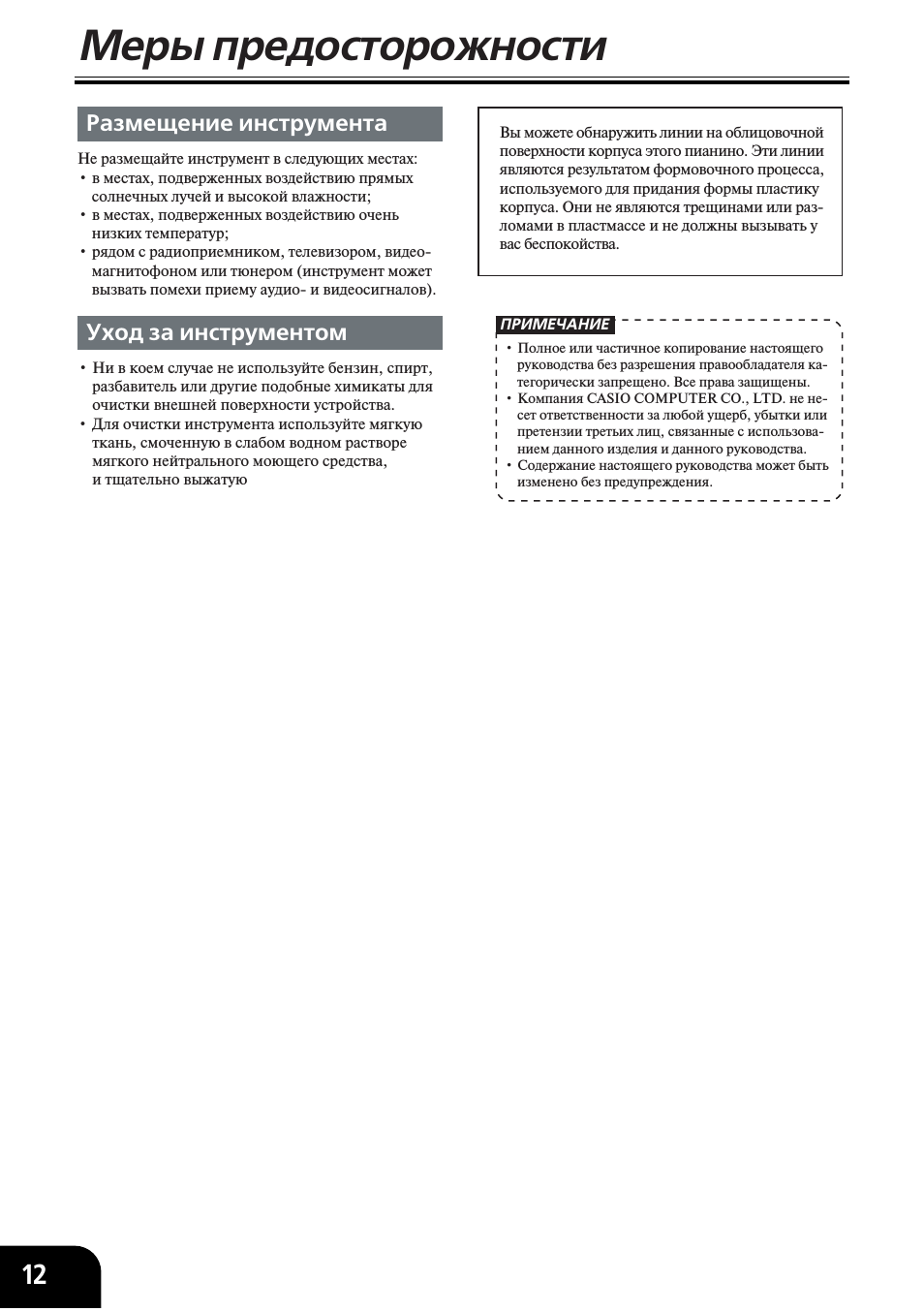

Меры предосторожности

Размещение инструмента

Не размещайте инструмент в следующих местах:

• в местах, подверженных воздействию прямых

солнечных лучей и высокой влажности;

• в местах, подверженных воздействию очень

низких температур;

• рядом с радиоприемником, телевизором, видео-

магнитофоном или тюнером (инструмент может

вызвать помехи приему аудио- и видеосигналов).

Уход за инструментом

• Ни в коем случае не используйте бензин, спирт,

разбавитель или другие подобные химикаты для

очистки внешней поверхности устройства.

• Для очистки инструмента используйте мягкую

ткань, смоченную в слабом водном растворе

мягкого нейтрального моющего средства,

и тщательно выжатую

Вы можете обнаружить линии на облицовочной

поверхности корпуса этого пианино. Эти линии

являются результатом формовочного процесса,

используемого для придания формы пластику

корпуса. Они не являются трещинами или раз-

ломами в пластмассе и не должны вызывать у

вас беспокойства.

ПРИМЕЧАНИЕ

• Полное или частичное копирование настоящего

руководства без разрешения правообладателя ка-

тегорически запрещено. Все права защищены.

• Компания CASIO COMPUTER CO., LTD. не не-

сет ответственности за любой ущерб, убытки или

претензии третьих лиц, связанные с использова-

нием данного изделия и данного руководства.

• Содержание настоящего руководства может быть

изменено без предупреждения.

12

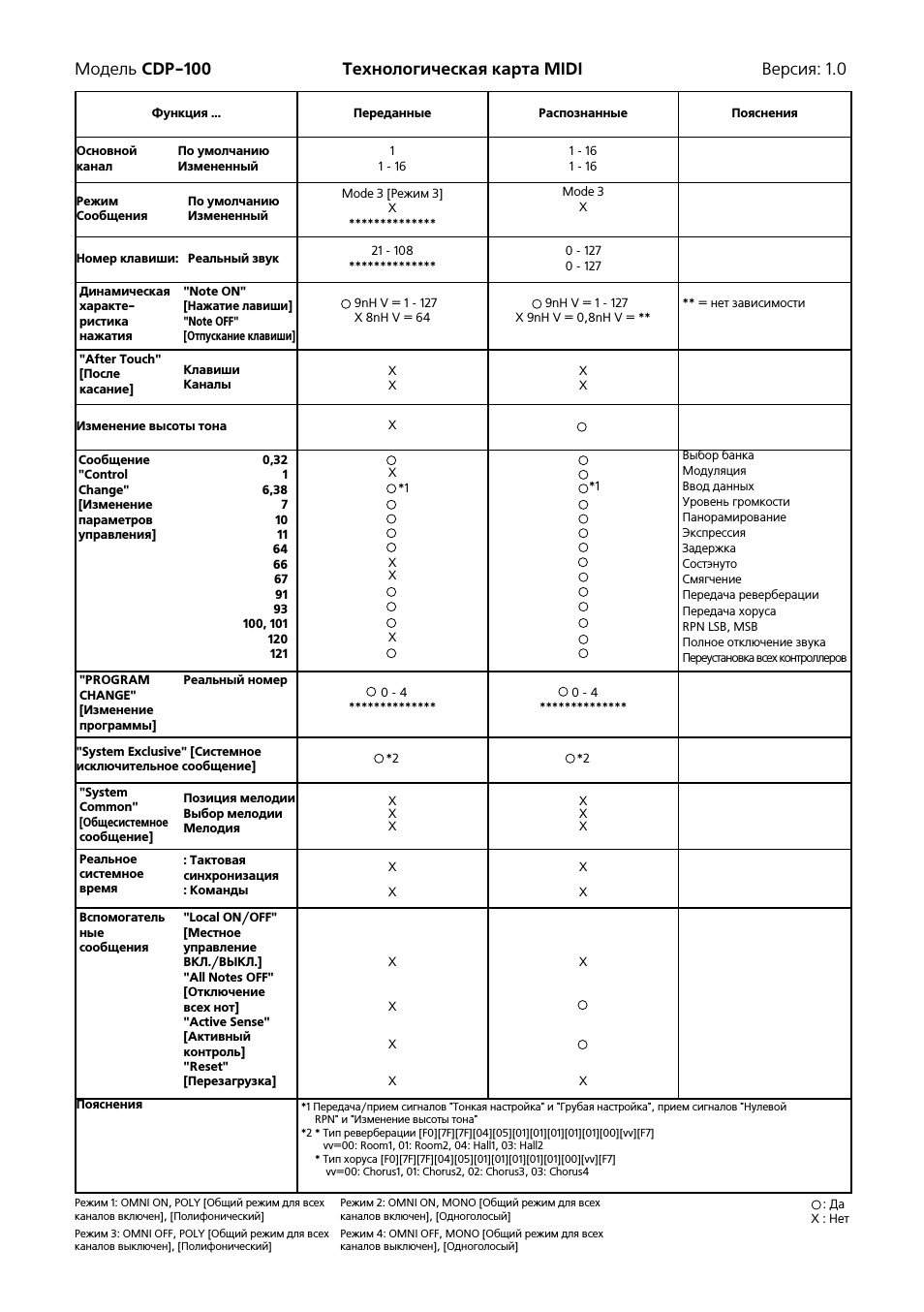

Модель CDP 100 Технологическая карта MIDI Версия: 1.0

Функция …

Переданные

Распознанные

Пояснения

Основной

По умолчанию

канал

Измененный

1

1 16

1 16

1 16

Режим

По умолчанию

Сообщения

Измененный

Mode 3 [Режим 3]

Х

**************

Mode 3

Х

Номер клавиши:

Реальный звук

21 108

**************

0 127

0 127

9nH V = 1 127

X 8nH V = 64

9nH V = 1 127

X 9nH V = 0,8nH V = **

** = нет зависимости

Х

Х

Х

Х

Изменение высоты тона

Х

Х

*1

Х
Х

Х

*1

Выбор банка

Модуляция

Ввод данных

Уровень громкости

Панорамирование

Экспрессия

Задержка

Состэнуто

Смягчение

Передача реверберации

Передача хоруса

RPN LSB, MSB

Полное отключение звука

Переустановка всех контроллеров

0 4

**************

0 4

**************

«System Exclusive» [Системное

исключительное сообщение]

*2

*2

Х
Х
Х

Х
Х
Х

Х

Х

Х

Х

Х

Х

Х

Х

Х

Х

Пояснения

*1 Передача/прием сигналов «Тонкая настройка» и «Грубая настройка», прием сигналов «Нулевой

RPN» и «Изменение высоты тона»

*2 * Тип реверберации [F0][7F][7F][04][05][01][01][01][01][01][00][vv][F7]

vv=00: Room1, 01: Room2, 04: Hall1, 03: Hall2

* Тип хоруса [F0][7F][7F][04][05][01][01][01][01][01][00][vv][F7]

vv=00: Chorus1, 01: Chorus2, 02: Chorus3, 03: Chorus4

«After Touch»

[После

касание]

Клавиши

Каналы

«PROGRAM

CHANGE»

[Изменение

программы]

Реальный номер

«System

Common»

[Общесистемное

сообщение]

Позиция мелодии

Выбор мелодии

Мелодия

Реальное

системное

время

: Тактовая

синхронизация

: Команды

Сообщение

«Control

Change»

[Изменение

параметров

управления]

0,32

1

6,38

7

10

11

64

66

67

91

93

100, 101

120

121

Вспомогатель

ные

сообщения

«Local ON/OFF»

[Местное

управление

ВКЛ./ВЫКЛ.]

«All Notes OFF»

[Отключение

всех нот]

«Active Sense»

[Активный

контроль]

«Reset»

[Перезагрузка]

Динамическая

характе

ристика

нажатия

«Note ON»

[Нажатие лавиши]

«Note OFF»

[Отпускание клавиши]

Режим 1: OMNI ON, POLY [Общий режим для всех

каналов включен], [Полифонический]

Режим 3: OMNI OFF, POLY [Общий режим для всех

каналов выключен], [Полифонический]

Режим 2: OMNI ON, MONO [Общий режим для всех

каналов включен], [Одноголосый]

Режим 4: OMNI OFF, MONO [Общий режим для всех

каналов выключен], [Одноголосый]

: Да

X : Нет

.

D

T

L

,

.

O

C

R

E

T

U

P

M

O

C

O

I

S

A

C

e

m

o

h

c

—

1

i

h

c

a

m

—

n

o

H

,

2

—

6

n

a

p

a

J

,

3

4

5

8

—

1

5

1

o

y

k

o

T

,

u

k

—

a

y

u

b

i

h

S

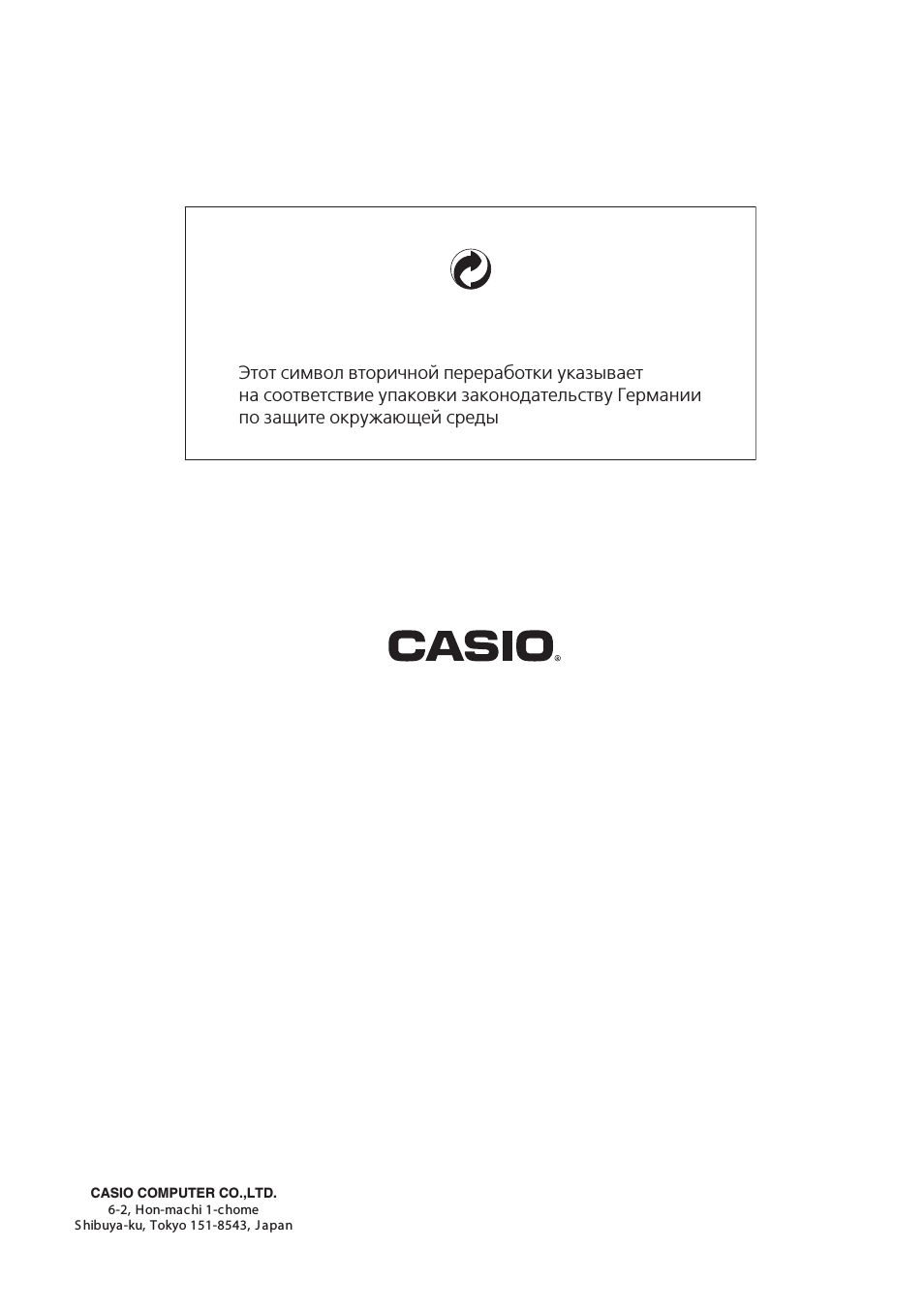

Этот символ вторичной переработки указывает

на соответствие упаковки законодательству Германии

по защите окружающей среды

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

A new page in piano innovation.

DIGITAL PIANO

Privia

CELVIANO

2009/2010

Картинка с сайта: manualmachine.com

Bold, yet refined design.
Advanced technology for exquisite tone quality and realistic acoustic piano key touch.

These are the words that express the CASIO philosophy of making

the joy of music more accessible to people the world over.

A world filled with music. A World in Harmony.

At CASIO, we believe that music has the power to allow people

to touch each other’s hearts.

1

Картинка с сайта: manualmachine.com

Tones that take resonance and
expressivity to the next level

New Linear Morphing AIF* Sound Source for
grand piano level sound quality

A new Linear Morphing AIF* Sound Source, based on detailed
analysis of the acoustics of a grand piano, realistically
reproduces the fine nuances of everything from lilting
pianissimos to powerful fortissimos. Experience the joy of
having complete musical expressivity at your fingertips. 

*Acoustic & Intelligent Filtering System

Improved Acoustic Resonance System

Using the damper pedal adds acoustic resonance, which is
similar to that produced by the vibration of strings in a grand
piano. The result is richer, more acoustically natural
expressivity.

New Tri-sensor Scaled Hammer Action Keyboard
for grand piano touch and dramatically improved
performance when playing successive keys

True and smooth grand piano level key action is reproduced using
the actual weight of the hammer, without relying at all on springs.
A new keyboard structure dramatically improves the playability of
successive notes, for touch that is even closer to that of a grand
piano than ever before. In addition, low notes play heavier and
higher notes play lighter, just like an acoustic grand. The result is
everything you could possibly ever want in a quality keyboard plus
much more.

Privia for innovative new designs.
CELVIANO for traditional piano styling.

New speaker construction for richer sound

A new type of speaker system is designed and engineered to
enhance the clarity and beauty of the tones produced by the
new sound source.
With the PX-830
are mounted underneath the piano, for a sound that is
amazingly more expansive than that produced by previous
speakers. This creates a natural acoustic space that enfolds the
performer in a pleasant world of sound.
With the PX-130
apart from each other for dynamically expanding sound.

128-note maximum polyphony

BP

, PX-830BK, PX-730BK, and PX-730CYspeakers

BK

and PX-130WE, the speakers are located

A selection of styles to suit both modern and traditional tastes.

Privia

Never-seen-before piano styling in a compact design that
complements just about any modern interior decor.

CELVIANO

Authentic traditional styling that has long withstood the test of time,
updated to look better than ever.

2

Картинка с сайта: manualmachine.com

Full Privia Lineup

Powerful technology in a stylish design.
Meet the future of the digital piano.

Privia packs the best quality that digital piano has to offer
into innovative new designs. It continues to change and
evolve to meet new needs, and to help people the world
over realize their dream of playing the piano.

PX-830BP

PX-830BP / 830

High-end model with Linear Morphing AIF* Sound Source

PX-730BK

PX-730

Linear Morphing AIF* Sound Source model with integrated
stand and pedals

PX-130

Linear Morphing AIF* Sound Source model with compact,
lightweight design

BK

PX-130BK

BK

/ 730

/ 130

BK

CY

WE

PX-830BK

PX-730CY

PX-130WE

A continually evolving stylish design

Privia’s compact, lightweight and stylish designs are made
possible by advanced, high-density device mounting
technology. The new models maintain the same
revolutionary concepts that have made the Privia what it is
today, all in a modern design enhanced by countless extras
that add a distinctive touch of elegance.

3

PX-330

Stage model for live
performances, with Linear
Morphing AIF* Sound Source

*Acoustic & Intelligent Filtering System

●

The PX-130BK, 130WE, and 410R photos show optional stand and optional 3-pedal unit.

●

The photograph of the PX-830BK on the left is for presentation purposes only.

The actual piano requires installation of anti-tipping brackets that come with the piano.

BK

PX-410R

Multi-functional model that
supports everything from
lessons to composition

Картинка с сайта: manualmachine.com

PX-830BP

Refined, elegant styling that
a top-of-the-line piano deserves.

A new Linear Morphing AIF Sound Source realistically reproduces all of the
delicate nuances of a fine grand piano.
A new keyboard design delivers natural key touch that improves performance
when playing successive keys. Outstanding piano playability in an elegant body.

●

128-note polyphony (maximum)

●

16 high-quality tones including stereo-sampled grand piano tone

●

Digital effects: reverb (4 types), chorus (4 types), brilliance, DSP (preset for some tones)

●

Lesson feature using 60 Music Library tunes plus one user loaded tune

●

Duet mode allows two people to play within the same range.

●

Recorder: 2 tracks x 1 song, approximately 5,000 notes

●

Two GRAND PIANO buttons and an ELEC PIANO button for instant access to the tone

 you want when you want it

●

Operation Lock Function protects against unintentional button operations.

●

Line OUT jacks ( L / MONO, R )

Integrated rotary keyboard cover
creates a flat surface

* Comes with a cover.

*

New speaker construction for more
powerful sound
( High output 20W + 20W )

SD memory card slot for SMF
data playback

PX-830BP

Polished black finish

4
