HUMMINBIRD
ЭХОЛОТ РЫБОИСКАТЕЛЬ 350TX
“Трёхлучевой”
Руководство пользователя
Компания Баджер т. (812) 320 55 65
WWW
.BADGER.RU
БЛАГОДАРНОСТЬ
Благодарим Вас за выбор эхолота рыбоискателя от Humminbird, лучшего в США
производителя эхолотов. Мы заработали свою репутацию благодаря
техническому совершенству изделий и высшему качеству производства. Своим
эхолотом Вы будете пользоваться долгие годы безо всяких проблем в самых
тяжелых условиях открытого моря.
Если вдруг, к несчастью, Ваш эхолот потребует ремонта, мы предлагаем нашу
бесподобную гарантийную поддержку, бесплатную в течение первого года с
момента покупки нашего изделия, и которую можно продолжить за
символическую доплату. Подробности в конце настоящего Руководства.
Мы убедительно просим вас внимательно ознакомиться с предлагаемым
“Руководством пользователя”, чтобы можно было в полной мере воспользоваться
всеми достоинствами нашего нового эхолота. Чтобы зарегистрировать у нас
свою покупку и помочь нам идентифицировать при обращении в службу
технической поддержки, просим заполнить и выслать в наш адрес гарантийный
талон, вшитый в переплет настоящего “Руководства пользователя”.
ВНИМАНИЕ! Эхолот не может обеспечивать полноценную навигацию судна и
не сможет предотвратить столкновения с другими судами, с плавающими и
полузатопленными объектами, с мелями, а потому не может защитить от
травм. Во время движения судна глубина воды под килем может меняться
так быстро, что судоводитель не успеет среагировать. Потому мы Вам
советуем двигаться медленно, если ожидается появление мелей или
затопленных препятствий.
WWW.BADGER.RU
WWW
.BADGER.RU
СОДЕРЖАНИЕ
ПОДГОТОВКА И УСТАНОВКА …………………………………………………………… 2
Комплектность …………………………………………………………………….. 2
Дополнительные устройства ………………………………………………….. 2
Установка ……………………………………………………………………………. 2
Другие излучатели и методы установки …………………………………… 4
Смена излучателя ………………………………………………………………… 5
УПРАВЛЕНИЕ ЭХОЛОТОМ ………………………………………………………………. 6
Как работает эхолот ………………………………………………………………. 6
Режим тренировки ……………………………………………………………….. 7
Что видно на экране ……………………………………………………………… 8
Органы управления ………………………………………………………………. 11
Настройки …………………………………………………………………………… 14
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ……………………………………………… 25
Диагностика ………………………………………………………………………… 25
Использование других излучателей …………………………………………. 26
ОБСЛУЖИВАНИЕ И РЕМОНТ …………………………………………………………… 27
Уход ……………………………………………………………………………………. 27
Разрешение проблем …………………………………………………………….. 28
Гарантийные обязательства …………………………………………………… 31
Техническая поддержка …………………………………………………………. 32
Спецификации …………………………………………………………………….. 33
Компания Баджер т. (812) 320 55 65
WWW
.BADGER.RU
2

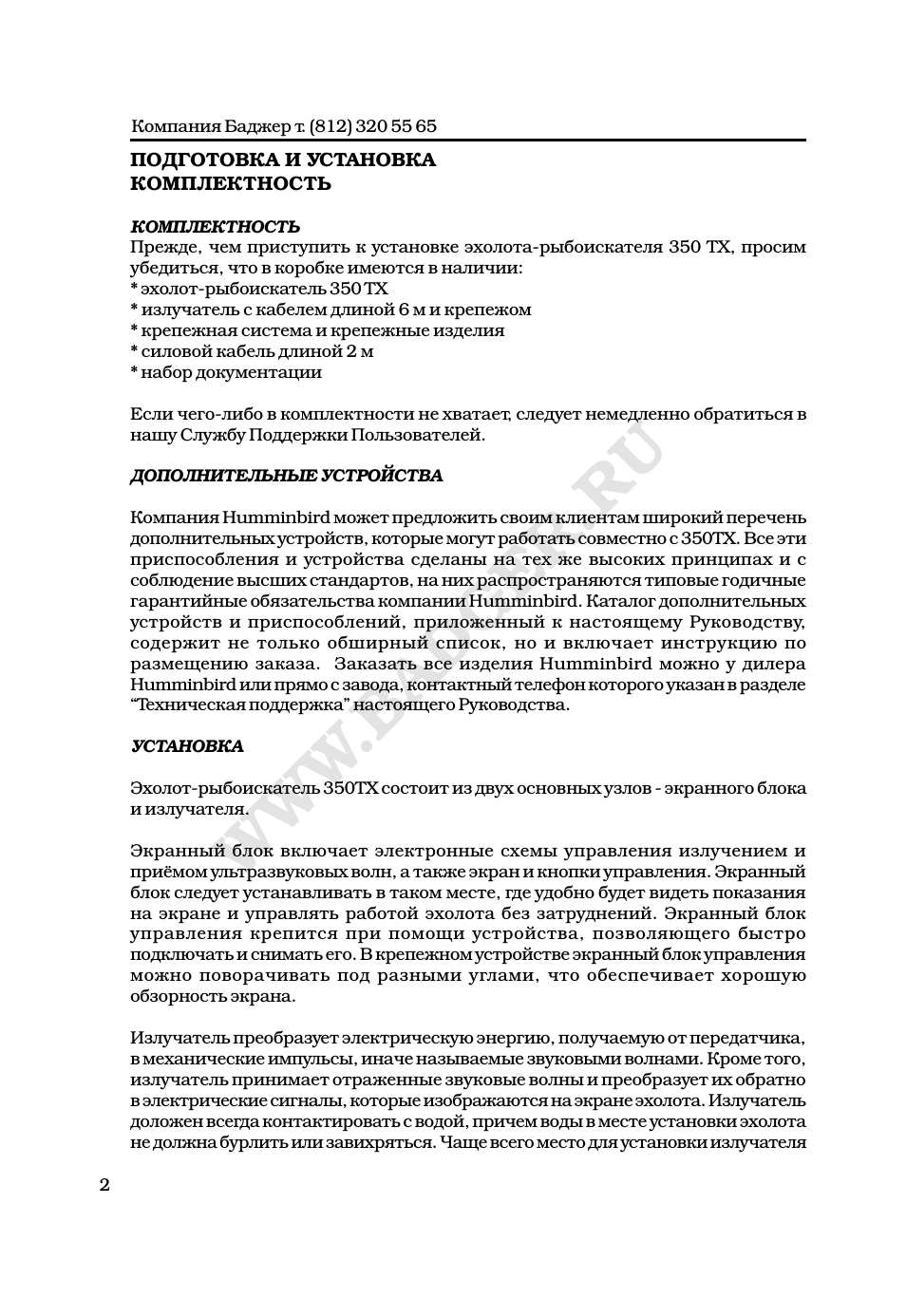

ПОДГОТОВКА И УСТАНОВКА
КОМПЛЕКТНОСТЬ
КОМПЛЕКТНОСТЬ
Прежде, чем приступить к установке эхолота рыбоискателя 350 TX, просим
убедиться, что в коробке имеются в наличии:
* эхолот рыбоискатель 350 TX
* излучатель с кабелем длиной 6 м и крепежом
* крепежная система и крепежные изделия
* силовой кабель длиной 2 м
* набор документации
Если чего либо в комплектности не хватает, следует немедленно обратиться в
нашу Службу Поддержки Пользователей.
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА
Компания Humminbird может предложить своим клиентам широкий перечень
дополнительных устройств, которые могут работать совместно с 350TX. Все эти
приспособления и устройства сделаны на тех же высоких принципах и с
соблюдение высших стандартов, на них распространяются типовые годичные
гарантийные обязательства компании Humminbird. Каталог дополнительных
устройств и приспособлений, приложенный к настоящему Руководству,
содержит не только обширный список, но и включает инструкцию по
размещению заказа. Заказать все изделия Humminbird можно у дилера
Humminbird или прямо с завода, контактный телефон которого указан в разделе
“Техническая поддержка” настоящего Руководства.
УСТАНОВКА
Эхолот рыбоискатель 350TX состоит из двух основных узлов экранного блока
и излучателя.
Экранный блок включает электронные схемы управления излучением и
приёмом ультразвуковых волн, а также экран и кнопки управления. Экранный
блок следует устанавливать в таком месте, где удобно будет видеть показания
на экране и управлять работой эхолота без затруднений. Экранный блок
управления крепится при помощи устройства, позволяющего быстро
подключать и снимать его. В крепежном устройстве экранный блок управления
можно поворачивать под разными углами, что обеспечивает хорошую
обзорность экрана.
Излучатель преобразует электрическую энергию, получаемую от передатчика,
в механические импульсы, иначе называемые звуковыми волнами. Кроме того,
излучатель принимает отраженные звуковые волны и преобразует их обратно
в электрические сигналы, которые изображаются на экране эхолота. Излучатель
доложен всегда контактировать с водой, причем воды в месте установки эхолота
не должна бурлить или завихряться. Чаще всего место для установки излучателя
WWW.BADGER.RU
WWW
.BADGER.RU
3

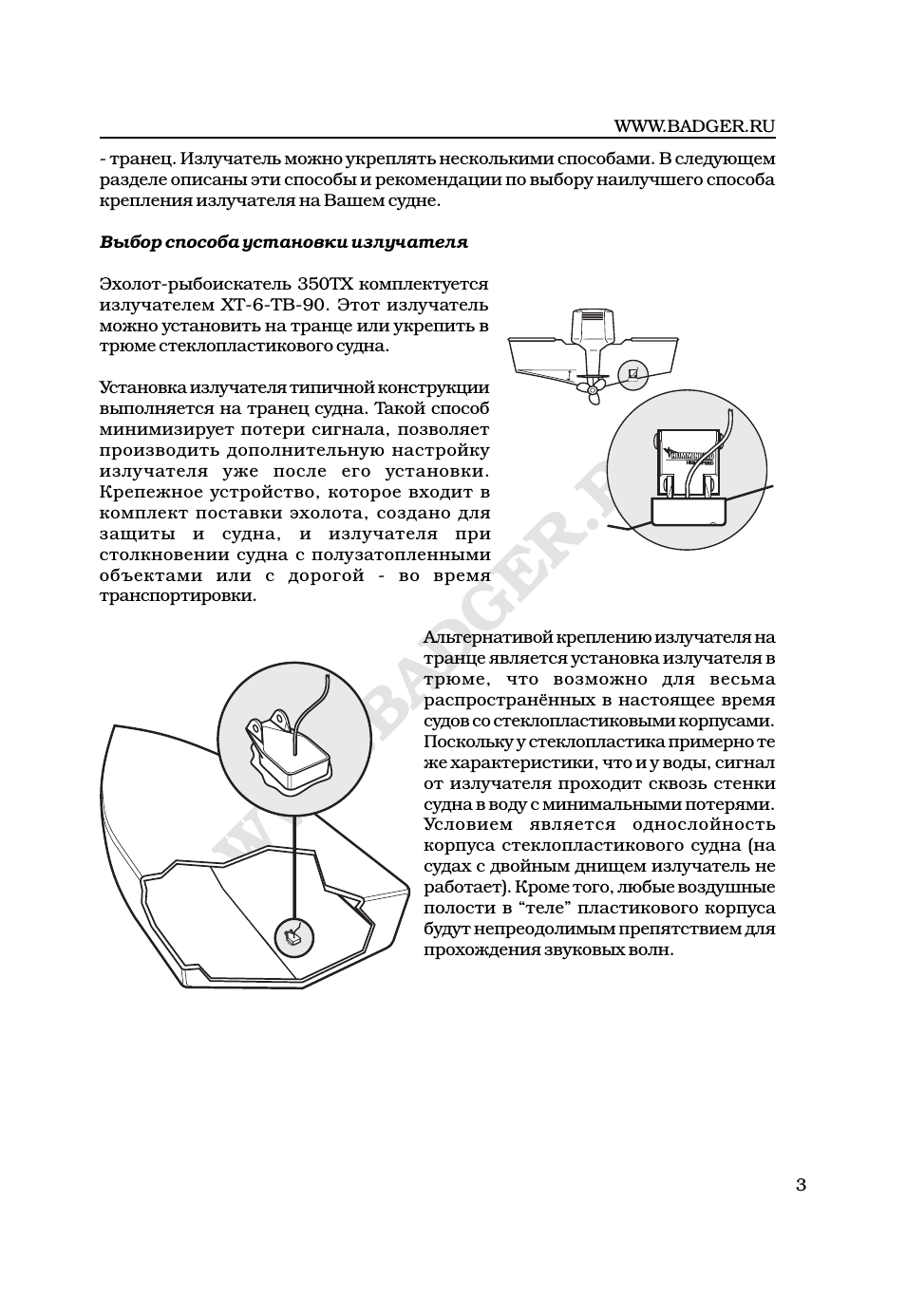

транец. Излучатель можно укреплять несколькими способами. В следующем
разделе описаны эти способы и рекомендации по выбору наилучшего способа
крепления излучателя на Вашем судне.
Выбор способа установки излучателя
Эхолот рыбоискатель 350TX комплектуется
излучателем XT 6 TB 90. Этот излучатель
можно установить на транце или укрепить в
трюме стеклопластикового судна.
Установка излучателя типичной конструкции
выполняется на транец судна. Такой способ
минимизирует потери сигнала, позволяет
производить дополнительную настройку
излучателя уже после его установки.
Крепежное устройство, которое входит в
комплект поставки эхолота, создано для
защиты и судна, и излучателя при
столкновении судна с полузатопленными
объектами или с дорогой во время
транспортировки.
Альтернативой креплению излучателя на
транце является установка излучателя в
трюме, что возможно для весьма
распространённых в настоящее время
судов со стеклопластиковыми корпусами.
Поскольку у стеклопластика примерно те
же характеристики, что и у воды, сигнал
от излучателя проходит сквозь стенки
судна в воду с минимальными потерями.
Условием является однослойность
корпуса стеклопластикового судна (на
судах с двойным днищем излучатель не
работает). Кроме того, любые воздушные
полости в “теле” пластикового корпуса
будут непреодолимым препятствием для
прохождения звуковых волн.
Компания Баджер т. (812) 320 55 65
WWW
.BADGER.RU
4

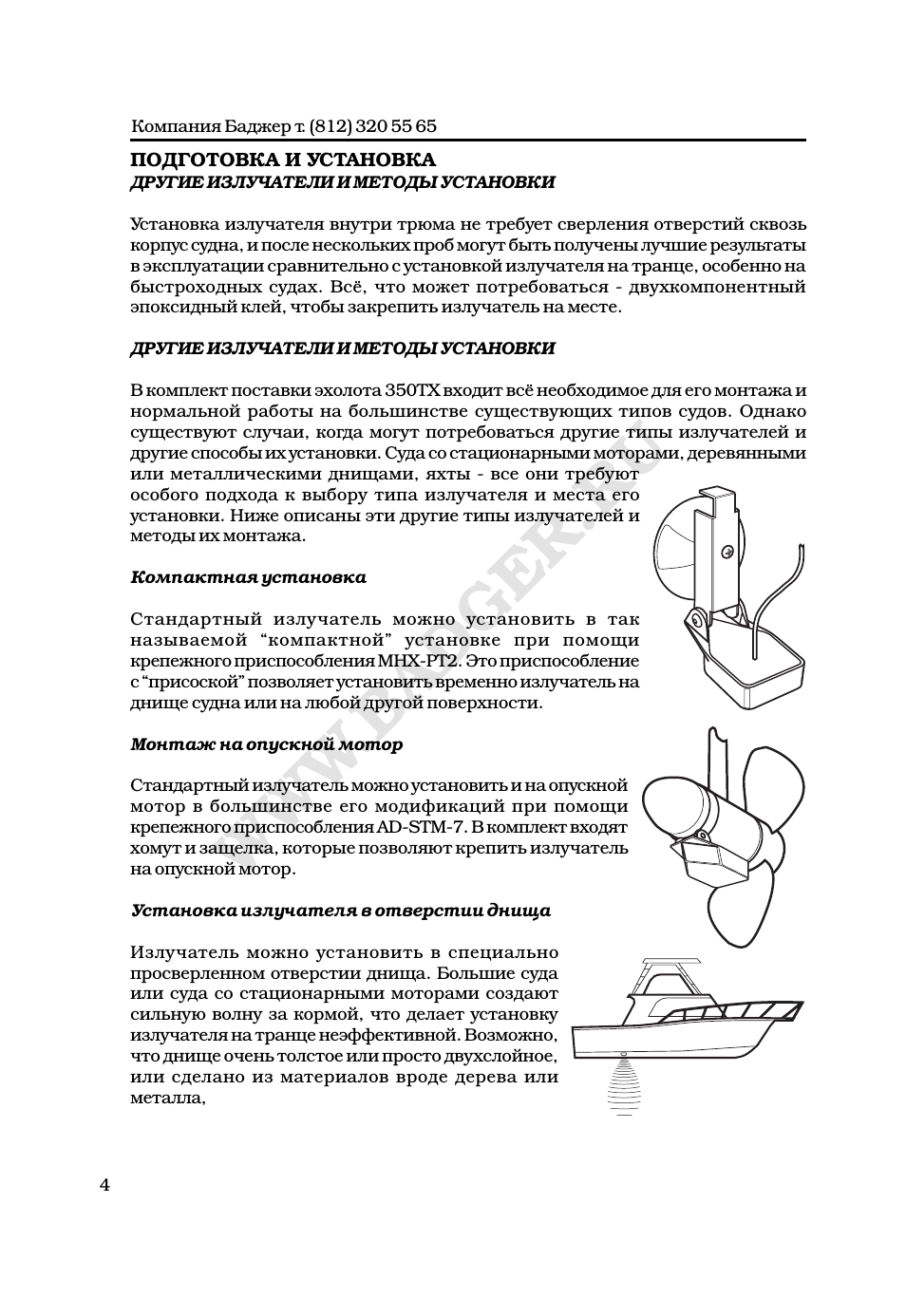

ПОДГОТОВКА И УСТАНОВКА
ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ
Установка излучателя внутри трюма не требует сверления отверстий сквозь
корпус судна, и после нескольких проб могут быть получены лучшие результаты
в эксплуатации сравнительно с установкой излучателя на транце, особенно на
быстроходных судах. Всё, что может потребоваться двухкомпонентный
эпоксидный клей, чтобы закрепить излучатель на месте.
ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ
В комплект поставки эхолота 350TX входит всё необходимое для его монтажа и
нормальной работы на большинстве существующих типов судов. Однако
существуют случаи, когда могут потребоваться другие типы излучателей и
другие способы их установки. Суда со стационарными моторами, деревянными
или металлическими днищами, яхты все они требуют
особого подхода к выбору типа излучателя и места его
установки. Ниже описаны эти другие типы излучателей и
методы их монтажа.
Компактная установка
Стандартный излучатель можно установить в так
называемой “компактной” установке при помощи
крепежного приспособления MHX PT2. Это приспособление
с “присоской” позволяет установить временно излучатель на
днище судна или на любой другой поверхности.
Монтаж на опускной мотор
Стандартный излучатель можно установить и на опускной
мотор в большинстве его модификаций при помощи
крепежного приспособления AD STM 7. В комплект входят
хомут и защелка, которые позволяют крепить излучатель
на опускной мотор.
Установка излучателя в отверстии днища
Излучатель можно установить в специально
просверленном отверстии днища. Большие суда
или суда со стационарными моторами создают
сильную волну за кормой, что делает установку
излучателя на транце неэффективной. Возможно,
что днище очень толстое или просто двухслойное,
или сделано из материалов вроде дерева или
металла,
WWW.BADGER.RU
WWW
.BADGER.RU
5

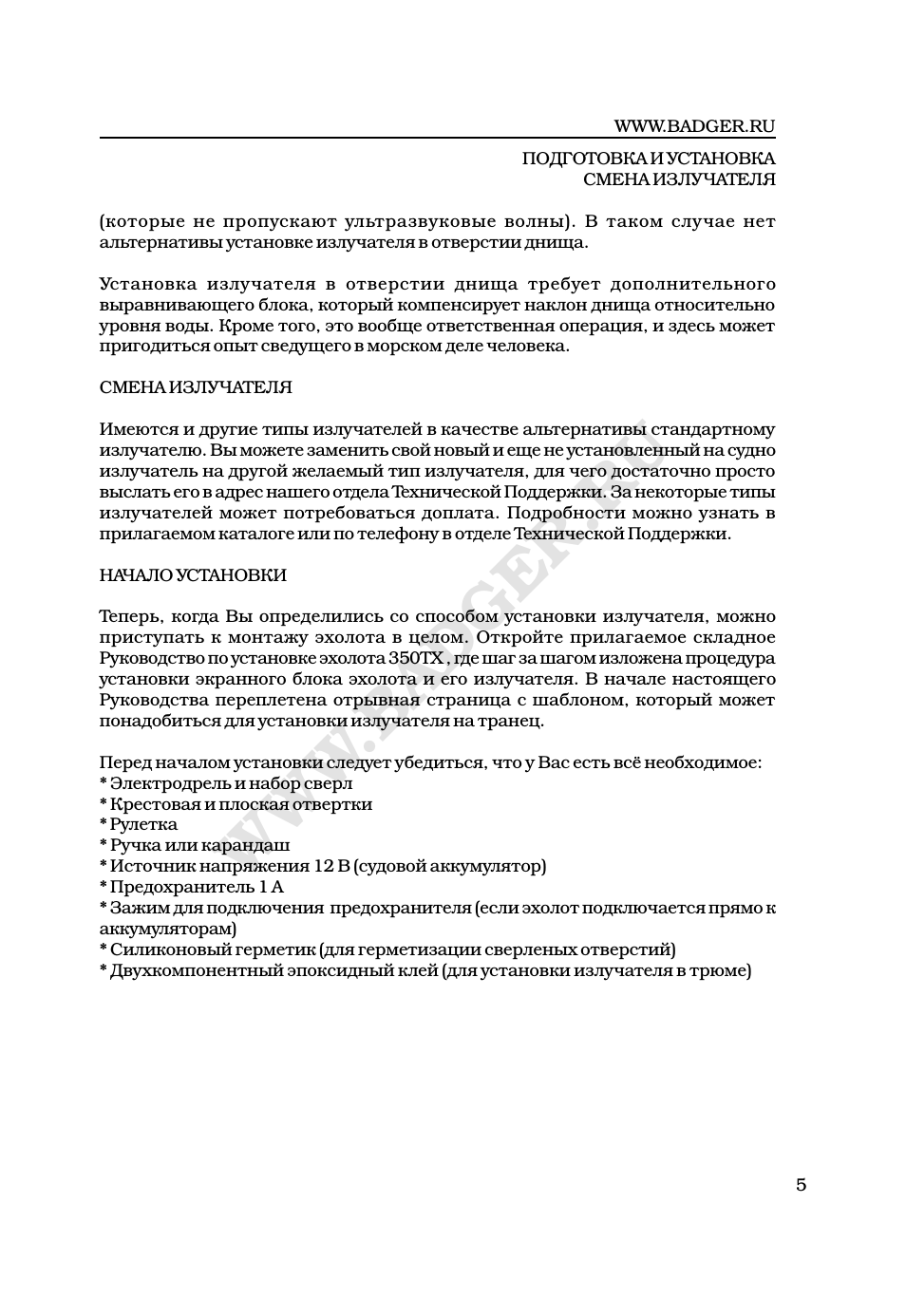

ПОДГОТОВКА И УСТАНОВКА
СМЕНА ИЗЛУЧАТЕЛЯ
(которые не пропускают ультразвуковые волны). В таком случае нет
альтернативы установке излучателя в отверстии днища.
Установка излучателя в отверстии днища требует дополнительного
выравнивающего блока, который компенсирует наклон днища относительно
уровня воды. Кроме того, это вообще ответственная операция, и здесь может
пригодиться опыт сведущего в морском деле человека.
СМЕНА ИЗЛУЧАТЕЛЯ
Имеются и другие типы излучателей в качестве альтернативы стандартному
излучателю. Вы можете заменить свой новый и еще не установленный на судно
излучатель на другой желаемый тип излучателя, для чего достаточно просто
выслать его в адрес нашего отдела Технической Поддержки. За некоторые типы
излучателей может потребоваться доплата. Подробности можно узнать в
прилагаемом каталоге или по телефону в отделе Технической Поддержки.
НАЧАЛО УСТАНОВКИ
Теперь, когда Вы определились со способом установки излучателя, можно
приступать к монтажу эхолота в целом. Откройте прилагаемое складное
Руководство по установке эхолота 350TX , где шаг за шагом изложена процедура
установки экранного блока эхолота и его излучателя. В начале настоящего
Руководства переплетена отрывная страница с шаблоном, который может
понадобиться для установки излучателя на транец.
Перед началом установки следует убедиться, что у Вас есть всё необходимое:
* Электродрель и набор сверл
* Крестовая и плоская отвертки
* Рулетка
* Ручка или карандаш
* Источник напряжения 12 В (судовой аккумулятор)
* Предохранитель 1 А
* Зажим для подключения предохранителя (если эхолот подключается прямо к
аккумуляторам)
* Силиконовый герметик (для герметизации сверленых отверстий)
* Двухкомпонентный эпоксидный клей (для установки излучателя в трюме)
Компания Баджер т. (812) 320 55 65
WWW
.BADGER.RU
6

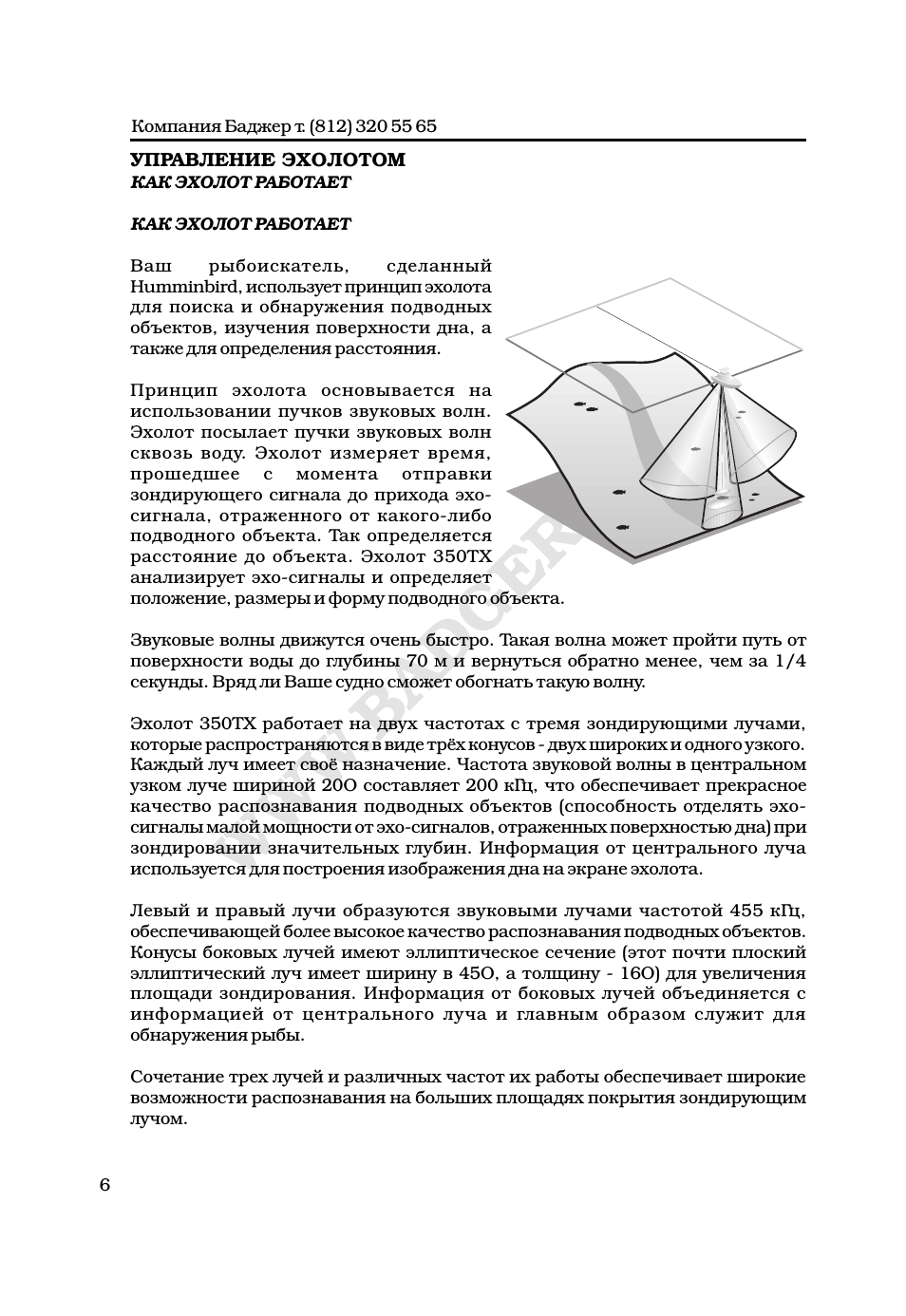

УПРАВЛЕНИЕ ЭХОЛОТОМ
КАК ЭХОЛОТ РАБОТАЕТ
КАК ЭХОЛОТ РАБОТАЕТ
Ваш рыбоискатель, сделанный
Humminbird, использует принцип эхолота
для поиска и обнаружения подводных
объектов, изучения поверхности дна, а
также для определения расстояния.
Принцип эхолота основывается на
использовании пучков звуковых волн.
Эхолот посылает пучки звуковых волн
сквозь воду. Эхолот измеряет время,
прошедшее с момента отправки
зондирующего сигнала до прихода эхо
сигнала, отраженного от какого либо
подводного объекта. Так определяется
расстояние до объекта. Эхолот 350TX
анализирует эхо сигналы и определяет
положение, размеры и форму подводного объекта.
Звуковые волны движутся очень быстро. Такая волна может пройти путь от
поверхности воды до глубины 70 м и вернуться обратно менее, чем за 1/4
секунды. Вряд ли Ваше судно сможет обогнать такую волну.
Эхолот 350TX работает на двух частотах с тремя зондирующими лучами,
которые распространяются в виде трёх конусов двух широких и одного узкого.
Каждый луч имеет своё назначение. Частота звуковой волны в центральном
узком луче шириной 20О составляет 200 кГц, что обеспечивает прекрасное
качество распознавания подводных объектов (способность отделять эхо
сигналы малой мощности от эхо сигналов, отраженных поверхностью дна) при
зондировании значительных глубин. Информация от центрального луча
используется для построения изображения дна на экране эхолота.
Левый и правый лучи образуются звуковыми лучами частотой 455 кГц,
обеспечивающей более высокое качество распознавания подводных объектов.
Конусы боковых лучей имеют эллиптическое сечение (этот почти плоский
эллиптический луч имеет ширину в 45О, а толщину 16О) для увеличения
площади зондирования. Информация от боковых лучей объединяется с
информацией от центрального луча и главным образом служит для
обнаружения рыбы.
Сочетание трех лучей и различных частот их работы обеспечивает широкие
возможности распознавания на больших площадях покрытия зондирующим
лучом.
WWW.BADGER.RU
WWW
.BADGER.RU
ЗАПУСК РАБОТЫ
НАСТРОЙКИ
ТРЕНИРОВКА
ДИАГНОСТИКА
7
УПРАВЛЕНИЕ ЭХОЛОТОМ
РЕЖИМ ТРЕНИРОВКИ
Точность определения глубины зависит от ряда причин,
в том числе от плотности поверхности дна, состояния
воды, правильности установки излучателя. В общем
случае эхолот в пресной воде действует на большие
расстояния, чем в соленой воде.
РЕЖИМ ТРЕНИРОВКИ
Эхолот 350TX может работать в специальном режиме
тренировки, которой даёт возможность изучить все
возможности эхолота без необходимости выхода на воду.
Режим тренировки незаменим для изучения основ
управления эхолотом.
Есть два способа запуска режима тренировки. Если эхолот выключен, нажать
и удерживать кнопку POWER приблизительно в течение 3 секунд, пока не
зазвучит непрерывный звуковой сигнал.
Можно запустить режим тренировки, если выбрать функцию SIMULATOR из
стартового экрана, который появляется сразу после включения эхолота. Когда
появится изображение, достаточно просто нажимать кнопку “Стрелка Вниз”
до тех пор, когда черная полоска выделит слово SIMULATOR. Когда погаснет
экранное изображение с меню выбора, эхолот начнет работу в режиме
тренировки.
Работая в режиме тренировки, эхолот будет реагировать на нажатия кнопок
так же, как бы это происходило в реальной обстановке. Поэтому следует
попробовать все возможные режимы и способы управления эхолотом, не боясь
ничему навредить, или попробовать различные комбинации настроек
параметров работы эхолота.
Для прекращения работы в режиме тренировки следует выключить эхолот.
Во время работы эхолота в режиме тренировки можно видеть на экране слово
SIMULATOR, непрерывно бегущее и обозначающее, что эхолот в данный
момент не работает с реальным сигналом.
ЗАПОМИНАНИЕ НАСТРОЕК
Если эхолот 350TX подключен к излучателю, то после выбора начального
режима работы START UP, все изменения в настройках эхолота, сделанные в
так называемых Пользовательских Настройках (User Options), будут записаны
в память прибора. Это позволяет Вам экспериментировать с настройками
эхолота, а затем возвращаться к проверенным настройкам.
Компания Баджер т. (812) 320 55 65
WWW
.BADGER.RU
8

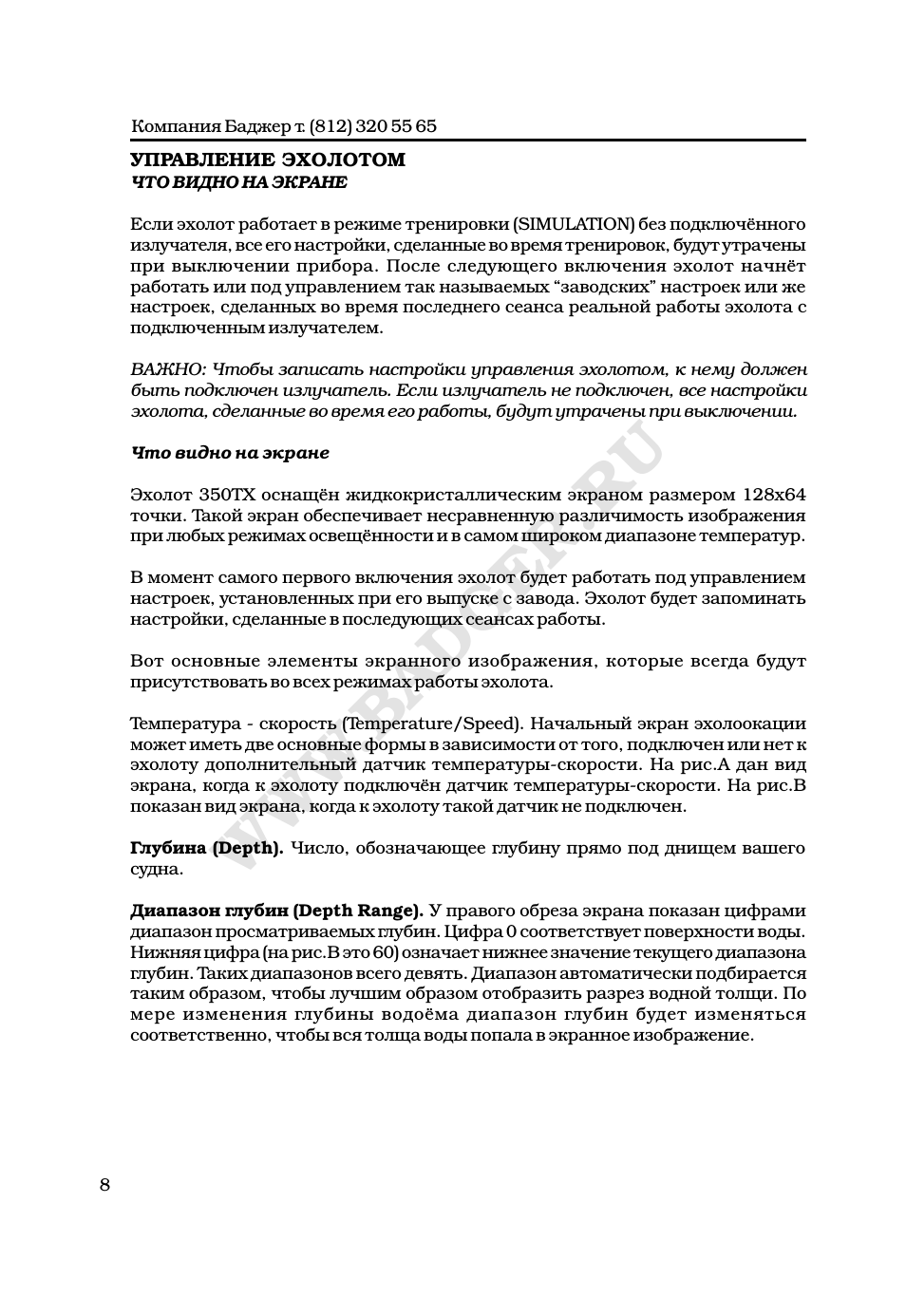

УПРАВЛЕНИЕ ЭХОЛОТОМ
ЧТО ВИДНО НА ЭКРАНЕ
Если эхолот работает в режиме тренировки (SIMULATION) без подключённого
излучателя, все его настройки, сделанные во время тренировок, будут утрачены
при выключении прибора. После следующего включения эхолот начнёт
работать или под управлением так называемых “заводских” настроек или же
настроек, сделанных во время последнего сеанса реальной работы эхолота с
подключенным излучателем.
ВАЖНО: Чтобы записать настройки управления эхолотом, к нему должен
быть подключен излучатель. Если излучатель не подключен, все настройки
эхолота, сделанные во время его работы, будут утрачены при выключении.
Что видно на экране
Эхолот 350TX оснащён жидкокристаллическим экраном размером 128х64
точки. Такой экран обеспечивает несравненную различимость изображения
при любых режимах освещённости и в самом широком диапазоне температур.
В момент самого первого включения эхолот будет работать под управлением
настроек, установленных при его выпуске с завода. Эхолот будет запоминать
настройки, сделанные в последующих сеансах работы.
Вот основные элементы экранного изображения, которые всегда будут
присутствовать во всех режимах работы эхолота.
Температура скорость (Temperature/Speed). Начальный экран эхолоокации
может иметь две основные формы в зависимости от того, подключен или нет к
эхолоту дополнительный датчик температуры скорости. На рис.А дан вид
экрана, когда к эхолоту подключён датчик температуры скорости. На рис.B
показан вид экрана, когда к эхолоту такой датчик не подключен.
Глубина (Depth). Число, обозначающее глубину прямо под днищем вашего
судна.
Диапазон глубин (Depth Range). У правого обреза экрана показан цифрами
диапазон просматриваемых глубин. Цифра 0 соответствует поверхности воды.
Нижняя цифра (на рис.B это 60) означает нижнее значение текущего диапазона
глубин. Таких диапазонов всего девять. Диапазон автоматически подбирается
таким образом, чтобы лучшим образом отобразить разрез водной толщи. По
мере изменения глубины водоёма диапазон глубин будет изменяться
соответственно, чтобы вся толща воды попала в экранное изображение.
04:54
Humminbird Wide 128 Fishfinder, Humminbird wide eye fishfinder, halradar
06:15
HUMMINBIRD WIDE 128 fishfinder
02:16
подход сома на эхолоте видео
01:42
Sonar Display Humminbird 400tx
04:57
Echosonda Humminbird Fishfinder 323
03:39
Эхолот HUMMINBIRD Fishfinder 565 sonar
03:45
Humminbird — Installation
Нажмите на кнопку для помощи
Обзор эхолота Humminbird 350 TX
Компания Humminbird — известный американский производитель приборов для подводной навигации. Ее приборами пользуются любители рыбалки, военные, спасатели и профессиональные моряки. Humminbird выпускает простые модели бюджетного сектора и профессиональные высокотехнологичные устройства для решения сложных навигационных задач. Эхолот Humminbird 350 TX относится к моделям начального уровня и рассчитан на эксплуатацию начинающими рыболовами.
Как работает эхолот
Принцип работы эхолота Humminbird 350 TX не отличается от аналогичных приборов. Сразу после включения прибора его датчик-трансдьюсер начинает излучать в воду волны на ультразвуковой частоте. В жидкости волна отражается от дна, водорослей, проплывающей рыбы, затонувших деревьев или камней и возвращается к датчику. Эхолот анализирует разницу во времени между ушедшим и пришедшим сигналом, обрабатывает данные и показывает в виде картинки на экране. Осматривая дно водоема, затонувшие деревья, ямы рыболов может обнаружить уловистые места. Во время зимней рыбалки эхолот работает как гидролокатор, в режиме реального времени показывая, как рыба подходит к приманке.
Описание эхолота
В продажу эхолот поступает в прямоугольной картонной коробке, в которой находится прибор, трехлучевой трансдьюсер, крепления эхолота и датчика, кабель для подключения питания и инструкция на русском языке. На крышке коробки напечатано фото прибора и основные характеристики.
Корпус эхолота изготовлен из ударостойкого пластика. На лицевой стороне находится монохромный Super Twist LSD экран с разрешением 128 на 64 пикселя и пять управляющих кнопок. Экран эхолота яркий, его хорошо видно в солнечный полдень. Для работы с прибором в сумерки и ночью можно включить подсветку.
Прибор изготовлен во влагостойком исполнении, случайное попадание влаги на экран не выведет эхолот из строя. Габаритные размеры эхолота составляют: высота 158,7 мм, ширина 171,4 мм, толщина 104,7 мм. Вес эхолота 530 грамм. Прибор предназначен для установки на небольших лодках и катерах.
Эхолот комплектуется трехлучевым датчиком XT-6-TB-90. Основной луч (200кГц) осматривает дно под углом 24°, два дополнительных луча (455кГц) подробно прорисовывают объекты под углом в 45°. При одновременной работе трех лучей угол обзора водных объектов составляет 90°. Широкое расхождение лучей сонара повышает точность работы эхолота. Мощность излучения трансдьюсера 300 Вт, в пиковые моменты она может увеличиваться до 2400 Вт. Экран эхолота прорисовывает дно и водные объекты на глубине до 185 метров.
Все части прибора могут работать зимой и летом, эхолот можно использовать в сезон открытой воды и для подледной рыбалки.
Как пользоваться эхолотом
После того, как эхолот будет куплен и привезен домой необходимо решить, в каком месте лодки будут установлены его компоненты.
Датчик эхолота можно использовать вместе с прилагаемым к нему креплением. Для этого крепление датчика болтами или саморезами привинчивают к нижней части лодочного транца. Альтернатива стационарной установке датчика — приобретаемое отдельно переносное универсальное крепление.
Подставку для эхолота можно прикрепить на скамью лодки или на универсальном креплении повесить на лик-трос.
Для обеспечения энергией эхолота используют аккумуляторы или генераторы лодочных моторов. Эхолот Humminbird 350 TX нетребователен к питанию, он может работать с напряжением от 10 до 20 Вольт. Во время сканирования прибор потреляет ток 0,45 А.
После того, как все части комплекта будут соединены проводами эхолот готов к работе. После включения эхолот сразу начинает на экране показывать рельеф дна, температуру воды, водоросли, водные объекты и проплывающую рыбу.
Для комфортного пользования прибором пользователь может изменить следующие настройки:
• чувствительность эхолота влияет на размер водных объектов, изображаемых на экране. Уровень чувствительности изменяется от «минус 5» до «плюс 5». Стандартное значение равно нулю. Чем выше уровень чувствительности, тем больше мелких водных объектов засечет прибор. Чем ниже чувствительность, тем меньше мусора на экране эхолота;
• диапазон глубин. Показатель устанавливает границу, с которой на экран прибора выводится информация. Если задать небольшое значение, эхолот на экран будет выводить информацию о верхнем слое воды не показывая дно водоема;
• увеличение (ZOOM) позволяет рассмотреть подробно любой слой воды в водоеме;
• сигнализатор глубины водоема предупреждает судоводителя о приближении мели;
• индикатор батареи. При включении этой опции при сильной разрядке источника питания прозвучит звуковой сигнал;
• идентификация рыбы. При включении этой функции прибор по косвенным признакам (величина, плотность, качество отраженного сигнала) определяет тип объекта. При опознании рыбы прибор на экране показывает символическую рыбку. Размер рыбки зависит от величины обнаруженной рыбы;
• яркость экрана. В зависимости от освещенности яркость экрана можно увеличить или уменьшить.
Преимущества и недостатки прибора
Хотя эхолоты Humminbird 350 TX выпущены достаточно давно и немало послужили рыболовам и водномоторникам, по некоторым показателям они составляют конкуренцию современным моделям.
Достоинства эхолота:
• низкая цена эхолота на вторичном рынке делает его доступным для приобретения начинающим рыболовам. Большой моторесурс прибора позволяет его эксплуатировать много лет;
• для питания эхолота Humminbird 350 TX можно использовать любой аккумулятор или источник питания напряжением 10 — 20 Вольт;
• прибор поддерживает русский язык. Меню эхолота очень понятное, в нем легко разобраться и настроить прибор под свои условия эксплуатации;
• эхолот изготовлен во влагозащищенном исполнении. Случайное попадание дождевых капель или брызг воды не выведет его из строя;
• прибор хорошо работает в пресной и соленой воде;
• прибор укомплектован инструкцией на русском языке. Если при покупке прибора на вторичном рынке инструкция будет утерена, ее можно легко скачать с интернета.
Недостатки эхолота:
• большие габариты устройства;
• большой вес;
• низкое разрешение дисплея эхолота;
• в приборе установлен не информативный черно-белый экран;
• в приборе отсутствуют современный модуль беспроводной связи, нет возможности просматривать информацию на экране большого размера.
Обзор эхолотов для рыбалки: для каяка, лодки ПВХ, байдарки. Эхолоты – устройства, определяющие рельеф дна, и позволяющие быстро найти места для хорошего улова.
Вы здесь
Страница 25 в инструкции по эксплуатации Humminbird 350 TX
WWW.BADGER.RU
.BADGER.RU
УПРАВЛЕНИЕ ЭХОЛОТОМ
НАСТРОЙКИ
В этом случае может потребоваться ручное указание типа излучателя: трехлучевого (TRI BEAM) или широкоугольного (SIDE).
Часто используется переключатель для подключения к одному эхолоту двух трехлучевых излучателей или трехлучевого и широкоугольного излучателей В автоматическом режиме индикации (AUTO) эхолот 350XT определяет тип излучателя сразу после переключения Только в случае неисправности излучателя может потребоваться ручная его идентификация.
Эхолот 350XT может работать с ранее выпущенными двухлучевыми излучателями (только модели DHS W) однако в этом случае эхолот не сможет отдельно обозначать рыбу обнаруженную в правом и левом луче Если к эхолоту подключается двухлучевой излучатель настройку TRANSDUCER следует установить в положение TRI BEAM.
Если через переключатель к эхолоту подключаются одновременно двухлучевой и трехлучевой излучатели следует настройку сделать для обоих излучателей TRI BEAM При использовании двухлучевого и широкоугольного излучателей подключаемых через переключатель следует вручную каждый раз при переключении указывать правильный тип излучателя.
Диагностика (DIAGNOSTIC) Возможны два значения настройки: показать (SHOW) и скрыть (HIDE) Заводская настройка скрыть (HIDE) Чтобы получить на экране меню настроек диагностики эхолота следует выбрать настройку SHOW Дополнительная информация содержится в разделе “Проведение диагностики”.
Единицы измерения скорости и расстояния Можно выбрать размерность показаний скорости и расстояния на экране Можно выбрать размерность “метры и узлы” “метры и км/ч” “Футы и сухопутные мили в час” и “Футы и морские мили в час (узлы) KTS) При выключении эхолота значение настройки будет запомнено для дальнейшей работы.
Языки (Languages) Можно выбрать любой из восьми доступных языков представления информации на экране Выбор языка из списка производится нажатиями кнопок со стрелками.
Хорошее руководство по эксплуатации
Законодательство обязывает продавца передать покупателю, вместе с товаром, руководство по эксплуатации Humminbird 350TX. Отсутствие инструкции либо неправильная информация, переданная потребителю, составляют основание для рекламации в связи с несоответствием устройства с договором. В законодательстве допускается предоставлении руководства в другой, чем бумажная форме, что, в последнее время, часто используется, предоставляя графическую или электронную форму инструкции Humminbird 350TX или обучающее видео для пользователей. Условием остается четкая и понятная форма.
Что такое руководство?
Слово происходит от латинского «instructio», тоесть привести в порядок. Следовательно в инструкции Humminbird 350TX можно найти описание этапов поведения. Цель инструкции заключается в облегчении запуска, использования оборудования либо выполнения определенной деятельности. Инструкция является набором информации о предмете/услуге, подсказкой.
К сожалению немного пользователей находит время для чтения инструкций Humminbird 350TX, и хорошая инструкция позволяет не только узнать ряд дополнительных функций приобретенного устройства, но и позволяет избежать возникновения большинства поломок.
Из чего должно состоять идеальное руководство по эксплуатации?
Прежде всего в инструкции Humminbird 350TX должна находится:
— информация относительно технических данных устройства Humminbird 350TX
— название производителя и год производства оборудования Humminbird 350TX
— правила обслуживания, настройки и ухода за оборудованием Humminbird 350TX
— знаки безопасности и сертификаты, подтверждающие соответствие стандартам
Почему мы не читаем инструкций?
Как правило из-за нехватки времени и уверенности в отдельных функциональностях приобретенных устройств. К сожалению само подсоединение и запуск Humminbird 350TX это слишком мало. Инструкция заключает ряд отдельных указаний, касающихся функциональности, принципов безопасности, способов ухода (даже то, какие средства стоит использовать), возможных поломок Humminbird 350TX и способов решения проблем, возникающих во время использования. И наконец то, в инструкции можно найти адресные данные сайта Humminbird, в случае отсутствия эффективности предлагаемых решений. Сейчас очень большой популярностью пользуются инструкции в форме интересных анимаций или видео материалов, которое лучше, чем брошюра воспринимаются пользователем. Такой вид инструкции позволяет пользователю просмотреть весь фильм, не пропуская спецификацию и сложные технические описания Humminbird 350TX, как это часто бывает в случае бумажной версии.
Почему стоит читать инструкции?
Прежде всего здесь мы найдем ответы касательно конструкции, возможностей устройства Humminbird 350TX, использования отдельных аксессуаров и ряд информации, позволяющей вполне использовать все функции и упрощения.
После удачной покупки оборудования/устройства стоит посвятить несколько минут для ознакомления с каждой частью инструкции Humminbird 350TX. Сейчас их старательно готовят или переводят, чтобы они были не только понятными для пользователя, но и чтобы выполняли свою основную информационно-поддерживающую функцию.
Русский
- Bedienungsanleitung Humminbird 350TX 350TX
- Humminbird 350TX 350TX User Manual
- Manual Usuario Humminbird 350TX 350TX
- Mode d’emploi Humminbird 350TX 350TX
- Istruzioni Humminbird 350TX 350TX
- инструкция Humminbird 350TX 350TX
- Humminbird 350TX 350TXの取扱説明書
- Handleiding Humminbird 350TX 350TX
- Manual de uso Humminbird 350TX 350TX
Вам нужна инструкция? Мы поможем Вам ее найти и сэкономить Ваше время.
- 36 stron
- 0.9 mb
Изделие Humminbird 350TX 350TX, а также другие, которыми Вы пользуетесь ежедневно, наверняка вы получили в комплекте с инструкцией обслуживания. Из опыта наших пользователей мы знаем, что большинство из Вас не уделили этому особого внимания. Большая часть инструкций, сразу же после покупки попадает в корзину для мусора вместе с коробкой — это ошибка. Ознакомьтесь с информацией, касающейся инструкции Humminbird 350TX 350TX, которая поможет Вам в будущем сэкономить нервы и избежать головной боли.
Важная подсказка — не забывайте хотя бы раз прочитать инструкцию Humminbird 350TX 350TX
Если вы не хотите каждый раз читать информационные брошюры, касающиеся, тех или Humminbird 350TX 350TX иных изделий, достаточно, прочитать их раз — сразу же после покупки устройства. Вы получите основное знания, касающиеся поддержания изделия Humminbird 350TX 350TX в хорошем эксплуатационном состоянии, так, чтобы без проблем достигнуть его планируемого цикла работы. Затем инструкцию можно отложить на полку и вернуться к ней только в случае, если вы не уверены, правильно ли проводится техобслуживание изделия. Правильный уход является необходимым элементом Вашего удовольствия Humminbird 350TX 350TX.
Раз в году пересмотрите шкафчик, в котором держите инструкции для всех устройств, — выбросите те, которыми вы уже не пользуетесься. Это поможет Вам сохранять порядок в своей домашней базе инструкций обслуживания.
Summary of Contents for Humminbird 350TX 350TX
Что находится в инструкции Humminbird 350TX 350TX? Почему стоит ее прочитать?
- Гарантия и подробности, касающиеся техобслуживания изделия
Хорошей идеей будет прикрепить чек к странице инструкции. Если что-то плохое случится во время использования Humminbird 350TX 350TX, у вас будет комплект документов, необходимый для гарантийного ремонта. В этой части инструкции вы найдете информацию об авторизованных сервисных центрахHumminbird 350TX 350TX а также, как самостоятельно правильно ухаживать за оборудованием — так, чтобы не потерять гарантийных прав. - Указания по монтажу и Setup
Не терять нервов и времени на самостоятельную попытку установки и первого запуска изделия. Воспользуйтесь рекомендациями производителя Humminbird 350TX 350TX чтобы правильно запустить изделие, без лишнего риска повреждения оборудования. - Информация, касающаяся дополнительных запчастей (входящих в комплект а также являющихся опцией)
Пересматривая эту часть документа вы сможете проверить, доставлен ли ваш Humminbird 350TX 350TX с полним комплектом аксессуаров. Вы также сможете узнать, какие дополнительные запчасти или аксессуары для Humminbird 350TX 350TX Вы сможете найти и докупить к своему устройству. - Troubleshooting
Самые частые проблемы, касающиеся Humminbird 350TX 350TX и методы их решения. Это очень полезная часть руководства по обслуживанию — она позволит Вам сэкономить много времени на поиск решений. 90% проблем с Humminbird 350TX 350TX повторяется у многих пользователей. - Требования, касающиеся питания и энергетический класс
Информация, касающаяся количества потребляемой энергии, а также рекомендации, касающиеся установки и питания Humminbird 350TX 350TX. Прочитайте, чтобы оптимально пользоваться Humminbird 350TX 350TX и не использовать большего количества ресурсов, нежели это необходимо для правильной работы изделия. - Специальные функции Humminbird 350TX 350TX
Здесь вы можешь узнать, как персонализировать изделие Humminbird 350TX 350TX. Вы узнаете, какие дополнительные функции могут помочь Вам удобно использовать продукт Humminbird 350TX 350TX а также, какие функции Вашего устройства оптимальны для выполнения конкретной деятельности.
Как видите в инструкции вы найдете информацию, которая реально поможет Вам в использовании Вашего изделия. Стоит с ней ознакомиться, чтобы избежать разочарований, возникающих из более короткого, нежели предусматривалось, периода исправности изделия Humminbird 350TX 350TX. Если все же вы не хотите копить инструкции в своем доме, наш сайт поможет Вам в этом — вы должны найти у нас руководство по обслуживанию большинства из своих устройств, а также Humminbird 350TX 350TX.
