Инструкция по эксплуатации посудомоечной машины электролюкс esf 43010

Характеристики, спецификации

We were thinking of you

when we made this product

Добро пожаловать в мир Electrolux electrolux 3

Добро пожаловать в мир Electrolux

Вы выбрали первоклассный продукт от

Electrolux, который, мы надеемся, доставит Вам

много радости в будущем. Electrolux стремится

предложить как можно более широкий

ассортимент качественной продукции, который

сможет сделать Вашу жизнь еще более

удобной. Вы можете увидеть несколько

экземпляров на обложке этой инструкции.

Внимательно изучите данное руководство,

чтобы правильно использовать Ваш новый

прибор и наслаждаться его преимуществами.

Мы гарантируем, что он сделает Вашу жизнь

намного легче благодаря легкости в

использовании. Удачи!

4 electrolux содержание

Содержание

Информация по технике

безопасности 5

Описание машины 7

Панель управления 8

Первое использование 10

Повседневная эксплуатация 15

Программы мойки 23

Чистка и уход 24

Если возникла неисправность 26

Технические данные 29

Рекомендации для

испытательных лабораторий 31

Установка 32

Забота об окружающей среде 35

Гарантия/сервисная служба 36

В данном руководстве используются следующие символы:

Важная информация, касающаяся Вашей безопасности и о том,

как избежать повреждения машины.

Общая информация и полезные советы

Информация экологического характера

информация по технике безопасности electrolux 5

● Применяйте только средства

Информация по технике

(моющее средство, соль и

безопасности

ополаскиватель), подходящие

для посудомоечных машин.

● Не рекомендуется открывать

дверцу работающей

Для обеспечения Вашей

посудомоечной машины, из

безопасности и правильной

нее может вырваться горячий

эксплуатации машины, перед

пар.

ее установкой и первым

● Не извлекайте посуду из

использованием внимательно

посудомоечной машины

прочитайте данное

до окончания цикла мойки.

руководство, не пропуская

● Закончив мойку, отключите

рекомендации и

машину от электросети и

предупреждения. Чтобы

водопровода.

избежать нежелательных

ошибок и несчастных случаев,

● Техобслуживание этого

важно, чтобы все, кто

изделия должен выполнять

пользуется данной машиной,

только квалифицированный

были ознакомлены с ее

сервисный техник с

работой и правилами техники

использованием только

безопасности. В случае

оригинальных запасных частей.

продажи машины или передачи

ее в пользование другому лицу

Общие правила безопасности

передайте вместе с ней и

данное руководство, чтобы

● Моющие средства,

новый пользователь машины

применяемые в посудомоечных

получил соответствующую

машинах, могут вызвать

информацию о правильной

химические ожоги глаз, рта и

эксплуатации машины и

глотки. Они могут быть

правилах техники

опасными для жизни! Следуйте

безопасности.

инструкциям по безопасности

производителя моющего

средства.

Правильная эксплуатация

● Вода из посудомоечной

● Данная посудомоечная машина

машины не предназначена для

предназначена только для

питья. В Вашей машине могут

мытья посуды и столовых

находиться остатки моющего

приборов, пригодных для

средства.

машинной мойки.

● В любое время, когда не

● Не заливайте в посудомоечную

ведется загрузка или разгрузка

машину никаких

посуды, дверца посудомоечной

растворителей. Это может

машины должна быть закрыта.

привести к взрыву.

Таким образом будет

● Ножи и прочие предметы с

исключена вероятность того,

заостренными концами должны

что кто-нибудь зацепится за

укладываться либо в корзину

открытую дверцу и получит

для столовых приборов

травму.

острыми концами вниз, либо

● Не садитесь и на вставайте на

горизонтально в верхнюю

открытую дверцу.

корзину.

6 electrolux информация по технике безопасности

Безопасность детей

повреждены, что видна

внутренняя часть машины. Во

● Данное изделие

избежание риска несчастного

предназначено для

случая обратитесь в местный

эксплуатации взрослыми

сервисный центр.

людьми. Не разрешайте детям

без присмотра пользоваться

● Ни в коем случае не

машиной.

допускается сверление

отверстий в боковых стенках

● Держите все упаковочные

машины — этим можно

материалы вне досягаемости

повредить гидравлику или

детей. Существует риск

электропроводку.

смерти от удушения.

● Держите все моющие средства

в безопасном и недоступном

для детей месте.

● Не подпускайте детей к

посудомоечной машине, когда

При подключении к

электросети и водопроводу

открыта ее дверца.

внимательно выполняйте

указания, изложенные в

соответствующих разделах

Установка

руководства.

● Проверьте, нет ли на

посудомоечной машине

повреждений, полученных при

транспортировке. Ни в коем

случае не включайте в сеть

поврежденную машину. Если

Ваша машина повреждена,

обратитесь к поставщику.

● Перед эксплуатацией вся

упаковка должна быть снята.

● Все электрические и

сантехнические работы,

необходимые для подключения

данной машины, должны быть

выполнены

квалифицированным лицом.

● По соображениям

безопасности не пытайтесь

менять технические

характеристики или

конструкцию этого изделия.

● Ни в коем случае не

пользуйтесь посудомоечной

машиной, если повреждены

электрический кабель или

шланги для воды; или если

панель управления, рабочая

поверхность или цоколь так

описание машины electrolux 7

Описание машины

1

Верхняя корзина

2

Переключатель жесткости воды

3

Емкость для соли

4

Дозатор моющего средства

5

Дозатор ополаскивателя

6

Табличка с техническими данными

7

Фильтры

8

Нижний разбрызгиватель

9

Верхний разбрызгиватель

10

Верхняя панель

8 electrolux панель управления

панель управления electrolux 8

Панель управления

1

Инструкция к программе

2

Программный маркер

3

Индикатор Вкл/Выкл

4

Селектор программ

5

Кнопка СТАРТ/ОТМЕНА

6

Кнопка отложенного пуска

7

Световые индикаторы

панель управления electrolux 9

Световые индикаторы

Мойка

Светится, когда выполняются стадии мойки

и ополаскивания.

Сушка

Светится, когда выполняется стадия сушки.

Окончание программы

Загорается по окончании программы

мойки. Имеет также следующие

дополнительные функции визуальной

сигнализации:

— настройка устройства для смягчения

воды,

— включение тревоги в связи с неполадкой

в работе машины.

Соль

Загорается, если израсходована

специальная соль.

Ополаскиватель

Загорается, если израсходован

ополаскиватель.

Индикаторы наличия соли и

При включенной

ополаскивателя никогда не

посудомоечной машине

загораются во время

индикатор соли может

выполнения программы мойки,

светиться на панели

даже если необходимо внести

управления еще в течение 2-6

соль и/или ополаскиватель.

часов после пополнения

емкости солью. Если Вы

используете соль с более

продолжительным сроком

растворения, индикатор может

светиться дольше. На работу

машины это никак не влияет.

10 electrolux панель управления

Селектор программ и индикатор

Вкл/Выкл

● Программа мойки выбирается

поворотом селектора программ

против часовой стрелки или по

часовой стрелки в такое

положение, когда программный

маркер на селекторе будет

соответствовать желаемой

программе мойки, показанной на

панели управления.

Светится индикатор Вкл/Выкл

(положение Вкл)

● Чтобы выключить посудомоечную

машину, поверните селектор

программ так, чтобы программный

маркер соответствовал

индикатору Вкл/Выкл.

Индикатор Вкл/Выкл погаснет

(положение Выкл).

Селектором программ можно также

задать уровень устройства

смягчения воды.

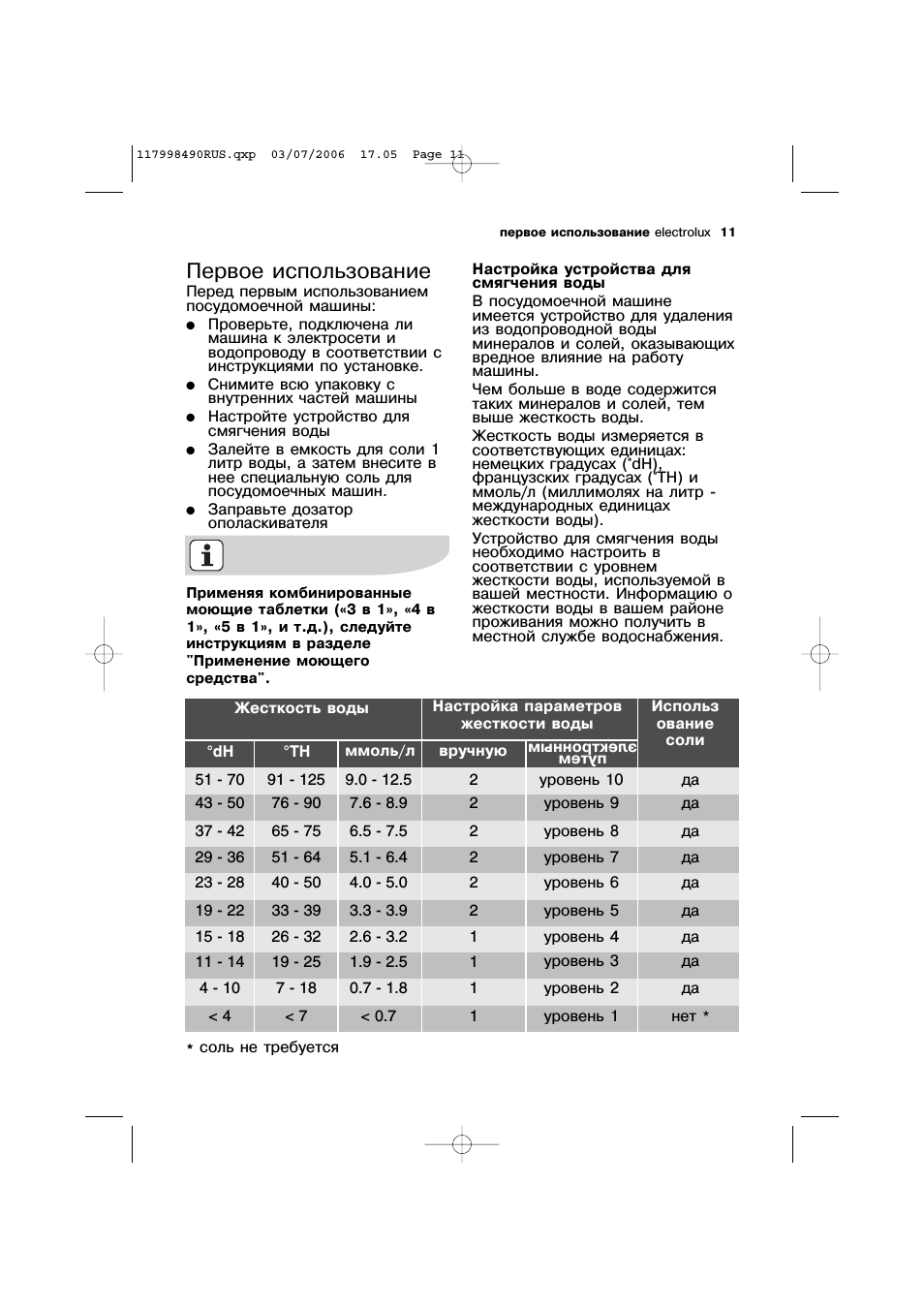

первое использование electrolux 11

Настройка устройства для

Первое использование

смягчения воды

Перед первым использованием

В посудомоечной машине

посудомоечной машины:

имеется устройство для удаления

● Проверьте, подключена ли

из водопроводной воды

машина к электросети и

минералов и солей, оказывающих

водопроводу в соответствии с

вредное влияние на работу

инструкциями по установке.

машины.

● Снимите всю упаковку с

Чем больше в воде содержится

внутренних частей машины

таких минералов и солей, тем

● Настройте устройство для

выше жесткость воды.

смягчения воды

Жесткость воды измеряется в

● Залейте в емкость для соли 1

соответствующих единицах:

литр воды, а затем внесите в

немецких градусах (°dH),

нее специальную соль для

французских градусах (°TH) и

посудомоечных машин.

ммоль/л (миллимолях на литр —

международных единицах

● Заправьте дозатор

жесткости воды).

ополаскивателя

Устройство для смягчения воды

необходимо настроить в

соответствии с уровнем

жесткости воды, используемой в

Применяя комбинированные

вашей местности. Информацию о

моющие таблетки («3 в 1», «4 в

жесткости воды в вашем районе

проживания можно получить в

1», «5 в 1», и т.д.), следуйте

местной службе водоснабжения.

инструкциям в разделе

«Применение моющего

средства».

Жесткость воды

Настройка параметров

Использ

жесткости воды

ование

соли

электронным

°dH °TH

ммоль/л вручную

путем

51 — 70 91 — 125 9.0 — 12.5 2

уровень 10 да

43 — 50 76 — 90 7.6 — 8.9 2

уровень 9 да

37 — 42 65 — 75 6.5 — 7.5 2

уровень 8 да

29 — 36 51 — 64 5.1 — 6.4 2

уровень 7 да

23 — 28 40 — 50 4.0 — 5.0 2

уровень 6 да

19 — 22 33 — 39 3.3 — 3.9 2

уровень 5 да

15 — 18 26 — 32 2.6 — 3.2 1

уровень 4 да

11 — 14 19 — 25 1.9 — 2.5 1

уровень 3 да

4 — 10 7 — 18 0.7 — 1.8 1

уровень 2 да

< 4 < 7 < 0.7 1

уровень 1 нет

*

соль не требуется

*

12 electrolux первое использование

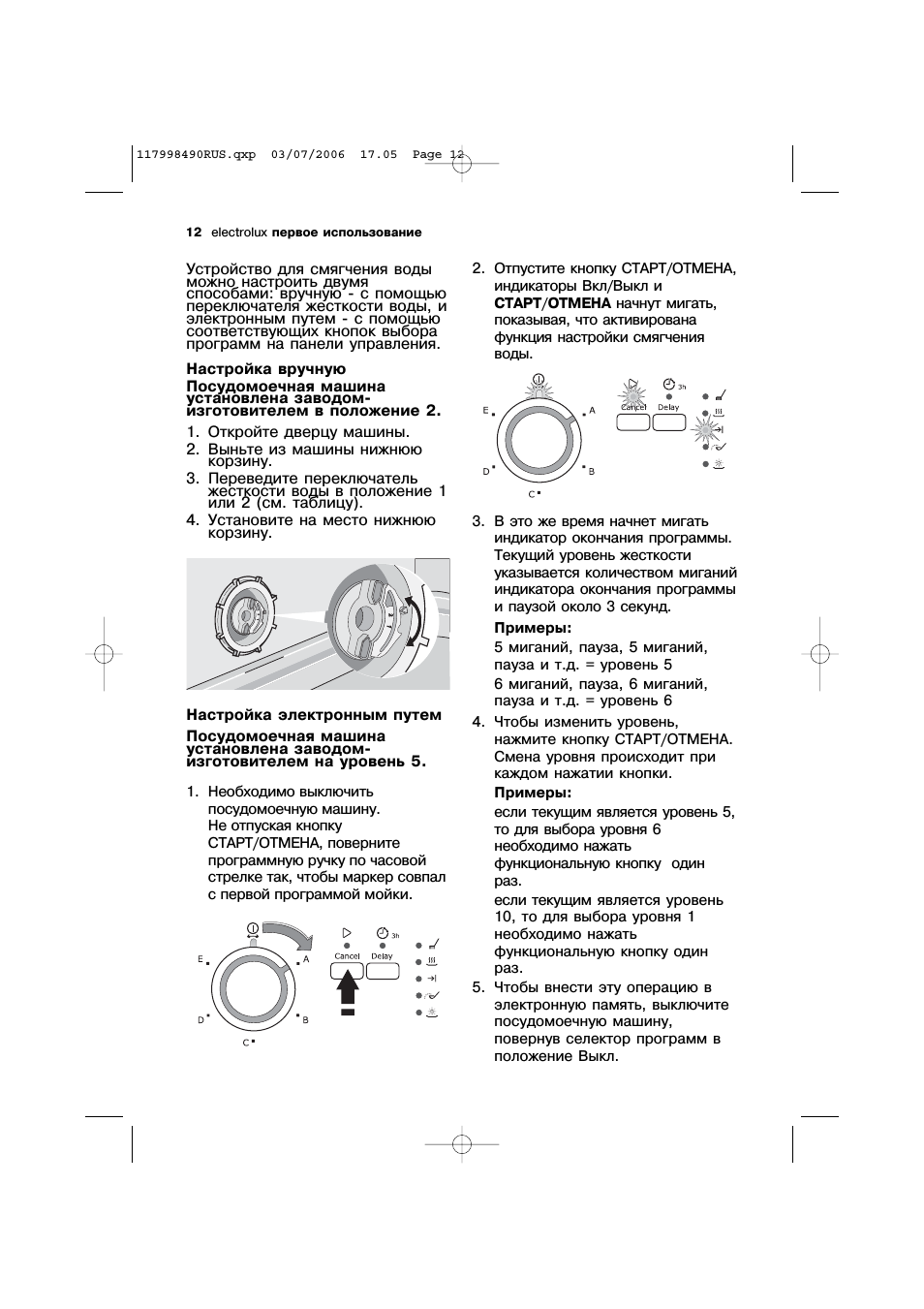

Устройство для смягчения воды

2. Отпустите кнопку СТАРТ/ОТМЕНА,

можно настроить двумя

индикаторы Вкл/Выкл и

способами: вручную — с помощью

СТАРТ/ОТМЕНА начнут мигать,

переключателя жесткости воды, и

электронным путем — с помощью

показывая, что активирована

соответствующих кнопок выбора

функция настройки смягчения

программ на панели управления.

воды.

Настройка вручную

Посудомоечная машина

установлена заводом-

изготовителем в положение 2.

1. Откройте дверцу машины.

2. Выньте из машины нижнюю

корзину.

3. Переведите переключатель

жесткости воды в положение 1

или 2 (см. таблицу).

4. Установите на место нижнюю

3. В это же время начнет мигать

корзину.

индикатор окончания программы.

Текущий уровень жесткости

указывается количеством миганий

индикатора окончания программы

и паузой около 3 секунд.

Примеры:

5 миганий, пауза, 5 миганий,

пауза и т.д. = уровень 5

6 миганий, пауза, 6 миганий,

пауза и т.д. = уровень 6

Настройка электронным путем

4. Чтобы изменить уровень,

Посудомоечная машина

нажмите кнопку СТАРТ/ОТМЕНА.

установлена заводом-

Смена уровня происходит при

изготовителем на уровень 5.

каждом нажатии кнопки.

1. Необходимо выключить

Примеры:

посудомоечную машину.

если текущим является уровень 5,

Не отпуская кнопку

то для выбора уровня 6

СТАРТ/ОТМЕНА, поверните

необходимо нажать

программную ручку по часовой

функциональную кнопку один

стрелке так, чтобы маркер совпал

раз.

с первой программой мойки.

если текущим является уровень

10, то для выбора уровня 1

необходимо нажать

функциональную кнопку один

раз.

5. Чтобы внести эту операцию в

электронную память, выключите

посудомоечную машину,

повернув селектор программ в

положение Выкл.

первое использование electrolux 13

Внесение специальной соли

4. Установите на место колпачок

емкости, удостоверившись, что

на резьбе и уплотняющей

прокладке не осталось следов

соли.

Используйте только соль,

специально предназначенную для

5. Плотно заверните колпачок по

посудомоечных машин.

часовой стрелке до щелчка.

Соль другого типа, не

предназначенная для

посудомоечных машин, например

столовая соль, повредит

устройство для смягчения воды.

Вносите соль только

Не беспокойтесь, если при

непосредственно перед

проведением полных циклов

внесении соли через край

программ мойки.

емкости перельется вода — это

В этом случае просыпавшиеся

вполне нормально.

крупицы соли или пролившаяся

соленая вода не будут оставаться

на дне машины так долго, что это

вызовет коррозию.

Порядок внесения соли:

1. Откройте дверцу, извлеките

нижнюю корзину и, вращая

против часовой стрелки,

отвинтите колпачок емкости

для соли.

2. Залейте в емкость 1 литр воды

(это необходимо сделать

только перед внесением

соли впервые).

3. С помощью воронки засыпьте

соль в емкость так, чтобы она

заполнилась доверху.

14 electrolux первое использование

Внесение ополаскивателя

Исходя из результатов мойки и

сушки, отрегулируйте дозировку

Ополаскиватель обеспечивает

ополаскивателя с помощью 6-

тщательное ополаскивание и

позиционного переключателя

сушку посуды без пятен и полос.

(положение 1 соответствует

Машина автоматически добавляет

минимальной, а положение 6 —

ополаскиватель во время

максимальной дозировке).

последнего цикла полоскания.

1. Откройте емкость, нажав

деблокирующую кнопку (A).

Дозировка установлена заводом-

изготовителем в положение 4.

Если после мойки на посуде

2. Залейте ополаскиватель в

останутся капли воды и

емкость. Максимальный

известковые пятна, дозировку

уровень заполнения

ополаскивателя следует

соответствует отметке “max”.

увеличить.

При обнаружении на посуде

полос липкого белесого налета, а

на стекле и лезвиях ножей —

голубоватой пленки, дозировку

необходимо уменьшить.

3. Обязательно закрывайте

крышку после каждой заливки

ополаскивателя.

Во избежание избыточного

пенообразования при

следующей мойке, удалите

Дозатор вмещает примерно

весь пролившийся

ополаскиватель куском ткани,

110 мл ополаскивателя, которого,

хорошо впитывающей

в зависимости от установленной

жидкость.

дозировки, хватает на 16-40

Используйте только

циклов мойки посуды.

фирменный ополаскиватель

для посудомоечных машин.

Ни в коем случае не заливайте

в дозатор ополаскивателя

другие составы (средство для

чистки посудомоечных машин,

жидкое моющее средство и

т.п.). Это повредит машину.

повседневная эксплуатация electrolux 15

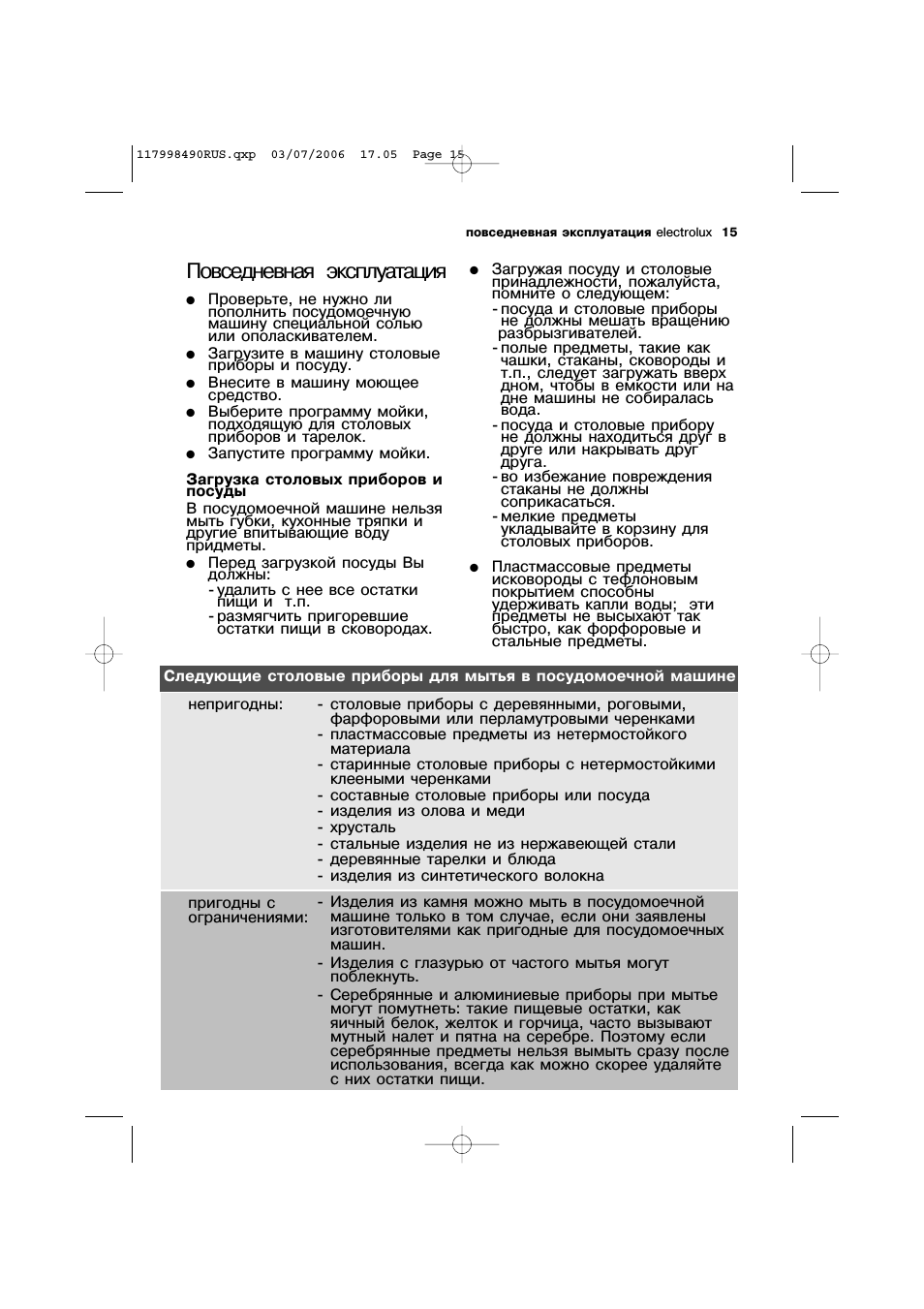

● Загружая посуду и столовые

Повседневная эксплуатация

принадлежности, пожалуйста,

помните о следующем:

● Проверьте, не нужно ли

пополнить посудомоечную

— посуда и столовые приборы

машину специальной солью

не должны мешать вращению

или ополаскивателем.

разбрызгивателей.

— полые предметы, такие как

● Загрузите в машину столовые

чашки, стаканы, сковороды и

приборы и посуду.

т.п., следует загружать вверх

● Внесите в машину моющее

дном, чтобы в емкости или на

средство.

дне машины не собиралась

● Выберите программу мойки,

вода.

подходящую для столовых

— посуда и столовые прибору

приборов и тарелок.

не должны находиться друг в

друге или накрывать друг

● Запустите программу мойки.

друга.

Загрузка столовых приборов и

— во избежание повреждения

посуды

стаканы не должны

соприкасаться.

В посудомоечной машине нельзя

— мелкие предметы

мыть губки, кухонные тряпки и

укладывайте в корзину для

другие впитывающие воду

столовых приборов.

придметы.

● Перед загрузкой посуды Вы

● Пластмассовые предметы

должны:

исковороды с тефлоновым

— удалить с нее все остатки

покрытием способны

пищи и т.п.

удерживать капли воды; эти

— размягчить пригоревшие

предметы не высыхают так

остатки пищи в сковородах.

быстро, как форфоровые и

стальные предметы.

Следующие столовые приборы для мытья в посудомоечной машине

непригодны: — столовые приборы с деревянными, роговыми,

фарфоровыми или перламутровыми черенками

— пластмассовые предметы из нетермостойкого

материала

— старинные столовые приборы с нетермостойкими

клееными черенками

— составные столовые приборы или посуда

— изделия из олова и меди

— хрусталь

— стальные изделия не из нержавеющей стали

— деревянные тарелки и блюда

— изделия из синтетического волокна

пригодны с

— Изделия из камня можно мыть в посудомоечной

ограничениями:

машине только в том случае, если они заявлены

изготовителями как пригодные для посудомоечных

машин.

— Изделия с глазурью от частого мытья могут

поблекнуть.

— Серебрянные и алюминиевые приборы при мытье

могут помутнеть: такие пищевые остатки, как

яичный белок, желток и горчица, часто вызывают

мутный налет и пятна на серебре. Поэтому если

серебрянные предметы нельзя вымыть сразу после

использования, всегда как можно скорее удаляйте

с них остатки пищи.

16 electrolux повседневная эксплуатация

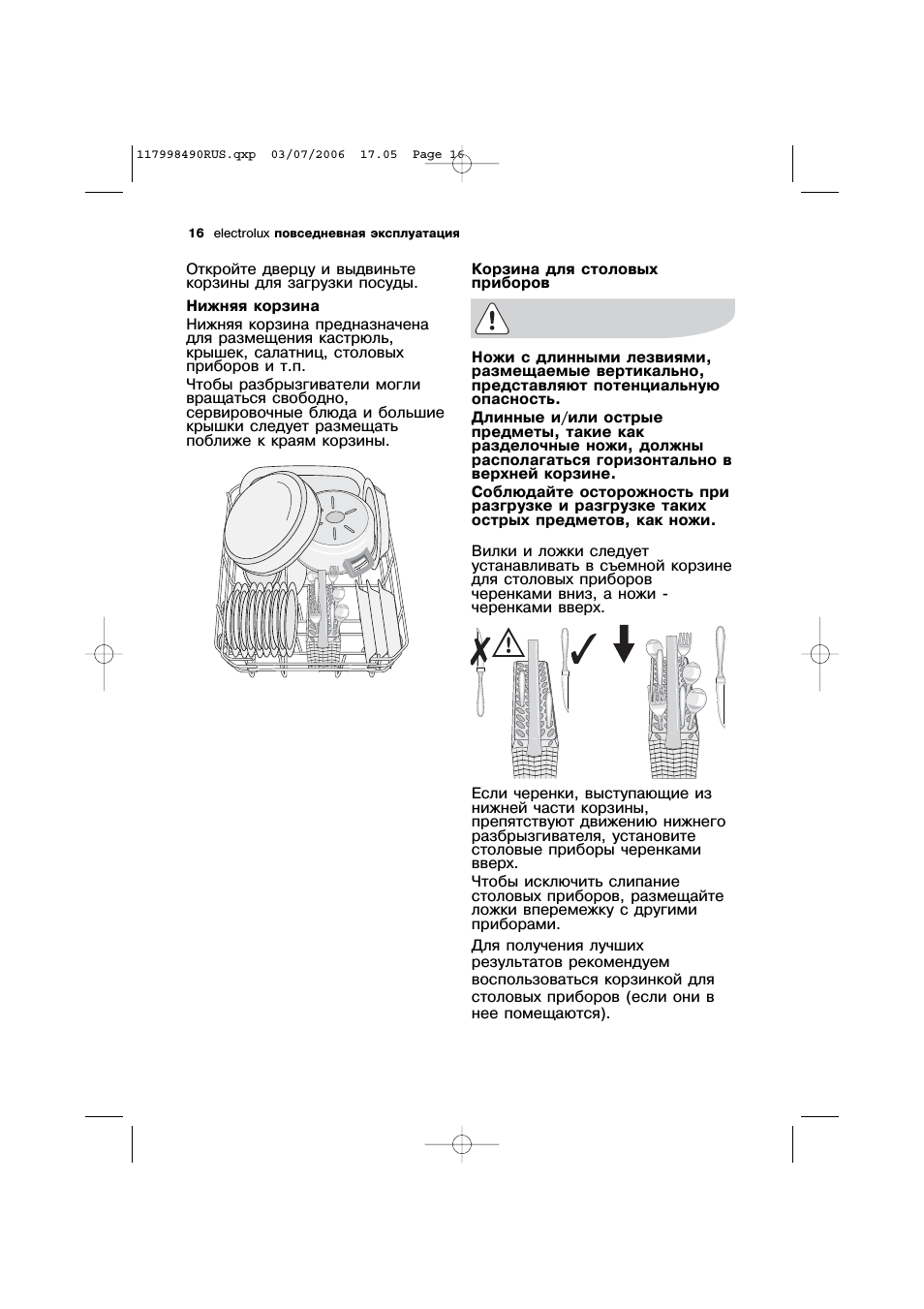

Откройте дверцу и выдвиньте

Корзина для столовых

корзины для загрузки посуды.

приборов

Нижняя корзина

Нижняя корзина предназначена

для размещения кастрюль,

крышек, салатниц, столовых

Ножи с длинными лезвиями,

приборов и т.п.

размещаемые вертикально,

Чтобы разбрызгиватели могли

представляют потенциальную

вращаться свободно,

опасность.

сервировочные блюда и большие

Длинные и/или острые

крышки следует размещать

предметы, такие как

поближе к краям корзины.

разделочные ножи, должны

располагаться горизонтально в

верхней корзине.

Соблюдайте осторожность при

разгрузке и разгрузке таких

острых предметов, как ножи.

Вилки и ложки следует

устанавливать в съемной корзине

для столовых приборов

черенками вниз, а ножи —

черенками вверх.

Если черенки, выступающие из

нижней части корзины,

препятствуют движению нижнего

разбрызгивателя, установите

столовые приборы черенками

вверх.

Чтобы исключить слипание

столовых приборов, размещайте

ложки вперемежку с другими

приборами.

Для получения лучших

результатов рекомендуем

воспользоваться корзинкой для

столовых приборов (если они в

нее помещаются).

повседневная эксплуатация electrolux 17

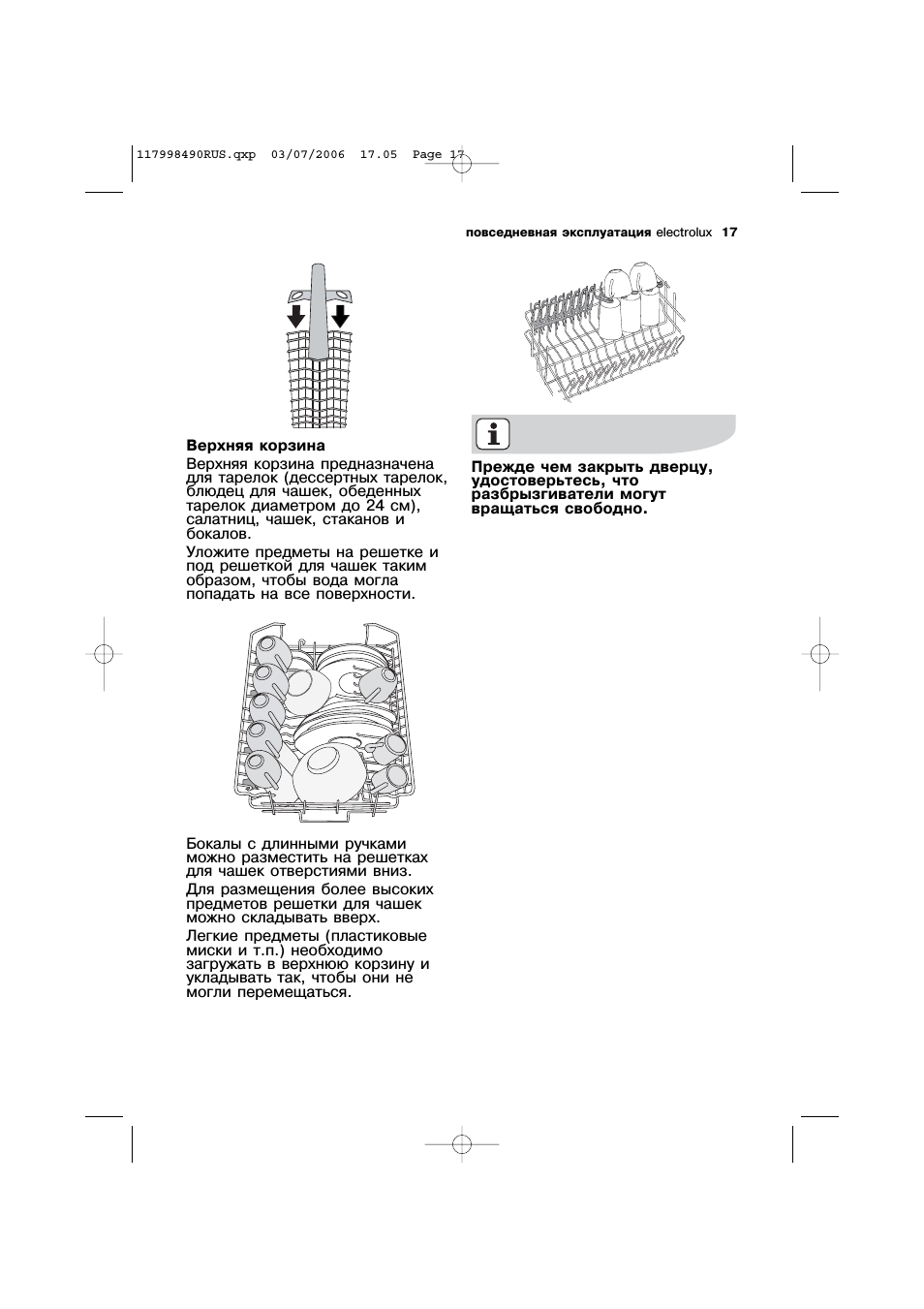

Верхняя корзина

Верхняя корзина предназначена

Прежде чем закрыть дверцу,

для тарелок (дессертных тарелок,

удостоверьтесь, что

блюдец для чашек, обеденных

разбрызгиватели могут

тарелок диаметром до 24 см),

вращаться свободно.

салатниц, чашек, стаканов и

бокалов.

Уложите предметы на решетке и

под решеткой для чашек таким

образом, чтобы вода могла

попадать на все поверхности.

Бокалы с длинными ручками

можно разместить на решетках

для чашек отверстиями вниз.

Для размещения более высоких

предметов решетки для чашек

можно складывать вверх.

Легкие предметы (пластиковые

миски и т.п.) необходимо

загружать в верхнюю корзину и

укладывать так, чтобы они не

могли перемещаться.

18 electrolux повседневная эксплуатация

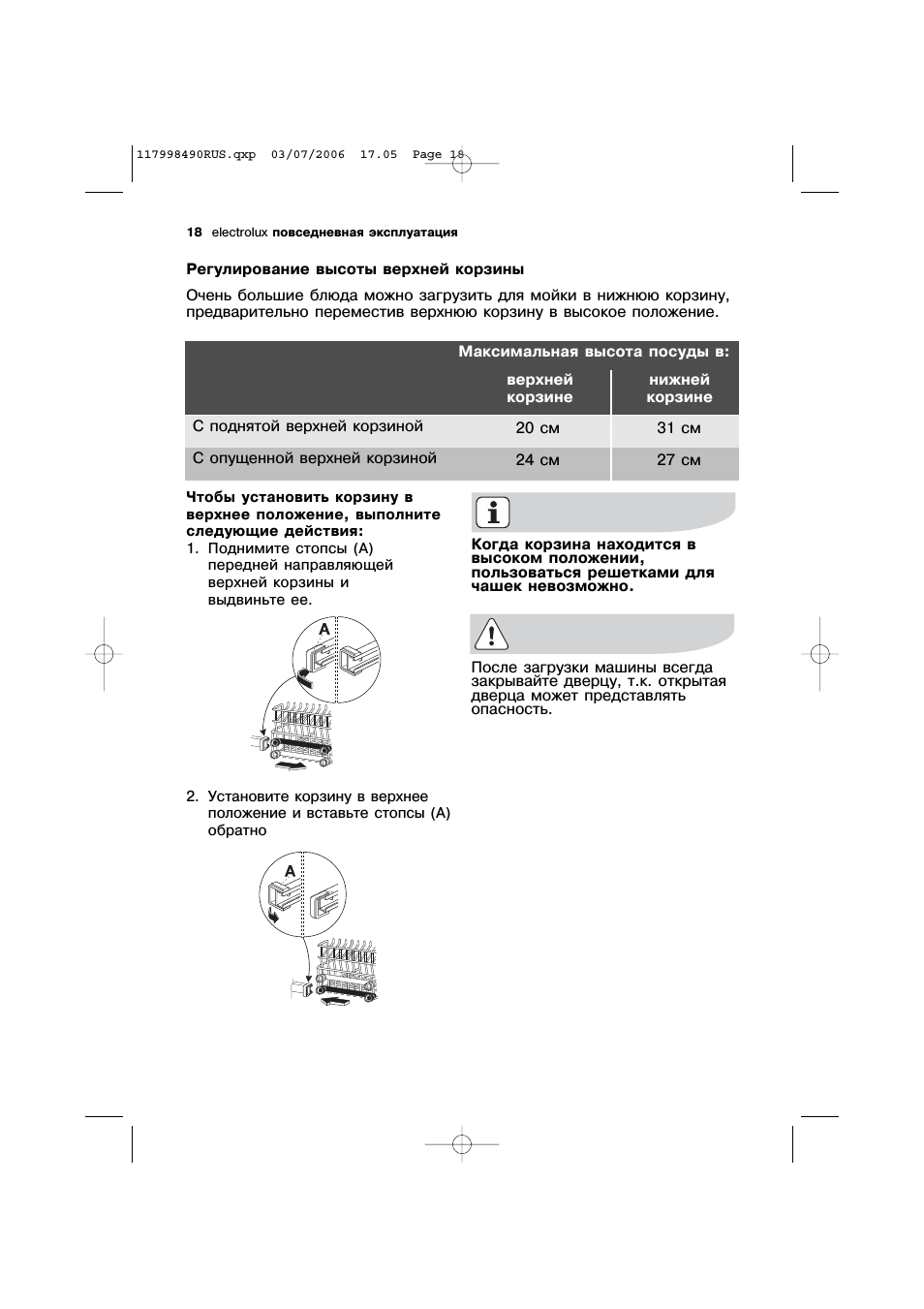

Регулирование высоты верхней корзины

Очень большие блюда можно загрузить для мойки в нижнюю корзину,

предварительно переместив верхнюю корзину в высокое положение.

Максимальная высота посуды в:

верхней

нижней

корзине

корзине

С поднятой верхней корзиной

20 см 31 см

С опущенной верхней корзиной

24 см 27 см

Чтобы установить корзину в

верхнее положение, выполните

следующие действия:

Когда корзина находится в

1. Поднимите стопсы (А)

высоком положении,

передней направляющей

пользоваться решетками для

верхней корзины и

чашек невозможно.

выдвиньте ее.

После загрузки машины всегда

закрывайте дверцу, т.к. открытая

дверца может представлять

опасность.

2. Установите корзину в верхнее

положение и вставьте стопсы (А)

обратно

повседневная эксплуатация electrolux 19

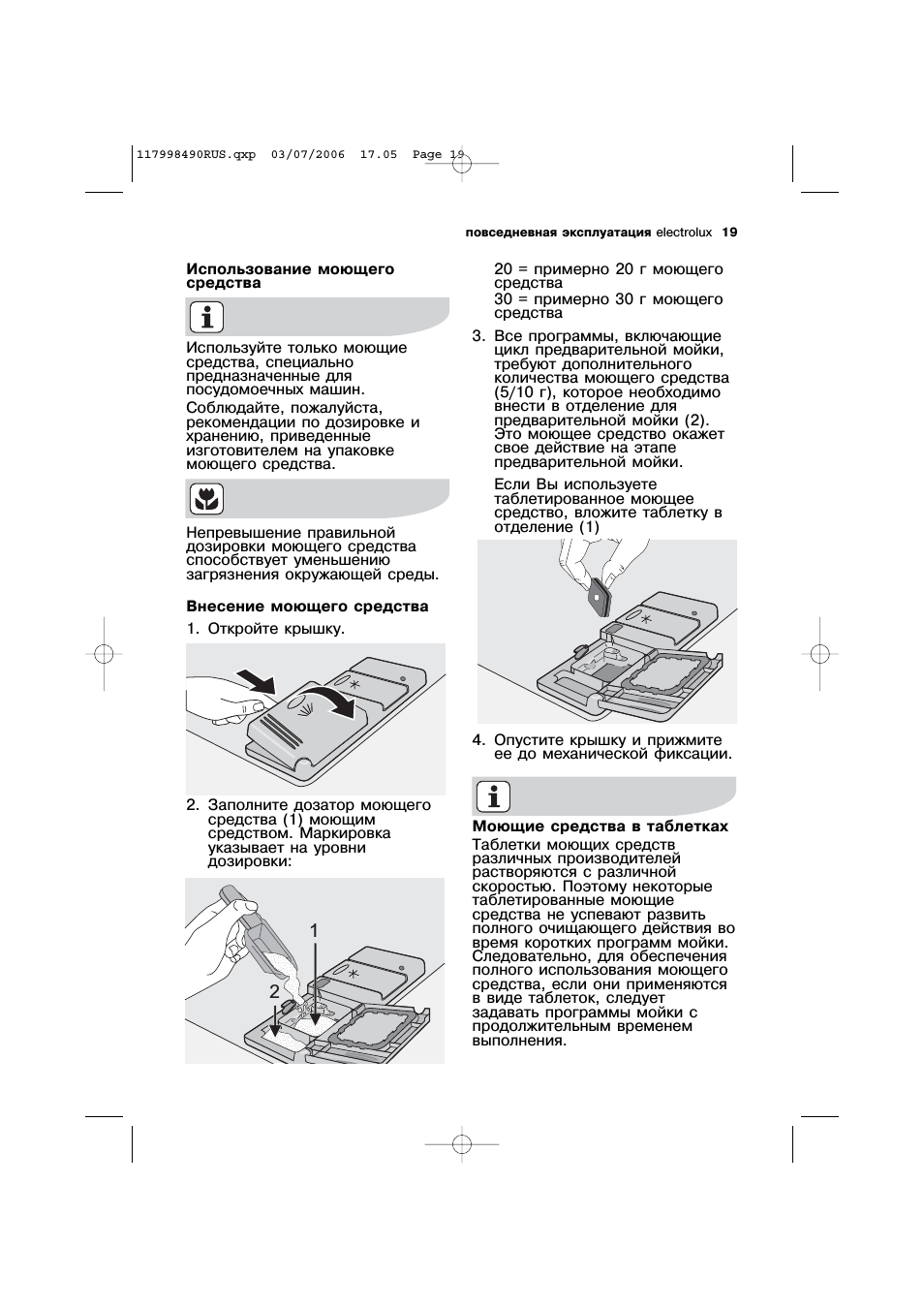

Использование моющего

20 = примерно 20 г моющего

средства

средства

30 = примерно 30 г моющего

средства

3. Все программы, включающие

Используйте только моющие

цикл предварительной мойки,

средства, специально

требуют дополнительного

предназначенные для

количества моющего средства

посудомоечных машин.

(5/10 г), которое необходимо

Соблюдайте, пожалуйста,

внести в отделение для

рекомендации по дозировке и

предварительной мойки (2).

хранению, приведенные

Это моющее средство окажет

изготовителем на упаковке

свое действие на этапе

моющего средства.

предварительной мойки.

Если Вы используете

таблетированное моющее

средство, вложите таблетку в

отделение (1)

Непревышение правильной

дозировки моющего средства

способствует уменьшению

загрязнения окружающей среды.

Внесение моющего средства

1. Откройте крышку.

4. Опустите крышку и прижмите

ее до механической фиксации.

2. Заполните дозатор моющего

средства (1) моющим

Моющие средства в таблетках

средством. Маркировка

Таблетки моющих средств

указывает на уровни

различных производителей

дозировки:

растворяются с различной

скоростью. Поэтому некоторые

таблетированные моющие

средства не успевают развить

полного очищающего действия во

время коротких программ мойки.

Следовательно, для обеспечения

полного использования моющего

средства, если они применяются

в виде таблеток, следует

задавать программы мойки с

продолжительным временем

выполнения.

20 electrolux повседневная эксплуатация

Применение комбинированных

Если результаты сушки

моющих таблеток

неудовлетворительные,

рекомендуется следущее:

Эти таблетки объединяют в себе

функции мойки, ополаскивания и

1. Заполните ополаскивателем его

специальной соли. Их состав

дозатор.

зависит от типа таблеток («3 в 1»,

2. Установите регулятор подачи

«4 в 1», «5 в 1», и т.д.).

ополаскивателя на 2.

1. Проверяйте, соответствуют ли

эти таблетки уровню жесткости

Если Вы решили вернуться к

используемой Вами воды.

использованию обычных

Следуйте инструкциям

моющих средств, рекомендуем

изготовителя.

следующее:

1. Снова заполните емкость для

соли и дозатор ополаскивателя.

Заполнение емкости для

2. Установите переключатель

специальной соли и дозатора

жесткости воды на самый

ополаскивателя больше не

высокий уровень и выполните

требуется. В этом случае

одну обычную программу мойки,

индикатор ополаскивателя будет

не загружая никакой посуды.

постоянно светиться, когда машина

3. Установите переключатель

включена (индикатор

жесткости воды на уровень,

ополаскивателя есть не у всех

соответствующий жесткости

посудомоечных машин).

воды в вашей местности.

2. Установите самое малое

4. Настройте дозировку

положение для жесткости воды

ополаскивателя.

и подачи ополаскивающего

средства.

3. Перед запуском программы

мойки положите

комбинированную моющую

таблетку в ячейку его подачи.
