РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
И ИНСТРУКЦИЯ ПО УСТАНОВКЕ
АВТОСИГНАЛИЗАЦИЯ
TOMAHAWK TW-7010
Новые версии инструкций ищите на сайте http://intorg.ru
TOMAHAWK TW-7010
СОДЕРЖАНИЕ:
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
I. Основные функции системы. 3
II. Индикация дисплея LCD. 4
III. Брелоки дистанционного управления. 7
IV. Функции, выполняемые при помощи брелока. 8
V. Как пользоваться охранным комплексом: 9
1. Постановка в охрану. 9
2. Тихая постановка в охрану. 9
3. Отключение датчика удара и дополнительного датчика. 9
4. Отключение режима охраны. 9
5. Двушаговое отключение режима охраны. 10
6. Охрана с заведенным двигателем. 10
7. Автоматическая постановка в охрану. 10
8. Автоматическая перепостановка в охрану. 11
9. Режим охраны. 11
10. Режим иммобилайзера. 11
11. Функция безопасного вождения. 12
12. Управление центральным замком
во время движения. 12
13. Поиск автомобиля. 12
14. Паник-функция. 12
15. Anti-Hijack. 12
16. Дистанционный Anti-Hijack. 13
17. Режим Valet. 13
18. Защита от ложных срабатываний. 14
19. Дистанционный опрос состояния. 14
20. Дистанционное отпирание багажника. 14
21. Дистанционное отключение сирены. 15
22. Управление дополнительным каналом. 15
23. Аварийная постановка/снятие с охраны. 15
24. Персональный код (PIN код). 16
25. Программирование нового PIN кода. 16
26. Программирование новых брелоков. 18
27. Информация о запрограммированных брелоках. 18
28. Информация о работоспособности датчиков. 18
29. Отображение информации на LCD брелоке. 19
30. Функциональные возможности брелока-пейджера. 18
31. Индикация светодиода. 20
32. Порядок замены элемента питания в брелоке
с LCD дисплеем. 20
33. Режим программирования функций. 20
34. Возврат к заводским установкам. 21
VI. Таблица программирования. 22
Описание программируемых функций 23
1Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010
РУКОВОДСТВО ПО УСТАНОВКЕ.
I. Основные принципы установки. 25
II. Выбор расположения основных блоков. 25
III. Подключение системы. 26
IV. Схемы. 28
V. Технические данные. 35
VI. Комплектация. 36
Вы приобрели профессиональную противоугонную сигнализаци ю. Д анный охранный комплекс из готовл ен с вели чайшей
тщательностью, в нем используются новейшие достижения и технологии.
Сигнализация обеспечит Вашему автомобилю надежную защиту от
посягатель ств угонщиков и грабителей, благодаря н ове йшим
технологиям. Вы сможете полностью контролировать ситуацию внутри и
рядом с Вашим «любимцем». Широкие сервисные функции охранного
комплекса раскроют перед Вами новые возможности автомобиля.
2
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

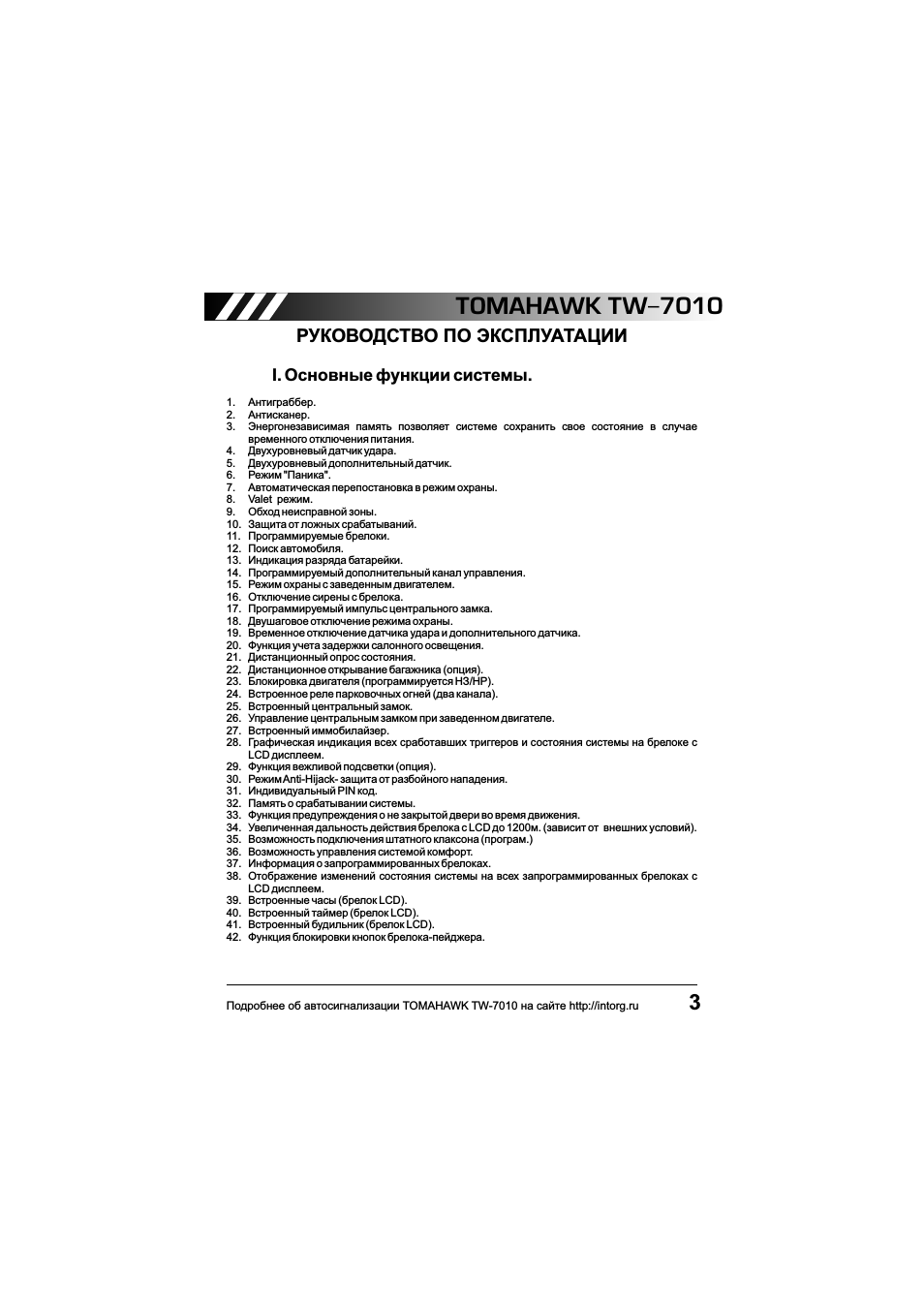

I. Основные функции системы.
1. Антиграббер.
2. Антисканер.
3. Энергонезависимая память позволяет системе сохранить свое состояние в случае
временного отключения питания.
4. Двухуровневый датчик удара.
5. Двухуровневый дополнительный датчик.
6. Режим «Паника».
7. Автоматическая перепостановка в режим охраны.
8. Valet режим.
9. Обход неисправной зоны.
10. Защита от ложных срабатываний.
11. Программируемые брелоки.
12. Поиск автомобиля.
13. Индикация разряда батарейки.
14. Программируемый дополнительный канал управления.
15. Режим охраны с заведенным двигателем.
16. Отключение сирены с брелока.
17. Программируемый импульс центрального замка.
18. Двушаговое отключение режима охраны.
19. Временное отключение датчика удара и дополнительного датчика.
20. Функция учета задержки салонного освещения.
21. Дистанционный опрос состояния.
22. Дистанционное открывание багажника (опция).
23. Блокировка двигателя (программируется НЗ/НР).
24. Встроенное реле парковочных огней (два канала).
25. Встроенный центральный замок.
26. Управление центральным замком при заведенном двигателе.
27. Встроенный иммобилайзер.
28. Графическая индикация всех сработавших триггеров и состояния системы на брелоке с
LCD дисплеем.
29. Функция вежливой подсветки (опция).
30. Режим Anti-Hijack- защита от разбойного нападения.
31. Индивидуальный PIN код.
32. Память о срабатывании системы.
33. Функция предупреждения о не закрытой двери во время движения.
34. Увеличенная дальность действия брелока с LCD до 1200м. (зависит от внешних условий).
35. Возможность подключения штатного клаксона (програм.)
36. Возможность управления системой комфорт.
37. Информация о запрограммированных брелоках.
38. Отображение изменений состояния системы на всех запрограммированных брелоках с
LCD дисплеем.
39. Встроенные часы (брелок LCD).
40. Встроенный таймер (брелок LCD).
41. Встроенный будильник (брелок LCD).
42. Функция блокировки кнопок брелока-пейджера.
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
3
TOMAHAWK TW-7010

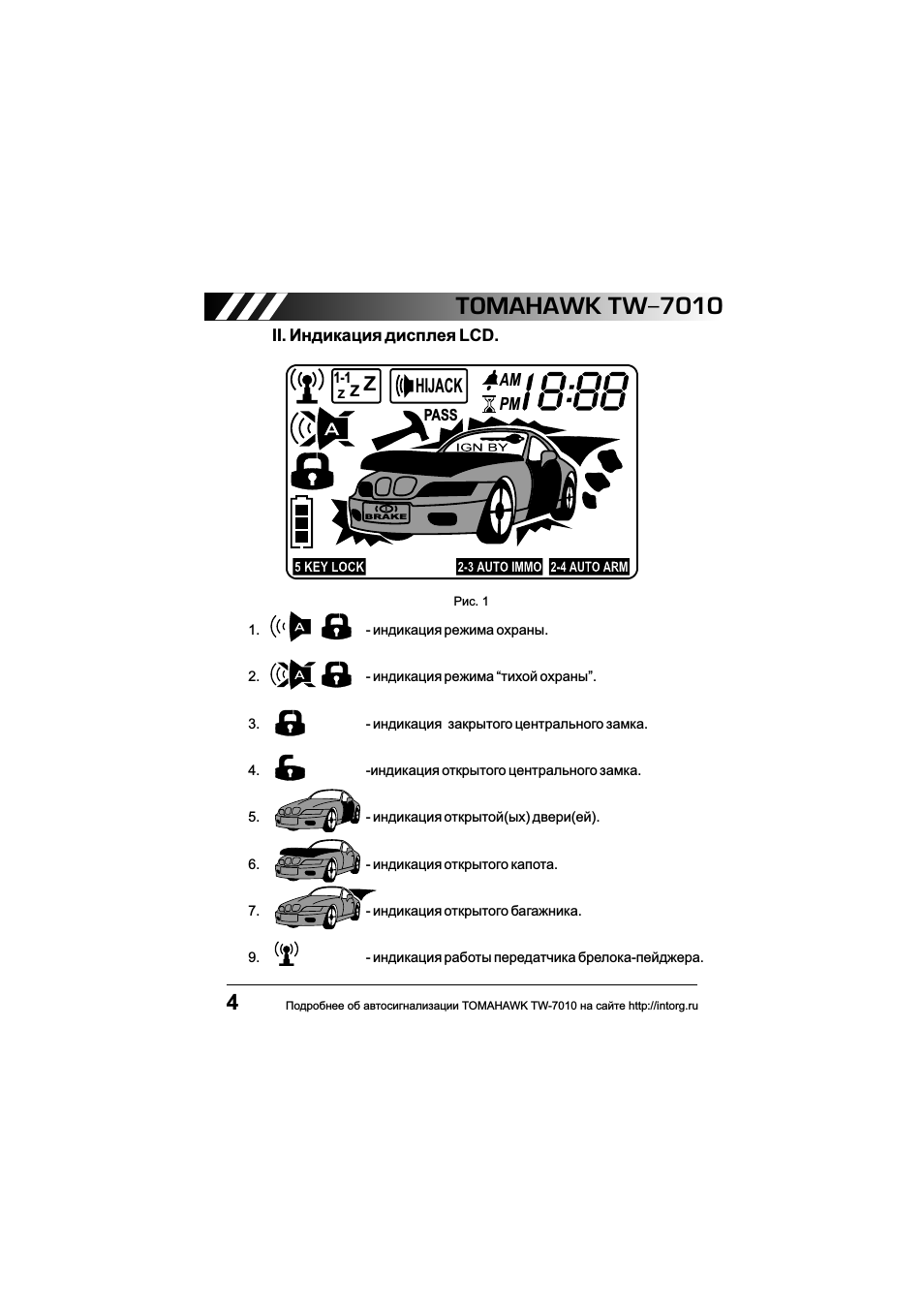

II. Индикация дисплея LCD.
1-1
Z
Z
Z
HIJACK
PASS
1. — индикация режима охраны.
2. — индикация режима “тихой охраны”.
3. — индикация закрытого центрального замка.
4. -индикация открытого центрального замка.
5. — индикация открытой(ых) двери(ей).
AM
PM
Рис. 1
6. — индикация открытого капота.
7. — индикация открытого багажника.
9. — индикация работы передатчика брелока-пейджера.
4
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010

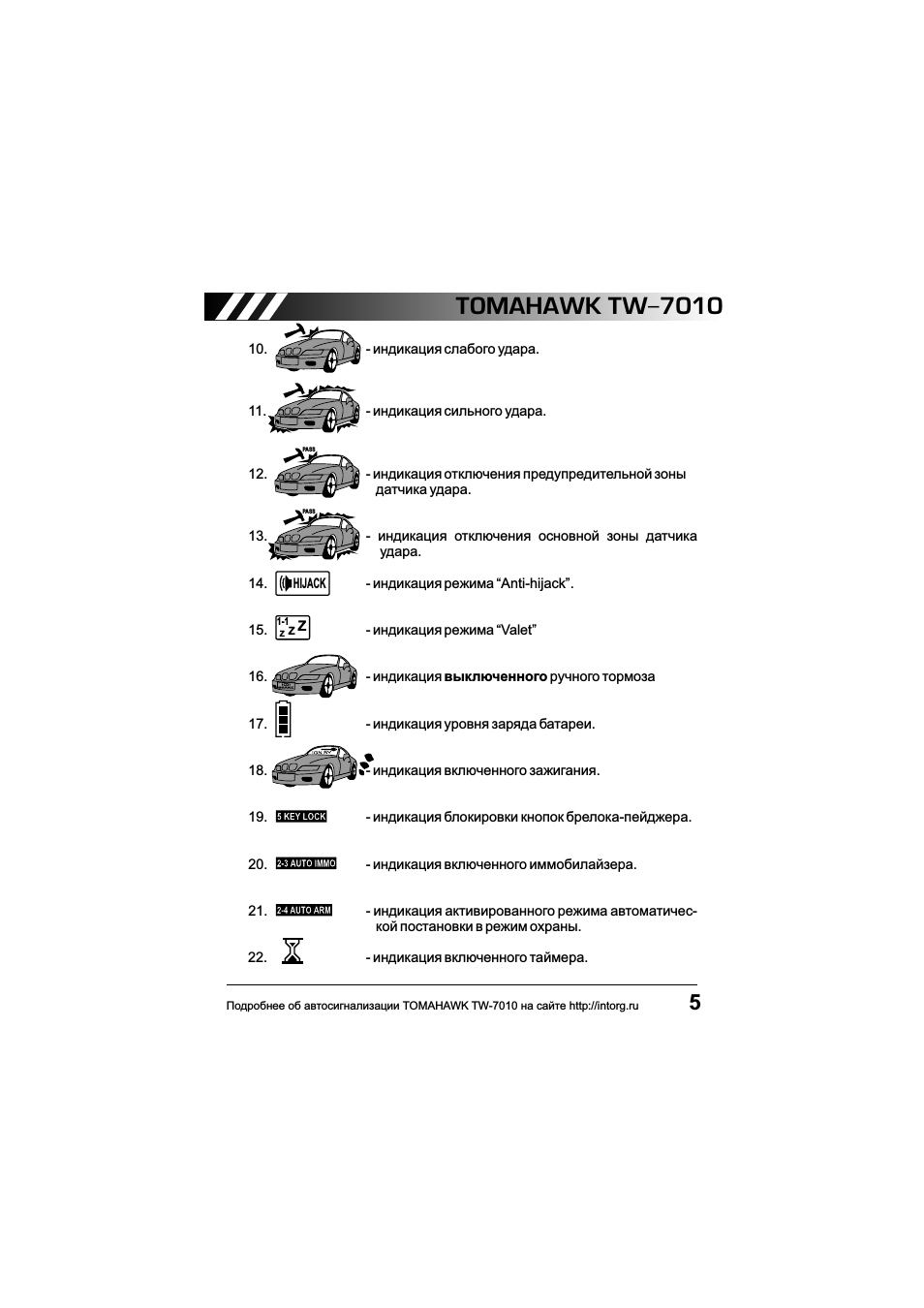

10. — индикация слабого удара.
11. — индикация сильного удара.
PASS
12. — индикация отключения предупредительной зоны
датчика удара.
PASS
13. — индикация отключения основной зоны датчика
удара.
14. — индикация режима “Anti-hijack”.
HIJACK
1-1
15. — индикация режима “Valet”
16. — индикация выключенного ручного тормоза
17. — индикация уровня заряда батареи.
Z
Z
Z
18. — индикация включенного зажигания.
19. — индикация блокировки кнопок брелока-пейджера.
20. — индикация включенного иммобилайзера.
21. — индикация активированного режима автоматичес-
кой постановки в режим охраны.
22. — индикация включенного таймера.
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
5
TOMAHAWK TW-7010

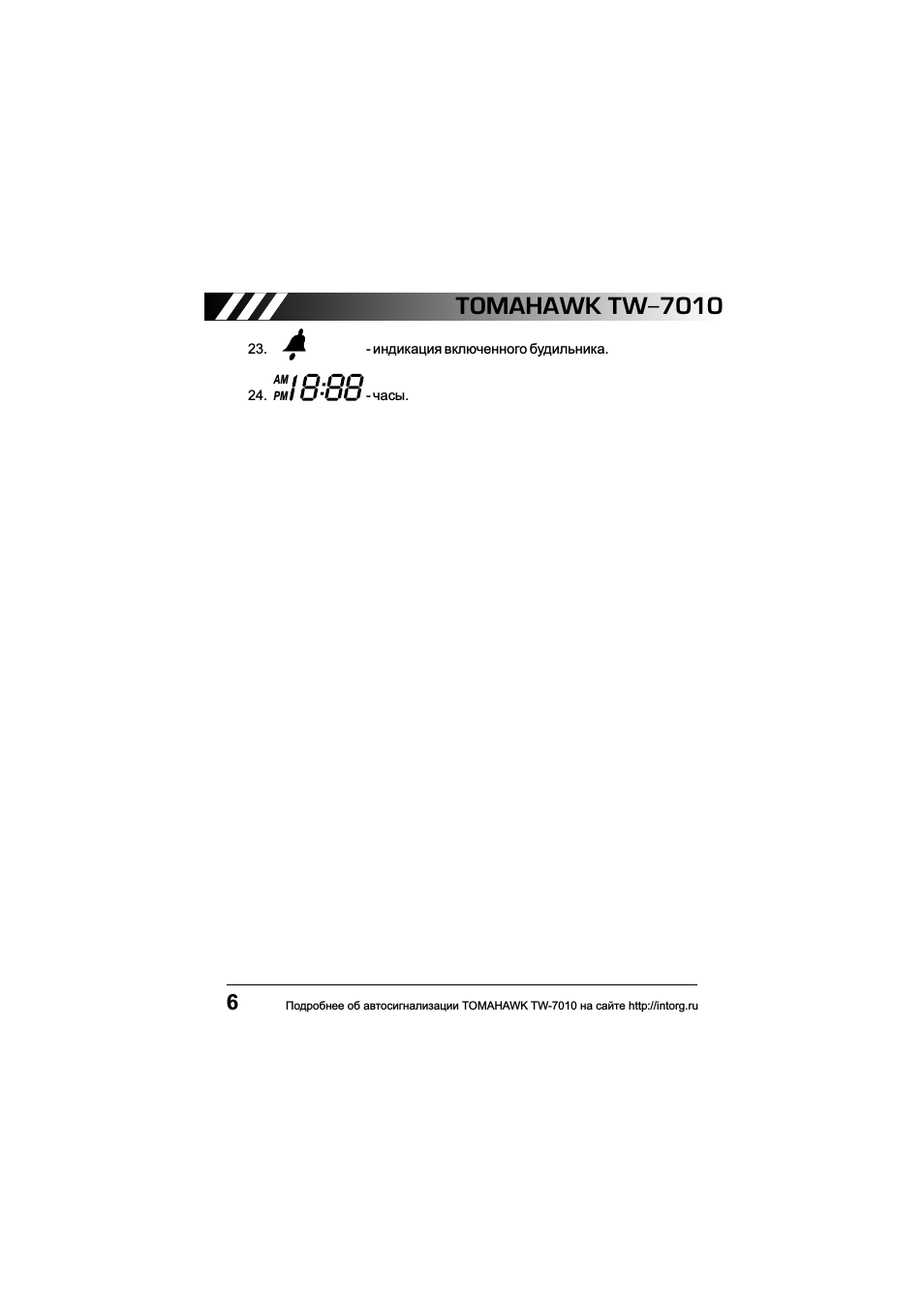

23. — индикация включенного будильника.
AM
24. — часы.
PM
6 Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010

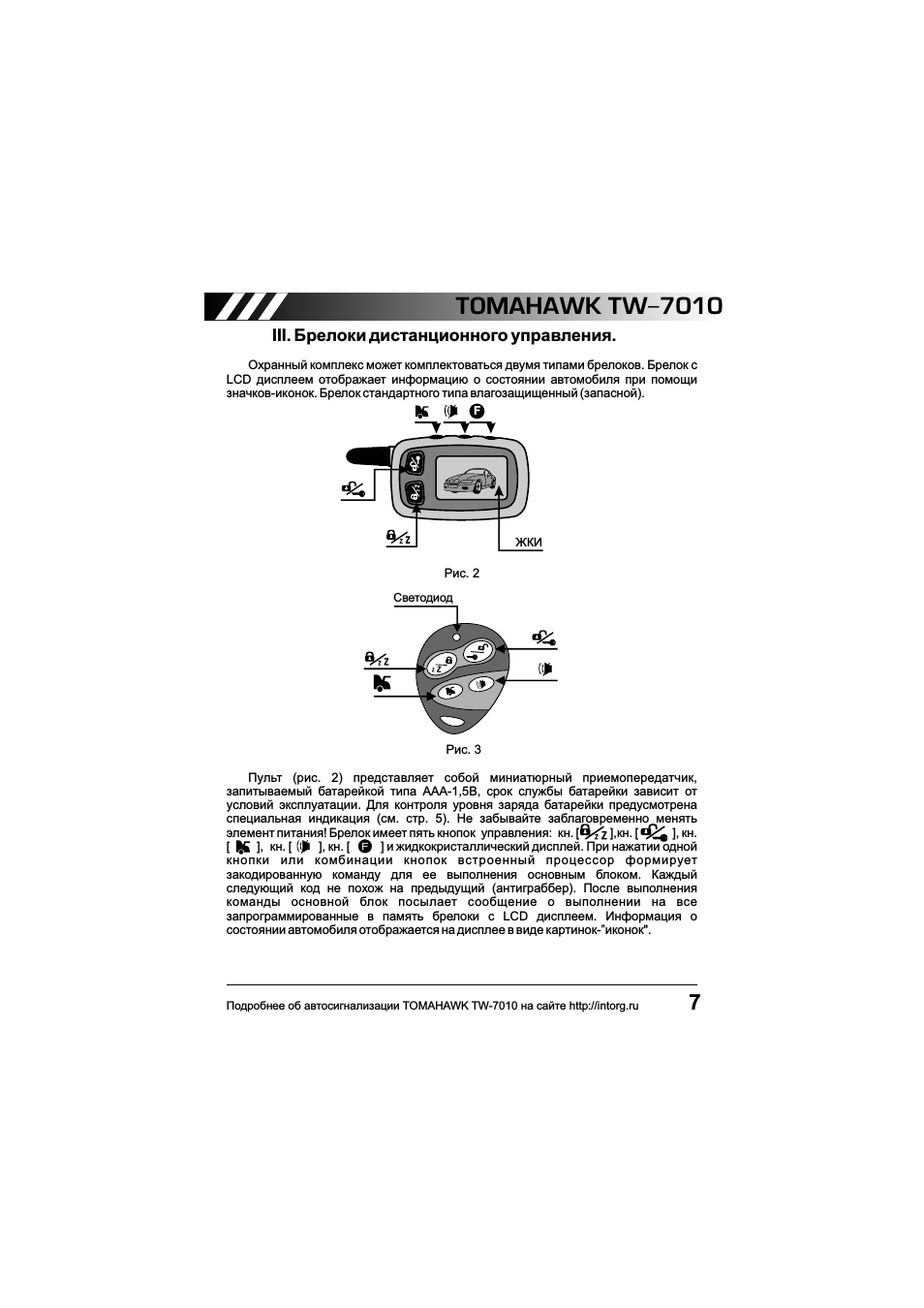

III. Брелоки дистанционного управления.
Охранный комплекс может комплектоваться двумя типами брелоков. Брелок с
LCD дисплеем отображает информацию о состоянии автомобиля при помощи
значков-иконок. Брелок стандартного типа влагозащищенный (запасной).
F
ЖКИ
Рис. 2
Светодиод
Рис. 3
Пульт (рис. 2) представляет собой миниатюрный приемопередатчик,
запитываемый батарейкой типа ААА-1,5В, срок службы батарейки зависит от
условий эксплуатации. Для контроля уровня заряда батарейки предусмотрена
специальная индикация (см. стр. 5). Не забывайте заблаговременно менять
элемент питания! Брелок имеет пять кнопок управления: кн. [ ],кн. [ ], кн.
[ ], кн. [ ], кн. [ ] и жидкокристаллический дисплей. При нажатии одной
кн оп ки или ко мбинации кн оп ок вс тр ое нн ый проц ес со р фо рм ир ует
закодированную команду для ее выполнения основным блоком. Каждый
следующий код не похож на предыдущий (антиграббер). После выполнения
команды основн ой блок посылает сообщение о выполнении на все
запрограммированные в память брелоки с LCD дисплеем. Информация о
состоянии автомобиля отображается на дисплее в виде картинок-”иконок».
7Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010

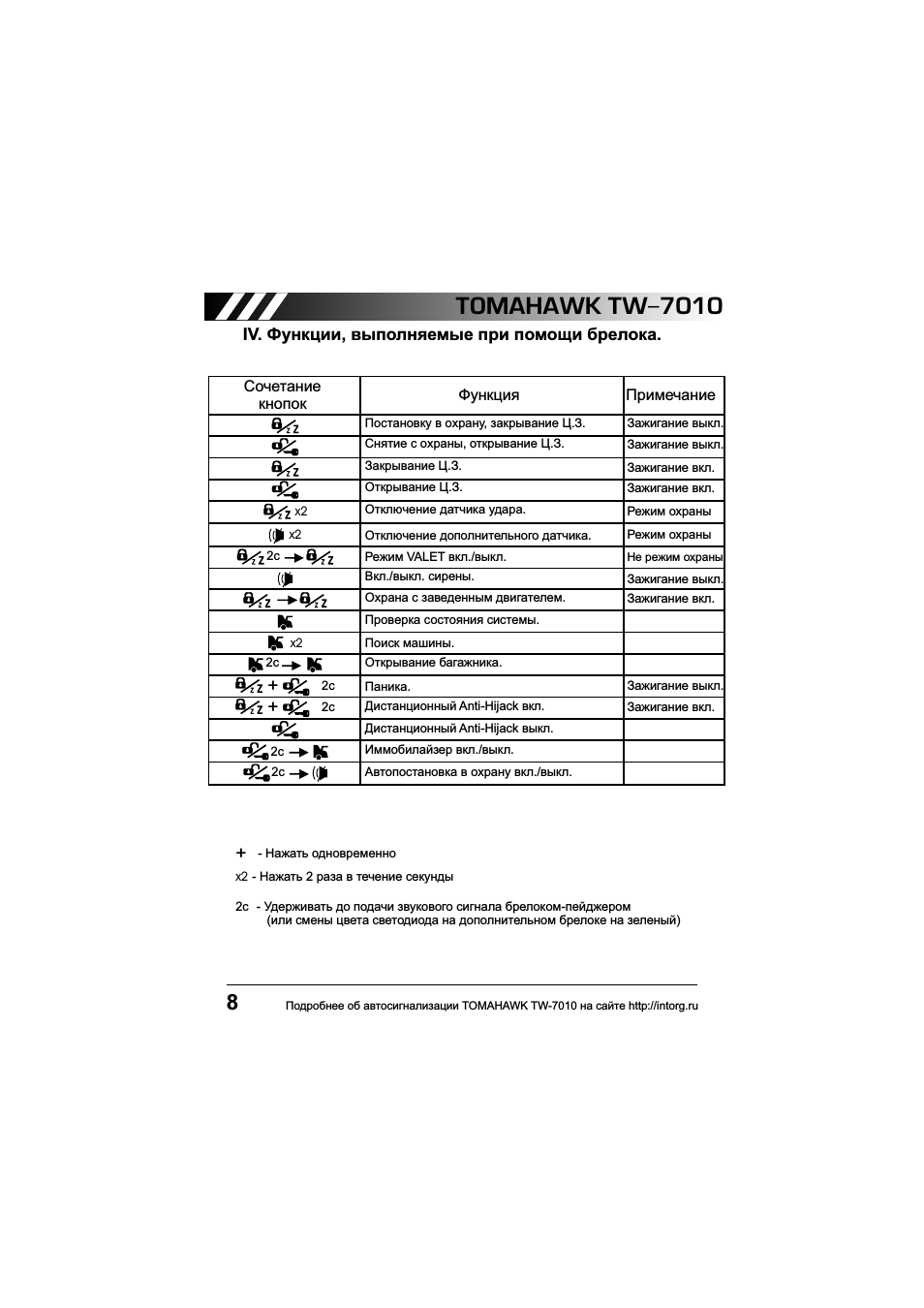

IV. Функции, выполняемые при помощи брелока.
Сочетание
кнопок
x2
x2
2с
x2
2с
+
+
2с
2с
Функция Примечание
Постановку в охрану, закрывание Ц.З.
Снятие с охраны, открывание Ц.З.
Закрывание Ц.З.
Открывание Ц.З.
Отключение датчика удара.
Отключение дополнительного датчика.
Режим VALET вкл./выкл.
Вкл./выкл. сирены.
Охрана с заведенным двигателем.
Проверка состояния системы.
Поиск машины.
Открывание багажника.
2с
Паника.
Дистанционный Anti-Hijack вкл.
2с
Дистанционный Anti-Hijack выкл.
Иммобилайзер вкл./выкл.
Автопостановка в охрану вкл./выкл.
Зажигание выкл.
Зажигание выкл.
Зажигание вкл.
Зажигание вкл.
Режим охраны
Режим охраны
Не режим охраны
Зажигание выкл.
Зажигание вкл.
Зажигание выкл.
Зажигание вкл.
— Нажать одновременно
+
x2
— Нажать 2 раза в течение секунды
— Удерживать до подачи звукового сигнала брелоком-пейджером
2с
(или смены цвета светодиода на дополнительном брелоке на зеленый)
8 Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010

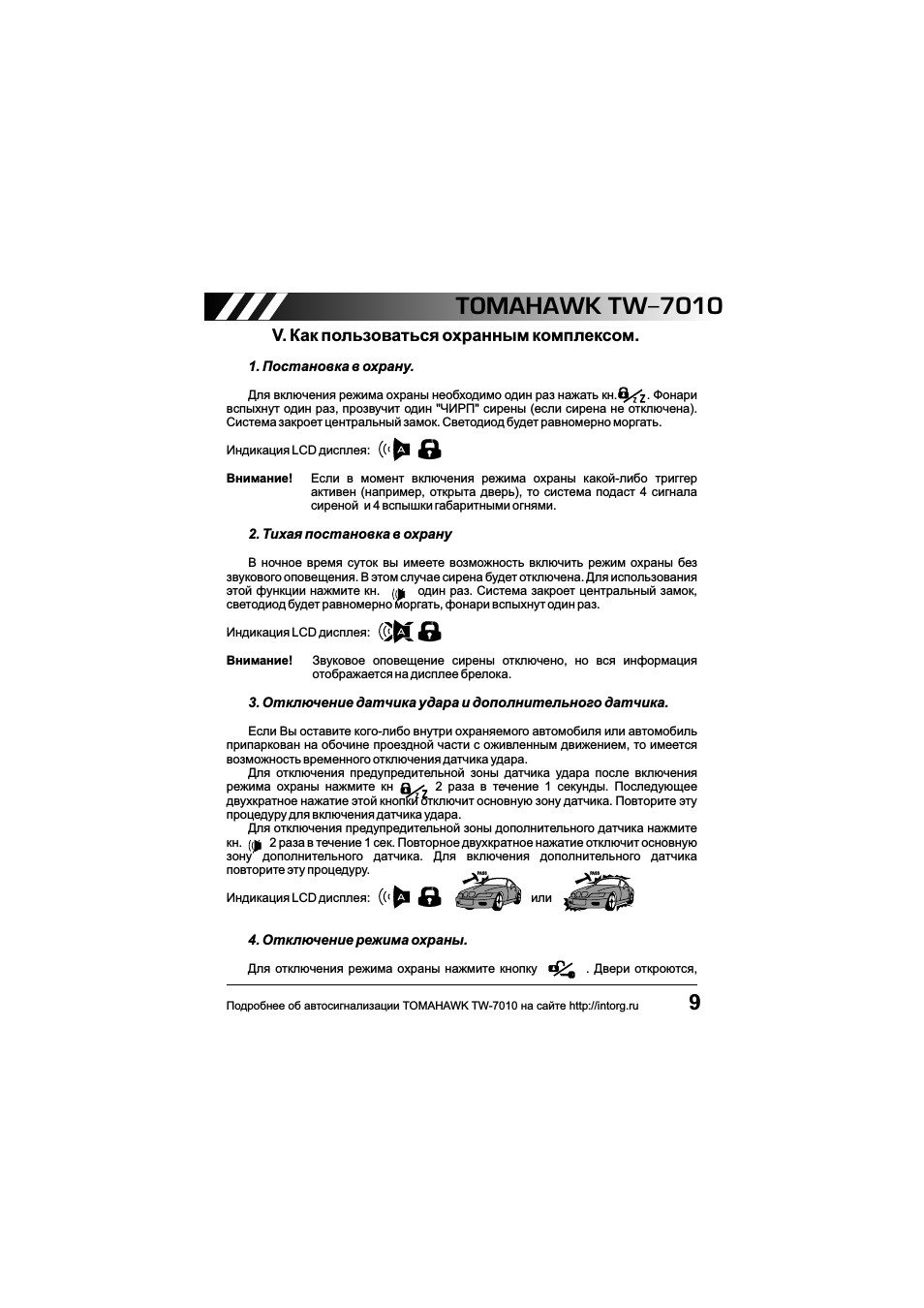

V. Как пользоваться охранным комплексом.
1. Постановка в охрану.
Для включения режима охраны необходимо один раз нажать кн. . Фонари
вспыхнут один раз, прозвучит один «ЧИРП» сирены (если сирена не отключена).
Система закроет центральный замок. Светодиод будет равномерно моргать.
Индикация LCD дисплея:
Внимание! Если в момент включения режима охраны какой-либо триггер
активен (например, открыта дверь), то система подаст 4 сигнала
сиреной и 4 вспышки габаритными огнями.
2. Тихая постановка в охрану
В ночное время суток вы имеете возможность включить режим охраны без
звукового оповещения. В этом случае сирена будет отключена. Для использования
этой функции нажмите кн. один раз. Система закроет центральный замок,
светодиод будет равномерно моргать, фонари вспыхнут один раз.
Индикация LCD дисплея:
Внимание! Звуковое оповещение сирены отключено, но вся информация
отображается на дисплее брелока.
3. Отключение датчика удара и дополнительного датчика.
Если Вы оставите кого-либо внутри охраняемого автомобиля или автомобиль
припаркован на обочине проездной части с оживленным движением, то имеется
возможность временного отключения датчика удара.
Для отключения предупредительной зоны датчика удара после включения
режима охраны нажмите кн 2 раза в течение 1 секунды. Последующее
двухкратное нажатие этой кнопки отключит основную зону датчика. Повторите эту
процедуру для включения датчика удара.
Для отключения предупредительной зоны дополнительного датчика нажмите
кн. 2 раза в течение 1 сек. Повторное двухкратное нажатие отключит основную
зону дополнительного датчика. Для включения дополнительного датчика
повторите эту процедуру.
Индикация LCD дисплея: или
PASS
PASS
4. Отключение режима охраны.
Для отключения режима охраны нажмите кнопку . Двери откроются,
9Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010
сирена подаст 2 «ЧИРПа», габаритные огни вспыхнут 2 раза. Вежливая подсветка
салона включится (опция).
Индикация LCD дисплея:
Внимание! Если при отключении режима охраны, сирена и брелок с LCD
дисплеем издадут 4 «ЧИРПа», значит, какой-либо датчик
срабатывал.
5. Двушаговое отключение режима охраны.
Если охранный комплекс находится в режиме тревоги, т.е. сирена работает,
габаритные огни вспыхивают, то первое нажатие кн. возвращает систему в
состояние «покоя», и только повторное нажатие отключает режим охраны.
6. Охрана с заведенным двигателем.
Вы имеете возможность активировать режим охраны с заведенным
двигателем.
Для этого необходимо:
1) Завести двигатель.
2) Выйти из машины, закрыть двери, капот, багажник.
3) Нажать кн. , замки дверей закроются.
4) В течение 3-х сек. после выполнения шага №3 нажать кн. ещё раз,
сирена издаст 1 «ЧИРП», габаритные огни вспыхнут 1 раз.
Индикация LCD дисплея:
Внимание! В этом режиме датчик удара и дополнительный датчик отключены.
Для отключения охраны с заведенным двигателем нажмите кн. , двери
откроются, режим охраны будет отключен.
Индикация LCD дисплея:
7. Автоматическая постановка на охрану.
Данная функция включается и выключается удерживанием кн. до подачи
звукового сигнала брелоком-пейджером (или сменой цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн. .
Индикация LCD дисплея:
Внимание! Запирание дверей при автоматической постановке на охрану
программируется (см. таблицу программирования).
10 Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
TOMAHAWK TW-7010
8. Автоматическая перепостановка в режим охраны.
Да нная фу нкция является пр ограм мируе мой. Если эта фу нкция
запрограммирована, и Вы отключили режим охраны, или это произошло случайно,
то втечение 30-ти секунд система автоматически вернется в режим охраны при
условии, что Вы не открывали двери и не включали зажигание.
9. Режим охраны.
Находясь в режиме охраны, сигнализация контролирует все зоны и триггерные
датчики. В случае срабатывания включается система тревоги. В зависимости от
зоны охраны система имеет различные сигналы тревоги:
а) Тревога вызвана срабатыванием предупредительной зоны датчика
удара или предупредительной зоной дополнительного датчика.
Сирена издаст 3 «ЧИРПа», парковочные огни вспыхнут 6 раз.
Индикация LCD дисплея:
б) Тревога вызвана срабатыванием основной зоны датчика удара
или основной зоной дополнительного датчика.
Сирена будет работать одновременно с парковочными огнями 30 сек.
Индикация LCD дисплея:
в) Тревога вызвана срабатыванием основных зон: двери, капот, багажник,
зажигание.
Сирена будет работать одновременно с парковочными огнями 30 сек.
LCD дисплей отобразит сработавший триггер.
10. Режим иммобилайзера.
Данная функция активируется и деактивируется удерживанием кн. до
подачи звукового сигнала брелоком-пейджером (или смены цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн. . Если
функция активирована, то через ~ 30 секунд после выключения зажигания она
автоматически включается и блокирует двигатель. О включении иммобилайзера
будет сигнализировать светодиод системы при включенном зажигании.
Индикация LCD дисплея:
Для отключения иммобилайзера нажмите кн. , блокировка двигателя
отключится, светодиод погаснет.
Внимание! Аварийное отключение иммобилайзера:
1. Выключите зажигание
2. Нажмите кнопку Override 1 раз.
11Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
Loading…
TOMAHAWK TW-7010
СОДЕРЖАНИЕ:
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
I.
Основные функции системы.
3
II. Индикация дисплея LCD.
4
III. Брелоки дистанционного управления.
7
IV. Функции, выполняемые при помощи брелока.
8
V. Как пользоваться охранным комплексом:
9
1.
Постановка в охрану.
9
2.
Тихая постановка в охрану.
9
3.
Отключение датчика удара и дополнительного датчика. 9
4.
Отключение режима охраны.
9
5.
Двушаговое отключение режима охраны.
10
6.
Охрана с заведенным двигателем.
10
7.
Автоматическая постановка в охрану.
10
8.
Автоматическая перепостановка в охрану.
11
9.
Режим охраны.
11
10. Режим иммобилайзера.
11
11. Функция безопасного вождения.
12
12. Управление центральным замком
во время движения.
12
13. Поиск автомобиля.
12
14. Паник-функция.
12
15. Anti-Hijack.
12
16. Дистанционный Anti-Hijack.
13
17. Режим Valet.
13
18. Защита от ложных срабатываний.
14
19. Дистанционный опрос состояния.
14
20. Дистанционное отпирание багажника.
14
21. Дистанционное отключение сирены.
15
22. Управление дополнительным каналом.
15
23. Аварийная постановка/снятие с охраны.
15
24. Персональный код (PIN код).
16
25. Программирование нового PIN кода.
16
26. Программирование новых брелоков.
18
27. Информация о запрограммированных брелоках.
18
28. Информация о работоспособности датчиков.
18
29. Отображение информации на LCD брелоке.
19
30. Функциональные возможности брелока-пейджера.
18
31. Индикация светодиода.
20
32. Порядок замены элемента питания в брелоке
с LCD дисплеем.
20
33. Режим программирования функций.
20
34. Возврат к заводским установкам.
21
VI. Таблица программирования.
22
Описание программируемых функций
23
1
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
РУКОВОДСТВО ПО УСТАНОВКЕ.
I.
Основные принципы установки.
25
II.
Выбор расположения основных блоков.
25
III. Подключение системы.
26
IV. Схемы.
28
V.
Технические данные.
35
VI. Комплектация.
36
Вы приобрели профессиональную противоугонную сигнализа-
цию. Данный охранный комплекс изготовлен с величайшей
тщательностью, в нем используются новейшие достижения и технологии.
Сигнализация обеспечит Вашему автомобилю надежную защиту от
посягательств угонщиков и грабителей, благодаря новейшим
технологиям. Вы сможете полностью контролировать ситуацию внутри и
рядом с Вашим «любимцем». Широкие сервисные функции охранного
комплекса раскроют перед Вами новые возможности автомобиля.
2
TOMAHAWK TW-7010
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
I. Основные функции системы.
1.
Антиграббер.
2.
Антисканер.
3.
Энергонезависимая память позволяет системе сохранить свое состояние в случае
временного отключения питания.
4. Двухуровневый датчик удара.
5. Двухуровневый дополнительный датчик.
6. Режим «Паника».
7. Автоматическая перепостановка в режим охраны.
8. Valet режим.
9. Обход неисправной зоны.
10. Защита от ложных срабатываний.
11. Программируемые брелоки.
12. Поиск автомобиля.
13. Индикация разряда батарейки.
14. Программируемый дополнительный канал управления.
15. Режим охраны с заведенным двигателем.
16. Отключение сирены с брелока.
17. Программируемый импульс центрального замка.
18. Двушаговое отключение режима охраны.
19. Временное отключение датчика удара и дополнительного датчика.
20. Функция учета задержки салонного освещения.
21. Дистанционный опрос состояния.
22. Дистанционное открывание багажника (опция).
23. Блокировка двигателя (программируется НЗ/НР).
24. Встроенное реле парковочных огней (два канала).
25. Встроенный центральный замок.
26. Управление центральным замком при заведенном двигателе.
27. Встроенный иммобилайзер.
28. Графическая индикация всех сработавших триггеров и состояния системы на брелоке с
LCD дисплеем.
29. Функция вежливой подсветки (опция).
30. Режим Anti-Hijack- защита от разбойного нападения.
31. Индивидуальный PIN код.
32. Память о срабатывании системы.
33. Функция предупреждения о не закрытой двери во время движения.
34. Увеличенная дальность действия брелока с LCD до 1200м. (зависит от внешних условий).
35. Возможность подключения штатного клаксона (програм.)
36. Возможность управления системой комфорт.
37. Информация о запрограммированных брелоках.
38. Отображение изменений состояния системы на всех запрограммированных брелоках с
LCD дисплеем.
39. Встроенные часы (брелок LCD).
40. Встроенный таймер (брелок LCD).
41. Встроенный будильник (брелок LCD).
42. Функция блокировки кнопок брелока-пейджера.
3
TOMAHAWK TW-7010
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
II. Индикация дисплея LCD.
Рис. 1
1.
— индикация режима охраны.
2.
— индикация режима “тихой охраны”.
3.
— индикация закрытого центрального замка.
4.
-индикация открытого центрального замка.
5.
— индикация открытой(ых) двери(ей).
6.
— индикация открытого капота.
7.
— индикация открытого багажника.
9.
— индикация работы передатчика брелока-пейджера.
4
TOMAHAWK TW-7010
1-1
Z
Z
Z
HIJACK
PASS
AM
PM
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
10.
— индикация слабого удара.
11.
— индикация сильного удара.
12.
— индикация отключения предупредительной зоны
датчика удара.
13.
— индикация отключения основной зоны датчика
удара.
14.
— индикация режима “Anti-hijack”.
15.
— индикация режима “Valet”
16.
— индикация выключенного ручного тормоза
17.
— индикация уровня заряда батареи.
18.
— индикация включенного зажигания.
19.
— индикация блокировки кнопок брелока-пейджера.
20.
— индикация включенного иммобилайзера.
21.
— индикация активированного режима автоматичес-
кой постановки в режим охраны.
22.
— индикация включенного таймера.
PASS
5
TOMAHAWK TW-7010
PASS
HIJACK
1-1
Z
Z
Z
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
AM
PM
TOMAHAWK TW-7010
23.
— индикация включенного будильника.
24.
— часы.
6
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
III. Брелоки дистанционного управления.
Охранный комплекс может комплектоваться двумя типами брелоков. Брелок с
LCD дисплеем отображает информацию о состоянии автомобиля при помощи
значков-иконок. Брелок стандартного типа влагозащищенный (запасной).
Рис. 2
Рис. 3
Пульт (рис. 2) представляет собой миниатюрный приемопередатчик,
запитываемый батарейкой типа ААА-1,5В, срок службы батарейки зависит от
условий эксплуатации. Для контроля уровня заряда батарейки предусмотрена
специальная индикация (см. стр. 5). Не забывайте заблаговременно менять
элемент питания! Брелок имеет пять кнопок управления: кн. [ ],кн. [ ], кн.
[ ], кн. [ ], кн. [ ] и жидкокристаллический дисплей. При нажатии одной
кнопки или комбинации кнопок встроенный процессор формирует
закодированную команду для ее выполнения основным блоком. Каждый
следующий код не похож на предыдущий (антиграббер). После выполнения
команды основной блок посылает сообщение о выполнении на все
запрограммированные в память брелоки с LCD дисплеем. Информация о
состоянии автомобиля отображается на дисплее в виде картинок-”иконок».
ЖКИ
F
TOMAHAWK TW-7010
Светодиод
7
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
IV. Функции, выполняемые при помощи брелока.
Сочетание
кнопок
Функция
Примечание
Постановку в охрану, закрывание Ц.З.
Снятие с охраны, открывание Ц.З.
Закрывание Ц.З.
Открывание Ц.З.
Отключение датчика удара.
Режим VALET вкл./выкл.
Вкл./выкл. сирены.
Охрана с заведенным двигателем.
Проверка состояния системы.
Поиск машины.
Открывание багажника.
Паника.
Дистанционный Anti-Hijack вкл.
TOMAHAWK TW-7010
Дистанционный Anti-Hijack выкл.
Иммобилайзер вкл./выкл.
Автопостановка в охрану вкл./выкл.
x2
x2
Зажигание выкл.
Зажигание выкл.
Зажигание вкл.
Зажигание вкл.
Режим охраны
Не режим охраны
Зажигание выкл.
Зажигание вкл.
Зажигание выкл.
Зажигание вкл.
+
— Нажать одновременно
x2 — Нажать 2 раза в течение секунды
— Удерживать до подачи звукового сигнала брелоком-пейджером
(или смены цвета светодиода на дополнительном брелоке на зеленый)
2с
2с
2с
2с
2с
+
2с
+
2с
x2
Отключение дополнительного датчика.
Режим охраны
8
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
V. Как пользоваться охранным комплексом.
1. Постановка в охрану.
Для включения режима охраны необходимо один раз нажать кн. . Фонари
вспыхнут один раз, прозвучит один «ЧИРП» сирены (если сирена не отключена).
Система закроет центральный замок. Светодиод будет равномерно моргать.
Индикация LCD дисплея:
Внимание!
Если в момент включения режима охраны какой-либо триггер
активен (например, открыта дверь), то система подаст 4 сигнала
сиреной и 4 вспышки габаритными огнями.
2. Тихая постановка в охрану
В ночное время суток вы имеете возможность включить режим охраны без
звукового оповещения. В этом случае сирена будет отключена. Для использования
этой функции нажмите кн. один раз. Система закроет центральный замок,
светодиод будет равномерно моргать, фонари вспыхнут один раз.
Индикация LCD дисплея:
Внимание!
Звуковое оповещение сирены отключено, но вся информация
отображается на дисплее брелока.
3. Отключение датчика удара и дополнительного датчика.
Если Вы оставите кого-либо внутри охраняемого автомобиля или автомобиль
припаркован на обочине проездной части с оживленным движением, то имеется
возможность временного отключения датчика удара.
Для отключения предупредительной зоны датчика удара после включения
режима охраны нажмите кн 2 раза в течение 1 секунды. Последующее
двухкратное нажатие этой кнопки отключит основную зону датчика. Повторите эту
процедуру для включения датчика удара.
Для отключения предупредительной зоны дополнительного датчика нажмите
кн. 2 раза в течение 1 сек. Повторное двухкратное нажатие отключит основную
зону дополнительного датчика. Для включения дополнительного датчика
повторите эту процедуру.
Индикация LCD дисплея: или
4. Отключение режима охраны.
Для отключения режима охраны нажмите кнопку . Двери откроются,
TOMAHAWK TW-7010
PASS
PASS
9
Подробнее об автосигнализации TOMAHAWK TW-7010 на сайте http://intorg.ru
10:37
Как привязать брелок к сигнализации. Брелок tomahawk
08:24
Пульт 2 в 1 для Tomahawk TW9030, TW7010, TW9020, TZ7010, TZ9020, TZ9030, H1, H2
02:31
Tomahawk TW-7010 v2 — автосигнализация — видео обзор 130.com.ua
01:57
Автозапуск на сигнализации ТОМАГАВК 9010,9020 (Tomahawk)
10:40
Авто запуск по таймеру. Сигнализация Tomahawk (Томагавк).
07:14
Как настроить автозапуск по тахометру. Сигнализация TOMAHAWK TW-9010. (#AvtoservisNikitin)
09:28
Машина не заводится с автозапуска! Устанавливаем причину! (#AvtoservisNikitin)
Нажмите на кнопку для помощи
Каждый автомобильный охранный комплекс должен выполнять ряд задач. Система обязана препятствовать проникновению в салон злоумышленника, делать невозможным перехват или взлом диалогового кода и обладать второстепенными функциями, облегчающими эксплуатацию. Сегодня на рынке представлено множество вариантов и одним из наиболее популярных в своём ценовом сегменте является модель Томагавк TW-7010.
Содержание
- Брелок сигнализации
- Замена брелка TW 7010 на TW-9030: совместимость
- Инструкция по эксплуатации
- Как посмотреть температуру
- Есть ли автозапуск
- Схема подключения
- Где кнопка Override
- Anti-Hijack
- Как перезагрузить автосигнализацию
- Отзывы
- Неисправности
- Видео
Вы можете cкачать официальную инструкцию.
Система поставляется в специальной упаковочной коробке, куда входят все детали сигнализации. Это:
- центральный блок, обрабатывающий и выполняющий команды владельца;
- приёмная антенна, которая ловит сигнал;
- индикаторный светодиод, осведомляющий о текущем состоянии;
- провода и разъёмы для присоединения частей;
- основной пульт управления;
- батарейка формата ААА для пейджера;
- кожаный чехол передатчика;
- запасной передатчик с уменьшенной дальностью сигнала;
- программная клавиша Override, при помощи которой можно отключать сигнализацию или переводить её в сервисный режим;
- рупор звукового оповещения;
- концевые выключатели багажного отделения, капота, дверей автомобиля;
- датчик удара с возможностями регулировки;
- инструкция по установке и эксплуатации системы;
- упаковочная коробка с гарантийным талоном.
Сигнализация Tomahawk TW-7010 имеет обширный функционал, не только качественно противостоящий взломщику, но и значительно облегчающий жизнь владельцу.
- антиграббер и антисканер, блокирующий сигнал от взломщика;
- автономная память состояния;
- охранный режим «Паника»;
- самостоятельная вторичная постановка в охрану;
- сервисный режим с отключением части охранных функций;
- защита от ошибочных тревог;
- взаимозаменяемые пейджеры;
- функция поиска авто на парковке;
- дополнительные каналы управления второстепенными функциями;
- двухэтапное отключение охраны;
- разные значения задержки внутрисалонного освещения;
- опция безопасной езды с блокировкой ЦЗ;
- блокировка двигателя в случае разбойного нападения (Anti-HiJack);
- индивидуальный код;
- обходчик иммобилайзера;
- двухэтапный процесс снятия с охраны;
- бесшумная постановка и режим охраны.
Брелок сигнализации
В комплект входят два пейджера – основной и дополнительный. Главное отличие – наличие у первого пульта ЖК-дисплея и увеличенная дальность сигнала. В идеальных условиях он достаёт до автомобиля на расстоянии до 1200 метров. В случае утери основной детали, временно подойдёт запасной брелок. У него нет экрана, а в качестве индикатора выступает небольшой светодиод. Он отправляет команды на расстояние до 30 метров, так что подойдёт только в качестве временной меры.
Также у нас есть инструкция сигнализации Томагавк 7000.
Замена брелка TW 7010 на TW-9030: совместимость
В случае утери основного пейджера можно купить запасную деталь на рынке или в интернете. Главное – знать, какие брелки аналоги подходят для модели Tomahawk TW-7010. В качестве альтернативы можно приобрести пульты от сигнализаций: TW-9020, TW-9030, LR-1010, TZ-7010, TZ-9030, H1, TZ-9020, H2. Стоимость такой детали составляет около 1000 рублей. Также надо знать, как прописать брелок от 9010, 9030, ТВ 7010 для корректного управления системой. Потребуется.
- Выключить автомобиль полностью.
- Нажать клавишу Override семь раз.
- Повернуть ключ зажигания в режим «ON».
- Одновременно кликнуть кнопки с багажником и сиреной на пульте.
Автомобиль ответит одним сигналом клаксона и габарита. Дополнительные пейджеры прописываются аналогично. Память сигнализации позволяет привязать до 4-х пультов. Каждый раз память обнуляется, поэтому важно запрограммировать все передатчики, которые планируют использоваться, заново. Процесс заканчивается автоматически через 6 секунд бездействия.
Инструкция по эксплуатации
Система Tomahawk TW-7010 обеспечивает долгую, исправную службу, но только в том случае, если монтаж и использование сигнализации происходят согласно требованиям. Вся полезная информация указана в инструкции по эксплуатации. Скачать документ можно у нас на сайте – его первая часть посвящена возможностям сигнализации и особенностям настройки системы. Вторая – повествует о правильной установке, выборе места для основных блоков.
Также у нас есть инструкция по применению Tomahawk TZ 7010.
Как посмотреть температуру
Сигнализация Tomahawk TW-7010 имеет функцию дистанционного опроса состояния. Для её активации необходимо один раз нажать кнопку с открытым багажником. После этого автомобиль трижды моргнёт фарами, подтверждая приём команды, а на дисплее отобразятся данные по температуре в салоне и информация о работе охранного комплекса. В качестве настройки предлагается определить единицу измерения (F или C) – это осуществляется через меню программирования.
Также, при установке дополнительного датчика температуры двигателя (подсоединяется через оранжево-серый провод и концевой выключатель капота) можно запросить информацию о температуре двигателя. За эту операцию отвечает клавиша с открытым капотом автомобиля.
Tomahawk TW-7010: есть ли автозапуск
Штатная комплектация сигнализации Томагавк ТВ 7010 не имеет возможности автоматического запуска двигателя. Для активации данной функции потребуется приобрести дополнительный блок — модуль дистанционного запуска и интегрировать его в систему. После этого можно настроить сигнализацию на дистанционный старт по команде, по температуре окружающей среды, таймеру или автозапуск каждые 4 часа, 12 ч, сутки. Команда почасового запуска выполняется после двукратного нажатия клавиши с открытым замком и однократного с закрытым.
При наличии инструкции по установке (смотреть), умении читать схемы сигнализации и наборе инструментов можно самостоятельно смонтировать систему на автомобиль. В процессе понадобится:
- изоляционная лента или термоусадочные трубки;
- набор инструментов для снятия декоративных панелей салона;
- отвёртки и трещотка с насадками;
- паяльные принадлежности, термофен;
- мультитестер или лампочка для проверки исправности соединений.
Сначала все узлы подключаются вне автомобиля, и тестируется работоспособность системы. Затем каждая деталь устанавливается на своё место. После они соединяются между собой через заводские разъёмы. Производится тестовый запуск и настройка параметров сигнализации. В инструкции чётко прописано месторасположение каждого блока.
- Концевые выключатели дверей монтируются в места, где сырость не может навредить им и послужить причиной коррозии. Аналогичное правило касается концевиков капота, багажного отделения.
- Центральный процессор прячется внутри салона, за декоративными панелями. Важно обеспечить доступ к нему для считывания параметров.
- Датчик удара располагается возле передней стойки в доступном месте, чтобы провести регулировку в случае необходимости.
- Силовые провода соединяются через предохранитель соответствующего ампеража, а все стыки кабелей изолируются лентой или трубками.
- Антенна располагается в самой высокой части машины, но вдали от металлических деталей, потенциально создающих помехи.
- Светодиод индикации монтируется на видном месте под лобовым стеклом, чтобы владелец мог быстро определить нынешнее состояние системы.
- Рупор звуковой сирены располагается под капотом, но так, чтобы горячие детали не могли оплавить его корпус.
- Клавиша Оверрайд прячется в местах, скрытых от взгляда злоумышленника.
Где кнопка Override
Сервисная клавиша Оверайд отвечает за аварийное отключение сигнализации (полезно, когда хозяин потерял брелок), настройку пользовательских параметров (через режим программирования) или временное отключение охранных функций (для передачи авто на сервис или СТО). Важная кнопка должна быть спрятана от глаз злоумышленника. Пользователю говорят, где расположена клавиша, но если он не знает её местонахождение, то стоит проверить:
- под центральным тоннелем;
- область под рулевой колонкой, вблизи педалей;
- место внутри перчаточного ящика;
- дверные карманы для мелочёвки;
- пространство возле пепельницы, прикуривателя;
- клавиша может быть расположена возле основного блока предохранителей, под декоративными панелями.
Также у нас есть обзор Tomahawk TW 7100.
Томагавк TW-7010 Anti-Hijack
Сигнализация Tomahawk TW-7010 имеет специальный режим противодействия угону, называющийся АнтиХайджек. Он активируется при одновременном нажатии клавиш с открытым и закрытым замком, выполняется за три этапа.
- Первые полминуты функция никак не проявляет себя, давая угонщику возможность удалиться от владельца авто.
- Вторые 30 сек. автомобиль начинает моргать фарами, издавать звуковые сигналы.
- Спустя 60 секунд режим Антихайджей блокирует двигатель и отключает зажигание.
Отключить режим можно на первых двух этапах с брелка – потребуется нажать клавишу с открытым замком. После блокировки двигателя выключение режима возможно только с введением персонального кода.
Как перезагрузить автосигнализацию
Перезагрузка системы осуществляется после сброса основных настроек и возврата к заводским. Процесс прост.
- Повернуть ключ зажигания в положение «Off».
- Десять раз нажать клавишу Override.
- Включить зажигание и услышать, как автомобиль 10 раз просигналит, моргнёт габаритами.
- Кликнуть Оверрайд ещё один раз.
- После сигнала машины нажать на пульте кнопку с закрытым замком.
Отзывы
Виктор, 49 лет:
«Система неплохая, досталась мне от предыдущего владельца. Но есть минус – когда зимой попытался разобраться, как включить запуск по температуре, выяснилось, что автозапуска нет. В нашем климате и при моей работе это не очень приятно. Поменял её на Томагавк с автозапуском, теперь горя не знаю. Но выбрал этого производителя именно потому, что первые полгода Tomahawk TW-7010 вообще не доставлял проблем – качественно сделанный товар».
Дмитрий, 36 лет:
«Хорошая система, интуитивно понятная. Мне, человеку далёкому от этого, было просто. Когда потерял пульт, быстро разобрался, какие подойдут вместо него, как записать брелок и настроить сигнализацию под себя. По цене она тоже порадовала, так что думаю, это хороший выбор в своей ценовой категории».
Неисправности
Бывают случаи, когда Tomahawk TW-7010 глючит: не реагирует на брелок, быстро садится батарейка и т.д. Некоторые проблемы можно решить самостоятельно.
- Автомобиль не реагирует на команды пейджера. Лучше всего проверить заряд батарейки пульта, аккумулятора машины. Также помогает сокращение дистанции до авто – возможно рядом слишком много помех.
- Ложное срабатывание системы говорит о том, что надо провести калибровку датчика удара.
- Глюки помогают исправить возврат к заводским настройкам или откат на более ранние версии прошивки.
- Некорректное срабатывание ЦЗ свидетельствует о неисправных концевиках.
В случае серьёзных проблем требуется обратиться в сервисный центр, где грамотные специалисты быстро разберутся в ситуации и исправят проблему.
Видео
Как вам сигнализация Tomahawk S 700?
Перейти к контенту
Русские электронные инструкции по эксплуатации
Постоянно обновляемый большой каталог документации по эксплуатации и использованию современных устройств и оборудования на русском языке. Бесплатное скачивание файлов.
Поиск:
Главная
♥ В закладки
Просмотр инструкции в pdf
Инструкция по эксплуатации автомобильной сигнализации Tomahawk TW-7010.
Скачать инструкцию к автомобильной сигнализации Tomahawk TW-7010 (1,06 МБ)
Автомобильные сигнализации
« Инструкция к автомобильной сигнализации Tomahawk TW-4000
» Инструкция к автомобильной сигнализации Tomahawk LGP-2202
Вам также может быть интересно
Инструкция к автомобильной сигнализации Tomahawk TW-7000
Инструкция к автомобильной сигнализации Tomahawk S-700
Инструкция к автомобильной сигнализации Tomahawk Z-3
Инструкция к автомобильной сигнализации Tomahawk CL-500
Инструкция к автомобильной сигнализации Tomahawk LR-950LE
Инструкция к автомобильной сигнализации Tomahawk LGP-2202
Инструкция к автомобильной сигнализации Tomahawk CL-350
Инструкция к автомобильной сигнализации Tomahawk X-5
Добавить комментарий
Имя *
Email *
Сайт
Комментарий
Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
- Добавить инструкцию
- Заказать инструкцию
- Политика конфиденциальности
