На энергоблоке № 5 АЭС «Куданкулам», сооружаемой в Индии по российскому проекту, в проектное положение установлен первый элемент устройства локализации расплава (УЛР, «ловушка расплава») активной зоны ядерного реактора.
На энергоблоке № 5 АЭС «Куданкулам», сооружаемой в Индии по российскому проекту, в проектное положение установлен первый элемент устройства локализации расплава (УЛР, «ловушка расплава») активной зоны ядерного реактора.
«Ловушка расплава» – важный элемент превентивной системы обеспечения безопасности запроектных аварий. Она устанавливается на опорах под корпусом реактора, исполняется в форме емкости со сферическим днищем и имеет вес более 156 тонн. Общий вес всего устройства превышает 800 тонн. Помимо корпуса основными элементами УЛР являются: блок-кассеты, наполненные специальными неметаллическими материалами, площадка обслуживания, ферма-консоль и нижняя плита.
В рамках подготовки к установке устройства был выполнен значительный объем работ, в частности, укладка второго слоя бетона и герметизирующей облицовки в приямке локализации расплава, установка закладной детали в приямок, бетонирование шахты реактора с отм. +1,700 до отм. +6,300. Непосредственно к установке ловушки приступили после получения разрешения индийского регулятора.
«Было исключительно приятно, когда во время проходящих сейчас на площадке сооружения экспертных обсуждений индийская сторона попросила всех участников подойти к большому окну и наблюдать подъем ловушки перед
установкой, – сообщил директор АО «Атомстройэкспорт» по проектам в Индии Михаил Новиков. – Такие моменты наглядно показывают результаты нашей работы и прогресс сооружения АЭС «Куданкулам».
Ловушка расплава для пятого энергоблока была доставлена российской стороной на АЭС «Куданкулам» на грузовом судне в январе 2023 года.
Для справки:
Устройство локализации расплава — российская разработка, часть пассивной системы безопасности, предназначенное для предотвращения выхода радиоактивных веществ в окружающую среду в случае тяжелой аварии, сопровождающейся разрушением корпуса реактора. «Ловушка» расплава способна удерживать жидкие и твердые фрагменты активной зоны и конструкционных материалов реактора неопределенно долгое время, оставляя атомную станцию безопасной для окружающей среды и человека. Операция является одной из работ критического пути графика, после которой становится возможным дальнейшее сооружение шахты реактора.
Энергоблоки № 3, № 4, № 5 и № 6 являются второй и третьей очередями АЭС «Куданкулам», сооружаемыми по проекту АЭС-92 с реакторной установкой типа ВВЭР-1000. Технические решения, реализованные в проекте АЭС «Куданкулам», характеризуют пути дальнейшего эволюционного развития энергоблоков АЭС с реактором ВВЭР большой мощности и перехода к созданию качественно нового, надежного, безопасного и экономичного энергоблока.
Новые энергоблоки АЭС «Куданкулам» соответствуют самым современным требованиям МАГАТЭ в области безопасности. Застройщик – технический заказчик объекта – «Индийская Корпорация по Атомной Энергетике». Генеральный проектировщик и поставщик оборудования – АО АСЭ. В настоящее время энергоблоки №№ 1,2 АЭС «Куданкулам» работают на мощности, установленной диспетчерским графиком.
Инжиниринговый дивизион Госкорпорации «Росатом» объединяет ведущие компании атомной отрасли: АО «Атомстройэкспорт» (Москва, Нижний Новгород, филиалы в России и за рубежом), Объединенный проектный институт – АО «Атомэнергопроект» (Московский, Нижегородский, Санкт-Петербургский филиалы – проектные институты, филиалы в России и за рубежом, изыскательские филиалы) и дочерние строительные организации. Инжиниринговый дивизион занимает первое место в мире по портфелю заказов и количеству одновременно сооружаемых АЭС в разных странах мира. Порядка 80% выручки дивизиона составляют зарубежные проекты. Инжиниринговый дивизион реализует проекты по сооружению АЭС большой мощности в России и других странах, оказывает полный спектр услуг EPC, EP, EPC(M), включая управление проектом и проектирование, и развивает Multi-D технологии для управления сложными инженерными объектами. Дивизион опирается на достижения российской атомной отрасли и современные инновационные технологии. www.ase-ec.ru
Россия последовательно развивает международные торгово-экономические взаимоотношения, делая упор на сотрудничество с дружественными странами. Несмотря на внешние ограничения отечественная экономика наращивает экспортный потенциал, осуществляет поставки товаров, услуг и сырья по всему миру.
https://rosatom.ru/journalist/arkhiv-novostey/na-energobloke-5-aes-kudankulam-ustanovleno-ustroystvo-lokalizatsii-rasplava/
Определения 5
Перечень принятых сокращений 6
1 Руководство по применению 9
1.1 ОБЩИЕ ПОЛОЖЕНИЯ 9
1.2 ОСНОВНЫЕ ПРИНЦИПЫ И ОБЛАСТЬ ПРИМЕНЕНИЯ 10
1.3 Порядок внесения изменений 11
1.4 Порядок согласования и одобрения 11
1.5 Порядок распространения 11
1.6 Ответственность 11
2 Вопросы, подлежащие согласованию 12
3 Согласованные положения 14
30 Принципы кодирования видеокадров СВБУ 22
4 Перечень кодов технологических систем,
зданий и сооружений 23
5 Перечень агрегатных кодов 99
6 Перечень кодов частей агрегатов 106
Приложение А
Структура функционально-технологического кода 112
Приложение В
Нумерация в агрегатном коде 113
Приложение С
Соответствие между отметками обслуживания и высотными отметками 126
Приложение D
Принципы кодирования кабелей 127
Приложение E
Принципы кодирования видеокадров СВБУ 137
Приложение F 138
Принципы кодирования установок и оборудования систем вентиляции 138
Лист рассылки документа 139
Лист ревизии 140

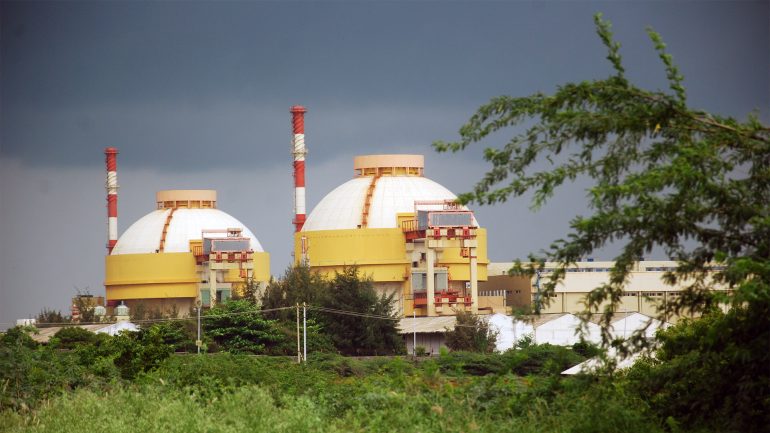

АЭС «Куданкулам»
Энергия атома для страны с самым большим населением в мире
Долгий путь
Расположение: г. Куданкулам, штат Тамил Наду, Республика Индия
Количество энергоблоков: 6 (2 — в эксплуатации, 4 — идет сооружение)
Тип реактора: ВВЭР-1000
Генеральный проектировщик:
АО «Атомэнергопроект»
Генеральный интегратор:
АО «Атомстройэкспорт»
Соглашение между Советским Союзом и Индией о строительстве АЭС было подписано в 1988 году, но из-за череды политических потрясений в обеих странах сооружение станции было отложено. Распад СССР, сопровождавшийся разрывом цепочек производства, и экономический кризис 1990-х отодвинули старт работ на целое десятилетие. «Что греха таить: Индия считала, что наша ядерная промышленность больше не может выполнять такие заказы. Но успехи наших атомщиков в реализации международных проектов развеяли их сомнения. К тому же московский АЭП и ОКБ «Гидропресс» разработали технический проект атомной станции, удовлетворяющий самым современным требованиям безопасности», — рассказывает Андрей Лебедев, вице-президент АО АСЭ по проектам в Индии.
Существовало и юридическое препятствие: Индия не является участником международного Договора о нераспространении ядерного оружия (ДНЯО), поэтому с ней Россия могла сотрудничать только при условии, что Индия поставит свою ядерную деятельность, в том числе гражданскую, под контроль МАГАТЭ, но индийскую сторону это не устраивало. Казалось, что возможности работать с Индией не было, однако это противоречие удалось разрешить: поскольку Россия — правопреемник СССР, она должна исполнять обязательства Советского Союза. Возражений со стороны международных организаций не последовало, и в 2002 году строительство первой очереди АЭС «Куданкулам» началось.
Самый передовой
Андрей Лебедев
Вице-президент АО АСЭ по проектам в Индии:
— Мы передаем нашим партнерам свой опыт, наработанные технологии, проводим необходимое обучение, выполняем все взятые на себя обязательства. Это позволяет быть уверенными в качестве нашей продукции и услуг, поддерживать доверительные прочные партнерские отношения и оставаться мировым лидером по применению российских технологий на энергоблоках, сооружаемых за рубежом.
По словам Андрея Лебедева, первый энергоблок АЭС «Куданкулам» на момент ввода в эксплуатацию был самым передовым в том, что касается вопросов безопасности, не только среди российских, но и среди мировых проектов. На Тяньваньской АЭС в Китае в то время уже была применена ловушка расплава, а на АЭС в Индии был сделан следующий шаг для повышения безопасности — создание пассивных систем безопасности. Принципиальная новизна решения заключалась в том, что пассивные системы при полной потере внешнего энергоснабжения обеспечивают останов реактора и отвод остаточных тепловыделений за счет естественных законов природы. Это стало настоящим прорывом в области повышения безопасности АЭС, и сегодня принцип глубоко эшелонированной защиты — одно из главных преимуществ современных энергоблоков российского дизайна. «Кроме того, на АЭС «Куданкулам» широко применены разветвленные системы диагностики — «профилактика заболевания», а не «лечение». Эти системы позволяют увидеть отклонение от нормы и реагировать на симптом, а не на событие, не дожидаясь того или иного отказа оборудования», — добавляет Андрей Лебедев.
Три АЭС
По проекту АЭС «Куданкулам» состоит из шести блоков. Первые два эксплуатируются, в 2017 году стартовало строительство третьего и четвертого блоков станции, а в 2021 году — пятого и шестого блоков. Таким образом, на одной площадке реализуются три независимых проекта двухблочных станций, которые находятся на разных стадиях. С этим связаны определенные сложности, например невозможность использовать общие обеспечивающие сооружения для всех блоков, а также сквозную механизацию строительно-монтажных работ. Такая схема вызывает рост капитальных вложений и эксплуатационных расходов, тем не менее это был выбор индийской стороны. Однако сегодняшние результаты работы показывают, что специалисты АО АСЭ успешно справляются с особенностями проектов.
Убедительные преимущества
Настороженное отношение к атомной энергетике у людей, проживающих вблизи строящихся АЭС, нередко встречается во всем мире. Убедить индийцев, особенно сельское население и жителей рыбацких поселков, в том, что работа атомной станции безопасна и не вредит экологии, было непросто. Ситуация вокруг первого блока АЭС «Куданкулам» была беспрецедентной: готовый к пуску, уже загруженный свежим ядерным топливом энергоблок несколько месяцев простаивал, потому что местные жители, перекрыв дороги, блокировали доступ атомщиков к площадке АЭС. На станцию мог попасть только сменный персонал — оставлять без внимания специалистов такой технологически сложный объект было невозможно. При этом все работы по пусковым операциям были приостановлены. Чтобы решить проблему, было потрачено много сил. В частности, специалисты АО АСЭ встречались с местными жителями, разъясняя основные принципы работы атомной станции. Решающую роль в вопросе продолжения проекта сыграло правительство Индии, взяв ситуацию вокруг станции под контроль. В итоге волнения прекратились, и в 2013 году пуск энергоблока состоялся.
Когда первая очередь АЭС заработала, а вторая начала строиться, многие опасения жителей были развеяны. Прежде всего стало понятно, что станция дает хорошие перспективы занятости для огромного населения всего региона. «АЭС «Куданкулам» сильно изменила жизнь местного населения, это стало видно уже в первые годы строительства. Многие индийцы получили работу, смогли построить новое жилье. Индийские предприятия получают от нас заказы, зарабатывают, развиваются, соответственно, платят налоги, пополняют бюджет, одновременно прокладываются новые дороги, оживает торговля», — говорит Иван Иванисов, начальник управления по поддержке эксплуатации блоков № 1 и 2 АЭС «Куданкулам». Перестали беспокоиться и рыбаки: температура прибрежной воды и океаническое течение остались в норме, рыбы не стало меньше.
Инжиниринг в согласии с природой
Каждый проект АЭС по-своему уникален и требует разработки специальных инженерных решений. Один из грандиозных объектов, созданных на площадке «Куданкулам», — гидрокомплекс с водозабором для морской охлаждающей воды. О масштабах комплекса говорит такой факт: сухой док для сооружения водоводов и систем рыбозащиты выходит в океан примерно на 700 м от береговой линии, все это пространство было предварительно осушено. Кроме задачи «успокаивать» охлаждающую воду для станции, назначение гидрокомплекса — защита площадки станции от возможных стихийных бедствий, связанных с близостью океана.
В дополнение к стандартным инструкциям по технике безопасности на АЭС «Куданкулам» разработана целая система популяризации основ охраны труда: плакаты, буклеты, календари, в которых индийские коллеги используют фольклор, карикатуры, сюжеты мультфильмов. Российские специалисты отмечают достоинства такого свежего подхода, в том числе его доходчивость. Индия — страна ритуалов, и на стройплощадке «Куданкулам» местные сотрудники ежедневно перед началом работы произносят клятву, в которой обещают соблюдать правила техники безопасности и помогать товарищам.
Водозабор станции спроектирован так, что его работа не вредит морским обитателям. Мощные компрессорные установки формируют потоки воздуха в воде, поступающей для охлаждения систем АЭС, что заставляет рыбу подниматься наверх. В верхних слоях водоструйные насосы создают быстрое течение, и через проемы рыбу выносит обратно в океан, а нижние слои воды идут на станцию. Российские специалисты рассказывают, что особенностью водозаборного ковша «Куданкулам» является обилие в нем тропической фауны, в том числе огромных черепах и скатов.
Сохранности биологического разнообразия в индийском проекте уделено особое внимание. Для этого в том числе были проведены работы по интенсивному озеленению площадки станции и близлежащей территории. В поселке атомщиков выросли деревья и поселились птицы.
Проверка на прочность
Для будущей атомной станции всегда тщательно выбирается место, наиболее безопасное с точки зрения воздействия возможных природных катаклизмов. Береговая линия около станционного поселка «Куданкулам» защищена коралловыми рифами, поэтому вода там спокойная, течения нет. Кроме того, одно из назначений гидрокомплекса АЭС «Куданкулам» — защита от цунами. А от самых разрушительных ударов водной стихии со стороны Индийского океана побережье защищает остров Шри-Ланка. В 2004 году на Юго-Восточную Азию обрушилось гигантское цунами, в Индии его основной удар пришелся к западу от самой южной точки страны. Волна там достигала высоты более 20 м, разрушив здания, находившиеся недалеко от берега. А станционный городок и площадка строительства АЭС практически не испытали на себе воздействия стихии (в том числе и благодаря дамбе гидрокомплекса): здесь волна поднялась всего на 2 м.
Слайд 1КОДИРОВАНИЕ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ С ПРИМЕНЕНИЕМ СИСТЕМЫ KKS
Проект АЭС-2006
Слайд 2Регламентирующие документы
Система менеджмента качества, проект АЭС-2006, управление разработкой проекта, часть 4.1
Кодирование технической документации — СТО СМК-ПКФ-014.3.1-06, изменение 1 – разработчик ПКФ ОАО «Концерн Росэнергоатом»
Перечень кодов технических специальностей, видов документов и организаций и предприятий, участвующих в проекте АЭС-2006», откорректированный по состоянию на 21.01.2010.
Соглашение по применению системы кодирования KKS в проекте АЭС-2006 в условиях площадки Нововоронежская АЭС-2» NW2O.P.120.&.&&&&&&.&&&&&.088.YU.0001
Слайд 3Принципы формирования кода технической документации
NW2O.P.120.&.&&&&&&.&&&&&.088.YU.0001
код состоит из отдельных секторов,
каждый из которых несет определенную смысловую нагрузку;
сектор содержит один или несколько символов, характеризующих документ, при этом количество символов в каждом секторе строго фиксировано;
в секторах используются цифровые, буквенные или буквенно-цифровые коды, составленные из арабских цифр, прописных букв латинского алфавита и символа «&» (замещающего символа);
построение цифровых, буквенных или буквенно-цифровых кодов в секторах выполняется по излагаемым ниже правилам и в соответствии с классификаторами.
Слайд 4Об использовании программного комплекса «Код НВАЭС-2»
В ОАО “Атомэнергопроект” с 10
июля 2009 года введен в эксплуатацию программный комплекс «Код НВАЭС-2» для Нововоронежской АЭС-2.
Задача программного комплекса — систематизировать создание обозначения технической документации согласно СТО СМК-ПКФ-014.3.1-06. «Часть 4.1 Кодирование технической документации».
Формируемые в программном комплексе обозначения автоматически проверяются на уникальность и резервируются в архиве ОАО «Атомэнергопроект», что позволяет избежать повторов в обозначениях, а при сдаче документации в архив (в том числе и субподрядчиками), ускорить процесс её приема.
Доступ к программному комплексу «Код НВАЭС-2» осуществляется на внешнем и внутреннем сайтах ОАО «Атомэнергопроект».
Методические указания по работе с программным комплексом «Код НВАЭС-2» размещены на внешнем сайте ОАО «Атомэнергопроект» http://aep.ru/ в разделе: /Партнерам/ Информация по кодированию/ Обозначение исполнительной документации/ Методические указания по работе с программным комплексом «Код НВАЭС-2» .
Слайд 5Интерфейс программного комплекса «Код НВАЭС-2»
Пример заполнения полей программного комплекса «Код
НВАЭС-2»
Слайд 6Структура кода технической документации
XXXX.Х.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
29 позиций
Слайд 7Код объекта или принадлежность к проекту АЭС-2006
XXXX.Х.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
Документация проекта НВАЭС-2 —
NW2P стандартного формата
Документация, не входящая в состав проекта НВАЭС-2 стандартного формата — NW2O
Документация проекта АЭС-2006 — 2006
Слайд 8Код этапа (стадии) жизненного цикла АЭС
XXXX.Х.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
предпроектные работы – C;
проектирование – P;
проект – B;
РД – D;
сооружение – W;
эксплуатация – E;
вывод из эксплуатации – F.
Слайд 9Организация-разработчик документации
XXXX.X.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
Первая цифра кода определяет тип организации
0 – ОАО «Концерн
Росэнергоатом» — эксплуатирующая организация;
1 – проектные, конструкторские и научные организации;
2-4 – разработчики и поставщики оборудования;
5-6 – строительно-монтажные и наладочные организации;
7-9 – резерв.
Вторая и третья цифры сектора определяют организацию, участвующую в Проекте
Слайд 10Код зданий, сооружений, высотной отметки
XXXX.Х.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
1-й символ – для функционально однотипных зданий
и сооружений применяются цифровые символы 1, 2, 3, …9, а для уникальных — 0
Символы со 2-го по 4-й предназначены для обозначения принадлежности документа к зданию или сооружению
5-й и 6-й символы соответствуют коду высотной отметки
Слайд 11Код функционально-технологической системы
XXXX.Х.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
Символы с 1-го по 3-й предназначены для обозначения принадлежности
документа к функционально-технологической системе
4-й и 5-й символы соответствуют системной нумерации функционального кода KKS
В случае распространения документа на несколько функционально-технологических систем используется код приоритетной функционально-технологической системы.
В случае неоднозначности определения приоритета кодирование секторов 5 и 6 должно быть согласовано с Заказчиком
Слайд 12Код технической специальности
XXXX.Х.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
Сектор содержит коды технических специальностей и марок основных
комплектов рабочих чертежей
Слайд 13Код видов документов
XXXX.Х.NNN.X.XXXXXX.XXXXX. NNN.AА.NNNN
Сектор содержит коды видов документов
Слайд 14Регистрационный номер документа
XXXX.Х.NNN.X.XXXXXX.XXXXX.NNN.AА.NNNN
Сектор определяет регистрационный номер документа. Для каждой новой
комбинации кода документа, присвоенного в секторах с 1 по 8, нумерация документов начинается со значения «0001»
Слайд 15Примеры кодирования
NW2Р.B.120.2.0UMA&&.MAL&&.021.LG.0001 – документация проекта НВАЭС-2, стадия «Проект», разработана ОАО «Атомэнергопроект»,
блок 2, здание турбины, система дренажей турбоустановки, техническая специальность «Тепломеханика», вид документа «Схема технологическая», регистрационный номер документа «0001».
LN2O.B.132.1.0UJA&&.J&&&&.021.LA.0001 – документация проекта РУ для ЛАЭС-2, разработана ОКБ «Гидропресс», блок 1, реакторное здание, установка реакторная, техническая специальность «Тепломеханика», вид документа «Схема гидравлическая принципиальная», регистрационный номер документа «0001».
2006.В.131.&.0UJA&&.JKA&&.021.HF.0001 — документация проекта АЭС‑2006, стадия «Проект», разработана РНЦ «Курчатовский институт», реакторное здание, активная зона, специальность — тепломеханика, вид документа «Тематический отчет», регистрационный номер документа «0001».
Слайд 16Пример неверного кодирования
Неверно
Слайд 17ОРД по применению системы кодирования KKS
Слайд 18Пример кодирования исполнительной документации
NW2O.W.120.&.&&&&&&.&&&&&.088.YU.0001
Задается субподрядчиком
Задается проектантом
в рабочей документации
Код субподрядчика –
присваивается Заказчиком
Общий код для исполнительной документации
Все поля заполняются субподрядчиком
АЭС «Куданкулам»
«Атомэнергопроект» — генеральный проектировщик АЭС «Куданкулам» в Индии по договору с ЗАО «Атомстройэкспорт».
Международный контракт на разработку рабочей документации для выполнения строительных, монтажных и пуско-наладочных работ, а также контракты на изготовление и поставку оборудования и материалов для зданий и сооружений АЭС заключен между ЗАО «Атомстройэкспорт» и Индийской Корпорацией по атомной энергии (ИКАЭЛ).
Сооружение АЭС «Куданкулам» ведет ЗАО «Атомстройэкспорт», генеральный
конструктор — ОКБ «Гидропресс», научный руководитель — РНЦ
«Курчатовский институт».
Проект АЭС «Куданкулам» разработан на базе серийных энергоблоков с реакторной установкой В-320, которые длительное время эксплуатируются в России и странах Восточной Европы. Основные особенности проекта — уникальное сочетание активных и пассивных систем безопасности, адаптация к тропическим климатическим условиям.
Проект относится к классу усовершенствованных легководных реакторов (APWR) третьего поколения и соответствует международным требованиям, предъявляемым к атомным станциям, вводимым в эксплуатацию после 2000 года. Включает в себя сооружение двух водо-водяных энергетических реакторов ВВЭР-1000, использующих двуокись урана в качестве топлива и легкую воду в качестве теплоносителя и замедлителя.
Проект АЭС, разработанный «Атомэнергопроектом», имеет повышенные характеристики безопасности. Качественное повышение уровня безопасности достигается за счет максимального использования пассивных средств обеспечения безопасности:
- двойная защитная оболочка здания реактора;
- 8 дополнительных гидроемкостей для пассивного залива активной зоны;
- 12 теплообменников системы пассивного отвода тепла остаточных тепловыделений активной зоны в течение неограниченного периода времени без участия операторов.
- новая пассивная система
быстрого ввода бора для приведения реактора в подкритическое состояние.
Для гипотетической ситуации,
связанной с расплавлением активной зоны, на АЭС «Куданкулам» предусматривается
устройство улавливания, охлаждения и локализации топливного расплава активной
зоны, которое расположено под корпусом реактора.
Предусматривается также защита от
природных и техногенных воздействий:
- землетрясения;
- цунами;
- урагана;
- падения самолета.
Главное преимущество проекта АЭС
с реактором нового поколения перед российскими проектами предыдущих поколений —
применение усовершенствованного оборудования и внедрение дополнительных
пассивных систем безопасности в сочетании с активными традиционными системами,
что повышает надежность АЭС «Куданкулам».
В настоящее время завершается разработка рабочей документации для
обеспечения производства строительных и монтажных работ по зданиям
и сооружениям АЭС «Куданкулам» блоки 1, 2, включая пакеты FSAR,
а так же корректировка ранее выданной рабочей документации, связанной с изменением
исходных данных по оборудованию. Осуществляется авторский надзор
за строительными и монтажными работами на площадке АЭС.
Площадка строительства АЭС «Куданкулам» расположена на
побережье Маннарского залива, в 25 км к северо-востоку от г. Каньякумари в
штате Тамил Наду.
