Конструкция гусеничного минитрактора
Ограниченные финансовые возможности и наличие навыков создания работающих механизмов из подручных средств подталкивают к созданию полезной спецтехники. Собрать гусеничный минитрактор своими руками можно по предварительно составленной схеме. В ней детально описываются параметры узлов, а также точно указывается их расположение.
Начинать собирать самодельный гусеничный мини-трактор следует с конструкции. Сначала собирается рама из двух траверсов и лонжеронов. Затем подбирается и устанавливается двигатель. Он должен подходить по двум параметрам:
- мощность;
- крутящий момент.
Другие узлы конструкции, без которых нельзя представить самодельный гусеничный минитрактор:
- мост в укороченном варианте (можно использовать старый, но работающий);
- дополнительная ось;
- сиденье для водителя;
- коробка передач (лучшим вариантом будет КПП с ГАЗ-53, ВАЗа);
- сцепление;
- гусеницы (допустимы самодельные из 4 или 6 колес).
Для того чтобы собрать гусеничный трактор своими руками, нужны навыки выполнения сварочных работ, поскольку предстоит трудная и долгая работа с металлическими деталями: балками, швеллерами, трубами квадратного сечения и прочее. Кроме того, следует подготовить дрель с битой по металлу и болгарку, а также другие инструменты для более комфортной работы.
Преимущества и недостатки самодельной модели
Когда собирается минитрактор на гусеницах своими руками, то удается сэкономить деньги. Покупка аналогичной модели гусеничного минитрактора в магазине требует денежных вложений. Самодельный гусеничный аппарат обойдется в разы дешевле.
К преимуществам сборки самодельного минитрактора на гусеницах можно отнести:
- улучшенные тяговые показатели (они превосходят показатели минитракторов на колесном ходу);
- хорошая проходимость по сложным участкам;
- плавность хода при любых условиях эксплуатации;
- минимальная деформация земли в момент движения.
Гусеничный минитрактор конструируют для выполнения работ на фермах, дачах и огородах. Он экономично потребляет солярку (дизельное топливо). Легко ремонтируется при необходимости, так как есть удобный доступ ко всем узлам. Эта техника имеет компактные габариты, позволяющие проезжать между окученных рядов растений. Удобно управляется и можно дооснастить различным навесным оборудованием.
Все самодельные гусеничные трактора имеют минусы, о которых также нужно помнить при сборке:
- уступают по скорости моделям с колесной базой;
- исключают передвижение по асфальту;
- издают сильный шум во время работы.
Если эти недостатки не отпугивают, то можно приступать к сборке самодельного трактора на гусеницах.
Выбор материалов
Для сборки лонжеронов рамы гусеничного самодельного минитрактора понадобятся швеллера. Они устанавливаются по краям в продольном направлении. Посередине размещают для дополнительной надежности третью продольную балку из профильной трубы с ребром жесткости. Передняя траверса делается из швеллера 12-го размера, а задняя — 16-го. Оси стоит изготавливать из круглой трубы. Это основные детали, без которых невозможно собрать самодельный минитрактор на гусеницах.
Выбор двигателя
Силовой агрегат гусеничного минитрактора должен работать на дизеле. Оптимальная мощность — от 10 до 64 л. с. Точное значение нужно выбирать исходя из площади земли, которую предстоит обрабатывать. Чем она больше, тем мощнее требуется мотор.
Когда собирается трактор на гусеницах своими руками, можно использовать мотор от мотоблока. Но его конструкцию придется изменить, установив дополнительные шкивы. Они уменьшат изначальную мощность силового агрегата до оптимальных значений.
Из чего сделать ходовую
Мост гусеничного самодельного минитрактора не получится сделать самостоятельно, так как это технически сложный элемент. Стоит взять его с подходящей машины, например, с ГАЗ-21. Нужно будет укоротить до 800 мм и обточить боковые части.
Гусеница продается отдельно в магазинах. Если нет возможности ее приобрести, то можно сделать самому. Понадобятся две автомобильные покрышки или можно взять шины от другой техники. Они натягиваются на колеса, взятые с машины или с тележки. Именно из этих компонентов делают мини гусеничный трактор своими руками. Стоит отметить, что длина гусеницы будет небольшой, поэтому отпадает необходимость в установке промежуточных катков.
Гидравлика и плюсы ее установки
Когда собирается самодельный гусеничный трактор своими руками, то уделяется время на монтаж еще одной системы — гидравлической. Гидравлика упрощает управление минитрактором и обеспечивает стабильную работу отдельным ее механизмам.
Другие преимущества гидравлической системы на самодельных гусеничных мини-тракторах:
- допускается применение навесного оборудования любой конфигурации;
- обеспечивается простое вращение руля без прикладывания больших усилий;
- совершенствуется тормозная система (гусеничный самодельный минитрактор быстро останавливается).
Гидравлика забирает определенную мощность у двигателя. Поэтому ее нельзя устанавливать на гусеничные минитрактора, оборудованные маломощными моторами.
Пошаговая инструкция
Перед началом выполнения работ следует подготовить подробный чертеж. В нем должны быть все обозначения и замеры. Каждый элемент оборудования обязан учитываться. Исходя из схемы будут выполняться работы по сборке самодельного гусеничного минитрактора своими руками.
В процессе работы также важно хорошо закручивать гайки и болты. Все сварочные швы следует зачистить болгаркой (на нее устанавливается шлифовальный диск). Каждый механизм, взятый с других машин, должен быть проверен на исправность.
Рама и кабина
Сваривается двух-или трехступенчатая база из швеллеров и поперечных траверсов. Внутренние углы усиливаются небольшими укосинами толщиною 5-6 мм. К передней части лонжеронов присоединяются 8-ми миллиметровые стальные пластины.
По бокам приваривают подножки для удобной посадки. Согласно чертежу, определяется метод установки двигателя. В этой зоне необходимо наварить специальные металлические плашки, к которым будет прикручиваться мотор и вся кабина. По такой схеме собирается самодельный минитрактор на гусеницах своими руками, а точнее, его рама (сварная база).
Двигатель и электрооборудование
Параметры необходимого мотора указаны выше. Электрооборудование должно подключаться по заранее подготовленной схеме. Специалисты рекомендуют размещать источник энергии (аккумулятор) под сиденьем самодельного гусеничного минитрактора, предварительно установив там металлический ящик. От батареи нужно провести провода к оборудованию, которое будет потреблять энергию — это фары, сигналы торможения, габаритные огни.
Рулевое управление и трансмиссия
Если собирается гусеничный минитрактора из мотоблока своими руками, то все его системы будут простыми. Руль устанавливается после монтажа сиденья. Это поможет выбрать оптимальный угол его наклона. Поворот спецтехники будет осуществляться за счет трансмиссионное-моторного блока. Поэтому система управления должна быть связана с трансмиссией.
Гусеница
Альтернативой металлическим тракам могут стать покрышки спецтехники, а также шины от автомобилей. Внутри них помещаются опорные катки. Так, покрышку спецтехники режут пополам, подгоняют под размеры подобранных колес и соединяют методом клепки. Если берутся колеса (диски с резиной) от авто, то ничего делать не нужно.
Ходовая система и тормоза
С обеих сторон рамы следует установить движители. Подвеска обязана соединить остов и опорные катки самодельного минитрактора (речь идет о колесах). Конечный вид ходовой системы придают два моста и дисковые тормоза, обеспечивающие безопасность движения. Некоторые мастера используют ленточные тормоза, потому что они совместимы с большинством механизмов и просты в установке и эксплуатации.
Техническое обслуживание
В интернете есть про самодельные мини гусеничные трактора видео, где подробно говорится об уходе за спецтехникой. В видеороликах упоминаются моменты, касающиеся технического обслуживания:
- регулярная оценка состояния узлов;
- смазка трущихся деталей гусеничного минитрактора;
- замена масла;
- постоянный долив дизельного топлива в бак;
- проверка герметичности патрубков мотора;
- чистка от налипшей грязи и от пыли.
Правильный уход способствует увеличению срока эксплуатации оборудования, исключает преждевременный износ отдельных деталей самодельного минитрактора, позволяет добиться максимальной эффективности от каждого механизма, сокращает время, которое расходуется на ремонт.
Общие советы по сборке и рекомендации
- Обязательно произведите расчет и составьте схему самодельного минитрактора на гусеницах, чтобы потом не было проблем. В противном случае машина не будет работоспособна.
- Перед началом сборки подготовьте необходимые инструменты и оборудования. Не забудьте про средства индивидуальной защиты. Они повышают уровень безопасности в процессе выполнения сварочных и прочих работ.
- Не стоит прибегать к услугам молотка или зубила. Эти инструменты только усугубят ситуацию. Требуется более бережное отношение к каждому узлу и механизму.
Приветствуем всех!
Мотоблоком конечно хорошо культивировать землю, но когда приходится по 2-3 раза обрабатывать участок — уже не так радостно. Да и соседи иногда приходят и просят прокультивировать им грядки и участки под картошку. А после своего участка уже никакого желания помогать кому то нет. В целях механизации и снижения трудозатрат на обработку земли было принято решение заморочиться постройкой минитрактора. Да и зимой на нем можно хотя бы около дома дорожки почистить.
Что же лежит в основе:
1. Колхозные мосты УАЗ, укороченные
2. Рама из 80 швеллера
3. Раздатка — а/м НИВА
4. Карданные валы — а/м НИВА, передние
5. Двигатель — пока не определен: либо от ВАЗ 2108 вместе с КПП, либо ВАЗ 1111 ОКА вместе с КПП
6. Колеса — 225/85 R15 (старые от УАЗа)
С чего положено начало?

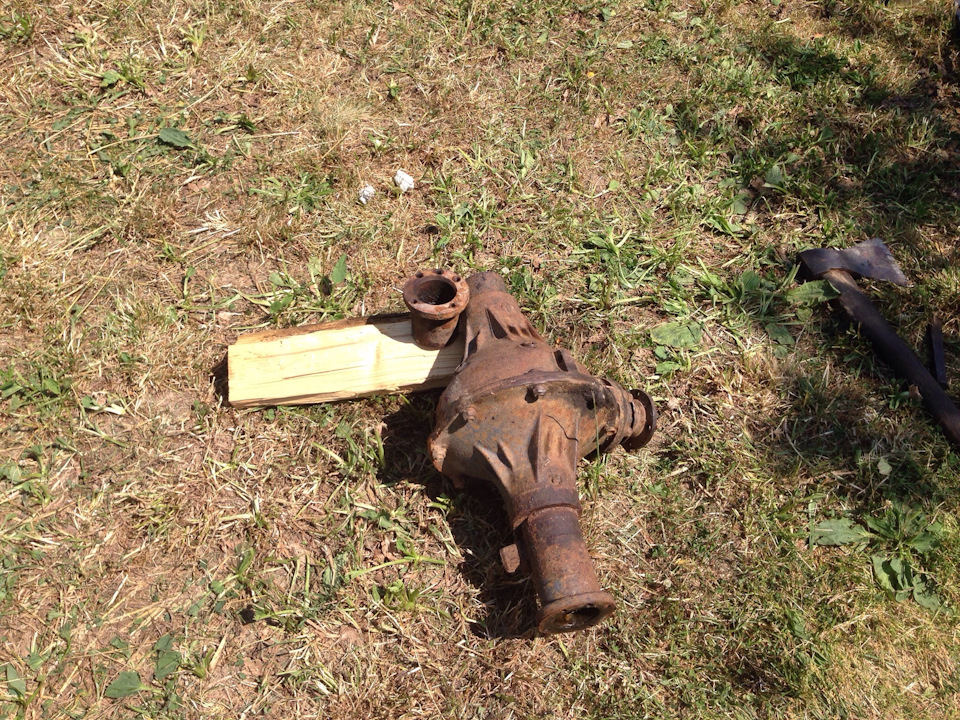

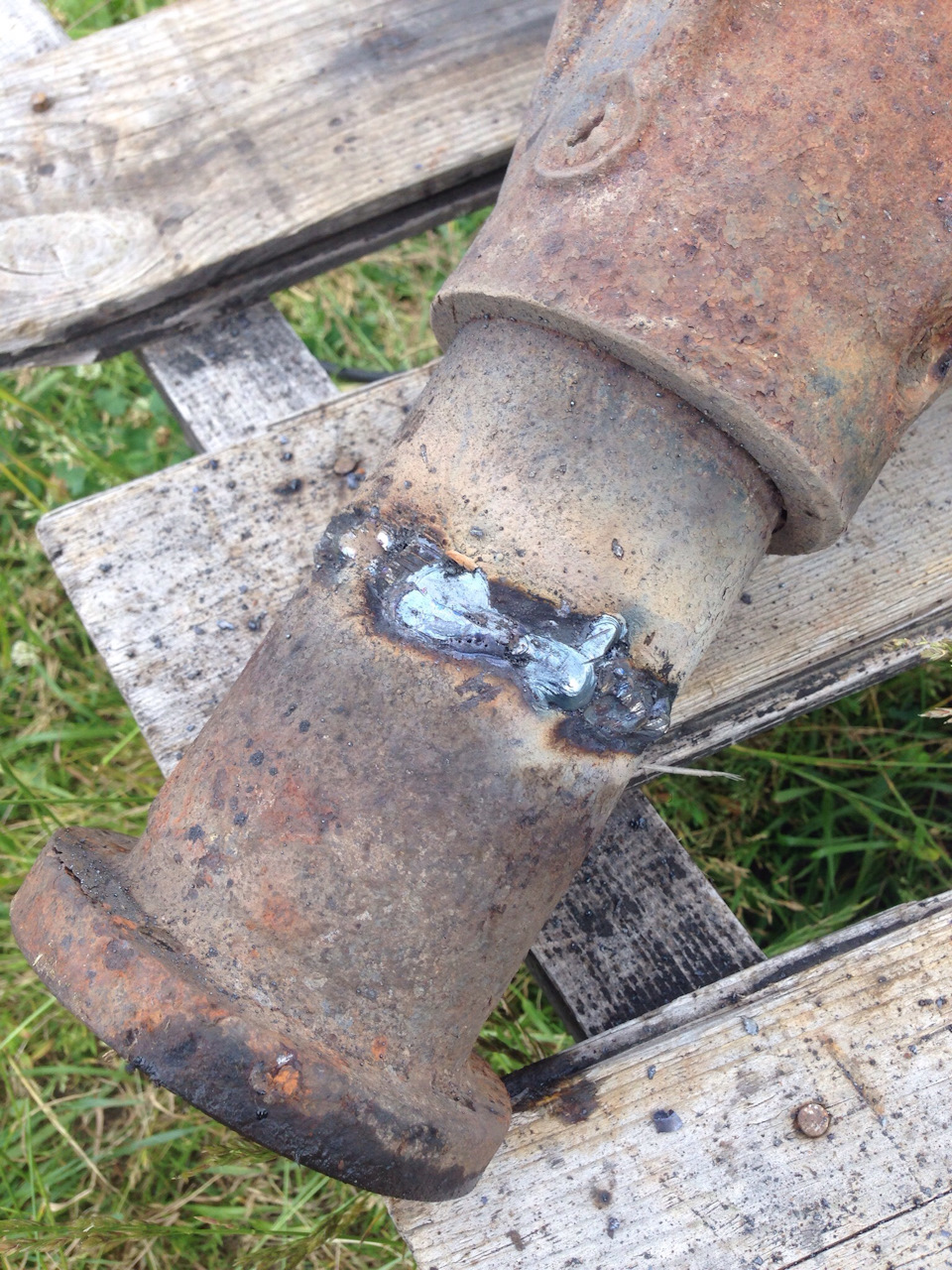

Все начиналось с мостов. Хотелось не узкий, но и не широкий трактор. Поглядев на передний мост от УАЗа, решил, что ширину у меня будет ограничивать короткий правый ШРУС. Разобрал мост, разметил, отпилил лишнее. Для центровки чулка моста замечательно подходит 60-я водопроводная труба — с небольшим натягом загнал ее в одну часть чулка и присоединил вторую часть (при этом не забыв разделать фаски по месту сварки и соблюдая положения фланцев крепления ШОПК). После этого электродом 3мм в несколько проходов заполнил фаски металлом.

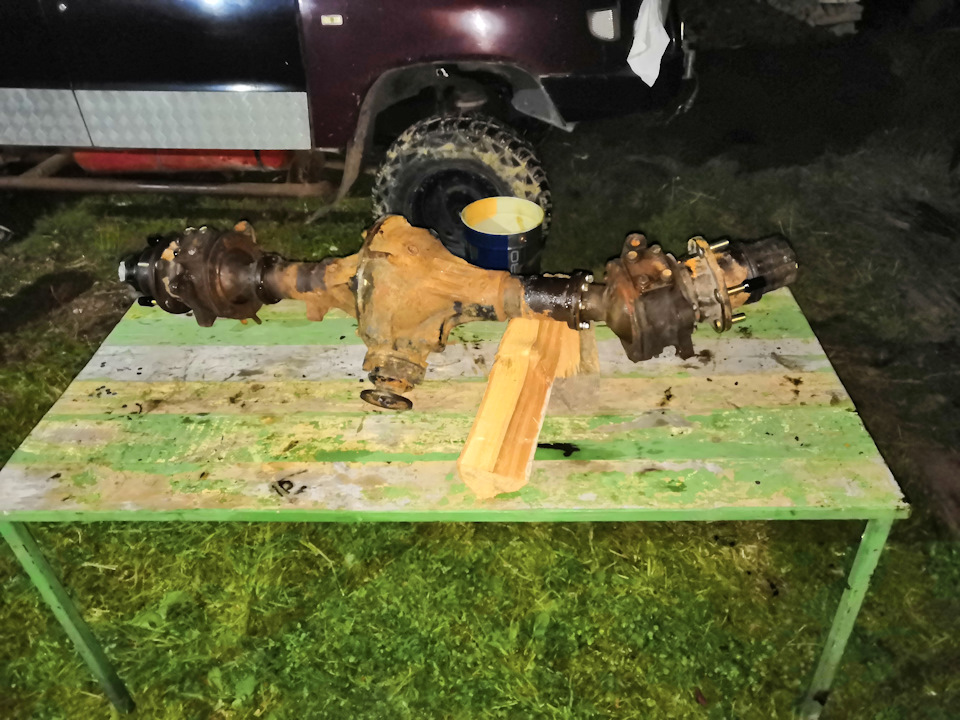

После сварки моста перешел к его сборке. Были докуплены недостающие детали (ШРУС, болты, гайки, подшипники…).
Такие же манипуляции были произведены и с задним мостом.
По итогам сварки и сборки мостов получили такую ситуацию с тормозами — будут только задние барабанные. Поворотные кулаки от автомобиля УАЗ с дисковыми тормозами, а суппортов запасных нет. А вот барабнных тормозов в запасе на целую машину.
Второй шаг.
Минитрактор должен быть полноприводным, рулевое управление классическое — управление поворотом колес передней оси. Значит нужны привода мостов и раздаточная коробка (далее РК). Фултайм РК у нас только у нивы, поэтому и была приобретена РК от НИВЫ.

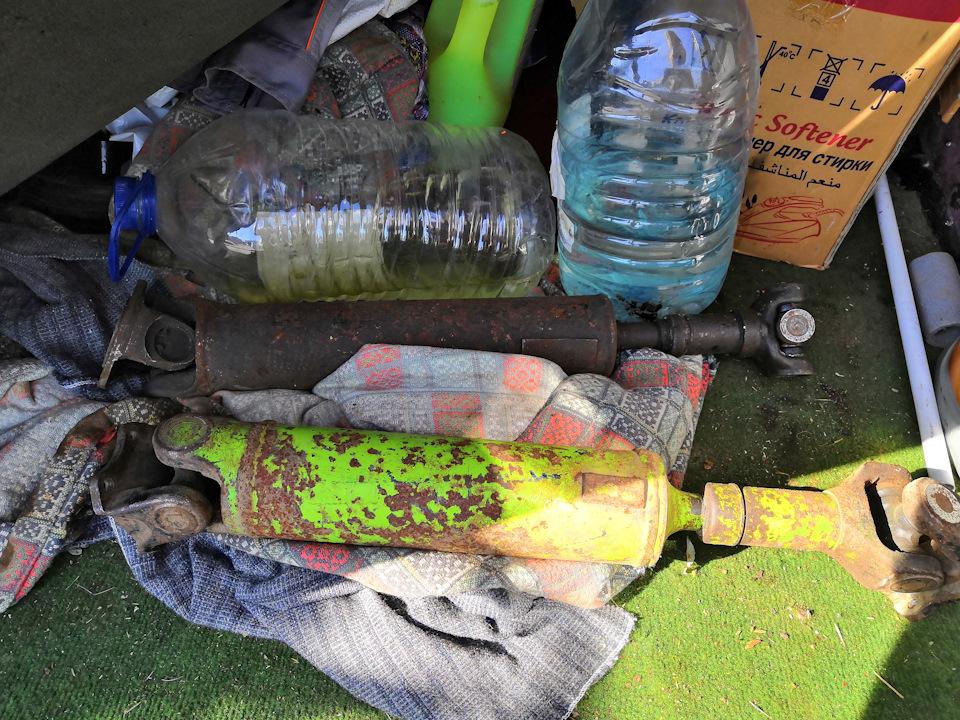

А где РК от НИВЫ — там и привода от нее. Приобретены 2 передних кардана так же от НИВЫ.
Что же получаем?
А получаем мы уже какие-никакие, а габариты трактора. По длине к сожалению не измерял, что получается. По ширине (по мостам) колея получилась 110см. В первоначальных прикидочных рисунках и мыслях должно было получиться 100см. Но полученные цифры будут плюсом к устойчивости.
Что имеем сейчас?
Поиски донора двигателя.
Необходимо доделать крепления рамы к мостам (подвески не будет), установить раму и начать устанавливать агрегаты на нее.
В надеждах, к концу урожайного сезона доделать минитрактор и начать обрабатывать им землю.
Цена вопроса: 4 000 ₽
Пробег: 0 км
Из чего? Сделать мини-трактор своими руками можно практически из любой старой техники. Переделать под сельхознужды реально мотоблок, «Оку», «Жигули», «Ниву». Для самодельного агрегата потребуются донорские двигатель, рама, мосты.
Как? Чтобы сделать мини-трактор, надо обладать хотя бы минимальными знаниями в сварке, механике и электрике. Работы предстоит много, но начинать нужно с создания чертежа, на котором следует расписать все рабочие узлы.
В этой статье:
- Плюсы и минусы самодельного мини-трактора
- Сферы применения самодельного мини-трактора
- С чего начать сборку самодельного мини-трактора
- Как сделать мини-трактор из «Оки» своими руками
- Как сделать мини-трактор из «Жигулей»
- Как сделать мини-трактор из «Нивы»
- 6 вариантов из чего еще можно сделать мини-трактор своими руками
- Что дешевле – сделать своими руками мини-трактор или купить готовый
Плюсы и минусы самодельного мини-трактора
Мини-трактор представляет собой компактную машину, мощности которой вполне хватает для возделывания 10 гектаров сельскохозяйственных угодий. Такие устройства часто можно встретить в деревне, где потребность в технике для обработки полей и уборки урожая постоянна, но не у всех есть возможность ее купить.
Плюсы и минусы самодельного мини-трактора
Мини-тракторы достаточно популярны у деревенских жителей по нескольким причинам:
- Удобное использование на небольших сельскохозяйственных площадях. Обычно такие устройства применяют при необходимости возделывания максимум трех гектаров полей, для более крупных угодий лучше использовать мощную заводскую технику.
- Во многих местностях грунт практически не поддаётся ручной обработке. Это относится к каменистым или глинистым почвам. В таком случае использование механического оборудования просто необходимо. Мини-трактор за несколько часов позволит обработать поле, которое при ручном вскапывании отняло бы много дней.
- Изготовить подобное устройство будет значительно дешевле, чем купить технику в магазине. Можно сделать мини-трактор своими руками в домашних условиях с двигателем от мотоблока, а остальные узлы создаются самостоятельно по уникальным чертежам.
- Простое переоборудование и доработка. Эта возможность просчитывается заранее, и сделанные вручную детали изготавливаются так, чтобы при необходимости установка дополнительных устройств не вызывала проблем.
- Малый вес мини-трактора позволит избежать чрезмерной нагрузки на грунт. Эта особенность важна при культивации, уборке урожая, окучивании.
Значительным минусом мини-трактора является использование в его конструкции уникальных запчастей, поэтому в случае поломки найти аналог и произвести ремонт будет затруднительно. Этот момент также нужно учитывать еще на этапе проектирования.
Кроме того, на мини-тракторе нельзя будет передвигаться по дорогам общего пользования. Для этого потребуется пройти процедуры осмотра и регистрации в органах Гостехнадзора. В противном случае использование мини-трактора в дорожном движении обернётся для его владельца крупным штрафом.
Сферы применения самодельного мини-трактора
Самодельный мини-трактор имеет достаточную мощность, чтобы заменить заводские модели, например, «Беларус 132н», «Булат 120», «Уралец», «Скаут».
Сферы применения самодельного мини-трактора
Различия в мощности и производительности могут быть, и они видны при выполнении сравнительных испытаний, но на практике особенности оказываются незначительными.
Мини-трактор используется в основном для выполнения сельскохозяйственных работ. Понятие включает в себя широкий круг мероприятий по выращиванию и уборке урожая, среди них:
- Распашка поля для возделывания агрокультур.
- Культивирование грунта, уничтожение сорняков.
- Боронирование почвы.
- Выполнение посевных работ.
- Посадка и уборка картофельных культур.
Этими задачами возможности использования мини-трактора не исчерпываются. Сферу его применения можно расширить, если на этапе конструирования заранее предусмотреть устройства для крепления дополнительного оборудования.
При грамотном проектировании самодельный трактор вполне подойдет и для таких задач, как:
- Перевозка грузов (строительные материалы, дрова, мусор и т.д.).
- Уборка снега в зимний сезон.
- Стрижка газона, заготовка корма для скота.
Таким образом, мини-трактор значительно облегчит быт и работу жителя деревни, выполняя большинство задач, для которых используется тяжёлая и дорогостоящая техника. Важным его преимуществом является возможность сборки из старых или ненужных запчастей, что позволяет сэкономить на приобретении новых агрегатов.
С чего начать сборку самодельного мини-трактора
Разработка любого технического устройства начинается с изучения чертежей аналогов и составления собственного проекта. На этом этапе необходимо определить общую компоновку конструкции, места установки агрегатов, их форму, размеры и др. Без проекта трактор получится ненадежным и неудобным в эксплуатации.
С чего начать сборку самодельного мини-трактора
При разработке проекта необходимо принимать во внимание следующие моменты:
- Передняя подвеска должна быть дополнительно усилена.
- В чертеже нужно указать все изменения, вносимые в ходовую часть.
- Мотор должен быть расположен под водительским сиденьем.
- Двигатель надо закрыть кожухом.
- Обязательно указывается место размещения топливного бака.
- Если мини-трактор делается из автомобиля ВАЗ, для повышения маневренности и удобства использования раму можно укоротить.
- При таких манипуляциях мост, соответственно, смещается.
Эти правила помогут составить проект надежного и эффективного мини-трактора, который можно будет использовать не только в поле, но и на придомовой территории.
При составлении плана работы нужно подготовить запчасти и узлы, необходимые для сборки машины. Основным агрегатом является двигатель. Также к числу важнейших элементов относятся следующие устройства:
- Коробка переключения передач.
- Сиденье водителя и блок рулевого управления.
- Колеса задней оси. Спереди вполне можно поставить снятые с обычного мотоблока.
- Передний и задний мосты. Габариты деталей можно подогнать под размер рамы и иных агрегатов.
Как сделать мини-трактор из «Оки» своими руками
Автомобиль «Ока» идеально подойдет для сборки мини-трактора. Практически в неизменном виде можно использовать колеса, мотор, топливный бак, подвеску. Получившаяся машина будет отличаться высокой мощностью и низким расходом горючего, она сможет успешно справляться со следующими работами:
- окучивание полей;
- обработка почв;
- распашка земли;
- перевозка грузов.
Как сделать мини-трактор из «Оки» своими руками
От автомобиля «Ока» можно позаимствовать следующие агрегаты:
- двигатель;
- подвеска;
- мосты;
- коробка переключения передач;
- колеса;
- рулевые тяги;
- шасси.
Для сборки понадобится ряд материалов и инструментов:
- Сварочный аппарат.
- Гаечные ключи.
- Отвёртки.
- Турбина.
- Листовой металл.
Для изготовления рамы потребуются два лонжерона, для них подойдут швеллеры 10. Также будут нужны два траверса (12 и 16). Поперечные крепления можно изготовить из уголка на 6 мм. В качестве силовой установки желательно использовать четырёхцилиндровый двигатель на 45 лошадиных сил, поскольку он оснащается системой воздушного охлаждения. Изменения в конструкцию мостов можно не вносить. Для изготовления подвески необходимо соединить коробку передач с несущей рамой. У мотора обрезается задняя стенка маховика, в центре делается отверстие.
Для обеспечения постоянного давления в гидросистеме используется насос, устанавливаемый рядом с валом. Колеса управляются при помощи редуктора. Если планируется использовать трактор на пересеченной местности, то их лучше ставить большого диаметра – до 24 дюймов. Как правило, в подобных конструкциях рессоры не предусмотрены. И задние, и передние лонжероны должны быть усилены. Коробка переключения передач от «Оки» вполне подойдет в неизменном виде.
Установка мотора еще мощнее – от УД2 – даст возможность обрабатывать большие участки и транспортировать тяжёлые грузы. На завершающем этапе сборки устанавливаются кабина, топливный бак, а также приборы освещения.
Как сделать мини-трактор из «Жигулей»
Сделать мини-трактор своими руками из «Жигулей» – оптимальный вариант. Для этого автомобиля можно без труда найти необходимые запчасти. Значительный минус в этом случае заключается только в двигателе. Он работает на бензине, поэтому придется нести повышенные расходы на топливо по сравнению с использованием дизельной силовой установки. Компоновка мини-трактора характеризуется размещением мотора перед водителем, двигатель должен закрываться защитным экраном. Для изготовления рамы используются уголки 4 мм, размер ее – 1,2*2,1 м. Топливный бак устанавливается сзади и может быть сделан из жести или позаимствован от любого легкового транспортного средства.
Как сделать мини-трактор из «Жигулей»
Передняя трансмиссия дополнительно усиливается, привод делается на все четыре колеса. Сборка выполняется в следующей последовательности:
- Разрабатывается проект.
- Делается рама.
- Изготавливается кузов.
- Собираются все основные узлы.
- Монтируется рулевое управление.
Мини-трактор, сделанный из «Жигулей», обладает высокой производительностью и может перевозить грузы до 500 кг. Для сборки подойдут запчасти и от других транспортных средств. Так, можно использовать коробку передач от ГАЗ-53, колеса от МТЗ-84. При установке последних, скорее всего, придется укрепить мосты и заменить тормоза.
Двигатель на «Жигулях» обладает мощностью 59,4 л. с. и объёмом 0,65 литра. Мотор отличается хорошим балансом силы и расхода топлива. Создавая мини-трактор из данного автомобиля, необходимо тщательно проработать чертеж и размещение критически важных узлов. Заранее определяется расположение следующих агрегатов:
- коробка передач;
- топливный бак;
- двигатель;
- защитный экран;
- кабина.
Раму желательно укоротить, а подвеску установить более мощную. Для коробки передач подойдет агрегат от ГАЗ-53. Задний мост и рулевой механизм можно оставить от ВАЗа. Если планируется в дальнейшем установить полный привод, то мотор должен иметь мощность не менее 42 лошадиных сил. В этом случае ТС сможет эксплуатироваться с гидравлическим ВОМ и перевозить тяжелые грузы.
При сборке трактора из модели ВАЗа алгоритм следующий:
- Сварка рамы.
- Установка трансмиссии.
- Монтаж колес и топливного бака.
- Установка двигателя и подвески.
- Монтаж кабины и кожуха на мотор.
Ответственный этап сборки – укорачивание заднего моста. Последовательность работ следующая:
- Срезается чашка, убирается кольцо фланца.
- Вынимается и протачивается полуось.
- Сверлится отверстие внутри чашки.
- Производятся выравнивание и сварка полуосей.
- Устанавливаются мосты в готовую выемку.
- Выполняются сварные работы.
- Прикрепляются мосты к раме посредством V-конструкции.
Как сделать мини-трактор из «Нивы»
Перед сборкой мини-трактора необходимо подготовить два чертежа. На первом должны быть отмечены размеры и расположение отдельных узлов, порядок установки, а на втором – общий вид готовой машины, нарисованный от руки. Последняя схема нужна, чтобы можно было ориентироваться на нее и контролировать правильность монтажа деталей.
Как сделать мини-трактор из «Нивы»
После тщательного изучения чертежей можно переходить к подбору запчастей. В идеале должны браться детали одного транспортного средства. Если такой возможности нет, то ничего не остается, кроме как брать узлы нескольких машин одной модели. Принимая решение о возможности использовании запчасти, необходимо удостоверится в отсутствии повреждений.
Если для сборки мини-трактора используется «Нива-2121», алгоритм действий следующий:
- Монтаж прочной несущей рамы
Для ее изготовления можно взять металлические швеллеры для лонжеронов и трубы для поперечных балок. Для соединения элементов каркаса используется сварка. Для усиления на стыках продольных и поперечных элементов приваривают металлические уголки, которые повышают жесткость конструкции. По окончании рама грунтуется и покрывается слоем краски, необходимой не столько для презентабельного внешнего вида, сколько для защиты от ржавчины. Также подойдет готовый рамный каркас от старого автомобиля, но найти его непросто.
- После высыхания краски на раму устанавливаются мосты
Мосты можно закрепить при помощи шарниров, подвешенных к подшипникам. Это позволит компенсировать колебания, которые будет испытывать машина при движении по бездорожью.
- На раму крепится трансмиссионный механизм вместе с раздаточной коробкой от «Нивы», а также колеса
Шины должны иметь глубокий протектор, иначе не удастся обеспечить достаточное сцепление с грунтом при выполнении земляных работ. Давление в камерах не должно превышать 2,1 атмосфер. При движении трактора по дороге оно повышается, и при избыточной накачке шины могут просто лопнуть.
- Монтаж силовой установки от «Нивы» и ее настройка
Сначала делается металлическая платформа, на которую укладывается толстый слой резины, позволяющий компенсировать колебания мотора. Силовая установка закрывается защитным экраном, который предотвратит контакт с нагретыми деталями двигателя.
- Устанавливается гидравлическая система и ВОМ
Зона расположения выбирается с учетом нужд водителя. Если трактор проектируется для работы в качестве экскаватора, то есть необходима установка ковша, гидравлика должна размещаться в передней части. Если нужны плуг, борона, культиватор, то навес лучше перемесить в заднюю. Желательно, чтобы гидравлический механизм и ВОМ монтировались в сборе.
- Установка на трактор кабины и навеса
Сначала изготавливается отдельная жёсткая рама, на которую затем ставится сама кабина из листов стали толщиной не менее 5 мм.
- В зависимости от размеров кабины устанавливается водительское место
Сиденье желательно поставить в задней части, перед специалистом должны размещаться ВОМ, рычаги управления, коробка передач, рулевое колесо.
После сборки мини-трактор должен пройти испытания. Этот процесс, как правило, растягивается на несколько дней, и по соображениям безопасности торопиться не следует. В топливный бак заливается бензин/дизель, в силовую установку – масло, в радиатор – дистиллированная вода. После запуска машина должна двигаться с умеренной скоростью и без резких поворотов.
Если все механизмы работают нормально, то можно испытать трактор на бездорожье. О наличии дефектов при сборке свидетельствуют скрипы – необходимо еще раз подтянуть все болтовые соединения. Далее проверяется функционирование гидравлической системы. На навес устанавливается борона/плуг. Трактор при распашке не должен пробуксовывать или кренится в сторону.
6 вариантов из чего еще можно сделать мини-трактор своими руками
- Из «Запорожца»
Для создания мини-трактора подойдет всем известный «Запорожец», однако его детали и узлы потребуют доработки. В частности, необходимо укоротить задний и передний мосты. Собственная коробка переключения передач достаточно слабая, поэтому используйте вместо неё вазовскую. Гидравлическую систему можно сохранить, но лучше заменить шланги и штуцеры. Для кабины пойдут металлические трубы диаметром 5 мм (каркас), фанера/ПВХ-панели (обшивка). Силовую установку можно сохранить, но лучше взять помощнее, иначе грузоподъёмность трактора будет не слишком высокой. Коробка передач от ВАЗа дает возможности установки любого навесного оборудования. Все детали, узлы до начала сборки тщательно проверьте на наличие повреждений.
- Из грузового мотороллера
При использовании агрегатов от мотороллера, например, от «Тула 210», масса трактора не превысит 90 килограммов. Сборка аппарата из узлов запчастей одного и того же транспортного средства избавит от необходимости подгонки и дополнительной обработки деталей. На вал двигателя устанавливается магнето с одним полюсом. Применение бортовых редукторов позволит выполнять задания на минимальной скорости без падения мощности. Эта особенность важна при посевных работах и уборке урожая.
Для рамы используются уголки на 4 мм. Топливный бак можно поставить от любого легкового авто или вырезать его из листов металла толщиной не менее 2 мм. Готовый трактор позволит легко перевозить грузы до 300 килограммов, а также вспахивать землю на глубину до 17 см.
- Двигатель аппаратов от ЗиД
Четырёхтактная силовая установка от ЗиД имеет мощность 4,5 лошадиных силы и объем 0,52 литра. Она хорошо подойдет для распашки территории до трех гектаров.
Устройство двигателя достаточно простое, поэтому он удобен в обслуживании и при конструировании разных самоделок. Приобрести такой мотор можно в Интернете.
- Двигатель УД-25
В настоящее время данная модель двигателя не выпускается, поэтому можно приобрести лишь бывшие в использовании экземпляры по цене от 5 000 до 8 000 руб. в зависимости от состояния.
Мотор имеет объем 0,42 литра и обеспечивает мощность 11 лошадиных сил.
- Мини-трактор из «Муравья»
Мотороллер «Муравей» позволяет значительно упростить процесс сборки мини-трактора. Преимуществом такой конструкции является мощный двигатель с четырёхскоростной коробкой передач. Задний привод также можно использовать, однако в этом случае необходимо заменить ступицы, чтобы поставить колеса большого диаметра.
Управление делается по аналогии с автомобильными механизмами – с балкой и рулевой трапецией. В этом случае повысится грузоподъёмность передней части и общий баланс конструкции.
- Гусеничный трактор своими руками p>Гусеничный трактор создаёт минимальное давление на почву за счет большей площади опоры. Такие машины отличаются высокой мощностью и проходимостью.
Для самостоятельного изготовления гусеничного мини-трактора потребуются следующие детали:
- Рама. Делается из труб или швеллера.
- Мотор. Гусеничной машине лучше подходит дизельная силовая установка.
- Ведущий мост. Допускается использование готовой части легкового автомобиля, однако конструкцию необходимо сделать короче.
- Коробка переключения передач. Лучше всего подойдет от ГАЗ-53.
- Сцепление. Можно использовать механизм от ГАЗ-52.
- Гусеницы. Хорошо сделать их из шин с тяжелой техники – трактора или грузового автомобиля (от двух отрезаются боковые части, а затем покрышки устанавливаются на колеса).
Для управления машиной необходимо использовать дифференциал, позволяющий отключать от привода правое и левое колесо. Тормоз на всех них должен быть отдельным. При нажатии на него переключается дифференциал, в результате которого одно колесо останавливается, а второе по-прежнему вращается. За счет этого происходит поворот ТС в нужном направлении.
Что дешевле – сделать своими руками мини-трактор или купить готовый
В последние годы на рынке появились готовые мини-тракторы для сельскохозяйственных работ, которые имеют вполне доступную цену. Наиболее дешевые аппараты стоят около 100 000 рублей, за 150 000–200 000 руб. можно найти машину, выполняющую практически все необходимое.
Что дешевле – сделать своими руками мини-трактор или купить готовый
До появления подобных машин можно было только сделать мини-трактор своими руками с нужными размерами. Теперь при составлении чертежа следует считать, в какую стоимость обойдётся самоделка, и сколько времени все это займет. Если у вас есть опыт сборки автомобильных механизмов и хочется сделать трактор своими руками, то вопрос о покупке готовой машины обычно не возникает. Но при отсутствии деталей и узлов, возможности найти их, без навыков работы на слесарном оборудовании, проще и быстрее купить аппарат в магазине.
На практике в девяти из 10 случаев самодельный трактор дороже, однако он обладает неоспоримым преимуществом. В ходе проектирования и сборки в машину закладываются те возможности, которые необходимы мастеру, он может предусмотреть переоборудование и установку дополнительных узлов. Заводские трактора, в свою очередь, обычно имеют ограниченные варианты внесения изменений в конструкцию. Именно возможность оставить на самодельном тракторе только необходимое и убрать все ненужное заставляет многих отказаться от похода в магазин. Можно, например, найти в продаже модели, оснащённые ксеноновыми фарами, но зачем они нужны в поле?
Основная проблема при изготовлении самоделки сводится к поиску всех необходимых механизмов и узлов, их сборке и подгонке. Даже если в гараже стоит раритетный «Запорожец», далеко не каждый автовладелец захочет пилить его болгаркой и создавать из запчастей трактор без гарантии нормальной работы. Мини-авто из магазина обычно пригодно для универсального использования, но часто не может выполнять специфические задачи. При грамотных проектировании и сборке самодельной машины такая проблема исключена.
Что дешевле – сделать своими руками мини-трактор или купить готовый
Широкий выбор мини-тракторов от отечественных и зарубежных производителей можно найти в магазинах компании «Центр технического оборудования». Возможны поставки не только в Россию, но и в страны СНГ. С полным модельным рядом можно ознакомиться на официальном сайте компании.
Чем хорош гусеничный минитрактор? От колесных собратьев он отличается более мощным мотором, высокой проходимостью и низким удельным давлением на грунт.
Гусеничный минитрактор существенно расширяет ваши возможности в хозяйстве. Вот неполный перечень того, в чем он может облегчить жизнь:
- рыхление земельных владений, а также перекопка грядок;
- удобрение почвы с помощью распыления;
- сборка урожая;
- уход за газоном;
- очистка территории от снега;
- перевозка грузов.
Все эти виды работ характерны для сельской местности. Но минитрактор отлично показывает себя и на стройке.
Преимущества и недостатки гусеничного минитрактора
Основные преимущества:
- более высокие показатели тяги, чем у колесных аналогов;
- даже на самой труднопроходимой местность достаточная ровность хода;
- во время движения почва не деформируется так сильно, как когда по ней проезжает колесный минитрактор;
- высокие показатели проходимости.
Есть у гусеничных минитракторов и недостатки:
- не такая большая скорость, как у колесных минитракторов;
- большое потребление горючего;
- по асфальту не поедешь;
- во время выполнения работ гусеничные минитракторы создают много шума.
Плюсы и преимущества изготовления минитрактора своими руками
Плюсы
- Минитрактор способен избавить вас от трудностей, связанных с обработкой почвы и уборкой урожая. Если вы будете изготавливать его самостоятельно, за счет комплектующий от старой техники вы сможете значительно сэкономить.
- Не менее важен и тот факт, что сборка минитрактора — интересный и увлекательный процесс для любителей техники.
- Минитрактор — техника, которая всегда в ходу. Поэтому вы можете в любой момент выставить его на продажу.
Минусы
- Чаще всего самодельный вариант уступает магазинному по ряду технических характеристик.
- Детали используются старые, и это может понизить работоспособность вашей техники.
- Скорее всего, первый год придется устранять «детские болезни» и заниматься доработкой неучтенных деталей.
- Самостоятельная сборка занимает много времени и сил. Она требует не только технических знаний и умений, но и колоссального терпения и трудолюбия.
Прежде чем браться за такое непростое занятие, нужно взвесить все «за» и «против».
Из чего состоит самодельный гусеничный минитрактор?
Конструкция минитрактора включает в себя:
- раму с сиденьем;
- закрепленный на раме ведущий мост и дополнительную ось;
- мост;
- коробку передач с дифференциалом;
- гусеницы.
Основная часть минитрактора — это рама. К ней крепятся все узлы и механизмы. Раму можно изготовить самостоятельно, а все остальные детали придется приобрести, если их не найдется у вас в гараже.
Гусеницы и колеса
Чтобы изготовить минитрактор на гусеницах своими руками, вам понадобится изготовить и гусеницы или приобрести их. Гусеницы можно сделать из старых покрышек с глубоким протектором, скрепив части скобами.
Снегоходы в наличии
Новинка
Снегоход Восток с двигателем Lifan
Габариты:
3100×910×1335 мм
Мощность:
29-30 л.с.
Скорость:
Не менее 60 км/час
Гусеница, Д×Ш×В:
2×(3685×380×17.5)
Грузоподъемность:
270 кг / на сцепке 550 кг
Кит-комплект снегохода 4Т Lifan
Габариты:
3100×910×1335 мм
Мощность:
29-30 л.с.
Скорость:
55-60 км/час
Гусеница, Д×Ш×В:
2×(3685×380×17.5)
Грузоподъемность:
270 кг / на сцепке 550 кг
Новинка
Снегоход Восток с двигателем Loncin
Габариты:
3100×910×1335 мм
Мощность:
29-30 л.с.
Скорость:
Не менее 60 км/час
Гусеница, Д×Ш×В:
2×(3685×380×17.5)
Грузоподъемность:
270 кг / на сцепке 550 кг
Акция
Хит
Снегоход 4Т Lifan короткий
Габариты:
2700×910×1335 мм
Мощность:
29 л.с.
Скорость:
55-60 км/час
Гусеница, Д×Ш×В:
2×(2878×380×17.5)
Грузоподъемность:
250 кг / на сцепке 300 кг
Рекомендации перед началом работ
Перед тем, как приступить к изготовлению самодельного минитрактора, самое лучшее решение — предварительно сделать подробные чертежи, указать в них точные параметры, размеры.
Нужно удостовериться, что вы обладаете необходимым инструментом: болгаркой, сварочным аппаратом, дрелью и т.д.
Какой выбрать двигатель?
Первым делом, когда вы решили собрать минитрактор своими руками, вам понадобится подобрать к нему силовой агрегат. Часто двигатели снимают с доноров или используют ЗИД — четырехтактный мотор с объемом 0,52 л. и мощностью 4,5 л.с. Такая небольшая мощность вполне подойдет для обработки 2-3 гектар земли. Он очень прост в обслуживании и его легко купить в интернете.
Еще одним вариантом для самоделки может стать двухцилиндровый двигатель УД-25. Его мощность достигает 12 л.с., а объем 0,42 л. Этот недорогой двигатель за 5-8 тыс. рублей уже снят с производства, но его можно купить с рук, например, на Авито.
Нередко, изготавливая самодельный минитрактор, мастера используют моторы от автомобилей.
Хороший вариант — двигатель от Оки. Его весомые преимущества: высокий КПД и малый расход бензина. Он имеет мощность 29,3 л.с. и объем 0,649 л.
Более дорогой вариант двигателей из «Жигулей». Тут мощность уже от 59 л.с. и выше. Трактор с двигателем ВАЗ будет отличаться мощностью и сможет справиться практически с любой сельскохозяйственной работой.
Если у вас есть мотоблок, можно изготовить минитрактор прямо на его основе! Ведь мотоблок обладает всеми необходимыми узлами управления. Все, что останется доработать, — рама.
Также можно использовать надежные, проверенные временем двигатели Lifan и Loncin.
Из чего сделать ходовую для минитрактора?
В ходовую часть входят:
- колеса;
- передний и задний мосты;
- элементы трансмиссии.
Перед выбором колес нужно подумать, для каких задач вы будете использовать свой минитрактор. Если для перевоза грузов, будет достаточно диаметра дисков в 16 дюймов. А если вы хотите эксплуатировать трактор в полевых условиях, нужно приобретать более массивные колеса — от 18 до 24 дюймов.
Если вы собираетесь изготавливать полноприводный минитрактор, вам потребуется взять 2 одинаковых узла ходовой части (донорами могут послужить автомобили ВАЗ или Москвич) и укоротить их.
Помните, что у мостов должны быть одинаковые редукторы с одинаковым передаточным числом, чтобы передние и задние колеса на вашем минитракторе вращались с одинаковой скоростью.
Изготовление рамы для гусеничного минитрактора
Вам понадобится сварочный аппарат (инверторный или трансформаторный). Для изготовления рамы мастера часто предпочитают швеллеры. Но можно использовать и балки из обычной стали.
Перед сборкой понадобится сделать квалифицированный чертеж. Вам нужно точно знать, как будут располагаться все элементы и каковы их размеры. Нужно будет просчитать задействованные мощности и подготовить пошаговую схему монтажа.
Установка рулевого управления
Все детали для рулевого управления целесообразно взять с донора. Подойдет любой легковой автомобиль.
Выбор и установка тормозов и сцепления
Проще всего взять уже готовые блоки от автомобиля УАЗ. Тормоза необходимо устанавливать на заднюю колесную пару, а колодки тормозного механизма — на диски колес. Также нужно вывести управление на педаль.
Для сцепления и коробку передач для самодельного минитрактора также можно использовать от старого автомобиля вроде того же УАЗа или Москвича.
Всегда есть куда стремиться
Когда вы изготовите основную часть минитрактора, можно будет задуматься о наличии гидравлики, вала отбора мощности и кабины. В целом самодельный минитрактор — это такой долгострой, в котором всегда найдется что доработать, добавить, улучшить.
Если вы твердо решили самостоятельно собрать минитрактор, мы желаем вам терпения и удачи в этом непростом начинании.
Чтобы заказать запчасти и комплектующие заполните форму ниже
Мини-погрузчики
Инструкция, как сделать гусеничный минитрактор своими руками
0
Число голосов: 103
Как сделать самодельный трактор
Минитрактор — это точно такая же сельскохозяйственная техника для фермеров, как и трактор, но меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того, некоторые экземпляры настолько легкие, что перевозятся в прицепе. Небольшие тракторы выполняют все те же задачи, что и аналоги более высокого класса — к ним можно прицепить навесное оборудование для обработки и удобрения почвы, уборки территории и перевозки различных грузов. Помимо этого, во многих тракторах, даже изготовленных самостоятельно, присутствуют привод вращения вспомогательных агрегатов и гидравлика.
От мотоблоков они отличаются, прежде всего, тем, что это полноценная сельхозтехника. Конечно, у мощного мотоблока тоже немалый функционал, но при управлении им приходится все время ходить. Это очень утомительно, особенно при обработке большой площади. А работая с самоходной машиной, даже самой маленькой и самодельной, оператор устает гораздо меньше — ведь на самоделку устанавливают рулевое управление.
Понимая все преимущества минитракторов, отечественные изобретатели иногда создают своими умелыми руками первоклассные экземпляры. В интернете сейчас можно найти много описаний, схем и даже готовых чертежей подобных самоделок.
Конструкции минитракторов
В большинстве случаев при изготовлении самодельного трактора просто переделывается какое-то серийное изделие, при этом одни составляющие добавляются, а другие упраздняются. Это легкий путь, но он не всегда осуществим, так как в наличии должна быть комплектная машина.
А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна — на сегодня многообразие решений просто зашкаливает.
Например, раму для минитрактора делают цельной и ломающейся (в народе она называется «переломка»), поворот — управляемыми колесами и бортовой, компоновку — классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему (гидросистема) и вал отбора мощности. Кабина — это не первостепенная задача при создании самоделки, поэтому ее можно надстроить уже потом.
Трактор от производителя по цене самоделки — весь модельный ряд тут. Хорошую навеску для самодельной сельхозмашины покупаем по ссылке. Читаем в этой статье — как проще всего собрать минитрактор из мотоблока.
Предлагаемый ниже самодельный мототрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями. Сборка самодельного трактора производится своими силами. Инструкция и чертеж ниже на картинке.
Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать с инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.
Рама
Изготавливают ее из металлопроката. Расчеты на прочность — дело неблагодарное, а в данном случае и не нужное. Поэтому надо просто заранее заложить многократный запас. Исходя из этого, применить швеллер от №6 до 12 — это является наилучшим решение для самодельного минитрактора. Делать какие-то «выемки» и «огибания» агрегатов не стоит, так как это сильно усложнит и удорожит проект. Обычная плоская «лесенка» — просто и доступно многим.
Как показывает практика, для трактора самоделки полезнее в качестве передней и задней траверсы (поперечины) использовать швеллер большего прокатного размера (вплоть до 20), так как впоследствии именно к этим траверсам крепятся различные рабочие органы и вспомогательное оборудование. Причем располагать его лучше полками внутрь. А швеллеры лонжеронов (продольных балок) можно располагать как внутрь, так и наружу. Внутри лонжеронов прокладывают топливопроводы и магистрали, которые получаются естественным образом защищены.
По форме самая простая конструкция рамы для самоделки — прямоугольник с двумя и более траверсами. Но гораздо большей жесткостью будет обладать рама в виде трапеции. Ширина в передней части должна быть меньше для размещения в минимальных габаритах управляемых колес, а также для возможности наблюдения за движением строго по пахотному ряду. Места соединения лонжеронов и траверсов обязательно сварить или усилить приваркой косынок. Обратите внимание, чтобы с кузовом минитрактора было все в порядке, ведь на него закрепляются все остальные агрегаты. Для подключения прицепа на раму можно приварить сцепку.
Компоновка
Относительное расположение основных частей любого трактора сложилось исторически.
Классическая компоновка самоходной машины следующая: двигатель расположен спереди, продольно, над передней осью. К нему через сцепление подсоединяется коробка передач, далее следует раздаточная коробка и за ней — ведущий мост. Между собой валы агрегатов соединяются при помощи карданов и муфт.
Соблюдение этой схемы будет оптимальным вариантом при создании минитрактора, так как позволит применить существующие агрегаты без их изменения.
По опыту многих создателей самодельных тракторов, лучше компоновать агрегаты «по месту», не занимаясь излишним черчением и расчетами. Лучший вариант — на готовой раме разместить все основные узлы и механизмы самоделки, установить их на временные опоры (удобно — на деревянные бруски) и найти наилучшее взаимное положение. После этого можно начать изготавливать кронштейны и крепления узлов трактора. Но нельзя забывать, что все узлы на самособранные тракторы необходимо крепить через опоры, гасящие вибрации (резиновые подушки). Лучше всего их заимствовать от той же техники, от которой взят агрегат. Еще один важный фактор, который необходимо учесть — это развесовка, то есть распределение полного веса минитрактора по передней и задней осям. Самый приемлемый вариант — 60% веса приходится на ведущие колеса, 40% — на управляемые.
Двигатель для самоделки
С точки зрения тяговооруженности, веса, доступности и дешевизны в ремонте, будет наиболее логично при изготовлении трактора в «домашних» условиях взять двигатель от классических моделей автомобиля ВАЗ, с 2101 по 2107, или поставить от мотоцикла. Их можно найти в хорошем состоянии по цене металлолома. Если повезет, то одна машина может стать донором большинства деталей для минитрактора. Или можно оснастить новым китайским дизельным двигателем.
Мотор со сцеплением и коробкой передач закрепляется как единый блок, что упрощает работу над трактором-самоделкой и избавляет создателя от многих трудностей. Обязательно на валу водяного насоса («помпы») установите крыльчатку вентилятора, даже если ее там не было. Ведь скорость сельхозтехники намного ниже, чем у автомобиля, поэтому режим работы мотора минитрактора такой же, как при стоянии в пробке. А это считается тяжелым для любого двигателя. Следовательно, радиатор системы охлаждения самодельного трактора нуждается в принудительном обдуве.
Трансмиссия
Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет минитрактором, уже будет иметь как минимум четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант — полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие. Но нужно понимать, что они тяжелее, поэтому расход получившегося трактора будет выше, и вся его мощность будет использоваться редко.
Хороший элемент для соединения валов — упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, так как нагрузки там существенно выше, и муфта их не выдержит.
Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного минитрактора получают двумя путями. Первый путь — обрезание чулков моста (сужая колею). Второй путь — изготовление проставки для крепления колес (расширяя). Это приходится делать, потому что номинальная колея УАЗика — 1445 мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).
Ходовая часть и движитель
Эта система у рассматриваемого самодельного минитрактора почти полностью повторяет аналогичную у серийных тракторов и имеет отличия от автомобильной по некоторым важным моментам. Основное отличие — отсутствие задней подвески. То есть ведущий мост не крепится к остову на рессорах, а жестко на нем закреплен. Это необходимо сделать, если планируется смастерить не только сам трактор, но и все сельхоз орудия к нему. Потому что такие навески, как плуг, борона, почвофреза, косилка и прочие приспособления, крепящиеся к задней части трактора-самоделки, очень сильно нагружают заднюю ось и при наличии на ней устройства задней подвески быстро приведут ее в негодность. Передний мост на самодельном тракторе, также можно установить без подвески — комфорт значительно не уменьшится. В качестве поворотных цапф удобно использовать вилки карданных шарниров грузовиков (ЗИЛ, КАМАЗ, КрАЗ), запчасти от которых можно найти в автохозяйствах и на металлоприемках. Две вилки привариваются к балке или непосредственно к раме, соблюдая соосность шасси, а две ответные — к поворотным кулакам автомобиля-донора. Рулевая трапеция вместе с рулевым механизмом целиком также заимствуется. Руль устанавливается от донора.
Тормозную систему (дисковые тормоза) в ее «автомобильном виде» на тракторе, изготавливаемом собственноручно, применять нет смысла, так как не те скорости. Достаточно только стояночного тормоза. Однако, привод механизма необходимо сделать не от рычага, а от педали с фиксированным нажатым положением. Тогда самоделку можно будет и притормаживать в движении, и фиксировать на стоянке. Колеса правильнее всего использовать от сельхозмашин, так как они имеют нужный протектор. Но вполне подойдут и покрышки от внедорожников или легких грузовиков, если нарезать на них нужный рисунок протектора (лучше — «елочку», для самоочищения). Давление в шинах подбирается опытным путем, чтобы найти оптимальное сочетание комфорта и производительности.
Электрика на самодельном тракторе
Можно применить любые части от чего угодно, главное, чтобы совпадало напряжение генератора и потребителей. Не надо забывать и о том, что аккумуляторная батарея — это емкость с кислотой. Поэтому ее необходимо очень прочно закрепить. Рекомендуемое решение — расположить ее под сиденьем минитрактора в специальном ящике или просто в ограждении. Подробное описание электрики на картинке ниже.
Фары и габаритные фонари, а также сигналы торможения, — элементы желательные, но не обязательные, так как прокатиться по дорогам общего пользование на результате своих трудов не получится.
Движение по дорогам
Далеко не вся самодельная минитехника конструкторов выезжает на дороги общего пользования. И это правильно, так как в нашей стране перечислен ряд жестких требований, которым должен соответствовать транспорт, передвигающийся по ним. Даже если все получилось хорошо, и изделие отвечает всем требованиям, для подтверждения этого необходима будет сертификация, которая стоит очень недешево.
Поэтому двигаться по дорогам на самодельном тракторе запрещено. Если его необходимо доставить к месту выполнения работ, то лучше это сделать на прицепе. Это, кстати, одна из причин, почему самоделку пытаются облегчить.
