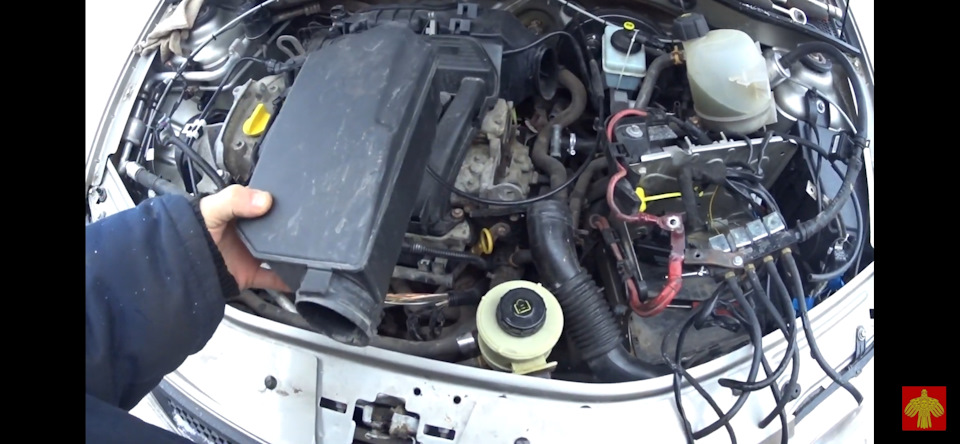

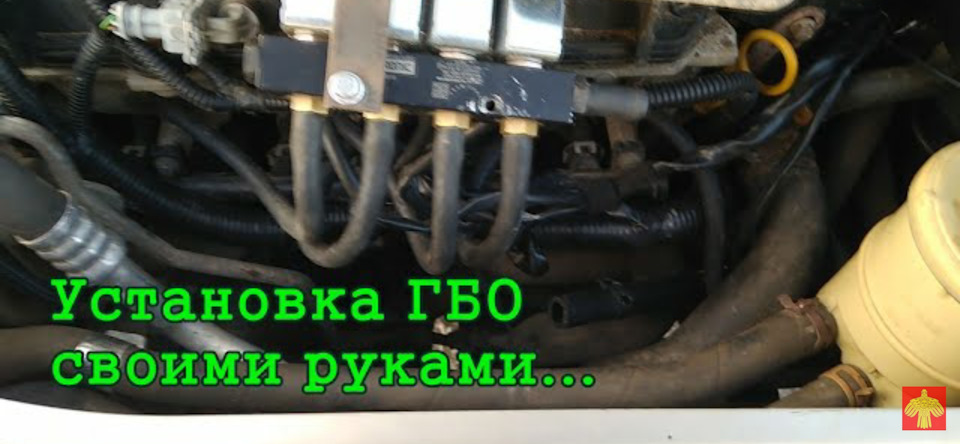

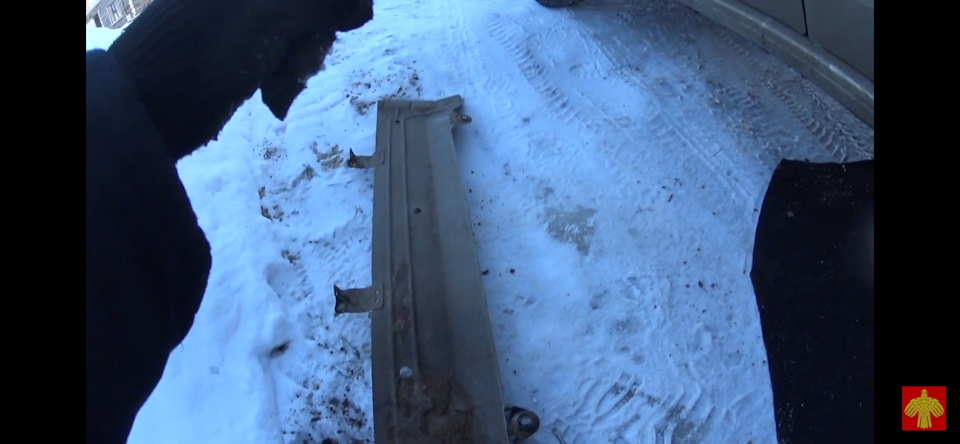

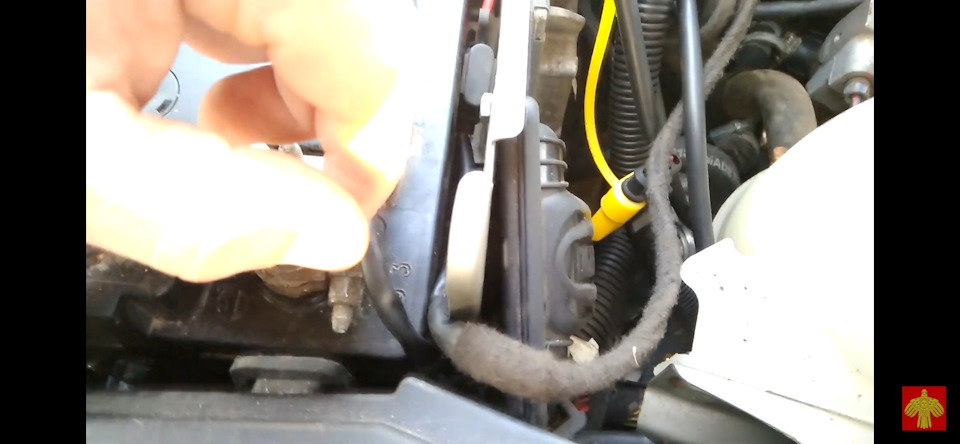

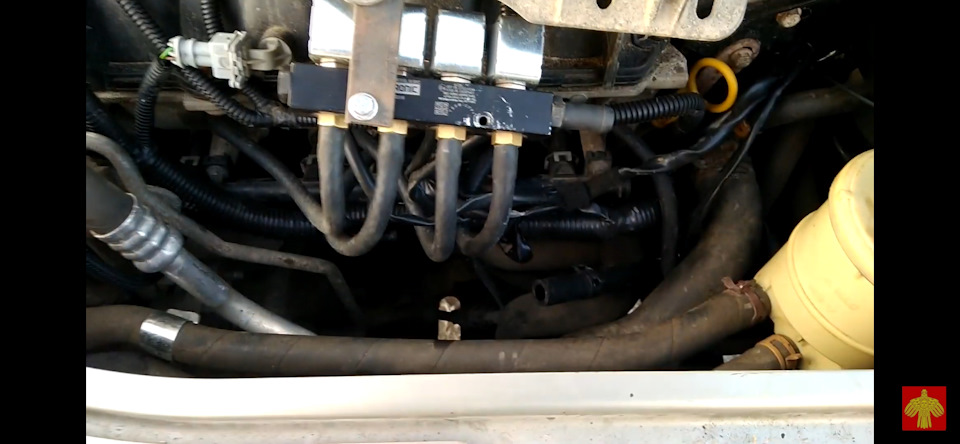

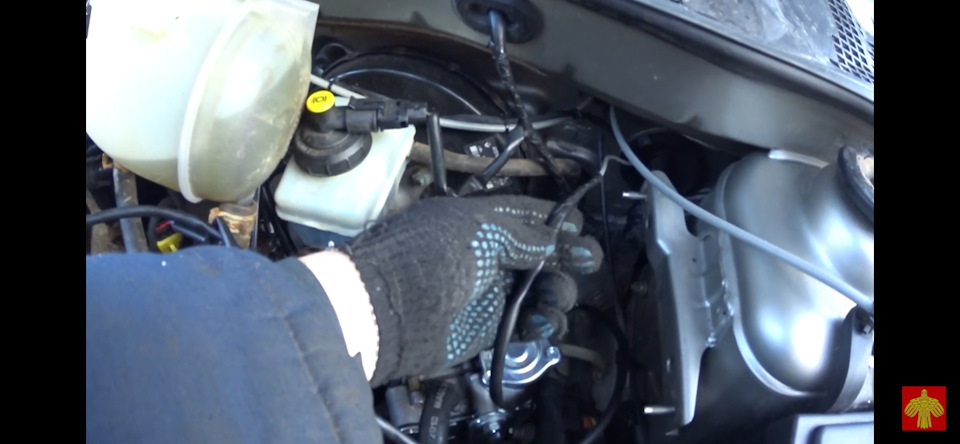

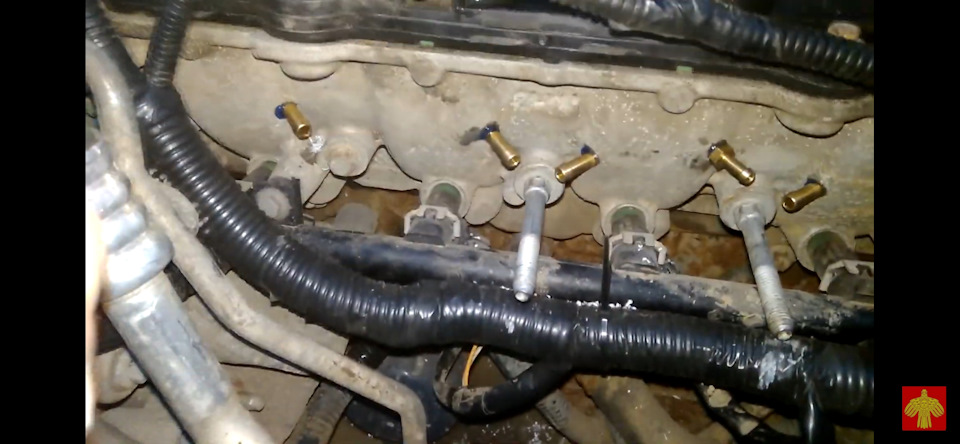

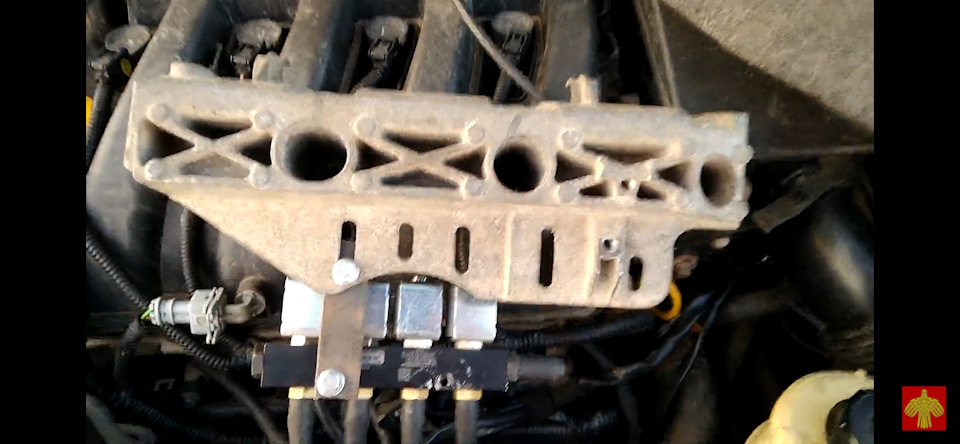

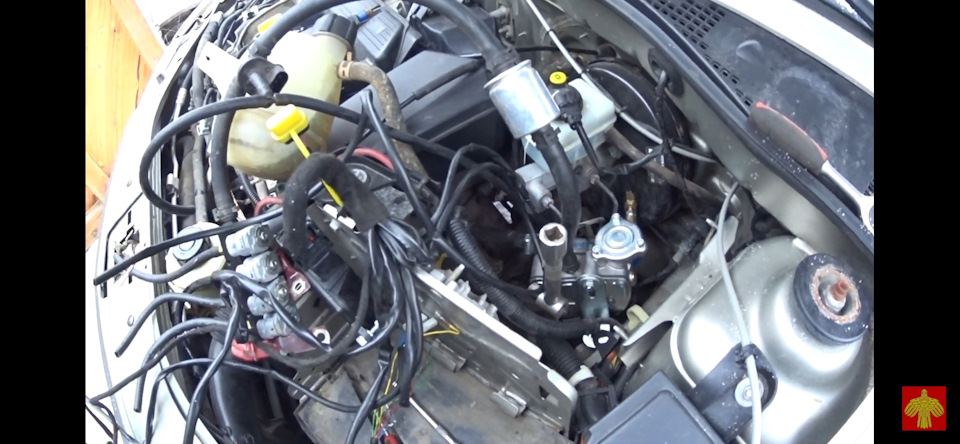

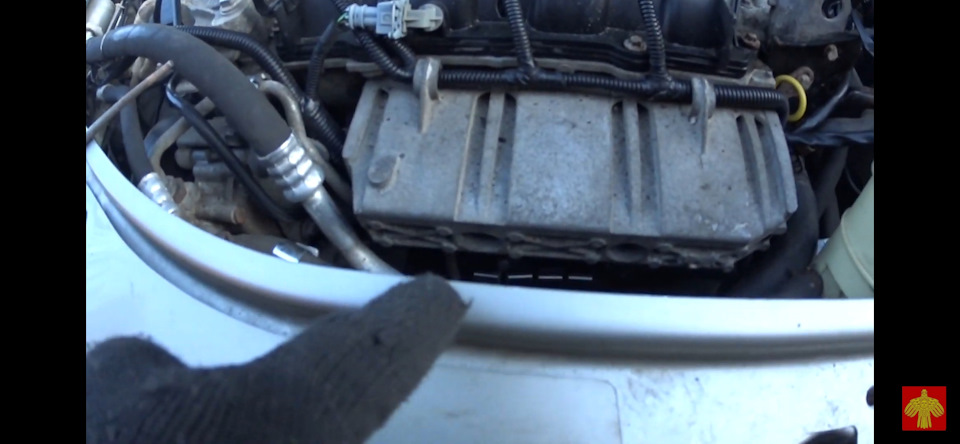

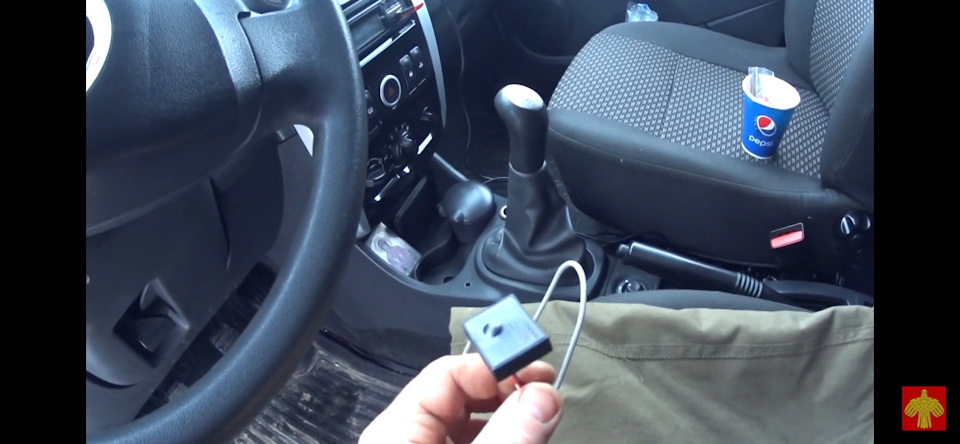

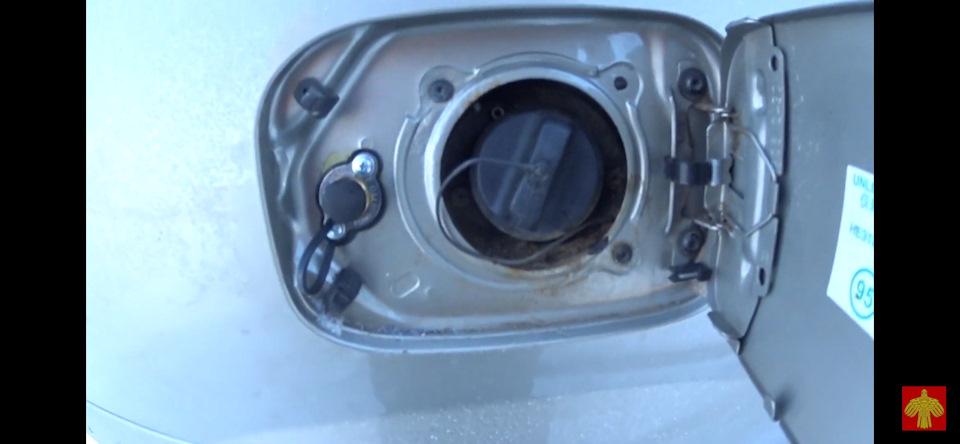

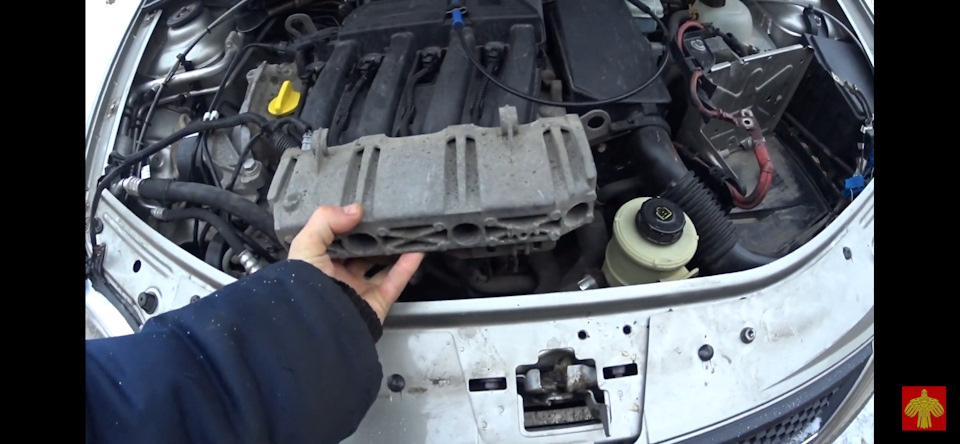

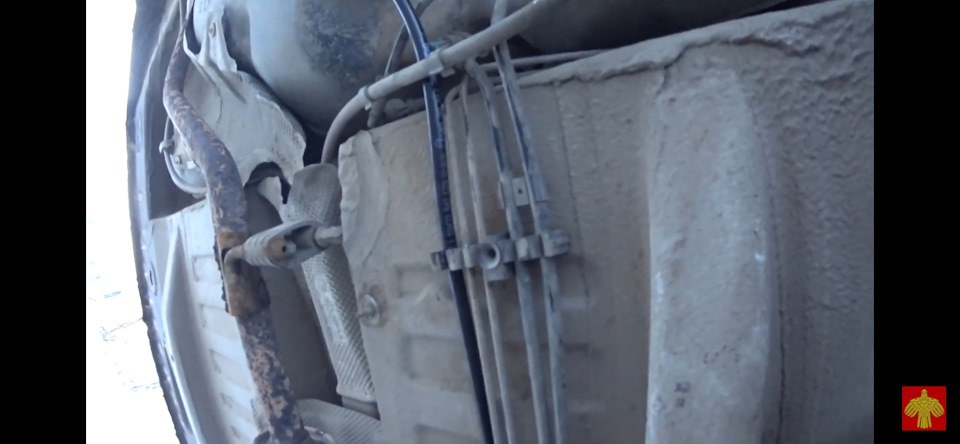

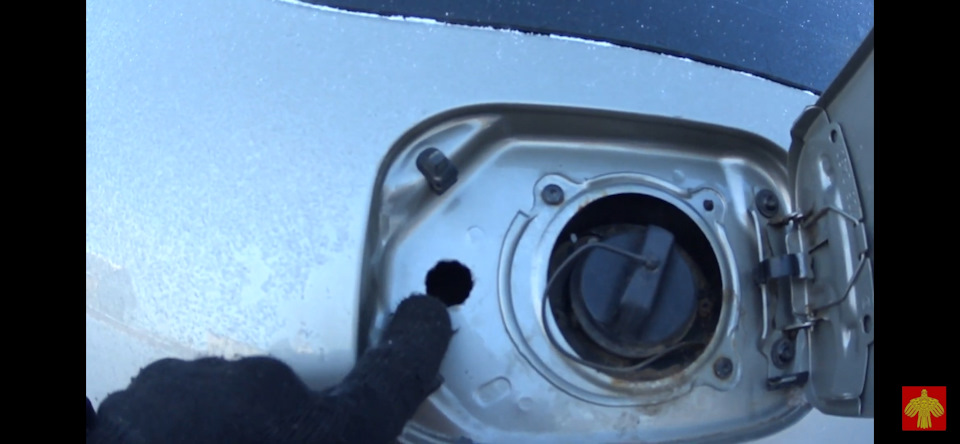

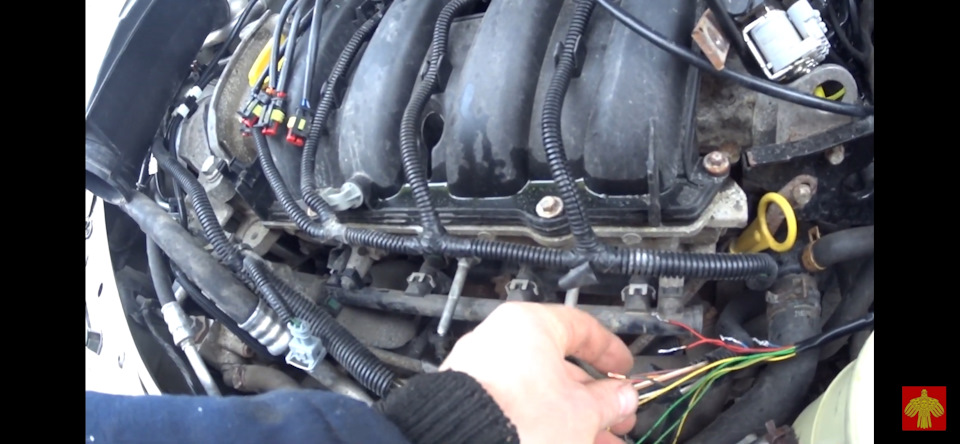

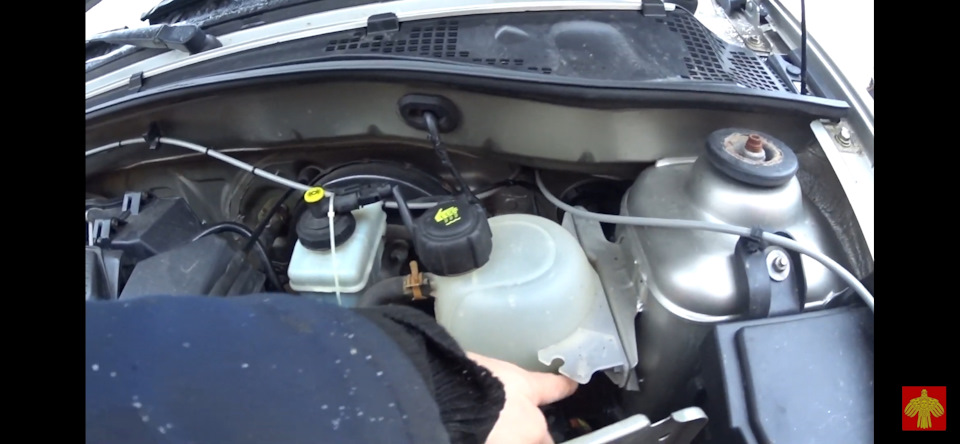

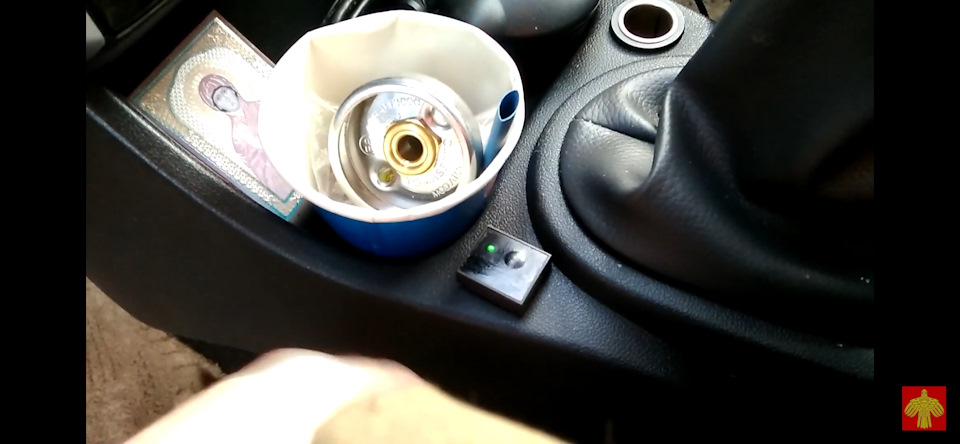

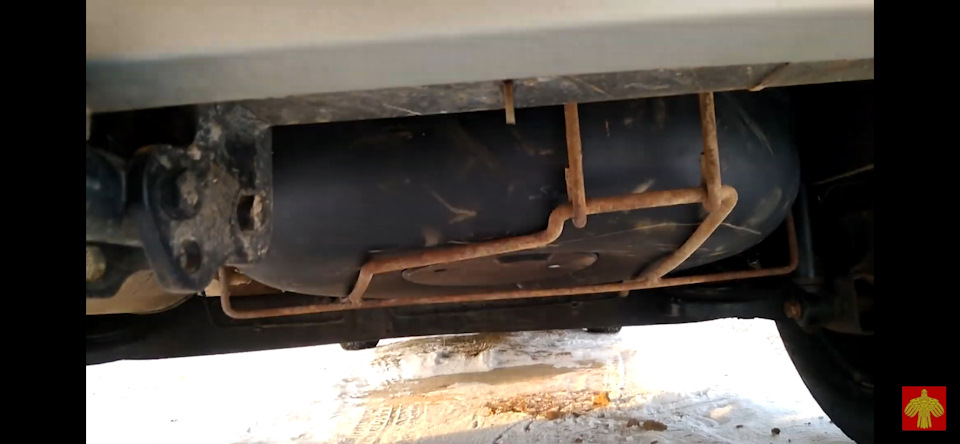

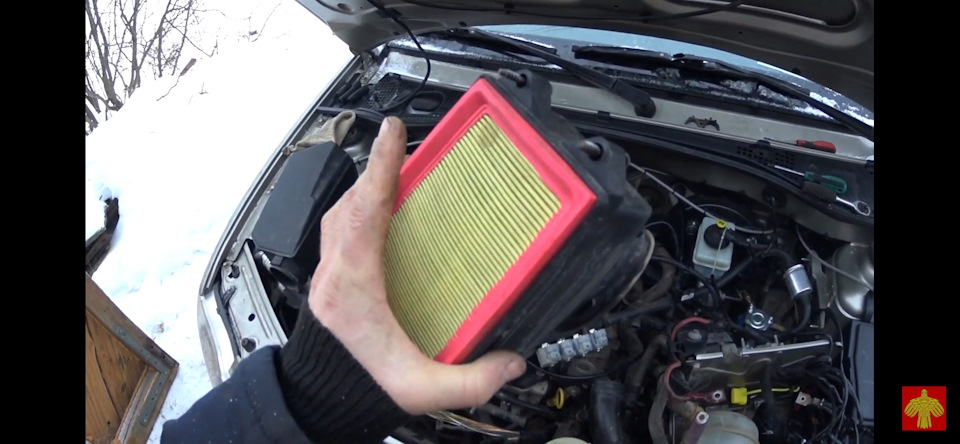

Друзья приветствую всех, сегодня расскажу как я самостоятельно установил газовое оборудование четвертого поколения DIGITRONIC MAXI 2 на лада ларгус или рено логан, двигатель К4М. Все сделал максимально скрытно, так что не каждый обыватель поймет что на машине установлено ГБО. Газобаллонное оборудование работает в автоматическом режиме, переключение на газ происходит после прогрева двигателя до температуры 45 градусов по цельсию. Забудьте об этих байках и предрассудках, о том что говорят диванные эксперты. Газ убивает двигатель, а баллон взрывается, так говорят те кто совсем не чего ни понимает в технике. Нынешние баллоны не просто деформировать даже кувалдой, а по статистике ДТП кузов сложиться гармошкой, а тороидальный баллон ровный и целый. Правильная установка гбо, настройка и потери в тяге нет совсем. Лично мои ощущения, на газу двигатель работает чище, тяга значительно лучше по сравнению с 92 бензином. Пропан близок по октановому числу к 95 бензину, а по цене вдвое дешевле. Выбор за вами, я свой сделал. В сегодняшнем видео подробно покажу как поставить гбо 4 поколения диджитроник макси 2 на автомобиль Renault Logan, LADA Largus. Приятного просмотра товарищи автолюбители

Источник

Для просмотра документа, его нужно скачать:

DGI-Регистратор параметров — Мануал.7z — скачать
DGI-Регистратор параметров — Схема подключения.7z — скачать
DGI-сенсор UEGO_подключение.7z — скачать
Digitronic iQ — инструкция (18.03.2016).pdf — скачать
Digitronic iQ 3D — Распиновка разъёма [14-02-2017].pdf — скачать
Digitronic iQ 3D — Схема подключения [12-10-2016].pdf — скачать
Digitronic MAXI 2, MAXI 2 TITAN — инструкция.pdf — скачать
FSI QX56_Nissan Patrol.pdf — скачать
STAG 400 DPI — Инструкция.7z — скачать
STAG 400.6 DPI EcoTec3 USA_WIRING DIAGRAM_[2015.05.25]_EN.pdf — скачать
STAG 400.8 DPI EcoTec3 USA_WIRING DIAGRAM_[2015.05.25]_EN.pdf — скачать
STAG DIESEL — Инструкция.7z — скачать
STAG DIESEL — Эл.схема [2012.10.24].7z — скачать
STAG-4 Q-BOX — Инструкция.7z — скачать
STAG-4 Q-BOX — Эл.схема [2013.01.29].7z — скачать
Вариатор TAP-01_02-Мануал_ v1.3.7z — скачать
Инструкция STAG TUNING для турбо двигателей.pdf — скачать
Инструкция для установки драйвера интерфейса WI-FI адаптера DIGITRONIC.pdf — скачать
Инструкция по установке блока DIGITRONIC MP-2568OBD.pdf — скачать
Инструкция по установке блока DIGITRONIC MP-32.pdf — скачать
Инструкция по установке блока DIGITRONIC MP-48.pdf — скачать
Инструкция по установке блока DIGITRONIC MP-48OBD.pdf — скачать
Инструкция подключения контроллера широкополосного лямбда-зонда STAG AFR.pdf — скачать
Комплект ANTARTIC DI-60 4 цил. (Тип AEB).pdf — скачать
Компрессор FMQ-2,5 — инструкция.pdf — скачать
Конструктивные отличия редуктора Alaska Super.pdf — скачать
Конструктивные отличия редуктора Antartic Super.pdf — скачать
Описание калибровочного программного обеспечения cистемы впрыска для блоков DIGITRONIC.pdf — скачать
Подготовка к монтажу инжекторной рейки DIGITRONIC-AEB.pdf — скачать
Редуктор и диаметр сопел в установленных авто.7z — скачать
Схема подключения контроллера широкополосного лямбда-зонда STAG AFR.pdf — скачать
Схема подключения эмулятора 628454000 CADILLAC Escalade, Hummer, Chevrolet Avalange, Tahoe 5,3.pdf — скачать
Схема подключения эмулятора 628454000 Opel Antara, Chevrolet Captiva, Chevrolet Malibu (LE5, LE9).pdf — скачать
Схема подключения эмулятора 628454000 OPEL ASTRA 1.6 A16XER.pdf — скачать
Эмулятор STAG CLIPPER.pdf — скачать
Эмулятор давления топлива FPE-A (Инструкция).pdf — скачать
Эмулятор давления топлива FPE-GM.pdf — скачать
Эмулятор давления топлива FPE-Volvo.pdf — скачать
Эмулятор давления топлива FPE.pdf — скачать

О ГБО Digitronic

Рассрочка или кредит на любые услуги автосервиса

Рассрочка и кредит оформляются в нашем офисе, без посещения отделения банка, ответ по кредиту 5 — 20 минут

Требование: Гражданство РФ

Источник

DIGITRONIC AUTOGAS

Digitronic MAXI-2, Digitonic iQ 4, Digitonic iQ 3D6, Digitonic iQ 3D8 Digitronic by A.E.B, Digitonic MP32, Digitonic MP48, Digitonic MP48 OBD, Digitonic iQ MP6C, Digitronic by STAG, Digirtonic DS-10, Digirtonic DS-11

DIGITRONIC AUTOGAS предлагает широкий ассортимент продукции, включая лучшие индивидуально подобранные системы газового оборудования, состоящие из лучших доступных компонентов. Запчасти для газового оборудования, такие как контроллеры, редукторы, инжекторы, клапаны, мультиклапаны и многое другое. Компания Digitronic предлагает только сертифицированные запчасти от известных и надежных производителей.

Отзывы

Хотите оставить отзыв?Поставьте свою оценку!

Сделайте выбор!

Источник

Среди автолюбителей и специалистов часто возникают дискуссии на тему оптимального расхода топлива в форме бензина или газа. Как показывает практика, в процессе эксплуатации экономнее газобаллонное оборудование. Однако его установка требует капитальных вложений. На территории Российской федерации спросом пользуется оборудование компании Digitronic. Именно о ГБО Digitronic и пойдет речь в нашей сегодняшней статье.

Инженерный и руководящий состав компании ГАЗПАРТ 95 в 2004 году занялся разработкой фундамента для новой торговой марки. Суть заключалась в использовании широкого ассортимента комплектующих различных производителей высокого качества. По техническому заданию специалистов Digitronic выполняются работы по изготовлению оборудования на итальянском заводе AEB (Alternative Fuel Electronics). Однако есть комплектующие детали и других стран. Например, от польской компании STAG. И это одна из линий политики Digitronic, при которой нет ограничений в подборе качественного ассортимента.

Газобаллонное оборудование данного брэнда по многим параметром можно отнести к универсальному, потому что есть возможность установки его на разные модели автомобилей. Важно, что эти изделия применимы для грузового и легкового транспорта.

Как известно, завоевала особую популярность среди клиентов, так как выпускает эффективное, надежное и безопасное газовое оборудование на автомобили

Причем многие автовладельцы считают, что это всего лишь монобренд, но это не так, ведь в состав компании входят элементы от тех или иных производителей, что немаловажно

Нельзя не добавить, что именно «Диджитроник» пользуется особым успехом среди автовладельцев не просто так. Ведь оно показывает наилучшие результаты. Кроме того, ГБО Диджитроник 4-го поколения, отзывы о котором являются положительными, отличается целым рядом серьезнейших плюсов.

Кроме того, автовладельцев не останавливает и то, что стоимость на это оборудование гораздо выше, по сравнению с оборудованием, представленным иными производителями.

Характеризуя в целом продукцию компании, можно сказать, что она предназначена для многих автомобилей, сюда можно отнести и Ладу Гранту, например

Кроме того, фирма-производитель заявляет, что оборудование проходит тщательную проверку качества, что немаловажно

Поэтому можно не сомневаться: все комплектующие оборудования отвечают требованиям технического регламента, поэтому данное преимущество смогут по достоинству оценить все автовладельцы. Следует добавить, что ГБО 4 поколения Диджитроник – это и есть выбор тех автовладельцев, которые предпочитают экономию, при этом выбирая безопасную, комфортную езду. Что касается основных элементов газового оборудования данного типа, то они многократно тестируются.

Посещая сайт компании, всегда можно оценить наличие всей необходимой технической документации. Сюда относятся и специализированные программы – они позволяют осуществить настройку агрегата, отыскать те или иные неисправности. Кроме того, компания предлагает и гарантию на свою продукцию, она составляет – 12 месяцев.

Продукция

Компания поставляет такие элементы, как:

Баллоны ГБО цилиндрические и тороидальные различной емкости;
Форсуночные (Инжекторные) рейки;
Дополнительные узлы и детали (мультиклапаны, фильтры, дозаторы, смесители, хомуты, трубки, резиновые шланги и другие расходные материалы);
Редукторы;
Различная электроника (впрысковое и традиционное ГБО, вариаторы, эмуляторы, датчики и индикаторы);
Комплекты (для четырех, шести и восьми цилиндров, а так же FSI с непосредственным впрыском).

Помимо этого предоставляются тюнинговые системы, адаптеры, интерфейсы для программирования и многое другое.

Особенности ГБО 4 поколения Digitronic

Наиболее популярны системы четвертого поколения газобаллонного оборудования, связанные с изменениями в производстве двигателей. Компания Digitronic хорошо зарекомендовала себя как производителя с продуманными составляющими элементами для ГБО 4 поколения. Преимуществами разработок брэнда являются:

Стабильная и надежная, безотказная работа в эксплуатации;
Эргономичная установка;
Простота в настройке.

Оборудование разработано таким образом, что оно будет успешно функционировать, не зависимо от квалификации мастера по установке. А простота в монтаже позволяет устанавливать адекватную стоимость работ либо производить установку самостоятельно.

Еще один плюс к ГБО Digitronic — система спроектирована таким образом, что выхлопы, как результат сгорания топлива, практически не поступают в окружающую среду. Так же можно отметить некоторые эксплуатационные характеристики, повышающие востребованность данных систем:

Увеличивается запас хода автомобиля
Конструктивные особенности позволяют уменьшать затраты на техническое обслуживание
Срок службы моторного масла увеличивается до сорока – пятидесяти процентов
Происходит быстрый запуск двигателя
Детали мотора не подвергаются воздействию смоляных отложений, сажи или нагара
Амортизация свечей зажигания и двигателя происходит медленнее

Однако при всех достоинствах есть и стандартные минусы, которые пока нет возможности усовершенствовать: стоимость, габариты баллона и увеличение общей массы автомобиля.

Настройка ГБО своими руками

Сразу отметим, если монтаж ГБО с учетом инструкции является сложной, однако посильной задачей, настройка ГБО предполагает, что имеется четкое представление о том, для чего производится то или иное действие. Другими словами, например, настройка ГБО Диджитроник 4 поколения своими руками или же настройка любой другой системы может по праву считаться сложной и ответственной задачей.

При этом важно понимать, что ошибки в настройках могут привести к нестабильной работе ДВС, различным сбоям и даже выходу из строя силовой установки и отдельных систем автомобиля. Обратите внимание, если вы не уверены в своих силах, лучше сразу доверить эту процедуру опытному мастеру. Если же имеется желание выполнить настройку ГБО самостоятельно, потребуется купить специальный провод (кабель), а также установить на ноутбук соответствующее программное обеспечение.

Кстати, все системы похожи друг на друга, то есть, например, настройка ГБО Ловато 4 поколения своими руками не будет сильно отличаться от аналогичной настройки других систем. Разница только в графическом интерфейсе самих программ и некоторых опциях, которые нужны для расширенной настройки.

Итак, перед началом настройки нужно прогреть машину до выхода мотора на рабочие температуры. Далее нужно убрать всю нагрузку с ДВС, кроме холостого хода (выключить печку, фары, габариты, допоборудование и т.д.). Теперь можно подключиться кабелем и запустить программу настройки блока. Давайте рассмотрим настойку ГБО, в качестве примера взяв программу STAG4.

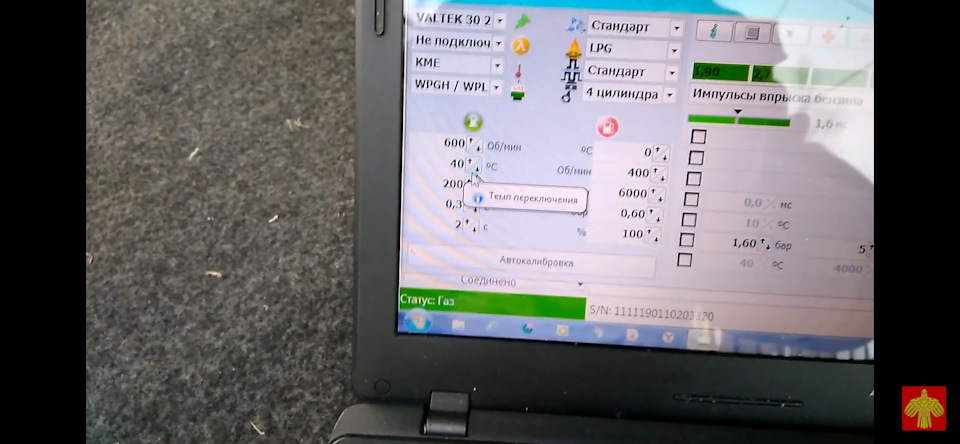

Сначала в окне программы нужно выставить количество цилиндров двигателя на катушку, обороты RPM должны также совпадать с оборотами ДВС ( 550-940). Все данные должны точно соответствовать автомобилю.

После этого нужно перейти во вкладку, где выставляется температура включения. Для лета не ниже +35, а для зимы не менее +40. Отключение цилиндра выставляется от 250. Это позволит реализовать плавный переход с бензина на газ и обратно, без дрожания мотора.

Что касается времени ошибки по давлению , данный параметр ставится на отметке от 300 до 420. При выборе типа газовых форсунок важно, чтобы выбранный тип был точно таким же, что и стоят на машине. Если владелец не знает, какие форсунки стоят, нужно осмотреть форсунки. Производители обычно наносят на них отметки, чтобы затем определить в программе, какие форсунки установлены.

Давление редуктора рабочее должно быть от 1.0 до 1.3 бара, минимальное не меньше 0.50. Тип топлива LPG для пропана или CNG для метана (ставится метка). Теперь можно перейти во вкладку автоматической настройки и нажать запуск (старт). Остается только ждать от 1 минуты до 5 минут. Время настройки зависит от того, как правильно авто работает на бензине. Если мотор работает не стабильно, имеются проблемы с системой зажигания и т.п., тогда потребуется больше времени на автонастройку.

Дело в том, что одни форсунки можно подстроить под мотор, так как они имеют запас производительности, тогда как другие рассчитаны под конкретную мощность и запас минимален. В любом случае, для всех видов форсунок важно давление редуктора. Во время автонастройки программа сама откалибрует давление редуктора, при этом линия может стать выше коэффициента от 1 до 1.4 или ниже этого показателя.

В первом случае завышение говорит о том, что давление от 1 до 1.3 бар , однако дюзы форсунках слишком узкие. Это говорит о том, что можно поднять производительность форсунок, рассверлив дюзы и сделав их шире, что увеличит пропускную способность.

Если же линия ниже коэффициента, это говорит о больших дюзах. В этом случае пропускную способность форсунок уменьшают, меняя дюзы на подходящие аналоги с меньшим диаметром. Отметим, что линия при давлении 1-1.3 в норме должна быть в диапазоне коэффициента 1-1.4. При таких показателях сохраняется приемистость, расхода на газу не превышает отметки в 20% по сравнению с бензином, а также двигатель работает в нормальных условиях, нет больших рисков сокращения его ресурса.

Мультиклапан

Газовые системы любого типа в обязательном порядке оснащаются запорной арматурой. Для автомобилей используется мультиклапан, который совмещает в себе до десяти функций, помимо запорной. Устройство включает в себя несколько элементов: исполнительный, запорный, контрольный и предохранительный. Так же можно разделить мультиклапаны на два типа: без предохранительного клапана с ограничением по объему для оснащаемых баллонов и с клапаном.

Функции устройства:

Возможность ручного перекрытия подачи топлива;
Наличие контроля скорости подачи газа;
Блокировка потерь газовой смеси в случае, когда происходить отсоединение от заправочной колонки;
Аварийный сброс газа при разгерметизации баллона;
Датчик уровня топлива.

Комплекты Digitronic

Компания поставляет как отдельные комплектующие, так и комплекты для двигателей с разным числом цилиндров.

Комплексное решение подразумевает подбор каждого элемента, что влияет на эффективность и стабильность работы всей системы в целом. В состав комплекта газобаллонного оборудования входят:

Переключатель между газовой смесью и бензином (Кнопка газ-бензин);
Цилиндрический или тороидальный газовый баллон объемом от сорока литров;
Электромагнитный клапан с фильтром, предназначенный для очистки от примесей топливной смеси и выполняющий запорную функцию;
Вентиляционная коробка, включающая в себя запорные арматуры и клапаны, задача которой снизить риск аварийной ситуации в случае утечки газа;
Редуктор – испаритель, через который сжиженный газ переходит в газообразную фазу;
Клапаны для бензина и газа электромагнитного типа для прекращения подачи топлива в камеру сгорания.

Так же могут поставляться смонтированные форсуночные рейки, датчики температуры редуктора и комплект электроники

Подводим итог

Сейчас ГБО 4 поколения является самым распространенным. При его установке не нарушаются параметры работы бензиновой системы питания.

Высокая точность дозировки обеспечивает более экономичный расход. В случае какого-то нарушения работы оборудования автомобиль автоматически переходит на использование бензина.

Конструкция этого ГБО четвертного поколения является универсальной, что позволяет ее использовать на двигателях с разным количеством цилиндров, нужно лишь подобрать редуктор по производительности и установить рампу с требуемым количеством электромагнитных форсунок.

При этом установка этого оборудования не нарушает заданную норму токсичности. Продолжение, установка ГБО 4 поколения своими руками.

Рассмотрим основные правила монтажа на основе электрической схемы подключения газового компьютера TE-PM.

Схема электрического монтажа TE-PM

Блок управления Digitronic MAXI 2

Для четырех цилиндровых двигателей компания Digitronic разработала блок управления MAXI 2. Данная линейка создана с целью сокращения времени монтажа, связанного с установкой и калибровкой.

Основа блока – тридцати двух разрядный процессор с возможностью модернизации. Такой блок можно быстро смонтировать благодаря небольшому числу проводов и герметичному компактному корпусу. Калибровка осуществляется через функции, расположенные на двух панелях, что убирает проблему переключения между закладками. Есть отдельная кнопка с зуммером, которая подключается с помощью трех проводов.

Программные возможности блока включают в себя отображение параметров работы двигателя на осциллографе, карту времени впрыска бензина в формате 2D, функции коррекции давления и температуры газа с соответствующими картами, подогрев газовых форсунок, установку предельной нагрузки на газовую смесь, изменение времени для открытия и закрытия форсунок, а так же потока через них, и многое другое.

Блок MAXI 2 совместим почти с сорока производителями газовых форсунок, среди которых AEB, Hana, Valtek, Rail, Matrix. Функциональные и программные характеристики позволили стать Digitronic MAXI 2 одним из самых популярных на российском рынке.

Установка оборудования

Оборудование ГБО марки Digitronic для 4-го поколения хорошо подходит для российского рынка. Оно рассчитано на местные условия с перепадами температуры окружающей среды и различные условия управления автомобилем. Компания даёт хорошую гарантию на случай возникновения неисправности того или иного элемента системы.

Компания категорически не рекомендует монтировать ГБО 4-го поколения своими руками. Это вопрос безопасности, кроме того, самостоятельная установка и настройка могут вызвать неисправности различных узлов оборудования.

В то же время благодаря своей популярности установка и настройка могут производиться во многих автосервисах. Компания разработала курс обучения, которым может воспользоваться любой желающий автомастер.

Схема подключения поставляется вместе с комплектом оборудования. В инструкции освещена первичная настройка, которую рекомендуется производить в специализированном автосервисе. Настройка в ходе эксплуатации может производиться и самостоятельно.

Блок управления Digitronic серии IQ

Данная линейка предназначена для двигателей с числом цилиндров отличным от четырех. Каждая модель блока IQ устанавливается для своего количества цилиндров. В число функций блока IQ входят:

Закрытие электромагнитного клапана в автоматическом режиме, если температура на редукторе падает ниже 10ºC;
Коррекция объема впрыскиваемого газа;
Указание целевых коррекций OBD в зависимости от оборотов двигателя с картой;
Эмулятор уровня топлива (для автомобилей, у которых падает индикатор бензина при переключении на газовое топливо);
Коррекция объема впрыскиваемого бензина вместе с газом;
Осциллограф, показывающий работу газовых и бензиновых форсунок, а так же оборотов двигателя;
Калибровка потока на газовых форсунках;
Адаптация Open Loop для замкнутой и разомкнутой петли.

В зависимости от конкретной версии интерфейса и модели блока набор функций может отличаться. Система электронного блока управления была тщательно разработана до малейших деталей, что сводит к минимуму настройку газового оборудования после монтажа.

Редукторы Digitronic

Для газобаллонной системы редуктор – одна из важнейших деталей. Digitronic работает с редукторами TOMASETTO, которые разработаны для карбюраторных и инжекторных двигателей и входят в состав ГБО начиная со второго поколения. Разные модели данного производителя отличаются мощностью и некоторыми вариациями функций, такими, как предварительный нагрев на входе или без дополнительной стадии нагрева.

Источник

Особенности настройки ГБО Digitronic

До регулировки нужно проехать некое расстояние на бензиновом горючем, чтоб получить усредненные характеристики и характеристики. Они будут употребляться в качестве ориентиров для следующей опции газобаллонного оборудования.

Регулировка осуществляется при помощи коэффициентной кривой, которая имеет оранжевый цвет. Для оптимизации характеристик в график добавляются зеленоватая кривая леска, отображающая время впрыска горючего при функционировании на газу, и голубого цвета, которая указывает время топливного впрыска при работе на бензине. Оба показателя демонстрируются MAP-сенсором.

Принцип регулировки характеристик «Диджитроник» подходит для оборудования линейки STAG. Управление чертами топливной системы делается через специальную программку Digitronic 3D Power либо другой фирменный софт зависимо от модели ГБО. Чтоб попасть в панель управления, необходимо скачать и инсталлировать ПО с официального веб-сайта компании Digitronic.

Пошаговая инструкция по настройке газобаллонного оборудования

Предварительно требуется прогреть транспортное средство до рабочего уровня. Затем снять нагрузку (обогрев, кондиционер, обдув и т. Д.) с двигателя, чтобы автомобиль остался на холостом ходу. Перед входом в меню параметров нужно подключиться к газобаллонному оборудованию с помощью специального шнура. При необходимости ПО нужно обновить до последней версии прошивки. Алгоритм настройки ГБО Digitronic через специальное программное обеспечение:

Выставить основные параметры автомобиля (число цилиндров, тип двигателя и т. Д.), а во вкладке «Установки ГАЗ контроллера» выбрать тип форсунок, термодатчики и др.
В калибровочном разделе требуется указать рабочее и аварийное газовое давление. Настройка калибровки производится автоматически с помощью инструмента адаптации ISA-2. Осуществлять ее нужно на прогретом ДВС (двигателе внутреннего сгорания).
Когда процедура завершена, система предлагает проехаться, чтобы настроить бензокарту. Во время езды на мониторе ноутбука будет отображаться карта, состоящая из разноцветных клеток. Нужно, чтобы максимальное их количество окрасилось в черный.
После получения достаточного количества информации по использованию бензинового топлива следует переключиться на газ и продолжить движение.

Для заполнения каждой карты обычно требуется проехать несколько километров. Кривая бензиновой и газовой карты должны быть максимально приближены. Если они не совпадают, нужно скорректировать коэффициент:

Установить отметку на оранжевой кривой косильной лески в точке расхождения двух графиков.
Выставить точку на оранжевой кривой в месте схождения синей и зеленой косильной лески.
Выбрать область наибольшего отклонения газовой и бензиновой кривой. Данную точку необходимо зажать и переместить так, чтобы минимизировать несовпадение.
Повторно совершить выезд на авто, чтобы сформировать новые карты. Если они снова не совпадут, нужно попробовать заново произвести всю процедуру.

Совпадение графиков карт не является стопроцентной гарантией правильности топливной смеси. После первичной настройки нужно некоторое время эксплуатировать автомобиль, чтобы понаблюдать за «поведением» кривой. При необходимости нужно произвести дополнительные действия для получения наилучшего результата.

Как настроить ГБО 4 поколения «Диджитроник» своими руками? Инструкция от мастера!

Самостоятельная настройка ГБО 4 поколения «Диджитроник» требует точного соблюдения алгоритма параметризации и учета всех нюансов. Из-за неверной регулировки ГБО могут возникнуть проблемы в процессе использования газобаллонного оборудования. Поэтому важно правильно выставить настройки топливной системы.

Подбор правильной газовой смеси

Чтобы определить оптимальные характеристики горючего, необходимо:

Завести автомобиль и прогреть газовое топливо и редуктор до рабочего состояния.
Переключить транспортное средство на бензин и дать двигателю поработать около 10 минут. Понаблюдать в программе, как время впрыска меняется. Рекомендуется дополнительно проследить за топливной коррекцией и лямбдой.
Переключить автомобиль на газ и проверить, как меняется время впрыска топлива. Возрастание говорит о бедности газовой смеси, поэтому электронный блок управления пытается обогатить ее. Необходимо добиться, чтобы при переключении с бензина на газ впрыск не менялся. Для этого нужно перемещать оранжевую кривую вверх или вниз, пока не будет достигнут желаемый результат.

Допускается отклонение на уровне 10%. Программное обеспечение позволяет корректировать и другие параметры, чтобы более точно настроить работу газобаллонного оборудования. Самостоятельно выставить правильные характеристики непросто, поэтому лучше обратиться к специалисту, который оптимизирует работу автомобиля на газовой топливной системе.

Компания «Газомания» специализируется на установке и техническом обслуживании ГБО в Санкт-Петербурге. Опытные мастера быстро и точно отрегулируют газобаллонное оборудование, чтобы получить оптимальные показатели.

При необходимости менеджеры компании ответят на интересующие вопросы и оформят предварительную заявку. Если вам требуется установка или регулировка ГБО 4 поколения, звоните по телефону 7 (812) 777-0-180.

Как правильно установить и настроить блок управления ГБО Диджитроник Макси 2 самостоятельно

Последнее обновление. 2 апреля 2020 в 13:47

Пожалуй, самым популярным и доступным контроллером в линейке газобаллонного оборудования от компании Диджитроник, является ЭБУ Digitronic Maxi 2. Причина тому универсальность, простота регулировки и совместимость с большинством распространенных автомобилей.

О возможностях блока, его правильном подключении и настройке мы расскажем в данной статье.

Характеристики и функциональность контроллера

Производство электронного блока управления для газовых систем налажено на Польском заводе бренда «AC», чья продукция давно зарекомендовала себя на рынке ГБО.

Разработано устройство на 32-х битном высокопроизводительном процессоре, имеет компактную конструкцию, собранную в герметичном пластиковом корпусе удобную для монтажа.

Основные возможности Дигитроник Макси 2/Titan:

Совместим с метановом/пропановым ГБО
Предназначен для двигателей до 4-х цилиндров, с распределенной подачей топлива (попарная, фазированная, асинхронная)
Построение 2-д карты по времени впрыска
Работа в связке с регистратором параметров и осциллографом
Подходит к турбированным ДВС, также с системой вальватроник
Имеется корректировка по t° и давлению газа
Работа с подогревом газовых инжекторов
Регулировка количества аварийных пусков со звуковой сигнализацией
Доступна система старт-стоп (совместима с гибридными силовыми установками, прогретый мотор запускается сразу на газе)
Автоматическая регулировка датчика уровня топлива
Тестирует компоненты (газовый клапан, зуммер, форсунки, LED сигнализация), считывает и записывает ошибки системы
Автоматическая калибровка
Чтение оборотов мотора по сигналам бензиновых форсунок
Настройка по bluetooth соединению
Адаптация к работе с основными видами газовых форсунок
Возможность установки блокировки с пин кодом (по истечении запрограммированного времени машина перестанет переходить на газ)
Записывает параметры машины и газового оборудования с последующим информирование о техническом обслуживании ГБО

Макси 2 Титан раньше отличался от обычного макси-2 возможностью довпрыска бензинового топлива. После обновления прошивки, эти блоки ничем не отличаются.

Некачественная установка
Несоблюдение межсервисного интервала (ТО)
Поставлен не оригинальный контроллер.

Правильная установка DGI Digitronic Maxi 2

Монтаж блока сводится к выбору места установки в подкапотном пространстве кузова автомобиля, прокладке жгута проводки и подключению разъёма к компьютеру.

При этом важно отметить несколько условий:

Монтировать устройство необходимо вдали от потенциально нагреваемых элементов двигателя
Обходить подвижные детали
Избегать набегающего потока воздуха и возможные попадания загрязнений
Ставить ЭБУ нужно разъёмом вниз (согласно схеме)

Распиновка разъема digitronic maxi 2

Настройка ГБО 4 поколения Диджитроник Макси 2 своими руками

Для надлежащей регулировки необходимо скачать (прилагается ниже) актуальную версию диагностической программы и установить ее на ноутбук/планшет (приложения для настройки через Android пока не существует).

После подключения кабеля к диагностическому разъёму газового оборудования, программа самостоятельно найдет контроллер.

Ознакомиться с функционалом приложения, можно без подключения к «мозгу» ГБО, нажав на кнопку «Demo» в окне загрузки автопоиска.

В интерфейсе программы нужно выполнить актуализацию прошивки ЭБУ. Затем при помощи того же файла обновить ПО коммутатора (кнопка газ/бензин) до последней версии. Рекомендация о доступном обновлении будет указана напротив строчек «Контроллер»/«Коммутатор».

Далее завести двигатель, пока греется редуктор-испаритель, выставить основные настройки для данного типа автомобиля (на разных моделях они могут отличаться).

Тип форсунок
Лямбда-зонд (если подключен)
Марка датчика температуры редуктора
Модель ДУТ (если есть датчик уровня топлива)
Тип ДВС (турбо, стандарт, valvetronic — предназначена для двигателей, работающих без разряжения во впускном коллекторе (например, BMW, Peugeot 1,6, Citroen 1,6))
Вид топлива (LPG/CNG)
Управление впрыска топлива ставим «стандарт» (программа сама подстроится)
Количество цилиндров
Температура перехода на газ (35-40°), на бензин (15-20°)

Правая колонка (дополнительные настройки):

Интеллектуальное обслуживание дополнительной инжекции (позволяет автоматически распознать тип впрыска мотора)
Порог отсечки допвпрыска
Подогрев форсунок
Сброс давления (обычно порог переключения выставляется 1.6 бар, частота импульсов 5 1/с)

Также в этом окне допускается провести диагностику электрооборудования. Сделать подстройку/коррекцию работы форсунок (например, если разная длинна шлангов, мешает устойчивой работе мотора).

Кроме того здесь можно внести данные по машине, поставить блокировку с пин кодом, чтобы не пропустить техническое обслуживание и выставить количество аварийных пусков системы.

После чего переходим в окно автокалибровки, где активируем ручной режим (необходимые настройки выставятся автоматически), при этом темпер. Редуктора должна быть не менее 60°, а все потребители (свет, кондиционер) выключены. Жмем кнопку «старт».

По окончании калибровки будут указаны значения. Особое внимание тут стоит обратить на правильность подбора размера форсунок (сопел). При слишком маленьком или большом размере нужно воспользоваться таблицей и исправить/заменить дюзы.

Быстрая и правильная настройка ГБО DIGITRONIC MAXI-2

Затем можно индивидуально пройтись по дополнительным вкладкам:

Коррекция от оборотов (выделяя необходимую область, можно обогащать или обеднять смесь)
Компенсация по температуре газа (подстройка на холодном двигателе)
Довпрыск — добавление доли бензина в зависимости от времени впрыска (необходим например, для снятия тепловой нагрузки на выпускные клапана двигателя)
Доля бензина в зависимости от давления газа (нужная функция, если производительности редуктора немного не хватает или выбраны медленные форсунки)

Эти и другие настройки подробно описаны в заводском мануале. Инструкция для диджитроник макси 2 находится в конце статьи (формат pdf).

Далее переходим к дорожным испытаниям, накатыванию сначала бензиновых, а затем газовых карт. Желательно делать это при одинаковом режиме езды, например, только в городе или за городом.

После того как бензиновая карта собрана (синие точки), переходим на газ, при этом включив автоподстройку коэффициента множителя (по умолчанию три попытки).

По окончании сбора газовой карты идеально, если зеленая и синяя косильной лески совпали. Если этого не произошло, значит, следует немного подстроить уровень множителя изменением позиции желтых точек. Курсором выбрать точку и стрелками клавиатуры поменять её позиционирования. Таким образом, настройка Диджитроника Maxi 2 будет завершена.

Если что-то будет не понятно, оставляйте свои вопросы в форме обратной связи. Мы с радостью постараемся на них ответить.

Что может кабель

С помощью данного переходника возможно:

Считывать коды ошибок неисправностей ГБО (стирать их).
Корректировать (программировать) параметры ЭБУ.
Калибровка датчика уровня газа.
Настройка параметров вариатора угла опережения зажигания (ВУОЗ) и многое другое, всё зависит от модели контроллера.

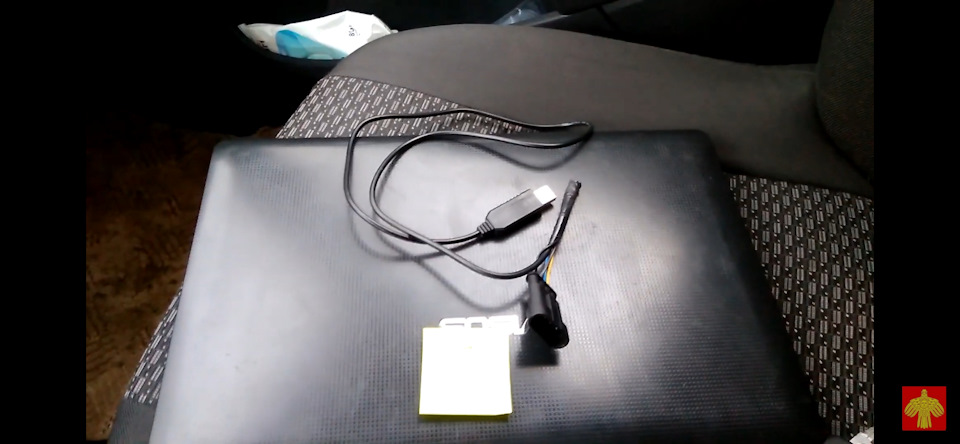

Самодельный кабель для диагностики – универсальный, для многих блоков придётся лишь поменять расположение клемм в колодке шнурка.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

USB адаптер/микросхема;
Кабель;
Разъём (колодка для подключения);
Паяльник и материалы для пайки;
Термоусадочная трубка разного диаметра;
Изолента;
Мультиметр или контрольная лампочка;
Бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Инструкция по изготовлению

Почти на всех блоках управления популярного газобаллонного оборудования схожая схема подключения диагностического кабеля. Различаются они лишь по расположению проводов.

Как правило, распиновка разъёма ЭБУ выглядит так:

Чёрный – минус «-» GND; зелёный – приём сигнала RXD; белый – передача сигнала TXD; красный – плюс «5 V»;

Чтобы удостовериться необходимо при помощи мультиметра или контрольной лампы найти минусовую/плюсовую клеммы и запомнить их расположение.

Плюсовую клемму на адаптере (микросхеме) можно откусить бокорезами. Она использоваться не будет, т.К. Питание на плату будет идти от компьютера/ноутбука.

Затем припаиваем три жилы провода к нашей плате. Удобнее если цвета кабеля совпадают с разъёмом газового контроллера. Перематываем место пайки изолентой. Одеваем термоусадку и прогреваем ее строительным феном или зажигалкой.

Вместо изоленты лучше использовать специальный диэлектрический клей для микросхем.

К противоположному концу шнура зажимаем и пропаиваем три клеммы («папы»), которые шли в комплекте с колодкой. Заранее одеваем термоусадку. Далее необходимо собрать разъем согласно схеме распиновки, при условии, если есть уверенность в расположении сигнальных проводов на фишке ЭБУ. Аналогичным образом заизолировать пайку.

В том случае если неизвестны сигналы TX и RX, разъем можно пока не собирать.

Как самостоятельно сделать диагностический шнур для настройки ГБО 4 поколения

Последнее обновление. 2 апреля 2020 в 12:33

После установки газобаллонного оборудования на автомобиль, для настройки его контроллера потребуется специальный шнур. К тому же в дальнейшей эксплуатации машины, обязательно понадобится регулировка топливной системы.

Поэтому для любителей самостоятельной диагностики своего авто, в данной статье мы расскажем, как изготовить универсальный кабель для ГБО 4 поколения своими руками.

Как подключить

Проверить подключение модуля (платы) к компьютеру можно до изготовления шнура. Для этого необходимо скачать и установить драйвер для вашей операционной системы с официального сайта производителя ЭБУ или с ресурсов занимающихся распространением ГБО оборудования. Там же скачивается программа для настройки ГБО.

Соединив плату адаптера к USB порту ноутбука/планшета, надо пройти по адресу «Диспетчер устройств» — «Порты» и проверить подключение.

Если появился значок восклицательного знака и ошибка «Код 10» причин может быть несколько:

Требуется перезагрузка системы Windows;
Чип платы поддельный.

В последнем варианте нужно найти в интернете драйвер (методом подбора) без проверки на подлинность чипа и установить его.

После установки и запуска программы для регулировки блока управления, следует подключить кабель с ноутбуком к ЭБУ газового оборудования. Если программа показала «не подключен контроллер», значит необходимо поменять коннекторы TXD и RXD местами.

Цена вопроса

Таким же способом можно сделать кабель для любого другого оборудования или универсальный.

О том, как сделать Bluetooth адаптер мы писали тут.

Если у вас остались вопросы, пишите в комментариях ниже. Мы обязательно на них ответим.

Более наглядно с информацией по изготовлению диагностического кабеля для газового оборудования четвёртого поколения можно ознакомиться по

Другие блоки управления Digitronic

В ассортименте компании представлены блоки управления для двигателей с непосредственным впрыском типа D4, TFSI, FSI. Производителями выступают AEB, STAG и другие.

Правильная установка DGI Digitronic Maxi 2

Схема подключения проводки ГБО Диджитроник 4-го поколения

При этом важно отметить несколько условий:

Монтировать устройство необходимо вдали от потенциально нагреваемых элементов двигателя
Обходить подвижные детали
Избегать набегающего потока воздуха и возможные попадания загрязнений
Ставить ЭБУ нужно разъёмом вниз (согласно схеме)

Распиновка разъема digitronic maxi 2

Другое оборудование

Бренд Digitronic подбирает все узлы газобаллонного оборудования высокого качества и совместимого с другими элементами.

Преимущества и нюансы ГБО четвёртого поколения

По сравнению с предшественниками, ГБО.4 имеет несомненные преимущества:

Соответствие нормам токсичности ЕВРО-3 и выше;
Минимальный расход газового топлива за счет использования микроконтроллерной системы управления;
Экономичная работа двигателя;
Отсутствие «дерганий» и хлопков, которые своественны для механической системы подачи топлива;
Универсальность оборудования – допускается установка на все марки современных авто, поскольку электронный блок полностью совместим с системой самодиагностики EOBD;
Простота установки — необходимо просто соединить разъемы, поэтому риск неправильного подключения исключен;
Надежность оборудования и доступная стоимость.

При этом существуют и некоторые нюансы при эксплуатации газобаллонной установки:

Снижается полезная мощность двигателя, поскольку теплота сгорания газа намного меньше, чем бензина. Для нормализации мощности автолюбители устанавливают зажигание на 4-50 раньше. Конечно, такую процедуру допускается проводить только в том случае, если мотор работает на 95 бензине;
Снижение температуры газовоздушной смеси – особенно характерно для холодного времени года;
Неточная наладка редуктора;
Увеличенное обогащение топливной смесью из-за небольшой температуры редуктора;
Засорение фильтра.

Неисправности системы могут быть вызваны:

Блокировка электронного блока – поступает некорректный сигнал о расходе газа или вообще отсутствует;
Изнашивание цилиндрических и поршневых поверхностей двигателя;
Неточная настройка редуктора;
Загрязнением форсунок — ремонт газовых форсунок ГБО своими руками проводить не рекомендуется, поскольку невозможно гарантировать равномерную работу инжектора. Следует учесть, что фильтры бывают двух видов – разборные и неразборные. Первые не требуют регулировки.

Особенности ГБО 4-го поколения

Газовое оборудование Digitronic 4 поколения – это система распределительного впрыска газа с участием электромагнитных форсунок. Важно знать, что установить подобные агрегаты можно исключительно на инжекторные двигатели.

Внимание! Digitronic ГБО 4 поколения обладает целым рядом весомых плюсов, и именно поэтому большинство автовладельцев желает установить подобную систему на свои транспортные средства.

Рассматривая комплектацию этого агрегата, следует отметить, что он состоит из редуктора, сюда относится электронный блок управления форсунками, фильтр газа, клапана и т. Д. Прежде чем вы станете выполнять установку такого оборудования своими руками, обязательно подумайте, справитесь ли вы.

Лучше всего доверить эту работу опытным специалистам, имеющим в наличии соответствующее оборудование. Желательно обращаться за помощью только в специализированные сервисы. Учтите, что в обязательном порядке потребуется и настройка ГБО 4 поколения Digitronic, так как это не менее важная процедура, от которой и будет зависеть срок службы оборудования в целом.

Что касается количества форсунок, то здесь многое зависит от цилиндров, ведь их может быть различное количество. Баллон принято устанавливать обычный или тороидальный; второй вариант обычно устанавливают в нишу, которая предназначена для запасного колеса.

Настройка газового оборудования 4 поколения digitronic

В целях экономии топлива многие автовладельцы желают перейти на газ. Тем более что установка газового оборудования – это распространенная процедура современного мира, с которой справиться под силу не только опытным специалистам, но и простым владельцам транспортного средства, при наличии соответствующих познаний.

Настройка. Особенности

Что касается схемы подключения, то здесь важно отметить, что она поставляется строго с комплектом оборудования. Изучая внимательно инструкцию, можно ознакомиться с первичной настройкой, проводить ее следует исключительно в специализированном автосервисе, так как это важнейшее условие. Но вот настройку в ходе эксплуатации всегда можно произвести самостоятельно.

Основные плюсы и минусы

Что касается основного недостатка агрегата, то это, конечно же, его цена. Так как она является выше, по сравнению с предыдущими поколениями; многие автовладельцы не могут позволить себе такую покупку. Кроме того, водитель обязательно должен заплатить за установку оборудования.

Сюда нельзя не добавить и такую процедуру, как перерегистрация транспортного средства в ГАИ. На это также придется затратить средства.

Есть еще один недостаток, который заключается в подключении электронного блока управления форсунками к бортовому компьютеру транспортного средства.

Внимание: Если вы станете заниматься установкой агрегата самостоятельно, то учтите, что осуществить регулировку блока в домашних условиях невозможно, а значит, потребуется обратиться за помощью в сервисный центр.

Настройка ГБО 4 поколения Digitronic своими руками – это сложная процедура, справиться с нею смогут лишь опытные специалисты, имеющие под рукой соответствующее оборудование, инструменты.

Есть еще один недостаток, он заключается в уменьшении полезного пространства багажника, так как туда будет установлен баллон.

Если внимательно изучить этот вопрос, можно понять, что плюсов у ГБО Digitronic 4-го поколения гораздо больше, чем минусов.

Автокалибровка

Любимый раздел настроек большинства установщиков. В принципе с этого всегда нужно начинать. Автокалибровка это довольно простое действие, блок управления запоминает время впрыска бензина. Переходит на газ. И подстраивает коэффициенты топливной карты, чтобы на газе повторить время впрыска бензина.

Только вот есть одно большое НО. Меняется вся карта по данным одной ячейки. То есть например OMVL меняет всю карту коэффициентов по клетке минимальной нагрузки при 3000 оборотах. LOVATO меняет всю карту по холостому ходу. Это необходимо, чтобы автомобиль смог поехать для настройки в движении. Ни о какой 100% настройки всех оборотов и всей нагрузке тут речи не идет.

Что значит правильная настройка ГБО?

Много раз говорилось, писалось и самое главное есть во всех инструкциях к автомобильному газовому оборудованию. При правильно настроенном ГБО 4 поколения время бензинового впрыска остается одинаковым при работе на бензине и газе. Сделать так, чтобы время впрыска не менялось. Это и есть задача настройщика ГБО. Обратимся например к инструкции для газового оборудования 4 поколения OMVL. Настройка топливной карты. Читаем с пункта 4.4.1 Modify the map (Коррекция топливной карты). И остальные системы ничем не отличаются. Это главное.

Использование разряжения в коллекторе

Рассмотренные раннее способ настройки не удобен при настройке в движении. Очень сложно держать ногу в одном положении и найти дорогу с идеально ровным покрытием тоже не всегда возможно. Удобнее было записывать данные и анализировать их уже отключившись от автомобиля. Сначала записываем езду на бензине, потом на газе. Сравниваем время впрыска. Но тут возникает сложность. Как сравнить время впрыска в разных режимах работы? Для этого нужно синхронизировать данные при езде на бензине с данными при езде на газе по показаниям MAP сенсора.

MAP сенсор показывает разряжение в коллекторе. Его показания меняются от изменения нагрузки, но не изменяются если неправильно подобрать коэффициент в программе настройки ГБО. Например при работе на бензине на холостом ходу у Вас время впрыска 3 мс, разряжение 0.3 атмосферы. Переходите на газ, время впрыска становится 4 мс, но показания MAP сенсора не меняются и остаются 0.3 атмосферы.

Для использования этого принципа нужно воспользоваться вкладкой регистрации сигналов в программе настройки (пункт 6.1 Acquisitions (Регистрация сигналов)).

Сначала нужно поездить на бензине километров 100, чтобы топливная коррекция пришла в норму.
Записать данные при езде на бензине, сохранить их.
Выписать чему равно разряжение в коллекторе при времени впрыска используемом в программе ГБО (2, 2.5, 3, 3.5, 4.5 мс и тд).
Записать данные при езде на газе, сохранить их.
В газовых данных смотреть на показания MAP и по ним определять на сколько ушло время бензинового впрыска.

Например нужно настроить строку 3 мс, смотрите сколько MAP равен при 3 мс при езде на бензине, например 0.3. Смотрите сколько время бензинового впрыска при езде на газе при MAP 0.3, например 4 мс. Значит в строке 3 мс смесь бедная на 33%, прибавляем 33 единицы.

Данный принцип замечательно реализован в ГБО Digitronik. Программа собирает данные, и строит график работы на бензине и на газе. Сразу становится видно где прибавить, где отнять. В простеньких блоках можно посмотреть кривые только по нагрузке. Карта 2D. В блоках серьезнее Вы видите карту 3D, в ней видно изменении впрыска относительно нагрузки и оборотов. Из-за этой функции я всем рекомендую использовать блоки управления Digitronik. Для их настройки хватит только кабеля для ГБО.

Для удобства обработки записанных данных можно использовать табличный процессор. Excel либо Calc (OpenOffice). Как это сделать я расскажу в другом материале.

Грубая настройка по нагрузке (по времени впрыска)

Регулировка ГБО по нагрузке подразумевает изменение ячеек не по оборотам, а по времени впрыска. То есть запоминаете время впрыска бензина в определенный момент движения (например 3 мс), переключаетесь на газ. Смотрите как меняется время впрыска бензина (условия движения и усилие на педаль газа не менять). Сравниваете с показаниями на бензине. Например получилось 4 мс, а было 3 мс. Значит произошло увеличение впрыска на 33%. Если время впрыска бензина при работе на газе увеличилось, это значит смесь беднее чем нужно. И беднее она на 33%. Теперь всю строку 3 мс изменяем на 33 единицы и так далее по всей нагрузке.

Компании производители ГБО до, примерно, середины прошлого года, в своих программах закрывали карту коэффициентов и оставляли в свободном доступе лишь грубую настройку по нагрузке. Грубая регулировка по нагрузке выглядела ввиде 8 клеток, куда вводились коэффициенты. Эти коэффициенты накладывались на топливную карту. Первый столбец из 4 клеток отвечал за холостой ход. Первая клетка меняла столбец карты 1000 оборотов от 2 мс до 3 мс; 2 клетка меняла от 3.5 мс до 6 мс и так далее. Клетки второго столбца грубой регулировки меняли карту во всех столбцах кроме 1000 оборотов. То есть все кроме холостого хода.

Для наглядности я сделал скриншоты старой версии программы.

Карта коэффициентов программы OMVL. Я специально изменил все значения на 100.

Клетки настройки по нагрузке, их не стало с 6 версией.

Вводим поправочные коээфициенты в грубую настройку.

Смотрим, что стало с картой коэффициентов.

Это хорошо показывается как работает настройка по нагрузке. При регулировке по времени впрыска проще будет использовать именно старую версию программ (5.0.5 или 5.0.8).

Настройка ГБО 4 поколения digitronic своими руками

Очень часто установив на автомобиль газовое оборудование 4 поколения, пользователи не довольны расходом топлива или динамическими характеристиками автомобиля. Это заставляет ездить в сервисный центр для дополнительной регулировки ГБО. Хорошо если мастера понимают, как решить проблему. Бывают же ситуации когда ездить на регулировку ГБО смысла нет. Это происходит если сотрудники фирмы установщика плохо разобрались в принципе настройки, а не редко встречается вообще абсурдное мнение. Автонастройка итальянских систем решает все проблемы. Нет автонастройка сделает минимум. Чтобы машина хотябы не глохла. Остальные настройки необходимо проводить вручную используя диагностическое оборудование.

Нагрузка на двигатель

Уточню, что является нагрузкой на двигатель. Для многих повышение нагрузки это повышение оборотов. Это в корне не верно. Если вы на нейтральной передачи нажмете газ в пол, обороты взлетят до предела, но нагрузка будет самая низкая. Нагрузка пропорциональна времени впрыска, а следовательно разряжению в коллекторе (для сжигания большого количества топлива требуется больше воздуха, поэтому разряжение в коллекторе пропорционально нагрузке).

Настройка ГБО 4 поколения своими руками на примере Chevrolet Aveo

Газобаллонное оборудование привлекает многих водителей. Прежде всего, возможностью сэкономить на дорожающем бензине.

Настроить ГБО 4 поколения сегодня можно на СТО или можно установить самостоятельно, как и любые запчасти на Chevrolet Aveo, Lacetti, DAEWOO Lanos, Sens и большинства бюджетных автомобилей хоть на первичном, хоть на вторичном рынке.

Устройство ГБО 4 Стаг

В отличие от ГБО более свежих поколений, четвертое поколение продолжает использовать газ в жидкой фазе, преобразуя его в газообразную и подавая его в камеру сгорания через собственные газовые форсунки.

Основные компоненты газобаллонного оборудования четвертого поколения следующие:

Клапан подачи газа. Он установлен между баллоном с жидким газом и редуктором. Его задача проста — по команде системы управления ГБО клапан открывается и подает сжиженный газ в редуктор. Когда на клапан не подается напряжение, он должен быть плотно закрыт.

Газовый редуктор. Внутри редуктора нефтяная газовая смесь испаряется за счет перепада давления и температуры, передаваемой системой охлаждения двигателем. Кроме этого, редуктор должен понижать давление в системе до рабочего, этот параметр также регулируется.

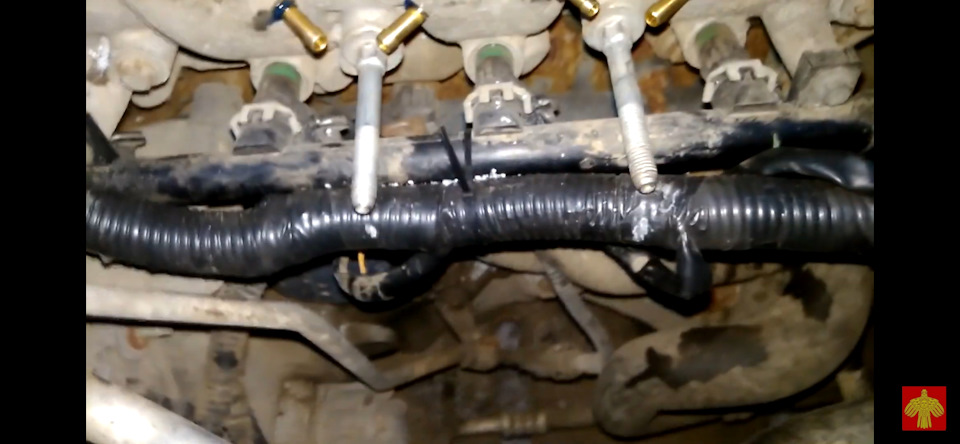

Форсунки. Устанавливаются как можно ближе к впускным клапанам, чтобы сократить время подачи газа в камеру сгорания. Чем меньше время открытия газовой форсунки, тем точнее дозируется газообразное топливо и тем выше отдача двигателя, меньший расход газа.

Настройка ГБО 4-го поколения Digitronic 3D power

Датчик давления и температуры топлива (МАР-сенсор). Контролируя эти параметры, датчик выдает данные на электронный блок управления ГБО, позволяя ему делать точные расчеты и корректировки в реальном времени в зависимости от условий эксплуатации.

Фильтр тонкой очистки газа. В зависимости от модели редуктора, может быть установлен как в его корпусе, так и иметь выносную конструкцию. Тонкая фильтрация топлива в газообразном состоянии проводится на уровне около 80 микрон.

Приступая к регулировке и настройке ГБО, необходимо знать ряд параметров системы, если они не покупались комплектом, или же автомобиль уже был куплен с ГБО.

Например, важно знать тип форсунок, диаметр дюзы, а это может зависеть от объема, мощности и модели двигателя.

Кроме этого, следует проверить систему на наличие неисправностей и износа. Часть самых распространенных поломок ГБО мы разбирали здесь, но стоит обратить внимание на качество затяжки хомутов на патрубках ГБО, контакты на электронном блоке управления системы, а также контакты питания, которые идут на аккумулятор.

Для настройки системы нам будет необходим ноутбук под управлением системы Windows, а также кабель, который подключается к диагностическому разъему блока управления ГБО и к USB-входу ноутбука.

Скачивать с официального сайта желательно самую последнюю прошивку программы, там же можно скачать и драйвера для ПО на любую систему, начиная с Висты, заканчивая Win10.

Сложности в настройке ГБО 4

Большинство газобаллонных систем четвертого поколения используют одну архитектуру, не зная которой, о регулировке говорить нечего.

Необходимо знать хотя бы основные параметры и компоненты системы.

Интерфейс программного обеспечения также во многом схож у большинства производителей.

Мы будем рассматривать настройку и устройство газобаллонной системы на примере ГБО 4 с электронным блоком управления Stag и с программным обеспечением Stag-4 Qbox Plus. Которое есть в свободном доступе на официальном сайте польской компании АС.

Программное обеспечение русифицировано, поэтому сложностей с переводом быть не может. Мы разберем основные пункты настроек, которые желательно откорректировать, но для начала заглянем под капот.

Настраиваем ГБО своими руками

Когда все оборудование для настройки готово и подключено, ПО установлено и обновлено, можно запускать двигатель на холостых оборотах и открывать программу по настройке.

На первой вкладке нам покажут параметры автомобиля. Теоретически они должны выставляться автоматически. Тем не менее проверить их стоит.

Количество цилиндров, здесь вопросов не возникнет.

Количество цилиндров на катушку. Зависит от типа системы зажигания. Если выставить этот параметр правильно, обороты двигателя (указаны стрелкой) будут соответствовать показаниям тахометра.

Вторая вкладка показывает параметры ГБО. Необходимо обратить внимание на такие пункты:

Тип топлива, пропан-бутан или метан (LPG, CNG).

Тип форсунки. Система должна их распознать, но лучше знать название форсунок самому.

Температура включения газового оборудования. Вопрос спорный, но большинство пользователей склоняются к температуре 40-45 градусов. Это оптимальная температура как для зимы, так и для лета.

Обороты двигателя при переключении на газ. Можно оставить значение по умолчанию, можно установить индивидуальные обороты.

Время включения ГБО. Оптимальное время срабатывания после пуска — 60 секунд минимум.

Отключение цилиндра. Можно оставить по умолчанию, а можно поэкспериментировать, чтобы добиться максимальной плавности переключения на газ.

Теплый старт. Возможность запуска двигателя на газу, когда мотор прогрет.

Минимальная температура газа. Устанавливает температуру газа, при которой двигатель переходит на бензин.

Максимальные обороты на газе. Оптимально установить максимальные обороты двигателя, чтобы переход на бензин был как можно реже.

Минимальные обороты на газе. Перевод на бензин осуществляется при указанных оборотах.

Максимальная нагрузка двигателя на газе. Лучше оставить в пределах 80%.

Давление редуктора. Если установить минимальное давление, то двигатель сможет работать на газу вплоть до полного опустошения газового баллона, то есть на парах. А после переключится на бензин.

Датчики температуры газа и редуктора. Здесь нужно быть внимательным, если датчики не шли в комплекте с оборудованием.

Самый простой способ определить тип датчика — сравнить его показатели с температурой антифриза. Они должны максимально совпадать.

Вкладка Расширенные параметры позволяет разрешить или запретить аварийные запуски на газу, без привлечения стандартной топливной системы на бензине.

Но используя эту опцию, нужно помнить, что бензонасос может работать без бензина, что приведет к моментальному выходу из строя.

Поэтому запуская мотор только на газу, необходимо отключить бензонасос (вынуть предохранитель или отключить провод).

После этого необходимо выполнить автокалибровку на соответствующей вкладке.

На холостых оборотах нажимаем кнопку «Старт», после этого все четыре газовые форсунки будут подключаться по очереди, при этом время их срабатывания будет отображаться на поле справа возле времени срабатывания бензиновых форсунок.

На автокалиброку новых блоков управления уходит не более 2-3 минут.

Переходим на вкладку Карты, где отображаются кривые работы двигателя на бензине (синяя), на газе (зеленая) и кривая множителя (оранжевая), которая зависит от давления в редукторе, а также от диаметра отверстия в газовых форсунках.

Если кривая множителя не находится на уровне 1,2-1,4 единиц (зависит от индивидуальных параметров двигателя), необходимо корректировать давление в редукторе или же менять сечение отверстия в форсунках:

Если кривая множителя выше параметра 1,6, давление в редукторе слишком низкое, необходимо в реальном времени увеличить давление в редукторе, провернув винт на корпусе в сторону увеличения.

Если этого недостаточно, необходимо установить форсунки большего диаметра или рассверлить старые.

Если кривая множителя ниже параметра 1,1 — снижаем давление в редукторе или ставим форсунки с меньшим диаметром отверстия. Диаметр форсунок подбирается по мощности двигателя, таблица выше.

Осталось отрисовать карты бензина и газа в движении. Подробнее о том, как настроить ГБО 4 поколения в движении, мы рассказывали здесь, а в общих чертах регулировка сводится к следующему:

Проезжаем 8-10 км на бензине на разных оборотах и разной нагрузке. В это время отрисовывется синяя карта бензина.

То же расстояние проезжаем на газу при тех же нагрузках и скорости.

Оцениваем состояние бензиновой и газовой карт. В идеале они должны сливаться в одну леску.

Если этого не произошло, корректируем газовую карту точками на кривой множителя так, чтобы синяя и зеленая кривые совпали максимально точно.

Таким образом, имея ноутбук и соединительный кабель, а также программное обеспечение, можно быстро настроить газобаллонное оборудование четвертого поколения своими руками.

Регулировка ГБО 4 поколения самостоятельно

Динамические параметры автомобиля и расход топлива далеко не всегда устраивает автовладельцев при установке газобаллонного оборудования, поскольку во многих мастерских специалисты считают, что автоматическая итальянская система исчерпывающе решает проблемы настройки.

Но, как показывает практика, автоматическая регулировка стабильно обеспечивает лишь один результат – автомобиль не глохнет. Настройки в комплексе нужно осуществлять лишь вручную, незаменимым устройством в данном вопросе является диагностика ГБО. Правильная регулировка призвана обеспечить одинаковое время впрыска топлива, вне зависимости работает автомобиль на бензине или газе. Решить данную задачу – главная проблема для автовладельца.

Настройка газобаллонного оборудования по нагрузке. В этом случае вам будет необходим кабель для диагностики ГБО. Регулировка осуществляется по изменениям времени спрыска. В данном случае лучше пользоваться старыми версиями программ, в которых есть грубая регулировка.
Настройка ГБО по коррекции топлива. Данная процедура осуществляется при помощи диагностического адаптера для ГБО 4 поколения. Настройку можно осуществлять с помощью любой программы. Программы бесплатны. Их пишут производители ГБО в целях установки именно их оборудования. Итак, нужен адаптер и программа.

Следует внести одно уточнение, поскольку большинство водителей считают, что нагрузка на двигатель увеличивается при повышении оборотов. Это абсолютно неверное понимание вопроса. Например, на нейтральной передаче вы полностью выжимаете газ, обороты при этом предельно увеличиваются, а вот нагрузка на движок в этом случае максимально низкая. Таким образом, нагрузка на мотор прямо пропорциональна времени впрыска, что равносильно разреженности в коллекторе, ведь для сжигания большого объема топлива необходим больший объем воздуха. Следовательно, нагрузка двигателя пропорциональна разреженности коллектора. Теперь рассмотрим, что происходит при каждом из вариантов калибровки.

Этот вариант большинство установщиков газобаллонного оборудования считают вполне достаточным. Но с другой стороны именно с автоматической калибровки следует начинать настройку. Это достаточно простая процедура. Блок управления фиксирует впрыски бензина. Затем ЭБУ переключается на газ, и корректирует коэффициент карты топлива. Таким образом, газ начинает дублировать время бензина. Но данный вариант калибровки имеет существенный недостаток – он фиксирует только 1 ячейку и изменяет карту именно по ней. К примеру, Lovato корректирует карту по холостым ходам, а OMVL – по минимальным нагрузкам на 3 тысячах оборотов. Этого достаточно, чтобы транспортное средство могло передвигаться, а в движении его можно было бы настроить. То есть, настройка всех нагрузок на всех оборотах не осуществляется.

Регулировка по времени впрыска

Настройка газобаллонного оборудования подразумевает корректировку ячеек по времени (t) впрыска топлива, а не по оборотам двигателя. Не забываем шнурок для ГБО. То есть, фиксируется момент впрыска бензинового топлива в конкретный момент времени, переводите автомобиль на газ, и видите, как изменяются показатели. Усилие давления на педаль, так же как и обстоятельства движения менять не следует. Например, значение было 3 мс, а стало – 4 мс. Увеличение равно 33 единицы в процентах. Соответственно это является показателем бедности смеси на 33%. Строка 3мс изменяется на 33 деления и то же самое нужно проделать по всей нагрузке двигателя. Но данный способ будет абсолютно непригоден при настройке в движении автомобиля, поскольку найти трассу с идеальным покрытием и фиксировать ногу в одном и том же положении крайне сложно. Удобнее данные собрать, а проанализировать показатели позже.

Ориентация на разряжение в коллекторе

Сначала записываются показатели движения на бензине, затем на газе, предварительно необходимо их синхронизировать по значениям MAP-сенсора, который показывает разряжение в коллекторе. Последовательность действий:

Привести топливную коррекцию в норму, для этого нужно проехать около 10 км на бензине.
Записать и сохранить данные при передвижении на бензине.
Записать значения разряжения в коллекторе.
Записать и сохранить данные при передвижении на газе.
Газовые данные корректировать по MAP.

Для удобства анализа лучше использовать табличный процессор.

Настройка по коррекции топлива

Оптимальным вариантом является регулировка впрыска топлива, которая осуществляет диагностика ГБО 4 поколения. Она показывает коррекцию топлива электронным блоком управления, которая отображает в процентах отклонение показателей от нормы. Как правило, рассматриваются и сопоставляются показатели MAF или MAP сенсоров и таблицы нормативных значений. Если впрыски топлива не соответствуют установленным цифрам, то показатели отличны от нуля. Например, автомобиль работает на бензине со значением 3мс, а на газе – со значением 4 мс. В данном случае коррекция будет составлять 33%.

Смысл настройки по адаптеру ГБО сводится к сопоставлению коэффициентов топливной карты таким образом, чтобы при различных используемых оборотах и нагрузках, они не превышали значения /- 5 в процентах. Изначально рекомендуется регулировать карту по нагрузкам, и только после этого смотреть разницу показателей по оборотам. Второй этап является, как правило, контрольным. Обычно достаточно регулировки по оборотам.

Достоинства адаптера еще и в том, что он позволяет не производить подсчеты отклонений в уме, что позволяет производить настройку в режиме реального времени. То есть во время движения автомобиля вы можете наблюдать карту коэффициента и значения топливной коррекции. Тут же существует возможность внести правку и следить за реакцией вашего транспортного средства. Можно использовать OBD-адаптер коммутированный с ноутбуком. В этом случае информацию можно записать и обработать ее позже, привязавшись к MAP-сенсору.

В данной статье мы подробно рассмотрим подключение автосканера elm327 mini на примере японской марки Toyota.

Не смотря на то, что для самостоятельной диагностики автомобилей используется ограниченный ассортимент устройств – адаптеров. Есть много особенностей подключения для каждого отдельного случая. Мы расскажем об особенностях использования диагностических адаптеров на автомобилях Lanos и ЗАЗ SENS (Chance).

Эта статья будет очень полезна автовладельцам, не имеющим в своём распоряжении Renault Can Clip.

На чтение 18 мин. Просмотров 105 Обновлено 04.08.2019

Настройка гбо диджитроник макси 2 своими руками

Среди автолюбителей и специалистов часто возникают дискуссии на тему оптимального расхода топлива в форме бензина или газа. Как показывает практика, в процессе эксплуатации экономнее газобаллонное оборудование. Однако его установка требует капитальных вложений.
На территории Российской федерации спросом пользуется оборудование компании Digitronic. Именно о ГБО Digitronic и пойдет речь в нашей сегодняшней статье.

О бренде Digitronic

Инженерный и руководящий состав компании ГАЗПАРТ 95 в 2004 году занялся разработкой фундамента для новой торговой марки. Суть заключалась в использовании широкого ассортимента комплектующих различных производителей высокого качества. По техническому заданию специалистов Digitronic выполняются работы по изготовлению оборудования на итальянском заводе AEB (Alternative Fuel Electronics).
Однако есть комплектующие детали и других стран. Например, от польской компании STAG. И это одна из линий политики Digitronic, при которой нет ограничений в подборе качественного ассортимента.

Продукция

Компания поставляет такие элементы, как:

Баллоны ГБО цилиндрические и тороидальные различной емкости;
Форсуночные (Инжекторные) рейки;
Дополнительные узлы и детали (мультиклапаны, фильтры, дозаторы, смесители, хомуты, трубки, резиновые шланги и другие расходные материалы);
Редукторы;
Различная электроника (впрысковое и традиционное ГБО, вариаторы, эмуляторы, датчики и индикаторы);
Комплекты (для четырех, шести и восьми цилиндров, а так же FSI с непосредственным впрыском).

Особенности ГБО 4 поколения Digitronic

Стабильная и надежная, безотказная работа в эксплуатации;
Эргономичная установка;
Простота в настройке.

Еще один плюс к ГБО Digitronic — система спроектирована таким образом, что выхлопы, как результат сгорания топлива, практически не поступают в окружающую среду.
Так же можно отметить некоторые эксплуатационные характеристики, повышающие востребованность данных систем:

Увеличивается запас хода автомобиля
Конструктивные особенности позволяют уменьшать затраты на техническое обслуживание
Срок службы моторного масла увеличивается до сорока – пятидесяти процентов
Происходит быстрый запуск двигателя
Детали мотора не подвергаются воздействию смоляных отложений, сажи или нагара
Амортизация свечей зажигания и двигателя происходит медленнее

Мультиклапан

Газовые системы любого типа в обязательном порядке оснащаются запорной арматурой. Для автомобилей используется мультиклапан, который совмещает в себе до десяти функций, помимо запорной.
Устройство включает в себя несколько элементов: исполнительный, запорный, контрольный и предохранительный.
Так же можно разделить мультиклапаны на два типа: без предохранительного клапана с ограничением по объему для оснащаемых баллонов и с клапаном.

Возможность ручного перекрытия подачи топлива;
Наличие контроля скорости подачи газа;
Блокировка потерь газовой смеси в случае, когда происходить отсоединение от заправочной колонки;
Аварийный сброс газа при разгерметизации баллона;
Датчик уровня топлива.

Комплекты Digitronic

Компания поставляет как отдельные комплектующие, так и комплекты для двигателей с разным числом цилиндров.

Комплексное решение подразумевает подбор каждого элемента, что влияет на эффективность и стабильность работы всей системы в целом.
В состав комплекта газобаллонного оборудования входят:

Переключатель между газовой смесью и бензином (Кнопка газ-бензин);
Цилиндрический или тороидальный газовый баллон объемом от сорока литров;
Электромагнитный клапан с фильтром, предназначенный для очистки от примесей топливной смеси и выполняющий запорную функцию;
Вентиляционная коробка, включающая в себя запорные арматуры и клапаны, задача которой снизить риск аварийной ситуации в случае утечки газа;
Редуктор – испаритель, через который сжиженный газ переходит в газообразную фазу;
Клапаны для бензина и газа электромагнитного типа для прекращения подачи топлива в камеру сгорания.

Блок управления Digitronic MAXI 2

Основа блока – тридцати двух разрядный процессор с возможностью модернизации.
Такой блок можно быстро смонтировать благодаря небольшому числу проводов и герметичному компактному корпусу. Калибровка осуществляется через функции, расположенные на двух панелях, что убирает проблему переключения между закладками. Есть отдельная кнопка с зуммером, которая подключается с помощью трех проводов.

Блок MAXI 2 совместим почти с сорока производителями газовых форсунок, среди которых AEB, Hana, Valtek, Rail, Matrix.
Функциональные и программные характеристики позволили стать Digitronic MAXI 2 одним из самых популярных на российском рынке.

Блок управления Digitronic серии IQ

Данная линейка предназначена для двигателей с числом цилиндров отличным от четырех. Каждая модель блока IQ устанавливается для своего количества цилиндров.
В число функций блока IQ входят:

Закрытие электромагнитного клапана в автоматическом режиме, если температура на редукторе падает ниже 10ºC;
Коррекция объема впрыскиваемого газа;
Указание целевых коррекций OBD в зависимости от оборотов двигателя с картой;
Эмулятор уровня топлива (для автомобилей, у которых падает индикатор бензина при переключении на газовое топливо);
Коррекция объема впрыскиваемого бензина вместе с газом;
Осциллограф, показывающий работу газовых и бензиновых форсунок, а так же оборотов двигателя;
Калибровка потока на газовых форсунках;
Адаптация Open Loop для замкнутой и разомкнутой петли.

В зависимости от конкретной версии интерфейса и модели блока набор функций может отличаться.
Система электронного блока управления была тщательно разработана до малейших деталей, что сводит к минимуму настройку газового оборудования после монтажа.

Другие блоки управления Digitronic

Редукторы Digitronic

Форсунки

Газовые форсунки представлены производителями Dymco BFC, AEB, Valtek, Hana.
Задача форсунок состоит в дозировании подачи газовой смеси на каждый цилиндр двигателя. Газовые форсунки появились только для четвертого поколения ГБО.

Другое оборудование

Установка

Газобаллонное оборудование Digitronic можно устанавливать как в специализированных автомастерских Digitronic, так и в других автосервисах, мастера которых прошли обучение на курсах компании.
Каждое устройство или комплект оснащены схемой подключения, в которой освещена инструкция по первоначальной настройке ГБО. Так же в сети Internet на ресурсах Digitronic можно ознакомиться с видео – инструкциями.

ГБО. Как установить, настроить и диагностировать систему

Прямой эфир

info 2 июля 2019, 16:17

info 17 июня 2019, 19:16

info 10 июня 2019, 19:19

info 22 мая 2019, 20:52

info 17 мая 2019, 18:49

info 13 мая 2019, 18:50

info 15 апреля 2019, 01:00

info 7 апреля 2019, 16:34

info 30 марта 2019, 21:46

info 20 марта 2019, 17:09

info 28 февраля 2019, 18:44

info 15 февраля 2019, 00:21

alexavias 6 декабря 2014, 18:48

alexavias 1 декабря 2014, 00:28

Блоги

BMW Блог2.35
VAG Блог: Audi, Volkswagen, Skoda, Seat, Porsche2.34
Автохимия. Как правильно ухаживать за автомобилей1.24
OPEL Блог (Opel, Vauxhall)1.21
Сканматик (все оборудования бренда)1.21
Autocom CDP / Delphi. Все о программе Autocom и Delphi1.21
Чип тюнинг и доработки двигателя1.21
Subaru: чип-тюнинг, ремонт, обслуживание1.21
HONDA Блог (HONDA, Acura)1.13
ГБО. Как установить, настроить и диагностировать систему0.00

Собственно, кто знает, кто не знает уточню… Мое авто эксплуатируется на Пропан-Бутане. До покупки (первым владельцем) было установлено ГБО 4-го поколения. Не знаю, кто ставил, но оборудование представляло собой сборную солянку:

1. Электроника — Digitronic 3D Power
2. Форсунки — Не обслуживаемые, скорострельные REG FAST Light
3. Редуктор — Tomasetto Alaska — самый не прихотливый редуктор, способный пережевать любой ГАЗ.
В процессе эксплуатации авто, на газу было несколько проблем, которые объяснялись кривизной рук установщиков и торчащими из задницы руками регулировщиками.

Регулярно выскакивал ЧЕК, который приходилось сбрасывать сканером и потом снова его ловить спустя 2-3 дня. Как объясняли регулировщики ГБО — Мондео IV напичкан довольно серьезной диагностической электроникой и рано или поздно БК понимает, что его обманывают газовыми форсунками и выдает ЧЕК.
Все ошибки которые выскакивали по диагностике — бедная или богатая смесь.
Решил заняться диагностикой самостоятельно. Вникнув в суть процессов при подготовке смеси и реакции БК выяснилось, что все проблемы от неверных настроек. Настройщики на самом деле не делают и 1/10 части настроек системы.
Для начала уточним зачем нам лезть в настройку ГБО, ведь машина едет и ЧЕК в настоящее время не выскакивает?
На самом деле неверные настройки ГБО влияют и очень сильно на работу системы бензинового впрыска. Кто пользуется системами ГБО-4, наверняка имели в своей практике такие случаи, когда заводишь машину на холодную или горячую, а она как то нервно работает. Или заводится не сразу. Или просто такое ощущение, как будто ее за хвост держат. Многие по разному это объясняют: кто на бензин грешит, кто на свечи. Некоторые винят плохой газ. Однако в большинстве случаев (процентах так в 90) виной не верно работающей системе впрыска бензина становится не верная настройка ГБО.
И выглядит в упрощенном варианте это так:
1. Авто в ручном режиме или в автоматическом после прогрева переходит на режим работы на ГАЗу;
2. При этом при некорректно настроенных параметрах (а они могут измениться по ряду причин: фильтр засорился, редуктор засрался, газ плохой, или температура окружающего воздуха изменилась) у нас в цилиндры попадает смесь не того качества. А именно она либо переобогощена газом и обеднена кислором или наоборот обеднена по газу и переобогощена по кислороду.
3. ЭБУ автомобиля — получая показатели с ДМРВ и с датчика кислорода на коллекторе определяет что смесь либо бедная, либо богатая.
4. В зависимости от того какая смесь, ЭБУ начинает смесь корректировать (либо обогащает ее либо обедняет). Обогащение, обеднение смеси происходит за счет изменения количества топлива впрыскиваемого в цилиндры форсунками. Или больше импульс или меньше. При постоянном протоке воздуха, изменяя количества топлива смесь богатится или обедняется. И все бы хорошо, да вот только ЭБУ не знает, что авто едет на ГАЗу и его обеднение и обогощение БЕНЗИНОВОЙ СМЕСИ не повлияют н арезультат.
5. После попыток обеднить/обогатить смесь ЭБУ повторяет попытки до тех пор, пока настройка параметров смеси бензин/воздух не доходят конечного положения.
6. После этого мы глушим машину и идем спать. А утром пытаемся завести авто на бензине с запредельными показателями кислорода или бензина в смеси. Двигатель офигевает от качества смеси и его начинает колбасить. Решение — ездить на бензине, пока ЭБУ не выровняет показатели смеси. Или произвести настройку ГБО. Мы выбираем настройку.
И так, для начала нам нужны следующие штуки:

Программа настройки ГБО: https://cloud.mail.ru/public/Ec3c/WkQGEhoA7
Ноутбук (любой, лишь бы там был Windows и хотя бы один USB порт)
Первый этап настройки:
1. Устанавливаем программу на ноутбук;
2. Коммутируем диагностический кабель с ГАЗомозгом и ноутбуком;
3. Включаем зажигание;
4. Запускаем программу (10-я версия программы работает только с 10-й прошивкой блока ГБО, поэтому вам сразу предложат обновить прошивку ЭБУ);
Прошивку надо обновлять в любом случае, так как там будет больше настроек и больший перечень использованного оборудования;
5. После обновления прошивки видим следующую картину:
Настройки ГАЗОВОГО КОНТРОЛЕРА

Карта показана после регулировки, до регулировки было все то — же самое, только зеленая кривая была выше на несколько мм от синей и кривая коэффициента была на 1,6, а не на 1,4

Теперь теория: Как работает ГБО. Во время работы ГБО, газовый ЭБУ эмулирует работу бензиновых форсунок, и отправляет сигнал на бортовой комп авто, с показателями (как бы от бензиновых форсунок). На само же деле, в это время бензиновые форсунки отключены и вместо них работают газовые. Если просто поставить ГБО и не адаптировать, то газовые форсунки будут работать один в один с бензиновыми, а так как топливо у нас разное подается — выскакивает ЧЕК по составу смеси. Смесь будет либо бедная, либо богатая. Поэтому основная задача, найти настройки работы форсунки, при которых состав смеси по сгоранию и продуктам распада будет приближен к бензиновым показателям.
После окончания настройки и тестовой езде должны появиться две кривые синяя и зеленая. Чем ближе они друг к другу — тем идеальней настройка ГБО на авто.
Экран калибровки выглядит так. В принципе нужно нажать одну кнопку и дождаться конца процесса.

Во время калибровки, ГАЗ отключается и машина какое то время работает на холостых на бензине. Газовое ЭБУ замеряет параметры бензиновых форсунок и запоминает их. Вторая стадия калибровки — ЭБУ передает параметры бензиновых форсунок на одну газовую форсунку. Т.е. машина начинает работать тремя цилиндрами на бензине и одним на ГАЗу. Потом включается газ еще в одну форсунку и потом уже во все. Во время этой стадии двигатель колбасит, так как смесь не оптимальная она или бедная или богатая. Третья стадия калибровки заключается в постепенном увеличении-уменьшении времени работы газовых форсунок, так, чтобы на выходе по составу выхлопа был нормальный показатель. Во время этой стадии получаем тот самый коэффициент пересчета. Т.е. то число, на которое нужно умножить время впрыска бензина, чтобы получилось время впрыска ГАЗа.
Ну это вкратце. Когда калибровка заканчивается, авто переключается на бензин и нам предлагают проехать тестовый заезд, для сравнения динамики и правильности настроек.
Если при калибровке вы не стирали бензиновую карту (т.е. показатели впрыска при разных оборотах остались в системе) то можете просто переключаться на ГАЗ и довольствоваться ездой на экономичном и экологически выгодном топливе. Если же карты стерли, то нужно будет какое то время покататься на бензине при разных оборотах и нагрузке, и после этого только система позволит вам переключаться на ГАЗ.
После тестового заезда, не забываем сохранить лог настройки. Это нам позволит в оффлайне загрузить лог в программу и не имея под рукой машину, в замедленном действии промотать весь процесс работы ГБО и найти ошибки, которые мы просмотрели.
Теперь кратко о корректировке графика:
Если графики расходятся, то их надо совместить. Делаем это так:

1. Ставим точку на оранжевой кривой, там где графики начинают расходиться (точка 1)…
2. Ставим точку вторую, там где графики сходятся (точка 2)… т.е. это мы фиксируем точки которые не нужно перемещать… Они должны остаться не подвижными…
3. Выбираем место максимального отклонения кривой газа от кривой бензина… Пусть это будет в нашем случае точка 3… Выбираем ее и начинаем ее опускать ровно на столько, на сколько они расходятся…
4. Пробуем накатать карты и смотрим приблизились они или нет. При необходимости повторяем процедуру.
Визуальное совпадение кривых газа и бензина, это не значит, что смесь настроена верно. Как правило установщики смотрят только на это и в результате смесь газа по факту бедная.
Для того чтобы настроить систему верно, нужно пройти два этапа. Второй важней чем первый, и заключается в подборе правильного состава смеси:
После первого этапа, стоит поездить немного и посмотреть действительно ли карты совпадают и не начали ли расползаться с пробегом. Если расползаться, можно еще подправить и приступить ко второму этапу настройки, а именно используя результаты автомобильного ЭБУ подправить впрыск.
Второй этап настройки:
1. Заводим машину и прогреваем ее до рабочей температуры газа и редуктора.
2. Переключаем авто на бензин и даем возможность поработать на бензине 5 минут, при этом смотрим в программе показатели впрыска бензина. К примеру 2,8 мсек. Затем пкреключаем авто на газ и опять смотрим на ВРЕМЯ БЕНЗИНОВОГО ВПРЫСКА. Оно изменилось и стало 3,2 к примеру. Что это обозначает? То что смесь газа бедная и ЭБУ авто пытается ее обогатить. Но так как обогащение производится на бензиновых форсунках, газ на эти показатели не влияет. Комп машины продолжает богатить бензиновую смесь, а газ как был бедным, так и есть. В результате когда ты утром будешь заводиться на бензине, машину будет переливать, так как бензиновая смесь будет обогощена.
Лечится это поднятием или опусканием всей оранжевой кривой. Т.е если смесь бедная и бензиновый впрыск увеличился на газу, кривую поднимаем на 1-2 щелчка стрелками. Если смесь богатится и бензиновый впрыск уменьшался, то кривую оранжевую стоит опустить. Измерения повторять несколько раз, пока впрыск бензина при смене топлива останется не изменным
Если есть вопросы — спрашивайте.
P.S. Продолжение настройки.
Проехав не один десяток тысяч км после написания этого поста, заходим в настройки и проверяем настройки…
После проверки настроек газового контролера идем во вкладку КАРТА

Вот такая у нас карта на момент проверки… Выглядит на мой взгляд хорошо. При этом корректировки по впрыску бензина нет.

Если посмотреть на кривую отклонения, то видим небольшое превышение в сторону обогащения и в начале и в конце провал на обеднение. Это не критично и будет подправлено. Характер кривой отклонения стал более прямой (раньше был в виде буквой S на боку). Исправление формы кривой обусловлено заменой редуктора на более мощный и более стабильное давление в системе…
Ну и собственно отклонения в числовом значении. 🙂

Добрый день.
Заморочился с самостоятельной донастройкой ГБО после установщиков т.к. напрягало 2 момента: 1) расход, 2) при подключении к мозгам диаграммы (газ-бензин) были далеки др. от др.

Установлено Digitronic Maxi2 Titan, форсы OMVL Gemini, Tomasetto AT09 версия ARTIC. + поставил сам вариатор УОЗ (Тритон 618)
Установщики настроили давление 1,0; штуцера 2,4мм. Форсунки в настройках поставили AEB I-Plus пластик.
Сделав несколько раз калибровку получалось маленький размер штуцера, но иногда выдавало что штуцер нормальный, но размер штуцера левее центра шкалы. При схождении диаграмм получалось множитель поднимался от 1,7 до 2,1, при этом расход по трассе при скорости 110км/ч — 13л. При тапке в пол по ошибкам выскакивало несколько раз низкое давление и что форсунки открыты на полную, соотв. авто в эти моменты переходило на бензин.

Метки: гбо, maxi2

Комментарии 32

Приветствую всех, по этому вопросу есть какие мысли? mityai2010

Да у тебя карта почти идеальная получилась, единственное Если хочешь уменьшить коэффициент возьми форсунки ещё просверли, есть таблица по которой рассчитывается мощность и проходимые отверстия форсунок

Форсы давно сделал делал 2,8 + поменял редуктор, карты стабильные даже зимой, коэф. соотв. стал меньше.

Какой редуктор поставил?

Вот минимально стабильный впрыск с АЕБ форсами на ХХ, не троит, не колбасит, ХХ как вкопанные. Довпрыск отключил вообще, мощности теперь хватает до отсечки(даже ошибка «газовые инжекторы постоянно открыта» не вылазит).

Как долго стоит Тритон? Сложно ли было его настроить? И есть ли от него ощутимый эффект?

2 месяца, настроить не сложно, основной момент добиться максимально возможного результата, пока я еще не уверен что его достиг. Разница есть, снял 1 раз и сразу почуствовал падение тяги, для полноты сравнения нужно лето)

УОЗ настраивается в зависимости от оборотов или ставится +9° на весь диапазон?

у меня 3д карта настроена в зависимости от оборотов и нагрузки.

Дорого Тритон стоит?

1900 с самовывозом из зеленограда

Переход на бенз может быть по 2 причинам:
Либо жидкой фазы не хватает, либо редуктор заливает жидкой фазой но мощности редуктора не хватает.
В первом случае диагностика простая- заехал на заправку и заставил газом по давлением.
На заставках давление не ниже 5 бар. Если сразу после заправки на бенз не переходит а до заправки переходила машина га бенз, то нужно повышать давление на входе в редуктор. То если понижать сопротивление магистрали и фильтров.
Если у вас не справляется редуктор то это диагностируется по забросам давления. Они кстати у вас вроде как имеются.
Даже при не сильной нагрузке у вас резкое падение давления и заброс после сброса газа.
В общем чтобы машина хорошо ехала её шужно хорошо кормить.
Так же смущает падение температуры редуктора на 10 градусов по сути далеко не на полной нагрузке.
От редуктора очень много зависит. С него и надо начинать любой тюнинг гбо.
Чем меньше просадки давления и температуры тем лучше. Чем больше редуктор тем лучше. Тем толще трубка от баллона тем лучше.
Если нет присадок давления то форсункам не нужно корректировать время впрыска в большую сторону.
Если нет падения температуры то нет забросив. А забросы всегда это переход на холостые. На холостых при сильном давлении форсунки не смогут открываться. Ибо время впрыска на высоком давлении будет нужно меньше чем скорострельность форсунок.

</td>1, 2, 3-тье поколение ГБО

Обсуждение эжекторного газового оборудования. Помощь в решении проблем связанных с монтажом и настройкой.

</td>

Последний ответ от Максим в Lovato самоотключается г… Сентября 29, 2019, 19:01:41

</td></tr></td>4-ое поколение ГБО

Обсуждение газового оборудования 4-ого поколения (инжекторные системы). Помощь в решении проблем с монтажом и настройкой.

</td>

Последний ответ от Александр в Re: Газ для 3S-GTE 2.0Т … Октября 09, 2019, 15:24:52

</td></tr></td>SECGAS (SECGAS POWER, SECGAS POWER OBD, SECGAS MINI)

Обсуждение газового оборудования 4-ого поколения — SECGAS. Помощь в решении проблем с монтажом и настройкой.

</td>

Последний ответ от Юлия в Re: Sec Power настройка Июля 02, 2019, 18:44:31

</td></tr></td>OMVL (OMVL DREAM, OMVL SAVER) — ГБО 4 поколения

Обсуждение оборудования продаваемого под маркой OMVL в России — OMVL DREAM, OMVL SAVER.

Модераторы: Павел, Alexey

</td>

Последний ответ от АРМАТ_СССР в Re: OMVL NEW DREAM Июля 19, 2019, 19:59:41

</td></tr></td>Системы AEB (Lovato, Elpigaz, Bigas)

Обсуждение газовых систем 4-ого поколения на основе электроники AEB (Lovato, Zavoli, Bigas, Elpigaz). Помощь в решении проблем с монтажом и настройкой.

</td>

Последний ответ от Вячеслав в Re: Программа для расчет… Октября 06, 2019, 19:22:11

</td></tr></td>Stag (Digitronic) — ГБО 4 поколения

Обсуждение газового оборудования 4-ого поколения — Stag (российский бренд Digitronic). Помощь в решении проблем с монтажом и настройкой.

Модератор: Автодоктор

</td>

Последний ответ от Неуч в Re: Не понятное с времен… Августа 01, 2019, 14:54:43

</td></tr></td>Alpha — ГБО 4 поколения

Обсуждение газового оборудования 4-ого поколения — Alpha. Помощь в решении проблем с монтажом и настройкой.

Модератор: Андрей Петров

</td>

Последний ответ от Константин в Re: ALPHA — обсуждение Р… Июля 07, 2019, 00:17:06

</td></tr></td>5-ое поколение ГБО

Обсуждение газового оборудования автомобилей относящихся к 5-му поколению. Помощь в решении проблем с монтажом и настройкой.

</td>

Последний ответ от Станислав в Re: VIALLE (Голландия, 5… Августа 24, 2017, 22:37:12

</td></tr></td>Споры о монтаже и настройке ГБО

Обсуждаем правильность монтажа и настройки автомобильного газового оборудования. Выкладываем фотографии с неправильной установкой.

</td>

Последний ответ от Вадим obo38 в Разброс при тестировании… Июня 24, 2019, 22:09:17

</td></tr></td>Комплектующие газового оборудования

Обсуждение комплектующих и дополнительных устройств связанных с ГБО

</td>

Последний ответ от Константин в Re: Установка и настройк… Октября 07, 2019, 10:35:47

</td></tr></td>Отчеты о эксплуатации ГБО

Рассказываем о своем опыте эксплуатации ГБО.

</td>

Последний ответ от Сергей Nogotkoff в Re: Лямбда зонд и расход… Марта 04, 2019, 19:52:03

</td></tr></td>Разное на газовую тему

Обсуждение общих вопросов связанных с газовом топливом (газовые заправки, новости связанные с автомобильным газовым оборудованием)

</td>

Последний ответ от Sergei в Re: Помогите подобрать о… Августа 22, 2019, 09:28:41

</td></tr>

Последнее обновление — 12 октября 2019 в 10:08

Пожалуй, самым популярным и доступным контроллером в линейке газобаллонного оборудования от компании Диджитроник, является ЭБУ Digitronic Maxi 2. Причина тому универсальность, простота регулировки и совместимость с большинством распространенных автомобилей.

О возможностях блока, его правильном подключении и настройке мы расскажем в данной статье.

Характеристики и функциональность контроллера

Основные возможности Дигитроник Макси 2/Titan:

совместим с метановом/пропановым ГБО
предназначен для двигателей до 4-х цилиндров, с распределенной подачей топлива (попарная, фазированная, асинхронная)
построение 2-д карты по времени впрыска
работа в связке с регистратором параметров и осциллографом
подходит к турбированным ДВС, также с системой вальватроник
имеется корректировка по t° и давлению газа
работа с подогревом газовых инжекторов
регулировка количества аварийных пусков со звуковой сигнализацией
доступна система старт-стоп (совместима с гибридными силовыми установками, прогретый мотор запускается сразу на газе)

автоматическая регулировка датчика уровня топлива
тестирует компоненты (газовый клапан, зуммер, форсунки, LED сигнализация), считывает и записывает ошибки системы
автоматическая калибровка
чтение оборотов мотора по сигналам бензиновых форсунок
настройка по bluetooth соединению
адаптация к работе с основными видами газовых форсунок
возможность установки блокировки с пин кодом (по истечении запрограммированного времени машина перестанет переходить на газ)
записывает параметры машины и газового оборудования с последующим информирование о техническом обслуживании ГБО

Макси 2 Титан раньше отличался от обычного макси-2 возможностью довпрыска бензинового топлива. После обновления прошивки, эти блоки ничем не отличаются.

По заверению завода производителя, электронный блок управления газобаллонным оборудованием 4-го поколения диджитроник макси два, по сравнению с предшественником (макси-1 (он же digitronic four maxi снятый с производства)), имеет повышенное качество и надежность проверенную многочисленными тестами. К том же за умеренную стоимость, средняя цена за оригинальный комплект электроники Maxi-2, в который входит мап сенсор, кнопка газ/бензин, жгут проводов составляет 7150 рублей.

Также опираясь на отзывы владельцев авто, можно сделать вывод, что каких-то глобальных проблем в процессе эксплуатации газовой системы с контроллером макси-2 не возникает.

Причинами неисправностей обычно являются:

некачественная установка
несоблюдение межсервисного интервала (ТО)
поставлен не оригинальный контроллер.

Правильная установка DGI Digitronic Maxi 2

Схема подключения проводки ГБО Диджитроник 4-го поколения

При этом важно отметить несколько условий:

монтировать устройство необходимо вдали от потенциально нагреваемых элементов двигателя
обходить подвижные детали
избегать набегающего потока воздуха и возможные попадания загрязнений
ставить ЭБУ нужно разъёмом вниз (согласно схеме)

Правильное расположение контроллера

Распиновка разъема digitronic maxi 2

A1	A2	A3	A4
B1	B2	B3	B4
C1	C2	C3	C4
D1	D2	Давление Газ	D3	D4	Лямбда-зонд
E1	Температура Газ	E2	Температура редуктора	E3	Уровень Газ	E4	Светодиодная панель данные
F1	Питание светодиодной панели	F2	F3	RXD диагностические разъёмы	F4	TXD диагности-ческие разъёмы
G1	+12 Форсунки	G2	Заземление «земля» (выход)	G3	+12 Аккумулятор	G4	Заземление
H1	+12 Форсунки	H2	+12 Клапан Газ	H3	+12 Аккумулятор	H4	Заземление

Настройка ГБО 4 поколения Диджитроник Макси 2 своими руками

Обновление прошивки

Левая и средняя колонки интерфейса:

тип форсунок
лямбда-зонд (если подключен)
марка датчика температуры редуктора
модель ДУТ (если есть датчик уровня топлива)
тип ДВС (турбо, стандарт, valvetronic — предназначена для двигателей, работающих без разряжения во впускном коллекторе (например, BMW, Peugeot 1,6, Citroen 1,6))
вид топлива (LPG/CNG)
управление впрыска топлива ставим «стандарт» (программа сама подстроится)
количество цилиндров
температура перехода на газ (35-40°), на бензин (15-20°)

Правая колонка (дополнительные настройки):

Интеллектуальное обслуживание дополнительной инжекции (позволяет автоматически распознать тип впрыска мотора)
порог отсечки допвпрыска
подогрев форсунок
сброс давления (обычно порог переключения выставляется 1.6 бар, частота импульсов 5 1/с)

Основные настройки программы

После чего переходим в окно автокалибровки, где активируем ручной режим (необходимые настройки выставятся автоматически), при этом темпер. редуктора должна быть не менее 60°, а все потребители (свет, кондиционер) выключены. Жмем кнопку «старт».

Таблица подбора размера дюз

Мощность на 1 цилиндр (л.с)
Фазированный	Попарно-параллельный	Синхронный «Full Group»
Диаметр сопел, мм
1-12	1.6	1.5	1.3
12-15	1.8	1.7	1.5
15-18	2	1.9	1.7
18-22	2.2	2.1	1.9
22-25	2.4	2.3	2.1
25-29	2.6	2.5	2.3
29-32	2.8	2.7	2.5
32-36	3	2.9	2.7
36-40	3.2	3.1	2.9

Затем можно индивидуально пройтись по дополнительным вкладкам:

коррекция от оборотов (выделяя необходимую область, можно обогащать или обеднять смесь)
компенсация по температуре газа (подстройка на холодном двигателе)
довпрыск — добавление доли бензина в зависимости от времени впрыска (необходим например, для снятия тепловой нагрузки на выпускные клапана двигателя)
доля бензина в зависимости от давления газа (нужная функция, если производительности редуктора немного не хватает или выбраны медленные форсунки)

Построение бензиновых и газовых карт

По окончании сбора газовой карты идеально, если зеленая и синяя линии совпали. Если этого не произошло, значит, следует немного подстроить уровень множителя изменением позиции желтых точек. Курсором выбрать точку и стрелками клавиатуры поменять её позиционирования. Таким образом, настройка Диджитроника Maxi 2 будет завершена.

Инструкция по установке и настройке ГБО Диджитроник МАКСИ 2

Программа для настройки

Digitronic maxi 2 решает проблему выбора ЭБУ, который можно ставить на подавляющее большинство моделей автомашин с 4-х цилиндровыми двигателями.

Компания digitronic разработала линию maxi целенаправленно, чтобы сэкономить время установки и калибровки оборудования.

Функционал maxi2

Блок управления ГБО Digitronic maxi 2 оснащён 32-х разрядным процессором, рассчитанным на эффективную модернизацию и обновление прошивки в будущем. Помещён в прочную, герметичную пластиковую коробку.

Устройство комплектуется датчиком уровня горючего. Топливо переключается в сопровождении звука. В комплект maxi2 входят электрическая проводка универсальная, штуцер, клеммы, датчики давления и температурного режима.

Предусматривается функция довпрыска бензинового горючего при определённом количестве оборотов двигателя, периода бензинового впрыска и давления газового топлива.

Схема подключения и распиновка мультиразъема Digitronic dgi for maxi 2 несложные благодаря небольшому количеству кабелей и разъёмов. Чтобы выполнить монтаж устройства и подключиться к оборудованию много времени не потребуется. Распиновка мультиразъёмов простая. Шнур адаптера для настройки многие умельцы делают сами, но можно купить и недорогой готовый.

Программа калибровки доступная для понимания. Нет потребности переключений между закладками. Имеется подробная инструкция схемы подключения Digitronic maxi 2.

32-битный процесс Digitronic maxi 2 4-х- цилиндрового двигателя обладает неограниченной перспективой обновлений и добавления функций. Диджитроник макси подходит для двух видов горючего — пропан-бутановая смесь и метан. Программное обеспечение можно запустить в Демо-версии.

На заметку! Digitronic Maxi2 является альтернативой Stag 200. В комплекте с редуктором аляска и форсунками Valtek идеально подойдёт для монтажа на Daewoo Matiz, Kia, Mazda, Chevrolet, Skoda, Ford, Citroen, ЗАЗ, ВАЗ и других автомашин до 120 л.с.

Возможности программы

Картинка с сайта: rukami.top

Программа ЭБУ Digitronic maxi 2 позволяет:

Выполнить довпрыск бензина при заданных определённых ограничениях оборотов и уровня газового горючего.
Возможно подключение устройства, регистрирующего параметры к осциллографу для дальнейшего наблюдения за работой двигателя.
Встроена топливная карта регулятора периода впрыска бензинового горючего.
Опция распознавания импульсов оборотов двигателя.
Digitronic dgi four maxi поддерживает различные виды управления топливного впрыска (стандартный, попарный).
Возможна настройка оптимальной загрузки ДВС на газ.
Подходит для таких двигателей как Valvetronic, Стандарт, Турбо.
Опция умного обслуживания дополнительной инжекции. Возможность автоматизированного определения вида впрыска и расчёт алгоритма работы газовых инжекторов. Применяется для автомашин Mazda или других ТС с асинхронным типом впрыска.
Порог отключения доп.впрысков регулируется.
Экономичная функция подогрева газовых форсунок. Нет необходимости проверять температуру, всё выставляется автоматически.
Карты дополнительных коррекций температуры и давления газового горючего.
Регулируемая функция перекрытия газового клапана при входе в редуктор (либо на самом редукторе), во время сброса газа, открывании с маленькой задержкой после возобновления топливной подачи. Фактически cut-off компенсирует некоторые недостатки при эксплуатации «железа».
Настройка определённого количества запуска на газовом топливе в аварийном режиме.
Digitronic four maxi 2 оснащён звуковым сигналом, сообщающим о запуске в аварийной ситуации.
Автоматизированная регулировка индикации уровня газового топлива.
Опция автокалибровки («всё одновременно»).
Программа считывает большие и малые обороты ДВС на основе сигналов впрыска бензина.
Возможность диагностического тестирования форсунок, электроклапана, зуммера.
Функция ограничения порога периода впрыска на холодном двигателе.
Настройка времени открытия-закрытия инжекторов.
Опция start&stop. Полезна тем, что сокращает опасные выбросы в атмосферу, экономит расход горючего, снижает уровень шума мотора (сокращая период работы мотора на холостых оборотах).

На заметку! Функция старт-стоп в двух словах работает так: пока машина едет, мотор работает, остановилась — глохнет. Дальнейший запуск (например, в пробке) происходит автоматически при отпускании педали тормоза ТС с АКПП, при нажатии на педаль сцепления у машин с МКПП.

Итоги: плюсы и минусы

Безупречная работа газобаллонного оборудования 4-го поколения стоит в прямой зависимости от блока управления.

Читайте также Замерзает газовый редуктор: что делать?

К неоспоримым плюсам Digitronic dgi for maxi 2 относятся:

понятный интерфейс;
максимально расширенные функции;
производительность микропроцессора в 4 раза больше, чем в предыдущем поколении ЭБУ Digitronic этой линейки;
проблем, как подключиться к maxi2 digitronic, не будет, даже если на двигателе стоят рейки от других известных брендов (более 37 наименований).;
умный ЭБУ maxi-2 запишет всю информацию об автомашине и газобаллонном оборудовании, напомнит об очередном техническом осмотре гбо;
диджитроник макси 2 схема подключения доступна даже неопытному мастеру;
узел можно дополнить комплектующими.

Производитель рекомендует держать под контролем состав топливно-воздушной смеси при любых настройках.

ГБО Digitronic four Maxi DGI можно устанавливать на 4-х цилиндровые машины типа УАЗ Патриот с целью экономии топлива и снижения затрат на обслуживание и настройку газовой системы.

По отзывам автовладельцев, если суммировать все возможности ЭБУ Maxi 2, то основное её преимущество в том, что она всё делает сама. Большинство моментов, к которым на многих других блоках требуется приложить руки, макси 2 делает автоматически.

Используемые источники:

http://gazmap.ru/forum/index.php
https://gbomotor.ru/poleznoe/ustanovka-i-nastrojka-gbo-maxi2
https://progbo.com/poleznyie-stati/digitronic-maxi-2

Источник

Для просмотра документа, его нужно скачать:
