Как отрегулировать ход педали сцепления на ВАЗ 2106 довольно актуальный вопрос. Справиться с которым, зная нужные значения зазоров между движущими деталями цилиндра сцепления, не составит большого труда произвести подобную регулировку сцепления ВАЗ своими руками, нужно лишь наличие таких инструментов:
- гаечные ключи на «10», «13» и на «17»;
- пассатижи;
- упор;
- линейка.
Признаки неправильно отрегулированного сцепления на ВАЗ 2106
Зачастую, если сцепление отрегулировано неправильно, могут проявляться следующие проблемы:
- При выжимании педали сцепления мотор только частично отсоединяется от трансмиссии и автомобиль начинает дергаться. Происходит это по причине недостаточного отхождения диска от корзины.
- Не переключаются передачи, может проявляться в паре с вышеуказанной проблемой.
- Очень жесткая педаль или она вовсе проваливается, а передачи при этом не переключаются.
- Автомобиль слишком медленно ускоряется или вовсе не реагирует на резкое нажатие педали газа.
Процесс регулировки сцепления
Регулировка сцепления на ВАЗ 2106 происходит следующим образом:
-
Зазор между толкателем и поршнем устанавливается в пределах от 0,1 до 0,5 мм. Зазор устанавливается с помощью гайки на ограничителе хода педали сцепления. Для этого нужно будет ослабить контргайку через вворачивание или выворачивание ограничителя. После того, как выставите зазор в 0,4-2 мм, ограничитель снова нужно зажать контргайкой. Все эти работы производятся из салона автомобиля под рулевой колонкой.
Строение механизма: 1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления; 13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка.
Ограничитель свободного хода педали сцепления
Изображен процесс регулировки ограничителя
-
Чтобы обеспечить без рывковую работу сцепления нужно отрегулировать свободный ход толкателя вилки. Он должен быть 4-5 мм. Для осуществления этой процедуры нужно будет снять пружину и установить линейку вдоль толкателя. После этого обозначьте минимальный и максимальный ход толкателя вилки. Рассчитайте ход в миллиметрах. Если есть отклонения, то требуется регулировка. Осуществляется она путем подтягивания или ослабления гайки на толкателе.
Механизм сцепления, компоненты: 1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления; 4 – толкатель; 5 – регулировочная гайка; 6 – контргайка; 7 – оттяжная пружина; 8 – пробка корпуса; 9 – штуцер для прокачки; 10 – корпус цилиндра; 11 – уплотнительное кольцо; 12 – защитный колпачок; 13 – поршень; 14 – уплотнитель; 15 – тарелка; 16 – пружина;17 – опорная шайба; 18 – стопорное кольцо.
Толкатель вилки
Смещение регулировочной гайки и контргайки
Ход педали сцепления в норме составляет 25-35 мм. Стоит уточнить, что сам процесс регулировки достаточно не простой и может отнять довольно много времени. Выполняя какие-либо действия, старайтесь быть предельно сосредоточены.
Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.
Задать вопрос
Спрашивайте в комментариях. Ответим обязательно!
Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.
Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!
Краткое содержание:
- Введение!
- Регулировка свободного хода педали
- Регулировка свободного хода толкателя вилки
- Проверка
- Регулировка
- Окончательная проверка работоспособности сцепления!
- Дополнительный видео-ролик
Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?
Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:
Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.
Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.
Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!
Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.
Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!
Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:
Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.
Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!
Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».
Регулировка свободного хода педали сцепления:
Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)
1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.
2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.
Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!
3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».
Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!
Регулировка свободного хода толкателя вилки сцепления:
Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.
Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!
2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).
Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».
Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!
Регулировка:
Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!
1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».
2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.
3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.
4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».
Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!
Окончательная проверка сцепления на работоспособность!
Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:
1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.
Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!
2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.
3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.
Примечание!
Данный пример указывает на то, что сцепление буксует!
Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле»)
Если нужна регулировка на более поздней модели ВАЗ – (читайте Регулировка датчика сцепления на Лада Веста).
Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:
Если вы видите это сообщение, значит, произошла проблема с загрузкой файлов в стилей (CSS) нашего сайта. Попробуйте сбросить кэш браузера (Ctrl+F5).
Если это не поможет, а вы находитесь в регионе, где возможны ограничения интернет-трафика с российских серверов — воспользуйтесь VPN.
|
Элементарно. Так же как и н а любой другой «классике» АвтоВАЗа.
Держать ногу на педали сцепления во время движения НЕЛЬЗЯ, в виду причины описной в пункте 4. автор вопроса выбрал этот ответ лучшим Безра 11 лет назад Подробно о подобной регулировки без нескольких картинок не напишешь. Будет все равно непонятно. Поэтому лучше самому посмотреть вот здесь. Знаете ответ? |
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
сцепление LADA 2106, регулировка сцепления LADA 2106, трансмиссия LADA 2106, коробка передач LADA 2106, сцепление LADA 2103, регулировка сцепления LADA 2103, трансмиссия LADA 2103, коробка передач LADA 2103, сцепление ВАЗ 2103, регулировка сцепления ВАЗ 2103, трансмиссия ВАЗ 2103, коробка передач ВАЗ 2103, сцепление ВАЗ 2103, регулировка сцепления ВАЗ 2103, трансмиссия ВАЗ 2103, коробка передач ВАЗ 2103
2. Сцепление
Прокачка гидропривода сцепления
Для данной операции потребуются следующие инструменты и материалы: тормозная жидкость, шланг для прокачки, ключ 8 мм, емкость для сливаемой жидкости.
1. Долить тормозную жидкость в бачок сцепления до нижней кромки заливной горловины.
2. Установить автомобиль на подъемник или на смотровую канаву.
3. Надеть шланг на штуцер для прокачки сцепления.

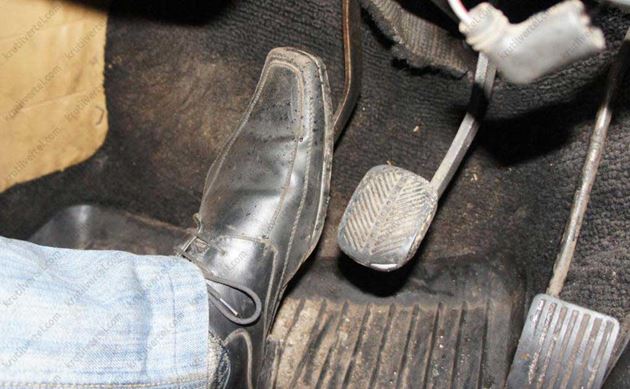

4. Нажать на педаль сцепления 4-5 раз и удерживать ее нажатой.
5. Свободный конец шланга опустить в емкость для жидкости.
6. Отвернуть примерно на 3/4 оборота штуцер. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.
7. После того как стекание жидкости из шланга прекратится, затянуть штуцер, отпустить педаль сцепления.
8. Повторить пункты 4, 6 и 7 несколько раз, до начала выхода из шланга жидкости без пузырьков воздуха.
Внимание:
Не допускать падения уровня тормозной жидкости в бачке сцепления ниже 10 мм. В противном случае прокачку сцепления придется повторить сначала.
9. Долить в бачок тормозную жидкость до нижней кромки заливной горловины. Закрутить крышку бачка сцепления.
Проверка и регулировка привода сцепления
Для данной операции потребуются следующие инструменты: ключ 10 мм, 13 мм, 17 мм; линейка.
1. Установить автомобиль на подъемник или на смотровую канаву.
Регулировка сцепления ВАЗ-2106 необходима для того, чтобы отключить коробку передач от двигателя. При помощи блока механизма производится передача вращательного движения от маховика, расположенном на коленчатом валу, к коробке перемены передач. Своевременная регулировка механизма – это залог нормального функционирования всего автомобиля. Он вас не подведет ни на трассе, ни в городской пробке.
Особенности механизма сцепления
На автомобилях классической серии устанавливается однодисковое сцепление фрикционного типа. В отличие от более новых моделей автомобилей на «классике» устанавливается гидравлический привод, который включает в себя рабочий и главный цилиндры. Такая конструкция дороже, но эффективнее.
Вот только в ней много элементов, которые могут выйти из строя и обездвижить автомобиль. При появлении неполадок необходимо производить осмотр и регулировку механизма. Самостоятельно выполнить все работы можно за 20-30 минут. Настройку сцепления можно осуществить даже без подъемника или смотровой ямы, потребуется только несколько ключей.
Периодичность настройки
Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется в том случае, если значение превышает 2 мм. Если у педали очень большой ход и присутствуют провалы, то необходимо корректировать положение. Пока вы не произведете регулировку механизма, функционировать сцепление будет неправильно.
В том случае, если присутствует люфт в механизме, то ведомый и ведущий диски не смогут отсоединяться друг от друга. Если вы заметили, что появились провалы педали, потребуется выставить заново свободный ход. Устанавливаете зазор между вилкой сцепления и рабочим цилиндром. Люфт не должен превышать 5 мм. Чтобы оценить свободный ход вилки, расположенной возле коробки передач, необходимо подвигать ее в разные стороны и измерить расстояние смещения.
Возле коробки передач установлен рабочий цилиндр, на котором не должно быть потеков тормозной жидкости. В том случае, если на пыльнике имеются повреждения или герметичность всех соединений нарушена, обязательно нужно произвести замену механизма.
Первый шаг регулировки
Регулировку сцепления ВАЗ-2106 своими руками можно выполнить после установки зазор (непосредственно из салона) на педали. Если присмотреться внимательнее к конструкции привода, то вы увидите, что на ней находится кронштейн, к которому гайкой прикручивается толкатель цилиндра.
Именно эту гайку нужно ослабить и установить необходимый зазор между цилиндром и толкателем. Отсюда же можно осуществить и корректировку свободного хода педали. После того как вы добились люфта максимум в 2 мм, необходимо выставить зазор на рабочем цилиндре.
Второй шаг регулировки
Для этого потребуется выставить ход толкателя на главном цилиндре. При регулировке сцепления ВАЗ-216 ход не должен быть более 5 мм. Выполните следующие действия:
- С помощью гаечного ключа придержите ограничитель.
- Ослабьте контргайку, вывернув ее не более чем на 2 оборота.
- Вращайте ограничитель с помощью гаечного ключа в ту сторону, в которой находится кронштейн.
- Эмпирическим путем выставьте необходимый зазор.
- Затяните контргайку.
- При помощи линейки измерьте ход педали. Если необходимо, повторите все процедуры заново.
Чтобы проверить ход, необходимо жать на педаль сцепления рукой до тех пор, пока не появится сопротивление. При помощи линейки измерьте, на какое расстояние отодвинулся при этом толкатель ГТС.
Замер свободного хода толкателя
Произвести корректировку хода педали можно и при помощи настройки рабочего цилиндра, который устанавливается возле КПП. Прежде чем проводить регулировку рабочего цилиндра сцепления ВАЗ-2106, необходимо удостовериться в том, что его шток имеет большой свободный ход. Для замера нужно совершить несколько простых действий:
- Отсоедините возвратную пружину, которая установлена на вилке сцепления. Это позволит вам избавиться от лишних сопротивлений при настройке.
- Установите линейку таким образом, чтобы ее край находился в конце толкателя.
- Нажмите на вилку до упора. Только делать это надо руками, никаких дополнительных приспособлений применять не нужно.
- Зафиксируйте вилку сцепления в выжатом состоянии.
- Замерьте свободный ход вилки при помощи линейки.
Регулировка толкателя на рабочем цилиндре
Регулировка сцепления ВАЗ-2106 осуществляется в таком порядке:
- Очистите все элементы от коррозии и грязи. Резьбовые соединения обработайте проникающей смазкой.
- Выкрутите гайку, которая находится на толкателе рабочего цилиндра.
- Одним ключом необходимо удерживать болт для регулировки, а вторым ослабить контргайку.
- Зафиксируйте толкатель таким образом, чтобы он не смог повернуться.
- Эмпирическим путем отрегулируйте свободный ход и закрутите контргайку.
- Установите пружину на место.
Проверьте работу всей системы сцепления, замерьте свободный ход всех элементов. Если он больше положенного и есть провалы, нужно повторить корректировку.
Если настройка не помогла
Если же регулировка педали сцепления ВАЗ-2106 не принесла должного эффекта, то причина большого свободного хода кроется в корзине и диске. Желательно устанавливать новый комплект, в который входят:
- Корзина (ведущий диск устанавливается непосредственно на маховике коленчатого вала).
- Ведомый диск (располагается внутри корзины, связан с первичным валом КПП шлицевым соединением).
- Выжимной подшипник (установлен на первичном валу и приводится в движение вилкой).
- Болты и гроверные шайбы.
После установки всех новых элементов необходимо провести регулировку сцепления ВАЗ-2106 и убедиться в том, что тормозная жидкость в системе хорошего качества и не содержит никаких примесей. Старайтесь менять жидкость не реже одного раза в два года.
