сегодня установил фаркоп на свою машину
смотрим фото

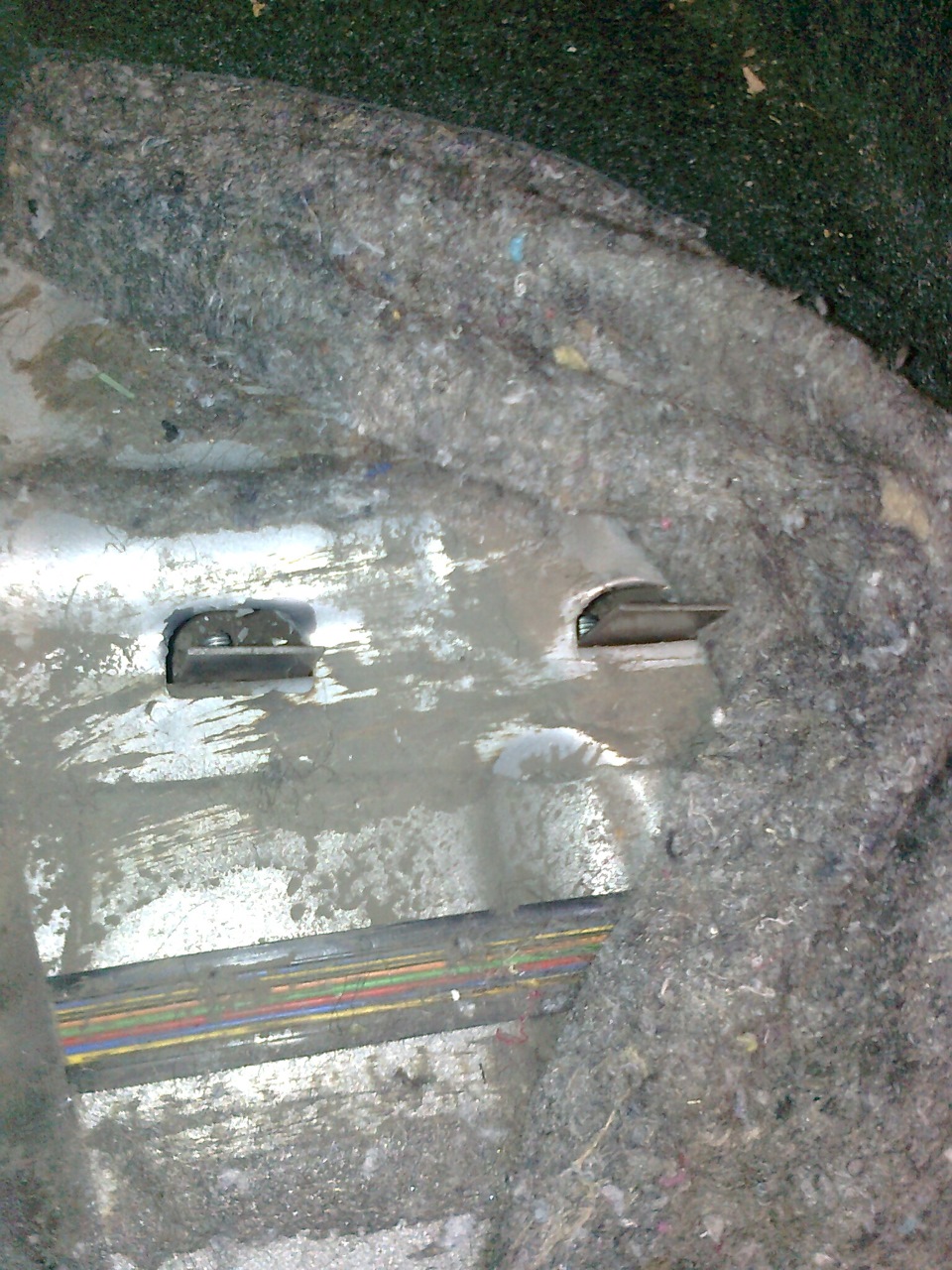

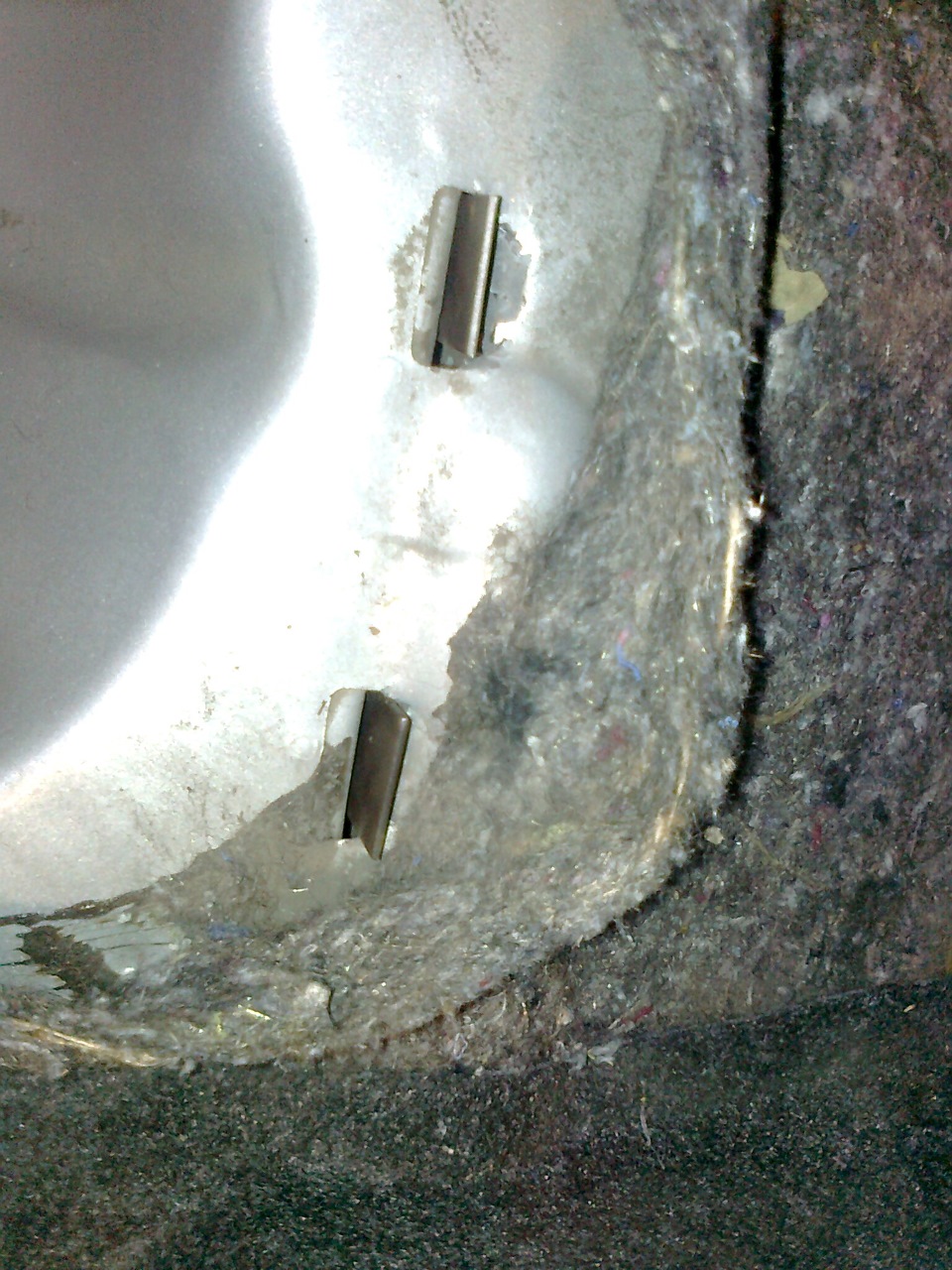

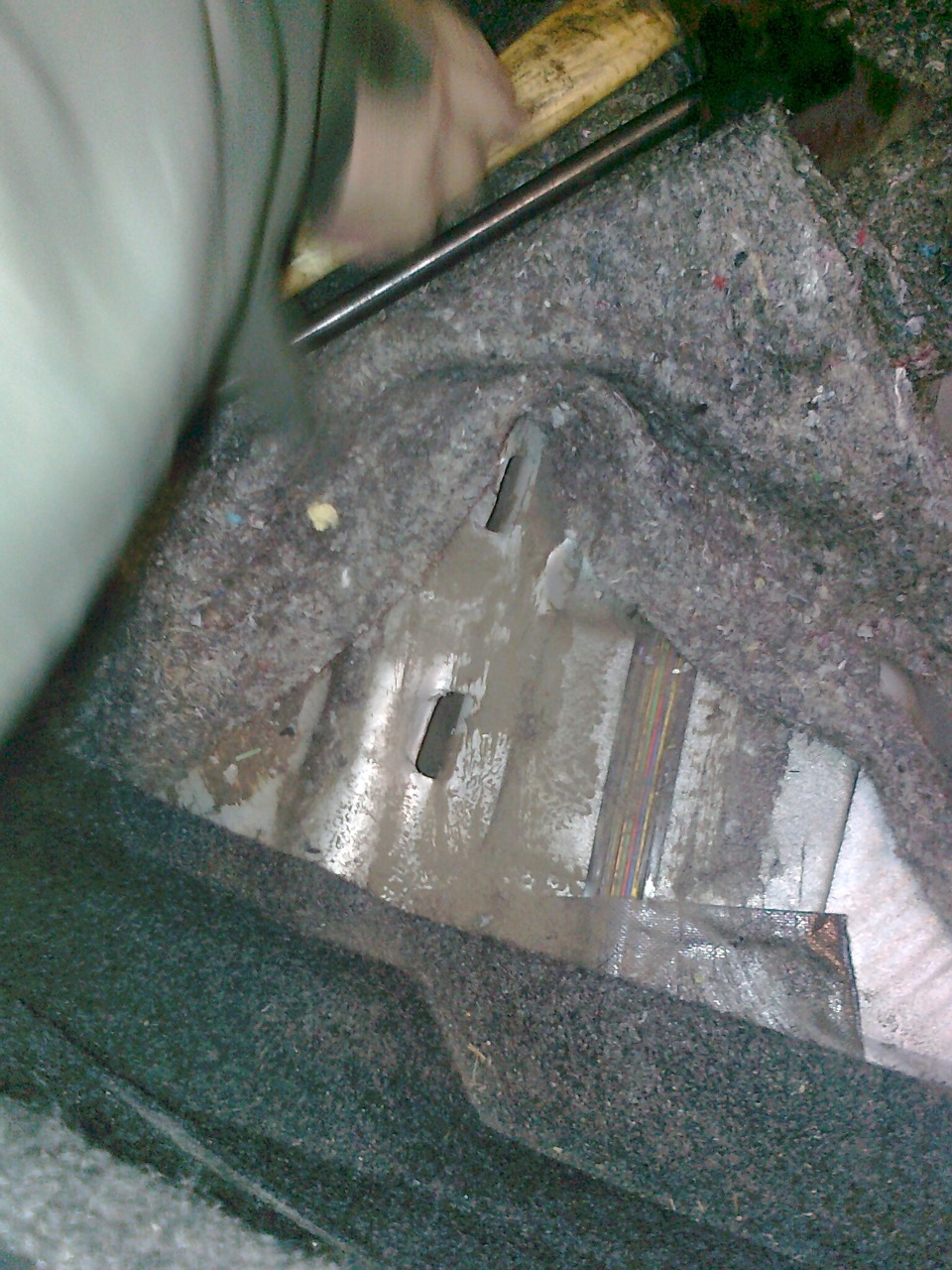

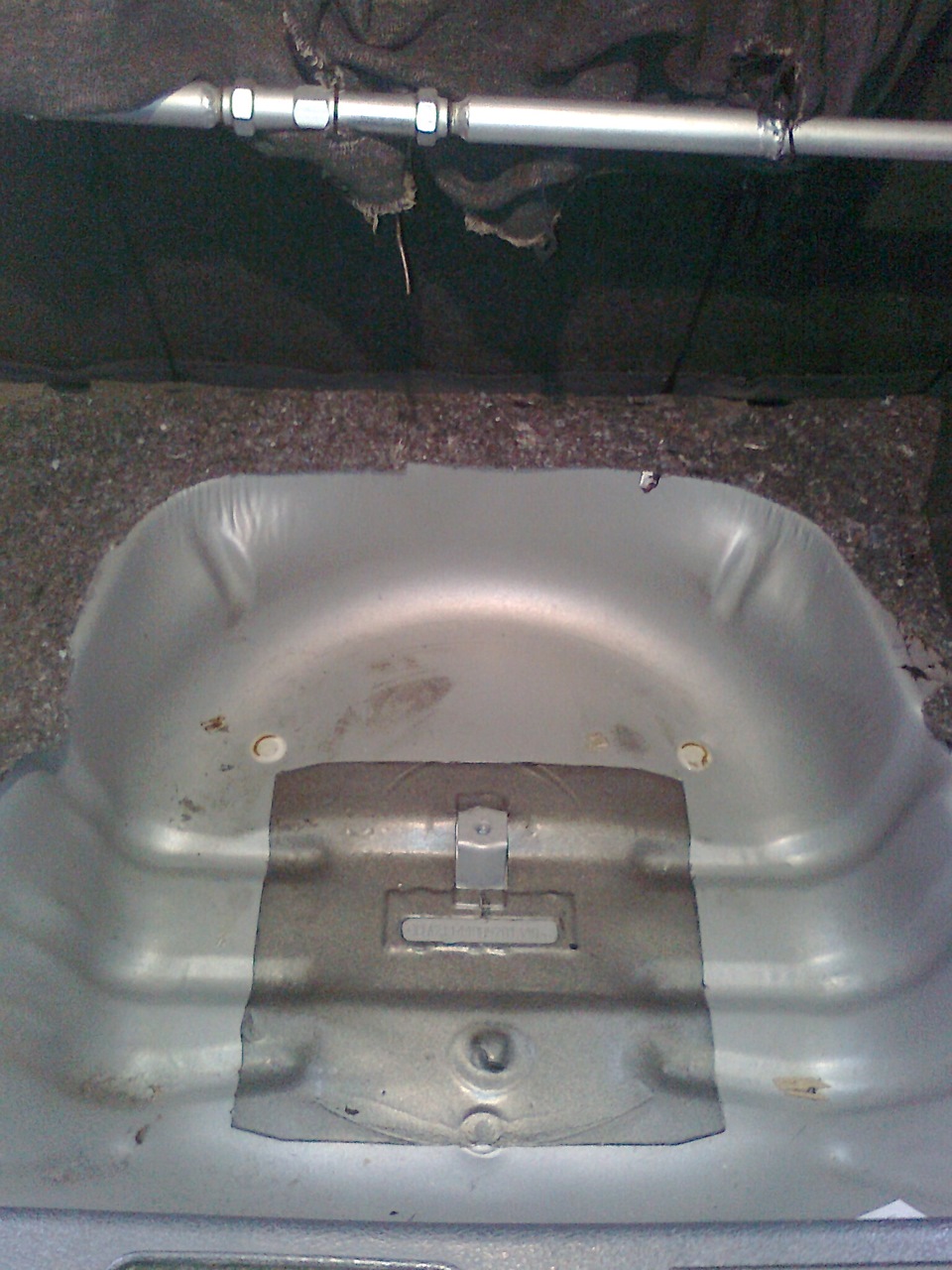

теперь в багажнике нужно найти отверстия для установки пластин с приваренными на них гайками (пластины пришли в комплекте)

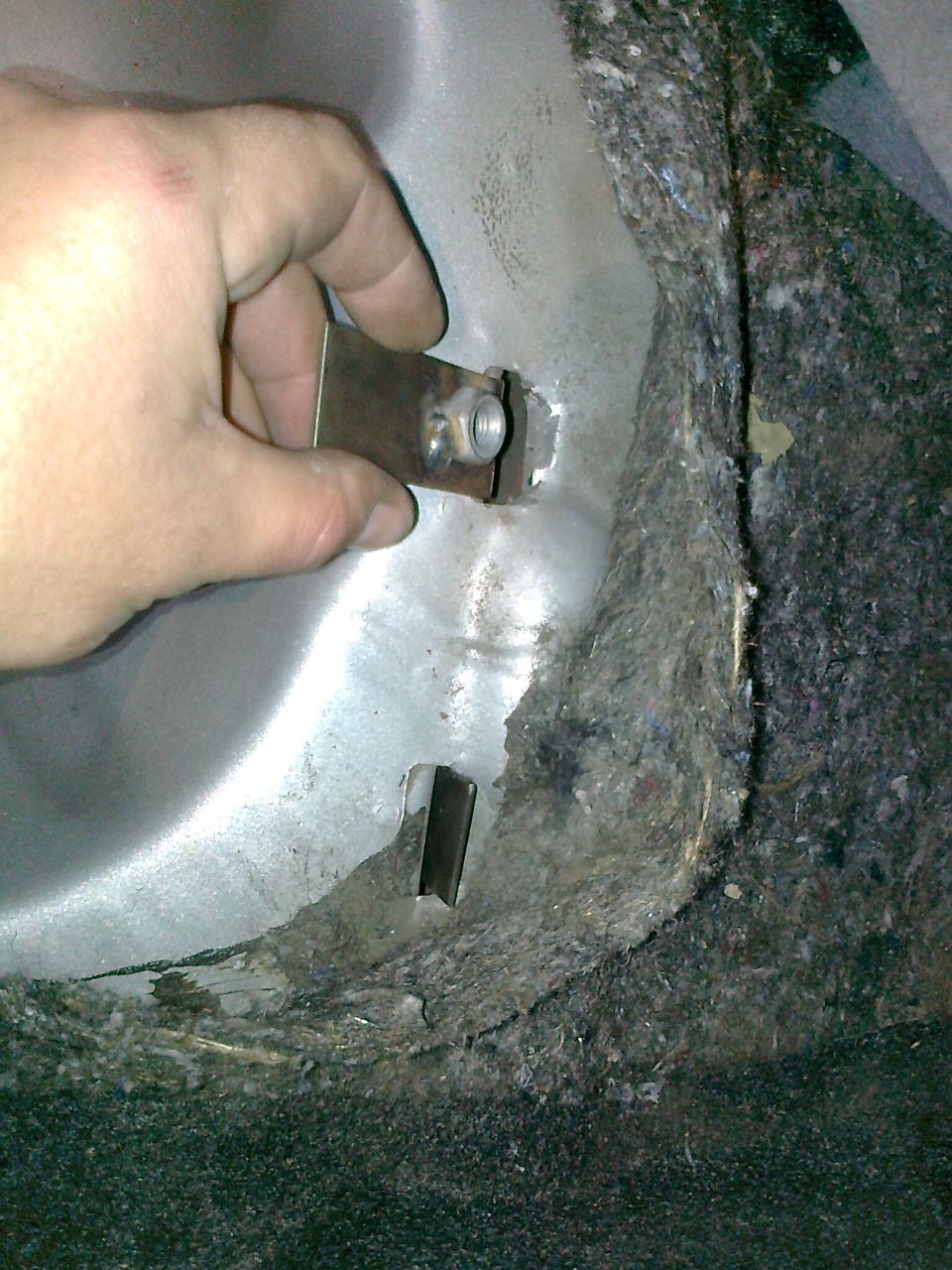

Но не всё так просто)))))0 пластины ни как не хотели влазить с первого раза

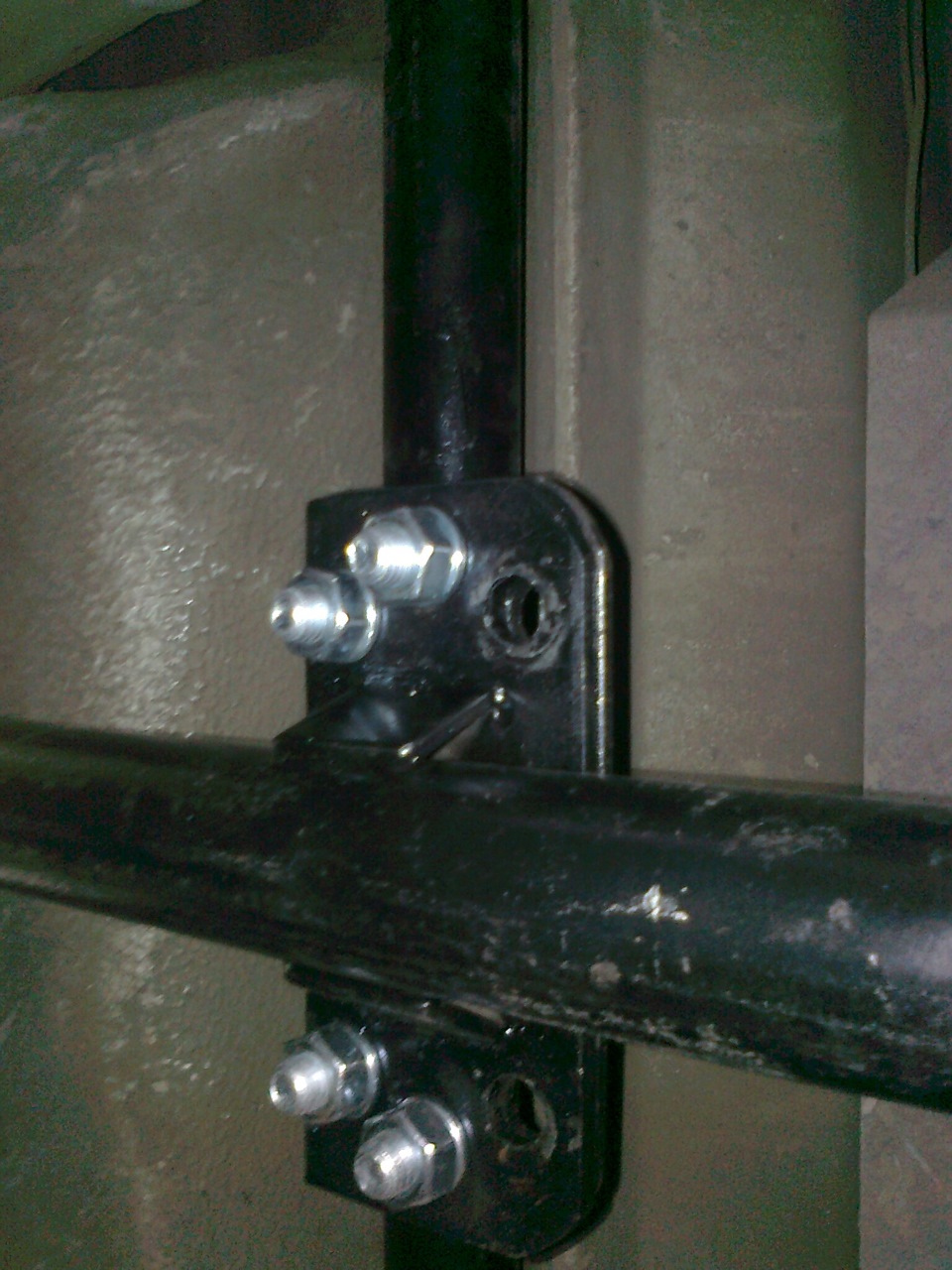

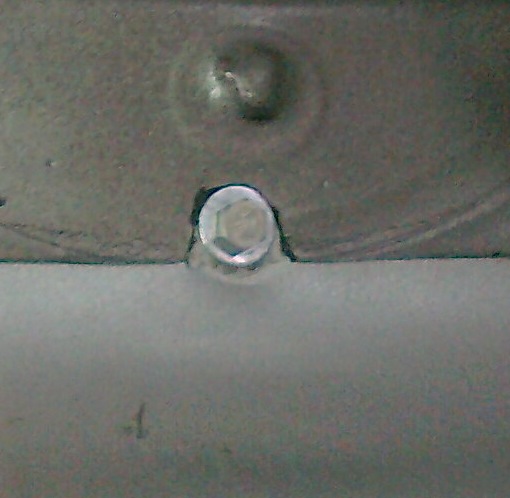

они нужны для прикручивания основания к лонжеронам
Сразу скажу что поставить сей девайс одному невозможно, поэтому взял с собой в гараж жену . Она держала пластины в багажнике, а я снизу болтами пытался прикрутить основную распорку фаркопа. Ещё один нюанс: глушитель придётся снимать с резинок. Но желательно конечно снять его совсем, но я обошёлся малой кровью(снял всего 2 задние резинки )

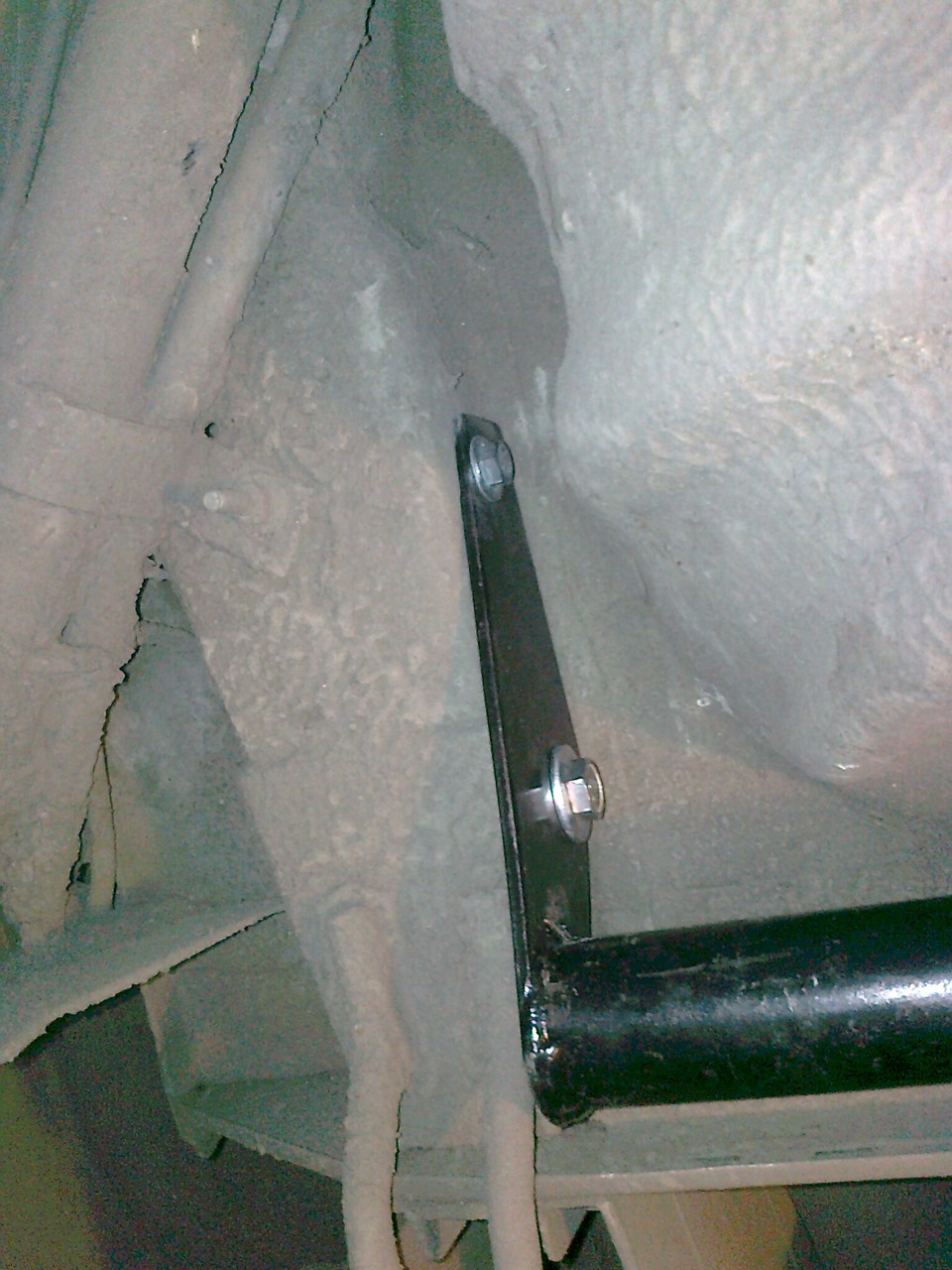

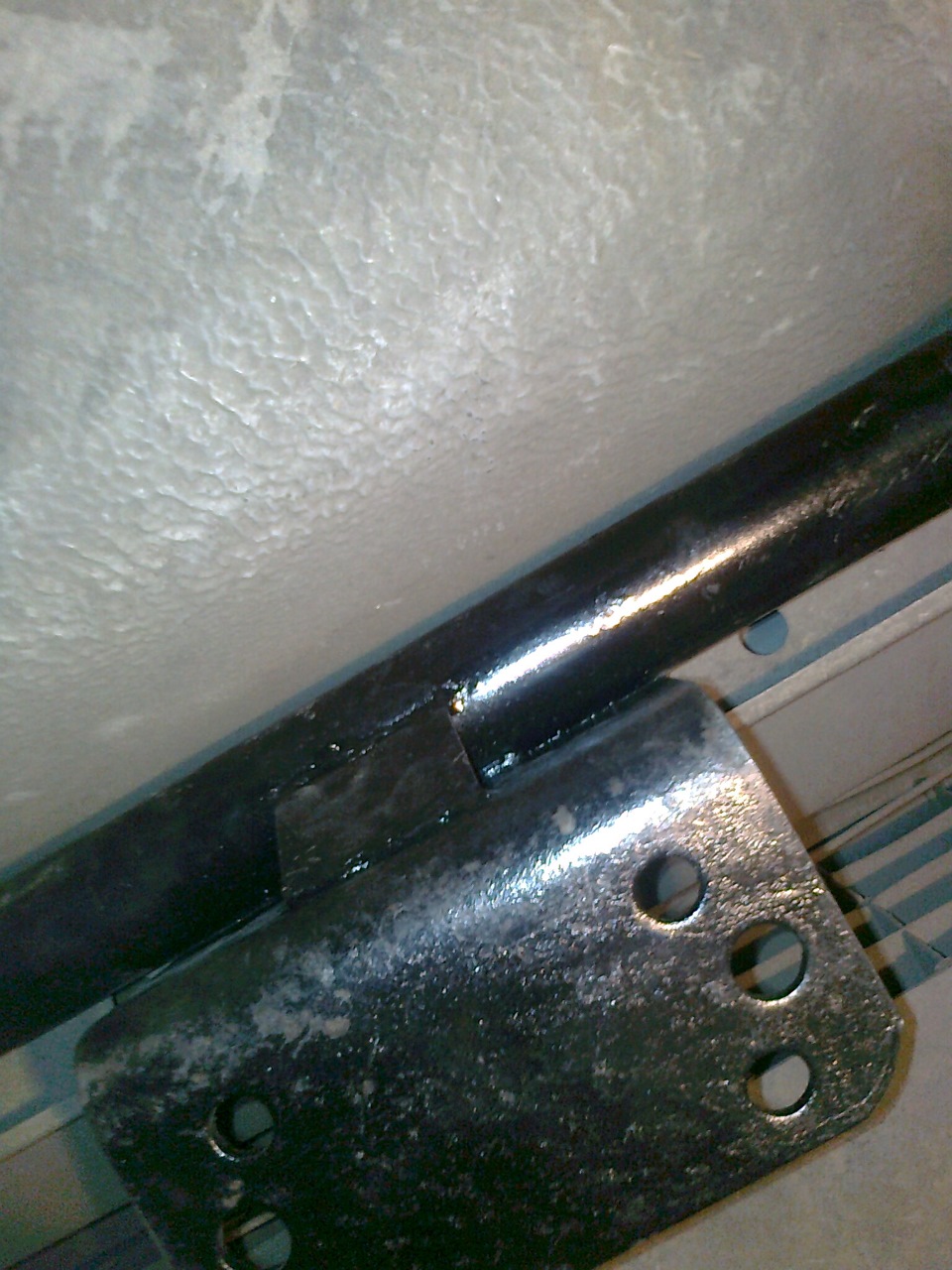

под машиной фоткать было не удобно, поэтому выкладываю что на фоткала жена сверху)))))
когда прикрутил сразу поставил глушитель на место, и взял фотик

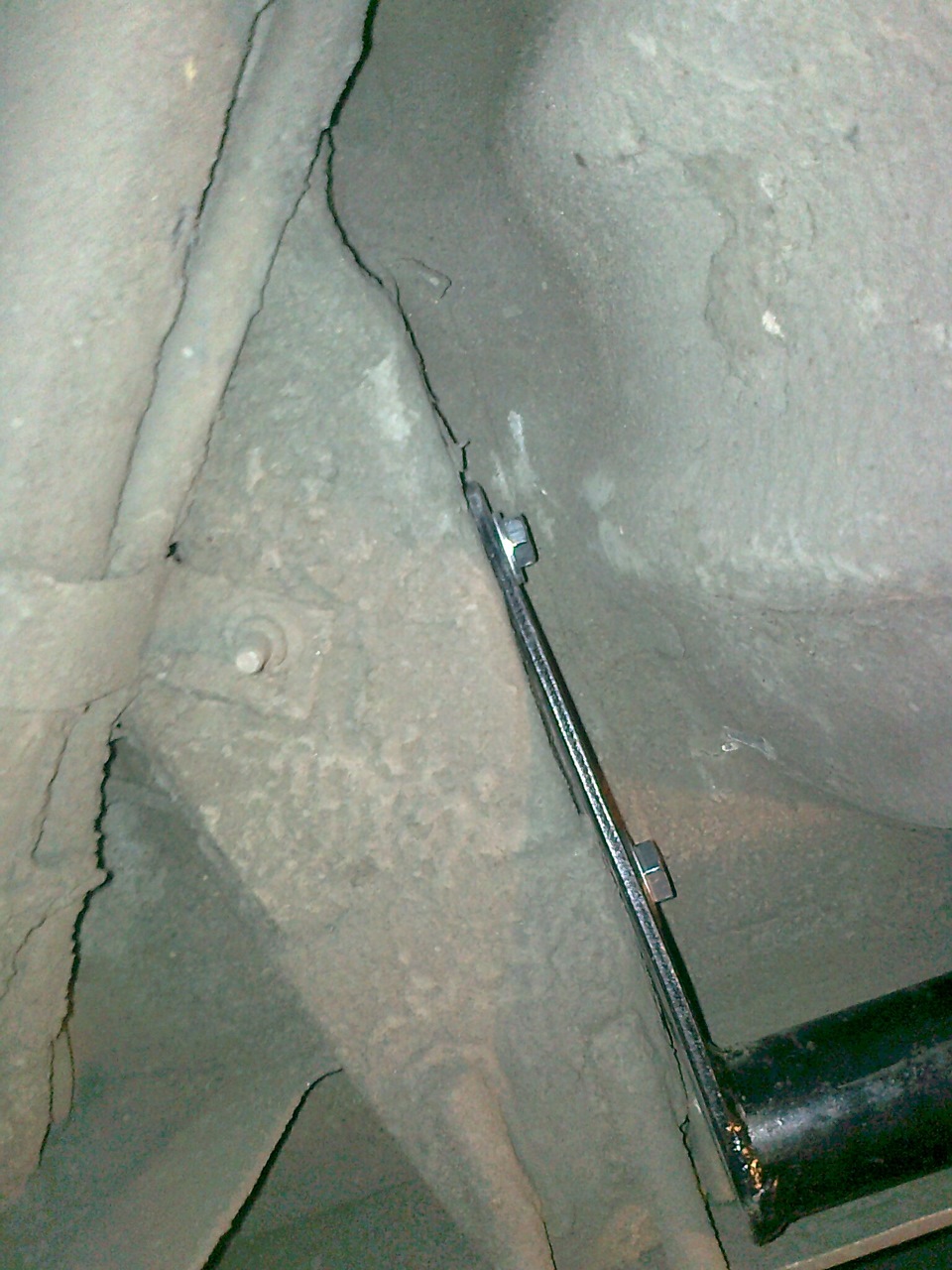

правый не стал фоткать . Его из за глушака плохо видно
Электрику подсоединять пока не стал. Так как пока нет прицепа. в планах купить его только летом.
Всем удачи на дорогах!
Цена вопроса: 0 ₽
- Установка фаркопа на ВАЗ 2114
- Какие разновидность фаркопов можно купить на ВАЗ 2114
- Установка фаркопа (на примере VAZ-44 Avtos)
- Подключение розетки фаркопа к электропроводке ВАЗ 2114
- Семиконтактные (7 pin) разъемы европейского типа (РФ)
- Семиконтактные (7 pin) разъемы американского типа
- Тринадцатиконтактные разъемы (13 pin)
- Требования ГИБДД к фаркопам в 2021 году
- Штраф за нарушения при установлении фаркопа
- Регистрация фаркопа
Установка фаркопа на ВАЗ 2114
Приобретение и установка фаркопа (прицепного устройства) для владельца автомобиля семейства Lada Samara — насущная необходимость. Небольшой багажник не позволяет перевозить объемные грузы или использовать машину для активного отдыха.
Какие разновидность фаркопов можно купить на ВАЗ 2114
При выборе фаркопа нужно учитывать: грузоподъемность прицепа (какой груз планируется перевозить), производители, ценовая категория.
По грузоподъемности ТСУ делятся на типы:
- до 1,5 тонн — фаркоп типа А (условно-съемный, крепится двумя болтами);
- 1,5 тонн — фаркоп типа В (крепится при помощи полуавтоматической гайки);
- от 1,5 до 2 тонн — фаркоп типа С (два подвида: горизонтальный и вертикальный);
- от 2 тонн — фаркоп типа F (кованый фаркоп, крепится болтами размера М16);
- от 2тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепится на 4 болта М12);
- 1,5 тонн — фаркоп типа Н (сварное сцепное устройство).
Для ВАЗ 214 рекомендуется использовать ТСУ с фаркопным шаром типа «А». Максимальная нагрузка на шар варьируется в зависимости от итогового веса автомобиля, прицепа, а также самого фаркопного шара.
Виды ТСУ (по способу крепления шара):
- Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
- Несъемный вварной шар.
На ВАЗ 2114 предусмотрена возможность установки фаркопов нескольких производителей: Avtos (Россия), Лидер Плюс (Россия), Трейлер (Россия), Bosal (Германия), Sheriff (Россия). Все ТСУ имеют сертификаты установленного образца.
Водителю необходимо учитывать все нюансы.
Разрешенную массу прицепа для автомобиля можно узнать из сводной таблички с заводскими данными.
Первая цифра — полная допустимая масса транспортного средства, вторая – допустимая масса с прицепом.
Установка фаркопа (на примере VAZ-44 Avtos)
Монтаж металлической конструкции лучше всего проводить при помощи лицензированных специалистов, обладающих необходимыми инструментами и навыками.
Схема ТСУ
Монтаж фаркопа производится в следующей последовательности:
- Автомобиль загнать на смотровую яму;
- Снять внутреннюю облицовку пола багажника;
- Просверлить 4 отверстия в лонжеронах;
- Отверстия обработать антикоррозийной смазкой;
- Снять задний бампер и кронштейны бампера;
- Установить балку ТСУ на панели днища и прикрепить кронштейны к задней части кузова;
- Закрепить балку ТСУ к кузову автомобиля с помощью болтов, используя втулки;
- Установить обратно кронштейны бампера и сам бампер;
- Установить шар фаркопа;
- Затянуть все болты до упора.
Подключение розетки фаркопа к электропроводке ВАЗ 2114
Следующий этап установки конструкции ТСУ – монтаж электрооборудования фаркопа. Пакет электрооборудования приобретается отдельно.
Подсоединение жгута проводки ТСУ делается в блоке заднего фонаря, через багажник.
Схема подключения розетки фаркопа
Монтаж розетки фаркопа производится в следующей последовательности:
- Отключить аккумуляторную батарею;
- Закрепить корпус розетки на специальной площадке ТСУ;
- Подключить провода к клеммам розетки;
- Подключить провода от клемм розетки к бортовой сети автомобиля в соответствии со схемой;
- Протестировать работу световых сигналов.
Существует разные типы разъемов:
- cемиконтактные (7 pin) разъемы европейского типа (РФ);
- семиконтактные (7 pin) разъемы американского типа;
- тринадцатиконтактные разъемы (13 pin);
Разница в использовании дополнительных контактов для активации противотуманных фар, электрической начинки прицепов-домов, пользующихся спросом за рубежом.
Рассмотрим варианты распиновки:
Семиконтактные (7 pin) разъемы европейского типа (РФ)
Семиконтактные (7 pin) разъемы американского типа
Особенность — наличие контакта заднего хода и отсутствие разделения габаритных огней по левому и правому ряду. Так же по одному проводу могут идти габаритные огни и стоп-сигналы.
Для недопущения ошибки в работе бортового компьютера при подключении семикантактных разъемов может использоваться «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.
Тринадцатиконтактные разъемы (13 pin)
При разном количестве контактов на вилке прицепа и розетке фаркопа используются переходники (адаптеры) 7/13 или 13/7.
Требования ГИБДД к фаркопам в 2021 году
С 1 июля 2021 года вступили в силу требования к процессу регистрации внесенных изменений (тюнинга) в конструкцию автомобилей. Эти требования распространяются на установку несертифицированных (самодельных) фаркопов.
Такое устройство должно быть демонтировано, или необходимо пройти платную процедуру сертифицирования в специализированной лаборатории.
Штраф за нарушения при установлении фаркопа
КоАП РФ предусматривает следующие виды нарушений:
- Установлено незарегистрированное устройство;
- Неработающее сцепное устройство.
Инспектор ГИБДД имеет право выписать штраф в размере 500 рублей. Крайний вариант — изъятие СТС.
Регистрация фаркопа
Инженеры АВТОВАЗа предусмотрели использование автомобилей ВАЗ 2114 с прицепом, поэтому автолюбитель может устанавливать данный элемент без регистрации в органах ГИБДД. На купленный фаркоп, продавец обязан предоставить паспорт и сертификат.
- Если на автомобиле установлен фаркоп неустановленного образца, порядок действий следующий:
- Посетить местный отдел ГИБДД для установления возможности установки фаркопа в принципе;
- При положительном решении, получить свидетельство с результатом проведенной экспертизы на базе аккредитованной лаборатории;
- Пройти технический осмотр автомобиля;
- Переоформить СТС (в графу «особые отметки» должна быть внесена отметка об установке ТСУ).
Это свидетельство необходимо предъявлять вместе с правами и техпаспортом.
Многие автомобилисты хотят установить на свой автомобиль фаркоп, или говоря техническим языком тягово-сцепное устройство. Конечно, это выгодно, поскольку для перевоза грузов небольших габаритов не нужно будет вызывать грузовое такси, а достаточно прицепить прицеп к любимому «железному коню» и перевезти то, что необходимо. Тем более, что сейчас на рынке существует множество дополнительных устройств, таких как: багажник для перевозки лыж, велосипедов и прочего инвентаря.
Содержание
- 1 Видео об установке фаркопа на ВАЗ-2114 своими руками
- 1.1 О фаркопе на ВАЗ-2114
- 1.2 Фаркоп «Регион 12»
- 1.3 Алгоритм сборки фаркопа
- 1.4 Разновидности фаркопа (тягово-сцепное устройство)
- 1.5 Чертёж
- 1.6 Рекомендации по эксплуатации
- 2 Выводы
Видео об установке фаркопа на ВАЗ-2114 своими руками
Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса.
О фаркопе на ВАЗ-2114
Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.
Схема устройство фаркопа
Прежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.
Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие.
Оторвавшийся прицеп спровоцировал ДТП
Все может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.
В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.
Фаркоп «Регион 12»
Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.
Упаковка фаркопа «Регион-12»
Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.
Алгоритм сборки фаркопа
Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:
- Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.
Устанавливаем поперечную балку
Установленная поперечная балка
- Теперь, можно установить продольную балку, которая будет идти по панели днища.
Устанавливаем продольную балку ТСУ
- Далее, при помощи болтов и гаек соединяем конструкцию воедино.
Соединяем конструкцию в одно целое
Фото с другого ракурса собранной конструкции
- Следующим этапом становится подключение проводов к электроцепи.
- На технической схеме, обозначена распиновка проводов электрической части ТСУ.
Технические данные расположения проводки фаркопа
- Проводка протягивает вдоль продольной балки и выводится в нише запасного колеса внутрь багажного отделения.
Протягиваем проводку и подключаем ее
- Проводим подключение проводов к проводке задних фонарей.
Подключение проводки к общей электроцепи
- Далее, обрабатываем всю конструкцию, с наружной стороны, антикоррозионным средством.
Обрабатываем антикором фаркоп снаружи
ТСУ покрытое антикоррозионным средством
- Стоит отметить, что перед установкой рекомендуется снять задний бампер и его усилитель. Это облегчает процесс монтажа. Но, если это не под силу автомобилисту, то смонтировать ТСУ можно не снимая бампер.
Все собрано и готово к эксплуатации.
Разновидности фаркопа (тягово-сцепное устройство)
С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки.
Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.
Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.
Разновидность фаркопа, который можно установить на Ладу 14 и 15 модели
Чертёж
Стандартный чертёж фаркопа
Рекомендации по эксплуатации
ТСУ установленное на автомобиль
Перед тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.
Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации.
Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.
Выводы
Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.
Фаркоп – необходимая деталь для автомобиля, которая позволяет прицеплять к нему различные грузы и прицепы. Не каждый водитель располагает деньгами на установку фаркопа у мастеров, поэтому многие выбирают самостоятельную установку. Благодаря пошаговой инструкции и фотоархиву, установка фаркопа на ВАЗ 2114 становится проще и доступнее.
Чтобы установить фаркоп на ВАЗ 2114, нужно знать, какие инструменты и материалы понадобятся. А также необходимо иметь базовые знания в области автомобильного ремонта и уметь работать с металлом. Однако, если вы не являетесь профессионалом, не отчаивайтесь – наша инструкция поможет вам в этом деле.
В данной статье мы предоставляем пошаговую инструкцию по установке фаркопа на ВАЗ 2114, а также фотоархив, который поможет вам в более понятном выполнении каждого этапа установки детали. Получите удовольствие от своего собственного мастерства и сэкономьте время и деньги в процессе установки фаркопа на свой ВАЗ 2114.
Содержание
- Как установить фаркоп на ВАЗ 2114: пошаговая инструкция и фотоархив
- Шаг 1: Определение места установки фаркопа
- Шаг 2: Выбор фаркопа и необходимого оборудования
- Шаг 3: Подготовка автомобиля к установке фаркопа
- Шаг 4: Установка фаркопа на автомобиль
- Шаг 5: Проверка работы фаркопа
- Фотоархив:
- Выбор фаркопа
- Тип кузова и масса автомобиля
- Тип крепления и комплектация
- Материал и производитель
- Необходимые инструменты
- Подготовительные работы
- 1. Соберите необходимые инструменты
- 2. Проверьте наличие всех комплектующих
- 3. Подготовьте автомобиль
- Установка боковых кронштейнов
- Шаг 1. Подготовка места установки
- Шаг 2. Установка боковых кронштейнов
- Шаг 3. Проверка установки
- Установка центральной пластины фаркопа
- Шаг 1. Проверьте комплектацию
- Шаг 2. Подготовьте инструменты и автомобиль
- Шаг 3. Отметьте место установки центральной пластины
- Шаг 4. Установите центральную пластину
- Шаг 5. Дополнительная обработка
- Подключение электрики
- 1. Проверка проводки автомобиля
- 2. Подключение проводов фаркопа
- 3. Замена предохранителя
- 4. Проверка работы электрики
- Проверка работоспособности
- Проверка электрики
- Проверка механизма
- Проверка допустимой нагрузки
- Вопрос-ответ
- Какие инструменты понадобятся для установки фаркопа на ВАЗ 2114?
- Можно ли установить фаркоп на ВАЗ 2114 без сверлильного станка?
- Какие особенности монтажа фаркопа на автомобиль ВАЗ 2114?
- Можно ли пользоваться автомобилем сразу после установки фаркопа?
- Как рассчитать максимальную нагрузку на фаркоп, установленный на ВАЗ 2114?
- Можно ли установить фаркоп на ВАЗ 2114 самостоятельно, если нет опыта работы с металлом?
- Что делать, если фаркоп начал болтаться и скрипеть в процессе эксплуатации ВАЗ 2114?
Как установить фаркоп на ВАЗ 2114: пошаговая инструкция и фотоархив
Шаг 1: Определение места установки фаркопа
Перед началом установки фаркопа важно определить место его установки. Самый оптимальный вариант для ВАЗ 2114 — это задняя балка.
Шаг 2: Выбор фаркопа и необходимого оборудования
Выберите фаркоп для ВАЗ 2114, который подходит именно для вашей модели автомобиля. Также необходимо приобрести все необходимое оборудование для его установки: крепежи, болты и т.д.
Шаг 3: Подготовка автомобиля к установке фаркопа
Перед установкой фаркопа необходимо подготовить автомобиль: снять задние бамперы и защитную пластину.
Шаг 4: Установка фаркопа на автомобиль
- Установите кронштейны к новому фаркопу.
- Закрепите кронштейны на автомобиле при помощи болтов и гаек.
- Установите новый бампер на автомобиль и закрепите его.
- Установите фаркоп на кронштейны и закрепите его болтами.
Шаг 5: Проверка работы фаркопа
После установки необходимо протестировать работу фаркопа, чтобы убедиться в правильности его установки.
Фотоархив:
Выбор фаркопа
Тип кузова и масса автомобиля
Перед покупкой фаркопа необходимо определиться с типом кузова своего автомобиля и его массой. Фаркоп должен быть подходящим именно для вашей модели, чтобы обеспечить максимальную безопасность во время эксплуатации.
Тип крепления и комплектация
Существуют два типа крепления фаркопа: на болты и на крючки. Перед выбором фаркопа необходимо убедиться, что крепление совместимо с вашим автомобилем.
Также обратите внимание на комплектацию фаркопа. Она может включать в себя все необходимые детали для установки или только саму конструкцию. В первом случае установка будет проходить быстрее и проще.
Материал и производитель
Выбирая фаркоп, обратите внимание на качество использованного материала. От него зависит не только прочность конструкции, но и ее долговечность.
Также очень важно обратить внимание на производителя. От его репутации зависит технические характеристики товара и возможность обеспечения гарантии в случае необходимости.
Необходимые инструменты
Для самостоятельной установки фаркопа на ВАЗ 2114 вам понадобится следующий набор инструментов:
- Гаечный ключ 10 мм и 13 мм
- Набор торцевых ключей или головок на 10 мм и 13 мм
- Набор отверток
- Словарь и молоток для разборки уплотнительных резинок и щитков
- Приспособление для поддержания фаркопа на месте
- Рулетка и маркер для обозначения места подрезки бампера
- Электрический дрель и долото (если нужен шаблон для просверливания отверстий в основании бампера)
Убедитесь, что все инструменты находятся в исправном состоянии и вам будет удобно работать с ними. Также рекомендуется подготовить рабочую поверхность и место под фаркоп, чтобы не мешали дополнительные предметы и инструменты.
Подготовительные работы
1. Соберите необходимые инструменты
Для установки фаркопа на ВАЗ 2114 понадобится следующий инструмент:
- Гаечный ключ №17;
- Гаечный ключ №19;
- Болгарка с диском по металлу;
- Отвертка;
- Токарный патрон и сверла разных диаметров.
При необходимости можете использовать другие инструменты, но указанного списка должно быть достаточно.
2. Проверьте наличие всех комплектующих
Перед началом монтажа фаркопа убедитесь, что вы располагаете всеми необходимыми комплектующими, а именно:
- Фаркоп;
- Кронштейны;
- Болты, гайки, шайбы;
- Рычаги с зажимами;
- Электрический разъем.
Если какой-то комплектующий не входит в состав купленного вами фаркопа, его необходимо приобрести дополнительно.
3. Подготовьте автомобиль
Для установки фаркопа необходимо приподнять заднюю часть автомобиля, затем снять задние колеса. Также необходимо снять заднюю часть выхлопной системы. Для этого отверните гайки, которыми сдвоены трубы выхлопной системы с катализатором. После этого установите наконечники труб выхлопной системы на специальные держатели, расположенные под кузовом.
Установка боковых кронштейнов
Шаг 1. Подготовка места установки
Перед установкой боковых кронштейнов необходимо тщательно обдумать место их установки. Лучше всего выбирать места, где кронштейны будут иметь прочную опору.
Необходимо также обеспечить свободный доступ к месту крепления, для этого рекомендуется приподнять автомобиль и закрепить его на надежных опорах.
Шаг 2. Установка боковых кронштейнов
Для установки боковых кронштейнов следует использовать крепежные элементы, которые поставляются в комплекте с кронштейнами.
Перед тем как закреплять кронштейны, необходимо проверить их на соответствие размеров и форме.
- Разметьте место крепления боковых кронштейнов на кузове автомобиля.
- Установите боковые кронштейны на крепежные элементы и закрепите их на кузове автомобиля.
- Проверьте правильность установки и герметичность крепежа.
Шаг 3. Проверка установки
После установки боковых кронштейнов необходимо провести проверку корректности их установки.
Для этого проверьте герметичность крепежа и убедитесь в том, что боковые кронштейны не двигаются и не приводят к деформации кузова автомобиля.
В случае обнаружения любых неполадок рекомендуется удалить кронштейны и провести мероприятия по устранению проблем.
Установка центральной пластины фаркопа
Шаг 1. Проверьте комплектацию
Перед началом установки необходимо убедиться, что комплект фаркопа содержит все необходимые детали, в том числе и центральную пластину. В случае отсутствия частей или повреждения упаковки, обратитесь к продавцу для получения замены или возврата средств.
Шаг 2. Подготовьте инструменты и автомобиль
Для установки фаркопа на ВАЗ 2114 понадобятся следующие инструменты:
- Гаечные ключи 17, 19 и 24 мм;
- Ножовка или болгарка;
- Дрель или перфоратор;
- Отвертка;
- Монтажная пена или герметик.
Также необходимо подготовить автомобиль, паркую его на ровной поверхности и отключив электричество от аккумулятора.
Шаг 3. Отметьте место установки центральной пластины
С помощью шаблона, прилагаемого к фаркопу, нанесите отметки на бампер и крепление номерного знака. Это поможет определить точное место установки центральной пластины и упростит работу.
Шаг 4. Установите центральную пластину
Прикрепите центральную пластину к месту, где были сделаны отметки, и закрепите ее с помощью болтов и гаек. После этого затяните крепежные элементы с помощью гаечных ключей.
Шаг 5. Дополнительная обработка
Дополнительно можно обработать места установки монтажной пеной или герметиком для дополнительной фиксации и защиты металла от коррозии.
Подключение электрики
1. Проверка проводки автомобиля
Прежде чем приступать к установке фаркопа и подключению электрики, необходимо осмотреть проводку автомобиля. Проверьте состояние проводки и ее соединений. Если необходимо, замените вышедшие из строя элементы.
2. Подключение проводов фаркопа
Для подключения проводов фаркопа к проводке автомобиля необходимо найти соответствующие разъемы. Обычно они расположены за крышкой багажника справа или слева. Подключите провода фаркопа к соответствующим разъемам.
- Фиолетовый провод — фонарь заднего хода
- Зеленый провод — правый задний поворотник
- Желтый провод — левый задний поворотник
- Красный провод — стоп-сигналы
- Коричневый провод — масса
3. Замена предохранителя
После подключения проводов необходимо заменить предохранитель в блоке предохранителей на автомобиле. Это необходимо для того, чтобы обеспечить надежную защиту от перегрузок и повреждений.
4. Проверка работы электрики
После завершения установки фаркопа и подключения электрики необходимо проверить работу всех фонарей и поворотников. Для этого необходимо включить соответствующие режимы сигнализации на автомобиле.
Проверка работоспособности
Проверка электрики
После установки фаркопа необходимо проверить работоспособность электрики. Для этого следует подключиться к системе освещения автомобиля и проверить работу поворотников, стоп-сигналов и номерного знака.
Необходимо убедиться, что все функции работают корректно и не возникает перегрузка электросистемы.
Проверка механизма
После проверки электрики следует проверить механизм самого фаркопа. Для этого следует установить на него прицеп и проверить его работу.
Необходимо убедиться, что фаркоп надежно удерживает прицеп и не возникает разрушения или шума.
Если по характеру работы фаркопа будут обнаружены какие-либо неполадки, то следует сразу же принять меры по устранению проблемы.
Проверка допустимой нагрузки
Фаркоп обладает определенной допустимой нагрузкой, которую можно вычислить из бумаг, прилагаемых к комплекту.
Поэтому при установке фаркопа следует убедиться, что не превышена максимальная нагрузка, и проверить работу фаркопа на определенной нагрузке.
Недопустимо выезжать на дорогу с фаркопом, который не удовлетворяет требованиям веса и нагрузки.
Вопрос-ответ
Какие инструменты понадобятся для установки фаркопа на ВАЗ 2114?
Для установки фаркопа на ВАЗ 2114 понадобятся: сверлильный станок, сверла разных диаметров, инструменты для работы с металлом (молоток, пассатижи, гаечный ключ, наковальня), лубрикант для крепежных элементов и монтажный клей.
Можно ли установить фаркоп на ВАЗ 2114 без сверлильного станка?
Технически да, можно установить фаркоп без сверлильного станка, но это будет требовать больше времени, терпения и усилий. Зато не потребуется дополнительно оплачивать работу мастера по установке фаркопа.
Какие особенности монтажа фаркопа на автомобиль ВАЗ 2114?
Особенности монтажа фаркопа на автомобиль ВАЗ 2114 заключаются в том, что необходимо просверлить незначительный зазор между задней поверхностью кузова и кронштейном фаркопа, чтобы элементы крепления смогли занимать свое место. Также требуется следить за тем, чтобы при креплении фаркопа не повредить кузов автомобиля.
Можно ли пользоваться автомобилем сразу после установки фаркопа?
Нет, не следует пользоваться автомобилем сразу после установки фаркопа. Необходимо дать полимерному клею, который используется для соединения кронштейнов с кузовом автомобиля, времени на отвердение, потому что в противном случае фаркоп может оторваться от автомобиля в процессе движения.
Как рассчитать максимальную нагрузку на фаркоп, установленный на ВАЗ 2114?
Максимальную нагрузку, которую можно перевозить на автомобиле с установленным фаркопом, можно рассчитать по формуле: масса прицепа + груза = масса нагрузки на фаркоп. Максимальная нагрузка на задний мост ВАЗ 2114 составляет 340 кг, поэтому максимальный вес прицепа с грузом, который можно перевозить с установленным фаркопом, не должен превышать эту цифру.
Можно ли установить фаркоп на ВАЗ 2114 самостоятельно, если нет опыта работы с металлом?
Да, можно установить фаркоп на ВАЗ 2114 самостоятельно, даже если нет опыта работы с металлом. Для этого необходимо просто четко следовать инструкции и не торопиться, выполняя каждый шаг внимательно и аккуратно. Главное – не стесняться обратиться за помощью или советом к опытным автолюбителям, которые уже устанавливали фаркоп на свои автомобили.
Что делать, если фаркоп начал болтаться и скрипеть в процессе эксплуатации ВАЗ 2114?
Если фаркоп начал болтаться и скрипеть во время эксплуатации ВАЗ 2114, то нужно немедленно остановить автомобиль и проверить, не отвалились ли болты крепления. Если болты на месте, следует осмотреть сам фаркоп и крепежные элементы на наличие повреждений. Если не обнаружено явных повреждений, следует проверить, как настроены электрические контакты фаркопа и аккумулятора, а также заземление фаркопа. Если найти причину не удалось, следует обратиться к специалистам сервисного центра, которые производят установку фаркопа.
На чтение 4 мин. Опубликовано
Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.
Самые популярные типы фаркопов:
- фланцевые;
- сварные;
- съёмные.
Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.
Фаркоп на ваз 2114
Содержание
- Как установить фаркоп на ваз 2114
- Установка фаркопа на ваз 2114
- Чертежи и фаркоп на ВАЗ 2114 своими руками
- Полезное видео
Как установить фаркоп на ваз 2114
Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.
Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.
Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.
Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.
Установка фаркопа на ваз 2114
-
- Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.
Поперечная балка
-
- Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
- На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
- Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
- Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.
Продольный элемент фаркопа
- Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.
Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.
Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.
Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.
Схема электрики фаркопа
Чертежи и фаркоп на ВАЗ 2114 своими руками
В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.
Кроме того:
- Все электроработы рекомендуется проводить с применением тестера.
- Также можно воспользоваться методом прозвона электроцепи.
Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.
Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.
Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.
Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена. В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.
Полезное видео
Дополнительную интересную информацию вы можете найти на видео ниже:
