Советский звуковой кинопроектор «Украина», Одесский завод КИНАП, 1964 г.
|
Дополнительные фотографии товара:
|

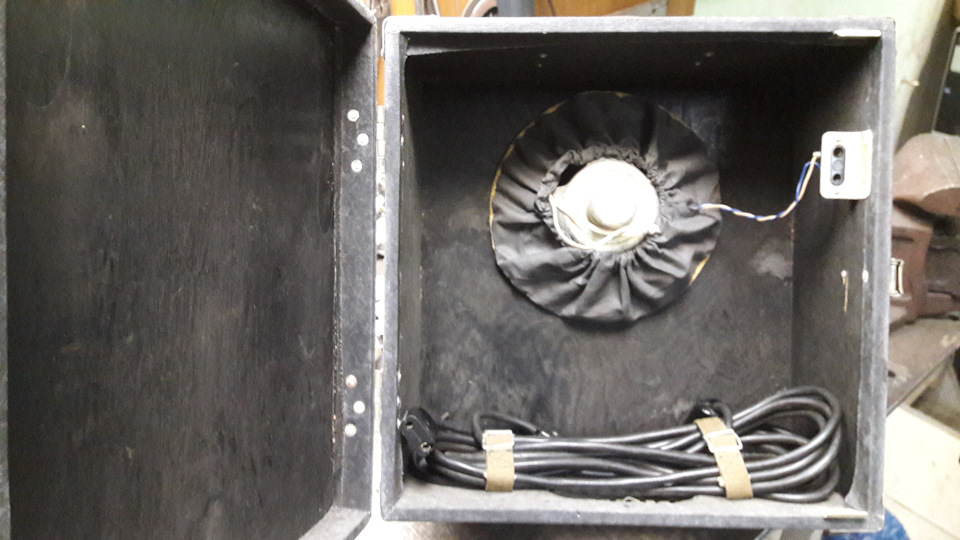

Увеличить |

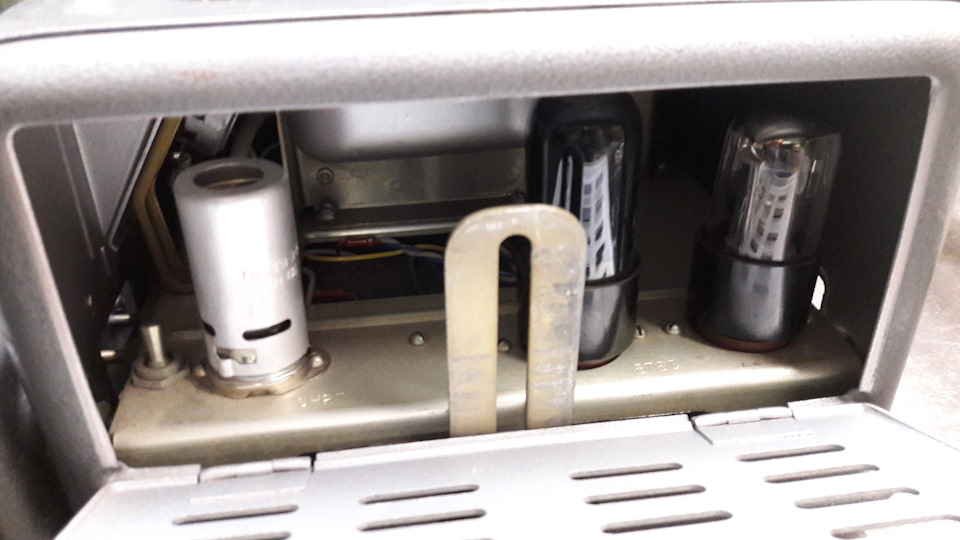

Увеличить |
Увеличить |
Увеличить |
Увеличить |
|
Увеличить |
Увеличить |
Увеличить |
Увеличить |
Увеличить |
|
Увеличить |
Увеличить |
Увеличить |
Увеличить |
Увеличить |
Звуковой кинопроектор «Украина», тип ПП-16-4,
УССР, Одесский завод КИНАП, 1960-е годы,
комплект соединительных кабелей, штатные чемоданы для хранения и перевозки.
Работоспособность не проверялась.
Кинопроектор ПП-16-4 являлся составным звеном киноустановки «Украина-4», в которую также входили звуковоспроизводящее устройство КУУП-56, усилитель 90-У2, громкоговоритель 25А-13, предварительный усилитель 7У-17, автотрансформатор КАТ-15 и экран ЭПП-2М. Киноустановка «УКРАИНА-4» могла воспроизводить не только оптическую, но и магнитную фонограмму. Комплект выпускался с 1959 по 1971 годы. Киноустановка использовалась для демонстрирования звуковых узкоплёночных (16-мм) цветных и черно-белых кинофильмов (емкость бобин проектора 120 и 600 м) с фотографической и магнитной записью звука в аудиториях вместимостью 150 зрителей или на открытых площадках.
Если вы хотите получить экспертную оценку продать антикварный предмет, отправьте подробные фото оцениваемого предмета, нажав на кнопку «Получить оценку» и заполнив появившуюся форму.

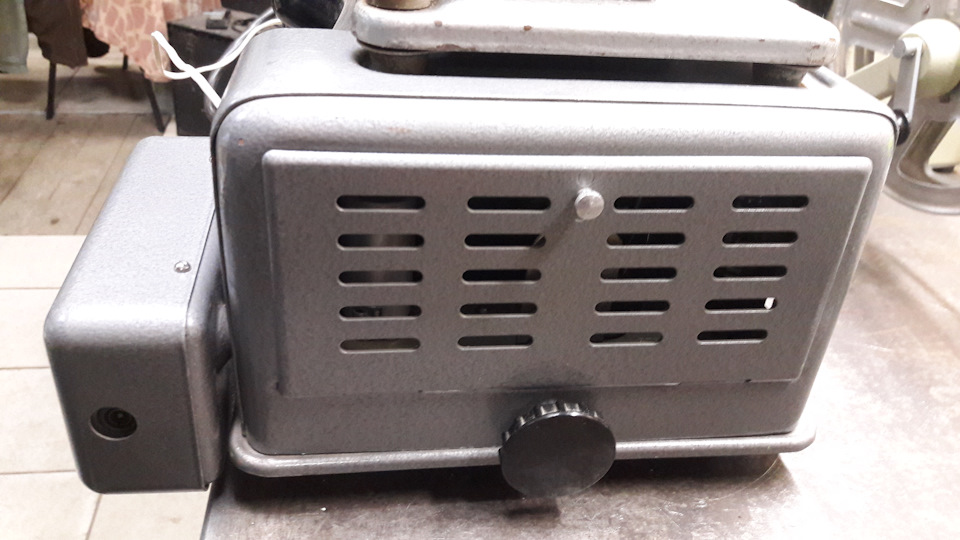

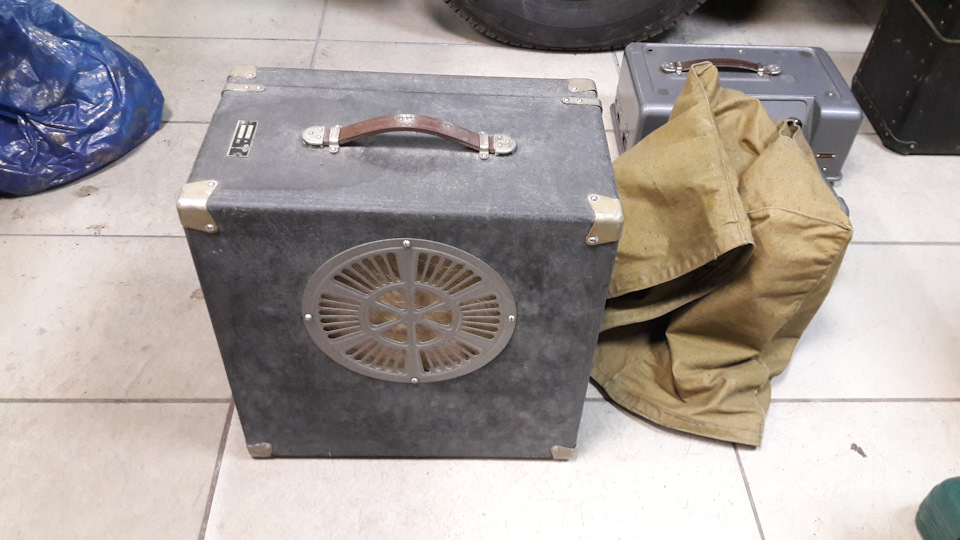

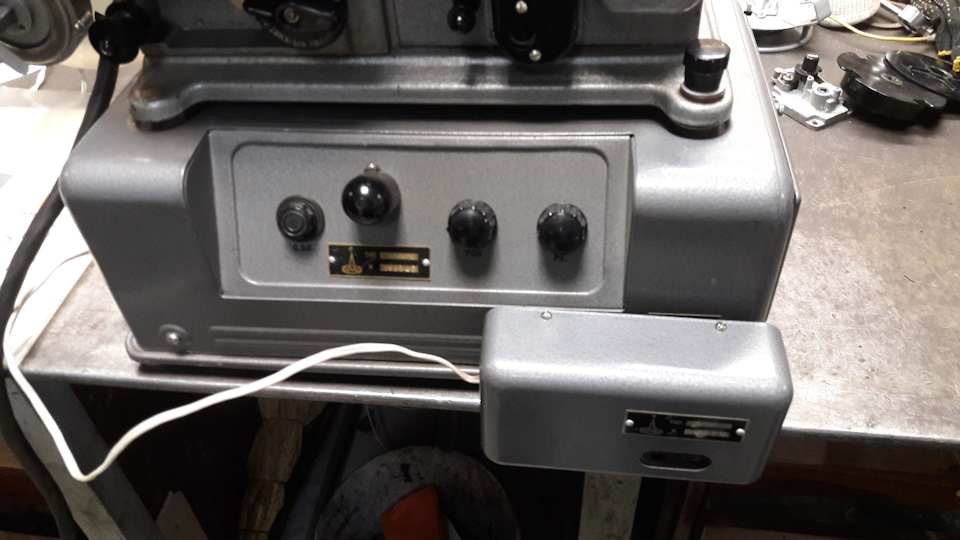

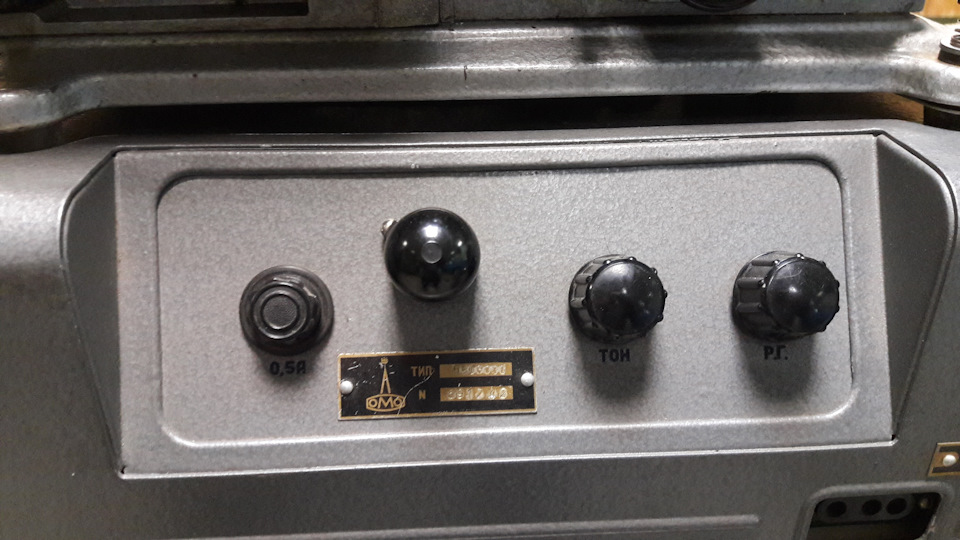

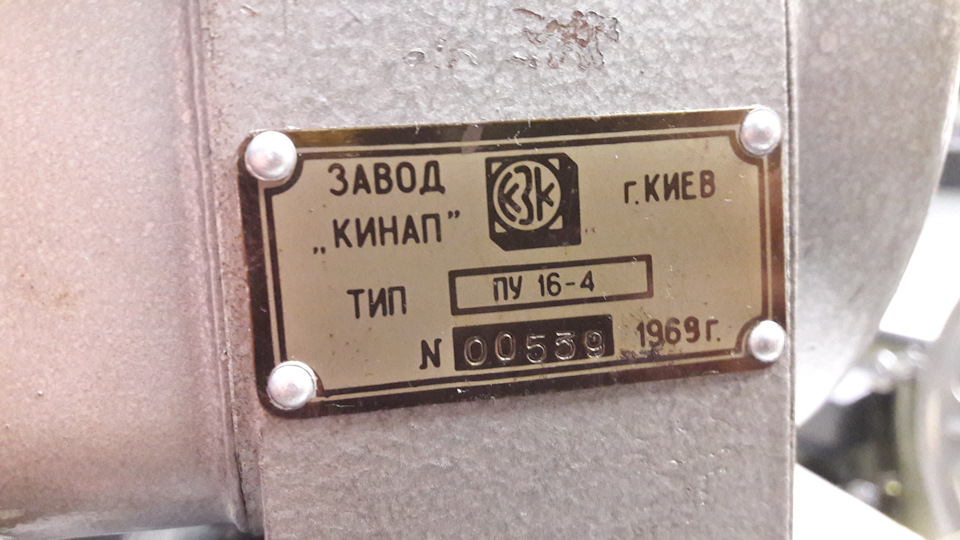

Кинопректор ПУ-16-4. 1969 год.

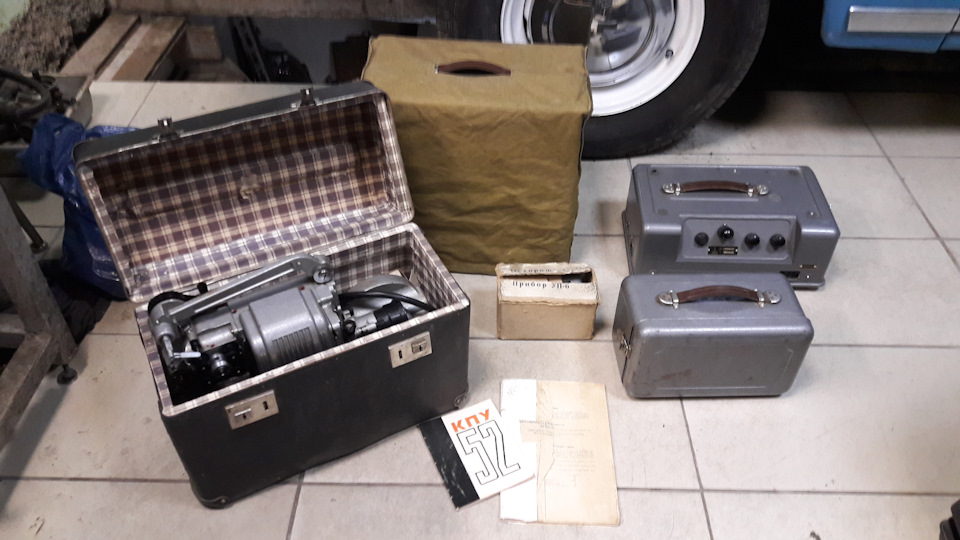

Полная комплектация со всей периферией.
Обслужен, отрегулирован, смазан, заменены конденсаторы в усилителе. Великолепный сохран, состояние «как новый».
Паспорт, инструкция. Все работает. Читает магнитные и звуковые дорожки.
Возможна комплектация несколькими пленками.
Продам.
Подробности в ЛС.
Научно-производственное Объединение «Экран» ОДЕССКИЙ ЗАВОД «КИНАП» ЭКРАН КИНОУСТАНОВКА „УКРАИНА-5“ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 16УК5.РЭ Одесса Облполш рафиздат 1979
В СВЯЗИ С ПОСТОЯННОЙ РАБОТОЙ ПО СОВЕРШЕНСТВОВАНИЮ ИЗДЕЛИЯ, ПОВЫШАЮЩЕЙ ЕГО НАДЕЖНОСТЬ И УЛУЧШАЮЩЕЙ УСЛОВИЯ ЭКСПЛУАТАЦИИ, В КОНСТРУКЦИЮ МОГУТ БЫТЬ ВНЕСЕНЫ НЕЗНАЧИТЕЛЬНЫЕ ИЗМЕНЕНИЯ, НЕ ОТРАЖЕННЫЕ В НАСТОЯЩЕМ ИЗДАНИИ ВНИМАНИЕ! После распаковки аппаратуры необходимо смыть чистым бен- зином слой защитной смазки, нанесенный изготовителем на сталь* ные неокрашенные детали. Во избежание загрязнения подшипников закрыть на время промывки все смазочные отверстия деревянными пробками. Во время транспортировки и длительного хранения кронштейн наматывателя должен быть плотно прижат к крышке фонаря При этом фрикционное сцепление шкива электродвигателя разъ- единяется с механизмом кинопроектора. При установке наматывателя в рабочее положение фрикцион- ное сцепление автоматически.восстанавливается. Нарушать заводскую регулировку отвинчиванием регулировоч- ного винта и контргайки в новом кинопроекторе (до износа рези нового обода) не рекомендуется. Киноустановка «Украина-5» выпускается в двух исполнениях: 16УК5П — для кинофильмов с фотографической или магнитной записью звука; 16УК5П-01 — только для кинофильмов с фотографической за- писью звука. При работе с киноустановкой 16УК5П-01 части текста и гра- фики, касающиеся магнитного звукоблока и его элементов, сле- дует опускать.
I. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 1.1. ВВЕДЕНИЕ В техническом описании изложены назначение, состав, основные техниче- ские характеристики н сведения об устройстве и принципе работы киноуста- новки «Украина-5». 1.2. НАЗНАЧЕНИЕ Киноустановка «Украина-5» (передвижной вариант) предназначена для демонстрации 16-мм черно-белых и цветных звуковых фильмов с фотографи- ческой или магнитной записью звука в климатических условиях, характеризу- ющихся следующими параметрами: температура воздуха от +5 до +35°С; относительная влажность воздуха 65± 15%; атмосферное давление от 720 до 780 мм рт. ст. Киноустановку можно использовать для демонстрации фильмов в залах вместимостью до 200 человек. 1.3. СОСТАВ КИНОУСТАНОВКИ < Кинопроектор типа П16П1 в чемодане. Комплект звуковоспроизводящей аппаратуры типа КЗВП. Автотрансформатор типа АОСК. Экран ЭПБ-С2,6 в чехле. Запчасти, инструмент и принадлежности. Эксплуатационно-техническая документация: руководство по эксплуатации киноустановки «Украина-5»; инструкция к пользованию комплекта КЗВП; паспорт автотрансформатора типа АОСК; техническое описание и паспорт экрана ЭПБ-С2,6. 4 1.4. ТЕХНИЧЕСКИЕ ДАННЫЕ Полезный световой поток кинопроектора киноустановки, при вращающемся обтюраторе, без фильма, при объективе с относительным от- верстием 1 : 1,2, с кинопроекционной лампой накаливания типа К30-400 при напряжении 33 В на ее контактах не менее 380 лм. 3
Равномерность освещенности экрана не менее 0,65. Частота кинопроекции 24 jig 5 кадра в секунду. Разрешающая способность изображения при яркости не менее 35 нит с объективом F = 50 мм должна соответствовать разрешающей способности ми- ры контрольного фильма: в центре поля изображения — не менее 60 лин/мм; на краях поля изображения — не менее 50 лин/мм. Угол поворота оптической о с и вверх не менее 10°. Источник света — кинопроекционная лампа накаливания К30-400. Объектив — кинопроекционный с F=35 или 50, или 65 мм. Магнитная головка — воспроизведения, безъюстировочная. Емкость бобин, входящих в комплект киноустановки,— 120 и 600 м фильма. В звукочитающей оптической системе кинопроектора ис- пользуются: лампа накаливания К4-3, микрообъектив СО200-1 и фотодиод ФД-К-155. Перемотка фильма осуществляется отдельным комплектом ручно- го перематывателя. \ Питание от электрической сети однофазного переменного тока 127 или 22.0 В, частотой 50 Гц (обозначение на табличке кинопроектора «П16П1.УЗ» или «П16П1-01.УЗ») или 60 Гц (обозначение на табличке кинопроектора «П16П1/60.УЗ>). Потребляемая мощность, Вт: установкой — 600; кинопроектором — 550. Габариты кинопроектора в рабочем положении с усилителем и боби- нами на 600 м фильма, мм: длина — 1000; высота — 730; ширина — 240. Технические данные, описания конструкции и сведения по эксплуатации комплекта звуковоспроизводящей аппаратуры типа КЗВП, автотрасформатора типа АОСК и экрана ЭПБ-С2,6 указаны в соответствующих технических опи- саниях. 1.5. КОНСТРУКЦИЯ КИНОПРОЕКТОРА ТИПА П16П1 На рис. 1 показан общий вид кинопроектора. С наружной стороны карте- ра 1 размещены элементы лентопротяжного механизма и звукоблока. С левой стороны к картеру 1 прикреплены грейферный механизм 2 с объективодержа- телем 3 и фонарь 4. Тормозное устройство 8 подающей бобины и наматыва- тель 7 собраны на откидных кронштейнах, которые складываются при транс- портировании. В сложеннОхМ виде кронштейн тормозного устройства подаю- щей бобины закрепляется защелкой и служит ручкой для удобства укладки проектора в чемодан и установки его на усилительное устройство. Картер и фонарь прикреплены к штампованному основанию 5, имеющему винт для крепления кинопроектора к усилителю или чемодану. Пуск и остановка кинопроектора осуществляется поворотом ручки пере- ключателя 6. Электродвигатель размещен внутри корпуса фонаря. 4
Рис. 1. Общий вид кинопроектора типа П16П1: / — картер. 2 — грейферный механизм; 3 — держатель объектива; 4 — фснарь; 5 — основание с механизмом подъема; 6 — переключатель; 7 — наматыватель; £ — тормоз- ное устройство подающей бобины. 1.5.1. Лентопротяжный механизм Лентопротяжный механизм кинопроектора состоит из зубчатых бараба- нов, шестеренчатой и фрикционной передач. Вращение отдельным элементам лентопротяжного механизма передается от электродвигателя 10 (рис. 2) через фрикционную передачу, состоящую из. шкива 18 с резиновым ободом и шкива /5, укрепленного на валу 22 грейферного механизма. На этом валу укреплен червяк 21, передающий вращение шестерне 19 верхнего (тянущего) барабана 20 и через промежуточную шестерню 24 — шестерне 25 нижнего (задерживаю, щего) барабана 26. Для вращения механизма кинопроектора от руки служит ручка 23. Передача вращения бобине наматывателя осуществляется чере? редуктор и шестеренчатую передачу. Редуктор состоит из шестерни 6, с которой сцеп- ляется червяк 7, закрепленный на длинном конце вала 8 электродвигателя. От шестерни 6 через двойную шестерню 5 и три промежуточные шестерни 4 вращение передается шестерне 3, которая через фрикционный диск 2 передает вращение валу 1 наматывателя. Направление вращения зубчатых барабанов — против часовой стрелки, а наматывающей бобины — по часовой стрелке. Шестеренчатая передача ленто- протяжного механизма вместе с элементами звукоблока (рис. 3) смонтирована в картере 1, который закрыт крышкой. С наружной стороны картера на выступающих валах шестерен укреплены верхний 3 и нижний 10 зубчатые барабаны. Назначение верхнего барабана — вытягивать фильм с равномерной скоростью из бобины, поэтому он называет- ся тянущим. 5
1 — вал наматывателя; 2 — фрикционный диск; 3 — шестерня фрикциона; 4 — проме- жуточные шестерни; 5 — двойная шестерня; 6 — шестерня червяка; 7 — червяк; 8 — вал электродвигателя; 9 — вентилятор; 10 — электродвигатель; 11 — шпилька корпуса фонаря; 12 — ось подвески электродвигателя; 13 — фрикционный шкив обтюратора; 14— неподвижный упор крышки фонаря; 15 — регулировочный винт; 16 — пружина; 17 — шпилька электродвигателя; 18 — фрикционный шкив электродвигателя; 19 — шестерня верхнего (тянущего) барабана; 20 — тянущий барабан; 21 — червяк; 22 — вал грейфер- ного механизма; 23 — ручка; 24 — промежуточная шестерня; 25 — шестерня нижнего (задерживающего) барабана; 26 — задерживающий барабан; 27 — шарикоподшипник оси звукового барабана (задний); 28 — маховик; 29 — ось звукового барабана; 30 — авуковой барабан; 31 — шарикоподшипник оси звукового барабана (передний); 32 — шарикоподшипники наматывателя
*239 Рио, 3. Картер) /— картер 2,1.4,*7, 9, 12 и 13 — ролики; 3 — тянущий барабан; 5 и 11 — ограничители: 5 — ручка] 3 — качающийся ролик; 10 — задерживающий барабан
Нижний барабан служит для того, чтобы не давать наматывающей боби- не, по мере увеличения ее диаметра при намотке, вытягивать из проектора фильм с большей скоростью, чем это необходимо для нормальной работы про- ектора. Такой зубчатый барабан называется задерживающим. Рис. 4. Зубчатый барабан: / — реборда барабана; 2 — зубчатый венец; 3 — корпус барабана; 4 — винт; 5 — ось барабана Барабаны сборной конструкции имеют по одному ряду зубцов (рис. 4). Профиль цилиндрической части корпуса барабана гарантирует соприкоснове- ние с фильмом при работе только по нерабочим участкам его, т. е. по перфо- рационной дорожке и промежутку между кадром и фонограммой. Это предо- храняет изображение и фонограмму фильма от износа. Барабаны по диаметрам рабочих полей не одинаковы. Диаметр рабочих полей тянущего барабана немного больше диаметра задерживающего бараба- на. Для различия между ними на задерживающем барабане с тыльной сторо- ны сделана кольцевая канавка. В поперечном направлении фильм на зубчатых барабанах удерживается ребордами направляющих роликов. Направляющие ролики 2 и 4 (рис. 3) создают угол обхвата, необходимый для нормального зацепления зубцов барабана с перфорацией фильма. Ролики установлены на постоянном расстоянии от барабана. Реборды барабанов и роликов с лицевой стороны имеют коническую по- верхность, облегчающую заправку фильма при зарядке. Ролики 9 и 12 (рис. 3), установленные у задерживающего барабана, име- ют такое же назначение, как ролики 2 и 4. Против каждого зубчатого барабана установлены ограничительные скобки 5 и 11, исключающие возможность неправильной зарядки и наматывания филь- ма на барабан в случае обрыва. 1.5.2. Звуковой блок В звуковом блоке кинопроектора происходит преобразование фотографи- ческой фонограммы в модулированные колебания электрического тока в цепи фотодиода, а также воспроизведение магнитной фонограммы фильма. Для получения правильного, неискаженного воспроизведения звука фильм с фонограммой должен двигаться с равномерной скоростью. В звуковом блоке кинопроектора это осуществляется двухзвенным механическим фильтром, со- стоящим из маховика и демпфера. 8
Звуковой блок кинопроектора размещен на картере в его правом нижнем углу (рис. 1), На передней стороне картера находятся собственно звукоблок 4 (рис. 5) со звуковым барабаном 3, прижимным роликом 2 и кронштейном 16 с магнитной головкой 13, демпфер 10, поворотный кронштейн 9 со звуковой оптикой 7 и звуковой лампой 8. Кронштейн и частично демпфер закрыты крышкой. С внутренней стороны корпуса размещены корпус со светопроводом и фотодиодом, маховик и переключатель, осуществляющий необходимые комму- тации при переходе с воспроизведения фотографической фонограммы на вос- произведение магнитной фонограммы и наоборот. Рис. 5. Звуковой блок: / — упор; 2 — ролик прижимной; 3 — барабан звуковой; 4 — звукоблок; 5 — стакан; 6 — винты; 7 — звуковая оптика; 8 — лампа звуковая; 9 — кронштейн; 10 — демпфер; //и /5 — винты; 12 — ручка; 13 — магнитная головка; 14 — гайка; 16 — кронштейн 9
Ось звукового барабана вращается на двух шарикоподшипниках, закреп- ленных в корпусе звукоблока. Ось звукового барабана не имеет кинематической связи с механизмом ки- нопроектора. Вращение маховика во время работы кинопроектора осуществля- ется за счет сцепления фильма с поверхностью звукового барабана. Для полу- чения достаточного сцепления барабана с фильмом служит прижимной ролик с рабочей поверхностью из резины. Степень прижима ролика к звуковому ба- рабану регулируется спиральной пружиной, находящейся в стакане 5. Совме- щение в поперечном направлении читающего штриха звуковой оптики с фото- графической фонограммой на фильме осуществляется при заводской юстиров- ке звукоблока путем поворота кронштейна 9 с помощью винтов 6. Свет звуковой лампы, прошедший через звуковую оптику, проходит далее через фотографическую фонограмму и с помощью светопровода направляется к фотодиоду. При воспроизведении фотографической фонограммы ручка 12 поворачивается в положение, при котором буква «М» на ее торце оказывается опрокинутой. Связанный с ручкой блокирующий щиток препятствует зарядке кинофильма на магнитную головку. Расстояние от горизонтальной оси кадрового окна до читаемого места фо- тографической фонограммы (в направлении движения фильма)—26 кадров. Для воспроизведения магнитной фонограммы служит малогабаритная безъюстировочная магнитная головка, место касания которой с кинофильмом находится на расстоянии 28 кадров от центра кадрового окна по направлению движения фильма. Магнитная головка защищена от магнитных наводок экранами. Электро- движущая сила, развиваемая головкой при воспроизведении магнитной фоно- граммы с уровнем записи 320 нВб/м при 400 Гц, составляет 0,4 мВ. Крепление магнитной головки к кронштейну 16 осуществляется с помощью винта 11 и гайки 14. Регулировка положения магнитной головки осуществляется с помощью винтов 15 по контрольному фильму только при выпуске кинопроектора на за- воде. При смене головок после их износа регулировка не требуется. При воспроизведении магнитной фонограммы ручка 12 поворачивается таким образом, что буква «М» занимает нормальное положение. Два конца провода от магнитной головки и два конца провода от фото- диода припаяны к розетке типа СГ5, установленной на картере. При хранении и транспортировании прижимной ролик 2 должен быть от- веден от звукового барабана. В отведенном положении ролик удерживается поворотным упором 1. Сгл а.кивание колебаний скорости фильма осуществляется демпфером. 1.5.3. Грейферный механизм Прерывистое движение фильма перед кадровым окном осуществляется зубцами грейферного механизма, который состоит из рамки грейфера 9 (рис. 6), кулачка 10, диска 11 и направляющих скалок 12, укрепленных в ли- том корпусе 1 специальными винтами. Ведущий (верхний) зубец грейфера вы- полнен из твердого сплава ВК-6, второй зубец—из стали Р18. Зубцы прива- рены к основной рамке. Зубцы грейфера во время работы совершают сложное движение по траек- тории, состоящей из элементов горизонтального и вертикального перемещений. Перемещением рамки грейфера в вертикальной плоскости управляет кула- чок, а в горизонтальной — диск грейфера. 10
При вращении кулачок грейфера все время прилегает к направляющим плоскостям рамки, перемещая грейфер вверх и вниз за каждый оборот. При- чем грейфер движется вверх и вниз только во время касания направляющих плоскостей с переходными кривыми кулачка. Когда же касание направляющих плоскостей рамки грейфера по мере вращения вала 3 (рис. 11 и 9) переходит на концентрические участки кулачка, то вертикального движения грейфер в этот период не совершает. Торцевая поверхность диска 6 (рис. 8) имеет два смещенных между собой прямолинейных участка, перпендикулярных оси вращения диска. Прямолиней- ные участки соединены переходными кривыми, которые осуществляют плавный подъем и спуск от одной плоскости к другой. С обеих сторон диск 6 у наруж- Рис. 6. Грейферный механизм: 1 — корпус; 2 — прижимная рамка; 3 — борт жесткий; 4 и 13 — накладки; 5 — капал фильмовый; 6 — борт подвижной; 7 — винт; 8 — пакет фитилей; 9 — рамка грейфера; 10 — кулачок; 11 — диск грейфера; 12 — скалки; 14 — шпонка торцевая; 15 — винт; 16 — шкив с обтюратором; 17 — нижняя пружина; 18 — победитовые пластины; 19 — верхняя пружина; 20 — поводок 11
woro края охватывается лапками грейфера, которые, следуя за кривизной дис- ка при его вращении, сообщают рамке 4 качательное движение вокруг оси на- правляющих скалок 2. При этом зубцы грейфера перемещаются в горизонталь- ном направлении, осуществляя вход или выход из перфорации. Кулачок 5 и диск 6 грейфера скреплены между собой и зафиксированы штифтом так, что горизонтальные и вертикальные перемещения рамки при вращении вала 3 чередуются, замыкая за один оборот полный цикл, состоя- щий из четырех тактов: продвижение фильма — перемещение рамки вниз (рис. 7); выход зубцов из перфорации фильма — горизонтальное перемещение в сто- рону источника света (рис. 8); возврат рамки в исходное положение—перемещение рамки вверх (рис. 9); вход зубцов в перфорации фильма—горизонтальное перемещение в сторо- ну объектива (рис. 10). Таким образом, в течение одного полного цикла грейфера фильм протяги- вается на один кадр только в первом такте (движение рамки вниз). В течение же остальных трех тактов фильм остается неподвижным для проекции на экран. В период перемещения фильма грейфером (первый такт) обтюратор 1 (рис. 7), укрепленный на шкиве вместе с кулачком и диском грейфера, пере- крывает кадровое окно своей рабочей лопастью. Вторая лопасть обтюратора нужна для того, чтобы увеличить число миганий (затемнений) до критической частоты слияния, равной 48 миганиям в секунду. Смазка трущихся элементов рабочих поверхностей грейферного механизма (поверхности скалок, кулалка и диска) производится системой регенеративной смазки. Пакет фитильной смазки состоит из подушки, которая набрана из отдель- ных войлочных (фетровых) фитилей, скрепленных держателем. Подушка про- питывается маслом при сборке на заводе, благодаря чему создается питатель- ный резервуар, гарантирующий работу механизма без дополнения масла. Передача смазки отдельным трущимся поверхностям грейферного меха- низма осуществляется лапками, отогнутыми из общего пакета фитилей. Две из них смазывают диск грейфера непрерывно по мере вращения его. Вторые две надеты на скалки и смазывают сопряжение втулок рамки со скалками перио- дически, т. е. тогда, когда рамка грейфера поднимается либо опускается по скалкам в крайние положения вертикального хода. Смазка рабочей поверхности кулачка производится один раз за каждый оборот при прохождении концентрического участка большего радиуса мимо средней части фитилей. Механизм грейфера закрыт с обеих сторон крышками, предохраняющими детали грейфера и смазочные фитили от загрязнения. Передняя крышка при- жимается к корпусу грейферного механизма при сборке его с картером. Зад- няя крышка крепится к корпусу грейфера четырьмя винтами. В этой крышке против светового луча вырезано прямоугольное окно, которое облицовано спе- циальным экраном, изолирующим внутреннюю полость грейферного механизма от элементов оптического тракта для предотвращения забрызгивания маслом поверхностей линз конденсора. Прямоугольное окно служит кроме того блен- дой, предварительно срезающей круглый световой пучок, идущий от конден- сора на кадр. 12
1 2 3 Рис. 7. Продвижение фильма Рис. 8. Выход зубцов из перфораций фвльма Рис. 9. Возврат рамки в исходное положение Рис. 10. Вход зубцов в перфорации фильма 1 — обтюратор; 2 «— направляющая скалка; 3 — вал; 4 — рамка; 5 — кулачок 6 — диск грейфера; 7 — грейфер
На передней стенке корпуса грейфера, если смотреть на аппарат со сторо- ны экрана, укреплены фильмовый канал 5 (рис. 6), направляющие накладки 4 и 13, подвижный борт 6 и жесткий борт 3, составляющие вместе с прижимной рамкой 11 (рис. 11) фильмовый канал кинопроектора. Рис. 11. Держатель объектива: 1 и 10 — кронштейны; 2 — винт; 3 — хо- мут; 4 — дверка; 5 «— пружина; 6 — ось; 7— винт; 8 — гайка; 9 — корпус грей- ферного механизма; // — прижимная рамка; 12 — пружина; 13 — ручка; 14 — винт; 15 — гайка Для предохранения изображения и фонограммы от стирания поверхность фильмового канала имеет рабочие поля, выполненные аналогично полям бара- банов и роликов. Защита изображения и фонограммы кинофильма от износа на участках свободных петель гарантируется желобчатой формой направляющих накладок, которых фильм касается только своей торцевой поверхностью. Устойчивое изображение на экране, свободное от поперечного качания, обеспечивается подвижным бортом, рассчитанным на поперечный прижим фильма как свежего, так и усушенного до 1%. Подвижный борт укреплен двумя лапками через легкие пружины к при- ливам корпуса грейферного механизма винтами 7. Лыски, снятые на головках винтов 7, упираются в загибы лапок подвижного борта для предотвращения самоотвинчивания. На рабочую поверхность борта наклеены клеем БФ-2 две победитовые пластины 18. Зубцы грейфера проходят внутрь фильмового канала через паз, проделан- ный в фильмовом канале 5. Полностью введенные в фильмовый канал зубцы грейфера должны выступать за его рабочие поля в пределах 1—1,25 мм. В фильмовом канале имеется прямоугольное отверстие (кадровое окно), через которое пучок света проходит на кадр. 1.5.4. Держатель объектива Держатель объектива кинопроектора выполнен в виде откидной дверки 4 (рис. И), вращающейся вместе с осью 6 в кронштейнах 1 и 10. Кронштейны укреплены на передней плоскости корпуса 9 грейферного механизма рядом с жестким бортом фильмового канала. Зажимной хомут 5, в котором закрепля- ется объектив, надет на два направляющих стержня, установленных на двер- 14
ке 4. Верхний стержень имеет на свободном конце резьбу, на которую навин- чена гайка 15. Распорная пружина, надетая на верхний стержень внутри от- верстия хомута 3, прижимает хомут к гайке 15, при вращении которой произ- водится плавное перемещение объектива вдоль оптической оси для наводки резкости изображения на экране (для фокусирования). Винт 14 служит огра- ничителем хода хомута. Распорное кольцо, установленное в пазу, предотвра- щает случайную поломку хомута при зажиме его винтом без объектива. Установка кадрового окна по кадру, в случае неточной печати фильма или неточной его склейки, производится вертикальным перемещением объек- тиводержателя вместе с объективом и кадровым окном, расположенным на фильмовом канале. Такой способ поправки кадра практически не дает смеще- ния изображения кадрового окна относительно обрамления экрана, что пред- ставляет значительное удобство при работе с переносным экраном. Перемещение объективодержателя при поправке кадра производится вра- щением гайки 8, навинченной на ось шарнира откидной дверки 4, Гайка 8 имеет разрез для уплотнения посадки резьбы на ось с тем, чтобы она при вра- щении дверки самопроизвольно не отвинчивалась и не расстраивала произве- денную установку кадра. Пружина 5 служит замыкающим звеном механизма установки кадра и способствует плавному опусканию объективодержателя, а винт 7 — ограничителем перемещения объективодержателя вверх. Дверка 4 объективодержателя выполняет одновременно функцию запора для фильмового канала. В закрытом положении она удерживается пружинной защелкой 12 (рис. И), укрепленной на корпусе кинопроектора. Фильмовый канал открывается поворотом дверки 4 вокруг оси 6 с по- мощью ручки 13, которая при повороте отводит пружинную защелку объекти- водержателя. Действие ручки 13 при открывании фильмового канала совпа- дает с движением дверки 4, т. е. для открывания фильмового канала необхо- димо ручку 13 потянуть на себя, а при закрывании — нажать в сторону кор- пуса кинопроектора. 1.5.5. Тормозное устройство подающей бобины Для равномерного разматывания фильма с бобины по мере вытягивания его тянущим барабаном кинопроектора служит тормозное устройство подаю- щей бобины, которое состоит из литого кронштейна 1 (рис. 12) с втулкой 2, оси 8 с пластмассовым барабаном 7 и пружины 3. Пружина 5, установленная между шайбами 4 и 5, создает осевое усилие, обеспечивающее стабильное торможение оси бобины, независимо от степени износа втулки, барабана и состояния их смазки. Палец 6 служит для скреп- ления с защелкой на фонаре при складывании тормозного устройства подаю- щей бобины. Ось тормозного устройства подающей бобины позволяет устанавливать на кинопроектор бобины с квадратными отверстиями в обеих щеках, а также бобины, имеющие на одной щеке квадратное, а на другой—круглое отверстия. Кронштейн тормозного устройства подающей бобины прикреплен винтом к приливу, расположенному в верхней части корпуса кинопроектора. 1.5.6. Наматыватель Намотка фильма, прошедшего через кинопроектор, производится наматы- вателем, состоящим из литого кронштейна 10 (рис. 13) и фрикционного уст- ройства, размещенного во внутренней полости корпуса иаматывателя. Фрикци- 15
онное устройство состоит из шестерни 7, которая вращается на шарикопод-г шипниках, укрепленных в кронштейне 10. К торцевой поверхности шестерни прижимается фрикционный диск 5, соединенный с осью /. Ось вращается на двух шарикоподшипниках, установленных в корпусе 2, который шарнирно под- вешен к кронштейну на оси 9. Смазка фрикционного диска осуществляется при помощи войлочной шайбы 6, пропитанной маслом. Рис. 12. Тормозное устройство подающей бобины. / - кронштейн; 2 — втулка; 3 — пружина; 4 и 5 — шайбы; 6 — палец; 7 — барабан пластмассовый; 8 — ось Рис. 13. Наматыватель: / — ось; 2 — корпус; 3 — пружины; 4 — гайка; 5 — фрикционный дискз б — шайба войлочная; 7 «— шестерня; 8 *— шарикоподшипник; 9 — ось; 10 -о кронштейн
Назначение наматывателя — обеспечить плотную и равномерную намотку фильма без самоуплотнения рулона в процессе наматывания. Для этого фрик- ционное устройство наматывателя регулирует натяжение ветви кинофильма автоматически, в зависимости от массы рулона, изменяющегося по мере уве- личения диаметра в процессе намотки. Таким образом, передаваемый шестер- ней фрикциона момент зависит от давления массы бобин с фильмом на фрик- ционный диск. Начальное усилие регулируется натяжением ветви фильма гайкой 4 и пру- жиной 3, 1.5.7. Фонарь с осветительной оптикой Фонарь кинопроектора представляет собой литой корпус, внутри которого размещаются проекционная лампа, трехлинзовый конденсор, рефлектор, элек- тродвигатель с конденсаторами и переключатель. Для доступа к проекционной лампе и осветительной оптике фонарь снаб- жен откидной крышкой 11 (рис. 14). В закрытом положении крышка удержи- вается запором 6. Другая крышка привинчена наглухо к корпусу фонаря. Проекционная лампа устанавливается в патрон 2, который закреплен во фланце 3. На задней стенке фонаря установлен кронштейн с рефлектором 7. Свет от проекционной лампы собирается и направляется в кадровое окно конденсором, состоящим из трех линз: менисковой 3 (рис. 15) и двух двояко- выпуклых 4 и 5. Двояковыпуклые линзы обращены выпуклостью (большей кривизной) друг к другу. Линзы конденсора размещены в литой оправе и удерживаются в ней на расчетном расстоянии специальным кольцом и пружиной. Оправа 9 конденсора устанавливается внутри корпуса фонаря (рис. 14) на двух штырях. Передний штырь 14 имеет в верхней части специальную про- точку, в которую входит пружина 13, удерживающая оправу в рабочем поло- жении. Внутри фонаря установлены теплоотражающие экраны. Экран 5 ук- реплен в корпусе 4 фонаря, а второй 12 — в откидной крышке 11. Между эк- ранами и стенками корпуса и крышки фонаря имеется зазор 5—6 мм, кото- рый продувается потоком воздуха. Вентилятор, продувающий воздух через фонарь, укреплен непосредственно на валу электродвигателя. Электромонтаж кинопроектора выполнен в нижнем отсеке корпуса фона- ря. В нем размещены конденсаторы электродвигателя, монтажные провода и штепсельные розетки, служащие для соединения кинопроектора с остальными элементами комплекта киноустановки. Панель ввода 1 имеет три штырька и четыре гнезда. Штырьки являются токоприемниками и служат для подачи питания от автотрансформатора к проекционной лампе и электродвигателю. Гнезда слу- жат для подачи питания на лампу ЗАЛ и на усилитель. С тыльной стороны на корпусе фонаря расположена двухштырьковая па- нель, предназначенная для питания звуковой лампы. Внизу на лицевой стенке корпуса фонаря укреплены ролики 16, предохра- няющие ветвь наматываемого фильма от касания с корпусом фонаря либо ос- нованием кинопроектора. Успокаивающие ролики 1 служат для поглощения колебаний натяжения фильма при намотке. 17
Рис. 14. Фонарь с осветительной оптикой: 1 — успокапмкицие ролики; 2 — патрон; 3 — фланец; 4 — корпус; 5 и 12 — щитки а i и 10 — запор; 7 — кронштейн с рефлектором; 8 — лампа накаливания кинопроекцион- ная; 9 — конденсор; 11 — крышка; 13 — пружина; 14 — штырь; 15 — винт; 16 — ролики; 17 — винт
Рис. 15. Схема оптическая: / — рефлектор: 2 — лампа проекционная; 3 — первая, линза конденсора 4 — втора» линза конденсора; 5 —. третья линза конденсора; 6 — кадровое окно 1.5.8. Электродвигатель Механизм кинопроектора приводится в действие асинхронным конденса- торным электродвигателем типа ЭАО-18. Основными элементами электродвигателя являются статор 5 и ротор 4 (рис. 16). Статор набран из тонких стальных пластин, скрепленных между со- бой заклепками. В пазах статора уложены две обмотки: основная, содержа- щая 426 витков провода марки ПЭВ-2 0 0,41 мм, и вспомогательная, содер- жащая 798 витков провода марки ПЭВ-2 0 0,31 мм. Схема обмотки показана на рис. 17. Ротор также набран из тонких стальных пластин, которые напрессованы на вал 2 (рис. 16) и закреплены на нем шайбой 3. Вал ротора вращается на двух шарикоподшипниках, закрепленных в крышках 1 и 7 статора. Крышки насажены на специальные центрирующие заточки и скреплены между собой и статором длинными шпильками 6 и гайками 5. «Беличье колесо» ротора электродвигателя ЭАО-18 представляет собой от- ливку из алюминиевого сплава, непосредственно залитого в пазы ротора. Вспомогательная обмотка статора подключается к однофазной электриче- ской сети через конденсаторы, а основная обмотка — непосредственно. Конден- саторы создают сдвиг фаз между токами обмоток, вследствие чею на полюсах статора возникает двухфазное вращающееся магнитное поле, которое, взаимо- действуя с магнитным полем короткозамкнутых витков «беличьего колеса», приводит во вращение ротор. Вспомогательная обмотка включается и выклю- чается вместе с основной обмоткой статора. Электродвигатель подвешивается внутри корпуса фонаря кинопроектора на оси. проходящей сквозь отверстия проушин корпуса и крышек статора. 19
Рис. 16. Электродвигатель: / и 7 — крышки; 2 — вал; 3 — шайба; 4 — ротор: 5 — статор: 6 — шпилька: 8 — гайка Сцепление между ободом ведущего шкива ротора и ведомым шкивом ме- ханизма кинопроектора осуществляется усилием упругости резины, из которой изготовлен обод шкива. Пружина 16 (рис. 2), закрепленная одним концом на шпильке 17 электродвигателя, а другим — на шпильке И корпуса фонаря, яв- ляется замыкающим звеном фрикционной передачи, прижимающим электро- двигатель к неподвижному упору крышки корпуса фонаря. Этим обеспечива- ется постоянство сцепления и достаточная стабильность передачи. Прижим электродвигателя к неподвижному упору осуществляется через винт 15 (рис. 2), завинченный в прилив передней крышки электродвигателя. С помощью этого винта возможна регулировка сцепления фрикционной пере- дачи при постепенном износе резинового обода ведущего шкива. Постоянство регулировки фиксируется контргайкой, закрепляемой на этом винте. Прилив на передней крышке электродвигателя, в который завинчен регу- лировочный винт, служит, кроме того, ручкой для расцепления фрикционной передачи в случае, если из-за падения напряжения в сети электродвигатель ле запускается при пуске кинопроектора. 20
Рис. 17. Схема обмотки электродвигателя: 1...12 — пазы статора; О — общий вывод обмоток; 1 — второй вывод основной обмотки; // — Ьторой вывод вспомогательной обмотки; С — конденсатор 1.5.9. Электроуправление Управление кинопроектором производится одним поворотным переключа- телем, который набран пакетом из пяти пластмассовых пластин 14, 15, 17, 18 и 19 (рис. 18), составляющих четыре рабочих секции. Между пластинами в пазах зажаты неподвижные контакты 5, 6, 13 и 16. Ротор переключателя со- стоит из оси 12 и изолированных от нее подвижных контактов /, 2, 3 и 4, из- готовленных из листовой бронзы. Ротор четко фиксируется в четырех положе- ниях с помощью рессорных пружин 11 и четырех роликов 10, укрепленных на осях между шайбами 7. Эти шайбы посажены на квадратную часть оси рото- ра и вращаются вместе с ней. Ручка 8 переключателя укреплена на свободном конце оси ротора и служит одновременно стрелкой, указывающей положение переключателя. Каждое из фиксированных положений переключателя обозначено на пласт- массовой крышке, укрепленной на корпусе фонаря, надписями соответственно: ОТКЛ., ЭЛ. ДВИГАТЕЛЬ, ПРОЕКЦИЯ, ЭЛ. ДВИГАТЕЛЬ. В положении ОТКЛ. (рис. 19) ток подведен только к гнездам лампы ЗАЛ, все остальные элементы обесточены. В положении ЭЛ. ДВИГАТЕЛЬ включа- ется электродвигатель, к вспомогательной обмотке которого подключаются до- полнительные конденсаторы. При этом гнезда лампы ЗАЛ остаются под током (лампа ЗАЛ горит). В положении ПРОЕКЦИЯ включаются проекционная и звуковая лампы, электродвигатель продолжает работу (дополнительные кон- денсаторы вспомогательной обмотки, служащие для облегчения ауска, отклю- чаются), гнезда ЗАЛ обесточиваются (лампа ЗАЛ гаснет). 21
Рис. 18. Переключатель: /, 2, 3 и 4 — подвижные контакты; 5, 6, 13 и 16 — неподвижные контакты; 7 — шайбы; 8 — ручка; 9 — крышка переключателя; 10 — ролики; 11 — пружины рессорные; 12 — ось; 14, 15, 17, 18 и 19 — пластины пластмассовые В положении ЭЛ. ДВИГАТЕЛЬ при дальнейшей перестановке ручки пе- реключателя выключаются проекционная и звуковая лампы, включается лампа ЗАД, а электродвигатель продолжает работу, причем дополнительные конден- саторы снова включаются в цепь вспомогательной обмотки. В следующем по- ложении ручка переключателя устанавливается в исходное положение ОТКЛ. Благодаря применению поворотного переключателя обеспечивается пра- вильная последовательность управления кинопроектором, исключающая оши- бочные переключения из одного положения в другое. Соединение переключа- теля с элементами электросхемы кинопроектора показано на рис. 19. 1.5.10. Чемодан кинопроектора Для транспортировки кинопроектор укладывается в специальный чемодан. На дне чемодана установлена гайка, служащая для укрепления кинопроектора при транспортировке. Кинопроектор привинчивается тем ч- е винтом, с помощью которого крепится к усилителю при работе комплекта. 22
A6mo(rpOHccpopiamopAOCK07t — Al $ 12 цепь 50-60Гц -220В цепь Общий ЗО+ЮГц 1^//оа I to* тя ~T '2_ з A2 КЗВП Ю "I Cf C2 .4сил* 5 X3 &JL Усилительное устройство им 6У Л П]Я 6У-Л Цепь Ц?пь >3ал‘ <0h- OflOT x- 2 S2 ,Откл* / Эл. двигатель ?• .Проекция" 3 Эл двигатель £• C3 st f2 22_____ Bi// X5 /С\» юг *5 82 102- » * X * Г 2 50^60ГЧ ^110& щ{* l\-kR IU2 г 5. тЧл^дй 4 1. Входв! Ш5 J W 910» Выход -£ Цепь ш5 83 Рис. 19. Схема электрическая принципиальная киноустановки «УКРАИНА-5»: 4/ — автотрансформатор AOCKO.7I; А2 — устройство усилительное 6У34; В/—фотодиод ФД-К-155; В2— головка магнитная 1ГВ29; ВЗ — громкоговоритель 4А-28; С1, СЗ — конденсатор МБГЧ1-1-250-4±10%; С2 — конденсатор МБГЧ1-1 -250-2± 100/п; В/ — лампа К30-400: Е2 — лампа К4-3; М — электродвигатель ЭАО-18; <$ / — микровыключатель Д701; S2 — переключатель fl-37j XltttX3 — панель ввода П16П 1.01.00.080; Х4 — панель ввода П16П 1.01.06.070; Х5 розетка СГ5

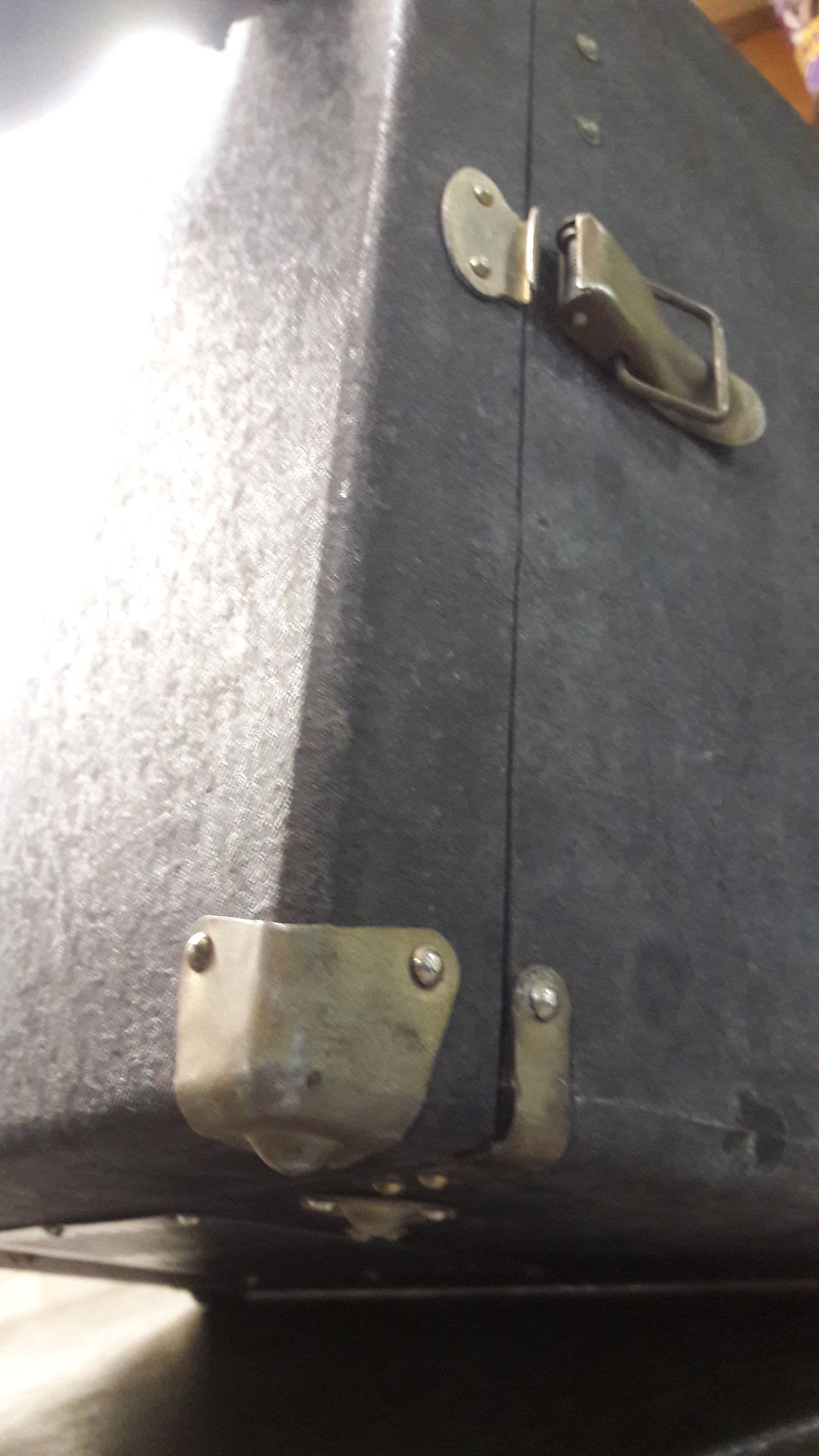

Снаружи чемодан для прочности окантован по углам и ребрам угольника- ми. Сверху на откидной крышке укреплена ручка для переноса. Внутри чемодана на специальном щитке размещены инструмент и некото- рые принадлежности кинопроектора. 1.5.1 (. Инструмент и принадлежности К киноустановке «Украина-5» прилагаются принадлежности, запасные де- тали и инструмент, необходимые для обеспечения нормальной работы комп- лекта. Ручная моталка и стойка моталки, служащие для перемотки фильма, по- казаны на рис. 20. ’ На осях моталки и стойки моталки имеются квадратные и круглые поса- дочные цапфы, обеспечивающие установку бобин с квадратными и круглыми посадочными отверстиями. Пресс для склейки фильма 16-ПСП-6 (рис. 21) состоит из корпуса /, на котором укреплено основание 2. К основанию крепятся шарнирно на осях нож 7, левый 3, средний 4 и правый 6 прижимы. Средний прижим снабжен подушкой 5, служащей для опрессования склей- ки. Правый 6 и левый 3 прижимы служат для закрепления концов склеивае- мого фильма. В основании 2 пресса против ножа имеется прямоугольное окно» кромка которого вместе с ножом служит ножницами для обрезки концов фильма. Для зачистки места склейки служит скребок 8. При укладке пресса скре- бок укладывается на штифты 9 и 10 и запирается средним прижимом. Гаечный ключ предназначен для затяжки контргайки регулировочного вин- та фрикционного сцепления электродвигателя. Производить затяжку этим ключом контргаек крепления кронштейна тор- мозного устройства подающей бобины и наматывателя не разрешается/ Конструкции комплекта звуковоспроизводящей аппаратуры, автотрансфор- матора и экрана описаны в соответствующих описаниях. 2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 2.1. ВВЕДЕНИЕ В инструкции по эксплуатации изложены сведения, необходимые для пра- вильной эксплуатации (использования, транспортирования, хранения и техни- ческого обслуживания) изделия. Киноустановка «Украина-5» рассчитана на питание от электрической сети переменного тока с применением специального автотрансформатора, входящего в комплект. Питание от электрической сети постоянного тока возможно при условии применения преобразователя постоянного тока в переменный. Непосредственное включение в сеть постоянного тока недопустимо, так как это влечет за собой повреждение аппаратуры. Сечение питающих проводов электросети, идущих к штепсельной розетке, предназначенной для питания аппаратуры, должно быть не менее 1 мм2. При меньшем сечении проводов неизбежно чрезмерное падение напряжения в сети во время работы, что нежелательно. 24
Рис. 20. Моталка ручная и стойка перематывателя: f — кронштейн моталки; 2 — ось; 3 — шестерня; 4 — шестерня ведущая; 5 — ручка; 6 — винт; 7 — кронштейн стойки; 8 — ось; 9 и 10 — тормозные шайбы; 11 — пружина; 12 — шайба стопорная; 13 — гайка; 14 — винт Рис. 21. Пресс для склейки фильма: 1 — корпус; 2 — основание; 3, 4 и 6 — прижимы: 5 — прижимная по- душка; 7 — нож; 8 — скребок] 9 в 10 — штифты; 11 — кнопка
2.2. ПОДГОТОВКА К СЕАНСУ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВНИМАНИЕ! В зимнее время вскрывать аппаратуру и коробки с фильмом можно не ранее чем через 1—1,5 часа после внесения их в теплое помещение, т. е. не ранее, чем уравняется температура внутренних частей ап- паратуры и кинофильма с температурой воздуха помещения. В противном слу- чае на поверхности деталей вскрытой аппаратуры и кинофильма образуется конденсационная влага («запотевание»), которая может привести аппаратуру и кинофильм в негодность. 2.2.1. Порядок расстановки и соединения аппаратуры ' 1. Установите либо подвесьте экран, при этом старайтесь поднять его так, чтобы головы зрителей не оказались в пучке света. 2. Поставьте усилитель на стол, штатив или на какую-нибудь другую под- ставку достаточной высоты. При отсутствии штатива площадь крышки стола или подставки должна быть не менее 0,7X0,5 м. Убедитесь в устойчивости по- ложения усилителя на столе (штативе или подставке). 3. Установите кинопроектор на корпус усилителя так, чтобы ножки про- ектора попали в соответствующие гнезда на усилителе. 4. Вингом, расположенным на штампованном основании в тыльной части проектора, скрепите кинопроектор с усилителем. 5. Разверните кронштейны сматывателя и наматывателя до упоров, как показано на рис. 22. 6. Разъедините чемодан громкоговорителя на две части, выньте соедини- тельные кабели, установите громкоговорители возле экрана. 7. Протяните соединительный кабель от основного громкоговорителя к усилителю. Включите колодку кабеля громкоговорителя в панель ГРОМКО- ГОВОРИТЕЛЬ на усилителе. 8. Заземлите специально для этой цели прилагаемым проводником кино- проектор, усилитель и трансформатор согласно схеме на рис. 23. 9. Коротким кабелем (0,5 м) соедините кинопроектор с усилителем, вклю- чив штепсельную вилку кабеля в панель кинопроектора с надписью УСИЛИ- ТЕЛЬ, а колодку с утопленными гнездами — в панель с надписью « ~ 110/220» на корпусе усилителя. 10. Соедините звуковую лампу с усилителем другим кабелем длиной 0,5 м, снабженным на одном конце обычной штепсельной вилкой, а на другом — спе- циальной колодкой с утопленными гнездами. Штепсельную вилку вставьте в гнезда на усилителе, обозначенные «—(х) —>t а колодку — в двухштыревую панель «4 В», расположенную в тыльной части корпуса фонаря кинопроектора. Ручку 12 (рис, 5) установите в положение « W »• Примечание. Для демонстрации кинофильмов с магнитной фонограммой ручку 12 повернуть в положение «М». 26
11. Включите лампу зала в гнезда, обозначенные соответственно ЗАЛ. Примечание. В случае работы аппаратуры с передвижной электростанцией в гнезда ЗАЛ одновременно с лампой накаливания нужно включить эквивалентное балластное сопротивление, обеспе- чивающее равномерную нагрузку электростанции и не допус- кающее чрезмерного повышения напряжения, которое может вывести из строя усилитель. Применение вместо балластного сопротивления электро- нагревательных приборов либо неприспособленных электро- ламп большой мощности категорически запрещается. 12. Поставьте вблизи кинопроектора автотрансформатор, расположив его так, чтобы было удобно наблюдать за показателем напряжения и поддержи- вать напряжение в нужных пределах. Установите ручку регулятора напряже- ния автотрансформатора в крайнее левое положение. С помощью кабеля сое- дините автотрансформатор со штепсельной розеткой питающей цепи. ВНИМАНИЕ! Необходимо следить за тем, чтобы не подать в панель ав- тотрансформатора с обозначением «127» напряжение 220 В, так как автотранс- форматор выйдет из строя, 13. Установите ручку переключателя электроуправления кинопроектора в положение ОТКЛ., а ручку регулятора громкости — в крайнее левое положе- ние (поворотом против часовой стрелки), соедините кинопроектор с автотранс. форматором при помощи специального кабеля. Рис. 22. Схема электрического соединения элементов киноустановки: 1 — к сети; 2 — питание кинопроектора; 3 — питание усилителя; 4 — питание звуковой лампы; 5 — к лампе ЗАЛ; 6 — к громкоговорителю; 7 — от магнитной головки и фотодиода к усилителю 27
Рис. 23. Схема заземления киноустановки: / — от винта заземления автотрансформатора; 2 — от гнезда заземления на усилителе; 3 — от винта заземления на кинопроекторе; 4 — к заземлителю Колодку с гнездами включите в панель на кинопроекторе, а штепсельную вилку — в панель автотрансформатора. Если зрителей меньше 100 человек, включите вилку в панель «30 В». Это увеличит срок службы проекционной лампы. После соединения аппаратуры между собой и включения в сеть доведите с помощью ручки регулятора, расположенной на автотрансформаторе, напря- жение по показателю напряжения до ПО В. Подавать на усилитель и кинопроектор напряжение выше 110—115 В не следует, так как это может привести к аварии усилителя либо кинопроектора. Во время работы кинопроектора следите за тем, чтобы напряжение на выходе автотрансформатора не превышало НО В. ВНИМАНИЕ! При подключении усилителя через кинопроектор к авто- трансформатору следует иметь в виду, что выходное напряжение автотранс- форматора равно НО В. Поэтому колодка предохранителей на усилителе дол- жна быть установлена таким образом, чтобы читалось (не было переверну- тым) обозначение «НО В» (см. также главу IV технического описания комп- лекта типа КЗВП). После включения аппаратуры в сеть необходимо проверить работу кино- установки. Для этого, поворачивая ручку переключателя поочередно во все положения, убедитесь в исправности электроуправления, а также в том, что звуковая лампа горит. 28
Проверку работы звуковоспроизводящего тракта производят, модулируя пучок света, падающий на фотодиод, узкой полоской бумаги, перемещая ее поперек пучка между звуковым барабаном и звуковой оптикой. При этом в громкоговорителе должны воспроизводиться характерные щелчки. Не модулируйте пучок света металлическим предметом или отверткой, так как это может привести к повреждению поверхности звукового барабана либо наружной поверхности линзы звуковой оптики. Ручка регулятора громкости при модуляции должна быть повернута по часовой стрелке вправо, немного не доходя до упора. Вводить регулятор гром- кости до упора (на всю громкость) не рекомендуется во избежание порчи мо- дуляционной катушки громкоговорителя и диффузора. При подготовке кинопроектора к демонстрации кинофильма с магнитной фонограммой работа звуковоспроизводящего тракта проверяется протягивани- ем через звуковой блок куска фильма с магнитной фонограммой. Включите кинопроектор, переводя ручку переключателя электроуправления кинопроектора сперва в положение ЭЛ. ДВИГАТЕЛЬ, а затем в положение ПРОЕКЦИЯ и устанавливайте кинопроектор по экрану. Отвинтите слегка стопорный винт хомута объективодержателя и плавным перемещением объектива вдоль его оси произведите грубую наводку резкости изображения рамки на экране. Затем закрепите объектив стопорным винтом и окончательно наведите резкость с помощью регулировочной гайки 15 (рис. 11). Установка изображения рамки по обрамлению экрана производится в вертикальном направлении с помощью ручки механизма подъема, укреплен- ного в передней части основания, а в горизонтальном — перемещением кино- проектора вместе с усилителем. Проверьте равномерность освещения экрана. Вертикальные цветные поло- сы на экране устраните приближением проекционной лампы к линзе конден- сора, предварительно отжав винты 15 (рис. 14). На такое же расстояние пере- двиньте рефлектор. При пользовании бобинами, у которых на одной щеке круглое, & на дру- гой — квадратное посадочные отверстия, необходимо проверить правильность намотки фильма по расположению перфорационной дорожки относительно по- садочных отверстий. Перфорационная дорожка на таких бобинах при правиль- ной намотке должна примыкать к щеке бобины, имеющей круглое посадочное отверстие. 2 3. ЗАРЯДКА ФИЛЬМА Зарядку фильма в кинопроектор производите согласно схеме, показанной на рис. 24, придерживаясь следующего порядка: 1. Откройте фильмовый канал, потянув на себя ручку защелки объективо- держателя. Проверьте чистоту поверхностей деталей лентопротяжного тракта. Если обнаружен нагар на какой-нибудь поверхности, его необходимо удалить. 2. Насадите бобину с фильмом на ось тормозного устройства подающей бобины до упора и поверните замок оси (рис. 25) на 90°. 3. Вытяните из бобины конец рулона до появления зарядной части рак- корда либо на 1,2—1,5 м в случае отсутствия стандартного раккорда. 4. Уложите фильм в фильмовый канал, расположив прозрачный кадр с надписью ЗАРЯЖАЙ В ОКНО против кадрового окна в фильмовом канале. Прижимая фильм к верхней и нижней накладкам фильмового канала пальцами обеих рук как показано на рис. 26, закройте большими пальцами фильмовый канал. При этом следите за тем, чтобы прижимная рамка не перекосилась. 29
Рис. 24. Схема зарядки фильма: фильм с фотографической фонограммой; т-----фильм с магнитной фонограммой
Рис. 25. Насадка бобины с фильмом на ось тормозного устройства подающей бобины Рис. 26. Укладывание фильма в фильмовый канал Рис. 27. Укладывание фильма на тянущий барабан
5. Возьмите пальцами обеих рук верхний отрезок фильма на расстоянии 10—12 кадров от зажатого фильмовым каналом участка и, выгнув фильм ду- гой, введите его между тянущим барабаном и его роликами до упора, как по" казано на рис. 27» При этом над фильмовым каналом образуется свободная петля, которая не должна быть короче 8—10 кадров. Убедитесь в том, что перфорационные отверстия легли на зубцы барабана. 6. Сделав свободную петлю под фильмовым каналом, набросьте фильм на поддерживающий ролик. Затем, взяв фильм пальцами обеих рук на расстоя- нии 5—6 кадров, согните его в дугу и введите между звуковым барабаном и прижимным роликом. Для этого нужно предварительно приподнять прижим- ной ролик, нажав пальцем на его держатель, как показано на рис. 28. После установки пленки прижимной ролик плавно подвести к гладкому барабану. Рис. 28. Укладывание фильма на звуковой барабан 7. Указательным пальцем левой руки поправьте петлю под фильмовым ка- налом так, чтобы она достигла риски с буквой <М> при магнитной фонограмме и риски с буквой <О» — при оптической фонограмме (рис. 29). Учтите, что от величины этой петли зависит совпадение звука с изображением. Поправляя нижнюю петлю, следите за тем, чтобы не уменьшилась верхняя петля. 8. Протяните фильм при магнитной фонограмме, между двумя роликами и магнитной головкой, а при оптической фонограмме — только вокруг верхнего ролика. —' Рис. 29. Укладывание фильма на задерживающий барабан 32
9. Обогнув качающийся ролик демпфера, введите фильм между задержи- вающим барабаном и его роликами до упора, как показано на рис. 29. Убе- дитесь в том, что перфорационные отверстия легли на зубцы барабана. 10. Протяните фильм через ролики, расположенные перед и под фонарем (рис. 24), и закрепите его конец на бобине наматывателя. Для этого проденьте конец фильма в щель кольца (бобышки) и проверните бобину на 1—2 оборо- та по часовой стрелке. 11. Вращением пусковой ручки проектора проверьте правильность произ- веденной зарядки фильма. 2.4 . ДЕМОНСТРИРОВАНИЕ ФИЛЬМА Убедитесь в правильности произведенной зарядки фильма, установите руч- ку регулятора громкости на усилителе в крайнее левое положение, а регулятор тона — в среднее положение. Проверьте напряжение на автотрансформаторе. Если напряжение измени- лось, установите его регулятором до отметки <110» на шкале показателя на- пряжения. Поверните ручку переключателя электроуправления в положение ЭЛЕК- ТРО-ДВИГАТЕЛЬ, затем в положение ПРОЕКЦИЯ. Не оставляйте переключатель в положении ЭЛ. ДВИГАТЕЛЬ больше 3—4 минут/ Это может привести к перегреву электродвигателя и к аварии. ВНИМАНИЕ! Если при включении кинопроектора электродвигатель не за- пускается, немедленно установите ручку переключателя электродвигателя в по- ложение ОТКЛ. Это может произойти при недостаточном сечении проводов питающей сети, когда включение проекционной лдмпы и электродвигателя вы- зывает значительное падение напряжения в проводах. В помещениях, где провода питающей сети недостаточного сечения, реко- мендуется осуществлять пуск электродвигателя не под нагрузкой, а вхолостую. Для этого нажимом пальца на прилив крышки электродвигателя, выступаю- щий из корпуса фонаря, разъедините фрикционное сцепление электродвигателя с кинопроектором. Затем установите ручку переключателя электроуправления в положение ЭЛЕКТРОДВИГАТЕЛЬ. Через 2—3 секунды, по достижении электродвигателем нормального числа оборотов, освободите прилив электро- двигателя, и пружина восстановит фрикционное сцепление. Только после пуска кинопроектора в ход можно включить проекционную лампу, установив ручку переключателя в положение ПРОЕКЦИЯ. Отрегулируйте резкость изображения на экране и при необходимости по- правьте положение кадра в рамке вращением гайки 8 (рис. 11). Плавным поворотом ручки регулятора громкости по часовой стрелке вклю- чите звук и установите ее в положение необходимой громкости. Не перегружайте громкоговоритель и не допускайте искажения звука чрезмерной громкостью! В процессе демонстрирования необходимо внимательно следить за ходом фильма в кинопроекторе, качеством проекции на экране и поддерживать ра- бочее напряжение. В случае обрыва, сокращения или увеличения свободных петель, а также чрезмерного натяжения фильма при намотке его на бобину наматывателя не- медленно остановите кинопроектор для устранения неполадок. 33
Никогда не поправляйте свободные петли на ходу фильма, так как это может привести к порче перфорационных отверстий или к обрыву фильма. При обрыве фильма не опускайте его на пол, так как неизбежное при этом загрязнение испортит эмульсионный слой фильма и поверхности лентопротяж- ного тракта кинопроектора. При обрыве необходимо перезарядить кинопроектор, выпустив после за- держивающего барабана оборванный конец на длину 1—1,5 м, который нужно подложить под другой конец на бобине и в таком положении намотать, вра- щая бобину по часовой стрелке. Выключать аппаратуру рекомендуется в такой последовательности: пово- ротом ручки переключателя электроуправления в положение ЭЛЕКТРОДВИ- ГАТЕЛЬ выключить проекционную лампу, а когда конец фильма пройдет лен- топротяжный тракт,— повернуть ручку переключателя в положение ОТКЛЮ- ЧЕНО. 2.5 . ПЕРЕМОТКА ФИЛЬМА Перемотка фильма производится отдельным комплектом ручного перема- тывателя, который состоит из моталки и стойки. Для перемотки прикрепите моталку и стойку моталки к столу с помощью струбцин, которыми заканчиваются кронштейны. Моталку прикрепите справа, а стойку моталки — слева на расстоянии приблизительно 600 мм от нее. При- крепляя моталку и стойку моталки, обратите внимание на то, чтобы диски бо- бин, установленные на моталке и стойке, лежали в одной плоскости. Бобину с фильмом, подлежащим перемотке, наденьте на ось стойки мотал- ки, а пустую бобину — на ось ручного наматывателя. Закрепив конец фильма в щели на сердечнике пустой бобины, приступайте к перемотке. Перемотку производите вращением рукоятки моталки против часовой стрелки таким об- разом, чтобы ветвь фильма находилась в верхней части бобин. Фильм при пе- ремотке должен ложиться эмульсионной стороной наружу рулона. В случае намотки фильма на бобины, имеющие на одной щеке круглое, а на другой — квадратное посадочные отверстия, необходимо перемотку вести таким обра- зом, чтобы перфорационная дорожка примыкала к щеке, имеющей круглое посадочнае отверстие. Вращение рукоятки моталки следует производить со скоростью, приблизительно равной одному-двум оборотам в секунду. Торможение подающей бобины рукой во время перемотки рекоменду- ется производить только в случае вынужденной остановки или обрыва фильма. В условиях нормальной перемотки тормозить подающую бобину рукой не рекомендуется, так как это может привести к неравномерной плотности намот- ки и порче эмульсионного слоя фильма. Стойка моталки имеет регулируемый тормоз, обеспечивающий необходи- мое натяжение фильма. 2.6 . С« ЛЕЙКА ФИЛЬМА Склейку фильма производите в следующем порядке: 1. Откройте левый и правый прижимы. Нажимом на кнопку 11 (рис. 21) откиньте средний прижим и снимите скребок. 2. Уложите левый конец фильма эмульсионной стороной вверх так, чтобы он перекрыл окно для резки и лег перфорациями на зубцы пресса. Закройте левый прижим. Уложите правый конец фильма поверх левого крайними пер- форациями на правые два зубца. Закройте правый прижим и произведите об- резку концов ножом, как показано на рис. 30. 34
3. Откройте правый прижим и удалите обрезок правого конца. Закройте прижим, следя за тем, чтобы левый конец остался прижатым и не соскочил с зубцов. Упирая скребок в край правого прижима, как показано на рис. 31, произведите плавным перемещением скребка поперек фильма зачистку высту- пающего конца до полного удаления эмульсии. 4. Откройте прижимы и переложите левый конец фильма на левые зубцы таким образом, чтобы зачистка приходилась против среднего прижима. Закрой- те левый прижим. Уложите правый конец обрезанным краем на зачистку ле- вого конца крайними перфорациями на правые зубцы и закройте правый при- жим. Приподняв правый обрезанный конец фильма (рис. 32), смажьте зачи- щенное место одним мазком кисточки, нанося тонкий слой киноклея. 5. Быстрым движением руки закройте средний прижим, чтобы сработала защелка (рис. 33). 6. Выдержите склейку под прессом около одной минуты, затем откройте все прижимы и снимите с зубцов склеенный фильм, охватив его пальцами так, как показано на рис. 34. Проверяйте прочность склейки, ибо плохая склейка может во время про- хождения через лентопротяжный тракт кинопроектора вызвать неожиданны* перерывы. Для осуществления прочной склейки необходимо применять специальный киноклей. Нитролак или грушевая эссенция для склейки ацетатных фильмов не при- годны. 2.7 . УХОД ЗА КИНОУСТАНОВКОЙ 2.7.1. Чистка элементов кинопроектора Необходимость чистки элементов кинопроектора определяется при осмотре перед началом каждого сеанса, а также в процессе перезарядки частей филь- ма. При этом особое внимание должно быть уделено деталям лентопротяжного тракта, так как часто при пропуске через кинопроектор свежего кинофильма образуется так называемый нагар на поверхности рабочих полей прижимной рамки и фильмового канала. Это положение особенно усугубляется при рабо- те со свежим фильмом, намотанным на 600-метровые бобины. Нагар и пыль, осевшие на рабочих поверхностях деталей лентопротяжного тракта, могут по- вредить поверхность фильма. Загрязненные поверхности оптических деталей резко снижают освещенность экрана и громкость звуковоспроизведения. Порядок проведения чистки деталей лентопротяж- ного тракта. Очистите от пыли и масла наружные поверхности барабанов и роликов. Очищая поверхность барабанов, обратите особое внимание на чистку кромки гладкого барабана, расположенной со стороны фонограммы на фильме, так как даже мелкие пылинки, прилипшие к кромке, пересекая при вращении ба- рабана световой пучок звуковой оптики, будут искажать звуковоспроизведение. Если наблюдается тугой ход роликов, их необходимо снять с проектора металлические ролики промыть, а пластмассовые (если они имеются) — про- чистить. Ролики должны легко вращаться. Не вращающийся при прохож- дении фильма ролик быстро изнашивается (спиливается) по рабочим полям и впоследствии является причиной порчи поверхности фильма. Тугой ход роли- ка 8 (рис, 3), кроме того, ухудшает качество звуковоспроизведения 35
Рис. 30. Обрезка концов фильма перед склейкой Рис. 31. Зачистка концов фильма Рис. 32. Укладка концов фильма для склейки Рис. 33. Закрывание среднего прижим» Рис. 34. Снятие склеенного фильма с пресса
Чтобы снять направляющие ролики, установленные у тянущего и задер- живающего барабанов, сперва удалите барабаны, предварительно отвинтив стопорные винты. Поддерживающий ролик 7 и ролик 8 качающегося держателя демпфера (рис. 3) снимаются после вывинчивания фасонных гаек осей роликов. При- жимной ролик 2 (рис. 5) снимается после выбивки его оси, для чего необхо- димо предварительно снять каретку с роликом. Ролики 1 и 16 (рис. 14), укрепленные на корпусе фонаря, снимите после отвинчивания винтов, удерживающих ролики от осевого перемещения. Промойте металлические ролики в чистом бензине. Ролики, вращающиеся на бронзографитных втулках, промойте первыми, пока бензин не загрязнен промывкой других деталей, чтобы пористая бронзографитная масса не впита- ла в себя грязь. После просушки пропитайте бронзографитные втулки роликов костяным (часовым) или веретенным маслом погружением роликов на 30—40 минут в сосуд, наполненный маслом. После этого ролики протрите насухо салфеткой и, предварительно смазав оси, посадите их на место. Оси металлических роли- ков до смазывания нужно промыть и вытереть от грязи, причем следите за тем, чтобы на их поверхности не осталось ворсинок от салфетки или тряпки, так как прилипнув к осям, они могут препятствовать плавному вращению роликов. Ролики, вращающиеся на стальных шариках, перед сбо.ркой смажьте, за- капывая внутрь отверстия ролика 2—3 капли веретенного масла. Укрепляя барабаны, оставляйте минимальный осевой зазор между ними и подшипниками, для чего, нажимая на барабан в сторону корпуса кинопро- ектора, притяните к себе вал барабана за имеющуюся на конце фигурную шейку. После этого закрепите барабаны стопорными винтами. Чистку фильмового канала производите при откинутом объектнводержа- теле. Перед чисткой фильмового канала поверните ручку кинопроектора до того момента, пока зубцы грейфера спрячутся за поверхность фильмового ка- нала, чтобы при чистке не повредить их. С помощью кисточки или мягкой тряпки вытрите поверхность фильмового канала, накладок, прижимной рамки, подвижного и неподвижного бортов. Кромки кадрового окна на фильмовом канале и прямоугольного окна для про- хода света на прижимной рамке тщательно очистите от пыли и грязи, так как даже самые тонкие ворсинки, застрявшие на кромках кадрового окна, в уве- личенном виде заметны на экране и портят изображение. Если на рабочих полях прижимной рамки окажется нагар, удалите его скребком, изготовленным из листового текстолита, фибры или латуни. Снимать нагар стальным ножом, наждачной бумагой, а также скребком, изготовленным из стали, категорически воспрещается! Порядок проведения чистки оптических деталей. Откройте крышку корпуса фонаря, снимите оправу конденсора с направ- ляющих штырей. Для этого оправу поднимите вверх за фигурную ручку. Наружные поверхности линз протрите мягкой, дважды стиранной флане- левой салфеткой, которую следует хранить специально для чистки оптических поверхностей. Для протирания оптических поверхностей применение тряпок из шерстя- ных тканей недопустимо! Сильно загрязненные, а также замасленные поверхности линз нужно очи- стить с помощью чистой салфетки, смоченной спиртом или эфиром. Если загрязнены внутренние поверхности линз, то конденсор необходимо разобрать, для чего отвинтите три планки, удерживающие линзы, и осторож- но, чтобы не повредить кромки линз, вытряхните их на ладонь левой руки. 37
Сборку конденсора после очистки производите, руководствуясь оптической •схемой, показанной на рис. 15. Линзы следует брать за кромки двумя пальцами так, чтобы не загрязнить очищенные поверхности. Первую линзу установите в специальное гнездо в оправе, вогнутой стороной наружу (к проекционной лампе), затем уложите распорное кольцо. Уложите в оправу вторую линзу меньшей кривизной (боль- шим радиусом сферы) в сторону распорного кольца, распорную пружину и поверх нее — третью линзу меньшей кривизной наружу. Осторожно нажимая на наружную поверхность третьей линзы, сожмите пружину и утопите линзу в оправе. Придерживая ее в таком положении, закрепите винтами планки, обеспечив зазор между линзами. Поверхность меньшей кривизны можно определить, сравнивая размеры отраженного изображения какого-либо освещенного предмета (окно, лампа и т. д.) на одной /и другой стороне линзы. Меньшей кривизне поверхности (большему радиусу сферы) соответствует большее по размеру отраженное изображение и наоборот. Выньте проекционную лампу, протрите чистой тряпкой переднюю поверх- ность рефлектора. Протрите поверхность колбы и установите лампу, а затем конденсор на место. Выньте объектив из объективодержателя, предварительно отжав стяжной винт хомута. Протрите чистой, сухой, мягкой тряпкой наружные поверхности линз объектива, оберегая при этом поверхность линз от прикосновения паль- цев, так как следы, оставленные на поверхности линз, уменьшают освещен- ность экрана. Если почему-либо запылены внутренние поверхности линз, обратитесь в киноремонтную мастерскую для разборки и очистки объектива. Ни в коем случае не разбирайте объектив, так как разборка без доста- точной квалификации и опыта может привести к порче его. Протрите тряпкой, навернутой на деревянную палочку, наружные поверх- ности линз звуковой оптики. При этом следите за тем, чтобы на этих поверх- ностях (особенно на углах) не остались ниточки либо ворсинки от тряпки. Перемещать или вынимать звуковую оптику из хомутика не рекомендует- ся, так как настройка звукочитающего штриха по фильму очень сложна и требует навыка. 2.7.2. Смазка » Для обеспечения нормальной работы кинопроектора необходимо периоди- чески смазывать все трущиеся поверхности механизма и металлических роли- ков. Своевременная смазка обеспечивает легкий ход механизма и увеличе- ние срока службы аппарата. Шарикоподшипники вала ротора электродвигателя, наматывателя и Ося звукового барабана смазывайте густой смазкой — ЦИАТИМ-203. Грейферный механизм, оси металлических роликов, а также валы механизма кинопроекто- ра и шарики в роликах смазывайте костяным либо веретенным маслом. Схема смазки кинопроектора показана на рис. 35. Все смазочные отвер- стия для жидких масел обозначены на кинопроекторе красной краской. Рекомендуется следующий порядок смазки кинопроектора: 1. Заливать во все смазочные отверстия, обозначенные на схеме цифрами от 1 до 13 включительно, по одной-две капли через каждые 40—50 часов ра- боты кинопроектора. 38
Рис. 35. Схема смазки кинопроектора: / — отверстие для смазки оси корпуса наматывателя; 2, 3, 4, 5, 6 — отверстия для* смазки осей шестерен наматывателя и редуктора; 7, 11 — отверстия для смазки втулок оси грейферного механизма; 8 —- отверстие для смазки зубьев шестерен и червяка кар- тера; 9 — отверстие для смазки вала тормозного устройства подающей бобины; 10, 12к 13 — отверстия для смазки втулок осей шестерен картера; 14 — подшипник оси звуко- вого барабана; 15, 16 — подшипники электродвигателя; 17 — подшипник наматывателя; Г — отверстие для смазки пакета фитилей грейферного механизма 2. Смазывать оси металлических роликов и шарики в роликах поз. 2, 4; 9 и 12 (рис. 3); поз. 1 и 16 (рис. 14) одной-двумя каплями масла через каж- дые 40—50 часов работы кинопроектора. ВНИМАНИЕ! При смазывании роликов и элементов механизма, располо- женных вблизи прохождения кинофильма, не допускайте обильной смазки. Выбитая из подшипников смазка может попасть на кинофильм. Замасливание фильма снижает освещенность экрана, громкость звуковоспроизведения и по- степенно приводит фильм в негодность. 3. Пополнять маслом пакет фитилей грейферного механизма через отвер- стие, обозначенное на схеме буквой <Г», после каждых 40—50 часов работы кинопроектора. Для этого введите носик масленки в смазочное отверстие и нажмите дно резервуара масленки два-три раза. Следите за тем, чтобы при заливке масло не перетекало через отверстие или через щели между корпусом грейферного механизма и корпусом фонаря, так как это может загрязнить на- ружные поверхности кинопроектора. 39
4. Смену смазки в местах, обозначенных на схеме цифрами от 14 до 17 включительно (подшипники наматывателя, электродвигателя и оси звукового барабана), производить при ремонте кинопроектора. Подшипники оси звуко- вого барабана смазывать слегка, остальные — до отказа. 5. Смазка зубьев шестерен и червяков кинопроектора производится смаз- кой ЦИАТИМ.-203 каждые 2 месяца. Для смазывания зубьев шестерен и червяка картера нужно снять заднюю крышку картера, отвернув винты, расположенные по ее контуру. Крышки редуктора и кронштейна наматывателя легко снимаются после отвинчивания крепящих их винтов. Смазав зубья шестерен и червяков, проверните механизм проектора руч- кой 6 (рис. 3), убедитесь в том, что смазка нанесена густо и равномерно. По- сле этого установите на место все снятые крышки, плотно привернув их вин- тами. По окончании смазки корпус кинопроектора протрите насухо там, где мас- ло выступило наружу. Смазку кинопроектора в любое время года можно производить одним сортом масла. Смазочные материалы, применяемые для смазки кинопроектора, должны быть чистыми, не бывшими в употреблении и соответствовать стан- дарту. 2.7.3. Регулировка наматывателя Натяжение фильма при намотке существенно влияет на его износ. Обилие царапин на поверхности эмульсионного слоя, а также повреждение перфора- ционной дорожки кинофильма является чаще всего следствием плохой работы наматывателя. Поэтому необходимо следить за тем, чтобы наматыватель ра- ботал спокойно, без рывков и минимальное натяжение фильма было 7&—150 гс для стандартных бобин емкостью 600 и 120 м кинофильма. Натяжение фильма проверяется динамометром. Для того, чтобы отрегулировать натяжение ветви фильма при наматыва- нии, необходимо вращением гайки 4 (рис. 13) добиться такого положения, при котором показания динамометра будут укладываться в нужные пределы. При отсутствии динамометра о величине натяжения фильма можно судить по по- ложению успокаивающих роликов 1 (рис. 14). Если натяжение фильма не вы- ходит за указанные пределы, то державка успокаивающих роликов в течение всего времени намотки будет находиться между упорами, ограничивающими ее ход. При регулировке наматывателя проверьте наличие смазки на диске фрик- циона. При отсутствии смазки наматыватель будет работать рывками. 2.7.4. Регулировка звуковой оптики Звуковая оптика тщательно регулируется на заводе при сборе аппарата и прочно закрепляется в хомутике. Расстройство фокусировки в процессе нор- мальной эксплуатации исключается. Поэтому без достаточных, хорошо прове- ренных оснований производить перерегулировку не рекомендуется. Прежде чем приступить к повторной регулировке звуковой оптики, необ- ходимо убедиться в том, что причиной плохого звуковоспроизведения является расстройство фокусировки. Для этого проверьте чистоту поверхностей оптиче- ских деталей звуковой оптики, правильность посадки (отсутствия перекоса) -40
звуковой лампы в патроне и достаточность яркости пучка света, падающего «а фотодиод, а также убедитесь в полной исправности усилителя и громкого' ворителя. Проверку звуковой оптики произведите при включенной звуковой лампе и работающем усилителе. Правильность фокусировки читающего штриха звуковой оптики проверя- ется пропуском склеенного кольца контрольного фильма с частотной фотогра- фической фонограммой 6300 Гц. Для этого зарядите кольцо в кинопроектор через все барабаны и ролики согласно схеме зарядки фильма (рис. 24). Вклю- чите кинопроектор, поставив ручку переключателя в положение ПРОЕКЦИЯ, а регуляторы громкости и тона—в положение наибольшей громкости и наилуч- шего пропускания высоких частот. Если фокусировка звуковой оптики правильна, то при пропуске кольца в громкоговорителе будет слышен звук высокого тона достаточной громкости и сочности (без хрипов). Если же звук высокого тона отсутствует или слышен тихо, без характерного свиста, то это указывает на расстройство фокусировки. Повторную регулировку звуковой оптики, в случае необходимости, про- изводите при заряженном в кинопроектор кольце контрольного фильма следу- ющим образом: отверните отверткой винт, стягивающий хомутик крепления звуковой оптики, включите кинопроектор. Перемещением оправы оптики вдоль отверстия и поворотом ее вокруг оси найдите положение наибольшей рез- кости (наименьшей толщины) штриха и перпендикулярности его ведущему краю фильма. Точность и правильность фокусировки в процессе перемещения оптики определяется по звуку частотной фонограммы в громкоговорителе. Наибольшая громкость и сочность звука высокого тона соответствует правиль- ной фокусировке звуковой оптики. В отрегулированном положении заверните стяжной винт хомутика до отказа. При отсутствии контрольного фильма с частотной фонограммой для регу- лировки можно воспользоваться обычным проверенным фильмом с хорошо за- писанной фонограммой музыки и речи. Наибольшая громкость и внятность звука в громкоговорителе при регулировке укажут на правильное положение звуковой оптики. Поперечное положение звукочитающего штриха относительно фонограммы регулируется перемещением кронштейна 9 (рис. 5). Правильная установка про- веряется на слух пропуском склеенного кольца контрольного фильма «Маяк». Правильному положению штриха звуковой оптики на фильме будет соот- ветствовать отсутствие звука в громкоговорителе. Если слышен звук высокого тона — это значит, что штрих сдвинут в сторону неперфорированного края; если же будет слышен низкий тон — штрих смещен в сторону кадров. Винта- ми 6 (рис. 5) перемещайте плавным вращением кронштейн 9 со звуковой оп- тикой 7 и звуковой лампой 8 до полного исчезновения звуков. 2.7.5. Регулировка магнитной головки Магнитная головка регулируется на заводе и в процессе эксплуатации не расстраивается. Изношенные магнитные головки заменяются без регулировки. 2.7.6. Смена ламп и регулировка осветительной системы Для смены проекционной лампы, в случае перегорания ее или чрезмерного потемнения колбы, откиньте крышку корпуса фонаря, возьмите палицами верх- 41
нюю часть баллона лампы, одновременно нажимая на него сверху вниз. Затем, повернув колбу против часовой стрелки, выньте лампу из патрона. После установки новой лампы проверьте правильность центровки тела на- кала относительно оптической оси проекционно-осветительной системы. Для этого посмотрите через темнокрасное стекло в объектив при включенной про- екционной лампе: правильной центровке лампы соответствует полное заполне- ние зрачка объектива горящими нитями лампы. В случае смещения нитей лам- пы от центрального положения освободите винты 15 и 17 (рис. 14) и перемес- тите лампу вверх или в сторону до равномерного заполнения зрачка объ- ектива. Отжав винты, крепящие рефлектор 7, перемещайте его до заполнения про- межутков между нитями лампы их изображением. Для смены сгоревшей звуковой лампы снимите крышку и поверните на 1/4 оборота пластмассовую гайку патрона. Затем поворотом по часовой стрел- ке удалите лампу из патрона. Отворачивать пластмассовую гайку больше чем на 1/4 оборота не следует, так как это может затруднить последующую уста- новку новой лампы. Новую лампу устанавливайте так, чтобы узкий выступ установочного фланца попал соответственно в узкий паз патрона. Лампу поверните до упора против часовой стрелки, пока она не займет устойчивое положение между упорами, и затяните гайку. При необходимости лампу перерегулируйте (см. «Регулировка звуковой оптики»). 2.7.7. Проверка лентопротяжного тракта Качество кинопроекции проверяется пропуском оптического контрольного фильма, с помощью которого можно определить неустойчивость («качание») изображения на экране, наличие тяги обтюратора и качество проекционного объектива. О величине неустойчивости изображения можно судить при проекции кон- трольного фильма по резко очерченным линиям на большом экране, приложив обыкновенную миллиметровую линейку. При экране шириной 2 м максимально допустимая неустойчивость изображения не должна превышать 4 мм в гори- зонтальном к 6 мм в вертикальном направлениях. Если неустойчивость изо- бражения превосходит указанную величину, то причиной этого является чрез- мерный износ зубцов грейфера или недостаточное торможение фильма при- жимной рамкой и подвижным бортом. В этом случае следует проверить, не за- клинился ли, вследствие накопления грязи, подвижный борт, который должен легко передвигаться и прижимать как новый, так и усушенный до 1% (шири- ной до 15,84 мм) фильм. Если подвижный борт не прижимает фильм, горизон- тальное «качание» неизбежно. Торможение в фильмовом канале проверяется по статическому усилию протягивания фильма, которое должно быть в пределах 0,5 Н (40—50 гс). Для этого зажмите в фильмовом канале кусок фильма длиной 150—200 мм с привязанной на конце гирькой 40—50 г. Вместо гирьки можно использовать какие-нибудь детали (гайки, шайбы) такой же массы. Затем вращением пус- ковой ручки кинопроектора выведите зубцы грейфера из фильмового канала. Кусок фильма с подвешенной гирькой должен остаться неподвижным, а при незначительном увеличении груза (добавление массы на 5—10 г)—медленно сползать вниз. В случае избыточного или недостаточного торможения необхо- димо сменить пружины, укрепленные на штырях прижимной рамки. 42
Проверку лентопротяжного тракта на износ фильма производите пропус- ком склеенного кольца фильма 100%-ной годности. Кольцо пропускайте через лентопротяжный тракт не менее 100 раз, после чего не должно быть заметных повреждений перфорации, а также царапин на поверхности изображения и фонограммы. Повреждения перфорации могут- быть нанесены зубцами грейфера или ба- рабанов, а царапины поверхности изображения и фонограммы—изношенными полями барабанов, роликов и каналов, в зависимости от того, на какой сто- роне фильма эти повреждения замечены. Дефектные ролики или каналы, являющиеся причиной повреждения (цара. пания) поверхности фильма, можно определить по внешнему виду. Забоины, царапины и потертости хромового покрытия на рабочих полях деталей лентопротяжного тракта недопустимы. Детали, имеющие повреждения хромового слоя, должны быть сняты с аппарата и заменены другими во избе- жание дальнейшей порчи фильма. Если образовались канавки на бортах фильмового канала, необходимо пе« реместить рабочие участки. Для этого отвинтите жесткий борт и переставьте его другой стороной. Жесткий борт может быть переставлен три раза. 2.7.8. Регулировка фрикционного сцепления По мере износа резинового обода ведущего шкива электродвигателя ос- лабляется сцепление его с ведомым шкивом кинопроектора. В некоторых слу- чаях ослабление сцепления может привести к тому, что механизм кинопроек. тора перестанет вращаться. Для восстановления нарушенного сцепления ото- жмите контргайку регулировочного винта 15 (рис. 2) и медленно вращайте винт против часовой стрелки до тех пор, пока механизм кинопроектора не нач- нет вращаться с нормальной скоростью при полной нагрузке (с фильмом). В таком положении зажмите контргайку, Полностью отвинчивать регулировочный винт, чтобы он не касался непод- вижного упора и, следовательно, оставлять фрикционное сцепление только под непосредственным воздействием замыкающей пружины категорически запре- щается/так как в этом случае ускоряется износ подшипников грейферного ме- ханизма. Если резиновый обод ведущего шкива износился настолько, что заметно понизилась скорость транспортирования фильма, его необходимо сменить. О понижении скорости можно судить по оборотам зубчатого барабана, который должен вращаться со скоростью 150 об/мин. 2.7.9. Регулировка выхода зубьев грейфера Регулировку производите следующим образом: откройте фильмовый канал; установите рамку грейфера 7 (рис. 7) в положение «Выход зубьев»; ослабьте стопорные винты червяка 21 (рис. 2) и кольца, ограничивающего продольное перемещение вала грейферного механизма; отрегулируйте величину выхода зубьев грейфера над рабочей плоскостью фильмового канала, перемещая вдоль оси вал грейферного механизма. Выход зубьев должен быть в пределах от 1 до 1,25 мм; закрепите на валу червяк и кольцо, при этом продольный вала дол- жен быть не более 0,03 мм. 43
Регулировка усилительного устройства, автотрансформатора и уход за экраном описаны в соответствующих инструкциях по эксплуатации. 2.7.10. Укладка и транспортировка аппаратуры Разъединив аппаратуру, уложите соединительные шланги и все находив- шиеся в пользовании принадлежности по местам в чемоданах аппаратуры. Шланги соединения автотрансформатора с сетью, автотрансформатора с кино- проектором, кинопроектора с усилителем, громкоговорителя с усилителем и провод заземления уложите в чемодан громкоговорителя. Бобины укрепите на специальных осях на внутренней части чемодана (рис. 36) громкоговорителя Штырь заземления уложите в чемодан громкоговорителя* Комплект ручного перематывателя укрепите на доске чемодана громкого ворителя с помощью струбцин, как показано на рис. 36. Винты струбцин крон- штейнов должны быть зажаты до отказа, чтобы избежать болтания и само- отвинчивания комплекта перематывателя во время транспортировки. Перед укладкой моталки в чемодан громкоговорителя отвинтите гайку с накаткой, крепящую рукоятку, и, повернув ее, закрепите так, чтобы рукоятка не выступала за пределы плоскости кронштейна. После укрепления кинопроектора ко дну чемодана проверьте укладку всех принадлежностей (рис. 37 и 38), закройте чемодан. Киноаппаратуру при переездах можно перевозить любым видом транспор. та при непременном соблюдении определенных мер предосторожности. При перевозке избегайте толчков и резких ударов, а также берегите аппаратуру от проникновения сырости и пыли. Не ставьте чемоданы на мокрую землю и не оставляйте их под открытым небом. В случае длительного хранения все нелакированные металлические части аппарата смажьте тонким слоем жирового солидола УС2, либо пушечного са- ла. Смазка должна быть не загрязнена и обязательно проверена на отсутствие кислот и щелочей. Кронштейн наматывателя плотно прижмите к крышке фонаря, расцепляя этим шкив электродвигателя и шкив обтюратора. Чемоданы при хранении ставьте обязательно в рабочем положении (руч- ками вверх) с небольшими интервалами между ними. Киноустановка должна храниться в сухом помещении при температуре от + 1 до +40°С. Не устанавливайте киноаппаратуру вблизи отопительных приборов.
Рис. 36. Громкоговоритель в чемодане: I — чемодан громкоговорителя; 2 — усилитель; 3, 4 — бобины; 5 — ручная мотддкд; б — соединительные кабелд; 7 — стойка мотадки
6 Рис. 37. Кинопроектор в чемодане: / __ чемодан; 2 — кинопроектор; 3 — салфетка для чистки опти- ки; 4 — руководство по эксплуата- ции и упаковочный лист; 5 — запасные проекционные лампы; 6 — запасные звуковые лампы; 7 — пресс для склеивания филь- ма; 8 — щиток с принадлежно- стями Рис. 38. Щиток с принадлежностями: 1 бутБллкаиг 1*аелом2 2 — отвертка 7 мм; 3 — отвертка 4 мм; 4 — бутылка с кийо- 4 клее>; 5 — масленка; 6 — ключ гаечный Юнх
2.8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Неисправность Причина Метод устранения 1 2 3 Не работает кинопроектор Перегорел предохранитель на авто- трансформаторе вследствие короткого замыкания в проводах питания про- ектора либо усилителя С помощью контрольной лампы прове- рить соединительные шланги, а также монтажные провода электроуправления кинопроектора согласно схеме рис. 19 При включении шланга авто- трансформатора в сеть сгорает групповой предохранитель на общем щите питания электро- проводки помещения В одном из элементов комплекта кинопередвижки возникло короткое замыкание в питающих проводах при несоответствующем по силе тока пре- дохранителе на автотрансформаторе После устранения короткого замыка- ния сменить предохранитель Электродвигатель не работает Плохой контакт в переключателе электроуправления; Вскрыть переключатель, почистить наж- дачной бумагой рабочую поверхность контактов и поджать их; пробит один из конденсаторов вспомогательной обмоткц распаять конденсаторы и с помощью омметра или контрольной лампы (мощ- ностью не менее 100 Вт) определить про- битый конденсатор и заменить его Не горит проекционная лампа Перегорела лампа; Убедиться в целости лампы, открыв крышку фонаря. При необходимости за- менить ее; плохой контакт в переключателе электроуправления вскрыв переключатель, почистить наж- дачной бумагой поверхность контактов и поджать их ।
1 2 3 Не горит звуковая лампа Нет контакта в штепсельном соеди- нении соединительного шланга «кино- проектор—усилитель»; сгорел предохранитель на усили- теле Определить с помощью контрольной лампы целость соединений проводов, за- тем поджать гнезда; установить новый предохранитель. Ес- ли же новый предохранитель сразу сго- рит, значит, произошло короткое замыка- ние внутри усилителя (пробит конденса- тор, пробита обмотка в силовом транс- форматоре и пр.). В этом случае следует обратиться в киноремонтную мастерскую Электродвигатель работает, а Не отрегулировано фрикционное Отрегулировать сцепление, пользуясь механизм не вращается сцепление электродвигателя с проек- тором указаниями раздела «Регулировка фрик- ционного сцепления» Бобина наматывателя не вра- щается или тянет слабо Ослаб фрикцион наматывателя Подтянуть гайку 4 (рис. 13) Бобина наматывателя враща- ется рывками Нет смазки на фрикционном диске Отвернуть гайку 4 (рис, 13), припод- нять корпус наматывателя и смазать вой- лочную шайбу 6. При необходимости про- чистить Механизм идет туго при вра- щении от руки, электродвига- тель с ходу не берет аппарат Обтюратор цепляет за бленду; долго не смазывался механизм про- ектора Отогнуть обтюратор; залить масло, прокрутить аппарат вруч- ную за пусковую ручку, а затем вклю- чить проектор, предварительно расцепив на время пуска электродвигателя фрик- ционное сцепление
сО 1 2 3 Шум механизма кинопроек- тора Изношены рамка и диск грейфера Обратиться в киноремонтную мастер- скую Неустойчивое изображение на экране На прижимной рамке и в фильмо- вом канале образовался нагар; Очистить нагар; износ зубцов рамки грейфера; обратиться в киноремонтную мастер- скую для смены рамки грейфера; кинопроектор вибрирует пустить кинопроектор без фильма. Ес- ли при этом пучок света качается, уста- новить устойчиво кинопроектор и усили- тель Экран слабо освещен Почернела колба проекционной лам- пы; Сменить ламлу; загрязнены линзы конденсора и объектива; прочистить; загрязнен рефлектор вычистить Изображение нерезкое по все- му экрану Объектив не отфокусирован по эк- рану; ' Отфокусировать; Изображение нерезкое толь- ко в части экрана линзы объектива загрязнены, запо- тели Нагар в фильмовом канале вытереть чистой тряпкой наружные по- верхности линз ОБЪЕКТИВ НЕ РАЗБИРАТЬ! Счистить нагар
2 3 Сечется перфорация фильма, фильм рвется, раббта кинопро- ектора сопровождается стреко- чущим звуком Отсутствуют свободные петли над фильмовым каналом или под ним; плохая склейка фильма; Остановить кинопроектор и перезаря- дить фильм; оборванный конец просунуть под ко- нец, намотанный на бобину, после чего сделать один-два оборота; низкая техническая годность филь- ма устранить невозможно Верхняя петля увеличивает- ся, нижняя — уменьшается Зубья грейфера мало выходят за плоскость рабочих полей фильмового канала; Устранить в киноремонтной мастерской повреждено больше двух рядом стоящих перфораций на фильме остановить аппарат и при выведенных зубцах грейфера потянуть нижнюю пет- лю вниз Царапины на фильме Нагар в фильмовом канале; Очистить; некоторые ролики не вращаются; прочистить и смазать; изношены детали фильмового кана ла заменить. До устранения неисправно» сти демонстрирование фильма прекра- тить! Отсутствует звук Не горит звуковая лампа; Проверить целость звуковой лампы или надежность контакта. При необхо- димости заменить лампу;
1 2 3 В громкоговорителе слышен посторонний прерывистый звук с частотой 24 Гц Искажается звук не попадает свет на фотодиод; неисправность усилителя Световой штрих звуковой оптики смещен в сторону кадра Плохая работа механического филь- тра (звук «плавает»); неправильная фокусировка звуко- вой оптики (не слышны высокие то- на); неисправность усилителя проверить чистоту оптической поверх- ности звукового тракта. Если обнару- жатся пыль, грязь—очистить; см. техническое описание усилителя Отрегулировать согласно разд. «Регу- лировка звуковой оптики» Промыть подшипники оси звукового барабана и обеспечить легкое вращение ролика 8 (рис. 3); отфокусировать, руководствуясь указа- ниями разд. «Регулировка звуковой оп- тики»; см. техническое описание усилителя Примечание. Для устранения неполадок, вызывающих порчу фильма, необхо- димо остановить кинопроектор. Если устранить дефект не удает- ся, прекратить демонстрирование фильма и обратиться в кино- ремонтную мастерскую. сл
ND 2.9. КАТАЛОГ ИЗНАШИВАЮЩИХСЯ ЧАСТЕЙ КИНОПРОЕКТОРА ТИПА П16П1 Наименование Общий вид Обозначение Количество на 1 аппарат Фильмовый канал | ПП-16-2. 04-23 Рис. 6, поз. 5 1 Колодка 1о о п ’ ПП-16-1. 04119 Рис. 6з поз. 4 и 13 2 Борт жесткий L-У 1.J ЯП ПП-16-2. 04-19 Рис. 6; поз. 3 !
Наименование Общий вид Рамка грейфера Диск грейфера Кулачок грейфера со штифтом Направляющая грейфера сл со
Обозначение Количество на 1 аппарат ПП-16-2. сб. 04-01 Рис. 6; поз. 9 1 16-ЗП.04006 Рис. 6; поз. 11 1 16-ЗП.04508 Рис. 6; поз. 10 1 16-ЗП.04005 Рис. 6; поз. 12 2
Наименование Общий вид сл Барабан тянущий Барабан задерживающий Шестерня верхняя со втулкой (спираль левая) Шестерня нижняя со втулкой (спираль пра- вая)
Обозначение Количество на 1 аппарат 16-ЗП5.01513 Рис. 4 1 16-ЗП.01504 Рис. 4 1 ПП-16-4. сб. 01-04 Рис. 2; поз. 19 1 ПП-16-4. сб. 01-05 Рис. 2; поз. 25 1
Наименование Общий вид Шестерня паразитная Шестерня со втулкой (редуктора) Шестерня со втулкой (фрикциона наматыва- теля) Шайба компенсационная
Обозначение Количество на 1 аппарат ПП-16-4. 01-09 Рис. 2; поз. 24 1 ПП-16-1М. сб. 11-02 Рис. 2; поз. 6 1 ПП-16-2. сб. 09-06 Рис. 13; поз. 7 1 ПП-16-2. 03-06 1
Наименование Общий вид Червяк (редуктора) Ролик со втулками (при- жимной) Ролик (картера) Ролик (звукоблока)
Обозначение Количество на 1 аппарат ПП-16-2.00-05 Рис. 2; поз. 7 П16П1.01.02.110 Рис. 5; поз. 2 П16П1.01.01.100 (пласт- массовый), ПП-16-1,01560 (метал- лический) Рис. 3; поз. 2». 4, 9 и 12 П16П1 01.02.060 Рис. 3; поз. 13 4
Наименование Общий вид Ролик (звукоблока) Ролик (звукоблока) Ролик (фонаря) Диск фрикциона (нама- тывателя)
Обозначение Количество на I аппарат П16П 1.01.02.070 Рис. 3; поз. 7 П16П1.01.02.055 Рис. 5; поз. 12 (под ручкой) П16П1.01.00.140 (пласт- массовый), ПП-16-1.06521 (метал- лический) Рис. 14; поз. 1 ПП-16-2. 09-08 Рис. 13; nos. 5 I
Наименование Общий вид Шкив фрикциона (элек- тродвигателя) Втулка (осей зубчатых барабанов) Втулка (оси шестерни паразитной) Втулка (оси обтюратора задняя)
Обозначение Количество на I аппарат ЭА09.03501 Рис. 2; поз. 18 (при питании от сети 60 Гц) —Э АО-12.03501 1 16-ЗП.5.01019 2 16-ЗП-5.01050 1 16-ЗП-5.01020 1
Наименование
Обозначение 1ГВ29.000 1 ПП-16-2. 03-15 Рис. 6; поз. 20 1 ПП-16-2. 04-20 Рис. 6; поз. 19 1 ПП-16-2. 04-21 Рис. 6; поз. 17 1 ПП-16-1М. сб. 00-05 Рис. 2; поз. 5 1
Общий вид S -------------------- Наименование Шестерня со втулкой (наматывателя] Втулка (оси обтюратора передняя) Переключатель Борт прижимной Веней
Обозначение Количество на 1 аппарат ПП-16-2. сб. 09-07 Рис. 6; поз. 6 1 ПП-16-2.01-03 1 П-37.00-00 Рис. 18 I ПП-16-2. сб. 04-04 Рис. 2; поз. 4 1 ПП-16-4. 01-15 Рис. 4; поз. 2 2
2.10. КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТЕЙ КИНОПРОЕКТОРА ТИПА П16П1 № п/п Наименование Кол. Местонахождение 1. Отвертка 4 мм 1 Чемодан кинопроектора 2. Отвертка 7 мм 1 » > 3. Ключ гаечный 8—10 1 » > 4. Масленка 1 » » 5. Бутылка с кппоклсем- 1 » > 6. Бутику я с маслом 1 » > 7. Прессик для склейки пленки 1 » > 8. Салфетка 1 » » 9. Лампа накаливания кинопроекци- онная 2 » > 10. Лампа накаливания (звуковая) 5 И. Бобина на 120 м пленки 1 Чемодан громкоговорителя 12. Бобина на 600 м пленки 1 » » 13. Соединительный кабель 1 » > 14. Стойка перематывателя 1 » > 15. Моталка ручная 1 > э 61
3 . ПАСПОРТ Научно-производственное объединение «Экран» Одесский завод «Кинапэ Отдел технического контроля СВИДЕТЕЛЬСТВО о приемке кинопроектора Типа П16П1, заводской №. Кинопроектор испытан, отвечает требованиям технических условий и при- знан годным к эксплуатации. Представитель ОТК Дата выпуска «. СВИД ЕТЕЛЬСТВО о комплектации и консервации киноустановки «Украина-5» Киноустановка укомплектована и законсервирована согласно техническим условиям. Срок эффективности консервации — 1 год. Представитель ОТК Дата комплектации и консервации 63
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Одесский завод «КИНАП» гарантирует соответствие кинопроектора П16П1 и киноустановки «УКРАИНА-5» требованиям технических условий в течение 2000 часов работы, но не более 2,5 года со дня отгрузки с завода при соблю- дении потребителем правил хранения, монтажа и эксплуатации, указанных в руководстве по эксплуатации. В течение гарантийного срока завод обязуется безвозмездно устранять недостатки, выявленные в кинопроекторе и установке. По согласованию сторон недостатки могут быть устранены потребителем за счет предприятия-изготовителя. Претензии по качеству принимаются при условии соблюдения потребите- лем требований «Инструкции о порядке приемки продукции производственно- технического назначения и товаров народного потребления по качеству», ут- вержденной постановлением Государственного арбитража при Совете Мини- стров СССР от 25 апреля 1966 г. № П-7.
ДЛЯ ЗАМЕТОК 65
ДЛЯ ЗАМЕТОК 66
СОДЕРЖАНИЕ Стр 1. Техническое описание . 3 1.1. Введение , 3 1.2. Назначение . 3 1.3. Состав киноустановки . 3 1.4. Технические данные .... 3 1.5. Конструкция кинопроектора типа П16П1 4 1.5.1. Лентопротяжный механизм . 5 1.5.2. Звуковой блок ... 8 1.5.3. Грейферный механизм . . 10 1.5.4. Держатель объектива .... 14 1.5.5 Тормозное устройство подающей бобины !•> 1.5.6. Наматыватель ............................. 15 1.5.7. Фонарь с осветительной оптикой 17 L5.8. Электродвигатель . . .19 1.5.9. Электроуправление . 2| 1.5.10. Чемодан кинопроектора ... .22 1.5.11. Инструмент и принадлежности . . 24 2. Инструкция по эксплуатации . . 24 2.1. Введение ....................................... ,24 2.2. Подготовка к сеансу и указания по технике безопасности ......................................... 26 2.2.1. Порядок расстановки и соединения аппаратуры . 26 2.3. Зарядка фильма .................29 2.4. Демонстрирование фильма . . 33 2.5. Перемотка фильма ... 34 2.6. Склейка фильма .... 34 2.7. Уход за киноустановкой ... 35 2.7.1. Чистка элементов кинопроектора . 35 2.7.2. Смазка .................................. ,38 2.7.3. Регулировка наматывателя ... .40 2.7.4. Регулировка звуковой аптики . 40 2.7.5. Регулировка магнитной головки ... 41 2.7.6. Смена ламп и регулировка осветительной системы . .................... 41 2.7.7. Проверка лентопротяжного тракта . . 4*2 2.7.8. Регулировка фрикционного сцепления 43 2.7.9. Регулировка выхода зубьев грейфера 43 2.7.10. Укладка и транспортировка аппаратуры . 44 2.8. Возможные неисправности и методы их устранения . 47 2 9. Каталог изнашивающихся частей кинопроектора типа П16П1............................................ 52 2.10. Комплект запасных частей, инструмента и принад- лежностей кинопроектора типа П16П1 . . 61 3. Паспорт ......................................... .63 67
Редактор Л. Колесникова Техн, редактор Л, Колесникова Корректор А. Геренштейн Одесский облполиграфиздат 270001, Одесса, ул. Пушкинская, 19. Сдано в набор 20-12-79 г. Подп. к печати 20-12-79 г. Формат 60/841б. Объем 4,25 п. л. Тираж 5000. Изд. № 01488. Заказ 12247. Типография г. Белгорода-Днестровского, ул. Дзержинского, 45.
Рис. 36 Чемодан с принадлежностями: f,<? oaouHhi, з - усилитель ц - сг пои л-о потомки, 5-парная моталка, 6 -\адсли 'оЬориитсй, 7 лио/тл abmofrpQHcainunamop-KUHOopot ктор, -5 Ороиис г~П6'О1 а 1/ ПГЛЬНЫО коде in ВНИМАНИЕ! Данная киноустановка укомплектована усовер- шенствованной звуковос- производящей аппарату- рой, оснащенной новыми । ромкоговорителями. В связи с этим в комплект „киноустановки введен до- полнительный чемодан для укладки принадлеж- ностей и составных ча- стей звуковоспроизводя- щей аппаратуры, которые в киноустановках преж- них выпусков размеща- юсь в чемодане громко- ।оворителя Общий вид дополни- 1ельною чемодана при- водится на прила! аемом рисунке.
Портативную
киноустановку «ПУ-16-4» выпускал с 1968 года Киевский завод «Кинап». Позволяет
демонстрировать немые и звуковые 16 мм фильмы, с оптической или магнитной
фонограммой. В составе установки: кинопроекционный аппарат «ПУ-16-4», усилитель
звука, выносной громкоговоритель, электропитающее устройство и рулонный
экран. Скорость воспроизведения кинофильма 24 кадра в секунду. Кинопроектор
может работать с бобинами на 120 и 600 метров киноплёнки. Питание от сети
220 В. Кроме кинопроектора, остальное оборудование производства ЛОМО и
других предприятий.
———
#1
Кинопроектор «Школьник ПУ 16-4» предназначен для демонстрации черно-белых, цветных, звуковых или немых фильмов в небольших помещениях. Прямое назначение — кинофикация учебного процесса в школах, демонстрация фильмов в аудитории до 50 человек. Проектор «Школьник» предназначен для демонстрирования фильмов с 16-мм кинопленки. Перемотка фильма ручная.
#2
- Производитель: Завод «Кинап»
- Годы производства: 1960-е — 1970-е гг.
- Частота проекции: 16 и 24 кадр/с
- Лампа: К-21Х150
- Звуковой блок: звукочитающая оптика и стабилизатор скорости
- Емкость катушек: на 120 м и 600 м
- Питание: от сети 220 В
- Потребляемая мощность: 300 Вт
#3
В конце 1950-х годов, значительно выросло использование в учебном процессе кинофильмов. Киностудии снимали учебные фильмы для школ и вузов, копировальные фабрики освоили массовую печать 16-мм звуковых фильмокопий.
Мальцев Д.В. Об учебном кино в 1930–1980-е годы по материалам газеты «Правда». 2011 год
#7
- Световой поток недостаточен в малозатемненном классе. Всего 150 лю, где желательно 350 лю.
- Вес кинопроектора составлял 10 кг, что создавало трудности при переноске.
- Кинопроектор не приспособлен для 600 метровых бобин: при демонстрации с таких катушек кинопроектор терял устойчивость и электродвигатель начинал плохо тянуть.
#10
Кинопроектор «Школьник ПУ 16-4»
#4
Рисунок из руководства к эксплуатации

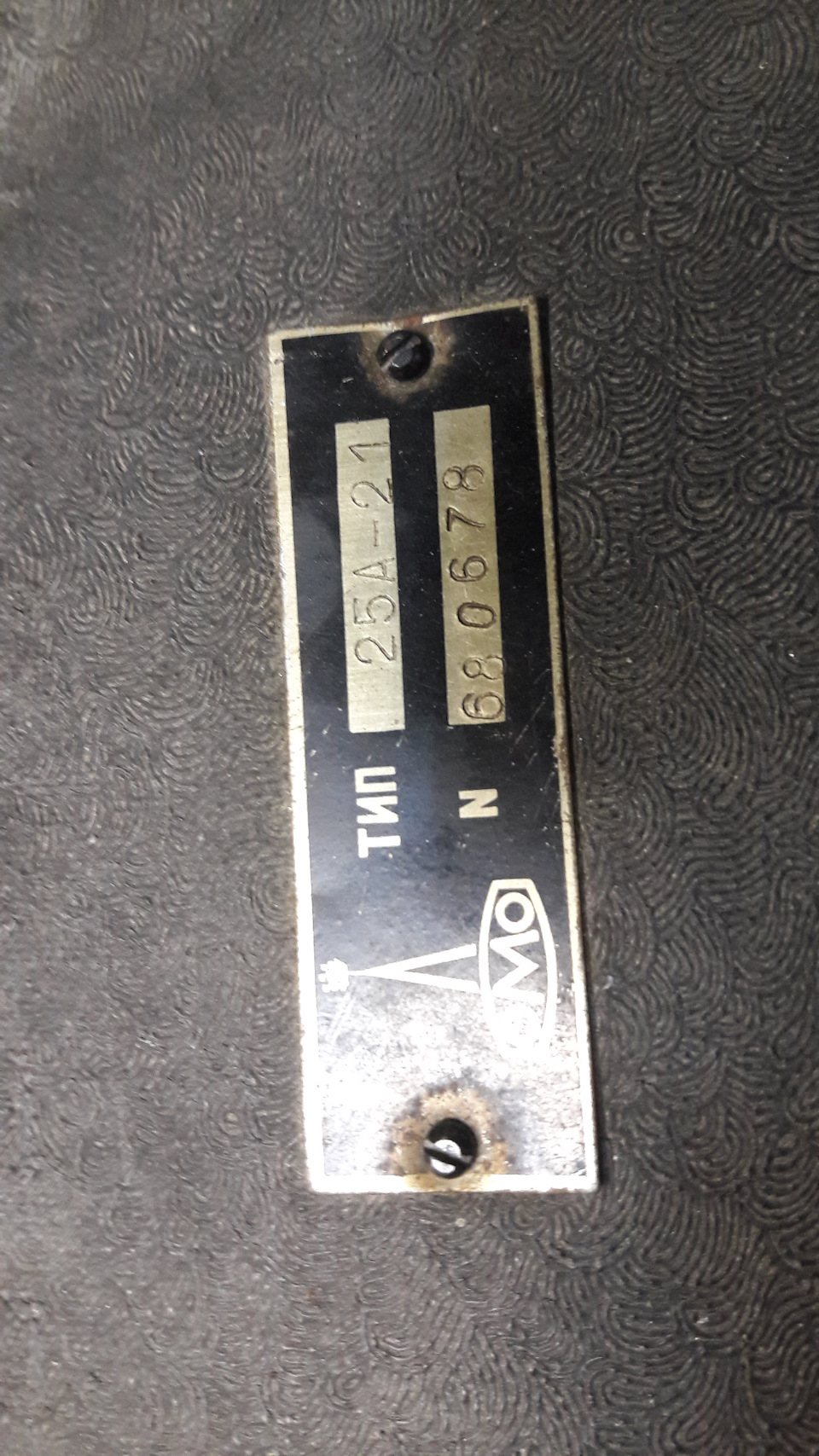

В состав установки входят: Кинопроекционный аппарат «ПП-16-4», усилитель звука 90У-5, выносной громкоговоритель (АС) «25А-21», электропитающее устройство «15М-20», экран 1,5×1 м. Все механизмы проектора приводятся в движение электродвигателем мощностью 25 ватт. Число оборотов — 2880 в минуту.
#8

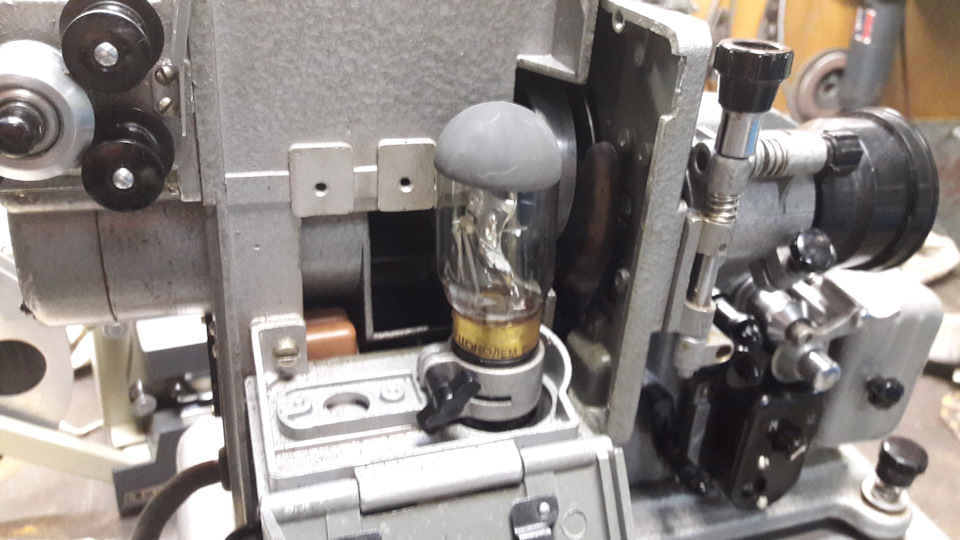

В модели ПУ-16-4 использована лампа новой конструкции К-21Х150, которая выпускалась для портативных кинопроекторов и применялась так же в аппаратах «Радуга», «Каштан», «Квант».
#11
Кинопроектор «Школьник ПУ 16-4»
#5
Свердловский областной фильмофонд
