частотный преобразователь Инструкция по эксплуатации…

Инструкция по эксплуатации, Smvector – частотный преобразователь Чат поддержки

• Изображение
• Текст

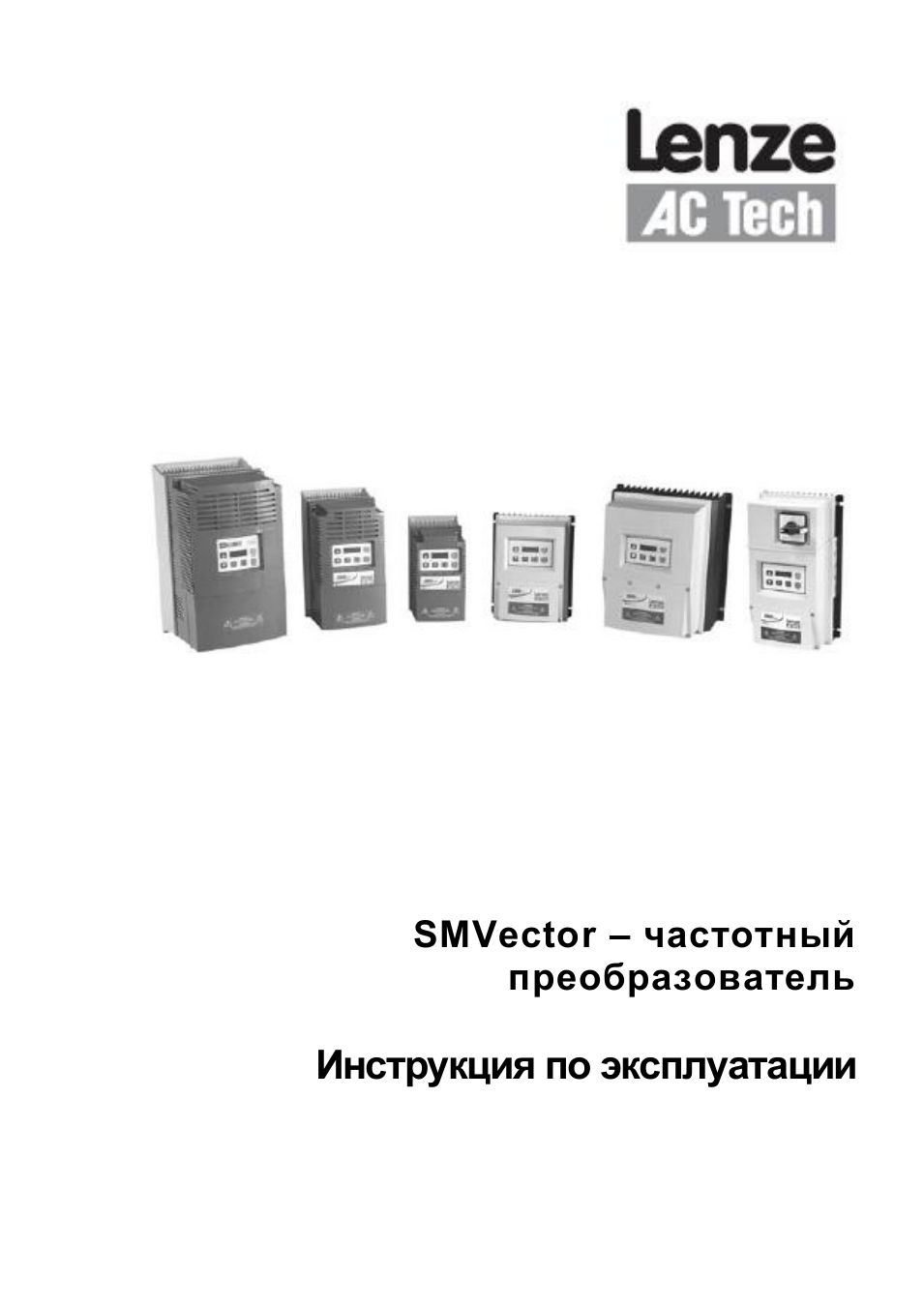

SMVector – частотный

преобразователь

Инструкция по эксплуатации

2

SV01

Lenze

AC Tech

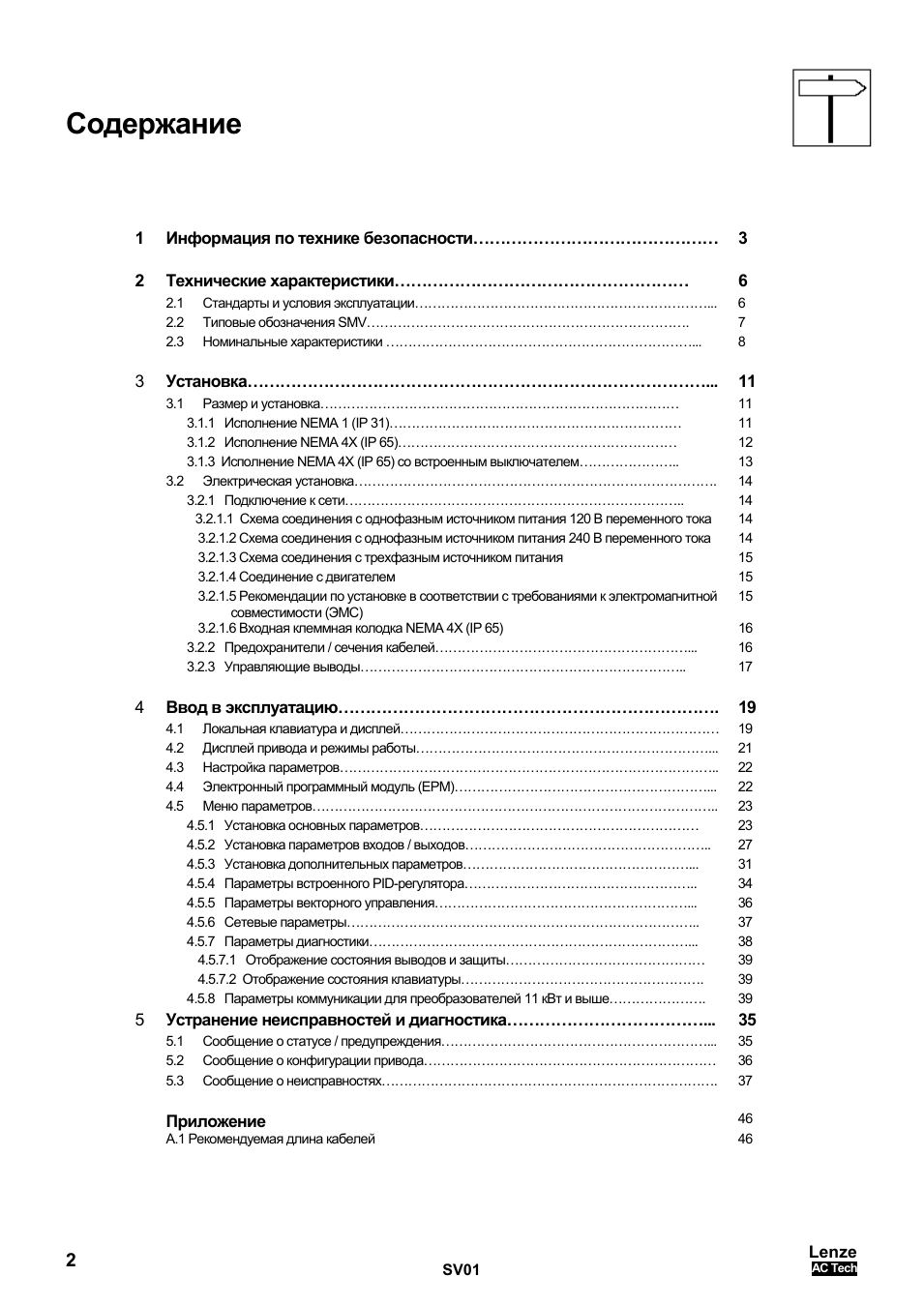

Содержание

1 Информация по технике безопасности……………………………………… 3

2 Технические характеристики……………………………………………… 6

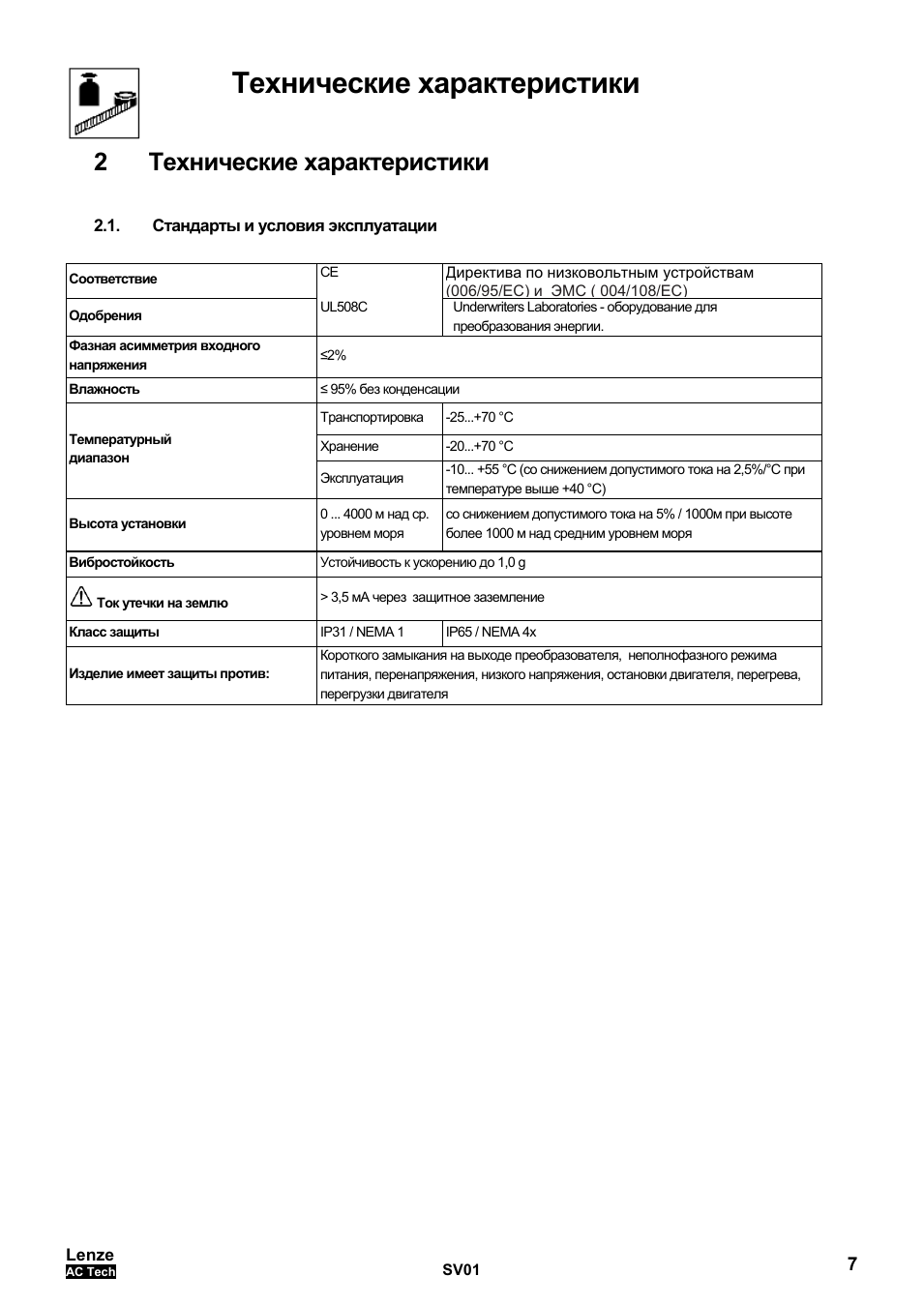

2.1 Стандарты и условия эксплуатации…………………………………………………………… 6

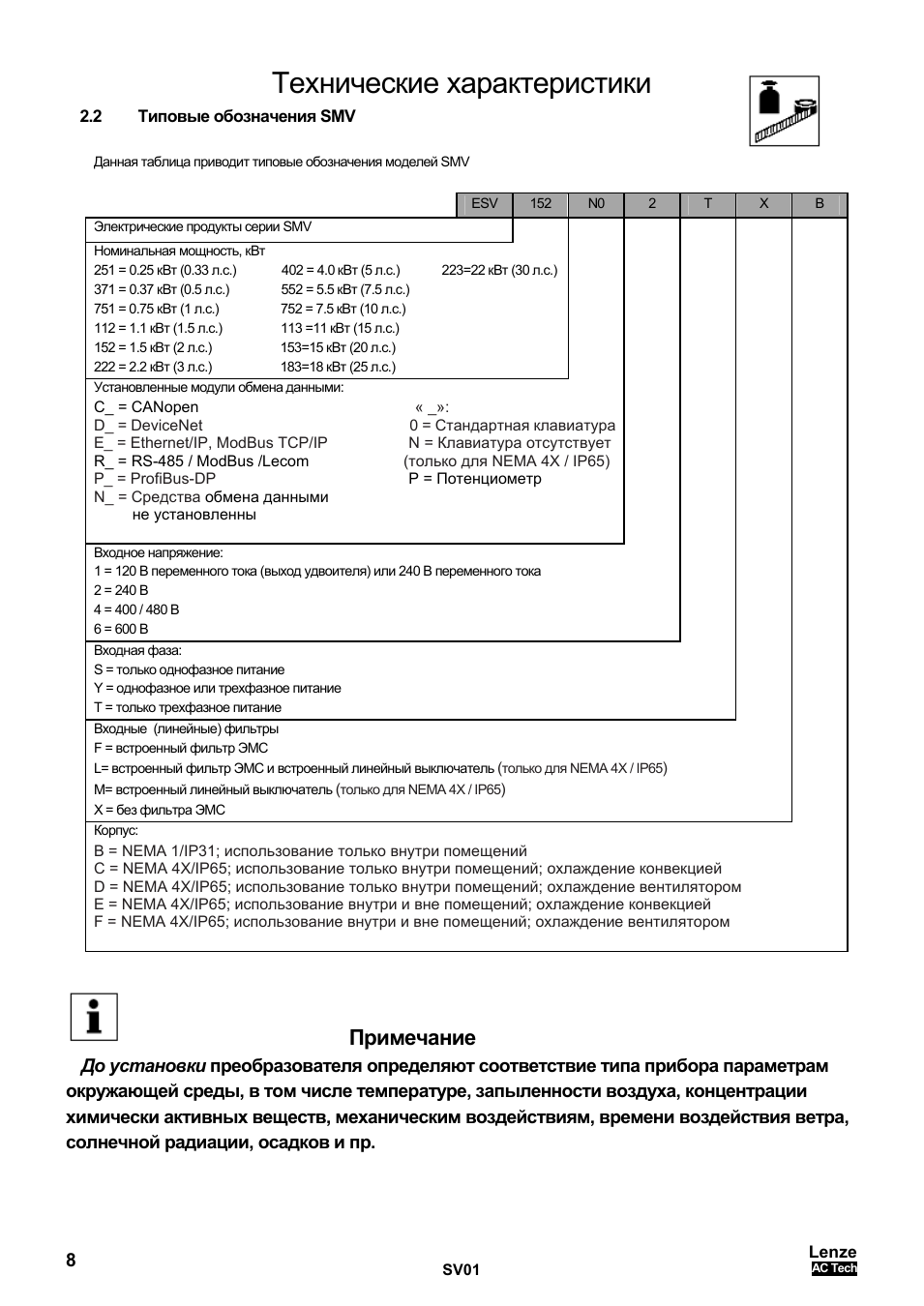

2.2 Типовые обозначения SMV……………………………………………………………….

7

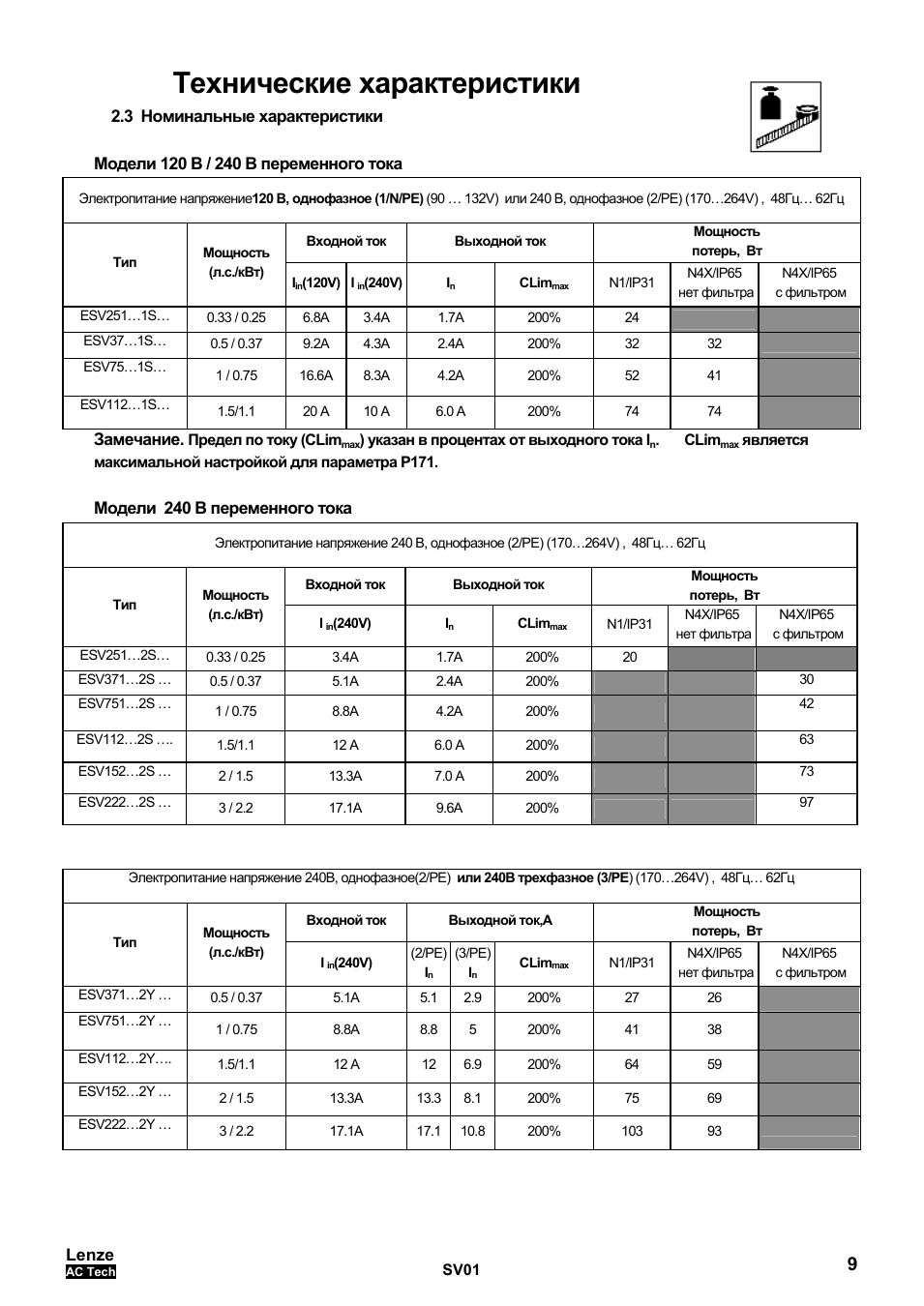

2.3 Номинальные характеристики ………………………………………………………………

8

3 Установка…………………………………………………………………………… 11

3.1 Размер и установка……………………………………………………………………… 11

3.1.1 Исполнение NEMA 1 (IP 31)…………………………………………………………

11

3.1.2 Исполнение NEMA 4X (IP 65)………………………………………………………

12

3.1.3

Исполнение NEMA 4X (IP 65) со встроенным выключателем………………….. 13

3.2 Электрическая установка………………………………………………………………………. 14

3.2.1 Подключение к сети………………………………………………………………….. 14

3.2.1.1 Схема соединения с однофазным источником питания 120 В переменного тока 14

3.2.1.2

Схема соединения с однофазным источником питания 240 В переменного тока 14

3.2.1.3

Схема соединения с трехфазным источником питания 15

3.2.1.4

Соединение с двигателем 15

3.2.1.5

Рекомендации по установке в соответствии с требованиями к электромагнитной

совместимости (ЭМС)

15

3.2.1.6

Входная клеммная колодка NEMA 4X (IP 65)

16

3.2.2 Предохранители / сечения кабелей…………………………………………………… 16

3.2.3 Управляющие выводы……………………………………………………………….. 17

4 Ввод в эксплуатацию……………………………………………………………. 19

4.1 Локальная клавиатура и дисплей……………………………………………………………… 19

4.2 Дисплей привода и режимы работы…………………………………………………………… 21

4.3 Настройка параметров………………………………………………………………………….. 22

4.4 Электронный программный модуль (EPM)……………………………………………………

22

4.5 Меню параметров……………………………………………………………………………….. 23

4.5.1 Установка основных параметров……………………………………………………… 23

4.5.2 Установка параметров входов / выходов……………………………………………….. 27

4.5.3 Установка дополнительных параметров……………………………………………… 31

4.5.4 Параметры встроенного PID-регулятора…………………………………………….. 34

4.5.5 Параметры векторного управления…………………………………………………… 36

4.5.6 Сетевые параметры…………………………………………………………………….. 37

4.5.7 Параметры диагностики………………………………………………………………… 38

4.5.7.1 Отображение состояния выводов и защиты……………………………………… 39

4.5.7.2

Отображение состояния клавиатуры………………………………………………. 39

4.5.8 Параметры коммуникации для преобразователей 11 кВт и выше…………………. 39

5 Устранение неисправностей и диагностика………………………………… 35

5.1 Сообщение о статусе / предупреждения……………………………………………………… 35

5.2 Сообщение о конфигурации привода………………………………………………………… 36

5.3 Сообщение о неисправностях…………………………………………………………………. 37

Приложение

46

А.1 Рекомендуемая длина кабелей 46

Lenze

AC Tech

SV01

3

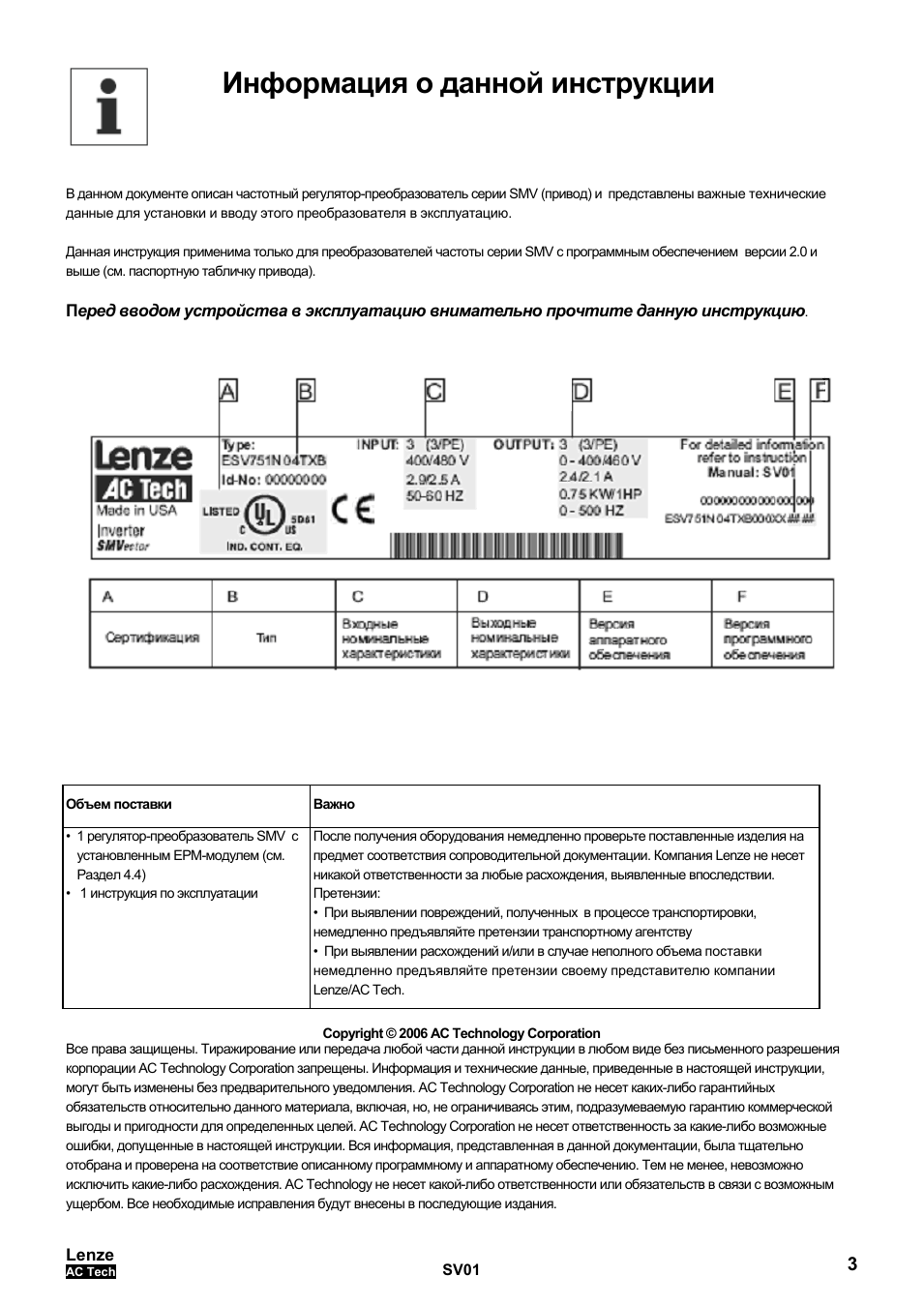

Информация о данной инструкции

Перед вводом устройства в эксплуатацию внимательно прочтите данную инструкцию

.

Copyright © 2006 AC Technology Corporation

Все права защищены. Тиражирование или передача любой части данной инструкции в любом виде без письменного разрешения
корпорации AC Technology Corporation запрещены. Информация и технические данные, приведенные в настоящей инструкции,
могут быть изменены без предварительного уведомления. AC Technology Corporation не несет каких-либо гарантийных
обязательств относительно данного материала, включая, но, не ограничиваясь этим, подразумеваемую гарантию коммерческой
выгоды и пригодности для определенных целей. AC Technology Corporation не несет ответственность за какие-либо возможные
ошибки, допущенные в настоящей инструкции. Вся информация, представленная в данной документации, была тщательно
отобрана и проверена на соответствие описанному программному и аппаратному обеспечению. Тем не менее, невозможно
исключить какие-либо расхождения. AC Technology не несет какой-либо ответственности или обязательств в связи с возможным
ущербом. Все необходимые исправления будут внесены в последующие издания.

Объем поставки

Важно

• 1 регулятор-преобразователь SMV с

установленным ЕРМ-модулем (см.
Раздел 4.4)

• 1 инструкция по эксплуатации

После получения оборудования немедленно проверьте поставленные изделия на
предмет соответствия сопроводительной документации. Компания Lenze не несет
никакой ответственности за любые расхождения, выявленные впоследствии.
Претензии:
• При выявлении повреждений, полученных в процессе транспортировки,
немедленно предъявляйте претензии транспортному агентству
• При выявлении расхождений и/или в случае неполного объема поставки
немедленно предъявляйте претензии своему представителю компании
Lenze/AC Tech.

Информация по технике безопасности, 1информация по технике безопасности, Общие сведения

Установка, Электрическое соединение, Применение Чат поддержки

• Изображение
• Текст

4

SV01

Lenze

AC Tech

Информация по технике безопасности

1

Информация по технике безопасности

Общие сведения

Некоторые части приводов Lenze/AC Tech могут находиться под напряжением, а некоторые поверхности могут быть горячими.
Снятие крышки, использование не по назначению, неправильная установка или эксплуатация устройства могут приводить к
опасным травмам персонала или повреждению оборудования. Все операции, связанные с транспортировкой, установкой и вводом
в эксплуатацию, а также с техническим обслуживанием, должны производиться квалифицированным и опытным персоналом,
знакомым с установкой, монтажом, вводом в эксплуатацию и эксплуатацией продукта, а также с эксплуатацией частотно-
регулируемых приводов и особенностей их применения.

Установка

Обеспечьте надлежащие условия при погрузочно-разгрузочных работах, при этом избегайте чрезмерных механических нагрузок. Не сгибайте

компоненты устройства и не изменяйте изоляционные расстояния во время транспортировки, погрузочно-разгрузочных работ, установки или
технического обслуживания. Не прикасайтесь к электронным компонентам или контактам. Привод содержит компоненты, чувствительные к
воздействию статического электричества. При установке, испытании, техническом обслуживании и ремонте привода и связанного с ним
оборудования необходимо соблюдать меры защиты от статического электричества. При несоблюдении соответствующей процедуры возможно
повреждение компонентов привода.

ВНИМАНИЕ!
Не устанавливайте приводы в неблагоприятных условиях окружающей среды, например: при наличии
легковоспламеняющихся, масляных или опасных испарений или пыли; при избыточной влажности;
избыточной вибрации или при высокой температуре. Для получения более подробной информации
обратитесь к представителю Lenze/AC Tech.

Привод прошел испытания Underwriters Laboratory (UL) и имеет одобрение в соответствии со стандартом безопасности UL508C. Установка и
настройка привода должна осуществляться в соответствии с национальными и международными стандартами. Местные стандарты и нормы имеют
более высокий приоритет, чем рекомендации, приведенные в данной и прочей документации Lenze/AC Tech. Привод SMV рассматривается как
компонент, предназначенный для интеграции в механизмы или технологический процесс. Он не является механизмом или устройством, готовым к
использованию в соответствии с европейскими директивами (директива по механизмам и директива по электромагнитной совместимости). В
обязанность конечного пользователя входит обеспечить соответствие оборудования действующим стандартам.

Электрическое соединение

Во время работы с приводом, находящимся под напряжением, необходимо соблюдать действующие национальные требования по технике
безопасности. Электрическую установку необходимо производить в соответствии с надлежащими нормами (это относится к сечению кабелей,
номиналам предохранителей, к защитному заземлению [PE] ). Несмотря на то, что данный документ приводит рекомендации по этим пунктам,
национальные и местные стандарты должны иметь приоритет.
Настоящий документ содержит сведения об установке в соответствии с требованиями по электромагнитной совместимости (экранирование,
заземление, фильтры и кабели). Эти замечания также необходимо соблюдать для приводов, имеющих маркировку СЕ. Производитель всей системы
или механизма несет ответственность за соблюдение необходимых предельных значений в соответствии с требованиями законодательства по
электромагнитной совместимости (ЭМС).

Применение

Запрещается использовать привод в качестве защитного устройства в механизмах, в которых имеется риск получения травм или нанесения
материального ущерба. В этих условиях для обеспечения нормальной эксплуатации при любых условиях аварийная остановка, защита от
превышения скорости, ограничение ускорения и замедления должны осуществляться с помощью дополнительных устройств. Привод оборудован
рядом защитных устройств, обеспечивающих защиту привода и приводного оборудования при возникновении неисправности, и отключающих
питание привода и двигателя. Колебания мощности, потребляемой от сети, также могут приводить к отключению привода. После исчезновения или
устранения неисправности привод может быть настроен для автоматического перезапуска, поэтому в обязанность пользователя или производителя
оборудования (ОЕМ-производителя) или интегратора входит настройка привода для безопасной эксплуатации. Несмотря на разнообразные
защиты, неправильная и неграмотная эксплуатация ПЧ может привести к выходу его из строя и ущербу здоровья обслуживающего персонала.
Нельзя всецело полагаться на защиты, реализованные в преобразователе. Нужно учитывать, что при частых пусках двигателя и перегрузках,
происходит нагрев силовых транзисторов и диодов преобразователя. Температура может превысить предельно-допустимую и начнется разрушение
силовых элементов. Ни одна из защит прямо не контролирует температуру внутри транзисторов и не способна защитить их от перегрева.
Правильный выбор преобразователя, дополнительного оборудования, схемы подключения, грамотная настройка и эксплуатация это необходимые
составляющие, которые обеспечат безаварийную

работу преобразователя.

При срабатывании защиты необходимо проанализировать причину этого срабатывания и принять соответствующие меры: уменьшить нагрузку
привода, изменить циклограмму работы, увеличить время разгона или торможения, изменить настройки, устранить причину коротких замыканий,
установить дроссели, фильтры ЭМС, блоки динамического торможения и т. д. Не пытайтесь повторно запускать привод после его блокировки, не
разобравшись в причине и не устранив ее. Ввод в эксплуатацию и надзор за правильной эксплуатацией должен осуществляться только
специалистами. Поставщик не несет ответственности за последствия неграмотной эксплуатации преобразователей.

Lenze

AC Tech

SV01

5

Информация по технике безопасности

Взрывозащитные устройства

Взрывозащитные двигатели не предназначены для работы с преобразователями и теряют сертификацию при использовании
регулирования скорости. Вследствие того, что при использовании преобразователей совместно с взрывозащищенными
двигателями возможны ситуации с несением ответственности, к данным системам применяется следующее заявление::
Преобразователи компании AC Technology Corporation продаются без гарантии того, что продукция может быть использована для
специальных целей, либо, что данная продукция может быть использована с взрывозащитными двигателями. AC Technology
Corporation и продавец не несет ответственности за прямые, случайные или последующие потери, траты или ущерб, которые могут
возникнуть в связи с использованием преобразователей не по назначению. Покупатель принимает на себя ответственность за
возможный риск, потери, траты или ущерб, которые могут возникнуть в связи с использованием данных устройств.

Эксплуатация

Системы, где используются привода, должны быть оборудованы дополнительными мониторами и защитными устройствами
соответственно действующим стандартам (техническое оборудование, указания по предотвращению несчастных случаев, и пр.).
Привод может быть использован в Вашем устройстве, только как описано в данном документе.

ВНИМАНИЕ!

•

После того, как привод отключен от источника напряжения, не прикасайтесь сразу к открытым
клеммам и кабелям питания, поскольку конденсатор может быть заряжен. Следуйте
соответствующим примечаниям на приводе.

•

Закройте во время эксплуатации все защитные покрытия и двери шкафа, где установлен привод.

•

Запрещается подключение сетевого электропитания чаще, чем один раз в три минуты.

Замечания по технике безопасности

Вся информация о безопасности, приведенная в настоящей инструкции, обозначается следующим образом:

Сигнальный знак! Характеризует высокую степень опасности
Примечание (описывает опасность и информирует о необходимых действиях)

ЗНАЧОК

Описание

Предупреждение об опасном
электрическом напряжении

ОПАСНОСТЬ!

Предупреждение о грозящей опасности.
Последствия при несоблюдении:
смерть или тяжелые травмы

Общее предупреждение об
опасности

ВНИМАНИЕ

Предупреждение о возможных очень опасных
ситуациях. Последствия при несоблюдении: Смерть
или тяжелые травмы

Предупреждение: горячие
поверхности, возможность
возгорания

ВНИМАНИЕ
Горячая
поверхность

Знак предупреждает о возможных серьезных
ситуациях. На оборудовании должны быть таблички,
предупреждающие обслуживающий персонал об
опасной температуре на поверхности.

Предупреждение о повреждении
оборудования

СТОП

Предупреждение о возможной опасности
повреждения материала и оборудования.
Последствия при несоблюдении: Повреждение
привода или связанного с ним оборудования.

Информация

ПРИМЕЧАНИЕ

Обозначает общие, полезные замечания. Их
соблюдение облегчает использование привода.

6

SV01

Lenze

AC Tech

Информация по технике безопасности

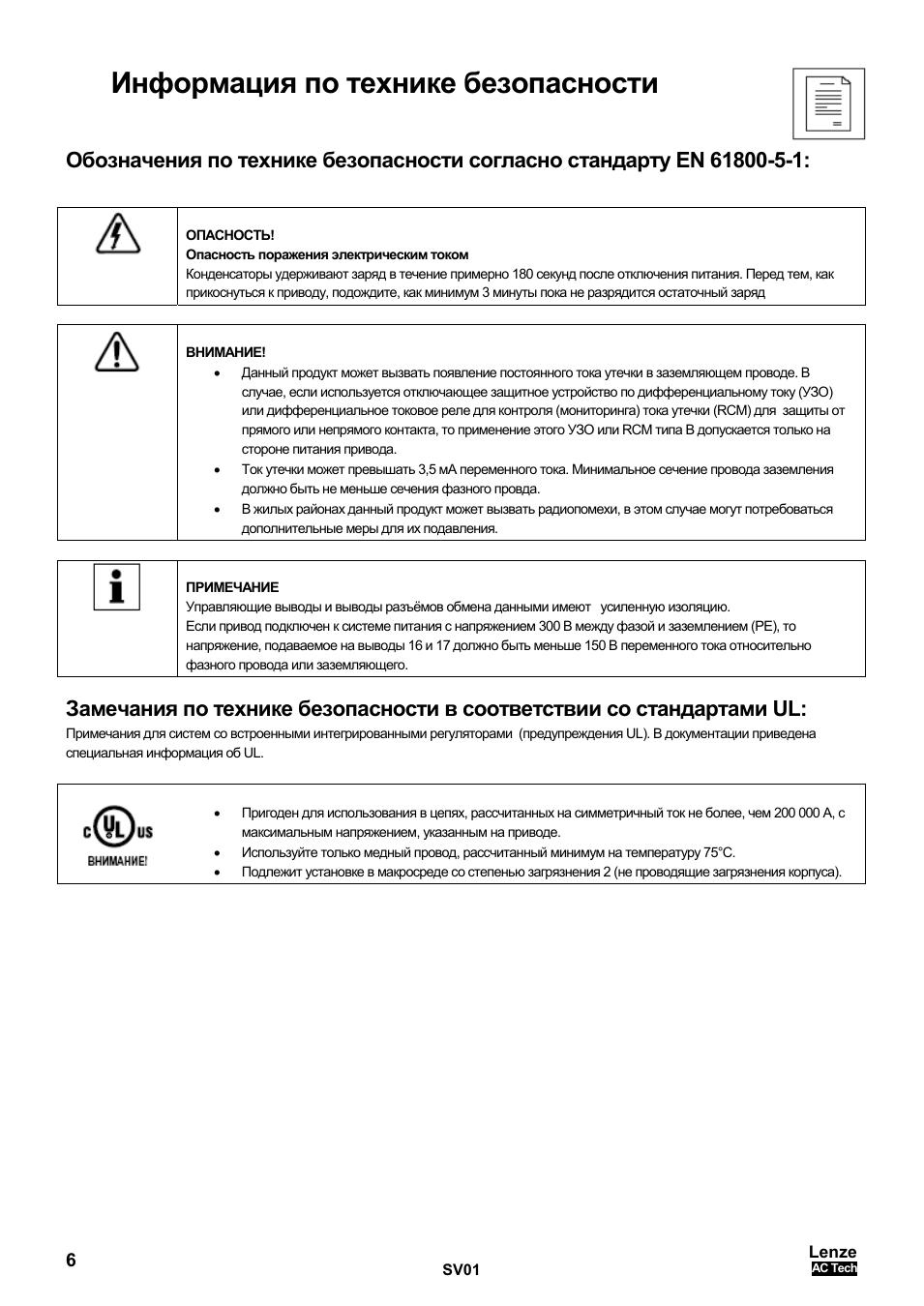

Обозначения по технике безопасности согласно стандарту EN 61800-5-1:

ОПАСНОСТЬ!
Опасность поражения электрическим током
Конденсаторы удерживают заряд в течение примерно 180 секунд после отключения питания. Перед тем, как
прикоснуться к приводу, подождите, как минимум 3 минуты пока не разрядится остаточный заряд

ВНИМАНИЕ!

•

Данный продукт может вызвать появление постоянного тока утечки в заземляющем проводе. В
случае, если используется отключающее защитное устройство по дифференциальному току (УЗО)
или дифференциальное токовое реле для контроля (мониторинга) тока утечки (RCM) для защиты от
прямого или непрямого контакта, то применение этого УЗО или RCM типа В допускается только на
стороне питания привода.

•

Ток утечки может превышать 3,5 мА переменного тока. Минимальное сечение провода заземления
должно быть не меньше сечения фазного провда.

•

В жилых районах данный продукт может вызвать радиопомехи, в этом случае могут потребоваться
дополнительные меры для их подавления.

ПРИМЕЧАНИЕ
Управляющие выводы и выводы разъёмов обмена данными имеют усиленную изоляцию.
Если привод подключен к системе питания с напряжением 300 В между фазой и заземлением (РЕ), то
напряжение, подаваемое на выводы 16 и 17 должно быть меньше 150 В переменного тока относительно
фазного провода или заземляющего.

Замечания по технике безопасности в соответствии со стандартами UL:

Примечания для систем со встроенными интегрированными регуляторами (предупреждения UL). В документации приведена
специальная информация об UL.

•

Пригоден для использования в цепях, рассчитанных на симметричный ток не более, чем 200 000 А, с
максимальным напряжением, указанным на приводе.

•

Используйте только медный провод, рассчитанный минимум на температуру 75°С.

•

Подлежит установке в макросреде со степенью загрязнения 2 (не проводящие загрязнения корпуса).

Lenze

AC Tech

SV01

7

Технические характеристики

2

Технические характеристики

2.1. Стандарты и условия эксплуатации

Соответствие

СЕ

Директива по низковольтным устройствам

(006/95/EC) и ЭMC ( 004/108/EC)

Одобрения

UL508C

Underwriters Laboratories — оборудование для
преобразования энергии.

Фазная асимметрия входного
напряжения

≤2%

Влажность

≤ 95% без конденсации

Транспортировка

-25…+70 °С

Хранение

-20…+70 °С

Температурный
диапазон

Эксплуатация

-10… +55 °С (со снижением допустимого тока на 2,5%/°С при
температуре выше +40 °С)

Высота установки

0 … 4000 м над ср.
уровнем моря

со снижением допустимого тока на 5% / 1000м при высоте
более 1000 м над средним уровнем моря

Вибростойкость

Устойчивость к ускорению до 1,0 g

Ток утечки на землю

> 3,5 мА через защитное заземление

Класс защиты

IP31 / NEMA 1

IP65 / NEMA 4x

Изделие имеет защиты против:

Короткого замыкания на выходе преобразователя, неполнофазного режима
питания, перенапряжения, низкого напряжения, остановки двигателя, перегрева,
перегрузки двигателя

8

SV01

Lenze

AC Tech

Технические характеристики

2.2

Типовые обозначения SMV

ESV

152

N0

2

T

X

B

Электрические продукты серии SMV

Номинальная мощность, кВт
251 = 0.25 кВт (0.33 л.с.) 402 = 4.0 кВт (5 л.с.) 223=22 кВт (30 л.с.)
371 = 0.37 кВт (0.5 л.с.) 552 = 5.5 кВт (7.5 л.с.)
751 = 0.75 кВт (1 л.с.) 752 = 7.5 кВт (10 л.с.)
112 = 1.1 кВт (1.5 л.с.) 113 =11 кВт (15 л.с.)
152 = 1.5 кВт (2 л.с.) 153=15 кВт (20 л.с.)
222 = 2.2 кВт (3 л.с.) 183=18 кВт (25 л.с.)

Установленные модули обмена данными:

С_ = CANopen

« _»:

D_ = DeviceNet

0 = Стандартная клавиатура

E_ = Ethernet/IP, ModBus TCP/IP

N = Клавиатура отсутствует

R_ = RS-485 / ModBus /Lecom

(только для NEMA 4X / IP65)

P_ = ProfiBus-DP

P = Потенциометр

N_ = Средства

обмена данными

не установленны

Входное напряжение:
1 = 120 В переменного тока (выход удвоителя) или 240 В переменного тока
2 = 240 В
4 = 400 / 480 В
6 = 600 В

Входная фаза:
S = только однофазное питание
Y = однофазное или трехфазное питание
T = только трехфазное питание

Входные (линейные) фильтры
F = встроенный фильтр ЭМС
L= встроенный фильтр ЭМС и встроенный линейный выключатель

(

только для NEMA 4X / IP65

)

M= встроенный линейный выключатель

(

только для NEMA 4X / IP65

)

X = без фильтра ЭМС

Корпус:

B = NEMA 1/IP31; использование только внутри помещений
C = NEMA 4X/IP65; использование только внутри помещений; охлаждение конвекцией
D = NEMA 4X/IP65; использование только внутри помещений; охлаждение вентилятором
E = NEMA 4X/IP65; использование внутри и вне помещений; охлаждение конвекцией
F = NEMA 4X/IP65; использование внутри и вне помещений; охлаждение вентилятором

Примечание

До установки преобразователя определяют соответствие типа прибора параметрам

окружающей среды, в том числе температуре, запыленности воздуха, концентрации
химически активных веществ, механическим воздействиям, времени воздействия ветра,
солнечной радиации, осадков и пр.

Lenze

AC Tech

SV01

9

Технические характеристики

2.3 Номинальные характеристики

Модели 120 В / 240 В переменного тока

Замечание.

Предел по току (CLim

max

) указан в процентах от выходного тока I

n

. CLim

max

является

максимальной настройкой для параметра Р171.

Модели 240 В переменного тока

Электропитание напряжение120 В, однофазное (1/N/PE) (90 … 132V) или 240 В, однофазное (2/PE) (170…264V) , 48Гц… 62Гц

Входной ток

Выходной ток

Мощность

потерь, Вт

Тип

Мощность

(л.с./кВт)

I

in

(120V) I

in

(240V)

I

n

CLim

max

N1/IP31

N4X/IP65

нет фильтра

N4X/IP65

с фильтром

ESV251…1S…

0.33 / 0.25

6.8А 3.4А 1.7А 200% 24

ESV37…1S…

0.5 / 0.37

9.2А 4.3А 2.4А 200% 32 32

ESV75…1S…

1 / 0.75

16.6А 8.3А 4.2А 200% 52 41

ESV112…1S…

1.5/1.1 20

А 10

А 6.0

А 200% 74 74

Электропитание напряжение 240 В, однофазное (2/PE) (170…264V) , 48Гц… 62Гц

Входной ток

Выходной ток

Мощность

потерь, Вт

Тип

Мощность

(л.с./кВт)

I

in

(240V)

I

n

CLim

max

N1/IP31

N4X/IP65

нет фильтра

N4X/IP65

с фильтром

ESV251…2S…

0.33 / 0.25

3.4А

1.7А

200%

20

ESV371…2S …

0.5 / 0.37

5.1А

2.4А

200%

30

ESV751…2S …

1 / 0.75

8.8А

4.2А

200%

42

ESV112…2S ….

1.5/1.1

12 А

6.0 А

200%

63

ESV152…2S …

2 / 1.5

13.3А

7.0 А

200%

73

ESV222…2S …

3 / 2.2

17.1А

9.6А

200%

97

Электропитание напряжение 240В, однофазное(2/PE) или 240В трехфазное (3/PE) (170…264V) , 48Гц… 62Гц

Входной ток

Выходной ток,A

Мощность

потерь, Вт

Тип

Мощность

(л.с./кВт)

I

in

(240V)

(2/PE)

I

n

(3/PE)

I

n

CLim

max

N1/IP31

N4X/IP65

нет фильтра

N4X/IP65

с фильтром

ESV371…2Y …

0.5 / 0.37

5.1А

5.1

2.9

200%

27 26

ESV751…2Y …

1 / 0.75

8.8А

8.8

5

200%

41 38

ESV112…2Y….

1.5/1.1

12 А

12

6.9

200%

64 59

ESV152…2Y …

2 / 1.5

13.3А

13.3

8.1

200%

75 69

ESV222…2Y …

3 / 2.2

17.1А

17.1

10.8

200%

103 93

10

SV01

Lenze

AC Tech

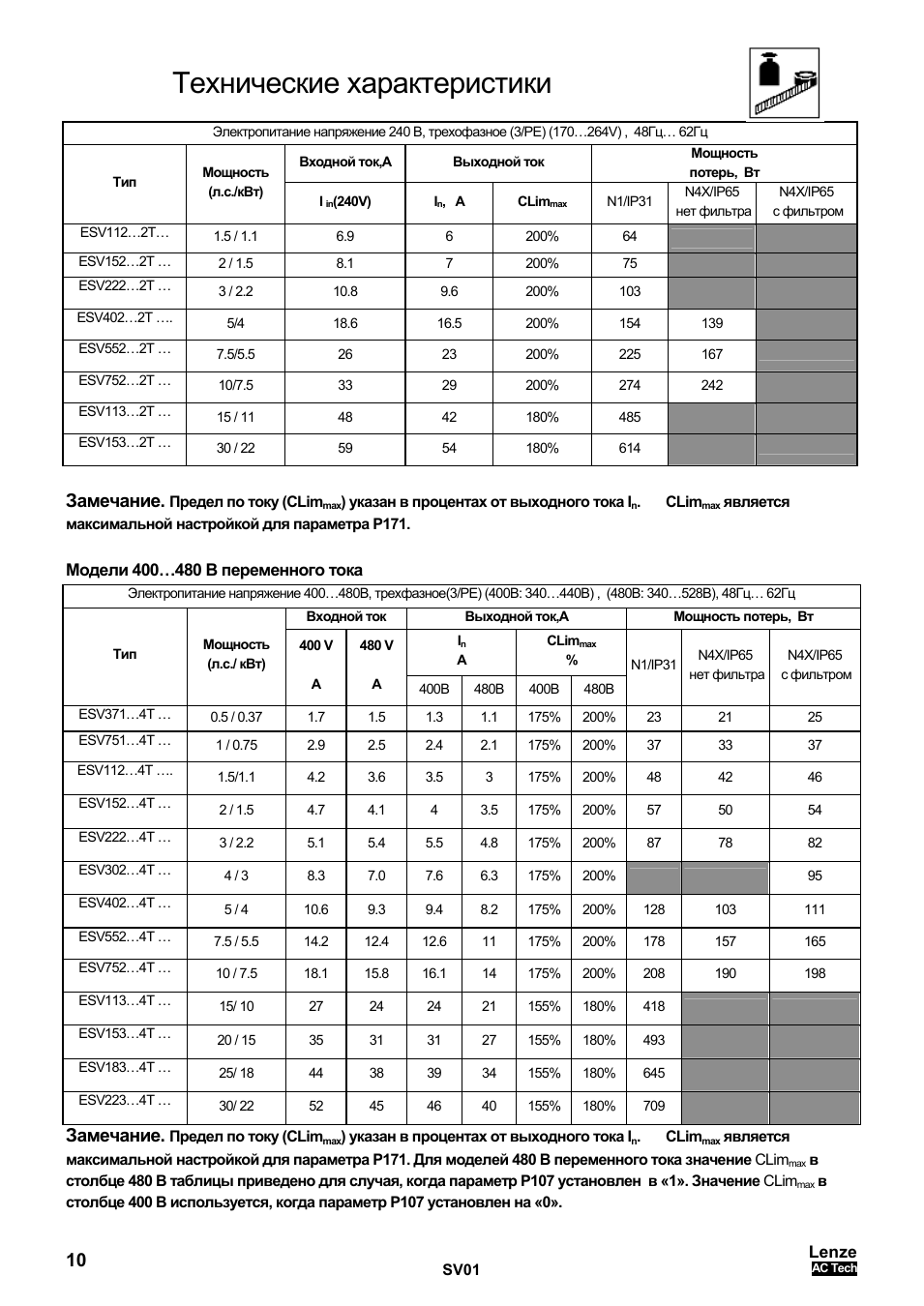

Технические характеристики

Замечание.

Предел по току (CLim

max

) указан в процентах от выходного тока I

n

. CLim

max

является

максимальной настройкой для параметра Р171.

Модели 400…480 В переменного тока

Замечание.

Предел по току (CLim

max

) указан в процентах от выходного тока I

n

. CLim

max

является

максимальной настройкой для параметра Р171. Для моделей 480 В переменного тока значение CLim

max

в

столбце 480 В таблицы приведено для случая, когда параметр Р107 установлен в «1». Значение CLim

max

в

столбце 400 В используется, когда параметр Р107 установлен на «0».

Электропитание напряжение 240 В, трехофазное (3/PE) (170…264V) , 48Гц… 62Гц

Входной ток,A

Выходной ток

Мощность

потерь, Вт

Тип

Мощность

(л.с./кВт)

I

in

(240V)

I

n

, A

CLim

max

N1/IP31

N4X/IP65

нет фильтра

N4X/IP65

с фильтром

ESV112…2T…

1.5 / 1.1

6.9

6

200%

64

ESV152…2T …

2 / 1.5

8.1

7

200%

75

ESV222…2T …

3 / 2.2

10.8

9.6

200%

103

ESV402…2T ….

5/4

18.6

16.5

200%

154 139

ESV552…2T …

7.5/5.5

26

23

200%

225 167

ESV752…2T …

10/7.5

33

29

200%

274 242

ESV113…2T …

15 / 11

48

42

180%

485

ESV153…2T …

30 / 22

59

54

180%

614

Электропитание напряжение 400…480В, трехфазное(3/PE) (400В: 340…440В) , (480В: 340…528В), 48Гц… 62Гц

Входной ток

Выходной ток,A

Мощность потерь, Вт

I

n

A

CLim

max

%

Тип

Мощность

(л.с./ кВт)

400 V

A

480 V

A

400В

480В

400В

480В

N1/IP31

N4X/IP65

нет фильтра

N4X/IP65

с фильтром

ESV371…4T …

0.5 / 0.37

1.7

1.5

1.3

1.1

175%

200%

23 21

25

ESV751…4T …

1 / 0.75

2.9

2.5

2.4

2.1

175%

200%

37 33

37

ESV112…4T ….

1.5/1.1

4.2

3.6

3.5

3

175%

200%

48 42

46

ESV152…4T …

2 / 1.5

4.7

4.1

4

3.5

175%

200%

57 50

54

ESV222…4T …

3 / 2.2

5.1

5.4

5.5

4.8

175%

200%

87 78

82

ESV302…4T …

4 / 3

8.3

7.0

7.6

6.3

175%

200%

95

ESV402…4T …

5 / 4

10.6

9.3

9.4

8.2

175%

200%

128 103

111

ESV552…4T …

7.5 / 5.5

14.2

12.4

12.6

11

175%

200%

178 157

165

ESV752…4T …

10 / 7.5

18.1

15.8

16.1

14

175%

200%

208 190

198

ESV113…4T …

15/ 10

27

24

24

21

155%

180%

418

ESV153…4T …

20 / 15

35

31

31

27

155%

180%

493

ESV183…4T …

25/ 18

44

38

39

34

155%

180%

645

ESV223…4T …

30/ 22

52

45

46

40

155%

180%

709

Нажмите на кнопку для помощи

Преобразователи частоты Lenze AC Tech серии SMV (0,25 — 45 кВт)

Частотные
преобразователи компактного дизайна Lenze AC Tech (USA) серии SMV – это простые в программировании, использующие
векторное управление двигателем устройства. SMV (SMVector)
привод это отличное решение для выполнения функций многозадачности по
управлению двигателями переменного тока. Для них характерна простота настроек и
малые габариты.

Преобразователи частоты Lenze SMV имеют прекрасные характеристики во всем
диапазоне мощностей управления электродвигателем. В
отличие от многих трехфазных приводов SMVector
продолжает работать при увеличении входного напряжения до 528V и при
изменении момента нагрузки на валу двигателя до 195%. Использование 16 наборов
с индивидуально заданной частотой и другими параметрами обеспечивает гибкую
последовательность выполнения необходимых операций. Программирование входных и
выходных сигналов управления позволяет вращать двигатель как с постоянной
(предустановленной), так и c программно
изменяемой скоростью, обеспечивает возможность торможения постоянным током, а
так же возможность использования в системе поддержания постоянного давления без
внешних регуляторов. Интегрированный динамический тормоз требует только
подключения внешнего резистора для быстрой остановки или замедления. Приводы переменного
тока Lenze SMV имеют дополнительное преимущество — интегрированный
плавный пуск, где пусковой ток меньше номинального тока двигателя,  это
может быть использовано в системах, имеющих тяжелый запуск
и переменную нагрузку.  Двигатель
выходит на режим при 165% нагрузке крутящего момента, ускоряясь за 0,33 секунды
от 0 до 100%.

В
настоящее время Lenze SMV являются частотными преобразователями с
наилучшим соотношением цены и качества.

Технические возможности Lenze SMV:

1. Векторное управление крутящим моментом;
2. Векторное управление скоростью вращения двигателя;
3. Расширенное частотное управление;
4. Быстрый старт;
5. Встроенный ПИД регулятор;
6. Высокий пусковой момент и выход на номинальную частоту вращения 50 Гц всего за 8 секунд;
7. Восстановление скорости при 100% динамической нагрузке через 0,15 секунды;
8. Алгоритм управления преобразователя частоты SMVector, позволяет увеличить производительность двигателя до максимума;
9. Понятный пользовательский набор команд;
10. Электронный программный EPM модуль: Простая и быстрая настройка частотника с помощью EPM.

Перегрузка:

1. 150% в течение 60 сек.;
2. 200% в течении 15 сек. (до 7,5 кВт.);
3. 180% в течении 15 сек. (от 11 до 45 кВт.).

Функции:

1. Разгон, торможение, реверсирование;
2. 8 заданных скоростей;
3. Задание скорости 4-20Ма (0-10V);
4. Торможение постоянным током;
5. История неисправностей (Последние 8);
6. Релейный или транзисторный выход (ы) в зависимости от модели;
7. 3 или более программируемых входа;
8. Изолированные клеммы управления.

Применение SMVector:

1. Машины пищевой промышленности;
2. Упаковочные автоматы;
3. Конвейерные системы;
4. Транспортировка материалов и деталей;
5. Системы вентиляции и кондиционирования;
6. Насосы;
7. Металлорежущие станки;
8. Подъемно-транспортное оборудование;
9. Намотчики, дробилки и т.п.

Электронный программный EPM модуль это съемный чип памяти EPM (ESMD01BP) , который служит
для хранения настроек параметров и ускоряет ввод в эксплуатацию и переналадку.

Картинка с сайта: len-service.ru

Модули коммуникации:

Картинка с сайта: len-service.ru

Со встраиваемыми модулями коммуникации преобразователи частоты серии SMVector легко интегрируются в любую наиболее распространенную промышленную сеть. Для возможности применения в автоматизации единичных приводов или технологического оборудования SMVector комплектуется следующими модулями коммуникации:

Modbus / RS485
DeviceNet
CANopen
Profibus
Ethernet
Standard I/O

Выносной пульт

Картинка с сайта: len-service.ru

Простое 4х
проводное соединение  (до
30 метров от привода)   с преобразователем частоты серии
SMVector. позволяет проводить удаленное программирование и управление
преобразователем чатоты (Старт, стоп, реверс, задание скорости).

Дистанционный пульт настраивается с помощью параметра P100 и
дублирует функциональность местной клавиатуре привода.

Модули динамического торможения

Модули
динамического торможения включают в себя тормозные резисторы и схему
управления. Они позволяют легко реализовывать режимы динамического торможения и
быстрого останова электродвигателя.

Модельный ряд преобразователей частоты Lenze SMVector

Расшифровка артикула преобразователя, пример: ESV 152 N0 2 T X B

ESV — серия SMVector
152 — мощность 15*102=1500 Вт = 1,5 КВт
N0 — шина: C0 = СANopen, D0 = DeviceNet, R0 = Modbus, P0 = Profibus, E0
= Ethernet, N0 = без
2 — напряжение питающей сети: 2 = 208/240В, 4 = 400/480В, 6 = 480/600V
T — фазы питающей сети: S = 1Ф, T = 3Ф
X — защита: X = без фильтра, F = встроен. фильтр, M = с рубильником, L =
встроен. фильтр и рубильник
B — исполнение: B = IP31, C = IP65, D = IP65 с охл.вентилятором, E =
IP65 вне помещений,E = IP65 вне помещений, F = IP65 вне помещений, с охл вентилятором

Подключение Lenze AC Tech SMV

Картинка с сайта: len-service.ru

Схема подключения Lenze SMVector (ESV) мощностью 0,25…7,5 кВт

Картинка с сайта: len-service.ru

Схема подключения Lenze SMVector (ESV) мощностью 11 кВт и выше

Картинка с сайта: len-service.ru

Преобразователи частоты SMVector доступны в исполнениях со степенью защиты IP31 и IP65:

Lenze SMVector IP31

Преобразователи
частоты SMVector IP31 предназначены для установки в шкафы.

Диапазоны мощностей для IP31:

• 120/240 В, 1
  фазный вход  – от 0,25 до 1,1 кВт (3 фазы
  выход);
•
• 200/240 В 1
  фазный вход – от 0,25 до 2,2 кВт (3 фазы выход);
• 200/240 В 1 или 3 фазный вход – от 0,25 до 2,2 кВт (3 фазы выход);
• 200/240 В 3 фазный вход  – от 1,1
  до 15 кВт (3 фазы выход);
•
• 400/480 В 3
  фазный вход – от 0,37 до 45 кВт (3 фазы выход);
• 480/600 В 3 фазный вход – от 0,75 до 45 кВт (3 фазы выход).

Lenze SMV IP65

Картинка с сайта: len-service.ru

Lenze SMV IP65 обладают следующими характерными особенностями:

• Полная защита от влаги, стойкость
  к воздействию водяной струи;
• Возможность поставки без
  клавиатуры и дисплея;
• Полностью герметичные влаго и
  пыленепроницаемые пластиковые корпуса;
• Для обеспечения надежности при
  эксплуатации в условиях высокой влажности, не имеют охлаждающих
  вентиляторов;
• Компактные размеры приводов;
• Наличие встроенного фильтра ЭМС;
• Наличие выключателя – разъединителя;
• Монтаж на стене или
  непосредственно на оборудовании.

Диапазоны мощностей для IP65:

• 120/240
  Вольт, 1 фазный вход  – от 0,37 до 1,1
  кВт (3 фазы выход);
•
• 200/240 В 1
  фазный вход – от 0,37 до 2,2 кВт (3 фазы выход);
• 200/240 В 1 или 3 фазный вход – от 0,37 до 2,2 кВт (3 фазы выход);
• 200/240 В 3 фазный вход  – от 4,0
  до 7,5 кВт (3 фазы выход);
•
• 400/480 В 3
  фазный вход – от 0,37 до 7,5 кВт (3 фазы выход);
• 480/600 В 3 фазный вход – от 0,75 до 7,5 кВт (3 фазы выход).

Проект аэродинамической трубы

Проект для Формулы-1

Недавно нашими компаниями-партнерами по приводной технике Lenze (Германия) и Transtecno (Италия) был завершен интересный и сложный исследовательский проект. Заказчиком являлась одна из лидирующих компаний в мировой автомобильной промышленности. Сам проект заключался в модернизации воздушной трубы, используемой для исследования и улучшения аэродинамических характеристик болидов Формулы 1

Проект аэродинамической трубы (скачать PDF файл)

Держать момент!

Приводы постоянного тока в течение многих десятилетий безраздельно господствуют в системах прецизионной промышленной автоматики благодаря высоким значениям динамики управления и глубины регулирования скорости (до 1:10 000), а также способности удержания момента при нулевой скорости…

Во многих случаях задача уменьшения габаритов и упрощения обслуживания решается применением частотно-регулируемых приводов переменного тока. Однако характеристики этих продуктов значительно ниже соответствующих показателей привода постоянного тока. Например, преобразователь 8200 Vector фирмы Lenze (Германия) обеспечивает глубину регулирования скорости…

Мир Автоматизации №11 / 2005г.

скачать PDF файл

регулятор мощности, твердотельные реле, блок питания частотные преобразователи danfoss преобразователи частоты
