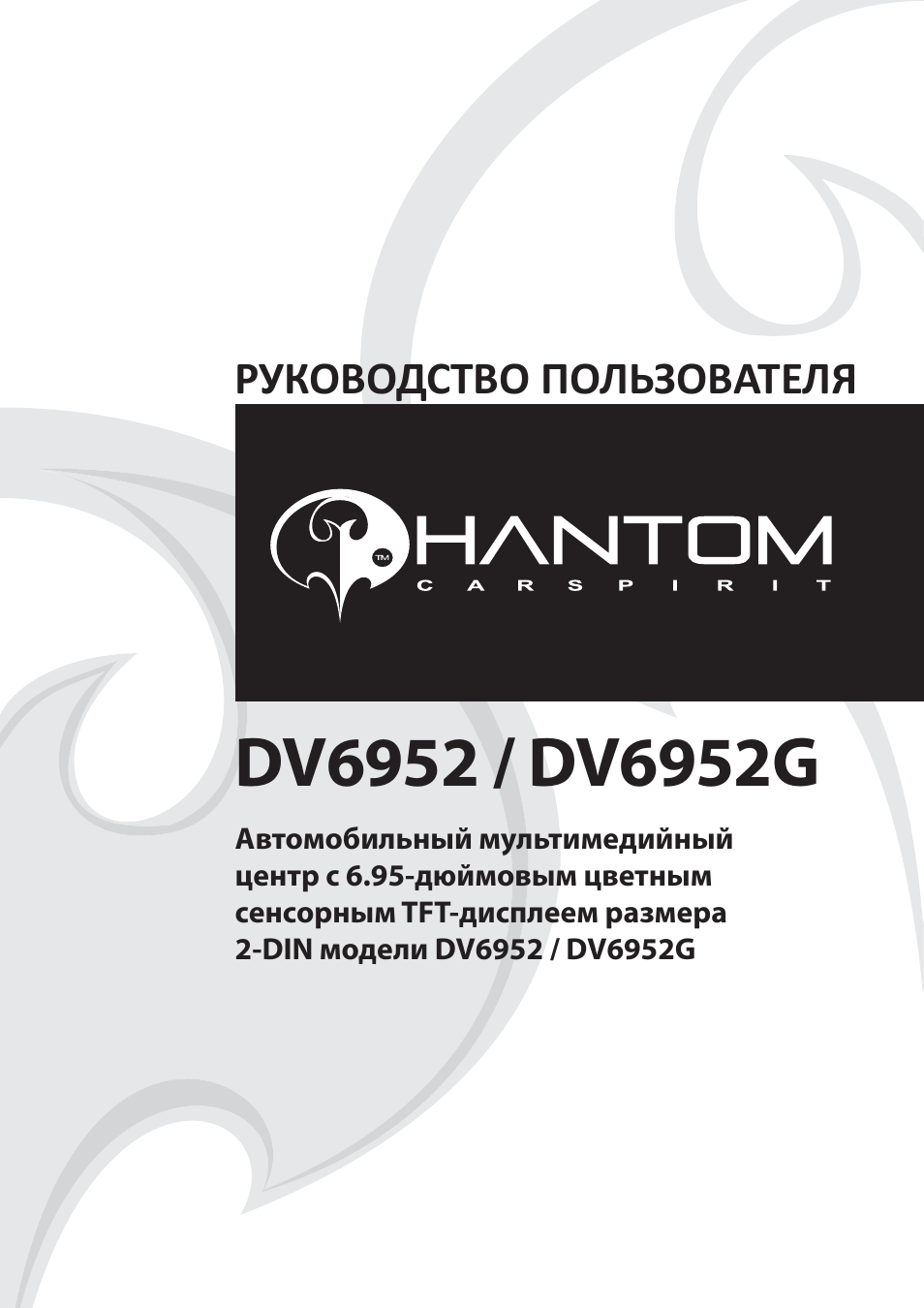

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Автомобильный мультимедийный

центр с 6.95-дюймовым цветным

сенсорным TFT-дисплеем размера

2-DIN модели DV6952 / DV6952G

DV6952 / DV6952G

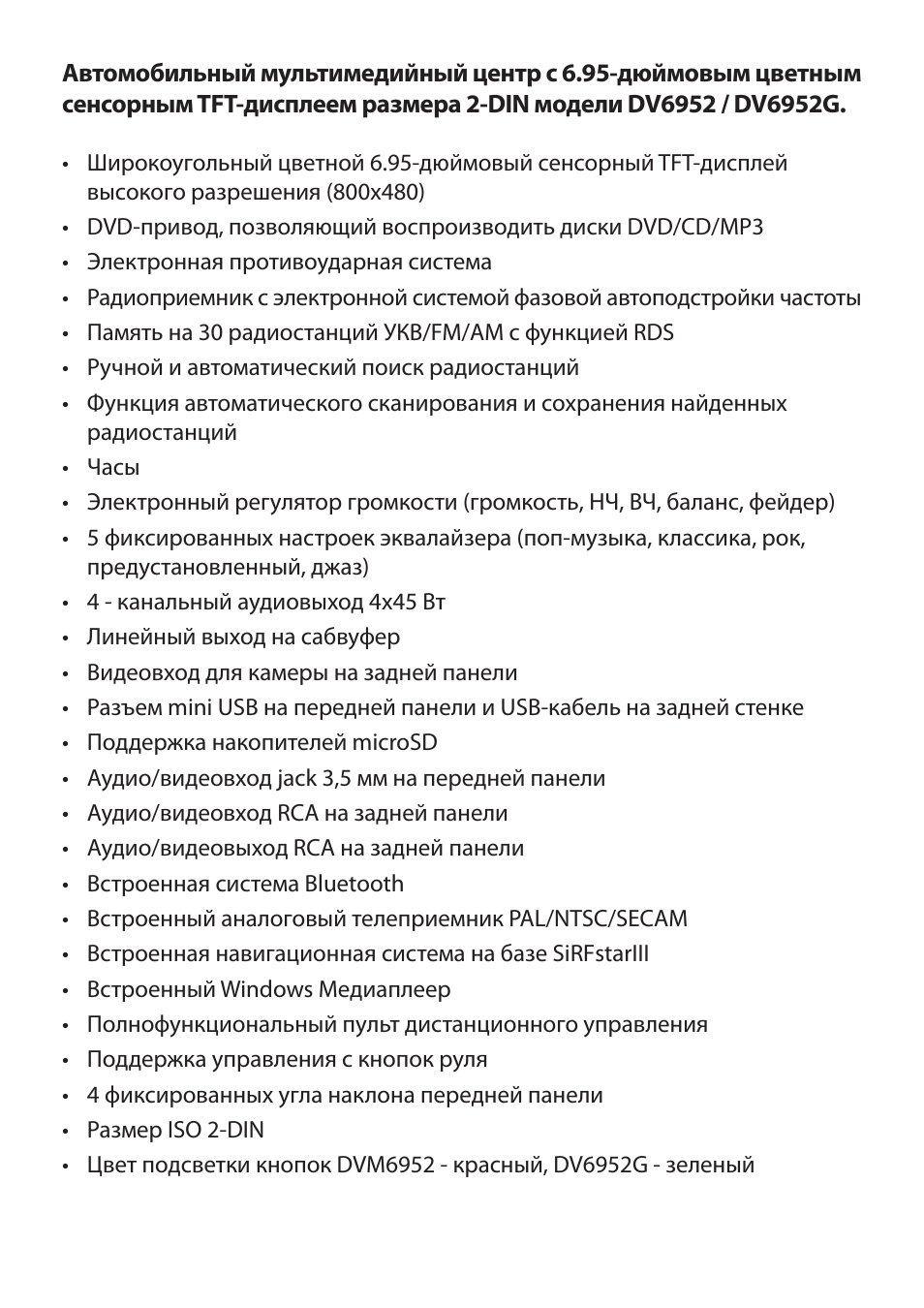

Автомобильный мультимедийный центр с 6.95-дюймовым цветным

сенсорным TFT-дисплеем размера 2-DIN модели DV6952 / DV6952G.

• Широкоугольный цветной 6.95-дюймовый сенсорный TFT-дисплей

высокого разрешения (800х480)

• DVD-привод, позволяющий воспроизводить диски DVD/CD/MP3

• Электронная противоударная система

• Радиоприемник с электронной системой фазовой автоподстройки частоты

• Память на 30 радиостанций УКB/FM/AM с функцией RDS

• Ручной и автоматический поиск радиостанций

• Функция автоматического сканирования и сохранения найденных

радиостанций

• Часы

• Электронный регулятор громкости (громкость, НЧ, ВЧ, баланс, фейдер)

• 5 фиксированных настроек эквалайзера (поп-музыка, классика, рок,

предустановленный, джаз)

• 4 — канальный аудиовыход 4х45 Вт

• Линейный выход на сабвуфер

• Видеовход для камеры на задней панели

• Разъем mini USB на передней панели и USB-кабель на задней стенке

• Поддержка накопителей microSD

• Аудио/видеовход jack 3,5 мм на передней панели

• Аудио/видеовход RCA на задней панели

• Аудио/видеовыход RCA на задней панели

• Встроенная система Bluetooth

• Встроенный аналоговый телеприемник PAL/NTSC/SECAM

• Встроенная навигационная система на базе SiRFstarIII

• Встроенный

Windows

Медиаплеер

• Полнофункциональный пульт дистанционного управления

• Поддержка управления c кнопок руля

• 4 фиксированных угла наклона передней панели

• Размер ISO 2-DIN

• Цвет подcветки кнопок DVM6952 — красный, DV6952G — зеленый

3

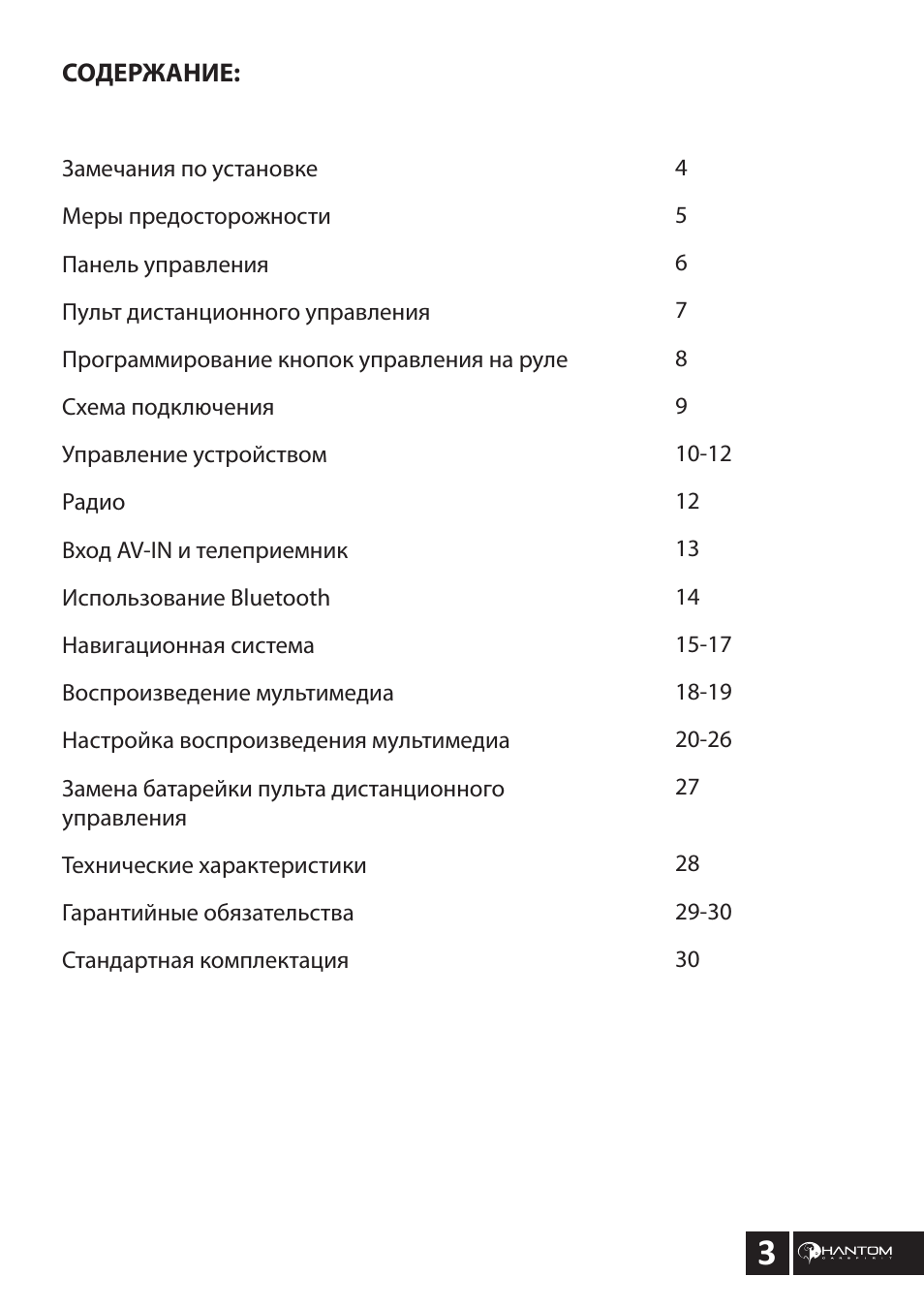

СОДЕРЖАНИЕ:

Замечания по установке

Меры предосторожности

Панель управления

Пульт дистанционного управления

Программирование кнопок управления на руле

Схема подключения

Управление устройством

Радио

Вход AV-IN и телеприемник

Использование Bluetooth

Навигационная система

Воспроизведение мультимедиа

Настройка воспроизведения мультимедиа

Замена батарейки пульта дистанционного
управления

Технические характеристики

Гарантийные обязательства

Стандартная комплектация

4

5

6

7

8

9

10-12

12

13

14

15-17

18-19

20-26

27

28

29-30

30

4

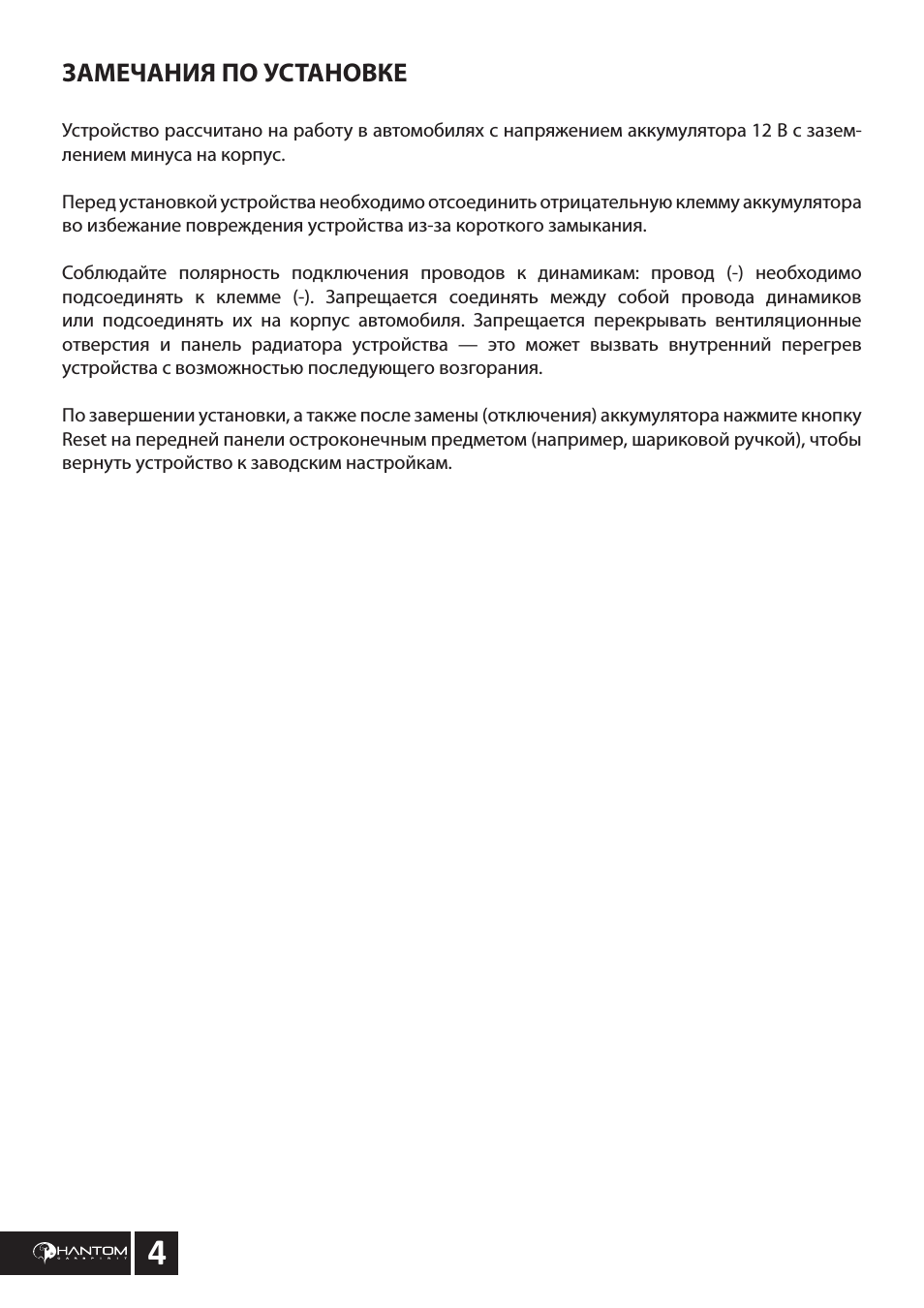

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ

Устройство рассчитано на работу в автомобилях с напряжением аккумулятора 12 В с зазем-
лением минуса на корпус.

Перед установкой устройства необходимо отсоединить отрицательную клемму аккумулятора
во избежание повреждения устройства из-за короткого замыкания.

Соблюдайте полярность подключения проводов к динамикам: провод (-) необходимо
подсоединять к клемме (-). Запрещается соединять между собой провода динамиков
или подсоединять их на корпус автомобиля. Запрещается перекрывать вентиляционные
отверстия и панель радиатора устройства — это может вызвать внутренний перегрев
устройства с возможностью последующего возгорания.

По завершении установки, а также после замены (отключения) аккумулятора нажмите кнопку
Reset на передней панели остроконечным предметом (например, шариковой ручкой), чтобы
вернуть устройство к заводским настройкам.

5

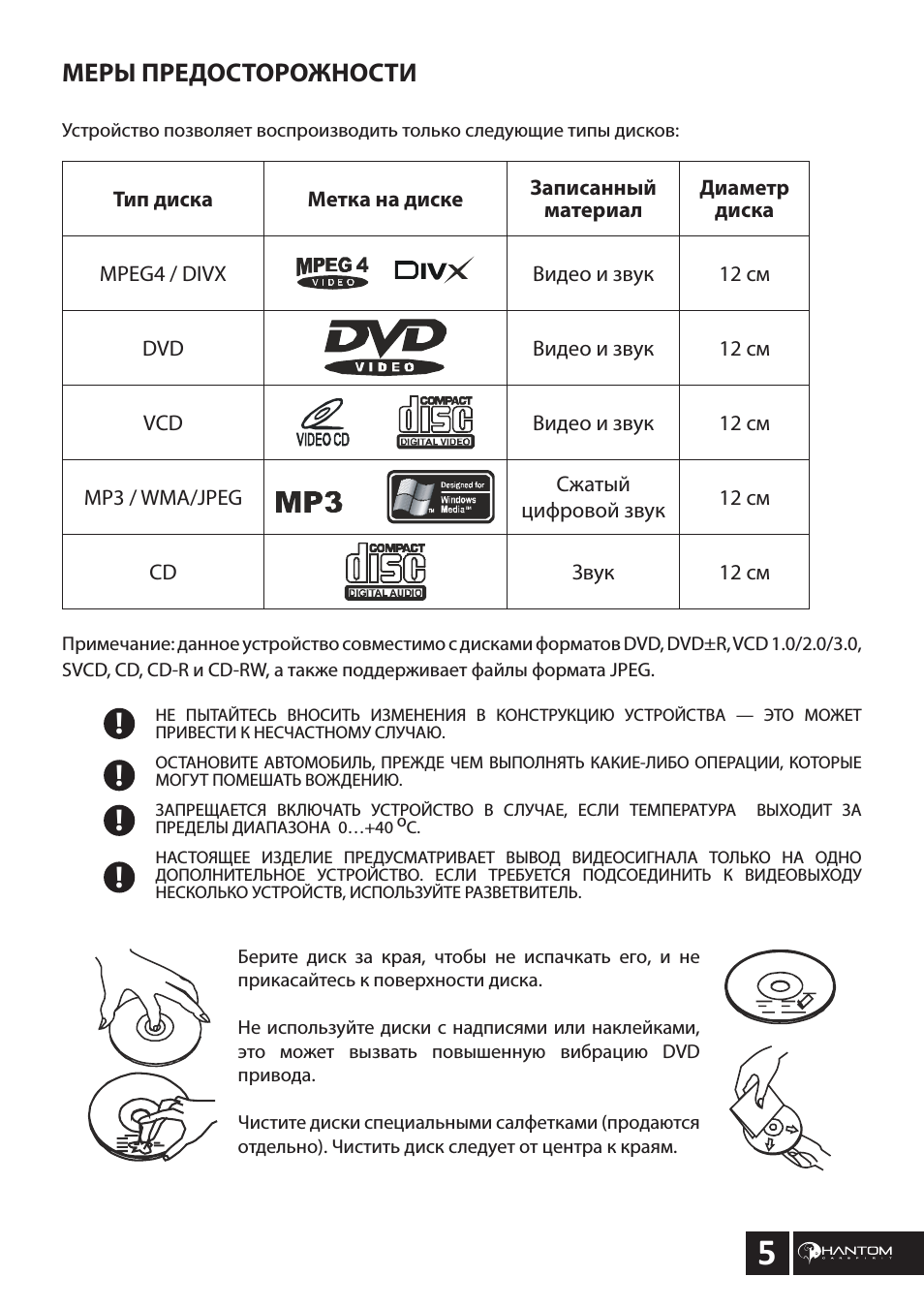

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Устройство позволяет воспроизводить только следующие типы дисков:

Примечание: данное устройство совместимо с дисками форматов DVD, DVD±R, VCD 1.0/2.0/3.0,
SVCD, CD, CD-R и CD-RW, а также поддерживает файлы формата JPEG.

НЕ ПЫТАЙТЕСЬ ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ УСТРОЙСТВА — ЭТО МОЖЕТ
ПРИВЕСТИ К НЕСЧАСТНОМУ СЛУЧАЮ.

ОСТАНОВИТЕ АВТОМОБИЛЬ, ПРЕЖДЕ ЧЕМ ВЫПОЛНЯТЬ КАКИЕ-ЛИБО ОПЕРАЦИИ, КОТОРЫЕ
МОГУТ ПОМЕШАТЬ ВОЖДЕНИЮ.

ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ УСТРОЙСТВО В СЛУЧАЕ, ЕСЛИ ТЕМПЕРАТУРА ВЫХОДИТ ЗА
ПРЕДЕЛЫ ДИАПАЗОНА 0…+40 oC.

НАСТОЯЩЕЕ ИЗДЕЛИЕ ПРЕДУСМАТРИВАЕТ ВЫВОД ВИДЕОСИГНАЛА ТОЛЬКО НА ОДНО
ДОПОЛНИТЕЛЬНОЕ УСТРОЙСТВО. ЕСЛИ ТРЕБУЕТСЯ ПОДСОЕДИНИТЬ К ВИДЕОВЫХОДУ
НЕСКОЛЬКО УСТРОЙСТВ, ИСПОЛЬЗУЙТЕ РАЗВЕТВИТЕЛЬ.

Берите диск за края, чтобы не испачкать его, и не
прикасайтесь к поверхности диска.

Не используйте диски с надписями или наклейками,
это может вызвать повышенную вибрацию DVD
привода.

Чистите диски специальными салфетками (продаются
отдельно). Чистить диск следует от центра к краям.

Тип диска

Метка на диске

Записанный

материал

Диаметр

диска

MPEG4 / DIVX

Видео и звук

12 см

DVD

Видео и звук

12 см

VCD

Видео и звук

12 см

MP3 / WMA/JPEG

Сжатый

цифровой звук

12 см

CD

Звук

12 см

!
!
!
!

6

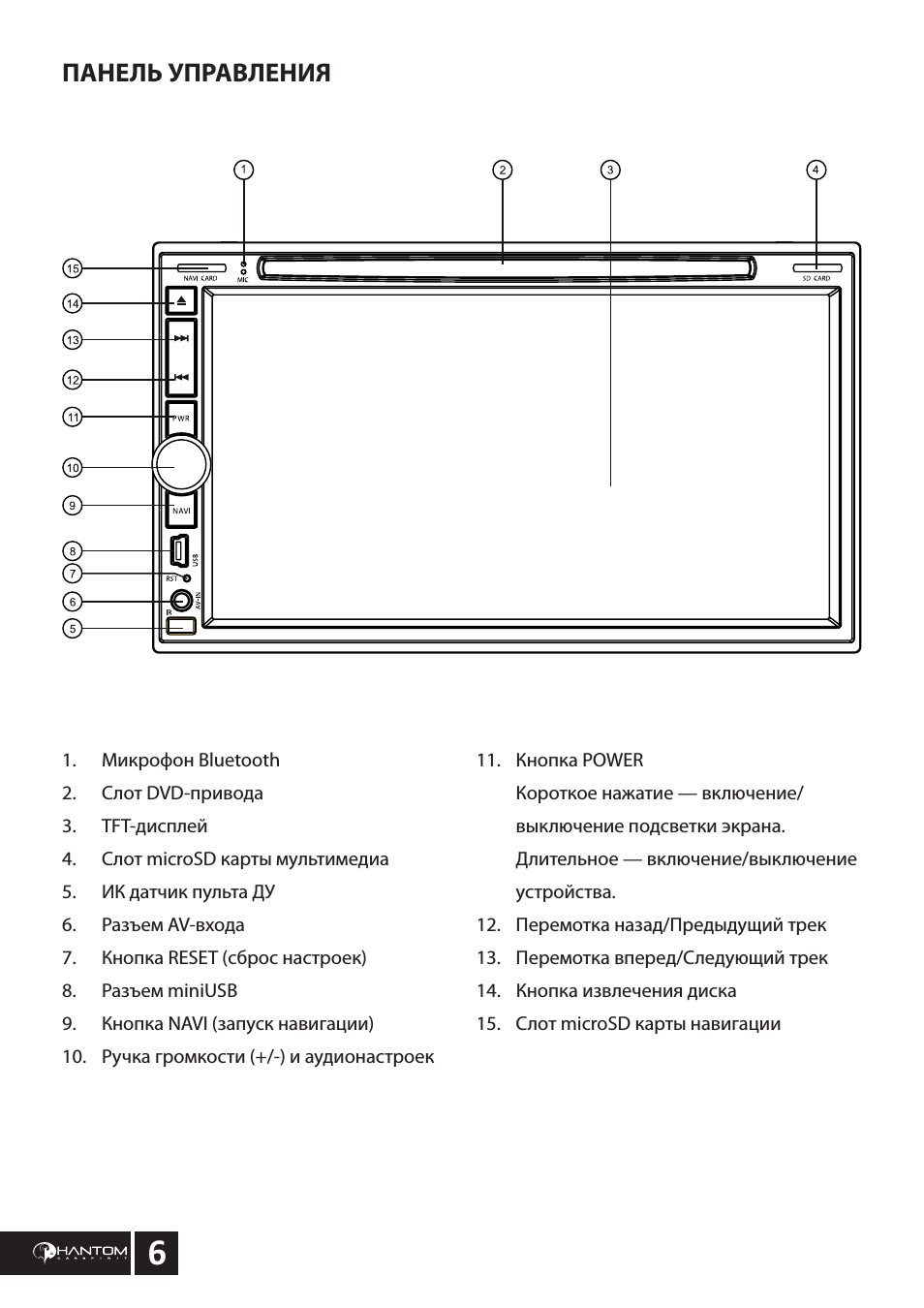

ПАНЕЛЬ УПРАВЛЕНИЯ

1. Микрофон

Bluetooth

2. Слот

DVD-привода

3. TFT-дисплей

4.

Слот microSD карты мультимедиа

5.

ИК датчик пульта ДУ

6. Разъем

AV-входа

7.

Кнопка RESET (сброс настроек)

8. Разъем

miniUSB

9.

Кнопка NAVI (запуск навигации)

10. Ручка громкости (+/-) и аудионастроек

11. Кнопка

POWER

Короткое нажатие — включение/

выключение подсветки экрана.

Длительное — включение/выключение

устройства.

12. Перемотка назад/Предыдущий трек

13. Перемотка вперед/Следующий трек

14. Кнопка извлечения диска

15. Слот microSD карты навигации

7

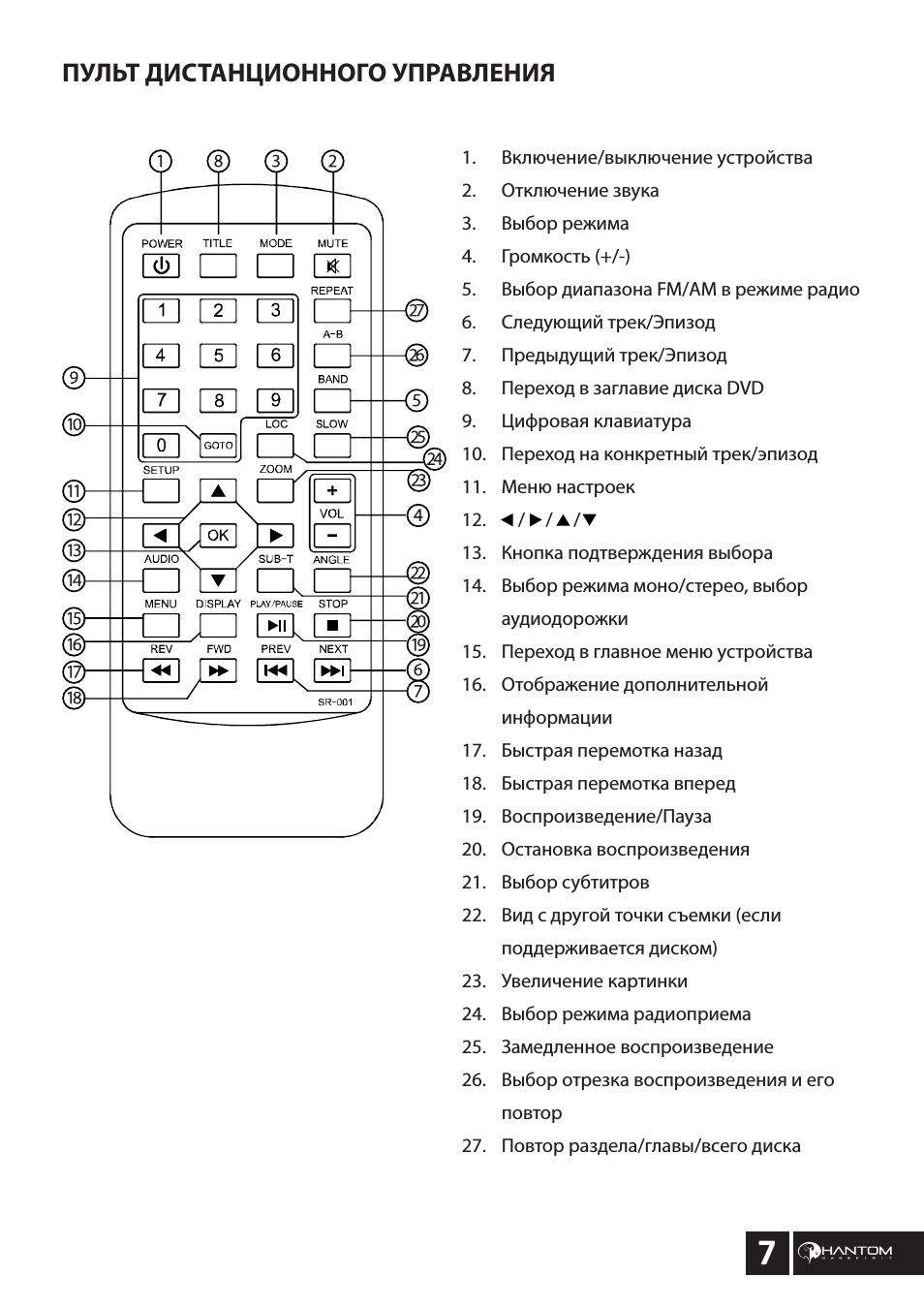

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Включение/выключение

устройства

2. Отключение

звука

3. Выбор

режима

4. Громкость

(+/-)

5.

Выбор диапазона FM/AM в режиме радио

6. Следующий

трек/Эпизод

7. Предыдущий

трек/Эпизод

8.

Переход в заглавие диска DVD

9. Цифровая

клавиатура

10. Переход на конкретный трек/эпизод

11. Меню

настроек

12. / / /

13. Кнопка подтверждения выбора

14. Выбор режима моно/стерео, выбор

аудиодорожки

15. Переход в главное меню устройства

16. Отображение

дополнительной

информации

17. Быстрая перемотка назад

18. Быстрая перемотка вперед

19. Воспроизведение/Пауза

20. Остановка

воспроизведения

21. Выбор

субтитров

22. Вид с другой точки съемки (если

поддерживается диском)

23. Увеличение

картинки

24. Выбор режима радиоприема

25. Замедленное

воспроизведение

26. Выбор отрезка воспроизведения и его

повтор

27. Повтор раздела/главы/всего диска

8

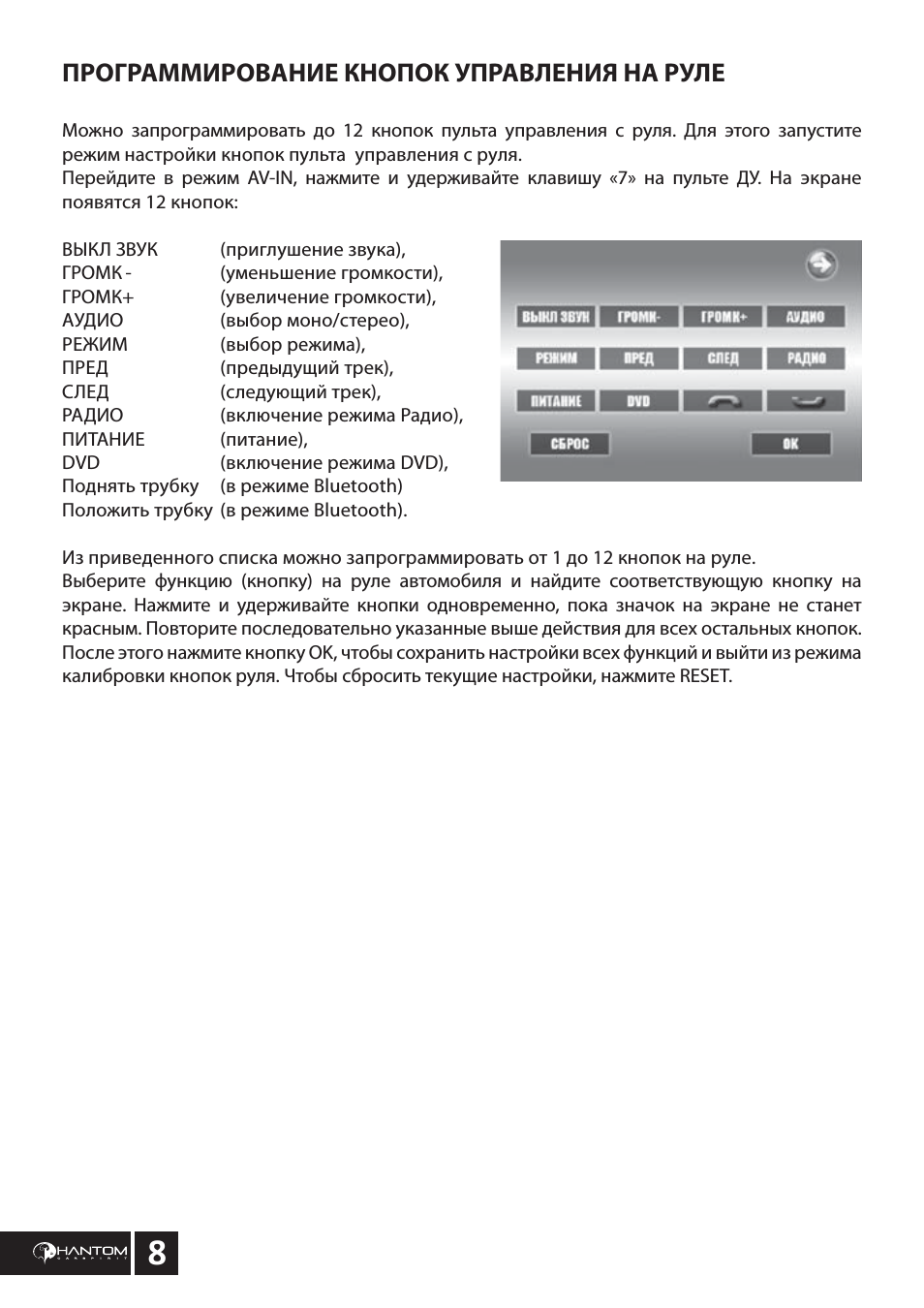

ПРОГРАММИРОВАНИЕ КНОПОК УПРАВЛЕНИЯ НА РУЛЕ

Можно запрограммировать до 12 кнопок пульта управления с руля. Для этого запустите
режим настройки кнопок пульта управления с руля.
Перейдите в режим AV-IN, нажмите и удерживайте клавишу «7» на пульте ДУ. На экране
появятся 12 кнопок:

ВЫКЛ ЗВУК

(приглушение звука),

ГРОМК —

(уменьшение громкости),

ГРОМК+

(увеличение громкости),

АУДИО

(выбор моно/стерео),

РЕЖИМ

(выбор режима),

ПРЕД

(предыдущий трек),

СЛЕД

(следующий трек),

РАДИО

(включение режима Радио),

ПИТАНИЕ

(питание),

DVD

(включение режима DVD),

Поднять трубку (в режиме Bluetooth)
Положить трубку (в режиме Bluetooth).

Из приведенного списка можно запрограммировать от 1 до 12 кнопок на руле.
Выберите функцию (кнопку) на руле автомобиля и найдите соответствующую кнопку на
экране. Нажмите и удерживайте кнопки одновременно, пока значок на экране не станет
красным. Повторите последовательно указанные выше действия для всех остальных кнопок.
После этого нажмите кнопку OK, чтобы сохранить настройки всех функций и выйти из режима
калибровки кнопок руля. Чтобы сбросить текущие настройки, нажмите RESET.

9

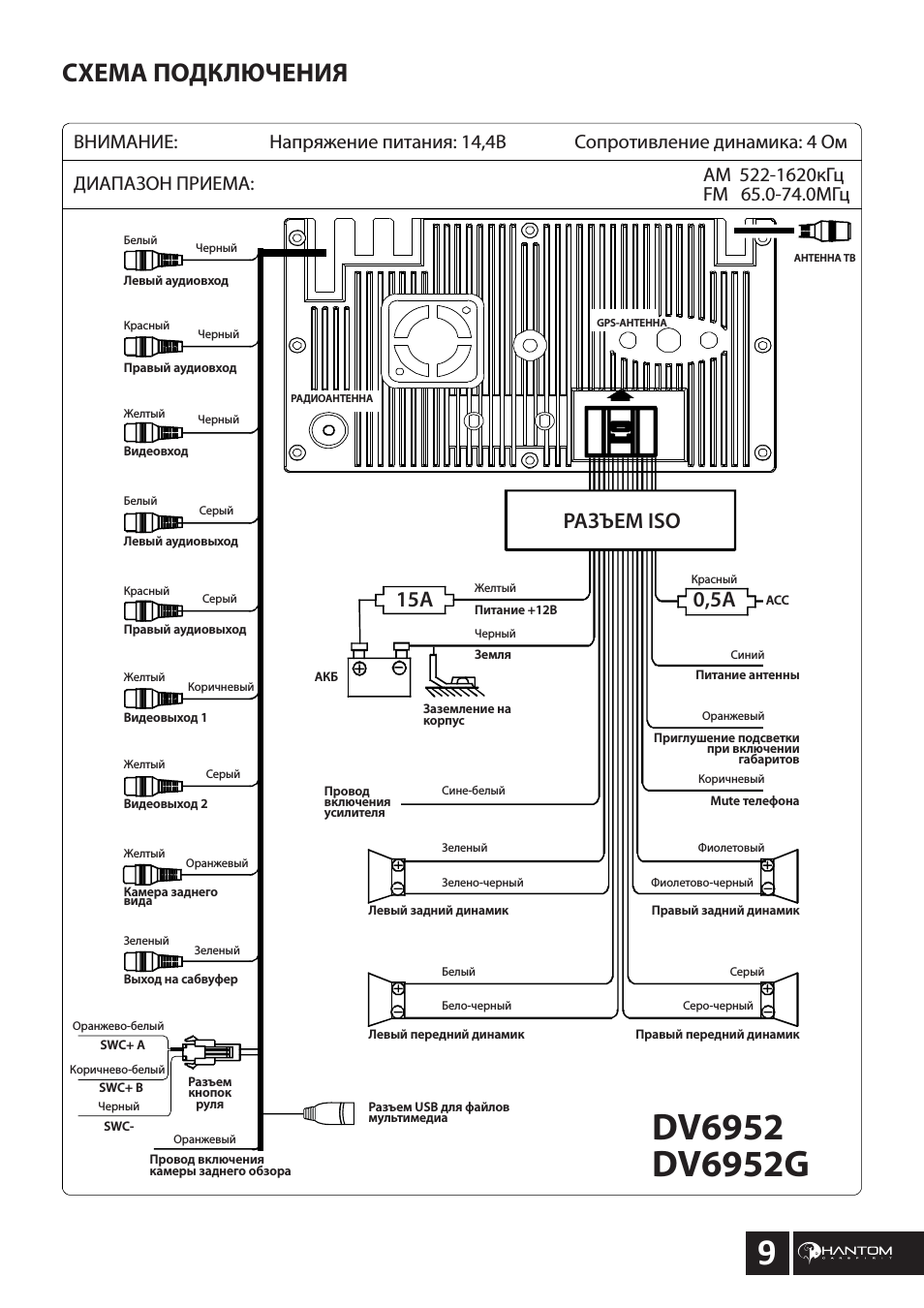

СХЕМА ПОДКЛЮЧЕНИЯ

ВНИМАНИЕ:

Сопротивление динамика: 4 Ом

Напряжение питания: 14,4В

ДИАПАЗОН ПРИЕМА:

AM 522-1620кГц
FM 65.0-74.0МГц

Белый

Белый

Красный

Красный

Красный

Желтый

Желтый

Желтый

Зеленый

SWC-

РАДИОАНТЕННА

GPS-АНТЕННА

АНТЕННА ТВ

РАЗЪЕМ ISO

15А

0,5А

SWC+ B

SWC+ А

Выход на сабвуфер

Провод включения

камеры заднего обзора

Левый передний динамик

Разъем USB для файлов

мультимедиа

Правый передний динамик

Левый задний динамик

Правый задний динамик

Mute телефона

Приглушение подсветки

при включении

габаритов

ACC

Питание антенны

Провод

включения

усилителя

АКБ

Заземление на

корпус

Земля

Питание +12B

Видеовыход 2

Камера заднего

вида

Видеовыход 1

Правый аудиовыход

Правый аудиовход

Левый аудиовыход

Левый аудиовход

Видеовход

Желтый

Черный

Серый

Серый

Зеленый

Черный

Серый

Серый

Оранжевый

Оранжевый

Бело-черный

Серо-черный

Зелено-черный

Зеленый

Сине-белый

Белый

Разъем

кнопок

руля

Черный

Черный

Коричневый

Коричневый

Фиолетовый

Фиолетово-черный

Синий

Коричнево-белый

Оранжево-белый

Оранжевый

Желтый

Черный

DV6952

DV6952G

10

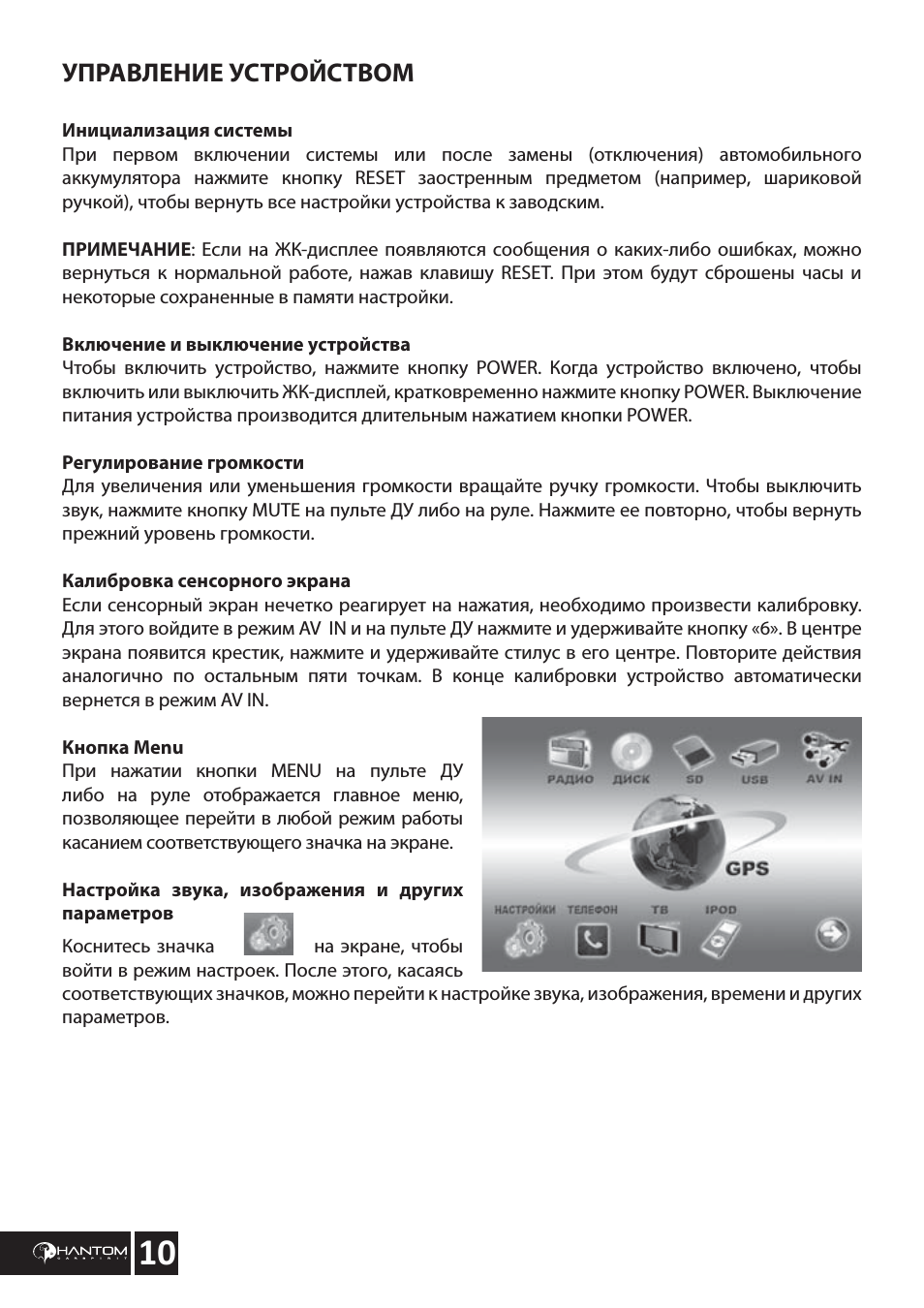

УПРАВЛЕНИЕ УСТРОЙСТВОМ

Инициализация системы
При первом включении системы или после замены (отключения) автомобильного
аккумулятора нажмите кнопку RESET заостренным предметом (например, шариковой
ручкой), чтобы вернуть все настройки устройства к заводским.

ПРИМЕЧАНИЕ: Если на ЖК-дисплее появляются сообщения о каких-либо ошибках, можно
вернуться к нормальной работе, нажав клавишу RESET. При этом будут сброшены часы и
некоторые сохраненные в памяти настройки.

Включение и выключение устройства
Чтобы включить устройство, нажмите кнопку POWER. Когда устройство включено, чтобы
включить или выключить ЖК-дисплей, кратковременно нажмите кнопку POWER. Выключение
питания устройства производится длительным нажатием кнопки POWER.

Регулирование громкости
Для увеличения или уменьшения громкости вращайте ручку громкости. Чтобы выключить
звук, нажмите кнопку MUTE на пульте ДУ либо на руле. Нажмите ее повторно, чтобы вернуть
прежний уровень громкости.

Калибровка сенсорного экрана
Если сенсорный экран нечетко реагирует на нажатия, необходимо произвести калибровку.
Для этого войдите в режим AV IN и на пульте ДУ нажмите и удерживайте кнопку «6». В центре
экрана появится крестик, нажмите и удерживайте стилус в его центре. Повторите действия
аналогично по остальным пяти точкам. В конце калибровки устройство автоматически
вернется в режим AV IN.

Кнопка Menu
При нажатии кнопки MENU на пульте ДУ
либо на руле отображается главное меню,
позволяющее перейти в любой режим работы
касанием соответствующего значка на экране.

Настройка звука, изображения и других

параметров
Коснитесь значка на экране, чтобы
войти в режим настроек. После этого, касаясь
соответствующих значков, можно перейти к настройке звука, изображения, времени и других
параметров.

Нажмите на кнопку для помощи

• 4.0 Рейтинг
• 27620 Просмотров

>В случае самостоятельной установки автомагнитолы фантом первое, что необходимо сделать, это отключить кабель от минусовой клеммы автомобиля. Подобное действие позволит избежать возможных коротких замыканий и, соответственно, серьезного повреждения мультимедийного устройства.

Не стоит забывать, также и об других электронных устройствах автомобиля. Например, не рекомендуется подключать дополнительное оборудование к цепям питания бортового компьютера. Следует обращать внимание и на то, чтобы номиналы предохранителей, задействованных в контуре автомагнитолы, соответствовали штатной токовой нагрузке устройства.

Не забудьте предварительно записать серийный номер базового блока, который выгравирован на задней части  – вполне возможно, что этот номер вам пригодиться при дальнейшей эксплуатации.

/>

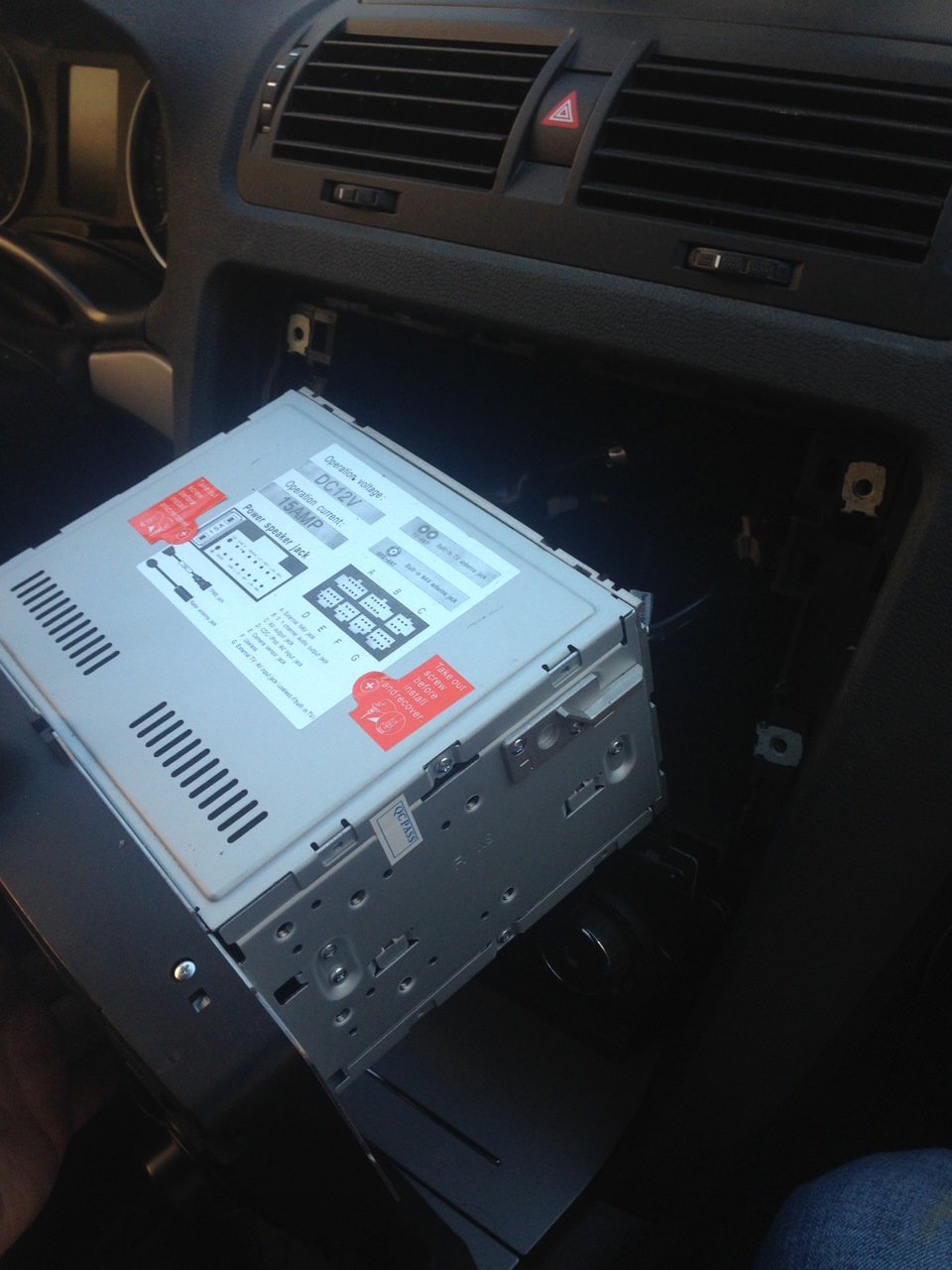

Начните процесс монтажа с установки основного блока.

С этой целью вставьте монтажную корзину в отведенное для магнитолы место и надежно закрепите ее при помощи поставляемых в комплекте металлических хомутов, далее вставьте болт с шестигранной головкой в установочный кронштейн и наденьте на болт защитный колпачок.

Приведенная ниже схема подключения магнитолы phantom позволяет безошибочно выполнить все необходимые электрические соединения:

Цифровые обозначения  на схеме имеют следующие значения:

• «1» — Разъем антенны;
• «2» -не задействовано;
• «3» — сине/белый провод выхода удаленного включения. Подключается к  соответствующему выводу усилителя  или     процессора сигналов;
• «4» — красный провод питания +12В через систему зажигания;
• «5» — черный провод на «массу»;
• «6» — синий провод вывода на питание антенны;
• «7» — оранжевый провод на регулятор подсветки;
• «8» — желтый провод питания  от аккумуляторной батареи (+12В напрямую);
• «9» — цепи питания через  ISO-разъем;
• «10» — цепи на динамики через  ISO-разъем;
• «11»- (+) левого заднего динамика (зеленый провод);
• «12»- (-) левого заднего динамика (зелено/черный провод);
• «13»- (+) левого переднего динамика (белый провод);
• «14»- (-) левого переднего динамика (бело/черный провод);
• «15» — (-) правого переднего  динамика (серо/черный провод);
• «16» — (+) правого переднего  динамика (серый провод);
• «17» — (-) правого заднего  динамика (фиолетово/черный провод);

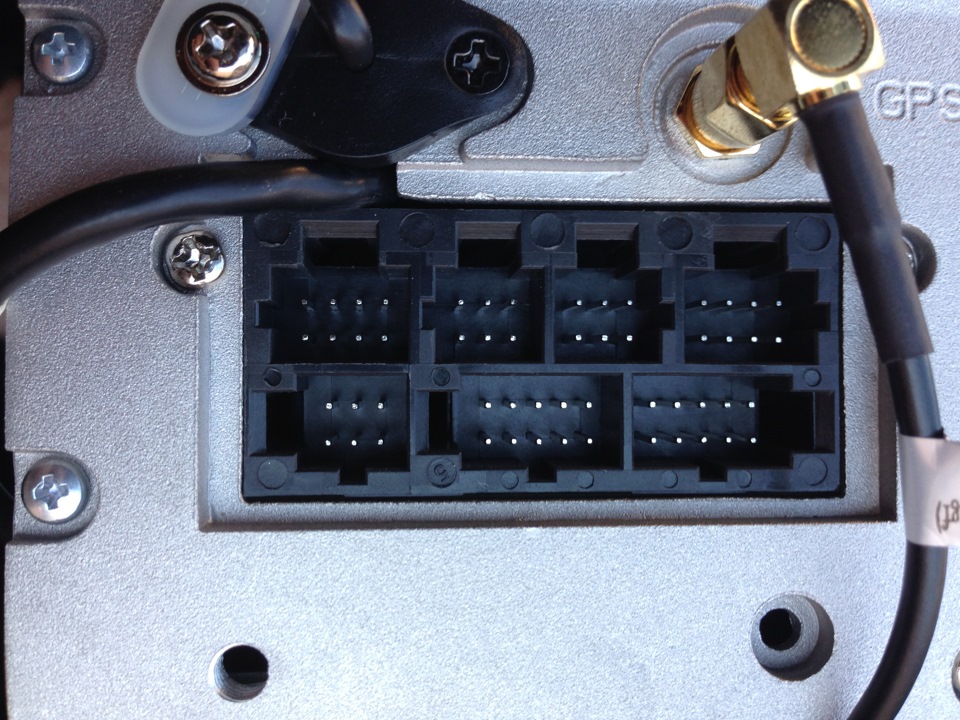

• «18» — (+) правого заднего  динамика (фиолетовый провод);
• «19» — защитная линия через  плавкий предохранитель 10А;
• «20» — разъем MIC (к микрофону);
• «21» — разъем на интерфейс  управления через рулевую колонку;
• «22» — микрофон;
• «23» — передние разъемы RCA (белый — левый, красный – правый);
• «24» — задние разъемы RCA (белый — левый, красный – правый);
• «25» — выходные разъемы RCA на сабвуфер;
• «26» — соединитель источника  питания;
• «27» — на удлинитель RCA (кабель приобретается отдельно;
• «27» — разъем AUX;
• «27» разъем USB.

Для минимизации помех  при воспроизведении звука рекомендуется  прокладывать провода системы фантом на расстоянии не менее 10 см от электропроводки автомобиля. Также как можно дальше должны находиться выводы аккумуляторной батареи. Немаловажное значение имеет и качество подсоединения вывода на «массу». Для повышения надежности контакта его следует подключать к хорошо зачищенной металлической поверхности.

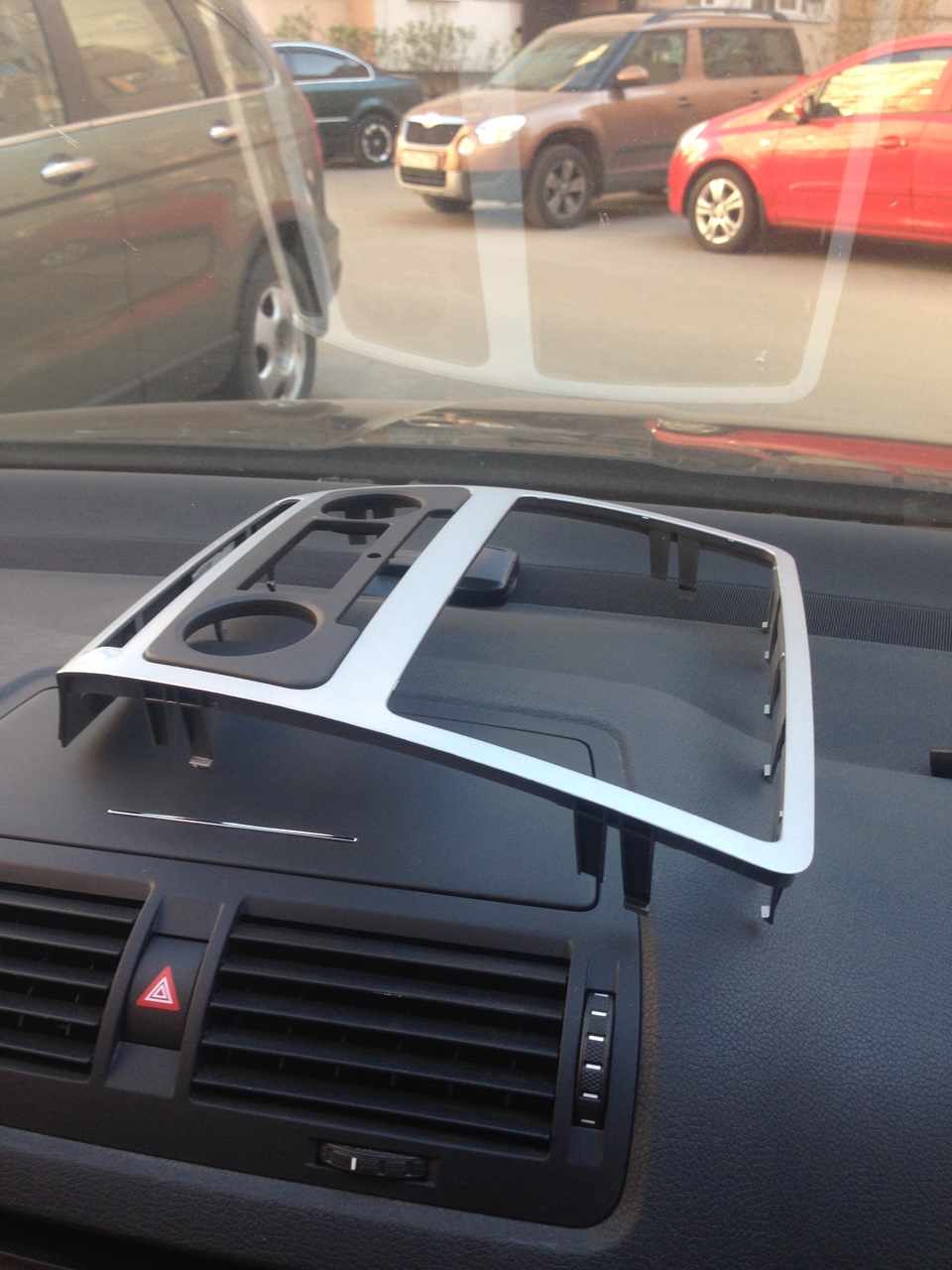

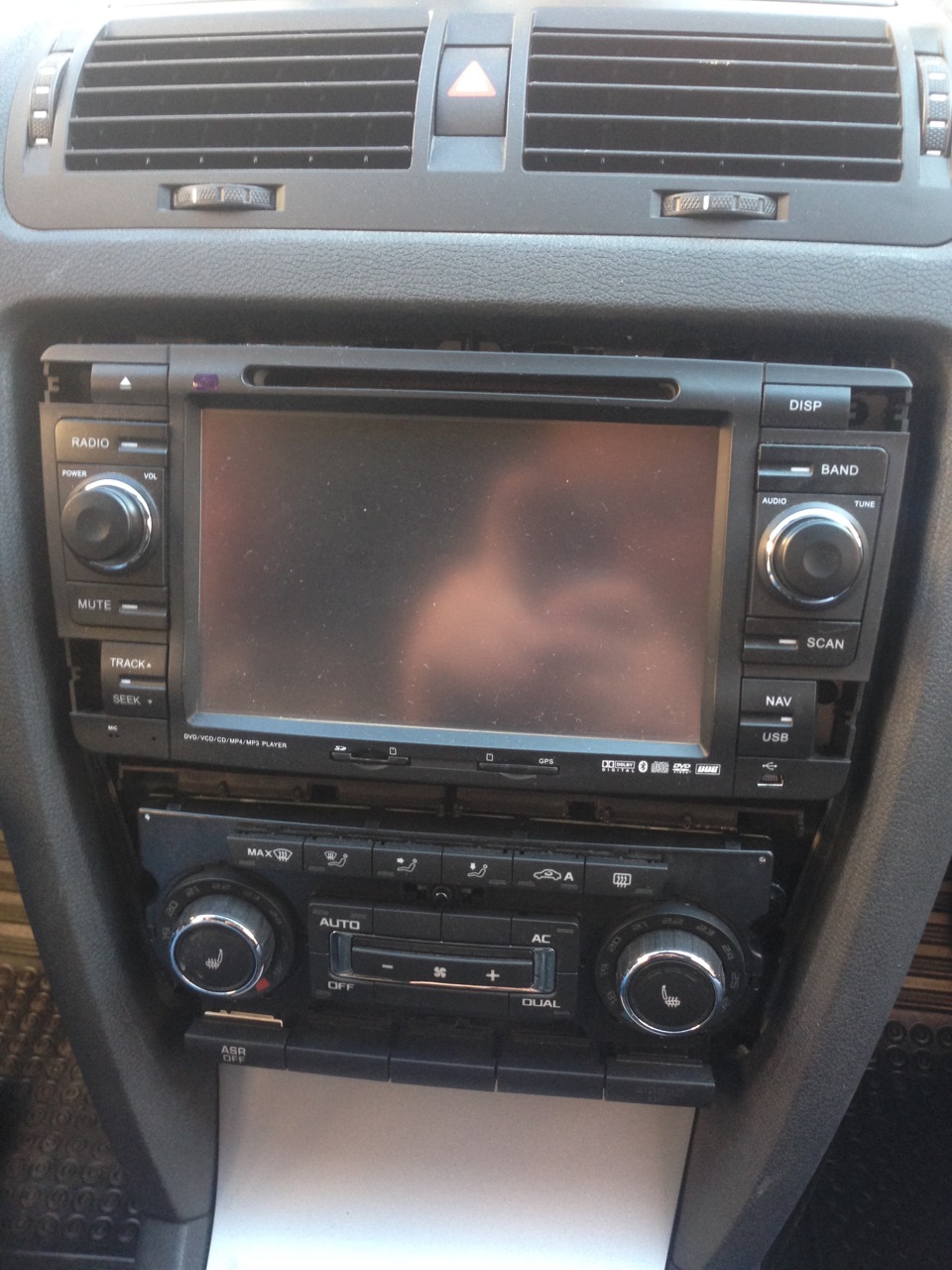

После полного окончания  работ с электрическими проводами  вставьте головное устройство  в приборную панель и зафиксируйте  его при помощи стопорного  штифта. После этого можно тестировать  устройство на работоспособность.
