Привет всем. В наличии имеется Hyundai Solaris первого поколения. Решил установить на них патронники. Посмотрел на озоне разные модели и остановился на модели AODO Ak-915.
Пришел товар, все подключил без установки на машину для проверки работы. Мне не поправилась работа данного устройства. (Долгий сигнал от датчиков, слабая чувствительность). Начал смотреть варианты по дороже. Решение остановилось на Meta System Park 4/14. Приобрел себе их на авито. (Датчики белого цвета)

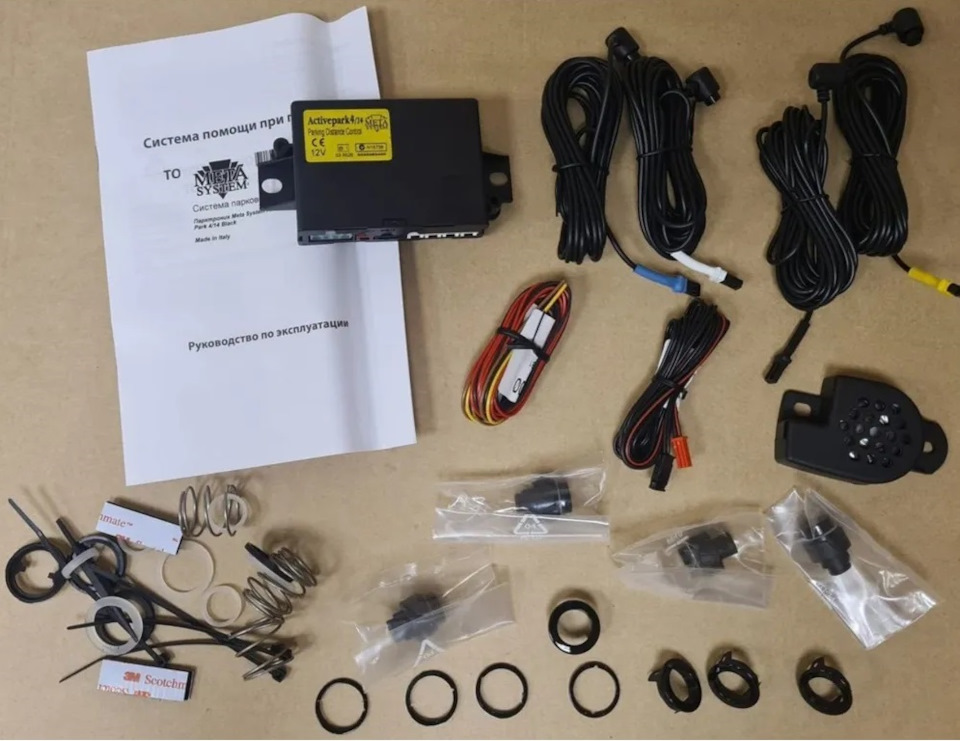

Вот полная комплектация:
Патронники были приобретены без экрана, просто с динамиком.

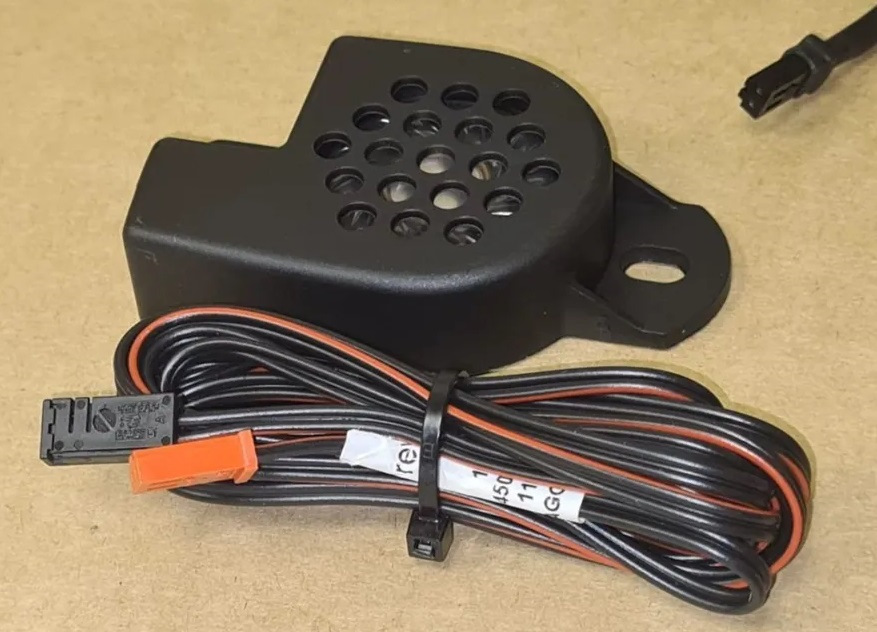

Динамик был установлен в салоне автомобиля, со стороны руля. Сделал небольшие дырочки и закрепил небольшими кусками проволоки, чтобы не шаталось и не дребезжало.
Родной провод, который шел от динамика к блоку патронника отказался коротковат. Пришлось удлинять провод, чтобы можно было от руля до багажника по салону машины провести, где будет установлен блок патронника.

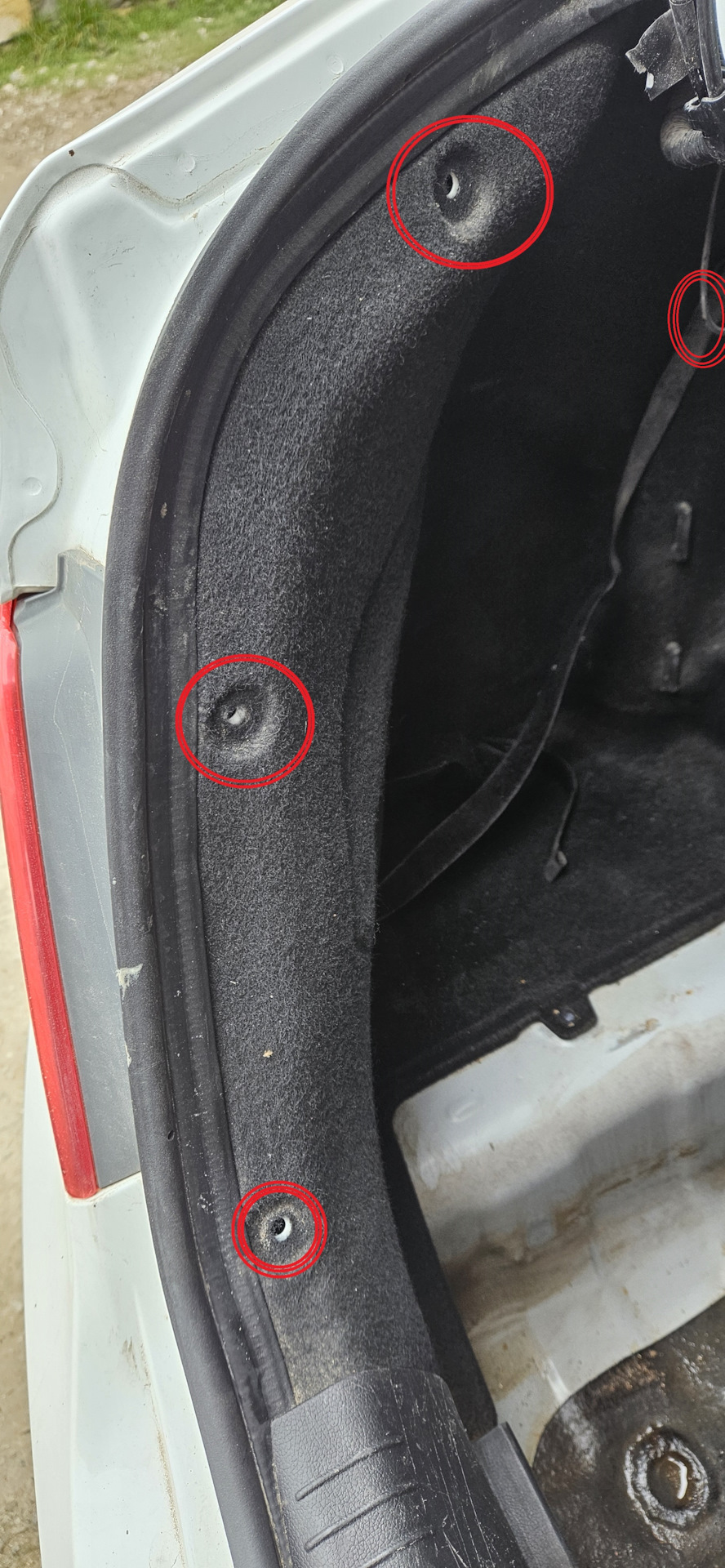

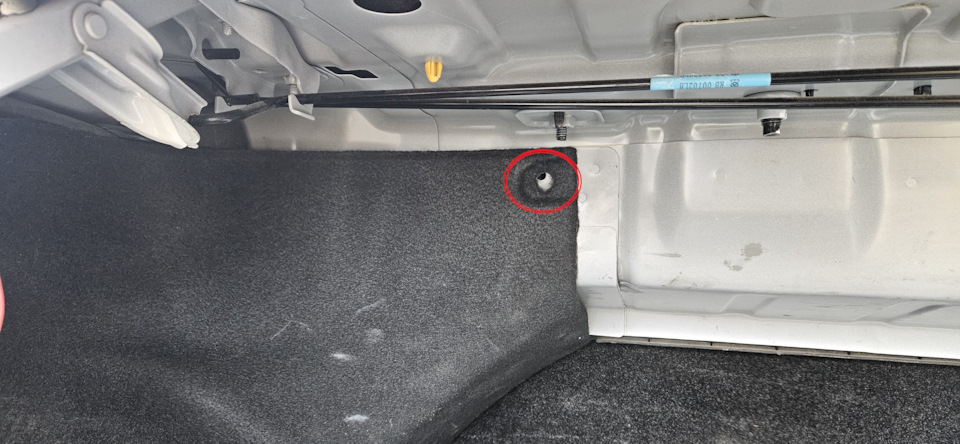

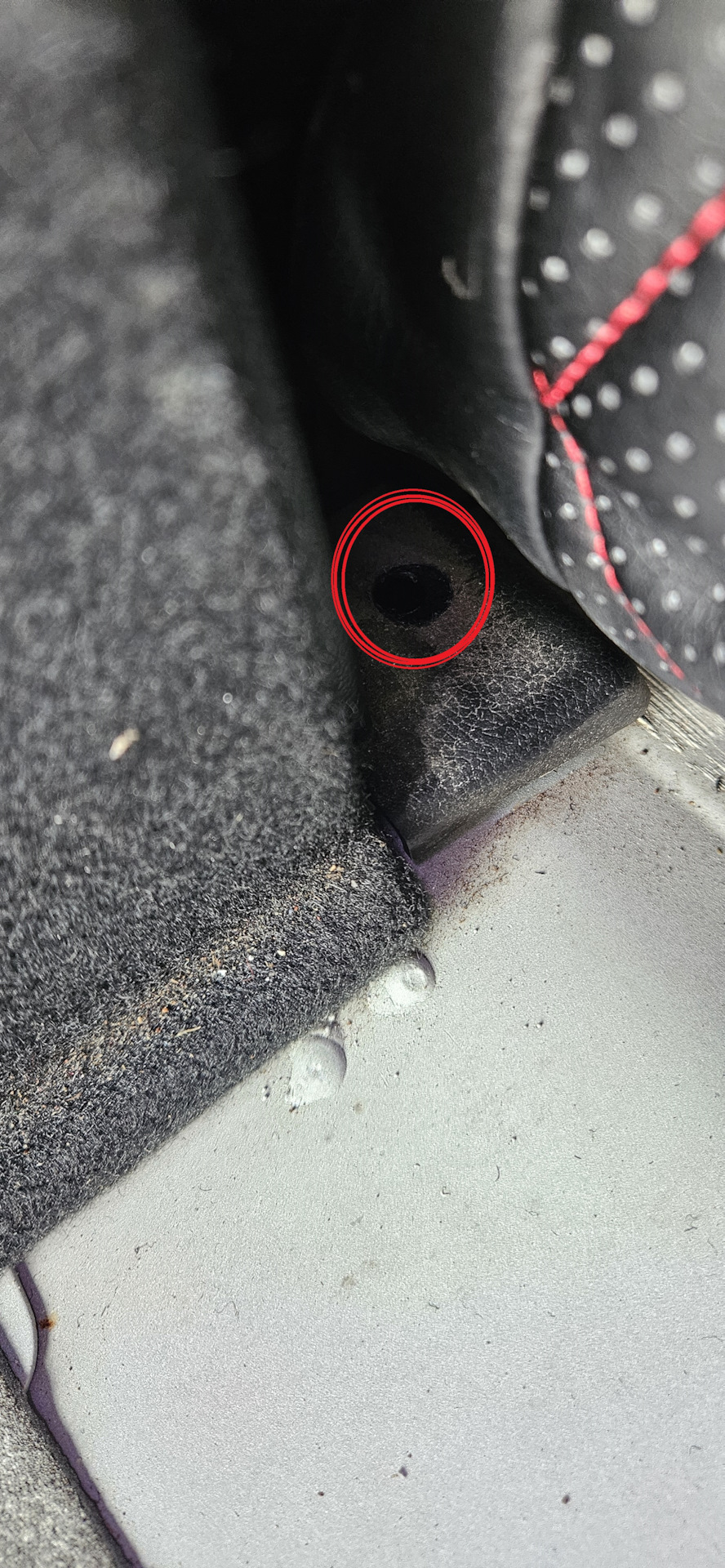

В багажнике пришлось снять обшивку слевой стороны. Снял 4 клипсы виде ежика.
Затем еще два самореза внизу крестовой отвёрткой открутил (ph2).
И затем еще одну клипсу вытащил.

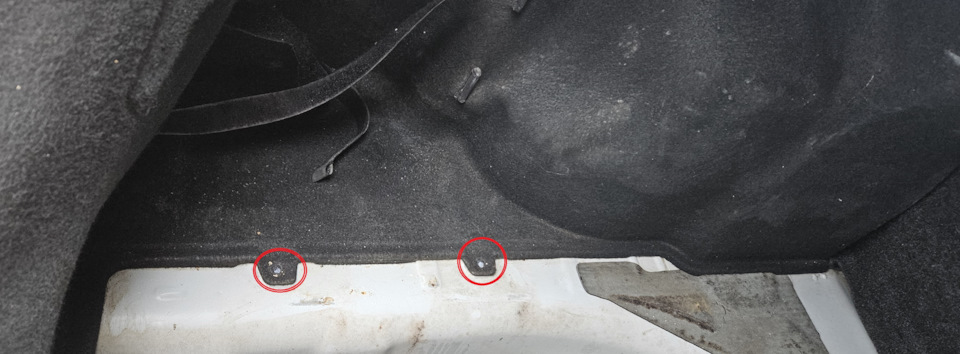

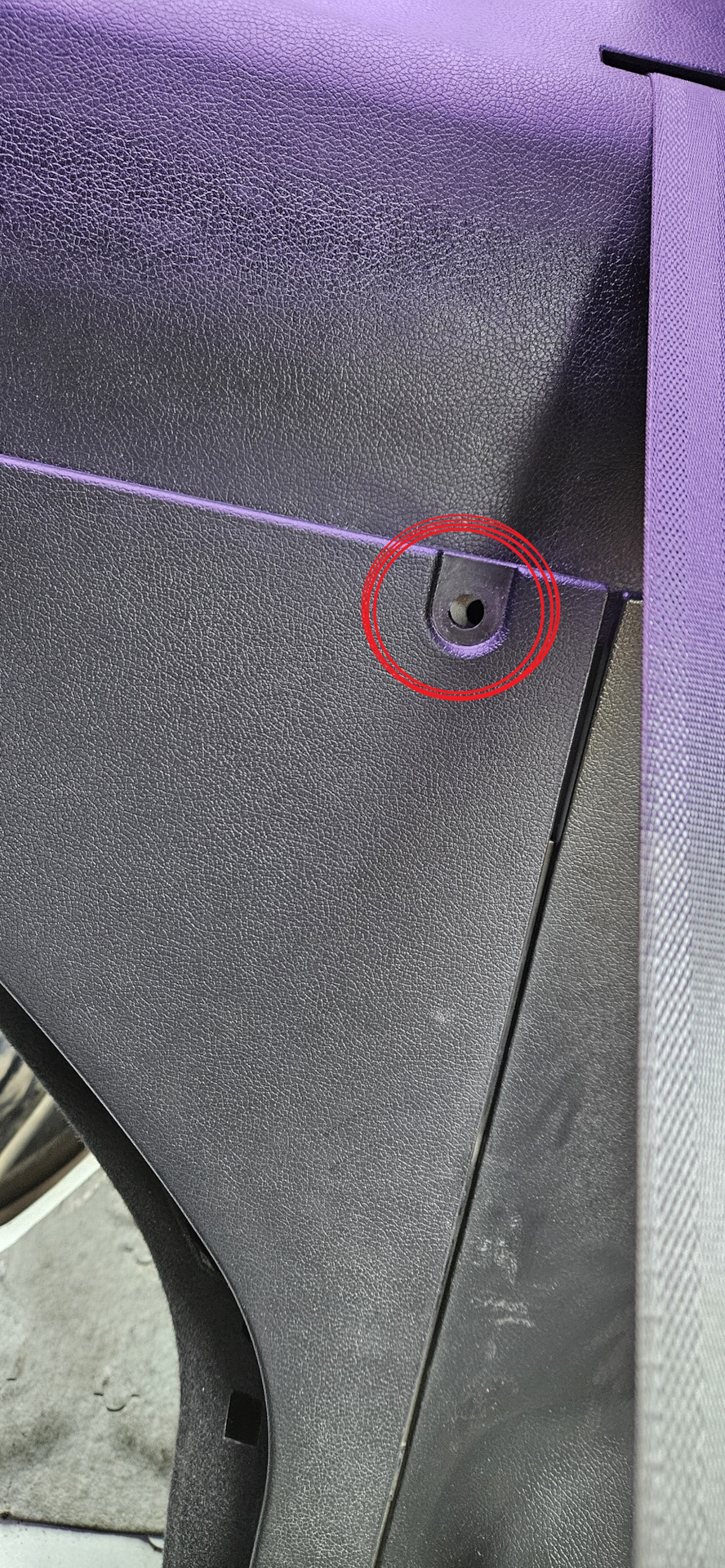

Переходим в салон машины, опрокидываем сзади пассажирское сиденье и снимаем там клипсу плюс еще одну слева.
Еще внизу нужно выкрутить саморез.
Достаем еще клипсу
И там мы увидим еще клипсу, которая будет держать ту обшивку, только после снятия этой клипсы у нас получиться снять ту обшивку.

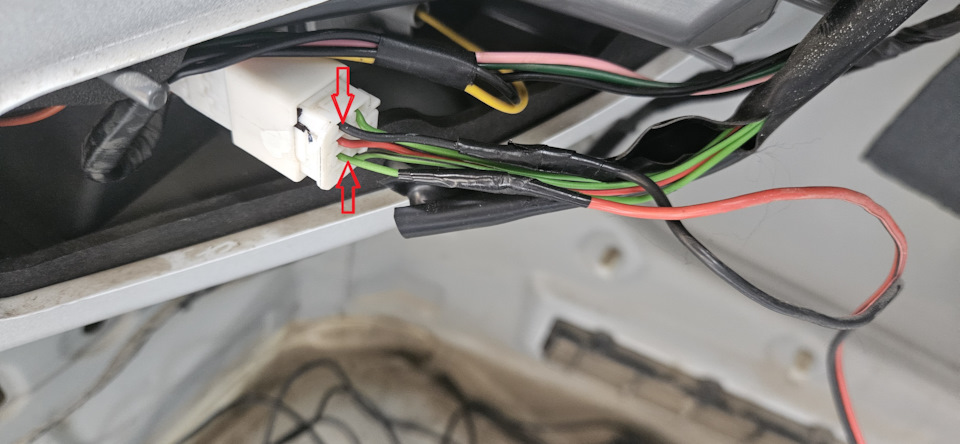

Далее необходимо открутить три гайки от фар для их снятия. Отсоединяем коннектор от фар для их снятия. (У меня честно сказать не получилось коннектор отсоединить). Под ними находиться саморез и клипса, которые держат бампер. (Обшивку с другой стороны ни снимал, так как ее не нужно снимать, а том есть специальное окошко, через которое можно открутить гайки от фар)

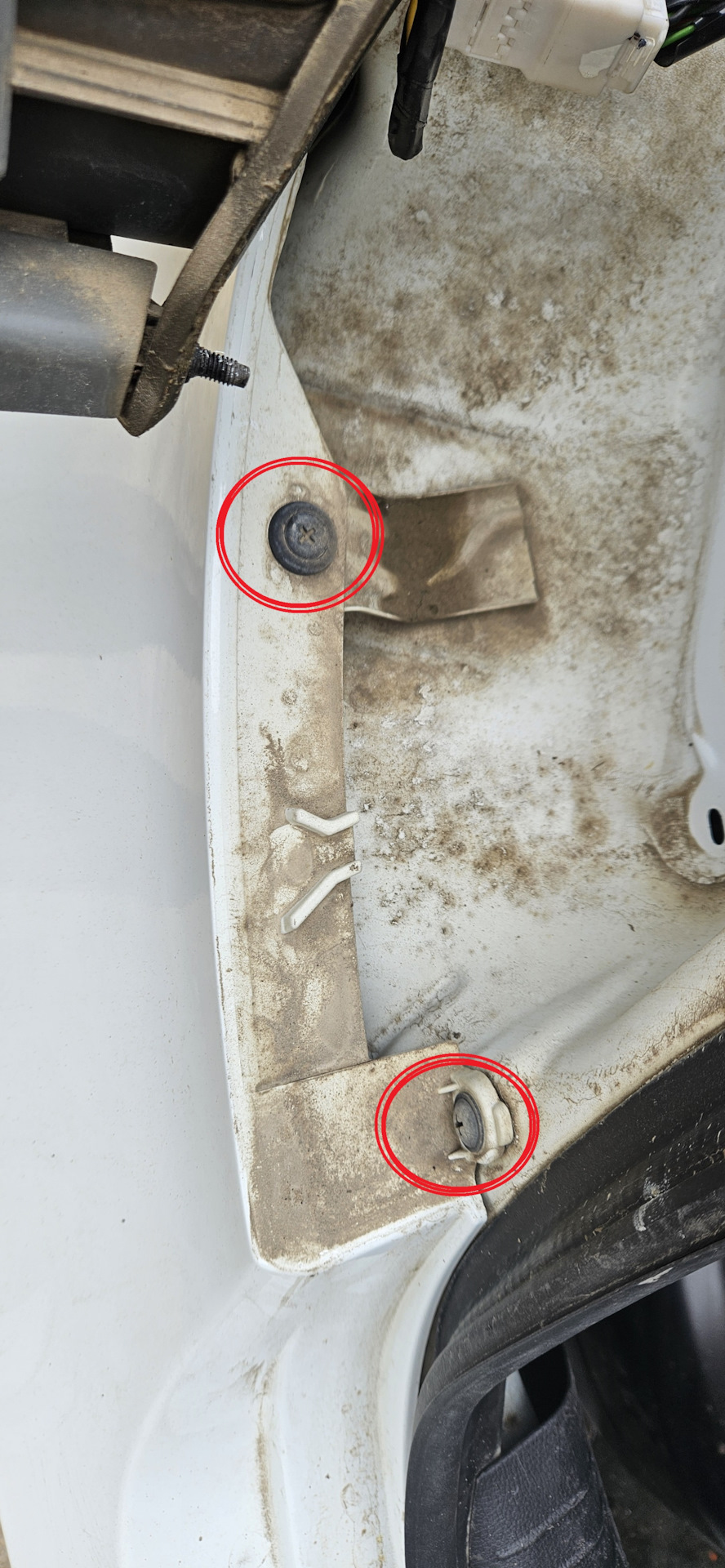

Идем к колесам и откручиваем три самореза.
Снизу у нас будет находиться пластмассовая клипса под крестовую отвертку и снимаем ее.

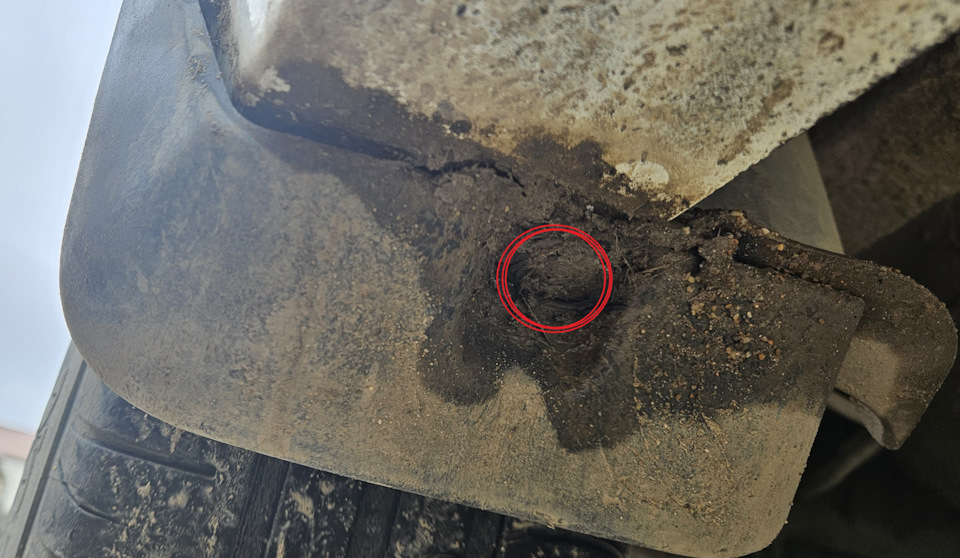

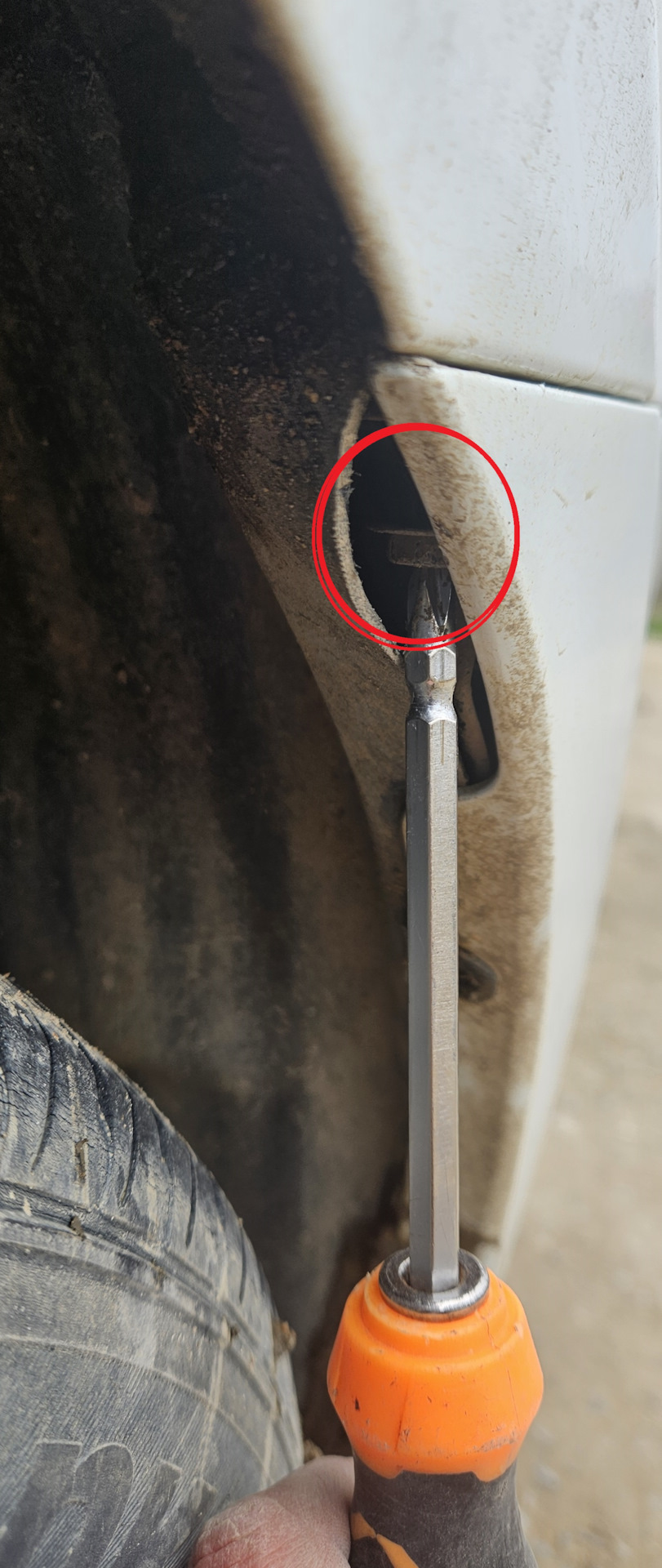

Где подкрыльник у нас будет саморез подключи с центром под крестовую отвертку. Выкручиваем его.
Тоже самое проделываем с другой стороны.
Берем вот такую лопатку с начинаем снимать бампер с одной стороны потом с другой.
С другой стороны бампера я увидел заводскую маркировку под патронники. Смыл грязь водой и сделал с внутренней стороны метку для сверления тонким сверлом.
Фото забыл сделать, когда сделал 4 дырки.

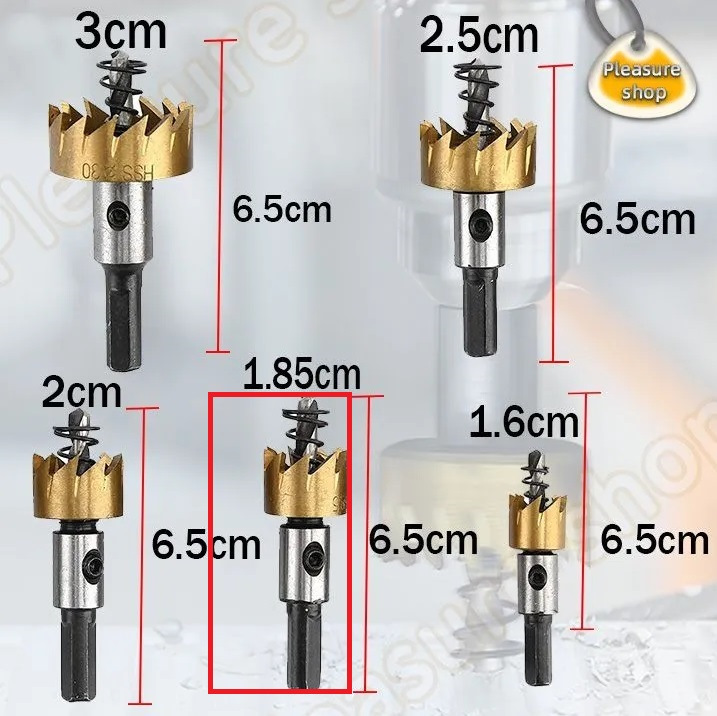

Дырки делал коронкой 18.5 мм. Набор коронок заказывал на озон
Диаметр сверления под датчиков 19мм. Я заказал 18.5 мм, чуть пришлось потом круглым напильником по кругу стачивать, чтобы все сидело плотно. (На кольце есть небольшой выступ фиксации, пришлось канцелярским ножом чуть чуть срезать в бампере, где сделал отверстие для выступа, чтобы он зашел.)

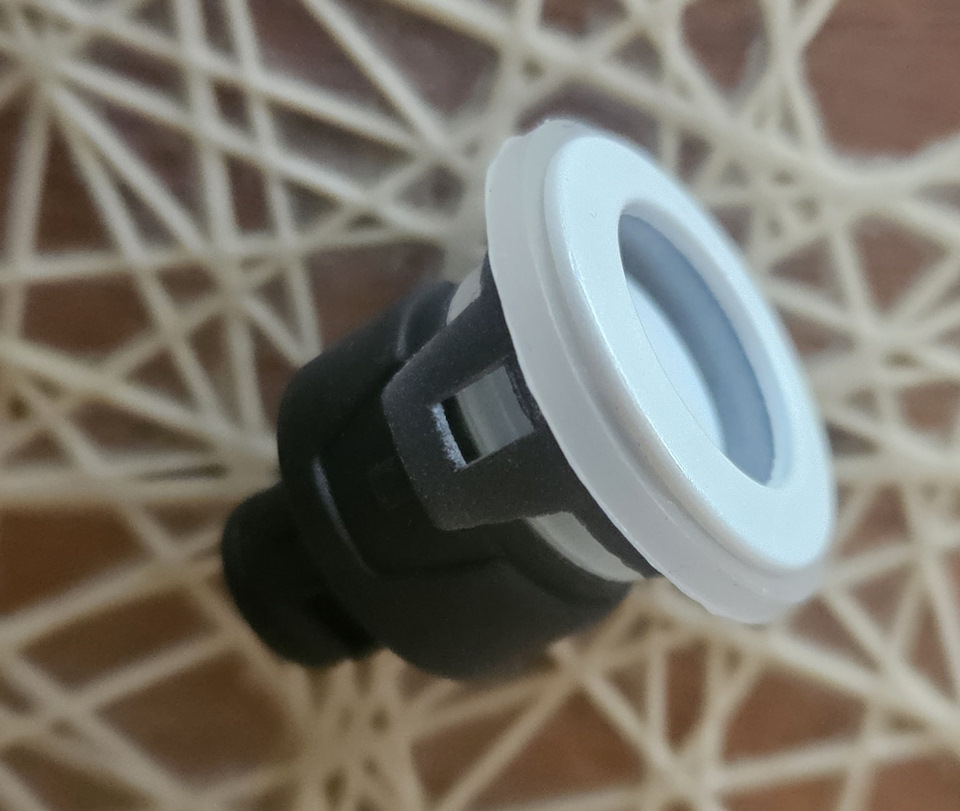

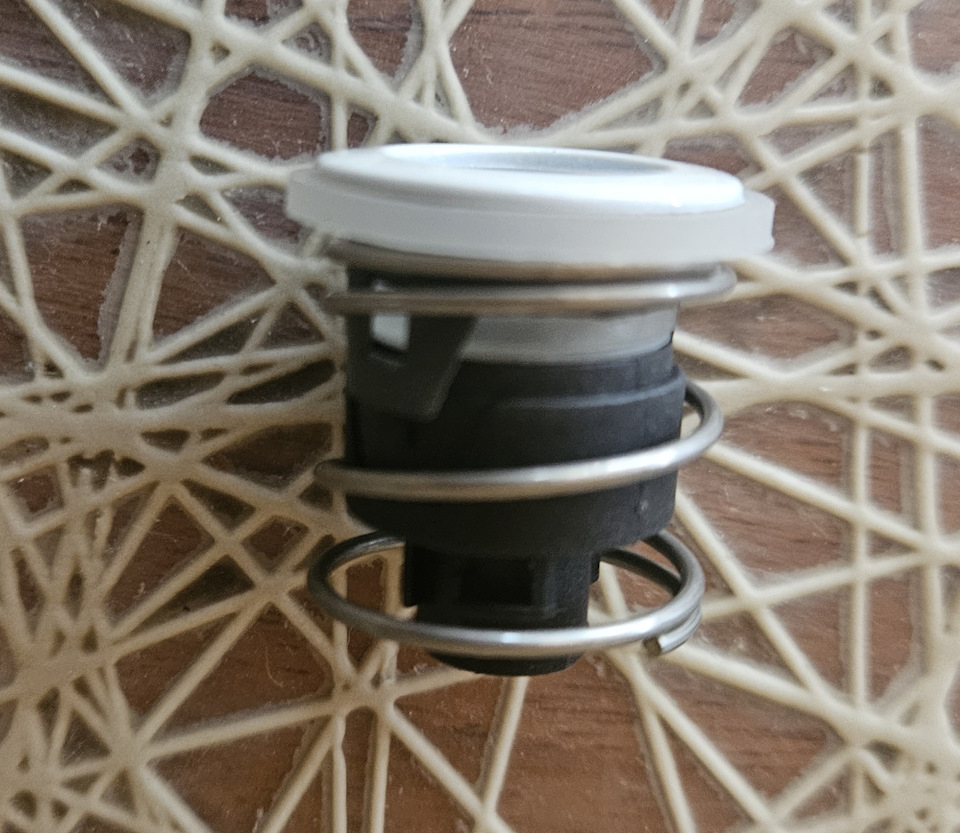

По сборке датчиков. В комплекте идет две силосованные резинки. Маленькая и большая. Маленькая надевается на сам датчик.
А большая резинка на другое кольцо снаружи бампера.

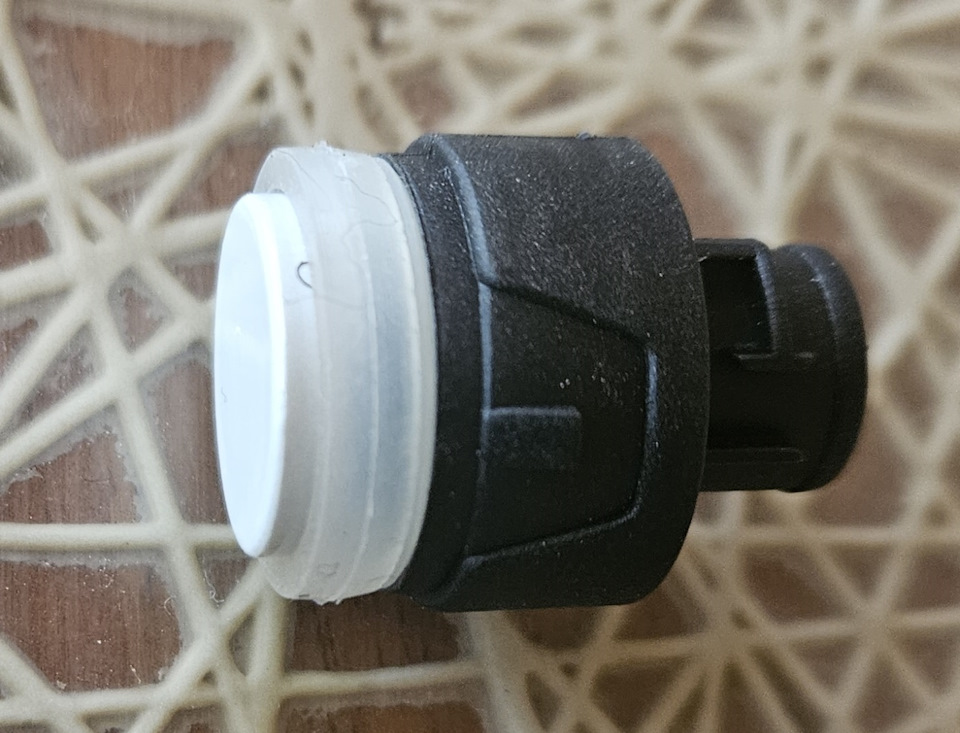

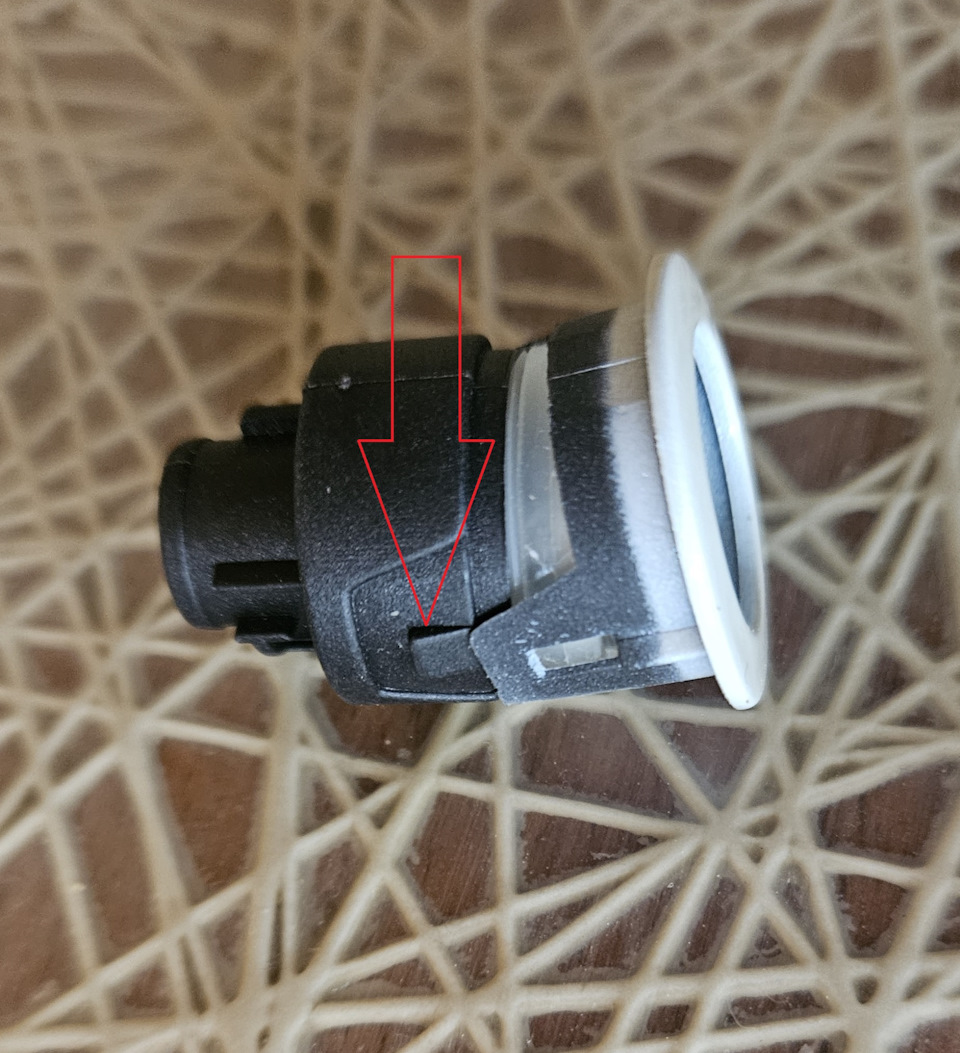

На датчики, есть два выступа с двух сторон. Один широкий, один узкий. При фиксации в бампере, учтите это и не пытайте широкий засунуть в узкий для фиксации).
Когда мы поставим кольцо с резинкой с наружи, а внутри вставляем датчик и фиксируем его. Далее надеваем пружину и специальным кольцо ставим сзади в паз и проворачиваем его для фиксации.

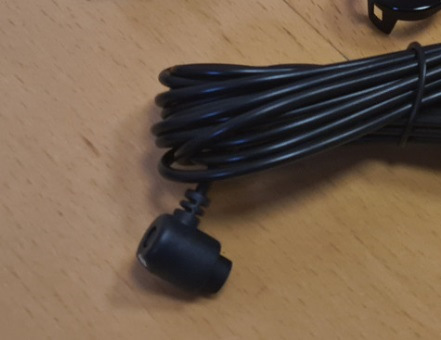

Обратите внимание на такой момент у штекер для подключения датчиков имеет букву Г.
Постарайтесь при установки датчиков в бампер сразу поставить датчик верное положение, чтобы кабель при подключение имел верное расположение сделать так, чтобы штекера смотрели как на картинке ниже.
Чтобы не было изгибы на провода, чтобы он не вышел с датчика, не нужно подключать как картинке внизу в углу справа.
В комплекте идет два набора кабелей. Один для более тонкой настройки, а другой несложного подключения. Я выбрал подключить кабель, который справа.

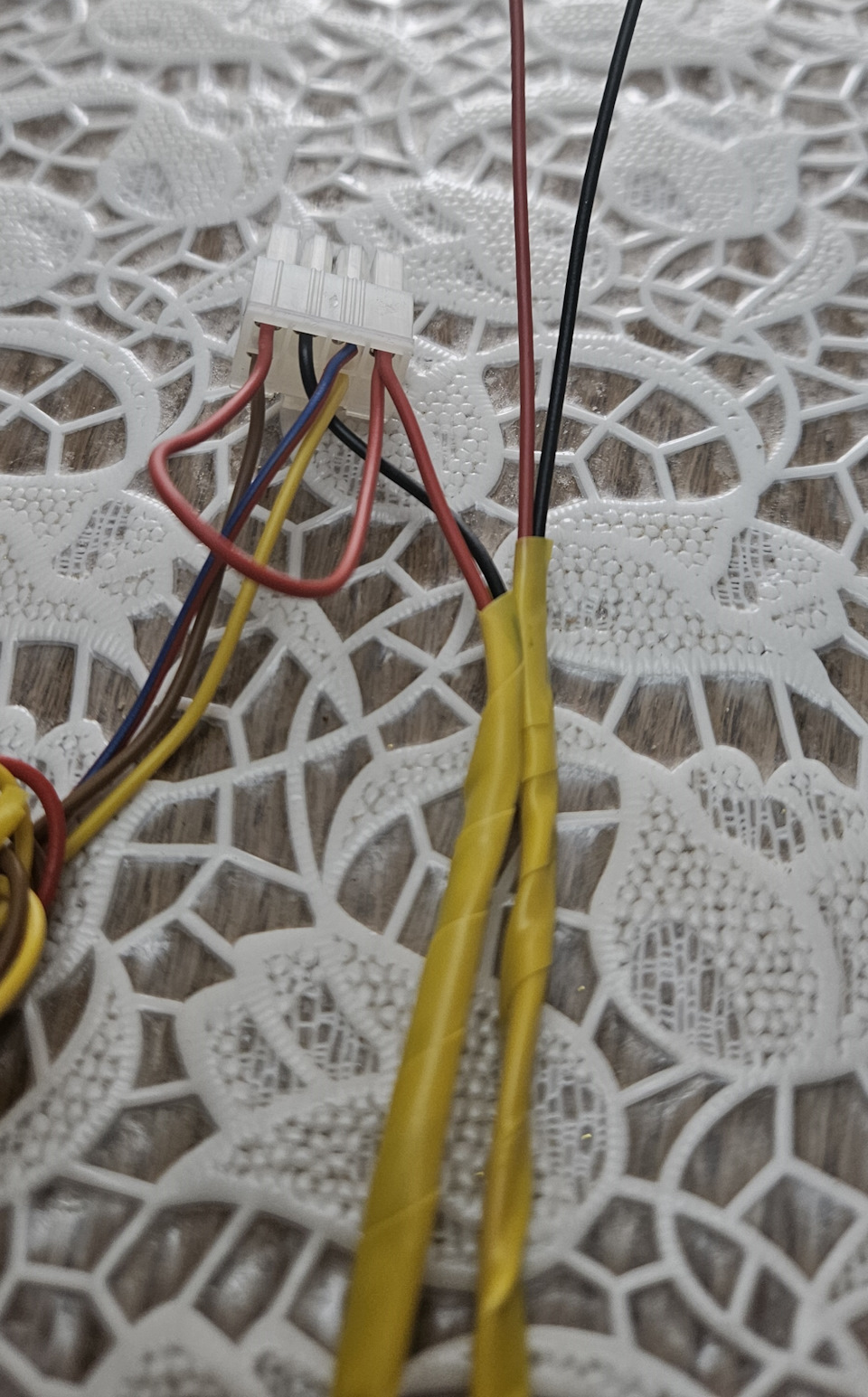

Черный кабель это минус (масса), красный это плюс. Изолировал их изолентой оба сразу.

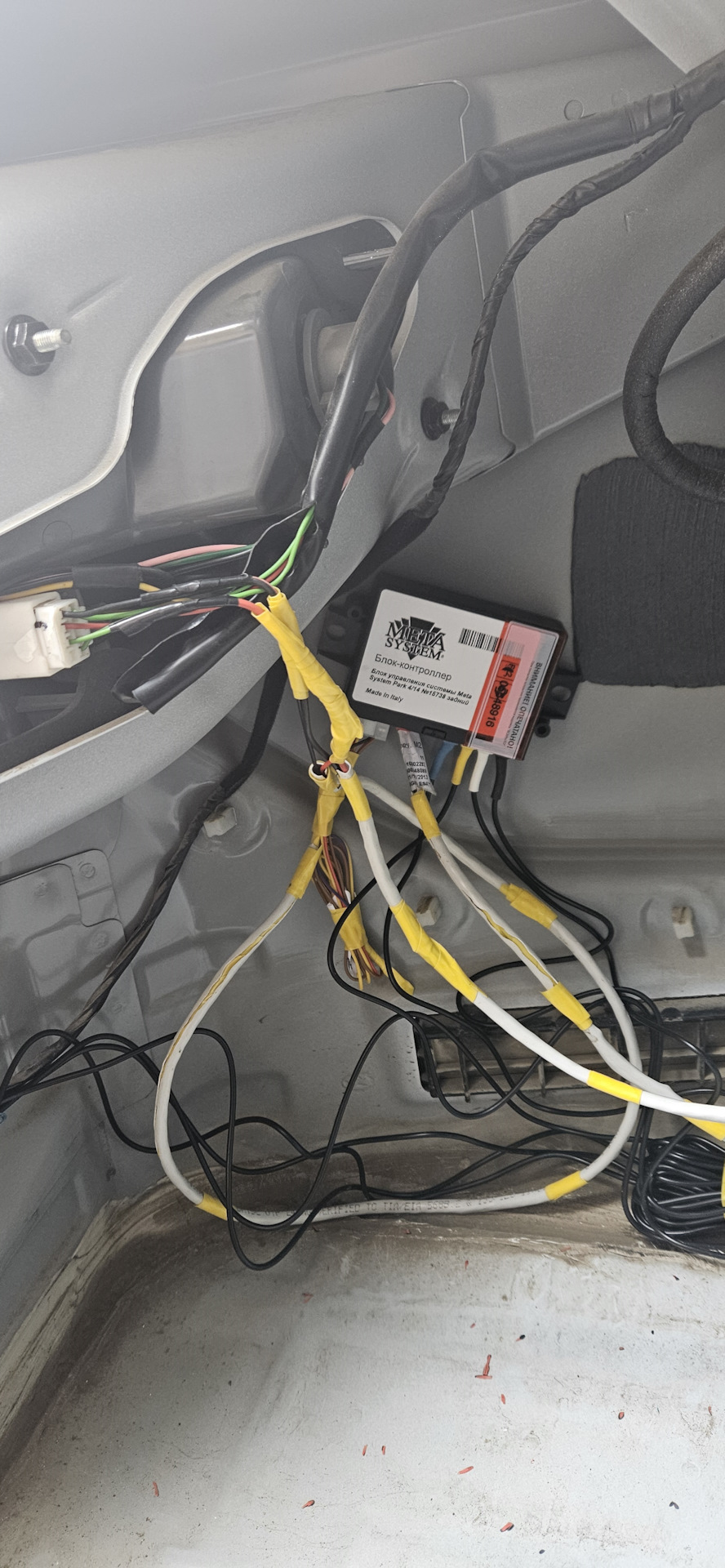

Провода сделал подключение к проводам фар. Черный провод у нас минус (масса), а зеленый кабель получился плюс. При включение задней передачи и данном проводе возникло напряжение 12В. Было измерено тестером.
(До этого прошлый хозяин запитывал с этих двух проводов провода на камеру заднего вида).

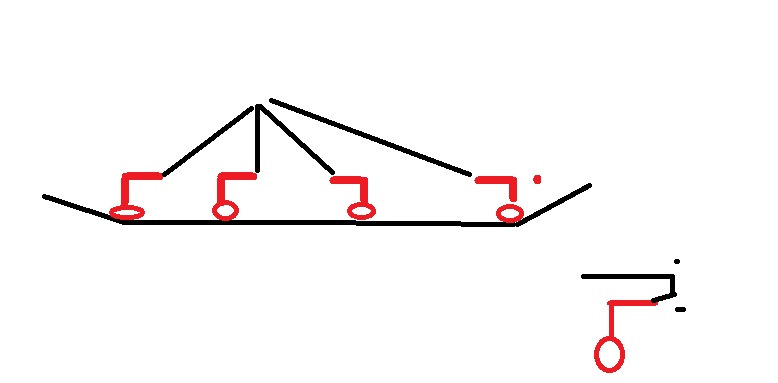

Подключение датчиков делал по этой схема из инструкции.

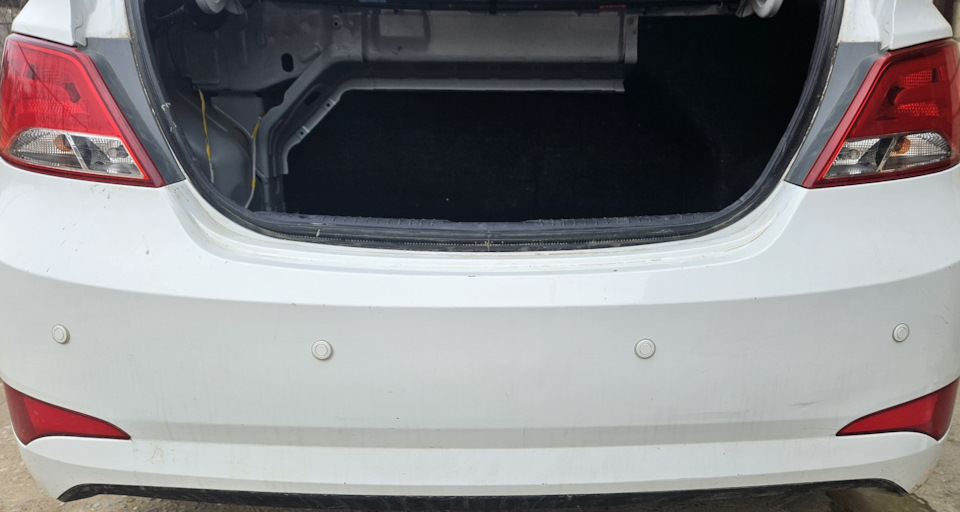

Вот как получилось в конце )
Рекомендацию по установки и программированию metasystem active park 1/14 ссылка 1 и ссылка 2
Руководство по эксплуатации metasystem active park 1/14 ссылка
Важно! Статья написана на примере своей машины. Никакой ответственности не несу. Если, где-то сомневаетесь — лучше идите к электрику. Спасибо за внимание.
