всех приветсвтую.
в этой записи речь пойдет о регулировке тепловых зазоров в газораспределительном механизме, т.е регулировка клапанов)
двигатель у меня 11183 (калина) 1.6 8V.

скажу сразу одну вещь, мужики, советую регулировать клапана самим, если вы самостоятельно меняите масло в ДВС, то тут тоже справитесь.
лично сам два раза ездил на регулировку в сервис, в одном как только приехал начали сикдывать крышку и регулировать, в другом не замарачиваясь в каком положении кулачки вала регулировали. да и при чем берут деньги не пустяковые, где 500р где и 1200р. надоело, отныне сам всегда занимаюсь этим. вот уже второй раз, собственными руками)))

еще чуть чуть слов, терпение, скоро перейдем к практике)))
скажу сразу, я выделил на это дело 2 дня.
в один день приехав с работы скинул клапанную крышку и оставил двигатель остывать на ночь.
с утра второго дня, начал регулировать.

и так, что нам нужно из материала и инструмента:
1) приспособление для регулировки клапанов ( штанга, флажок, рукоятка для утапливания толкателя) 215р.
2) щупы для проверки зазоров 75р.
3) шприц (для откачки масла из конавки клапана)
4) шипцы (сойдут медецинские или маникюрные)
5) регулировачные шайбы (купить после вычеслении зазоров)
6) прокладка клап. крышки. 120р
7) ручка, листок бумаги
ключ на 10 и на 8
9) отвертка

еще пару слов о прокладке, наверняка всем кто скидывал клапанную крышку, знакома ситуация соплей масла из под нее, дак вот, у меня было так же, покупал я обычные черные прокладки, но тут наткнулся на иформацию что есть чудо прокладка фирмы Балаково (БРТ, РТИ) красного цвета, силиконовая, нашел ее, купил и правда, вот уже два дня гоняю на ней и не намека на подтеки. советую, вот фото ее.

Фото в бортжурнале Lada 2114. Запчасти на фото: 21081003277, 21081003270

последовательность деиствии:

1) скидываем клапанную крышку.
2) сводим метки шкива распред вала и задней крышки ГРМ
3) последовательность проверки зазоров следущая, буду писать первой цифрой номер клапана, второй количество зубов которые нужно будет сдвинуть относительно меток распред вала и задней крышки по часовой стрелке ( фото пример проверки зазора 1 и 3 клапанов) :

— 1, 3 клапан 3 зуба.
— 5, 2 клапан 13 зубов
— 8, 6 клапан 24 зуба
— 4, 7 клапан 36 зубов
кулачи визуально должны смотреть вверх и немного на морду машины

нормы зазоров: ( НЕ ЗАБЫВАЙТЕ ЗАПИСЫВАТЬ НА ЛИСТОК КАКОЙ ЩУП ВОШЕЛ)

выпускной клапан : 0.35мм (т.е щуп с маркировкой 35, должен заходить в 1ый клапан с легким защемлением)
впускной клапан: 0.20мм ( т.е щуп с маркировкой 20, должен заходить в 3ии клапан с легким защемлением)

таким образом проверяем все 8 клапанов щупами, допускается норма в расхождении 0,05мм!
но рекомендую все же регулировать выпускные клапана если они пережаты на 0.05мм.
и еще правило :Лучше когда клапан ослаблен на 0.05, нежели перетянут.

далее определяемся какие клапана необходимо регулировать: (приведу пример своих замеров, у меня они выглядели так)

1 клап. — 0.25 при норме (0.35)
3 — 0.20 (0.20)
5 — 0,40 (0.35)
2 — 0.20 (0.20)
8 — 0.35 (0.35)
6 — 0.20 (0.20)
4 — 0,30 (0.35)
7 — 0.15 (0.20)
итого: 1, 5, 4, клапана нужно регулировать. (5,4,7 не обязательно)

далее с помощью штанги, флажка и пинцета достаем старую шайбу (пример на моей шайбе которая была в 1 клапане), на ней вы заметите трехзначные цифры, 337 (моя шайба, у вас может быть любая цифра)

((пример фото расположения флажка и штанги на 5 клапане т.к на первом не видно из за накладки распредвала, шайба с первого клапана))

и вычисляем по формуле толщину новой шайбы, которую нам нужно поставить:
H = B +( A-C). мм.
H- толщина новой шайбы
B — толщина снятой шайбы
A — замеренный зазор щупом
С — номинальный зазор (норма)

пример: H = 3,37+ (0,25 — 0,35) = 3,27 = 327

таким образом считаем все шаибы которые необходимо регулировать.

-идем в магазин
-покупаем новые шайбы
-пинцетом ложим в паз
-надавливаем рукоядкой толкателем на штанге
-убираем флажок держатель
-проверяем еще раз щупом
-проворачиваем коленчатый вал и приступаем к следущему клапану.

после регулировки всех клапанов, протираем блок в месте прокладки от грязи и масла, протираем паз клапанной крышки в месте прокладки, кидаем новую прокладку и ставим все на место.

и для завершения ритуала капелька крови на движок, без нее все было бы на смарку

Источник

Все автомобили ВАЗ, оснащенные восьмиклапанными моторами нуждаются в периодической регулировке тепловых зазоров газораспределительного механизма. Поэтому если у ВАЗ 2114 8 клапанный, то также каждые 20-30 тыс. км, а то и чаще, следует проверять зазоры на клапанах и при необходимости перенастроить. А вот на инжекторном на ВАЗ 2114 16 кл. дела обстоят иначе.

Стоимость регулировки клапанов на ВАЗ 2114 составляет около 1000 рублей, но эти деньги можно сэкономить, занявшись настройкой самостоятельно. Вам потребуется небольшое приспособление, набор щупов и шайб для регулировки правильной толщины.

Симптомы неотрегулированных клапанов ВАЗ 2114

Признаки неотрегулированных клапанов на ВАЗ 2114

Для того чтобы понять, что клапана нужно регулировать необходимо знать основные признаки нарушенной работы ГРМ. Симптомы неотрегулированных клапанов ВАЗ 2114 обычно такие:

Звенит ГРМ. Если при запуске холодного двигателя в области ГБЦ раздается отчетливый металлический цокот, стихающий по мере прогрева – это явный признак чрезмерно больших зазоров. В случае, если компрессия на одном или нескольких цилиндрах слишком низкая (меньше 10 атмосфер) – это также может быть симптомом лопнувшей пружины толкателя, прогара клапана или его седла. В таком случае регулировка клапанов 2114 уже ничего не даст: нужно ремонтировать ГБЦ.
Мотор троит. Неравномерная работа ДВС, его тряска, периодический «отвал» цилиндра и перегрев могут свидетельствовать о зажатом клапане (его зазор слишком мал или вообще «ушел»). Отличить зажатый клапан от серьезной поломки можно по компрессии: если она составляет 6-10 атмосфер – есть шансы, что регулировка поможет, если меньше – нужно разбирать движок.
Стреляет в выхлопную. Выстрелы в выхлопной трубе, особенно при резком сбросе газа, иногда свидетельствуют о зажатом клапане, который не может нормально закрываться. Учтите что характерные симптомы неправильных зазоров могут быть вызваны плохим топливом, имеющим ОЧ ниже 92. Поэтому сначала можно попробовать сменить заправку и залить 95-й. Если симптомы ушли – можно ездить дальше, не трогая ГРМ.Если заправка качественным бензином не помогла, необходимо заняться измерением тепловых зазоров и регулировкой зазоров. Как определить, что у вас слишком отпущен или зажат клапан, что делать после диагностики – найдете в статье ниже.

Периодичность регулировки клапанов на ВАЗ-2114

Подобные признаки, при условии отсутствия других неисправностей будут постепенно появляться как раз таки ближе к 30 тыс. км. Разброс километража, при котором требуется регулировка клапанов ваз 2114 будет зависеть от 4 основных факторов:

используемого топлива (газ или бензин, его октановое число);
общего состояния ГБЦ (новая, откапиталенная, старая);
режима езды (медленно по городу, пробки, или быстро по трассе);
тепловых нагрузок на мотор.

Чтобы не дотягивать до сбоев в работе двигателя стоит ориентироваться на цифры в 10-15 тысяч километров, учитывая при этом его работу на слух.

После капремонта или замены ГБЦ следует отрегулировать клапана повторно через 1000 км пробега (после обкатки). Затем интервал нужно увеличить до обычных 20-30 тысяч.

Если двигатель работает на пропан-бутане, особенно если не используется двухрежимная прошивка ЭБУ или вариатор УОЗ, то клапана приходится настраивать значительно чаще – каждые 10000 км. Связано это с тем, что в таких случаях ГБЦ греется сильнее и зазоры сбиваются быстрее.

Очень часто требуется регулировка клапанов после перегрева двигателя, так как при повышенных температурах могут:

седла – уйти;
поверхность шайбы или распредвала – чересчур «притереться»;
клапана – сесть глубже в седлах из-за приработки.

Определить, через сколько регулируют клапана ВАЗ 2114 конкретно в вашем случае, можно и самостоятельно по инструкциям, описанным ниже. Если возникают вопросы, что такое регулировка клапанов ваз 2114, для чего она нужна и как ее сделать – это руководство даст исчерпывающие ответы на них.

Этот материал касается только ВАЗ 2114 (и других машин ВАЗ), оснащенных 8-клапанными двигателями 2111, 21114 и 11183. Модификации, оборудованные 16-клапанными ДВС 2112х («шеснарь»), имеют гидрокомпенсаторы и не нуждаются в периодической регулировке тепловых зазоров!

Для чего нужна регулировка клапанов?

Можно составить длинный список того, на что влияет регулировка клапанов ВАЗ 2114, но основными пунктами этого перечня являются:

равномерность работы мотора;
срок службы элементов ГРМ;
расход топлива;
тяга и приемистость ДВС.

Даже если не учесть, что ненастроенные зазоры сокращают ресурс движка (а это главное), после настройки он элементарно начинает работать ровнее и кушать чуть меньше топлива. Так что по этих аргументах не сложно понять что дает регулировка.

Что нужно для регулировки тепловых зазоров?

Для того, чтобы выставить тепловые зазоры, вам понадобятся шайбы для регулировки клапанов ВАЗ 2114, измерительные щупы, а также несколько приспособлений, упрощающих задачу.

Какой инструмент нужен для регулировки зазоров ВАЗ 2114:

Измерение толщины зазора и установка регулировочных шайб

отвертка крестовая (для патрубков);
гаечный ключ на 10 (для крышки, щитка ремня и планки натяжителя троса дросселя);
набор для регулировки клапанов ВАЗ 2114 («клык» и упор);
прокладка клапанной крышки ГБЦ (каталожные номера 2108-1003270-01, 2108-1003270-10, 2108-1003270-11, цена около 100-200 рублей);
веерный набор щупов от 0,05 до 1 мм с шагом 0,05 мм;
шприц для отсоса масла из ГБЦ.

Приспособление для регулировки клапанов ВАЗ 2114 представляет собой трубку с отверстиями по краям, на которую надет подвижный «клык». С его помощью производится отжим клапана для доступа к шайбе. Второй необходимый инструмент для регулировки клапанов ВАЗ 2114 – фиксаторы в виде молоточка, которым блокируется в выжатом положении стаканчик толкателя. Обычно эти приспособления продаются комплектом, их цена – около 200-400 рублей.

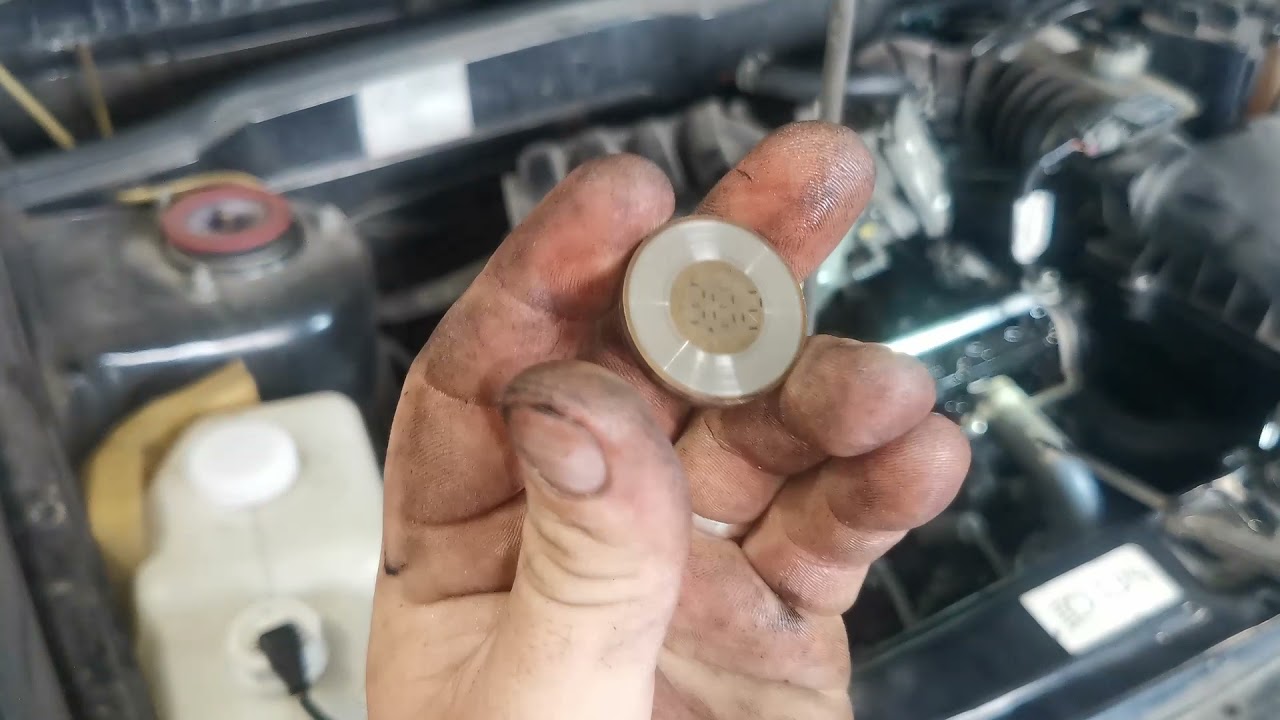

Какие шайбы купить для регулировки

Купив инструмент для выставления тепловых зазоров на ВАЗ 2114, нужно также приобрести шайбы. Они продаются как комплектом (но найти сложно), так и поштучно. Если данных об используемых сейчас шайбах нет, покупать их нужно после замера зазоров и измерения толщины нынешних шайб.

Регулировочные шайбы универсальны для всех восьмиклапанных моторов ВАЗ переднеприводного семейства. Их каталожный номер – 21080-1007056 -ХХ, где ХХ – число, которое зависит от толщины изделия. Такие шайбы используются на всех Ладах с «восьмиклопом», начиная 2108 и заканчивая Грантой.

Оригинальный комплект шайб для ВАЗ 2114 (3-4,5 мм)

Существует два вида шайб для регулировки клапанов ВАЗ: «оригинал» и «кооператив». Первые – это заводские изделия, поставляемые на конвейер, вторые – производятся сторонними фирмами. Отличить их можно по шрифту, которым нанесена маркировка:

оригинал (цена – около 150-200 рублей за штуку) – используются прямоугольные сегментные цифры, как на дисплее электронных часов и других приборов;
кооператив (цена – до 100 рублей) – обычные печатные или прописные цифры, не разделенные на сегменты.

Если вам нужна регулировка клапанов ВАЗ 2114 8 клапанов, категорически рекомендуем найти именно оригинальные шайбы с сегментными прямоугольными цифрами. Их размер гарантированно соответствует маркировке, а твердость обеспечивает длительный срок службы.

«Кооперативные» изделия (с «округлыми» цифрами) отличаются крайне нестабильным качеством. Нередко такие шайбы ходят лишь по 4-5 тыс. км. Так, из опыта выполнения подобной работы на ВАЗ 21099, примененная шайба из комплекта “кооперативные” пришла в полную негодность уже спустя 4000 км. Мотор звенел и нестабильно работал, а ее выработка была заметна невооруженным глазом. Долго ездить с такой шайбой опасно для мотора, который могут испортить неотрегулированные клапана: симптомы ВАЗ 2114 будут усугубляться, и в итоге кулачок-эксцентрик распредвала притрется сильнее дозволенного.

Проверка тепловых зазоров на клапанах ВАЗ 2114

Проверка и настройка зазоров клапанов ваз 2114: видео

Чтобы правильно измерить тепловые зазоры в газораспределительном механизме ВАЗ 2114, вам потребуются:

отвертка, чтобы снять патрубки;
ключ на 10 для снятия крышек ГБЦ и ремня;
схема регулировки клапанов ВАЗ 2114;
набор щупов от 0,05 до 1 мм (с шагом 0,05 мм), чтобы измерить зазоры клапанов на ВАЗ 2114;
приспособление для регулировки, чтобы извлечь родные шайбы;
микрометр для измерения реальной толщины шайб;
пинцет с острыми концами для извлечения шайб.

Приспособление для регулировки, которое фиксируется над клапанами

Правильная регулировка клапанов ВАЗ 2114 возможна и без использования микрометра, но в таком случае вам понадобится купить новые шайбы с запасом в обе стороны. То есть, если требуется шайба на 3,1 мм – стоит купить и 3,05 и 3,15, а еще лучше – также 3,0 и 3,2. Это необходимо для того, чтобы если фактический размер старой шайбы не соответствует маркировке – можно было получить правильный зазор путем подбора и замеров щупами.

Если на старых шайбах маркировка стерта – без микрометра обойтись сложнее. Его можно заменить штангенциркулем, но, опять же, нужен запас шайб. Так как этот измерительный прибор имеет относительно низкую точность (+-0,1 мм), вам понадобится большой запас шайб от измеренного как в плюс, так и в минус. То есть, если штангенциркуль показал размер старой 3,3 мм, а по расчетам для правильного зазора надо 3,4 мм – желательно закупиться всеми размерами от 3,1 до 3,6 мм.

Зазоры клапанов ВАЗ 2114 8 клапанов – 0,35 мм ±0,05 мм для выпускных и 0,2 мм ±0,05 мм для впускных.

Авто ВАЗ, выпущенные после 2011 года (мотор 11186) имеют увеличенные на 0,05 мм зазоры, что вызвано иным составом материала клапанных седел. На 2114 (и другие Самары) такие движки серийно не ставились, но учитывайте данный момент, если на машине менялся мотор.

Перед тем, как отрегулировать клапана ВАЗ 2114 инжектор (карбюраторные «четырки» серийно не выпускались), нужно остудить или прогреть мотор примерно до 20 градусов. Это важно, так как на горячем моторе (около 90 градусов) зазоры будут нулевыми, а на переохлажденном – слишком большими, и правильно замерить их не выйдет!

При проверке используйте порядок действий и необходимые инструменты для регулировки как будет написано ниже.

Как измерить зазоры клапанов

Процесс замера зазоров и регулировки клапанов на 8-клапанных моторах ВАЗ

Для того, чтобы измерить зазоры клапанов действуйте по такому плану:

Установите авто на ровную площадку.
Поддомкратьте правое переднее колесо и включите 3 или 4 передачу.
Откройте капот.
Снимите крышку ремня ГРМ, используя ключ на 10.
Отсоедините от клапанной крышки патрубки вентиляции картерных газов, ослабив их хомуты отверткой.
Снимите клапанную крышку, используя ключ на 10. Если снять ее мешает кронштейн-натяжитель тросика газа – снимите его, используя тот же ключ.
Проворачивая поддомкраченное колесо, совместите метку на шкиве распредвала с выступом на блоке.
Разметьте шкив, нанесите три дополнительные метки через каждые 90 градусов. Нанести их можно маркером или керном, а для разметки использовать линейку-угольник, прикладывая ее сбоку шкива так, чтобы она проходила через центр вала.
Откачайте масло из впадин ГБЦ возле колодцев, используя шприц, и слейте его в масляные каналы.
Установите приспособление для замены шайб на шпильки крепления крышки, чтобы при нажатии на рычаг его клык заходил между шайбой клапана и эксцентриком распредвала.

Когда подготовительные работы проведены, можно доставить измерительный инструмент (микрометр, щуп), пинцет, и делать непосредственно замеры. Также потребуется таблица регулировки клапанов ВАЗ 2114, регламентирующая очередность измерений.

Порядок работы клапанов ВАЗ 2114, если считать со стороны ремня, вне зависимости от версии мотора, такой:

1 выпускной;
2 впускной;
3 впускной;
4 выпускной;
5 выпускной;
6 впускной;
7 впускной;
8 выпускной.

Отличить выпускные клапана можно и визуально: к ним сзади подходят патрубки выпускного коллектора, сделанного из черного металла (впускной коллектор выполнен из алюминиевого сплава).

Чтобы измерить зазор, используйте веерные щупы, просовывая их между кулачком распредвала и шайбой. Начиная с тонкого щупа, перебирайте их в сторону увеличения. Размер щупа, который проходит «в натяг» (следующий по размеру уже не пролезает), и будет размером зазора выбранного клапана. Записывайте полученное значение для каждого клапана на листок. Таблица регулировки клапанов должна иметь примерно такой вид:

	1 Цилиндр	2 Цилиндр	3 Цилиндр	4 Цилиндр
Клапан	1	2	3	4	5	6	7	8
Назначение	Выпуск	Впуск	Впуск	Выпуск	Выпуск	Впуск	Впуск	Выпуск
Норма	0,35	0,2	0,2	0,35	0,35	0,2	0,2	0,35
Зазор	0,27	0,17	0,13	0,33	0,33	0,13	0,13	0,27
Шайба	3,6	3,88	3,7	3,6	3,75	3,62	3,69	3,7
Результат расчета	3,52	3,85	3,63	3,58	3,73	3,55	3,62	3,62
Новая шайба	3,5	3,8	3,6	3,57	3,7	3,55	3,6	3,62
Результат	0,02	0,05	0,03	0,01	0,03	0	0,02	0
Зазор после	0,35	0,21	0,2	0,35	0,35	0,2	~ 0,19	0,35
Установленные шайбы	350 zip	380 zip	360 завод	357	370 завод	355 zip	360 завод	362 завод
Уход до регулировки	0,08	0,03	0,07	0,02	0,02	0,07	0,07	0,08

Порядок клапанов ВАЗ 2114 в ходе замеров будет таким:

Проверните колесо вперед, чтобы заводская метка на шкиве распредвала опередила метку-выступ на блоке на 2-3 зуба. В таком положении измерьте зазор 1-го (выпускного) и 3-го (впускного) клапана.
Проверните шкив на 90 градусов, проворачивая колесо вперед, чтобы нанесенная вами ранее следующая метка опередила на 2-3 зуба выступ блока. Измерьте зазоры 2-го (впускного) и 5-го (выпускного) клапана.
Проверните шкив вперед еще на 90 градусов, опередив следующую метку. Измерьте зазоры 6-го (впускной) и 8-го (выпускной) клапанов.
Еще раз проверните шкив на 90 градусов вперед, чтобы третья нанесенная вами метка на 2-3 зуба опередила метку блока. Замерьте зазоры 4-го (выпускной) и 7-го (впускной) клапана.

Проворачивать мотор можно только вперед и только за колесо или за шкив коленвала (но к нему неудобно подлезать). Нельзя крутить двигатель назад или вращать его за шкив распредвала, так как при этом может проскочить ремень ГРМ!

Если вам неизвестны размеры используемых шайб, после измерения каждого зазора нужно узнать их. Для этого нужно поочередно извлекать шайбы и записывать их номера, нумерация клапанов ВАЗ 2114 при этом такая, как указано выше:

Провернуть колодец шайбы так, чтобы вырез в нем смотрел вперед. Через этот вырез извлекается пинцетом шайба.
Вставить клык инструмента между шайбой и распредвалом, отжать клапан вниз, и держать его так.
В зазор между распредвалом и колодцем шайбы вставить фиксатор-молоточек, уперев его в край колодца так, чтобы при отпуске клыка колодец оставался утопленным.
Подденьте шайбу пинцетом через прорезь колодца и извлеките ее.
Посмотрите маркировку шайбы, (при наличии микрометра или стертой маркировке – точно измерьте толщину), верните ее на место (кладем цифрами вниз) и запишите в табличку.
Сделайте то же самое (п. 1-5) с остальными клапанами.

Порядок регулировки клапанов ВАЗ 2114 будет таким же, как и при измерении зазоров. Но, перед тем, как настроить клапана ВАЗ 2114, потребуется произвести расчеты и подобрать шайбы для регулировки по формуле.

Формула регулировки клапанов

Как правильно выбрать подходящую шайбу

Подбор шайб после проверки для настройки правильного зазора должен производится по такой формуле:

A=B+(C-D) мм

Где:

A – толщина нужной шайбы;
B – толщина старой шайбы;
C – полученный зазор;
D – правильный зазор.

Щуп для регулировки впускных клапанов четырки

Например, вы измерили зазор выпускного клапана 0,45 мм, толщина используемой шайбы составляет 3,5 мм, а правильный зазор должен быть 0,35 мм. Итого получаем:

3,5+(0,45-0,35)=3,6

то есть, нужно поставить шайбу на 3,6 мм

После того, как замеры сделаны для всех клапанов, необходимо подобрать шайбы правильных размеров и заменить их на всех клапанах, где зазоры не соответствуют норме (0,35±0,05 мм для выпуска, 0,2±0,05 мм для впуска).

Таблица зазоров клапанов для ВАЗ 2114

Бензин	ГБО	Бензин	ГБО
Зазор	Двигатель
21083 ( 2111, 21114, 11183)	11186
Впускной	Минимальный	0,15 мм	0,2 мм	0,2 мм	0,2 мм	0,2 мм
Номинальный	0,2 мм	0,25 мм	0,25 мм	0,25 мм	0,25 мм
Максимальный	0,25 мм	0,3 мм	0,3 мм	0,3 мм	0,3 мм
Выпускной	Минимальный	0,3 мм	0,35 мм	0,35 мм	0,2 мм	0,4 мм
Номинальный	0,35 мм	0,4 мм	0,4 мм	0,25 мм	0,45 мм
Максимальный	0,4 мм	0,45 мм	0,45 мм	0,3 мм	0,5 мм

Регулировка зазоров на двигателе ВАЗ 2114 — инструкция и порядок работы

Если застучали клапаны ВАЗ – это прямое показание к корректировке их тепловых зазоров. Регулировка клапанов ВАЗ 2114 инжектор делается также, как и на карбюраторных ДВС первого поколения Самар (2108-21099). Главная задача, поставить шайбы правильной толщины исходя из показателей предварительной проверки зазоров и соблюдая порядок работы клапанов.

В процессе регулировки шайбы нужно устанавливать цифрами вниз. В противном случае распредвал смотреть маркировку и при следующей регулировке без замеров толщины шайб не обойтись.

Порядок регулировка клапанов ВАЗ 2114

Регулировка клапанов ВАЗ 2114 (восьмиклапанный инжектор) производится в таком же порядке, как и измерение зазоров:

Правильный порядок регулировки клапанов ВАЗ 2114

Выставляем по первой (заводской) метке шкив, опережая метку блока на 2-3 зуба. Меняем шайбы на 1 и 3 клапане, делаем контрольный замер щупами. Если зазор маловат – пробуем шайбу на шаг меньше (-0,05 мм), великоват – на шаг больше (+0,05 мм).
Проворачиваем вал вперед на 90 градусов, опережая на 2-3 зуба вторую (самодельную) метку. Меняем шайбы 2 и 5 клапанов, делаем контрольные замеры.
Проворачиваем вал еще на 90 градусов, опережая третью (самодельную) метку. Меняем шайбы — 6 и 8 клапанов, делаем контрольные замеры.
Последний раз проворачиваем вал вперед на 90 градусов, опережая на 2-3 зуба четвертую (самодельную) метку. Меняем шайбы 4 и 7 клапанов, делаем контрольные замеры.

Если по итогам замеров некоторые зазоры оказались в норме – их можно пропускать. Это обычная практика, так как выпускные клапана ВАЗ 2114, которые греются гораздо сильнее, теряют зазоры быстрее. Распространены ситуации, когда зазоры клапанов ВАЗ 2114 на выпуске приходится корректировать каждые 10 тысяч км, в то время как впускной клапан 2114 даже через 30-50 тысяч сохраняет правильный зазор. Особенно часто такое происходит при езде на газу.

Описанный выше порядок замеров и регулировки зазоров рекомендуется производителем, но от него можно отступать (ничего плохого не произойдет), например, если в регулировке нуждается только 1 или 2 цилиндра. Если ГРМ правильно выставлен, можно не смотреть метки, просто поочередно регулируя впускной и выпускной клапан ВАЗ 2114 на каждом нужном цилиндре. Важно лишь правильно выставлять эксцентрик: он должен смотреть вверх. Но способ без меток неудобен тем, что прокручивать мотор приходится гораздо чаще.

Выставлять зазоры строго по меткам нужно только на моторе 11186 (Калина, Гранта, серийно на 2114 не ставился, но устанавливается некоторыми владельцами в ходе “свапа”), потому что у этого ДВС поршни могут встречаться с клапанами.

После того, как регулировка клапанов ВАЗ 2114 своими руками завершена, установите обратно клапанную крышку (шпильки затягиваются с моментом 2-4,7 Нм) и прикрутите обратно все снятые элементы.

Популярностью у гаражных мастеров пользуется промазывание сопрягаемых поверхностей герметиком, но это неправильно. Герметик – инородное тело, которое может засорить мотор, и он не нужен, если ставить новую прокладку. Лучше потратить 100 рублей на новый уплотнитель, чем возвращать на место старую резинку и мазать на нее герметик (потому что старая без него, скорее всего, таки протечет).

Если вами была правильно выполнена регулировка клапанов ВАЗ 2114, зазоры придут в норму, мотор перестанет звенеть клапанами и будет работать ровнее. Но если все сделано правильно, размеры соблюдены, а мотор все равно троит, звенит и т. д. – возможно, распредвал слишком выработан или люфтит. В таком случае нужен ремонт с заменой изношенных деталей.

Большим плюсом восьмиклапанных моторов ВАЗ, используемых на Лада 2114, является то, что если вы их отрегулировали неправильно, то максимум что может случится — не запустится двигатель или он будет работать с перебоями, но загиб клапанов не грозит.

На двигателях 21083 (1,5 л, карбюратор, ставился только на ранние 2115), 2111 (1,5 л, инжектор), 21114 или 11183 (1,6 л, инжектор) не гнет клапана даже при обрыве ремня ГРМ, так как их поршни имеют выточки достаточной глубины. В восьмиклапанном семействе моторов ВАЗ только модель 11186 гнет клапана, но ее на 2114 с завода не ставили.

Часто задаваемые вопросы и тонкости при регулировке клапанов на ВАЗ 2114

Как определить угол положения вала без меток?

Если метки не нанесены, нужно разметить шкив самостоятельно. В случае, если сделать это проблематично (например, не видна метка шкива) – ориентироваться можно по метке на маховике. Она должна совпадать с меткой в окошке колокола сцепления. Дальше нужно разметить шкив самому (метки на шкиве и на маховике должны совпадать с метками на моторе). Для каждой пары клапанов (формула регулировки клапанов ВАЗ 2114 указана выше) необходимо проворачивать шкив вперед на 90 градусов.
Можно ли обойтись без регулировки клапанов?

Когда тепловые зазоры сбиваются – мотор начинает работать неправильно и быстро изнашивается. Поэтому периодически регулировать клапана обязательно! Теоретически, конечно, можно установить ГБЦ с гидрокомпенсаторами (например, от шеснаря), но для этого нужны масштабные переделки и проще сразу поставить 16-ти клапанный мотор в сборе.
Нужно ли проверять компрессию при регулировке зазоров?

Это необязательно, но крайне желательно. Хорошее давление в цилиндрах (12-14 атм) подтверждает, что зазоры отрегулированы верно и клапана не травят. Если же компрессия все равно слабая – значит, регулировка клапанов ВАЗ 2114 своими руками сделана неправильно (клапана зажаты), или произведена слишком поздно, и без ремонта ГБЦ уже не обойтись из-за износа или прогара клапанов.
Влияет ли зазор клапанов на холодный запуск?

Да, если мотор плохо стартует на холодную, это может быть признак неправильных зазоров. Если он не звенит клапанами – зазоры недостаточные, а если звенит сильно – то слишком большие.
Почему пропадает тяга после регулировки клапанов?

Если после регулировки клапанов мотор хуже тянет – значит, или настройка выполнена неправильно, или двигатель нуждается в ремонте. Например, изношенные кулачки распредвала приводят к тому, что цилиндры хуже наполняются или очищаются. Неплотно прилегающие или прогоревшие клапана приводят к потере компрессии. Неотрегулированные клапана могут быть покрыты нагаром, играющим роль уплотнителя, а после регулировки клапаны самопритираются, нагар удаляется, и остатки компрессии уходят.
Зависит ли процедура регулировки от объема мотора?

Нет, регулировка клапанов ВАЗ 2114 1.5 и 1.6 идентична. Единственный нюанс – на двигателях с электронным дросселем (поздние модификации авто) нет натяжителя тросика газа, препятствующего снятию крышки.
Отличается ли регулировка клапанов для бензина и для газа?

Регулировка клапанов ВАЗ 2114 под газ выполняется так же, как и под бензин, но с одной поправкой: выпускные желательно выставлять на 0,05 мм «в плюс» (то есть, зазор не 0,35, а 0,4 мм). Это особо важно для моторов без вариатора УОЗ или двухрежимной прошивки ЭБУ под ГБО. Так как газ горит дольше бензина, воспламенять его надо чуть раньше. Из-за этого остатки топлива догорают уже в выпускном канале, клапан сильнее греется и его шейка удлиняется больше. Увеличивать зазор под газ на впускных клапанах не нужно. Они нормально охлаждаются поступающей смесью и чрезмерного температурного расширения шеек нет.
Что делать, если зазор не выставляется?

Если зазор не выставляется, значит, седло клапана чрезмерно ушло вверх в головку. Как временная мера (доездить до капремонта) подойдет использование «кооперативных» шайб уменьшенной толщины, так как заводские тоньше 3 мм не выпускаются. Можно также подточить торец клапана, но без разборки ГБЦ в мотор попадет стружка. Учтите: слишком тонкая шайба может сидеть в колодце чересчур глубоко, из-за чего распредвал будет цеплять кромку колодца и быстрее изнашиваться.
Можно ли подточить шайбу до нужной толщины?

Ни в коем случае нельзя подтачивать шайбы для подгонки их толщины напильником или наждаком. Во-первых, вы никогда не добьетесь нужной точности обработки поверхности. Во-вторых, вы сотрете цементитный слой, получаемый на заводе путем поверхностной закалки, и такой шайбы надолго не хватит.

Спрашивайте в комментариях. Ответим обязательно!

Источник

Регулировка клапанов на 8-ми клапанном двигателе ВАЗ-2114

ВАЗ-2114 комплектуется 4 цилиндровым двигателем с верхним газораспределительным механизмом (ГРМ). Инжекторная 8 клапанная система этой модели машин размещена в головке блока с ременным приводом на ГРМ.

Содержание

1 Как распознать повышенный зазор клапана?
- 1.1 Откуда стук?
2 Порядок выполнения регулировки на 8-ми клапаннике
- 2.1 Алгоритм
- 2.2 Видео о регулировке клапанов на 8 клапанном двигателе ВАЗ-2114
3 Резюме

Как распознать повышенный зазор клапана?

Помимо звуков, шумов, исходящих от двигателя, есть специфический, который отличается особым цокотом. Стук клапана или нарушение теплового зазора, происходит в результате изменения расстояния между кулачками и рычагами распределительного вала. И чем больше зазор, тем громче звук. Данный параметр – величина, регламентированная, и подлежит неукоснительному соблюдению.

Кулачки и клапана на двигателе ВАЗ-2114 вблизи

Нарушение теплового зазора клапанов может стать причиной стука

Откуда стук?

Другой причиной стука считается малый зазор. По мере эксплуатации, фактор приводит к перегреву, слабой компрессии, падению мощности со всеми последствиями, включая повышенный расход топлива. Регулировать целесообразно не позже 15 тысяч пробега.
Поводом цокота в узле ГРМ может стать явление детонации. Сопряжено это с неполным воспламенением горючей смеси внутри камеры сгорания.
Часто причина кроется в низком давлении масла при повышенных оборотах. Запуск «холодного» двигателя также приводит к стуку, особенно, при наличии чрезмерной выработки толкателя. Ситуация влияет на подачу масла (обедненную) на клапана.
Дефицит смазки также становится поводом для специфического металлического стука с последующим обгоранием клапана, снижением мощности, дисбалансу распределительного вала. Появление стука обязывает проверить систему ГРМ, даже с меньшим пробегом, но после выявления данных зазора.
Причиной тому бензин низкого качества (ниже Аи 92). Выправить ситуацию можно, залив в бак максимальное количество бензина, например, Аи 95.
Мотивом служит также нарушение работы распределителя зажигания. Если позднее — приводит к нагреву и потере мощности двигателя. При раннем угле опережения, начинает прослушиваться стук, особенно на холодном двигателе.

Порядок выполнения регулировки на 8-ми клапаннике

Процедура не сложна и легко выполняется водителем при наличии под рукой:

Ключи гаечные, накидные, свечной, торцевые.
Набор щупов.
Приспособление отжима клапана с калиброванным фиксатором.
Регулировочные шайбы (желательно комплект).
Ветошь.

Набор регулировочных шайб клапанов

Приспособление отжима клапана с калиброванным фиксатором

Алгоритм

Перечень обязательных работ предусматривает:

Остановить машину на площадке (лучше в гараже), дать остыть двигателю, желательно ниже 25° C.
Отсоединить от клапанной крышки шланги, кронштейны, крышку, ремень привода распределительного вала. Осуществляется визуальный осмотр его на предмет наличия изношенных мест или других дефектов.

Картинка с сайта: carfrance.ru

Снимаем крышку клапанов
Выкрутить свечи, что облегчит проворачивание коленчатого вала и установки в ВМТ первого цилиндра. Этот процесс выполняется подъемом (вывешиванием) передка машины с последующим вращением переднего колеса или шестерни коленвала. Делается это после установки 4 передачи КПП.

Картинка с сайта: carfrance.ru

Выкручиваем свечи зажигания
Совместить метку шестерни р. вала с риской головки блока в секторе выхлопного коллектора. Замерить величину зазора между круглой поверхностью кулачка и толкателем. Тепловой фактор считается сугубо фиксированным параметром, составляя для впускного 0,2 мм, и 0,35 мм выпускного, с погрешностью 0,05 мм.

Картинка с сайта: carfrance.ru

Совмещаем метку шестерни распределительного вала с риской на головке блока
Проверка правильно зафиксированного зазора выполняется щупом. На первом клапане щуп вводят в интервал между кулачком и регулировочной шайбой, толщина которой варьирует в пределах 3÷4,5 мм. Пластина инструмента должна проходить со слабым усилием. Это считается нормальным вариантом. Свободное вхождение или невозможность просунуть считается свидетельством необходимости проведения регулировки. Если щуп не лезет, пользуются пластиной меньшей толщины. Действие повторяется до поры, пока он не пройдет с легким трением. Разница номинального зазора и толщины щупа выдаст требуемую толщину шайбы.

Картинка с сайта: carfrance.ru

Проверяем зазор щупом
Процесс предусматривает сжатие клапана, для чего приспособление (под рукой) монтируется на шпильки головки блока. Рычаг следует разместить между кулачком и плоскостью шайбы. Надавив ручку приспособления, рычаг нажимает на толкатель. В образовавшийся промежуток вставляется калиброванный фиксатор, который удерживает клапан, оставляя шайбу свободной. Эта деталь снимается пинцетом или чем – либо заостренным.

Картинка с сайта: carfrance.ru

С помощью рычага надавливаем на толкатель и вставляем калиброванный фиксатор
Установку новой детали производят исходя из лазерной метки, на нижней стороне извлеченной детали, например, 3,5 мм. При отсутствии метки замер осуществляется микрометром. Проверка показывает, зазор выхлопного клапана, например 0,44 мм. Зазор превышает фиксированный на 0,09 мм. Стало быть, понадобится шайба толщиной 3,94 мм. В наборе такого размера может не быть. В этом случае подбираем размер, близкий к требуемой цифре.

Картинка с сайта: carfrance.ru

Устанавливаем новую регулировочную шайбу клапана ВАЗ-2114
Новая шайба укладывается на место меткой вниз, во избежание истирания. Фиксатор извлекается после отжима клапана. Операция переходит к следующему этапу.

Важным элементом регулировки остается знание порядка работы цилиндров.

По завершении первого этапа, распределительный вал проворачивается на 180° (пол оборота) для проверки 2 впускного и 5 выпускного. Провернув еще на 180°, проверяется 6, 8.

Таким же методом выполняются работы с 4 впускным и 7 выпускным.

Процедура завершается обратной установкой всех снятых деталей. Прокладка крышки является одноразовой деталью и подлежит замене.

Видео о регулировке клапанов на 8 клапанном двигателе ВАЗ-2114

Резюме

Исключите заправку бензином ниже Аи-92, чем сохраните авто от явлений детонации.
Проверяйте периодически угол опережения зажигания.
Наблюдайте постоянно за давлением масла в двигателе.
Производите регулировку в соответствии с инструкцией к автомобилю.

The following two tabs change content below.

Об авторе:
Последние статьи:

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

С чего начинается регулировка клапанов

Регулировка теплового зазора производится после его замера, и если он не соответствует необходимому, путем подбора шайбы определенной толщины.

По регламенту проводить проверку и регулировку теплового зазора на ВАЗ 2114 нужно каждые 60 тыс. км пробега, а также при появлении стука клапанов.

Далее рассмотрим порядок действия, при котором производится регулировка теплового зазора на ВАЗ 2114. Все работы не очень сложные, но требуют определенного оснащения. Для выполнения работ понадобиться:

набор ключей рожковых;
свечной ключ;
набор щупов;
специальное приспособление для выжима клапанов;
набор регулировочных шайб;
ветоши;

Набор включает в себя комплект шайб с толщиной от 3,0 мм до 4,5 мм. Интервал размера толщины составляет 0,05 мм, что позволяет при выполнении работ подобрать шайбу необходимой толщины. Данный набор стоит не дешево, однако приобретение его позволит длительное время самостоятельно выполнять все работы, не обращаясь на СТО.

Также для выполнения работ потребуется прокладка клапанной крышки, поскольку она является одноразовой и при снятии крышки должна обязательно заменяться.

Порядок выполнения работ

Теперь последовательность действий:

ВАЗ 2114 устанавливаем на ровную площадку, двигатель должен полностью остынуть, чтобы при замерах не было погрешности из-за расширения металла;
Снимаем клапанную крышку, а также боковую крышку, под которой находится ремень привода ГРМ. Поверхность под крышкой нужно вытереть от масла. Также следует внимательно осмотреть вал ГРМ на наличие задиров, раковин и следов значительного износа. Если таковые имеются, придется вал заменить;
Выкручиваем свечи, чтобы в дальнейшем прокручивать коленчатый вал было значительно легче.
Совмещаем метку на приводной шестерне распределительного вала с выступом на головке блока, то есть устанавливаем ВМТ на первом цилиндре. Сделать это можно при помощи ключа, которым вращаем коленчатый вал за болт крепления шкива. Но некоторые автолюбители поступают несколько по иному – выдомкрачивают слева переднее колесо, включают 4 передачу. Затем попросту вращают колесо, а поскольку передача включена, то это вращение через трансмиссию будет передаваться на двигатель;
После совмещения меток на шестерне распредвала строго напротив имеющейся метки делаем еще одну мелком. Это несколько упростит в дальнейшем работы.
Щупом замеряем зазоры на 1 и 3 клапанах (считать нужно от шестерни распредвала. 1-й является выпускным, а 3-й – впускным);
Зазор на 1 клапане должен составлять 0,35 мм, но допускается погрешность. То есть, берем щуп толщиной 0,35 мм и вставляем его между кулачком вала и регулировочной шайбой. Если щуп ходит с небольшим усилием, то зазор в норме, а вот если щуп не входит или очень свободно, то требуется регулировка. Такую проверку делаем и на 3 клапане, но зазор на нем должен быть 0,2 мм.
Регулировка клапанов же проводится так: закрепляем устройство для отжатия клапанов на шпильки крепления крышки. У этого устройства имеется изогнутый рычаг, который мы помещаем между кулачком и шайбой. Ручкой устройства надавливаем на этот рычаг, в результате чего он нажмет на толкатель. В комплекте этого устройства идет специальный фиксатор, который мы помещаем между распредвалом и толкателем. После отпускания ручки фиксатор будет удерживать клапан в выжатом состоянии, при этом шайба будет не зажатой и ее можно извлечь пинцетом.
Разберем на примере, какую шайбу нужно установить будет, чтобы зазор был правильным. К примеру, при проверке на выпускном клапане установили, что он составляет не 0,35 мм, а 0,42 мм, то есть он увеличен на 0,07 мм. Далее извлекаем шайбу, которая была установлена. На ней должна быть нанесена метка, указывающая ее толщину (к примеру, 3,65 мм), если такой метки нет, то придется измерять толщину микрометром. Теперь к толщине шайбы мы добавляем значение, на которое зазор увеличен, в нашем случае – 0,07 мм, в итоге получаем значение толщины шайбы для установки – 3,65+0,07 = 3,72 мм. Но поскольку шайбы с такой толщиной нет в комплекте, то устанавливаем новую шайбу с толщиной, максимально приближенной к полученному значению, то есть 3,7 мм. Именно для этого и допускается погрешность на 0,05 мм.
Устанавливаем необходимую по толщине шайбу на место меткой с размером вниз (к толкателю). Далее рычагом устройства снова нажимаем на клапан и вытаскиваем фиксатор. На этом регулировка завершена.
Далее производится регулировка остальных клапанов, но для этого нужно знать порядок. После проверки 1 и 3 клапанов, проворачиваем распредвал на пол-оборота (для удобства установки мы заранее нанесли метку на шестерне) и проверяем 2 (впускной) и 5 (выпускной) клапана. Затем еще проворачиваем на пол-оборота и регулируем 6 (впускной) и 8 (выпускной). Для проверки 4 (впускного) и 7 (выпускного) клапанов еще нужно раз провернуть распредвал на пол-оборота.

После всех работ устанавливаем на место снятые крышки и довольствуемся четкой работой ГРМ и двигателя в целом.

Регулировка клапанов на ВАЗ 2114 не самая сложная задача. Но в автосервисе за нее спросят где-то около 1000 рублей или даже чуть больше. Поэтому проще сделать все самому. Однако существует немало нюансов, которые нужно учесть для вашего же удобства. Все, что вам нужно знать о данном виде автомобиля, так это то, что в ВАЗ 2114 стоит 4-х цилиндровая рядная силовая установка, питается от инжектора, газораспределительный механизм (ГРМ) находится в верхней части.

Когда необходима регулировка клапанов

В целом регулировка клапанов нужна при прохождении сперва 3-х тысяч километров для нового автомобиля, потом 15 тысяч и 30 тысяч километров. Если при вождении вы слышите стук – начать проверку тоже стоит именно с клапанов. При пропуске регулировки, клапана могут просто выгореть, а седла, находящиеся в головке блока цилиндра, просесть. Ещё одним неприятным последствием несвоевременной регулировки клапанов является потеря тяги и увеличение расхода топлива. Увеличение теплового зазора происходит по причине износа деталей во время работы двигателя автомобиля.

Чтобы самостоятельно выполнить поставленную задачу по регулировке клапанов на машине ВАЗ 2114, вам понадобится:

	Набор ключей
	Домкрат
	Прокладка (для крышки клапанов)
	Щуп с металлическими пластинами разной толщины
	Шайба (покупать только после замеров, набор стоит в разы больше)
	Комплект для регулировки клапанов для ВАЗ — 2108 (штанга, рычаг и фиксатор)
	Пинцет (можно использовать длинногубцы)
	Микрометр
	Листок бумаги и маркер

Перед тем, как начать работу по регулировке клапанов, обратите внимание на температуру двигателя. Она не должна превышать 20-30 градусов. Иначе можно зажать клапаны.

Начать регулировку следует с того, чтобы добраться до клапанной крышки. Откручиваем болты и перекручиваем тросик, вытаскиваем его и откладываем, чтобы не мешал. Откручиваем патрубки, снимаем и тоже откладываем в сторону чтобы не мешали. Снимаем фильтр и прокладку. Откручиваем болты на самой клапанной крышке, после этого её легко можно снять. Заранее купите новую прокладку, которую затем нужно будет поставить под крышкой клапанов, заменив старую. Эти прокладки выпускаются одноразовыми и портятся при демонтаже.

Картинка с сайта: instruk24.ru
Доступ к распределительному валу и клапанам открыт. Для начала стоит отрегулировать зазор между кулачком распределительного вала и регулировочной шайбой. При наличии гидрокомпенсаторов делать это не нужно. Подтягивать следует до тех пор, пока зазор не будет соответствовать 0,35 мм на выпускных клапанах и 0,20 мм на впускных клапанах – погрешность может составлять 0,05 мм. В новых модификациях начиная с 2011 года 8-ми клапанные Лада Гранта, Калина 2, Приора, имеющие двигатель 21116, зазоры составляют 0,4 мм для выпускных клапанов и 0,25 для впускных. Меньший тепловой зазор для впускных клапанов делаем по причине того, что их температура значительно холоднее, чем у выпускных. Следовательно, расширение металла будет меньше и оставлять большой зазор в таком случае не имеет смысла.

Картинка с сайта: instruk24.ru
Регулировать тепловые зазоры в данном типе двигателя нужно с помощью шайб. Аккуратно снимаем крышку клапанов, откладываем в сторону и поднимаем на домкрате переднюю правую часть автомобиля. На КПП включаем 4-5 передачу и вращаем переднее правое колесо обычным ключом. От этого начинает вращаться шкив ГРМ и сам распределительный вал.

Картинка с сайта: instruk24.ru
Для начала выставляем шкив на 3-ий зуб после метки. Так вы сможете замерить зазор для первого и третьего клапанов. Удобно иметь под рукой щуп с металлическими пластинами разной толщины. Между кулачком распределительного вала и регулировочной шайбой поочередно вводите пластины разной толщины до тех пор, пока не почувствуете, что одна из них входит с небольшим усилием (трением). Записываем значения, указанные на пластине.

Картинка с сайта: instruk24.ru
Небольшой совет. Чтобы потом не запутаться в цифрах, составьте небольшую табличку, в которой по вертикали (строки) запишите номер клапана (от 1 до 8). По горизонтали (столбики) записывайте измеряемые показатели (замеренный щупом зазор, номинальный зазор (значение в норме), толщина старой шайбы, толщина новой шайбы). Если получилось так, что при измерении зазора выходят два значения, то это может быть вызвано следующим. Во-первых, кулачок распределительного вала неровно точеный. Во-вторых, может стоять неровно клапан или шайба, создавая перекос. Записывайте оба и считайте среднее.
Приступаем к измерению зазоров в пятом и втором клапанах. Для этого поворачиваем распределительный вал до 13 зубчика после метки. Чтобы было удобнее, заранее пронумеруйте все зубья маркером. Так же, как и в предыдущем пункте, замеряем зазоры в пятом и втором клапанах. Значения на пластине записываем в таблицу.

Картинка с сайта: instruk24.ru
Поворачиваем шкив газораспределительного механизма до 24 зубца и измеряем зазоры в шестом и восьмом клапанах. Записали значения. Снова проворачиваем распределительный вал и ломим 36 зубец. Измеряем зазоры в четвертом и седьмом клапанах. Фиксируем значения. На этом с замерами заканчиваем. Если есть сомнения, лучше пройдите еще круг и перепроверьте полученные данные.
Теперь смотрим на полученные цифры. Их нужно сравнить с нормой (найти можно в интернете). Если какие-то зазоры не соответствуют номинальным значениям, значит нужно подогнать зазор на этом клапане до нужной цифры с помощью правильно подобранной шайбы.
Переходим к замене шайбы. Извлекаем старую шайбу и смотрим указанное на ней значение. Записываем. Чтобы извлечь старую шайбу, вам понадобится комплект для регулировки клапанов для ВАЗ 2108. Его можно найти в магазине. В этот комплект входит штанга, рычаг и фиксатор. Для удобства работы можно откачать масло, хотя это и совсем не обязательно. Без масла шайбу можно увидеть, а не просто искать на ощупь. Да и работа будет чище. Чтобы отжать клапаны и добраться до шайбы, поместите рычаг между шайбой и кулачком распределительного вала, надавите на ручку рычага и выдвинете толкатель. Находящийся в комплекте фиксатор установите между толкателем и распределительным валом. В таком положении клапан будет оставаться в открытом состоянии, и вы без труда сможете извлечь шайбу.

Картинка с сайта: instruk24.ru
Доставать шайбу удобнее пинцетом или же длинногубцами. Здесь следует быть осторожнее, чтобы не уронить шайбу в щель для слива масла. Оттуда шайба может попасть в нижнюю часть двигателя, и вам понадобится немало времени, чтобы достать ее оттуда.

Картинка с сайта: instruk24.ru
Для измерения толщины шайбы лучше всего использовать микрометр. На самой шайбе уже написана её толщина, но иногда это значение не совпадает с реальным. Замеряли значение и идем в магазин. Для покупки правильно шайбы вам понадобятся расчеты. Вычисления очень простые: к толщине шайбы прибавляем замеренный щупом зазор и из полученного значения вычитаем номинальный зазор. Это и будет толщина новой шайбы, которую необходимо купить.

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru
После покупки новой шайбы, ее нужно поместить на место старой. Делать это также лучше пинцетом. Укладываем новую шайбу в паз, надавливаем рукояткой толкателем на штанге. Только после этого убираем фиксатор. Для уверенности проверяем еще раз щупом. Если проблема с термическим зазором возникла у нескольких клапанов, по той же схеме двигаемся дальше. Отрегулировав все клапаны, протрите блок в том месте, где находится прокладки, чтобы избавить его от масла и грязи. Ставим новую прокладку и собираем все обратно.

Как видите, всё очень просто. Главное делать все аккуратно и не потерять по ходу дела детали.

Что есть свеженького?

15.07.2023

Как прогреть автомобиль в зимнее время?

Если вы живете в регионе с холодным климатом, то предварительный прогрев автомобиля важен для двигателя, который…

14.07.2023

Замена прокладки ГБЦ

Прокладки головки блока цилиндров (ГБЦ) являются важной частью двигателя внутреннего сгорания. Они…

14.07.2023

Особенности изготовления дорожных знаков

Знаки дорожного движения в России регулируют движение транспортных средств и обеспечивают безопасность на…

13.07.2023

Особенности покупки АБЗ

Производство АБС на асфальтобетонном заводе включает в себя несколько этапов. Сначала происходит загрузка…

Содержание

Расчет зазора
Зачем нужно регулировать клапана
Порядок регулировки
Таблица регулировки по инструкции завода
Что нужно для регулировки

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

Выпускные 0,35;
Впускные 0,20 мм.

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

Выпускные 0,4 мм;
Впускные 0,25 мм.

Расчет зазора

Для того чтобы узнать размеры шайб существует формула регулировки:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

На моторах, у которых 16 клапанов регулировка не требуется, так как тепловые зазоры выбираются в автоматическом режиме за счет гидрокомпенсаторов.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2 21116
лада гранта 21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Содержание:

1 Признаки неотрегулированных клапанов
2 Чем опасна эксплуатация авто с неотрегулированными клапанами?
3 Необходимый инструмент и запчасти
4 Порядок регулировки клапанов на ВАЗ 2114
5 Тепловые зазоры клапанов ВАЗ 2114
6 Процесс регулировки
7 Через сколько км нужно регулировать клапана на ВАЗ 2114?
8 Стоимость регулировки клапанов в сервисе

Появление зазоров приводит к повышенной шумности работы агрегата, пропускам зажигания, «выстрелам» из выхлопной трубы и порче всей поршневой группы. Инструкция о том, как отрегулировать клапана на ВАЗ 2114 пригодится для любителей самостоятельно проводить ремонт машины.

Полезное видео:

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
«Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

Картинка с сайта: instruk24.ru

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Полезно: Замена клапанов на ВАЗ 2114

Чем опасна эксплуатация авто с неотрегулированными клапанами?

Для понимания масштабов возможных проблем, вызванных работой мотора с невыставленными зазорами, изучите последствия:

Серьезное увеличение расхода топлива из-за неработающего цилиндра;
Появление прострелов из выхлопной трубы;
Нарушение процесса сгорания топливно-воздушной смеси в камере цилиндра. Ведет это к появлению нагара и отложений. Удаляется этот нагар лишь с помощью раскоксовки или полного разбора двигателя;
Также по причине неправильного сгорания топлива сбиваются фазы газораспределения. Это ведет к потере мощности.

Картинка с сайта: instruk24.ru

Образование зазоров как явление происходит по причине износа элементов двигателя. Каждая его часть в какой-то доле подвергается износу, поэтому нужен периодический контроль за всеми составляющими этого агрегата. Регулярная смена масла, фильтров, свечей зажигания, использование проверенного бензина – все это позволяет продлевать ресурс.

Необходимый инструмент и запчасти

Регулировка клапанов ВАЗ 2114 (8 клапанов) своими руками возможна лишь при наличии инструмента. Помимо набора ключей для проведения работ пригодятся специальные пластины для точного замера зазора и сам механический прибор для процедуры их выставления. Полный список необходимых запчастей и приспособлений выглядит так:

Набор накидных ключей и головок;
Домкрат для поднятия передка машины;
Новая прокладка клапанной крышки;
Металлические пластины разных размеров;
Рычаг со штангой и фиксатором для регулирования;
Длинные плоскогубцы или крупный пинцет;
Микрометр и лист для записи данных.

Температура двигателя во время проведения работ не должна быть высокой, т.к. есть риск сильного зажатия.

Для правильной работы необходимо знать точный порядок регулировки клапанов. В таблице ниже представлены данные с порядком работы. Отметим, что номера кулачков указаны по порядку от шкива распределительного вала.

При наличии этой таблицы можно провести подобную работу на большинстве моторов «восьмиклапанниках». Немного отличаются «грантовские» зазоры. Единственная сложность при самостоятельной настройке – отсутствие набора шайб для регулировки.

Тепловые зазоры клапанов ВАЗ 2114

На модели 2114, поскольку газораспределительный механизм (ГРМ) — регулируемый, тепловые зазоры фиксированы. На впускном клапане – 0,2 мм, на выпускном – 0,35 мм.

Отклонение допустим на в 0,05 мм. При отсутствии регулировочных шайб выставить эти зазоры невозможно.

Процесс регулировки

После остывания двигателя и подготовки запчастей и инструментов можно приступать к работе. Инструкция с пошаговым объяснением упростит работу:

Используя набор ключей снимите клапанную крышку.

Картинка с сайта: instruk24.ru
Сопоставляем отметки шкива распредвала и крышки ГРМ (ставим верхнюю мертвую точку на первом цилиндре). Для этого можно поднять передок машины и при включенной передаче крутить колесо).

Картинка с сайта: instruk24.ru
С помощью металлической пластины проверяем зазор на первом клапане. Допустимый показатель – 0.35 мм. На третьем элементе показатель должен быть 0.2 мм. При отклонении от нормы нужна регулировка.

Картинка с сайта: instruk24.ru
При помощи специального устройства для отжатия добираемся до вставленной шайбы. Извлекаем ее пинцетом или плоскогубцами.

Картинка с сайта: instruk24.ru
Для установки новой шайбы следует узнать ее нужный размер. Расчет толщины нового элемента высчитывается по следующей формуле: H = B + ( A-C) мм. H- толщина новой детали; B — толщина старой шайбы; A — полученный зазор, выявленный щупом (пластиной); С — норма.
При получении результата, отличного от нормы следует выбирать максимально приближенное значение толщины шайбы. Для этого инженерами предусмотрен допуск в 0,05 мм.
Внедряем новую шайбу на место. Проводим эту же процедуру с другими деталями. Порядок выполнения работы указан выше.

Картинка с сайта: instruk24.ru

Без наличия формулы расчета для новой проставки и специального инструмента отрегулировать клапана на ВАЗ 2114 (8 клапанов) будет проблемно.

Через сколько км нужно регулировать клапана на ВАЗ 2114?

Первую процедуру корректировки можно производить уже на 50.000 тысячах пробега или при появлении отчетливого «цокания». Несвоевременная корректировка приведет к нарушению ГРМ, что вызовет снижение мощности, «цокот» и увеличенный расход.
В качестве профилактики эту процедуру можно провести и на более раннем пробеге. Все зависит от того, устраивает ли Вас работа двигателя.

Стоимость регулировки клапанов в сервисе

Стоимость услуги по корректировке погрешностей в сервисах большинства городов составляет около 800-900 рублей. Единственное, что понадобится для повторной сборки – новая прокладка под крышку. В целом, для экономии времени и денег (на покупку специальных съемников, щупов и проставок) легче воспользоваться услугой мастеров.

Источник

как отрегулировать клапана на ваз 2114 8 клапанов инжектор своими руками

Как отрегулировать клапана на ВАЗ 2114: шаг за шагом руководство

Автомобиль ВАЗ 2114 с 8 клапанами и инжекторной системой требует регулярного обслуживания, включая регулировку клапанов. Правильно отрегулированные клапаны обеспечивают оптимальное соотношение топлива и воздуха в цилиндрах двигателя, что положительно сказывается на его эффективности и продолжительности службы.

1. Подготовка автомобиля

Прежде чем приступить к регулировке клапанов, необходимо подготовить автомобиль:

Установите автомобиль на ровной площадке и активируйте стояночный тормоз.
Прогрейте двигатель до рабочей температуры.
Выключите двигатель и снимите аккумуляторные провода.

2. Настройка клапанов

Далее приступайте к самой процедуре регулировки клапанов. Вот пошаговая инструкция:

Установите коленчатый вал в положение ВМТ (верхняя мертвая точка) первого цилиндра. Для этого можно использовать маркировку на шкиве коленчатого вала и специальный инструмент для фиксации.
Отверните крышку головки блока цилиндров и снимите прокладку.
Проверьте зазоры клапанов. Зазор должен соответствовать требованиям завода-изготовителя ВАЗ 2114. Обычно заданные зазоры для холодного двигателя составляют 0,20 мм для всасывающего клапана и 0,35 мм для выпускного клапана.
При необходимости отрегулируйте зазор. Для этого используйте специальные ключи или шестигранный ключ, чтобы вращать регулировочные гайки клапанов.
Повторите процедуру для остальных цилиндров, перемещая коленчатый вал на 180 градусов между каждым из них.

Важно помнить, что правильный зазор клапанов влияет на работу двигателя, поэтому важно соблюдать требуемые зазоры и отрегулировать их при необходимости.

3. Завершение процесса

После того как вы отрегулировали все клапаны, не забудьте выполнить следующие шаги:

Установите прокладку и закройте крышку головки блока цилиндров.
Подключите аккумуляторные провода обратно.
Запустите двигатель и дайте ему прогреться.
Проверьте зазоры клапанов еще раз, чтобы убедиться, что они все правильно отрегулированы.

Вы завершили процесс регулировки клапанов на ВАЗ 2114! Рекомендуется проводить данную процедуру каждые 10 000-15 000 километров для поддержания оптимальной работы двигателя.

Часто задаваемые вопросы

1. Как отрегулировать клапана на ВАЗ 2114 (8 клапанов, инжектор) своими руками?

Для того чтобы отрегулировать клапаны на ВАЗ 2114, следуйте простым шагам:

Разогрейте двигатель до рабочей температуры.
Выведите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) при помощи специального инструмента.
Проверьте зазоры между толкателем и клапаном с помощью щупа. Необходимый зазор для ВАЗ 2114 составляет 0,15-0,25 мм для впускных клапанов и 0,25-0,35 мм для выпускных клапанов.
Если зазоры не соответствуют требуемым значениям, слегка ослабьте гайку клапана и отрегулируйте зазор, поворачивая регулировочный винт заслонки.
Затяните гайку клапана и повторите процедуру для каждого клапана.
После настройки, не забудьте проверить зазоры еще раз, чтобы удостовериться, что они остаются в допустимых пределах.

2. Как часто необходимо регулировать клапаны на ВАЗ 2114?

Рекомендуется регулировать клапаны на ВАЗ 2114 каждые 15 000-20 000 километров пробега или раз в год, в зависимости от условий эксплуатации автомобиля. Однако, если вы заметите необычные звуки или работу двигателя, регулировку клапанов следует выполнить немедленно.

3. Можно ли отрегулировать клапаны на ВАЗ 2114 без специального инструмента?

Хотя наличие специального инструмента, такого как стопорный ключ или щуп, делает процесс регулировки клапанов более удобным и точным, можно выполнить регулировку клапанов на ВАЗ 2114 и без него. В этом случае вам потребуется использовать импровизированные инструменты, такие как отвертка и обычный проволочный щуп для проверки зазоров.

Видео ответы

регулировка клапанов ваз 2114 своими руками

Простой Способ Регулировки Клапанов ВАЗ 8 КЛ
