В прошлой записи www.drive2.ru/l/572028622005600598/, всё вроде, устроилось, но как оказалось, не совсем. Через некоторое время симптомы стали повторяться и было решено всё-таки пока не настали холода, взяться за карбюратор.
Был найден ремкомплект, очиститель Карбо, просмотрены ролики благословенного Наиля Порошина, и даже почти один ролик Светлова, подготовлена книга с картинками по ремонту ВАЗ-2106, где подробно разбирается именно этот карбюратор, ацетон, сверло 5 мм, только сжатый воздух не удалось добыть.
В субботу утром отвёз ребёнка в школу и, пока остальные спят, взялся за дело.

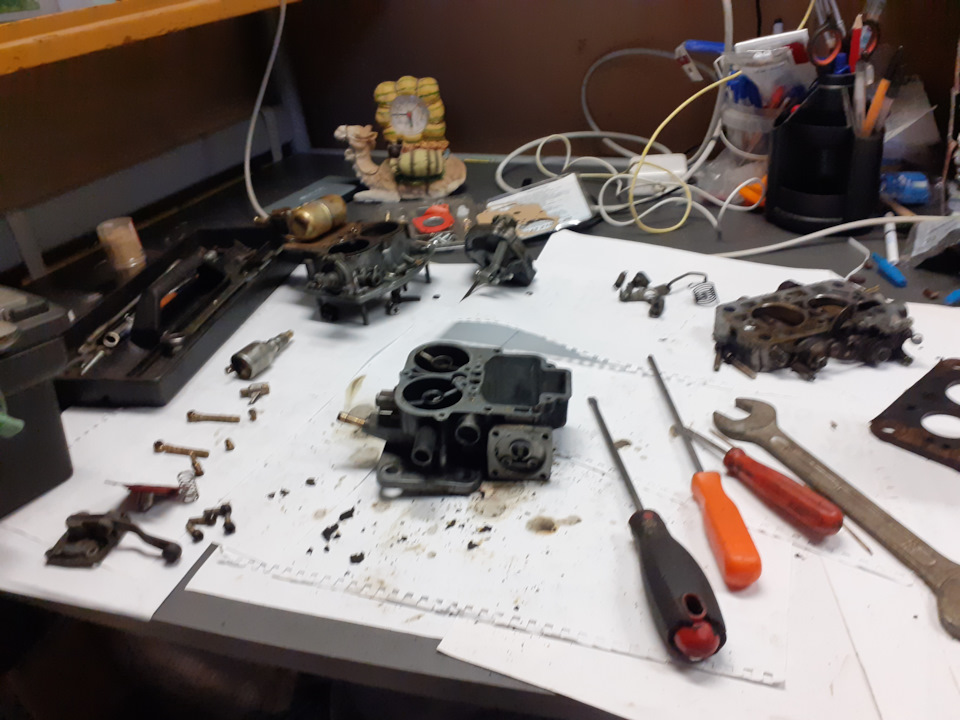

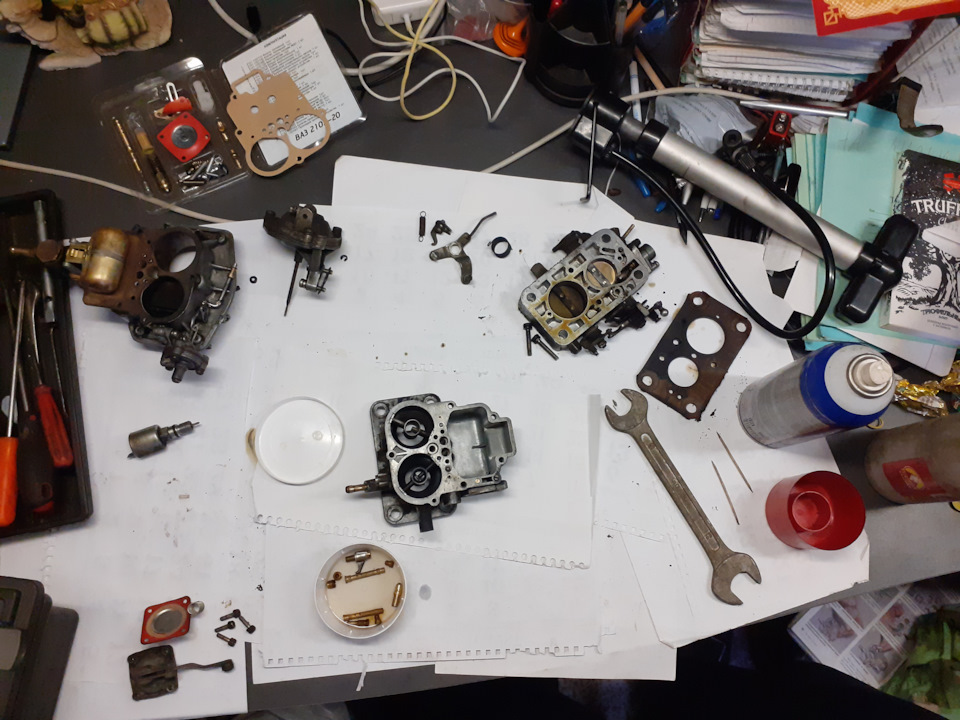

Несколько слоёв бумаги на стол, свет.
Бензин закачан ножкой бензонасоса, отрегулирован привод воздушной заслонки. Запуск! Завелось не идеально, но допустимо. Прогрев. На подсос реагирует.
После прогрева произведена регулировка холостого хода винтаим качества и количества как учил Наиль. Пока так.
Что ж, посмотрим, поможет это или надо что-то ещё.

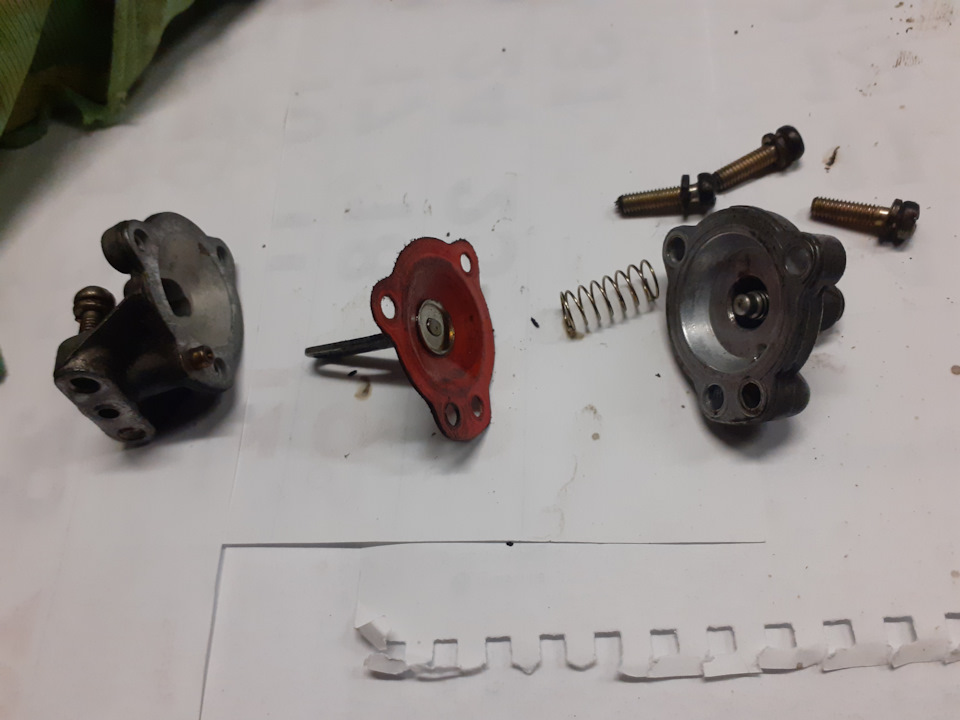

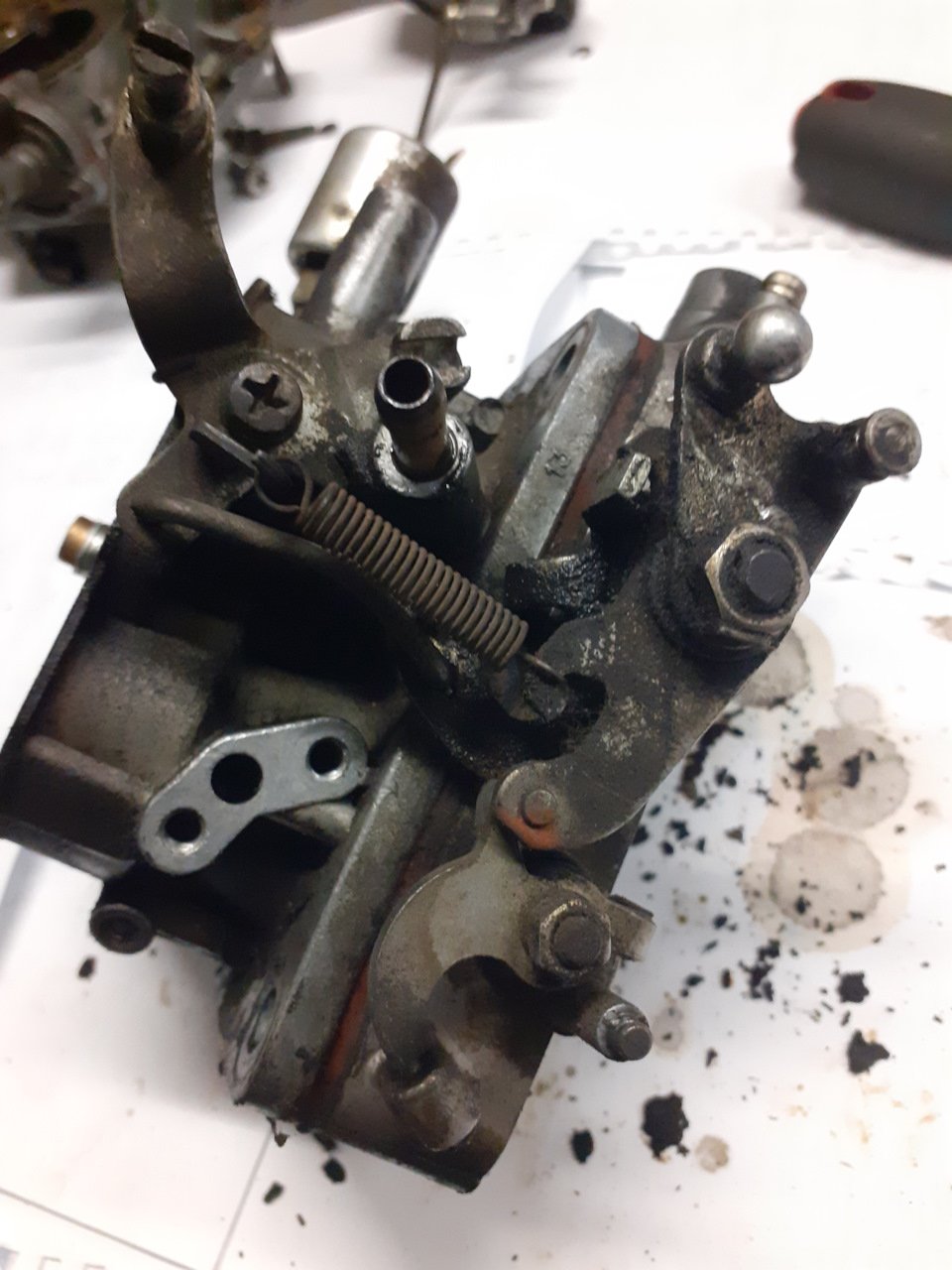

Кроме того что снаружи было много грязи, в том числе на рычагах и пружинах, мелкая грязь была в поплавковой камере ( прошедшая через фильтры топливный и карбюратора).
ЗЫ
Это, конечно, не бумажная книга на коленях, но может кому пригодится. Здесь есть описание разборки-сборки карбюратора достаточно подробно, правда по частям : www.remkomplekt.org/vaz-2…ratornogo-dvigatelya.html
Здесь скачал приложение для Андроид версии этой книги (ремонтируем ваз 2106) : m.apkpure.com/ru/%D1%80%D…106/ru.mdss.repairvaz2106

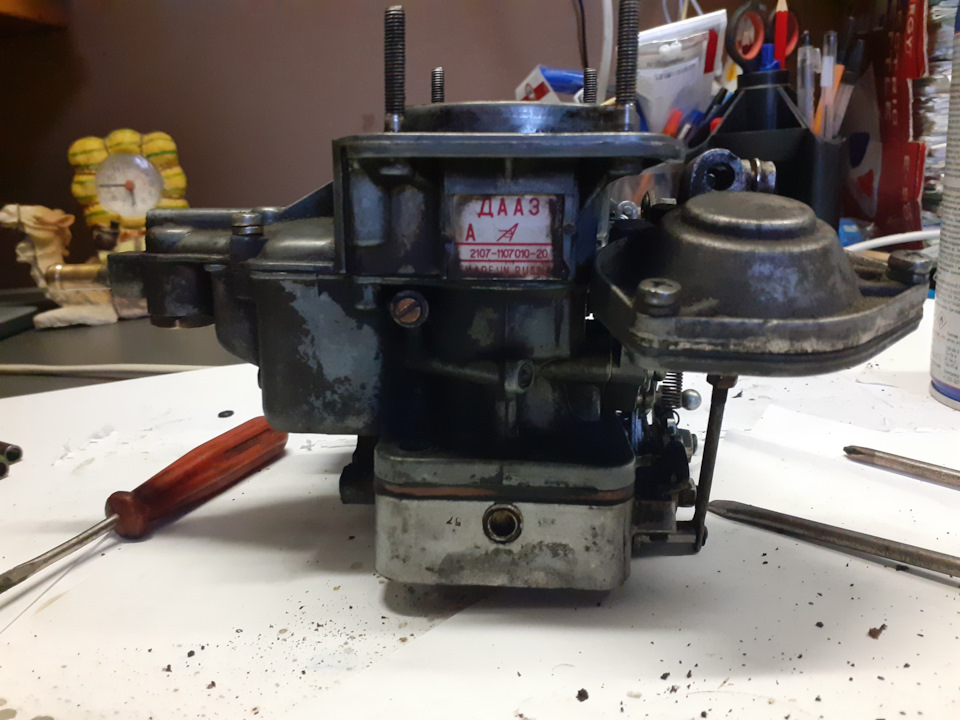

Запчасти на фото: 21071107010
Пробег: 204 403 км
3.14.5 Карбюратор 2107-1107010
3.14.4. Карбюратор 2107-1107010
|
Рис. 3–82. Схема главной дозирующей системы карбюратора и эконостата (распылитель эконостата находится во второй камере карбюратора. На схеме он условно показан в первой камере): 1 — эмульсионный жиклер эконостата; 2 — эмульсионный канал эконостата; 3 — воздушный жиклер главной дозирующей системы; 4 —воздушный жиклер эконостата; 5 — топливный жиклер эконостата; 6 — игольчатый клапан; 7 — ось поплавка; 8 — шарик запорной иглы; 9 — поплавок; 10 — поплавковая камера; 11 — главный топливный жиклер; 12 — эмульсионный колодец; 13 — эмульсионная трубка; 14 — ось дроссельной заслонки первой камеры; 15 — канавка золотника; 16 — золотник; 17 — большой диффузор; 18 — малый диффузор; 19 – распылитель |
|
Рис. 3–83. Схема системы холостого хода карбюратора 2107-1107010: 1 — корпус дроссельных заслонок; 2 — дроссельная заслонка первой камеры; 3 — отверстия переходных режимов; 4 — регулируемое отверстие; 5 — канал подвода воздуха; 6 – игла экономайзера; 7 — корпус экономайзера принудительного холостого хода; 8 — крышка экономайзера; 9 — шланг, соединяющий экономайзер с пневмоклапаном; 10 — регулировочный винт количества смеси; 11 — регулировочный винт состава (качества) смеси; 12 — эмульсионный канал системы холостого хода; 13 — крышка корпуса карбюратора; 14 — воздушная заслонка; 15 — воздушный жиклер системы холостого хода; 16 — топливный жиклер системы холостого хода; 17 — топливный канал системы холостого хода; 18 — эмульсионный колодец; 19 — пневмоклапан; 20 — шланг, идущий к впускной трубе |
|
Рис. 3–84. Схема привода дроссельных заслонок карбюратора 2107-1107010: 1 — жиклер пневмопривода, расположенный в диффузоре первой камеры; 2 — рычаг привода дроссельных заслонок; 3 — рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 5 — жиклер пневмопривода, расположенный в диффузоре второй камеры; 6 — рычаг, связанный с рычагом 9 через пружину; 7 — ось дроссельной заслонки второй камеры; 8 — шток пневмопривода; 9 — рычаг управления дроссельной заслонкой второй камеры; 10 — канал подвода разрежения в пневмопривод; 11 — втулка штока; 12 — пневмопривод дроссельной заслонки второй камеры |
|
Рис. 3–85. Схема пускового устройства карбюратора 2107-1107010: 1 — рычаг управления воздушной заслонкой; 2 – воздушная заслонка; 3 — воздушный патрубок первой камеры; 4 — тяга; 5 — шток пускового устройства; 6 — диафрагма; 7 — регулировочный винт; 8 — полость, сообщающаяся с задроссельным пространством; 9 — телескопическая тяга; 10 — рычаг привода дроссельных заслонок; 11 — сектор (усик); 12 —ось дроссельной заслонки первой камеры; 13 —рычаг на оси дроссельной заслонки первой камеры; 14 — рычаг, связанный с воздушной заслонкой |
|
Рис. 3–86. Схема ускорительного насоса карбюратора 2107-1107010: 1 — винт-клапан; 2 — распылитепь; 3 — топливный канал; 4 — перепускной жиклер; 5 — поплавковая камера; 6 — сектор привода ускорительного насоса;7 — рычаг привода; 8 — возвратная пружина; 9 — чашка диафрагмы; 10 — диафрагма насоса; 11 — впускной шариковый клапан; 12 — камера паров насоса |
На автомобиле ВАЗ-2107 устанавливается карбюратор 2107-1107010 эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру (рис. 3–82), две главные дозирующие системы, обогатительное устройство (эконостат) с пневмоприводом, систему отсоса картерных газов за дроссельную заслонку, патрубок для подачи разрежения к вакуумному регулятору опережения зажигания распределителя зажигания, автономную систему холостого хода с зкономайзером принудительного холостого хода (рис. 3–83) с электронным управлением по частоте вращения коленчатого вала двигателя. Открытие дроссельной заслонки первой камеры осуществляется от педали привода управления карбюратором в салоне автомобиля, а заслонки второй камеры от пневматического привода (рис. 3–84). Воздушная заслонка имеет диафрагменное пусковое устройство (рис. 3–85) для запуска холодного двигателя. Ускорительный насос (рис. 3–86) диафрагменного типа, с механическим приводом, подает топливо в первую камеру.
Карбюратор крепится на четыре шпильки впускного трубопровода.
Тарировочные данные карбюратора приведены в таблице 3–6.
Регулировка холостого хода двигателя
…… ПРИМЕЧАНИЕ
На заводе устанавливаются втулки синего цвета, а на станциях технического обслуживания — красные.
|
Рис. 3–87. Винты регулировки системы холостого хода карбюратора 2107-1107010: 1 — винт количества смеси; 2 — винт качества смеси |
Регулировка холостого хода двигателя осуществляется винтом 2 (рис. 3–87), определяющим состав смеси, и винтом 1, управляющим количеством смеси. Чтобы владелец автомобиля не нарушал заводской регулировки, на винты напрессованы ограничительные пластмассовые втулки, позволяющие поворачивать винты только на пол-оборота.
Если со втулками не удается отрегулировать содержание СО в отработавших газах, то вывертывая винты, сломайте головки втулок, выверните винты, снимите с них втулки и снова заверните винты в карбюратор.
Регулировка холостого хода проводится на прогретом двигателе (температура охлаждающей жидкости 90–95°С и масла 75–90°С) с отрегулированными зазорами в механизме газораспределения и с правильно отрегулированным углом опережения зажигания.
Регулировку проводите в следующем порядке:
— винтом 1 (см. рис. 3–87) установите по тахометру стенда частоту вращения коленчатого вала 820–900 мин-1,
— винтом 2 добейтесь концентрации* СО в отработавших газах в пределах 0,5–1,2% при данном положении винта 1;
— винтом 1 восстановите частоту вращения коленчатого вала до 820–900 мин-1,
— при необходимости винтом 2 восстановите концентрацию СО до 0,5 –1,2%;
|
Рис. 3–88. Установка ограничительных втулок на винты регулировки системы холостого хода карбюратора 2107-1107010: а — на винт количества смеси; б — на винт качества смеси |
— напрессуйте на винты ограничительные пластмассовые втулки, ориентируя шлицы втулок относительно установочных выступов, как указано на рис. 3–88.
Установка уровня топлива в поплавковой камере
|
Рис. 3–89. Установка уровня топлива в поплавковой камере карбюратора: 1 — крышка карбюратора; 2 — седло игольчатого клапана; 3 — упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 — оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка |
Необходимый для нормальной работы карбюратора уровень топлива обеспечивает правильная установка исправных элементов запорного устройства (рис. 3–89).
Расстояние между поплавком и прокладкой 10, прилегающей к крышке карбюратора (размер А), должно составлять 6,5±0,25 мм; регулируется этот размер подгибанием язычка 8. При этом опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь зазубрин и вмятин.
Контроль производите калибром 67.8151.9505. Крышку карбюратора держите вертикально так, чтобы язычок 8 поплавка слегка касался шарика 5 игольчатого клапана 4, не утапливая его.
Величину 8±0,25 мм максимального хода поплавка регулируйте подгибанием упора 3. Оттяжная вилка 6 иглы клапана не должна препятствовать свободному перемещению поплавка.
При установке крышки карбюратора проверьте, не задевает ли поплавок за стенки поплавковой камеры.
…… ПРИМЕЧАНИЕ
Проверять установку поплавка следует всегда при замене поплавка или игольчатого клапана; в последнем случае необходимо заменить также уплотнительную прокладку клапана.
Шаг 1
Вам потребуются: отвертки с крестообразным и плоским лезвиями, небольшой молоток, ключи «на 10», «на 13», «на 19», пассатижи. Кроме того, потребуется тонкий бородок или оправка диаметром 2,0–2,3 мм, длиной около 40 мм для выпрессовки оси поплавка из кронштейна крышки карбюратора.
Шаг 2
1. Сдвиньте вверх нижнее звено телескопической тяги, преодолевая усилие пружины, и отсоедините тягу от трехплечего рычага.
Шаг 3
2. Выверните пять винтов крепления крышки карбюратора…
Шаг 4
3. …и снимите ее, стараясь не повредить прокладку и поплавок. Если прокладка прилипла к корпусу карбюратора, отделите ее от корпуса лезвием ножа, немного приподняв крышку. Переверните крышку и высыпьте винты из ее каналов в руку.
4. Сняв крышку, сразу же переверните ее поплавком вверх и положите на стол в этом положении, чтобы не повредить поплавок и не изогнуть его регулировочный язычок.
Шаг 5
5. Отсоедините телескопическую тягу, повернув ее так, чтобы выступ на тяге совпал с пазом отверстия в рычаге.
Шаг 6
6. Отверните держатель топливного фильтра…
Шаг 7
7. …и выньте фильтр из топливоприемной полости.
Шаг 8
8. Снимите с крышки пусковое устройство. Для этого выверните два винта крепления его корпуса…
Шаг 9
9. …отсоедините пусковое устройство от крышки и, развернув его на 90°, отсоедините от тяги, выведя ее конец из прорези штока диафрагмы.
Шаг 10
10. Осторожно поддев отверткой, выньте из гнезда крышки уплотнительное кольцо корпуса пускового устройства.
Шаг 11
11. При необходимости разберите пусковое устройство, для чего выверните три винта крепления его крышки.
Шаг 12
12. Разъедините корпус и крышку пускового устройства.
Шаг 13
13. Выньте из корпуса диафрагму вместе с картонной прокладкой (показана стрелкой). Если диафрагма прилипла к корпусу, аккуратно отделите ее лезвием ножа.
Шаг 14
14. Выньте пружину из крышки.
Шаг 15
15. Выверните заглушку резьбового отверстия, в котором установлен регулировочный винт.
Шаг 16
16. Выверните из крышки регулировочный винт.
Шаг 17
17. Обоприте стойку оси поплавка на трубчатую подставку и легкими ударами молотка по бородку сдвиньте ось поплавка примерно на 5 мм.
Шаг 18
18. Выньте пассатижами ось, придерживая поплавок.
Шаг 19
19. Снимите поплавок вместе с запорной иглой топливного клапана.
Шаг 20
20. Разъедините запорную иглу и поплавок, сняв проволочную серьгу иглы с язычка кронштейна поплавка.
Шаг 21
21. Снимите прокладку с крышки карбюратора.
Шаг 22
22. Выверните седло топливного клапана и выньте из крышки алюминиевую уплотнительную шайбу седла.
Шаг 23
23. Для снятия оси воздушной заслонки выверните два винта крепления заслонки, опилив надфилем их раскерненные концы, и выньте из прорези оси заслонку, пометив ее положение для последующей правильной установки. После этого ось свободно вынимается из крышки.
Шаг 24
24. Отсоедините шток пневмопривода от штифта рычага на оси заслонки второй камеры, для чего выньте стопорную шайбу из проточки штифта…
Шаг 25
25. …выверните два винта крепления корпуса пневмопривода к корпусу карбюратора…
Шаг 26
26. …и снимите пневмопривод…
Шаг 27
27. …и его прокладку.
Камеру пневмопривода приходится разбирать, если при отрегулированном приводе карбюратора и исправном рычажном механизме дроссельная заслонка второй камеры не открывается во время работы двигателя под нагрузкой при полностью нажатой педали акселератора.
Шаг 28
28. Выверните три винта крепления крышки пневмопривода к корпусу.
Шаг 29
29. Разъедините корпус и крышку пневмопривода, выньте возвратную пружину диафрагмы и диафрагму со штоком.
Шаг 30
30. Осторожно поддев отверткой, выньте из проточки корпуса уплотнительное кольцо соединительного канала.
Шаг 31
31. Выверните держатель топливного жиклера системы холостого хода…
Шаг 32
32. …вместе с жиклером. При необходимости выньте жиклер из держателя.
Шаг 33
33. Выверните топливоподающий клапан-винт крепления распылителя ускорительного насоса.
Шаг 34
34. Снимите распылитель вместе с клапаном-винтом и верхней уплотнительной шайбой.
Шаг 35
35. Выньте из проточки корпуса нижнюю уплотнительную шайбу распылителя.
Шаг 36
36. Выверните главный воздушный жиклер первой камеры.
Шаг 37
37. Выньте эмульсионную трубку первой камеры, аккуратно зацепив ее крючком. Если эмульсионная трубка из-за большого количества скопившихся загрязнений сидит в колодце настолько плотно, что вынуть ее с помощью крючка не удается, вверните в ее центральный канал самонарезающий винт и выньте трубку, захватив головку винта клещами.
Крючок можно изготовить из проволоки подходящего диаметра или из канцелярской скрепки.
Шаг 38
38. Выверните из стенки поплавковой камеры главный топливный жиклер первой камеры.
Шаг 39
39. Выверните главный воздушный жиклер второй камеры…
Шаг 40
40. …и выньте эмульсионную трубку второй камеры. Обычно эмульсионная трубка второй камеры легко вынимается, так как время работы этой камеры в процессе эксплуатации значительно меньше и в ее эмульсионном колодце скапливается меньше отложений.
Шаг 41
41. Выверните главный топливный жиклер второй камеры.
Шаг 42
42. Аккуратно поддев отверткой, сдвиньте вверх малый диффузор первой камеры и, преодолевая усилие пружинных фиксаторов, выньте его из корпуса карбюратора.
43. Аналогично снимите малый диффузор второй камеры.
Шаг 43
44. Выверните держатель топливного жиклера переходной системы второй камеры и снимите его вместе с жиклером. При необходимости выньте жиклер из держателя.
Шаг 44
45. Выверните винт регулировки подачи ускорительного насоса.
Шаг 45
46. Выверните четыре винта крепления крышки ускорительного насоса…
Шаг 46
47. …и снимите ее вместе с рычагом привода и диафрагмой.
Без крайней необходимости не выпрессовывайте из крышки ось рычага привода и не снимайте рычаг.
Шаг 47
48. Снимите возвратную пружину диафрагмы ускорительного насоса.
Шаг 48
49. Выверните два винта, крепящие одновременно кронштейн микропереключателя и пневмоклапан ЭПХХ, снимите кронштейн вместе с микропереключателем…
Шаг 49
50. …и пневмоклапан.
Шаг 50
51. Выверните два винта крепления крышки пневмоклапана…
Шаг 51
52. …и снимите крышку.
Если диафрагма иглы клапана окажется поврежденной, замените клапан в сборе, так как извлечение иглы из корпуса довольно трудоемко.
Шаг 52
53. Выверните винт регулировки состава (качества) смеси системы холостого хода…
Шаг 53
54. …и снимите его вместе с резиновым уплотнительным кольцом.
Шаг 54
55. В большинстве случаев дальнейшая разборка карбюратора не требуется, так как и с присоединенным корпусом дроссельных заслонок его удается достаточно тщательно промыть. Детали рычажного механизма, дроссельные заслонки и их оси при необходимости можно демонтировать и на неразобранном карбюраторе. Необходимость в отсоединении корпуса дроссельных заслонок возникает в основном для замены поврежденной теплоизоляционной прокладки или самого корпуса в сборе.
Для отсоединения корпуса дроссельных заслонок от корпуса карбюратора…
Шаг 55
56. …отсоедините пружину 1 от рычага 2 на оси дроссельной заслонки первой камеры.
Шаг 56
57. Выверните два винта крепления корпуса дроссельных заслонок к корпусу карбюратора и, разъединив корпуса, отсоедините от рычага промежуточную тягу, поворачивая корпуса относительно друг друга так, чтобы выступ на нижнем конце тяги совпал с пазом в отверстии рычага.
58. При необходимости аккуратно снимите теплоизоляционную прокладку с переходных втулок топливовоздушных каналов корпуса карбюратора.
Шаг 57
Упорные винты регулировки начального положения дроссельных заслонок (законтрены красной краской) при эксплуатации никогда не повреждаются (если не было неквалифицированного вмешательства). Поэтому во избежание нарушения заводской регулировки выворачивать их из приливов корпуса не рекомендуется.
Шаг 58
59. Чтобы снять оси дроссельных заслонок, отогните усик стопорной шайбы 2, отверните гайки 1 и 3 крепления рычагов на осях…
Шаг 59
60. …и поочередно снимите с осей рычаги и пружины.
Шаг 60
61. Затем выверните винты крепления заслонок (показаны винты крепления заслонки первой камеры, винты второй камеры аналогичны), опилив надфилем их развальцованные концы, и выньте заслонки из прорезей осей, пометив их первоначальное положение. После этого оси можно свободно вынуть из корпуса.
Разборка карбюратора ДААЗ-2107-1107010
Сняв пружину телескопической тяги пускового устройства,…
…отсоединяем ее от трехплечего рычага воздушной заслонки.
Крестообразной отверткой отворачиваем пять винтов крепления крышки карбюратора.
Снимаем крышку, придерживая прокладку.
Проверяем уровень топлива в поплавковой камере,
измеряя штангенциркулем расстояние между прокладкой крышки и поплавком
(см. «Регулировки карбюраторов
«Озон» ).
При необходимости регулируем зазор, аккуратно подгибая или отгибая язычок рычага поплавка.
Проверяем максимальный ход поплавка, который должен составлять 8±0,25 мм.
При необходимости регулировки максимального хода подгибаем упор кронштейна поплавка.
Тонким бородком выбиваем ось поплавка.
Приподняв поплавок,…
Снимаем прокладку крышки.
Ключом «на 10» отворачиваем седло клапана.
Под седлом установлена прокладка из мягкого металла.
Крестообразной отверткой отворачиваем два винта крепления корпуса пускового устройства.
Снимаем корпус с тягой.
Вынимаем резиновое уплотнительное кольцо.
Нажав на шток диафрагмы, закрываем пальцем входное отверстие.
У исправного пускового устройства шток вернется в прежнее положение только после открытия отверстия. Если пусковое устройство негерметично,…
…крестообразной отверткой отворачиваем три винта…
…и, разобрав корпус пускового устройства, заменяем неисправную диафрагму или прокладку.
Поддев шилом, снимаем стопорную шайбу штока тяги пневмопривода дроссельной заслонки второй камеры.
Крестообразной отверткой отворачиваем два винта крепления корпуса пневмопривода…
…и снимаем привод и его уплотнительную прокладку.
Нажав на шток диафрагмы, закрываем пальцем входное отверстие.
У испрзвного пневмопривода шток вернется в исходное положение только после открытия впускного отверстия.
Если диафрзгменный механизм пневмопривода
дроссельной заслонки второй камеры разбирали, регулируем длину его тяги
(см. «Регулировки карбюраторов
«Озон» ).
Снимаем возвратную пружину ограничительного рычага дроссельной заслонки второй камеры.
Крестообразной отверткой отворачиваем винт крепления трехплечего рычага управления воздушной заслонкой…
…и, удерживая рычаг, снимаем кронштейн крепления пружины.
Снимаем рычаг вместе с тягой…
…и его пружину.
Крестообразной отверткой отворачиваем два винта крепления корпуса дроссельных заслонок…
…и снимаем его.
Снимаем теплоизолирующую прокладку.
Отверткой с широким лезвием отворачиваем корпус топливного жиклера системы холостого хода…
…и вынимаем его.
Вынимаем топливный жиклер системы холостого хода из корпуса.
Снимаем резиновое уплотнительное кольцо корпуса.
Шлицевой отверткой отворачиваем винт-клапан ускорительного насоса.
Снимаем распылитель ускорительного насоса с клапаном и уплотнительными прокладками из мягкого металла.
Шлицевой отверткой отворачиваем главный воздушный жиклер первой камеры.
Извлекаем из канала эмульсионную трубку первой камеры.
Если эмульсионная трубка сама не выпадает, то вворачиваем в нее (не глубоко!) саморез и вынимаем трубку.
Аналогично извлекаем трубку второй камеры.
Шлицевой отверткой отворачиваем главные топливные жиклеры…
…и корпус топливного жиклера переходной системы.
Вынимаем топливный жиклер из корпуса.
Крестообразной отверткой отворачиваем четыре винта креплении крышки ускорительного насоса.
Снимаем крышку, диафрагму и пружину ускорительного насоса.
Рукояткой отвертки аккуратно выбиваем малые диффузоры из корпуса карбюратора…
…и вынимаем их.
Крестообразной отверткой отворачиваем два винта крепления корпуса пневмоклапана ЭПХХ к карбюратору.
Снимаем корпус пневмоклапана ЭПХХ с кронштейном микровыключателя.
Снимаем кронштейн микровыключателя.
Снимаем прокладку корпуса пневмоклапана.
Крестообразной отверткой отворачиваем два винта крепления крышки пневмоклапана…
…и снимаем крышку.
Отверткой с узким лезвием отворачиваем винт качества…
…и вынимаем его…
Снимаем резиновое уплотнительное кольцо винта.
Снятие деталей корпуса дроссельных заслонок карбюратора 2107-1107010 аналогично операциям, показанным на карбюраторе 2140-1107010-70, Перед сборкой промываем жиклеры, эмульсионные и переходные трубки, каналы крышки и корпусов карбюратора ацетоном и продуваем сжатым воздухом.
Жиклеры первой и второй камер имеют разную пропускную способность и должны быть установлены каждый на свое место.
Собираем карбюратор в обратной последовательности.
Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.
Когда необходим ремонт карбюратора ВАЗ 2107
Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:
- автомобиль теряет динамику при разгоне;
- при нажатии на педаль акселератора двигатель начинает работать с провалами;
- наблюдаются рывки при движении на одной скорости;
- машина без видимых причин начинается раскачиваться;
- из глушителя появляются чёрные выхлопы.
Воспламенение карбюратора представляет большую опасность для водителя ВАЗ 2107
Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:
- износ прокладок из резины и паронита;
- окончание срока службы клапана;
- деформация фланца;
- трещины на мембранах;
- западание или износ иголки клапана.
Устройство карбюратора ВАЗ 2107
С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.
Карбюратор состоит из:
- верхней крышки;
- корпуса;
- нижней части.
Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.
Металлический литой корпус карбюратора содержит множество мелких деталей
Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.
Карбюратор ВАЗ 2107 состоит из множества мелких элементов
Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:
- Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
- Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
- Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
- Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
- Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
- Распылитель. Создает топливно-воздушную смесь нужной концентрации.
- Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
- Ускорительный насос. Оптимизирует работу всех систем карбюратора.
Кроме этого, карбюратор имеет ряд дополнительных функций:
- поддерживает определённый уровень горючего;
- облегчает запуск и прогрев двигателя в холодное время года;
- обеспечивает работу двигателя на холостом ходу.
Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в определённом коичестве
Ремонт карбюратора ВАЗ 2107
Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.
Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:
- Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
- Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).
Стандартный ремкомплект включает в себя все виды прокладок, детали для ремонта клапанов и регулирующие винты
Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.
При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.
При ремонте и обслуживании карбюратора потребуется специальный очиститель
Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.
Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.
Рекомендации перед ремонтом
Перед началом ремонтных работ следует обратить внимание на следующие моменты.
- Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
- Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
- Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
- Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.
Перед ремонтом карбюратора нужно проветрить помещение, очистить зону работ от мусора и подготовить необходимый набор инструментов
В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:
- Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
- Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
- Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
- Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
- Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.
После промывки и ремонта карбюратора можно ощутить, что двигатель стал работать чище и мощнее
Демонтаж карбюратора
Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:
- Отсоединить питание от АКБ.
- Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
- Отсоединить от карбюратора все топливные и воздушные шланги подачи.
- Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
- Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.
Видео: как быстро демонтировать карбюратор с машины
Порядок ремонта карбюратора ВАЗ 2107
Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.
- Снять пружинку возврата.
- Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.
Винт крепления рычага выворачивается крестообразной отвёрткой
- Снять кронштейн пружины.
- Снять пружину возврата и рычаг, можно вместе с тягой.
Если не снять пружину в самом начале работ, то потом это сделать будет невозможно
- Вывернуть винты заслонок дросселя и снять их с корпуса.
Для снятия дроссельной заслонки необходимо вывернуть два винта
- Вывернуть корпус топливного жиклёра.
- Вынуть топливный жиклёр из корпуса.
- Сняв с жиклёра резиновый уплотнитель, положить жиклёр в ацетон. После очистки продуть поверхность сжатым воздухом и заменить уплотнитель на новый.
- Снять термозащитную прокладку.
- Вывернуть клапан насоса-ускорителя.
Насос-ускоритель снимается вместе со всеми креплениями
- Снять клапан, на котором располагается распылитель.
- Промыть распылитель в ацетоне и продуть его сжатым воздухом.
- Отвернуть воздушные жиклёры.
- Извлечь эмульсионные трубки.
- Вывернуть из корпуса основные топливные жиклёры.
- Отвернуть в насосе-ускорителе винт регулировки.
- Снять крышку с насоса, вывернув для этого винты крепления в верхней его части.
- Снять диафрагму вместе с пружинкой и самой крышкой.
Все металлические элементы карбюратора промываются и сушатся
На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.
Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:
- диафрагмы насоса-ускорителя;
- пружины возврата;
- топливный клапанный механизм;
- все резиновые уплотнители;
- большинство паронитовых прокладок.
Видео: самостоятельный ремонт карбюратора
Электропневмоклапан
Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.
Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.
электропневмоклапан предназначен для стабилизации работы двигателя на малых оборотах
Проверка и замена электропневмоклапана
Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:
- Убедиться, что мотор остыл.
- Открыть капот машины.
- Очистить поверхность электропневмоклапана от пыли и грязи.
- Снять с клапана все подводящие магистрали.
- Подсоединить шланг к штуцеру в центре клапана.
- С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
- Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.
Видео: проверка электропневмоклапана
https://youtube.com/watch?v=O96fpbNpk4Y
Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.
- Снять с клапана все подводящие шланги.
- Отсоединить провод питания.
- Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
- Вытащить электропневмоклапан.
- Очистить посадочное место от грязи и пыли.
- Установить новый клапан.
- Подсоединить все шланги и провода.
Замена электропневмоклапана проста — из гнезда выкручивается старый клапан, а на его место вставляется новый
Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.
Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.
- Распечатать
Копирайтер, рукодельница, путешественник
Оцените статью:
- 5
- 4
- 3
- 2
- 1
(6 голосов, среднее: 3 из 5)
Поделитесь с друзьями!
