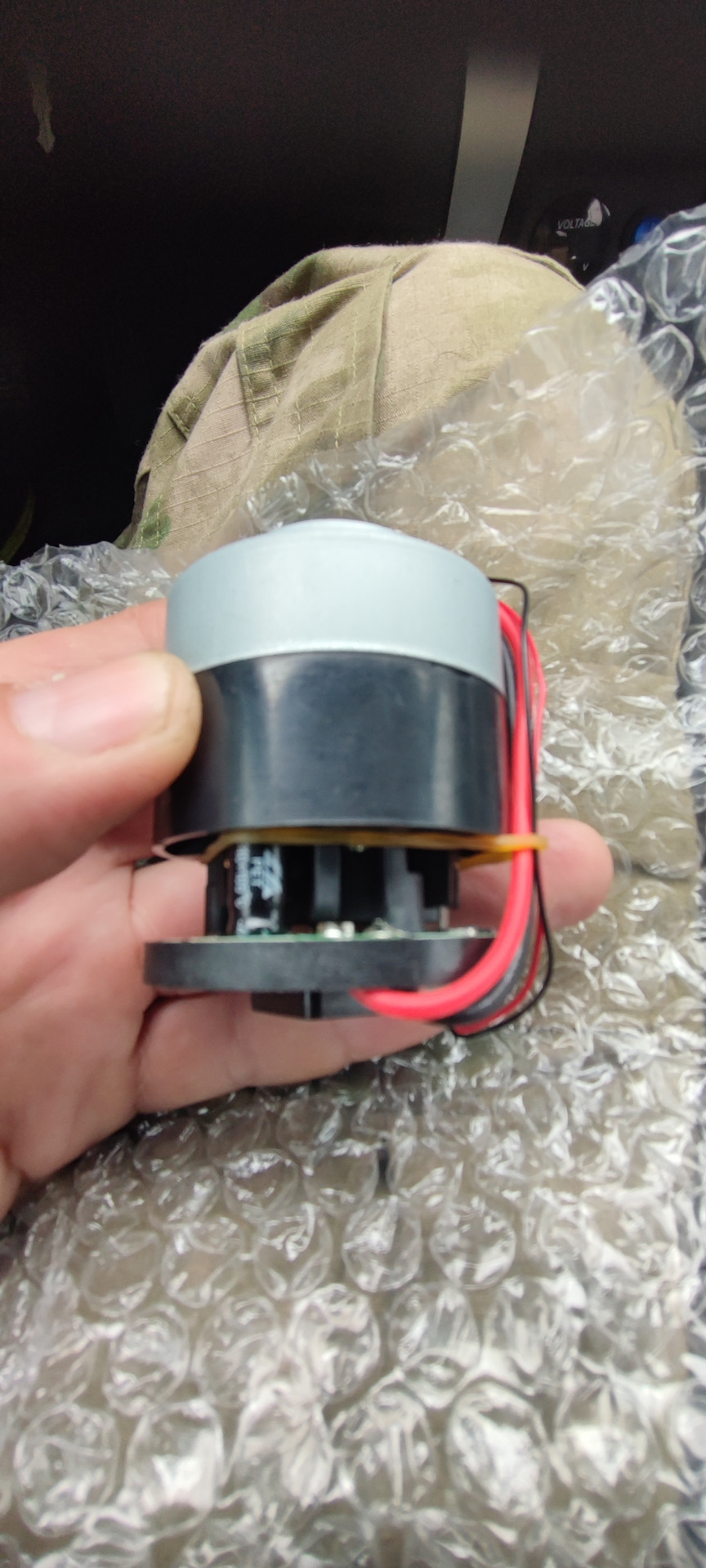

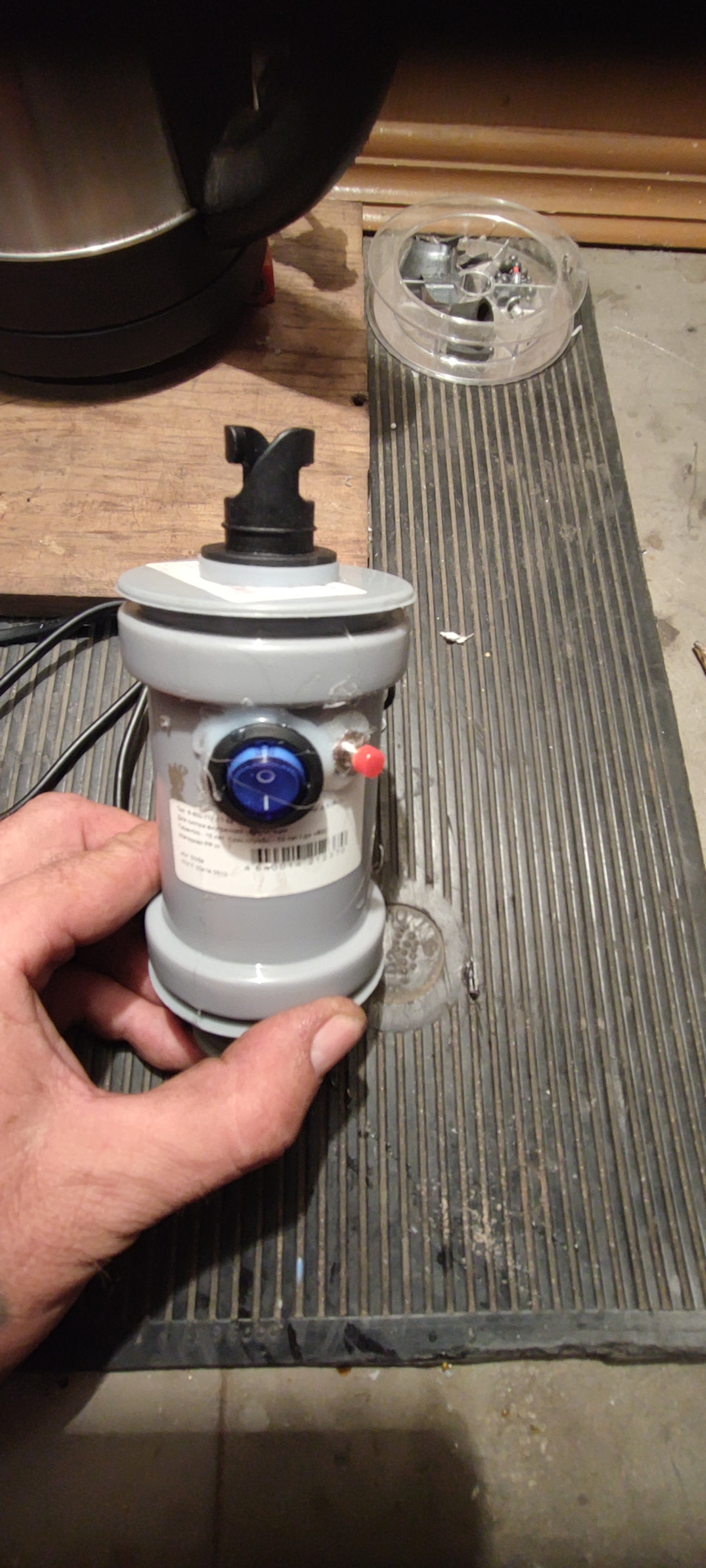

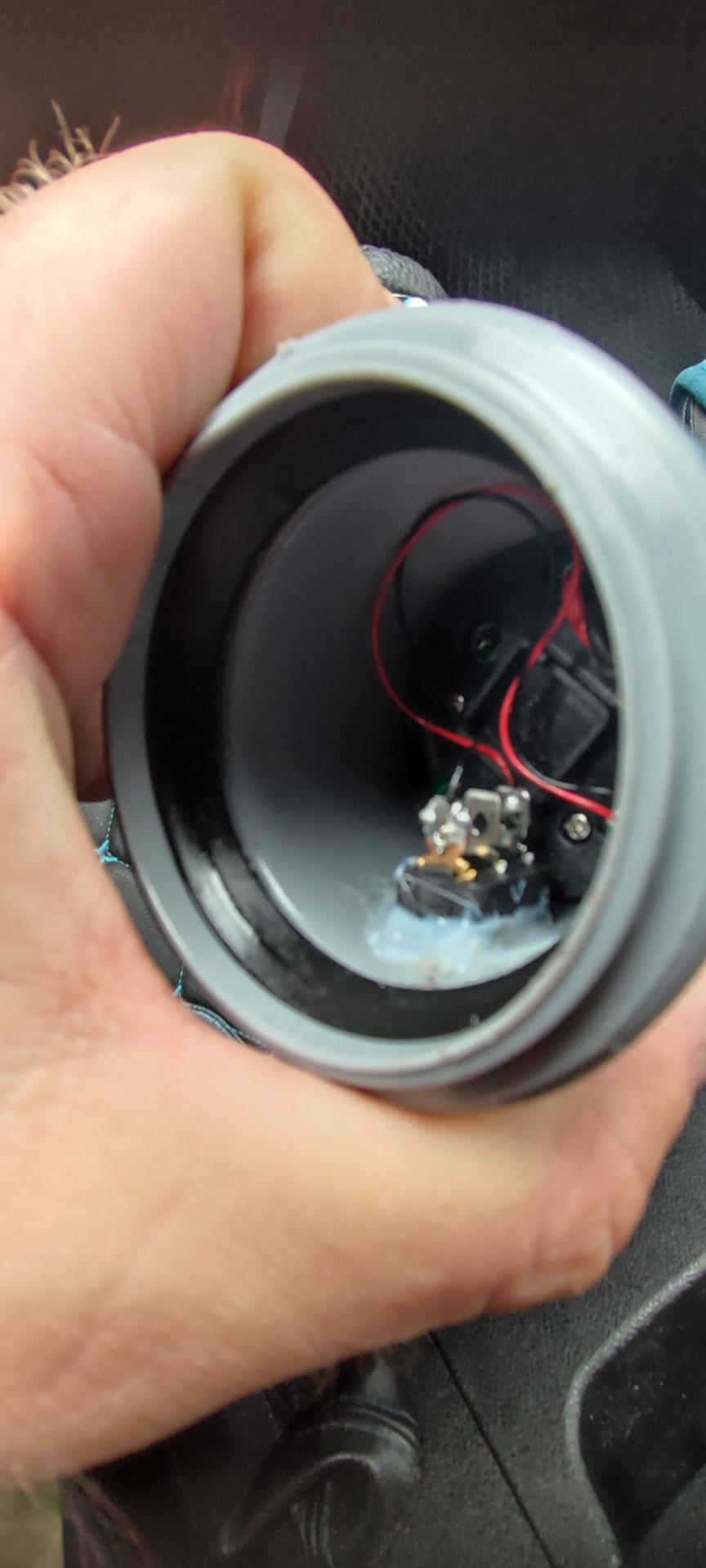

Все время езжу на рыбалку и на охоту и накачивания лодки в ручную, долго и утомительно. На ютубе видел ролик, по сборке насосов своими руками. Решил собрать и вот результат. 2 недели ждал мотор. Моторчики брал за 800 р, по 50 р две заглушки, резиновая втулка 40 р, труба 50 р. Были прикуплены провода, крокодилы, выключатели. Собрал два насоса. За два насоса по сумме вышло около 2500 р. По сборке по времени собрал за два часа. Насос работает двумя режимами подачи воздуха. Лодку накачивает на первом режиме за 10 минут и так же спускает. Но при накачке баллонов нужно будет в ручную подкачать. При включение режима второго, подача воздуха начинает быстро качать баллоны. Примерно лодку накачивает или спускает за 5 минут и дополнительно подкачивать баллоны не нужно будет. Насос подключается к акб автомобиля и так же можно подключать к акб шуруповерта или собрать любой акб самому. Главное при подключении не перепутать провода с полярностью. Иначе сгорит плата в моторчике. Ему хватает и секунд.

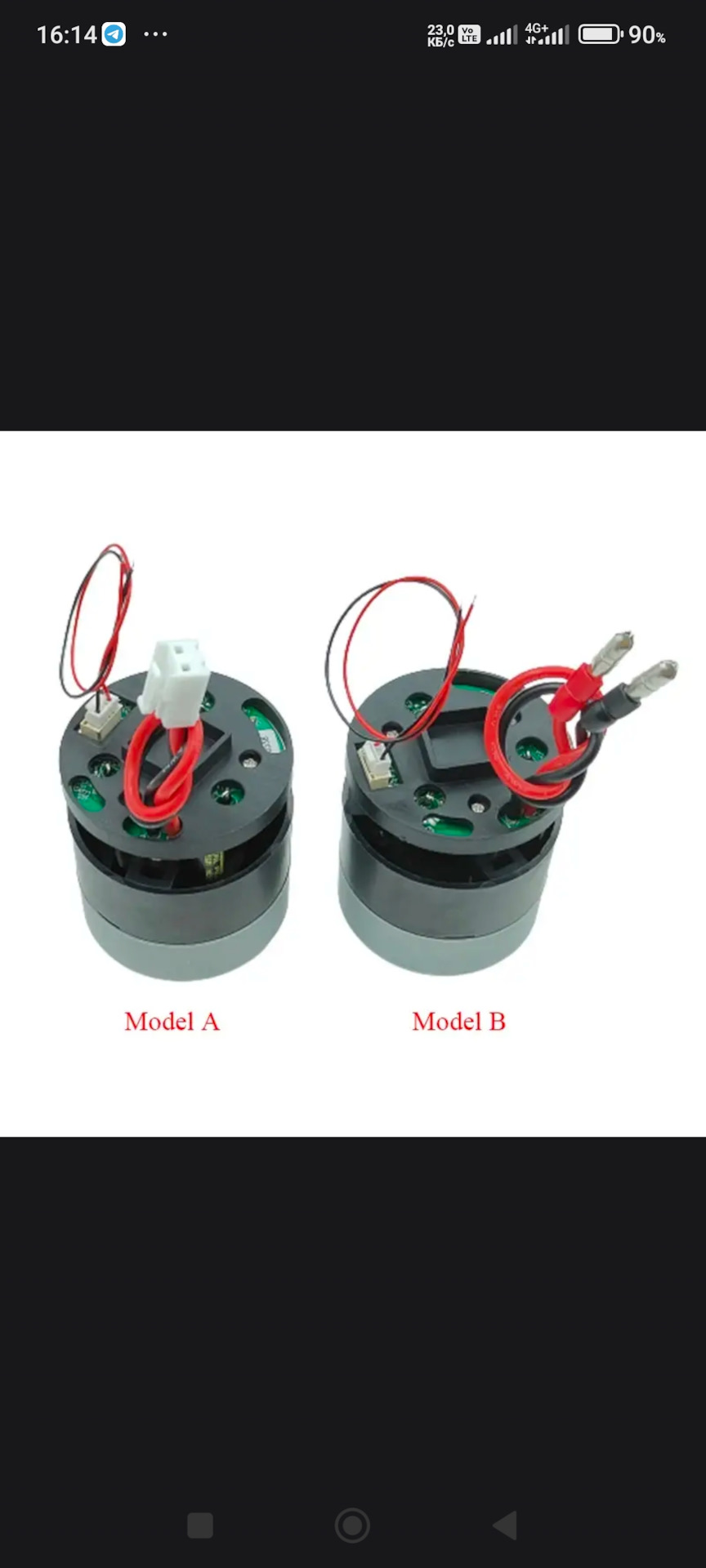

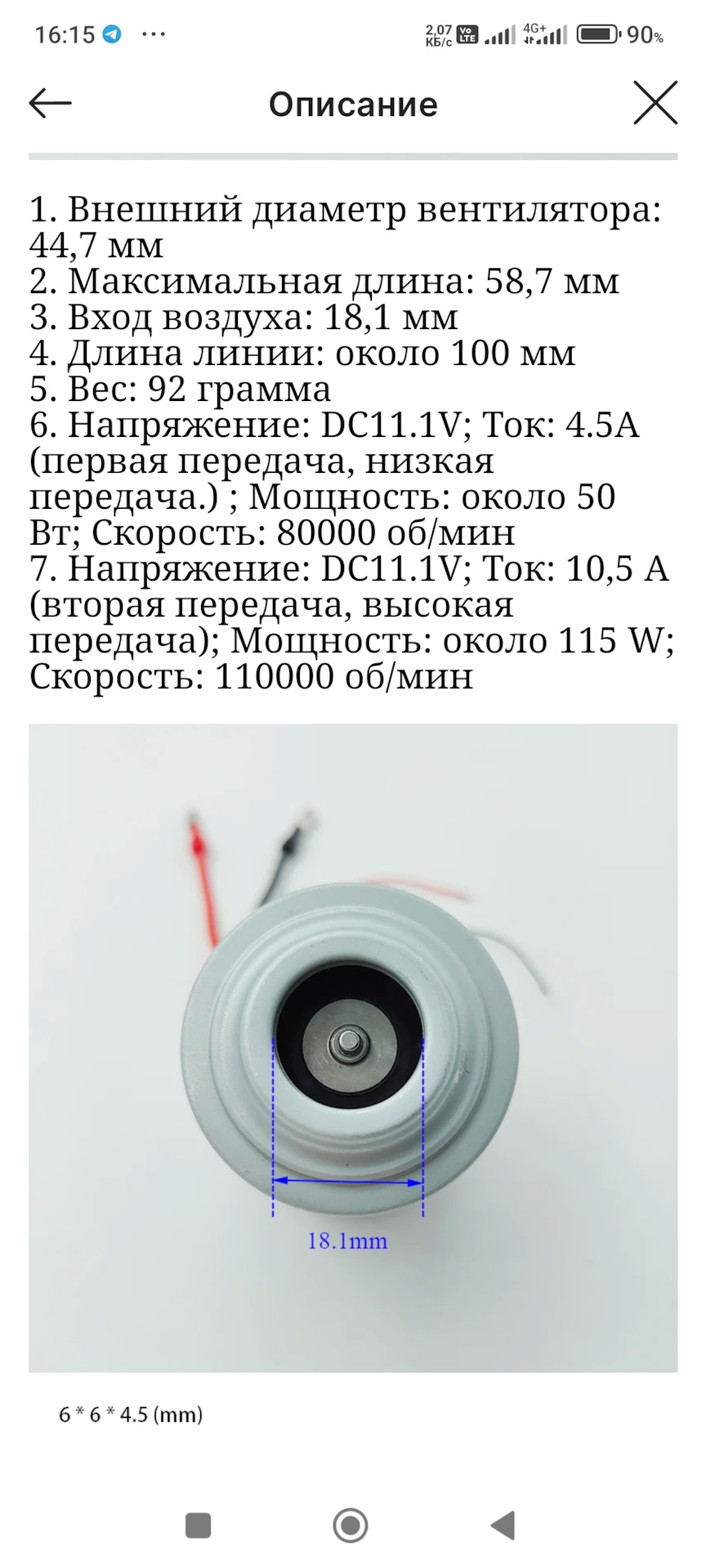

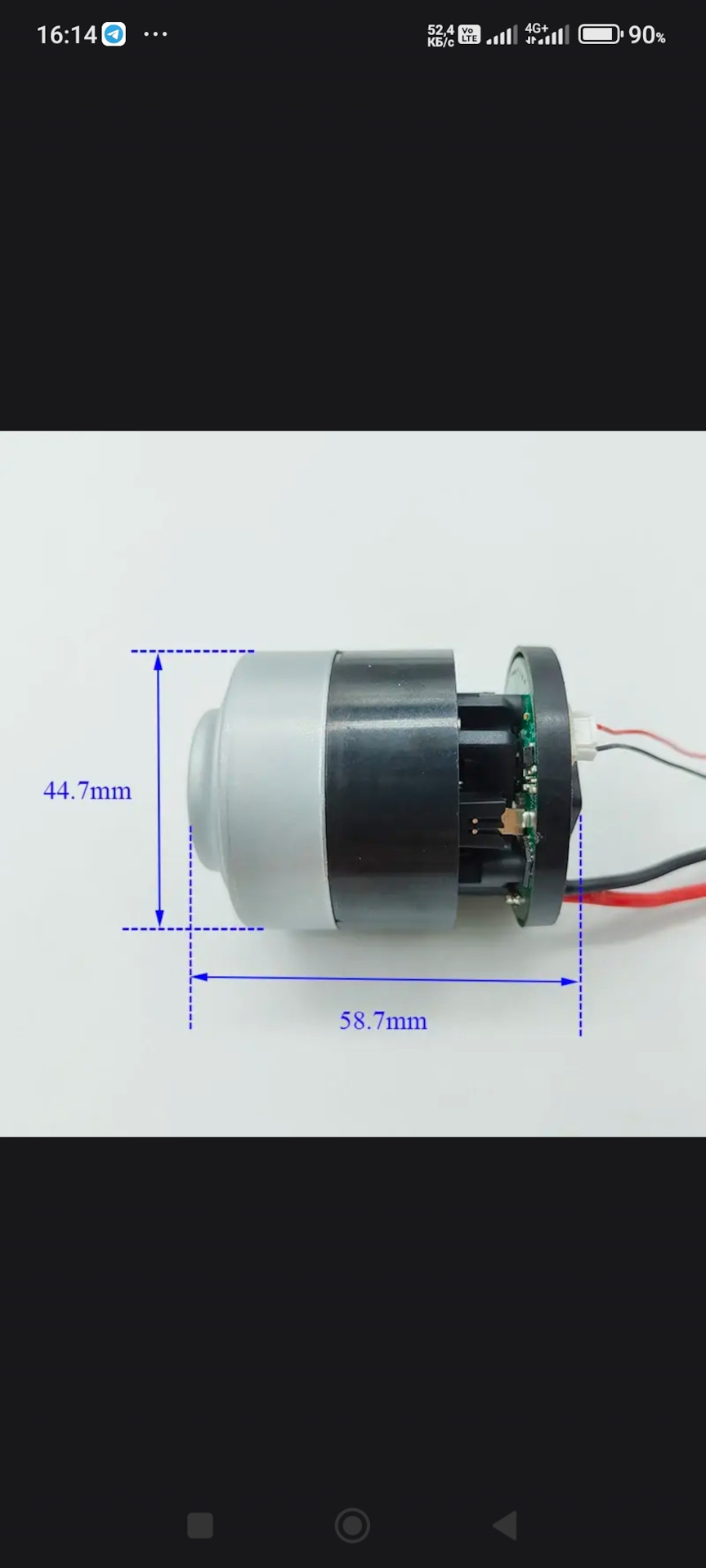

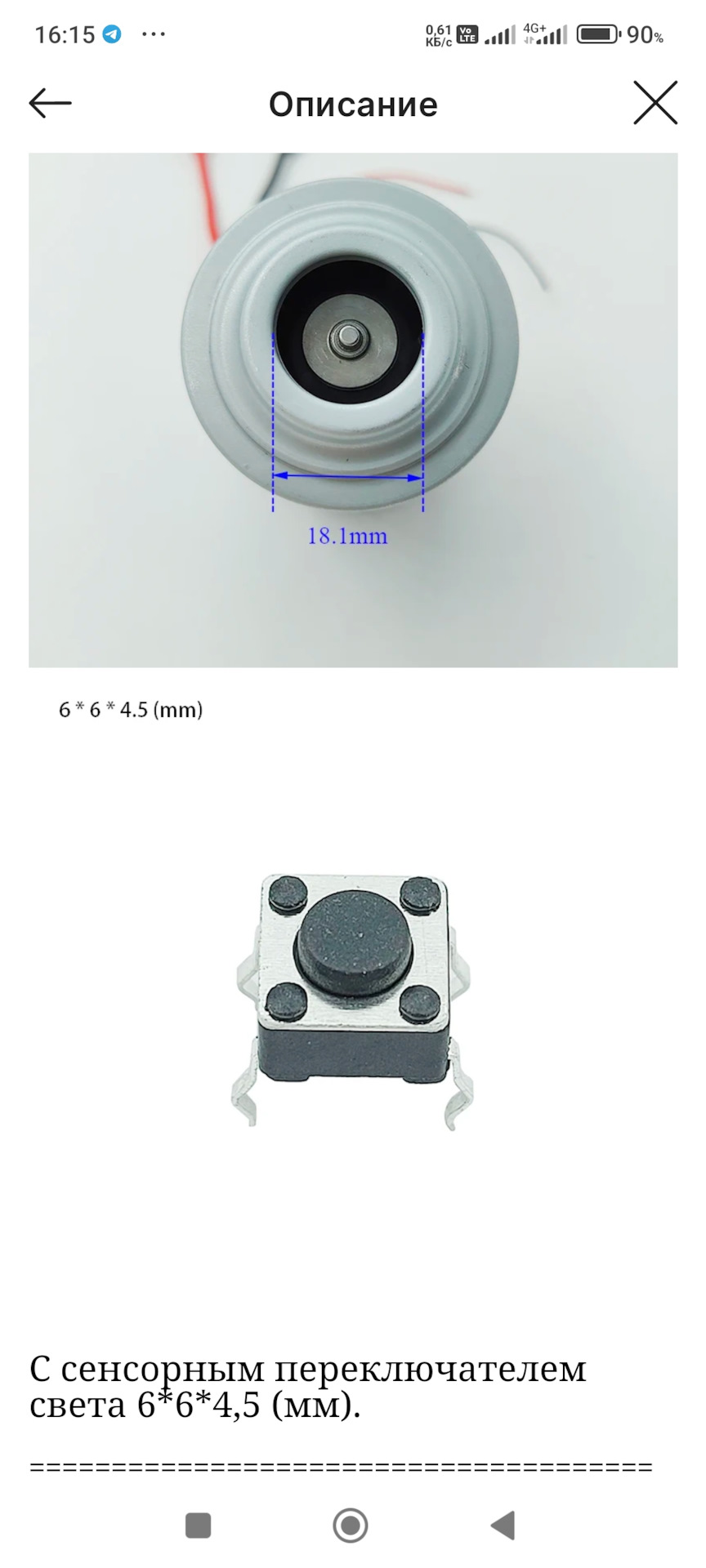

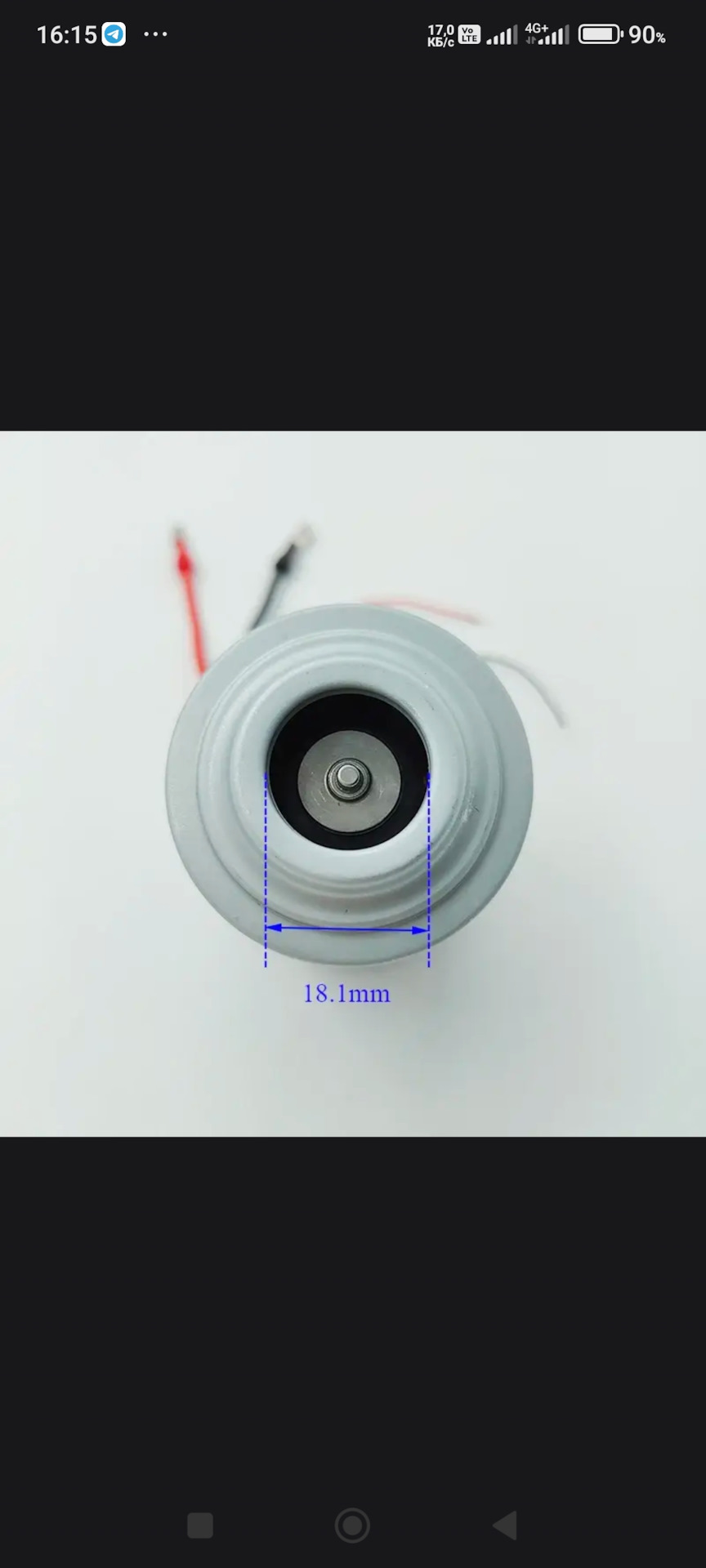

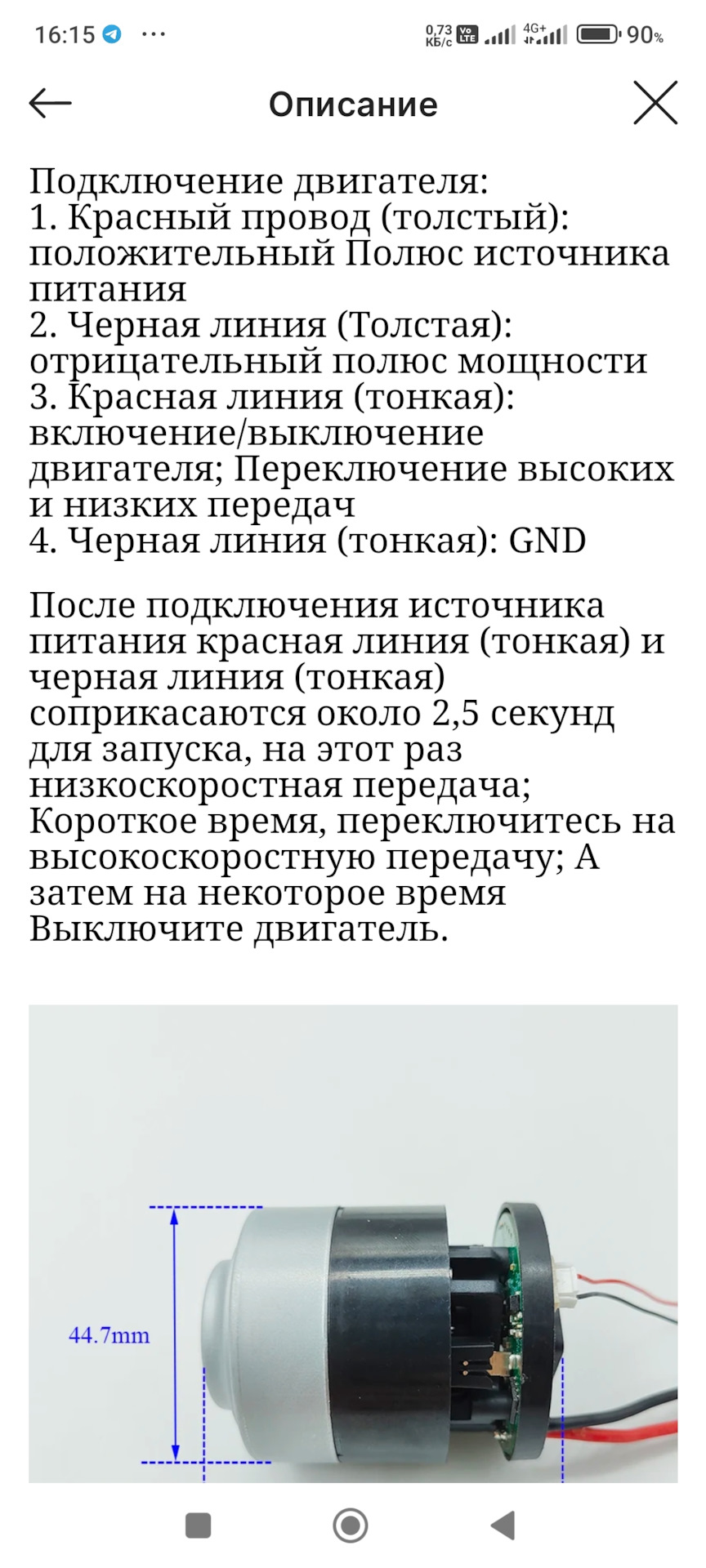

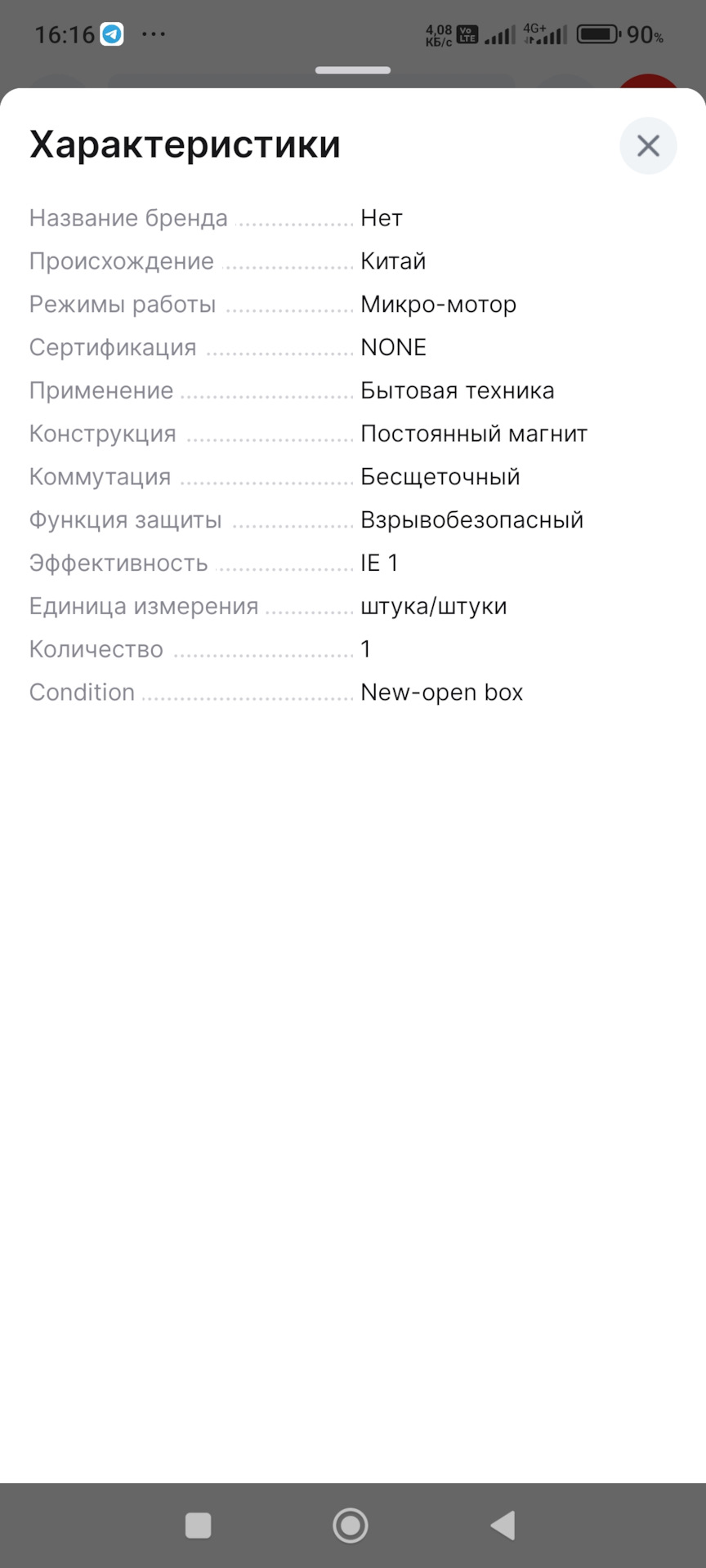

Смотри, что есть на AliExpress! Электродвигатель-лопасть для пылесоса, 110 в пост. Тока, 12 В, Вт за 875 ₽
sl.aliexpress.ru/p?key=oLLLs15

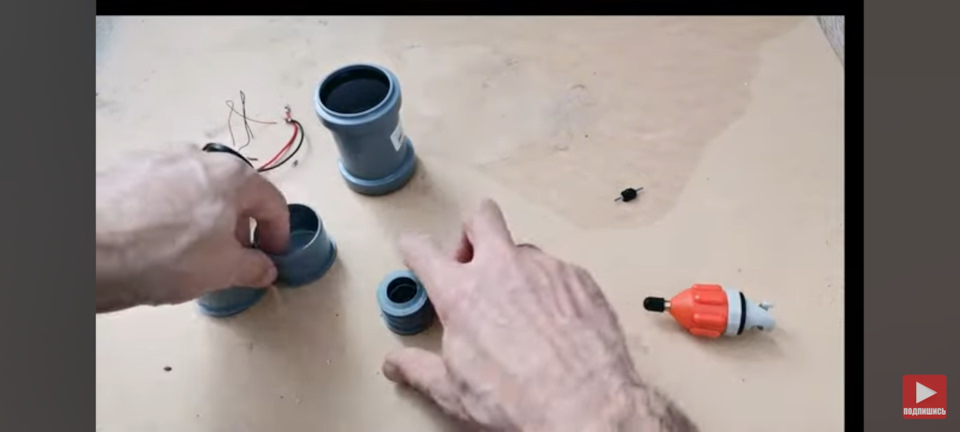

По этим видео я собрал себе два насоса.
Можно собрать по разному, как вам будет угодно.
- Цена: 1200р
- Перейти в магазин
Многие интересовались самодельным насосом, который я делал для своего пакрафта. Поэтому я решил написать отдельную статью про его изготовление.
Для начала пара слов о том, как вообще обычно надувают такие легкие лодки. Сама концепция легкоходства предполагает брать минимум лишних вещей. Поэтому одним из самых популярных способов является надувание гермомешком с клапаном. «Зачерпнул» воздух. Выдавил в лодку и т.д. После надувания продолжаешь использовать, как герму.
Сейчас становятся довольно популярны китайские насосы кубики типа FLEXTAIL PUMP и я решил собрать нечто подобное. Самое сложное было выбрать сердце будущего насоса и покопавшись по разным форумам я нашёл хвалебные отзывы о турбинах для аккумуляторных пылесосов разной мощности.
На их базе делают лютый колхоз из акума от шуроповерта и корпуса из термоусаженных бутылок. И ведь работает. Впрочем классическому рыбарю с машиной может и удобно возить кучу всего, а мне надо было компактно и чтоб работало от повербанка. Благо он у меня всегда с собой.
Поэтому была куплена самая маленькая турбинка на 120Вт.
Из закромов был достан триггер, который должен коммутировать 20В и 5А. При подключении повербанка все это попробовало включиться и сразу заглохло т.к. пб ушел в защиту. Ну это не удивительно. Мотор 120вт, а повербанк только сто.

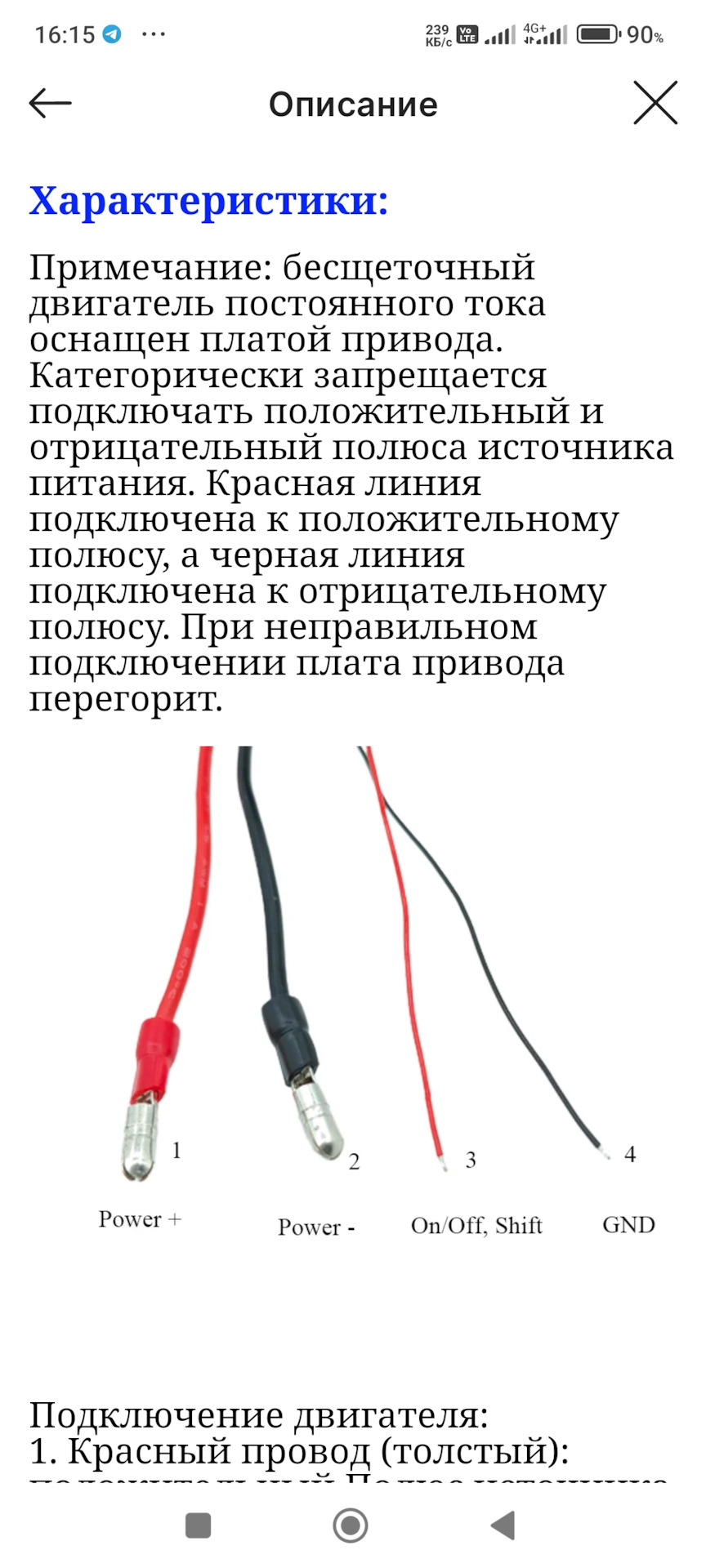

Поэтому я начал разглядывать конструкцию турбинки. Снял заднюю крышку и на драйвере обнаружился шестипиновый разъем. Причем контактные площадки были подписаны. Gnd понятно — это земля. On\off тоже, как и led (светодиоды). Первым пунктом у нас расположились кодовые H\L. Что, как я предположил, является high и low соответственно. Т.е. слабый и сильный режим работы. Накинул перемычку с этого пятака на землю и о чудо. Все зафурычило.
При этом снимается почти 70вт.
А вся конструкция работает буквально, на воздушной подушке т.е левитирует.
Ну и корпус я печатал на 3д принтере. Модель можно скачать на тинге.

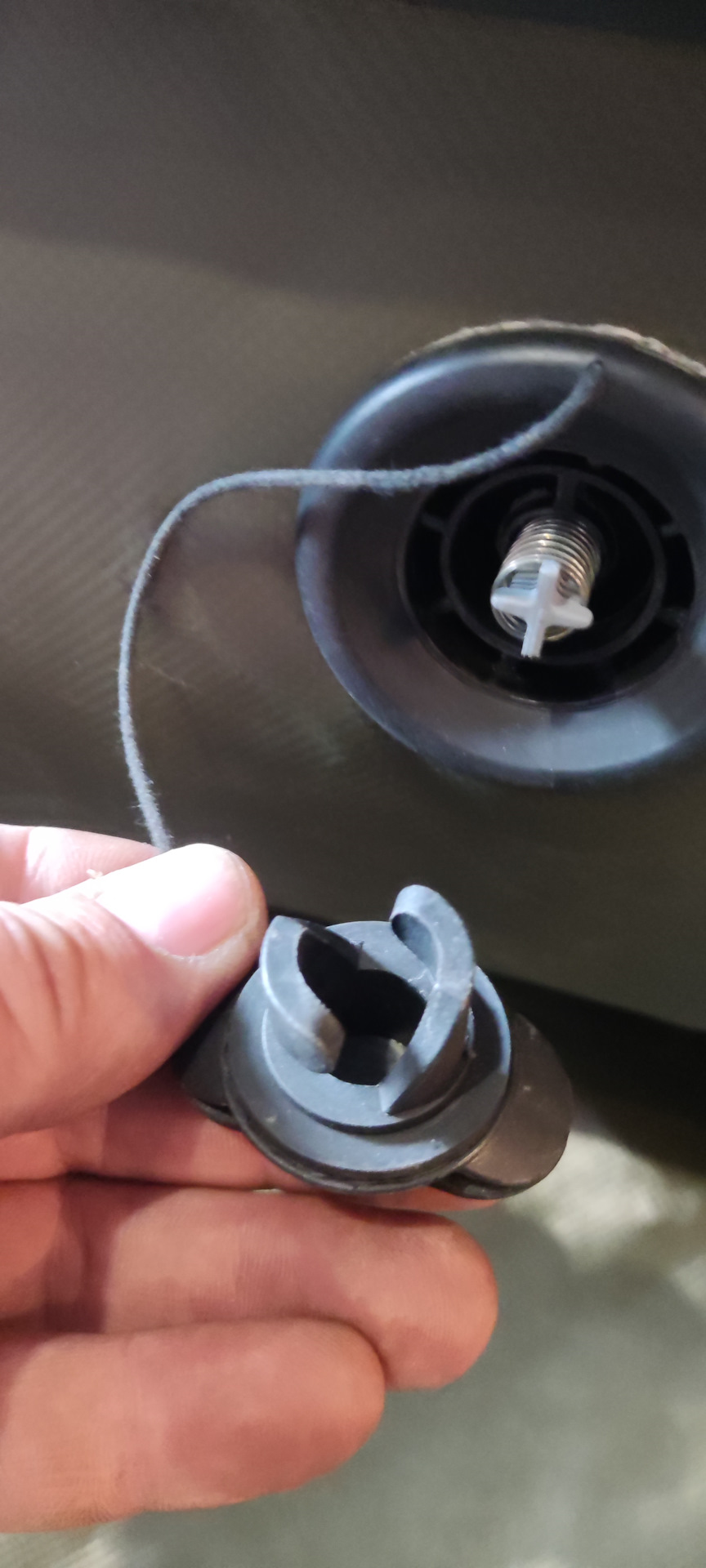

Принципиально там ничего сложно. Просто цилиндр с заглушкой. На каждой стороне располагается резьба, как на клапане моего пакрафта. Хочешь надуть — прикручиваешь одной стороной. Сдуть — другой стороной. Все просто.
Скорость надувания в районе минуты.
А у меня на этом все. Спасибо за внимание!
Лодку сегодня (уже вчера) вечером я накачал, на ощупь — «звенит», но реальную оценку я пока сделать не могу: пока нет манометра. Да, про манометр я потом расскажу.
Итак, есть маленькая «проблема»: аккумуляторы разряжаются. Напряжение падает, производительность насоса ухудшается, со временем лодку приходится «добивать» ножным насосом.
Сергей Багин предлагает подключать дополнительные «банки» (2 или 4) к батарее, но мне это не очень нравится: в одном из комментариев человек пожаловался, что он нечаянно подключил сразу 10 банок вместо 8, и драйвер сгорел.
Для поддержания насоса в «бодром» состоянии я собираюсь использовать повышающий преобразователь DC-DC, опять AliExpress, 32433990752:
Устройство умеет поддерживать стабильное выходное напряжение 12-35В, имея на входе 10-32В, с максимальным заявленным выходным током 6А. Реально же нужно 4.5А.
Сергей Багин испытывал данный преобразователь в весьма тяжелый условиях, правда, с дополнительным охлаждением.
С помощью резистора я выставил выходное напряжение равным 32В, позднее, с появлением манометра, я оценю — достаточно ли 32В для создания нудного давления.
Итак. Если нужно «взбодрить» турбинки, а аккумуляторы уже вялые, между батареей и драйвером включается эта плата. Для этого используются такие же «врубные» контакт, как и для соединения батареи с драйвером:
Контакты подключаются к колодке, то есть, можно ничего не паять.
Входные контакты — «In-» и «In+». Выходные — «Out-» и «Out+»:
Настройка. Подключаем к плате батерею, к выходу платы подключаем вольтметр. Крутим подстроечный резистор, выставляем нужные нам 32 вольта. Если не боимся спалить девайс — выставляем 34В.
Испытания показали, что при питании от батареи через плату турбинка жужжит несколько бодрее, чем при питании напрямую (без платы).
Плата при этом почти не греется, так как разница между входным и выходным напряжением невелика.
Также были проведены испытания, в которых вместо литиевой батареи использовалась свинцовая 12В АКБ, плата также выдала назначенные 32В. При этом нагрев платы был уже более заметен. Возможно, с помощью этой платы будет реализован режим питания от автомобильной АКБ. Возможно, плата будет смонтирована с вентилятором, для принудительного охлаждения.
Замечание: одна плата пригодна для питания лишь одного драйвера с турбинкой, то есть, в моем случае, используются две платы.
Самодельный насос для лодки
Автор Shrek, 25 июля 2017, 13:23:53
0 Пользователи и 2 гостей просматривают эту тему.
Shrek
- Дед
- Сообщения: 3,810
- Всем бы такое болото )
- Расположение: Ростов на Дону
- Репутация: 7189
- Записан
Самодельный насос для лодки
Поломался насос,решил отремонтировать. Склеил раз,склеил два. Но вечного ничего нет. Хотел за новым ехать и подумал,а почему бы не попробовать сделать электрический для домашнего использования. Валялся старый Тайфун пылесос, то что надо. Снял клапан с насоса,он садиться плотно в гнездо выдува пылесоса. Поставил,и ура- качает как реактивный двигатель. Давления достаточно в балонах даже для меня. Для накачать дома и поехать с надутой лодкой на рыбалку пойдёт. Теперь сделаю с автонасоса ,чтобы с собой брать. Там можно будет и давление до атмосферы набить в балон.
ptica54
- птица 54
- Дед
- Сообщения: 2,122
- Таганрог.
- Расположение: Ростовкая обл., г. Таганрог
- Репутация: 8148
- Записан
Цитата: ptica54 от 25 июля 2017, 21:51:20
У товарисча тоже приказал долго жить,всего один сезон выдержал
Поэтому я сначала набиваю «улиткой»,а добиваю уже 2х камерным.
Тьфу(три раза) Два сезона отходил…. пошёл третий….. Тьфу ( ещё три раза)
Ремонт,говорят ,очень дорогой!
Всё таки сглазил На крайней рыбалке не смог запустить компрессор.
Вернее нажимаю на кнопочку что бы загорелся дисплей,а там тишина.
Разобрал.Для включения там стоит микро включатель-выключатель .
Никогда не трогал эту хрень,просто скидывал «крокодили» с АКБ и всё.
На крайней рыбалке руки чесались и нажал эту пимпочку(на фото
крайняя левая),а теперь не могу включить.Так,вроде,микрушка щёлкает
и должен загореться дисплей,но что нехочет……
где собака зарыта?,тем более я в этом деле чайник.
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
Привет всем! Поделюсь своими наработками в плане накачивания лодки. Началось с того, что была лодка Нисамаран 380, тяжеленная зараза, и качать ногой замучаешься, особенно по жаре. Поэтому, что бы както облегчить и ускорить накачку купил насос для матрасов со встроенными аккумуляторами Intex. Производительность порядка 600 л. в минуту. Там в комплекте насадка есть, которую с выдува на заборник воздуха можно переставлять. К насдке шланг от насоса присоединил. Получилось очень здорово. Насос не только надувает лодку , но и скачивает. И соответственно работа облегчилась, после наполнения баллонов воздухом, ногой только докачивал до нужного давления. Но по времени накачка почти не ускорилась.
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
Заряда встроенных аккумуляторов хватает на то, что бы накачать и скачаь лодку, и ещё чуть остаётся.
Потом стал думать, что сделать , чтобы ускорить этот процесс. Особо ничего не надумал кроме как увеличить объём подачи воздуха, путём добавления второго насоса, для чего была куплена 12 вольтовая турбинка от Bravo красного цвета, она более производительная чем голубая, по паспорту 800 л. в минуту. И на работе позаимствовал для неё аккумулятор для бесперебойника, хватает на 3-4 надува. Правда с откачкой у неё проблема, надо самому переходник городить. Поставил на неё шланг от стиралки, продаются во всех хоз магах в разных длинах, ну а в шланг вставил штуцер для клапана. И еще, стык кожуха крыльчатки надо проклеить скочем, для снижения потерь нагнетаемого воздуха. Браво оно конечно браво но делают его те же китайцы. Вообщем надуваться стало в 2 раза быстрее. Зато добавилось беготни с перетыканиями штуцеров и нажиманиями на выключатели.
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
Дальше, чтобы не бегать вокруг лодки, решил сделать развод подачи воздуха по баллонам. То есть одновременную накачку 3х баллонов. Для чего купил водопроводную пол дюймовую крестовину, шланги для стиралки, резьбовые пол дюймовые переходники папа-папа, садовые пластиковые штуцера с выходом на 20, 3 садовых крана для полива и заказал на Али универсальные клапанные штуцера с манометрами. В этих штуцерах ещё встроенный обратный клапан имеется, тоже вещь полезная. Знакомый токарь выточил маму под клапанный штуцер. Вот первоначальный вариант разводки.
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
Да, у меня тоже, но он мне ка кто не понравился.
Блин, написал продолжение, а меня выкинуло и ничего не сохранилось.
Вот фотки к продолжению, думаю дальше поймёте, что не понятно спрашивайте, рад буду помочь.
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
Автонасос купил за недорого, не рабочий, починил ,цилиндр переделал, сейчас качает- «мама не горюй». Тип Агрессор 160.
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
И ещё, всё это ездит на машине и ни каких хлопот и неудобств не доставляет, энергопотребление 2,5 А/Ч.
operator88
- Игорь
- Бывалый
- Сообщения: 287
- Расположение: Ростовская обл. г. Донецк
- Репутация: 540
- Записан
Цитата: Санчос от 03 ноября 2017, 16:46:27Да, у меня тоже, но он мне ка кто не понравился.
Не обязательно он должен нравится, главное чтобы выполнял свои функции. Я ставлю его с торца турбинки и он отсасывает весь воздух из отсека.
Костоправски
- «Натворю добра,причиню пользу…
- Дед
- Сообщения: 1,993
- Расположение: Ростов
- Репутация: 2843
- Записан
Цитата: Санчос от 04 ноября 2017, 14:45:19
Нет, а что отлив разливаемого надо организовать?
Конфигурация системы навеяла .А вообще чем больше краников,штуцеров и переходничков,тем больше потери на внутреннее сопротивление,а производительность насоса неизменна.Именно поэтому скорость накачки лодки таким змеем горынычем снизится,а не вырастет.Увеличивается только количество хуроeбок,которые таскать и распутывать надо.
Все,что вы хотели узнать о массаже,но не знали у кого спросить! 8 908 182 38 80.Студия массажа «Дорога в прекрасное самочувствие»
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
Цитата: Костоправски от 04 ноября 2017, 17:22:06
Конфигурация системы навеяла .А вообще чем больше краников,штуцеров и переходничков,тем больше потери на внутреннее сопротивление,а производительность насоса неизменна.Именно поэтому скорость накачки лодки таким змеем горынычем снизится,а не вырастет.Увеличивается только количество хуроeбок,которые таскать и распутывать надо.
Ну это неизбежное зло, навеянное физикой . Шланги все укоротил максимально возможно. Проходные сечения старался подбирать самые большие, что были возможны. Штуцера клапанов заменил на обычные, так как обратные клапана в китайских штуцерах добавляли сопротивления для турбинки, в которой давление и так никакое. А вот на выход компрессора, наоборот, поставил обратный клапан, так как компрессору все эти сопротивления «по барабану», зато стрелка манометра перестала дрожать. А краники нужны вот для чего: 1. при замене турбинки на компрессор и 2. сейчас у меня лодка с НДНД, поэтому когда в бортовых баллонах давление в норме, а дно надо докачать перекрываю шланги на боковые баллоны.
Костоправски
- «Натворю добра,причиню пользу…
- Дед
- Сообщения: 1,993
- Расположение: Ростов
- Репутация: 2843
- Записан
Цитата: Санчос от 04 ноября 2017, 20:29:19
Ну это неизбежное зло, навеянное физикой . Шланги все укоротил максимально возможно. Проходные сечения старался подбирать самые большие, что были возможны. Штуцера клапанов заменил на обычные, так как обратные клапана в китайских штуцерах добавляли сопротивления для турбинки, в которой давление и так никакое. А вот на выход компрессора, наоборот, поставил обратный клапан, так как компрессору все эти сопротивления «по барабану», зато стрелка манометра перестала дрожать. А краники нужны вот для чего: 1. при замене турбинки на компрессор и 2. сейчас у меня лодка с НДНД, поэтому когда в бортовых баллонах давление в норме, а дно надо докачать перекрываю шланги на боковые баллоны.
Я в принципе за любое рукоделие,а критикую из зловредности и склонности к примитивизму .Ибо чего нет,то и не поломается.ПВХшку качал,когда была и лягушка надоела турбинкой интексовской аккумуляторной,только улитка без ручки,когда аккумы дохли подключал к авто или к кубику от эхолота,добивал по всякому-и ручным насосом на 1 атм от кайта и автомобильную жужжалку мучил.Остановился в итоге на турбинке+2хкамерная лягушка Браво,лягуху и в лодку с собой брал-разок на берегу клеиться пришлось.А вообще в какой-то момент со всем этим барахлом начинаешь себя кладовщиком на работе ощущать,а не получать удовольствие от отдыха,особенно когда в сумерки сворачиваешься и тебя комары подгоняют…
Все,что вы хотели узнать о массаже,но не знали у кого спросить! 8 908 182 38 80.Студия массажа «Дорога в прекрасное самочувствие»
Ростислав
- Дед
- Сообщения: 1,801
- Dr. Rost
- Расположение: г. Ростов-на-Дону
- Репутация: 1998
- Записан
По моему мнению (человека который 5 лет был обладателем 370 пвх) один раз купить «Браво» и наслаждаться жизнью. До сих пор жив и исправно качает детям шарики, взрослым матрасы. ИМХО
«Жизнь надо прожить так Лева, чтобы тебя мелом не обвели» (с) Олег Евгеньевич Фомин, физрук
Санчос
- Местный
- Сообщения: 65
- Расположение: Таганрог
- Записан
Да я и сам бы купил Браво, был бы он по производительней.
Andry98
- Будем жить!
- Дед
- Сообщения: 1,818
- Расположение: Ростов на Дону
- Репутация: 2249
- Записан
Кто понял жизни смысл и толк, давно замкнулся и умолк…
Насос для ПВХ лодки который качает до 0,2 атм.
