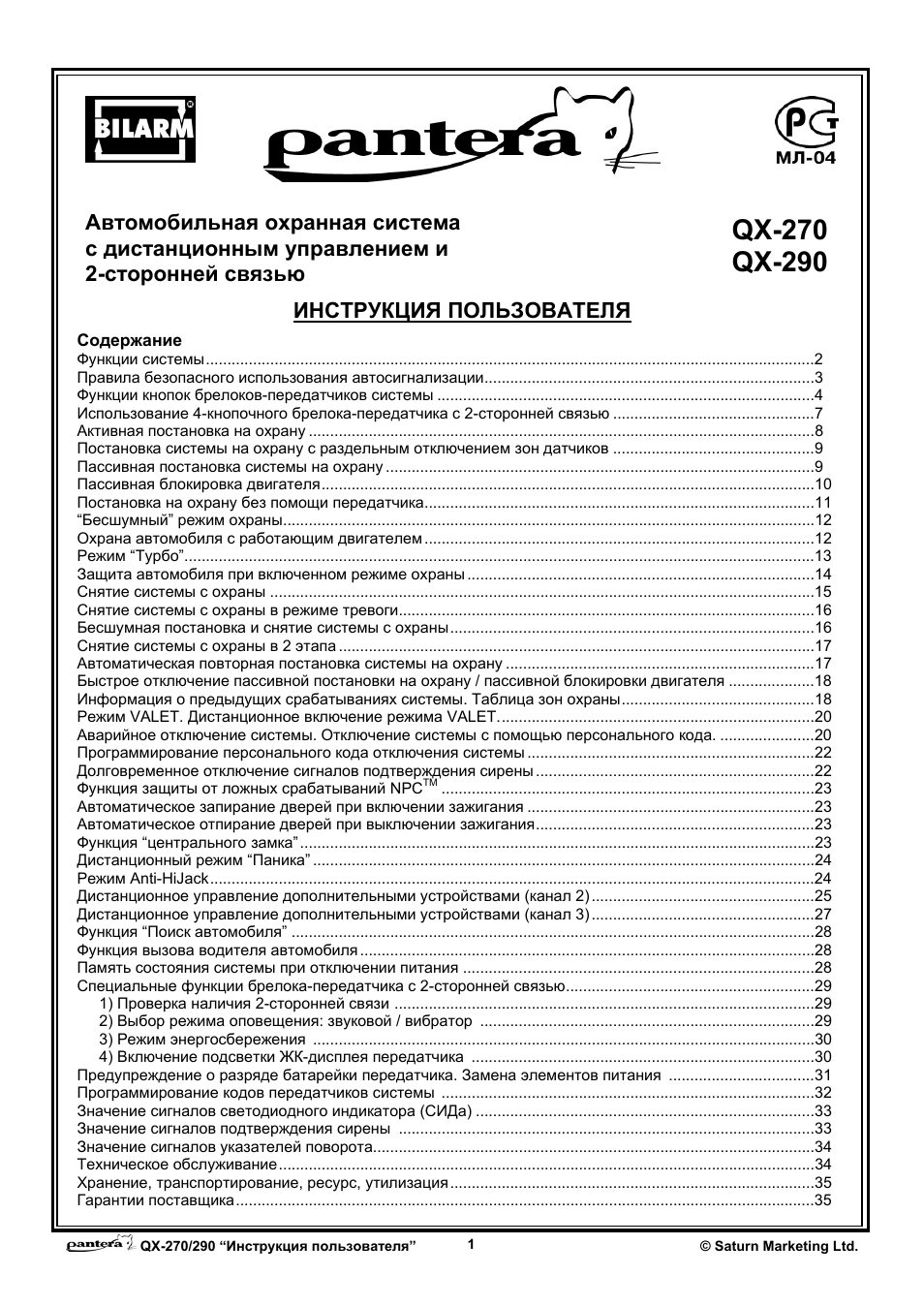

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

1

Автомобильная охранная система
с дистанционным управлением и
2-сторонней связью

QX-270

QX-290

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

Содержание

Функции системы…………………………………………………………………………………………………………………………….2
Правила безопасного использования автосигнализации…………………………………………………………………..3
Функции кнопок брелоков-передатчиков системы …………………………………………………………………………….4
Использование 4-кнопочного брелока-передатчика с 2-сторонней связью ………………………………………..7
Активная постановка на охрану ……………………………………………………………………………………………………….8
Постановка системы на охрану с раздельным отключением зон датчиков ………………………………………..9
Пассивная постановка системы на охрану ……………………………………………………………………………………….9
Пассивная блокировка двигателя…………………………………………………………………………………………………….10
Постановка на охрану без помощи передатчика……………………………………………………………………………….11
“Бесшумный” режим охраны…………………………………………………………………………………………………………….12
Охрана автомобиля с работающим двигателем ……………………………………………………………………………….12
Режим “Турбо”…………………………………………………………………………………………………………………………………13
Защита автомобиля при включенном режиме охраны ………………………………………………………………………14
Снятие системы с охраны ……………………………………………………………………………………………………………….15
Снятие системы с охраны в режиме тревоги…………………………………………………………………………………….16
Бесшумная постановка и снятие системы с охраны………………………………………………………………………….16
Снятие системы с охраны в 2 этапа …………………………………………………………………………………………………17
Автоматическая повторная постановка системы на охрану ………………………………………………………………17
Быстрое отключение пассивной постановки на охрану / пассивной блокировки двигателя ………………..18
Информация о предыдущих срабатываниях системы. Таблица зон охраны………………………………………18
Режим VALET. Дистанционное включение режима VALET………………………………………………………………..20
Аварийное отключение системы. Отключение системы с помощью персонального кода. ………………….20
Программирование персонального кода отключения системы ………………………………………………………….22
Долговременное отключение сигналов подтверждения сирены ………………………………………………………..22
Функция защиты от ложных срабатываний NPC

TM

……………………………………………………………………………23

Автоматическое запирание дверей при включении зажигания ………………………………………………………….23
Автоматическое отпирание дверей при выключении зажигания………………………………………………………..23
Функция “центрального замка”…………………………………………………………………………………………………………23
Дистанционный режим “Паника” ………………………………………………………………………………………………………24
Режим Anti-HiJack……………………………………………………………………………………………………………………………24
Дистанционное управление дополнительными устройствами (канал 2) …………………………………………….25
Дистанционное управление дополнительными устройствами (канал 3) …………………………………………….27
Функция “Поиск автомобиля” …………………………………………………………………………………………………………..28
Функция вызова водителя автомобиля …………………………………………………………………………………………….28
Память состояния системы при отключении питания ……………………………………………………………………….28
Специальные функции брелока-передатчика с 2-сторонней связью………………………………………………….29

1) Проверка наличия 2-сторонней связи ……………………………………………………………………………………..29
2) Выбор режима оповещения: звуковой / вибратор ……………………………………………………………………29
3) Режим энергосбережения ………………………………………………………………………………………………………30
4) Включение подсветки ЖК-дисплея передатчика ……………………………………………………………………..30

Предупреждение о разряде батарейки передатчика. Замена элементов питания …………………………….31
Программирование кодов передатчиков системы ……………………………………………………………………………32
Значение сигналов светодиодного индикатора (СИДа) …………………………………………………………………….33
Значение сигналов подтверждения сирены …………………………………………………………………………………….33
Значение сигналов указателей поворота………………………………………………………………………………………….34
Техническое обслуживание……………………………………………………………………………………………………………..34
Хранение, транспортирование, ресурс, утилизация………………………………………………………………………….35
Гарантии поставщика………………………………………………………………………………………………………………………35

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

2

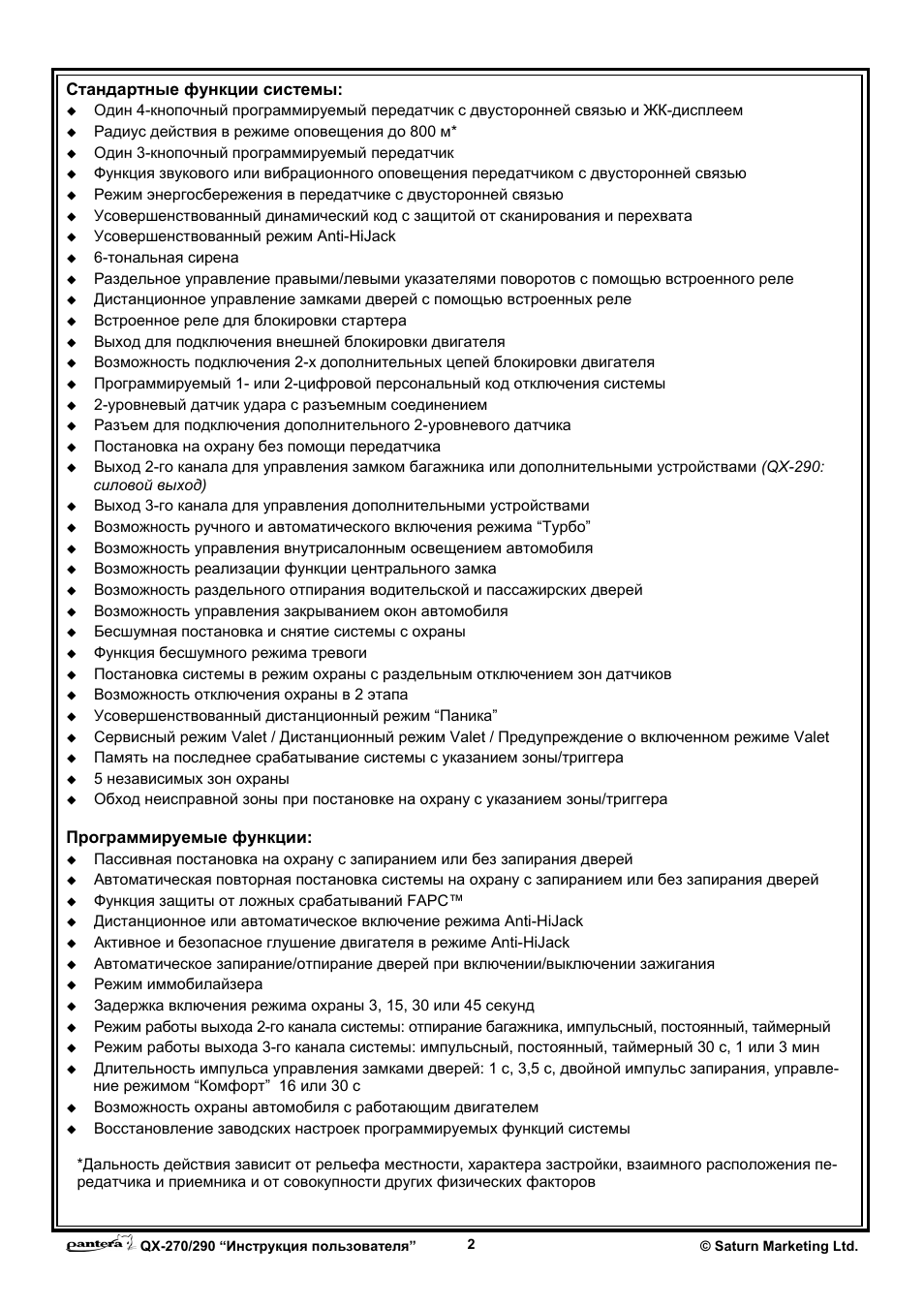

Стандартные функции системы:

‹

Один 4-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем

‹

Радиус действия в режиме оповещения до 800 м*

‹

Один 3-кнопочный программируемый передатчик

‹

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

‹

Режим энергосбережения в передатчике с двусторонней связью

‹

Усовершенствованный динамический код с защитой от сканирования и перехвата

‹

Усовершенствованный режим Anti-HiJack

‹

6-тональная сирена

‹

Раздельное управление правыми/левыми указателями поворотов с помощью встроенного реле

‹

Дистанционное управление замками дверей с помощью встроенных реле

‹

Встроенное реле для блокировки стартера

‹

Выход для подключения внешней блокировки двигателя

‹

Возможность подключения 2-х дополнительных цепей блокировки двигателя

‹

Программируемый 1- или 2-цифровой персональный код отключения системы

‹

2-уровневый датчик удара с разъемным соединением

‹

Разъем для подключения дополнительного 2-уровневого датчика

‹

Постановка на охрану без помощи передатчика

‹

Выход 2-го канала для управления замком багажника или дополнительными устройствами (QX-290:

силовой выход)

‹

Выход 3-го канала для управления дополнительными устройствами

‹

Возможность ручного и автоматического включения режима “Турбо”

‹

Возможность управления внутрисалонным освещением автомобиля

‹

Возможность реализации функции центрального замка

‹

Возможность раздельного отпирания водительской и пассажирских дверей

‹

Возможность управления закрыванием окон автомобиля

‹

Бесшумная постановка и снятие системы с охраны

‹

Функция бесшумного режима тревоги

‹

Постановка системы в режим охраны с раздельным отключением зон датчиков

‹

Возможность отключения охраны в 2 этапа

‹

Усовершенствованный дистанционный режим “Паника”

‹

Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet

‹

Память на последнее срабатывание системы с указанием зоны/триггера

‹

5 независимых зон охраны

‹

Обход неисправной зоны при постановке на охрану с указанием зоны/триггера

Программируемые функции:

‹

Пассивная постановка на охрану с запиранием или без запирания дверей

‹

Автоматическая повторная постановка системы на охрану с запиранием или без запирания дверей

‹

Функция защиты от ложных срабатываний FAPC™

‹

Дистанционное или автоматическое включение режима Anti-HiJack

‹

Активное и безопасное глушение двигателя в режиме Anti-HiJack

‹

Автоматическое запирание/отпирание дверей при включении/выключении зажигания

‹

Режим иммобилайзера

‹

Задержка включения режима охраны 3, 15, 30 или 45 секунд

‹

Режим работы выхода 2-го канала системы: отпирание багажника, импульсный, постоянный, таймерный

‹

Режим работы выхода 3-го канала системы: импульсный, постоянный, таймерный 30 с, 1 или 3 мин

‹

Длительность импульса управления замками дверей: 1 с, 3,5 с, двойной импульс запирания, управле-

ние режимом “Комфорт” 16 или 30 с

‹

Возможность охраны автомобиля с работающим двигателем

‹

Восстановление заводских настроек программируемых функций системы

*Дальность действия зависит от рельефа местности, характера застройки, взаимного расположения пе-
редатчика и приемника и от совокупности других физических факторов

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

3

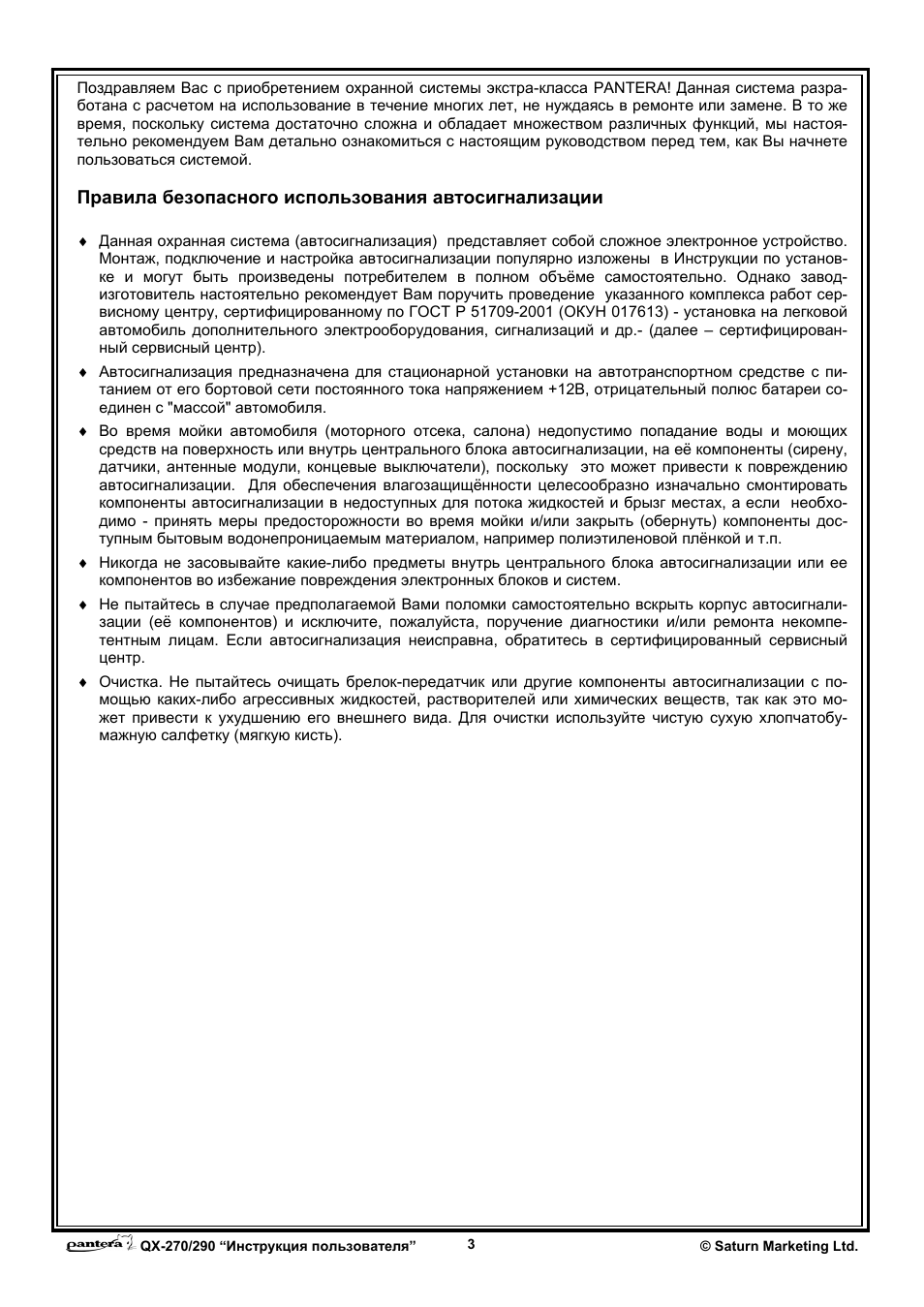

Поздравляем Вас с приобретением охранной системы экстра-класса PANTERA! Данная система разра-
ботана с расчетом на использование в течение многих лет, не нуждаясь в ремонте или замене. В то же
время, поскольку система достаточно сложна и обладает множеством различных функций, мы настоя-
тельно рекомендуем Вам детально ознакомиться с настоящим руководством перед тем, как Вы начнете
пользоваться системой.

Правила безопасного использования автосигнализации

♦ Данная охранная система (автосигнализация) представляет собой сложное электронное устройство.

Монтаж, подключение и настройка автосигнализации популярно изложены в Инструкции по установ-
ке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-
изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сер-
висному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) — установка на легковой
автомобиль дополнительного электрооборудования, сигнализаций и др.- (далее – сертифицирован-
ный сервисный центр).

♦ Автосигнализация предназначена для стационарной установки на автотранспортном средстве с пи-

танием от его бортовой сети постоянного тока напряжением +12В, отрицательный полюс батареи со-
единен с «массой» автомобиля.

♦ Во время мойки автомобиля (моторного отсека, салона) недопустимо попадание воды и моющих

средств на поверхность или внутрь центрального блока автосигнализации, на её компоненты (сирену,
датчики, антенные модули, концевые выключатели), поскольку это может привести к повреждению
автосигнализации. Для обеспечения влагозащищённости целесообразно изначально смонтировать
компоненты автосигнализации в недоступных для потока жидкостей и брызг местах, а если необхо-
димо — принять меры предосторожности во время мойки и/или закрыть (обернуть) компоненты дос-
тупным бытовым водонепроницаемым материалом, например полиэтиленовой плёнкой и т.п.

♦ Никогда не засовывайте какие-либо предметы внутрь центрального блока автосигнализации или ее

компонентов во избежание повреждения электронных блоков и систем.

♦ Не пытайтесь в случае предполагаемой Вами поломки самостоятельно вскрыть корпус автосигнали-

зации (её компонентов) и исключите, пожалуйста, поручение диагностики и/или ремонта некомпе-
тентным лицам. Если автосигнализация неисправна, обратитесь в сертифицированный сервисный
центр.

♦ Очистка. Не пытайтесь очищать брелок-передатчик или другие компоненты автосигнализации с по-

мощью каких-либо агрессивных жидкостей, растворителей или химических веществ, так как это мо-
жет привести к ухудшению его внешнего вида. Для очистки используйте чистую сухую хлопчатобу-
мажную салфетку (мягкую кисть).

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

4

Основные функции кнопок передатчика

В комплект системы входит один 4-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем и
один 3-кнопочный передатчик:

4-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем позволяет управлять всеми функ-
циями системы. Помимо этого, каждый раз при использовании данного передатчика система будет по-
сылать специальные сигналы, подтверждающие исполнение той или иной команды (“обратная
связь”). В результате на ЖК-дисплее 4-кнопочного брелока будет появляться соответствующая индика-
ция, а встроенный в брелок-передатчик миниатюрный динамик будет подавать соответствующие звуко-
вые сигналы подтверждения.

Однако, и это еще не все. При срабатывании системы (независимо от того, используется ли “Стан-
дартный” режим тревоги, или “Бесшумный” режим) она немедленно передаст сигнал тревоги на 4-
кнопочный брелок-передатчик, при этом включится или динамик и/или заработает встроенный вибратор
передатчика (в зависимости от включённого режима, а на

с LED-дисплее

появится индикация именно той

зоны охраны, которая вызвала срабатывание системы.

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

5

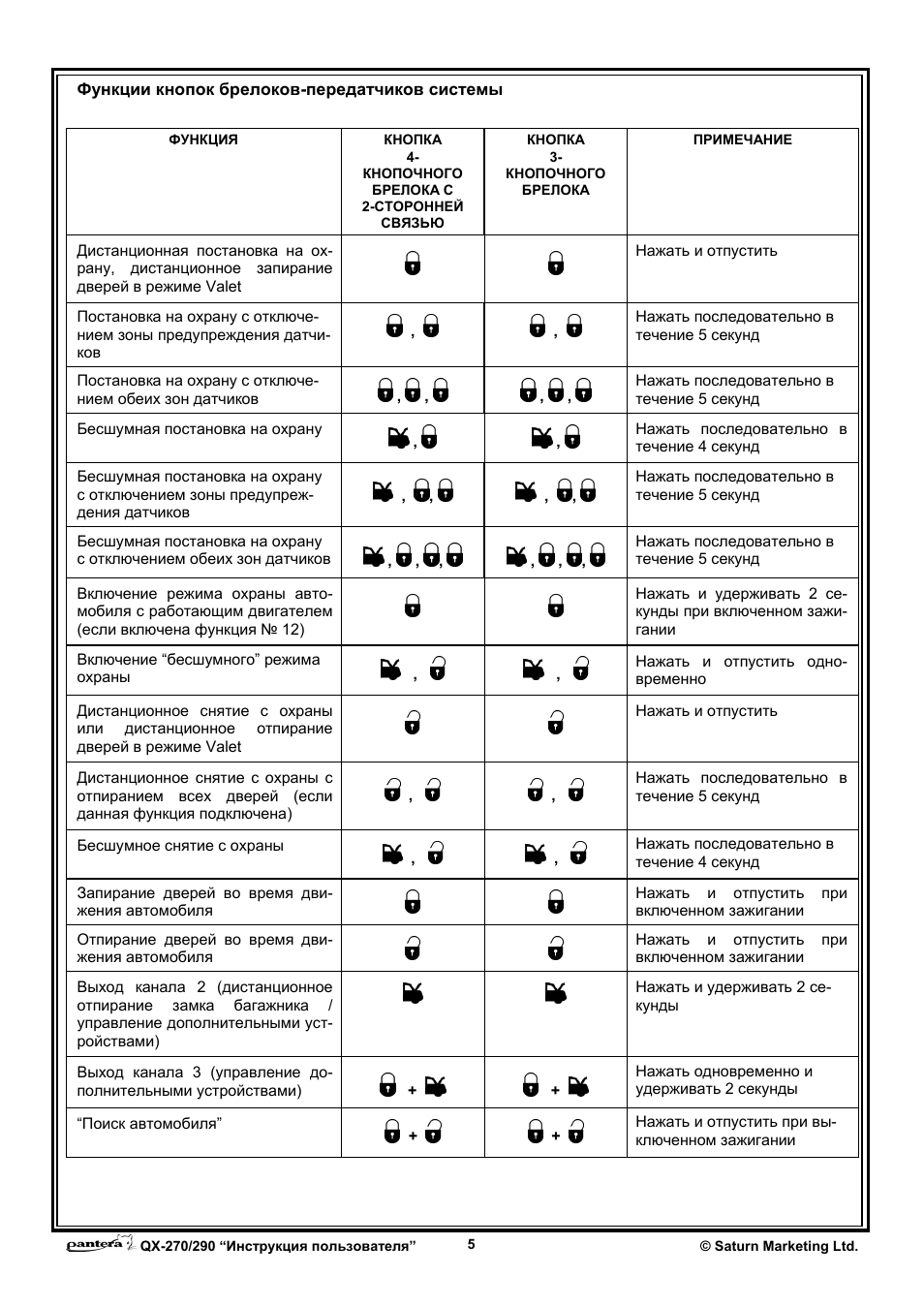

Функции кнопок брелоков-передатчиков системы

ФУНКЦИЯ

КНОПКА

4-

КНОПОЧНОГО

БРЕЛОКА С

2-СТОРОННЕЙ

СВЯЗЬЮ

КНОПКА

3-

КНОПОЧНОГО

БРЕЛОКА

ПРИМЕЧАНИЕ

Дистанционная постановка на ох-
рану, дистанционное запирание
дверей в режиме Valet

Нажать и отпустить

Постановка на охрану с отключе-
нием зоны предупреждения датчи-
ков

,

,

Нажать последовательно в
течение 5 секунд

Постановка на охрану с отключе-
нием обеих зон датчиков

, ,

, ,

Нажать последовательно в
течение 5 секунд

Бесшумная постановка на охрану

,

,

Нажать последовательно в
течение 4 секунд

Бесшумная постановка на охрану
с отключением зоны предупреж-
дения датчиков

, ,

, ,

Нажать последовательно в
течение 5 секунд

Бесшумная постановка на охрану
с отключением обеих зон датчиков

, , ,

, , ,

Нажать последовательно в
течение 5 секунд

Включение режима охраны авто-
мобиля с работающим двигателем
(если включена функция № 12)

Нажать и удерживать 2 се-
кунды при включенном зажи-
гании

Включение “бесшумного” режима
охраны

,

,

Нажать и отпустить одно-
временно

Дистанционное снятие с охраны
или дистанционное отпирание
дверей в режиме Valet

Нажать и отпустить

Дистанционное снятие с охраны с
отпиранием всех дверей (если
данная функция подключена)

,

,

Нажать последовательно в
течение 5 секунд

Бесшумное снятие с охраны

,

,

Нажать последовательно в
течение 4 секунд

Запирание дверей во время дви-
жения автомобиля

Нажать и отпустить при
включенном зажигании

Отпирание дверей во время дви-
жения автомобиля

Нажать и отпустить при
включенном зажигании

Выход канала 2 (дистанционное
отпирание замка багажника /
управление дополнительными уст-
ройствами)

Нажать и удерживать 2 се-
кунды

Выход канала 3 (управление до-
полнительными устройствами)

+

+

Нажать одновременно и
удерживать 2 секунды

“Поиск автомобиля”

+

+

Нажать и отпустить при вы-
ключенном зажигании

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

6

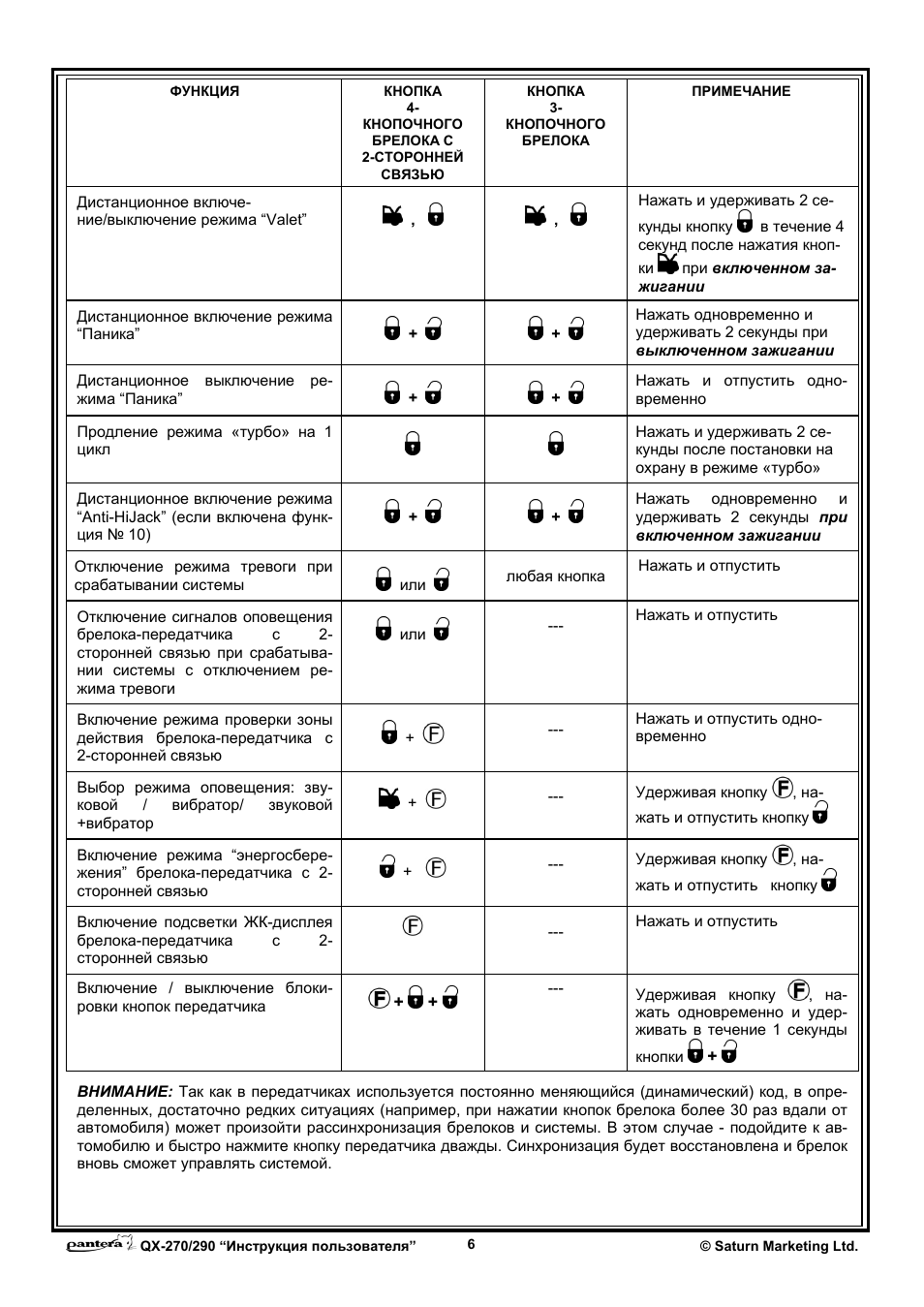

ФУНКЦИЯ

КНОПКА

4-

КНОПОЧНОГО

БРЕЛОКА С

2-СТОРОННЕЙ

СВЯЗЬЮ

КНОПКА

3-

КНОПОЧНОГО

БРЕЛОКА

ПРИМЕЧАНИЕ

Дистанционное включе-
ние/выключение режима “Valet”

,

,

Нажать и удерживать 2 се-

кунды кнопку в течение 4
секунд после нажатия кноп-
ки

при включенном за-

жигании

Дистанционное включение режима
“Паника”

+

+

Нажать одновременно и
удерживать 2 секунды при
выключенном зажигании

Дистанционное выключение ре-
жима “Паника”

+

+

Нажать и отпустить одно-
временно

Продление режима «турбо» на 1
цикл

Нажать и удерживать 2 се-
кунды после постановки на
охрану в режиме «турбо»

Дистанционное включение режима
“Anti-HiJack” (если включена функ-
ция № 10)

+

+

Нажать одновременно и
удерживать 2 секунды при
включенном зажигании

Отключение режима тревоги при
срабатывании системы

или

любая кнопка

Нажать и отпустить

Отключение сигналов оповещения
брелока-передатчика

с 2-

сторонней связью при срабатыва-
нии системы с отключением ре-
жима тревоги

или

—

Нажать и отпустить

Включение режима проверки зоны
действия брелока-передатчика с
2-сторонней связью

+

—

Нажать и отпустить одно-
временно

Выбор режима оповещения: зву-
ковой / вибратор/

звуковой

+вибратор

+

—

Удерживая кнопку

, на-

жать и отпустить кнопку

Включение режима “энергосбере-
жения” брелока-передатчика с 2-
сторонней связью

+

—

Удерживая кнопку

, на-

жать и отпустить кнопку

Включение подсветки ЖК-дисплея
брелока-передатчика

с 2-

сторонней связью

—

Нажать и отпустить

Включение / выключение блоки-
ровки кнопок передатчика

+ +

—

Удерживая кнопку

, на-

жать одновременно и удер-
живать в течение 1 секунды

кнопки

+

ВНИМАНИЕ: Так как в передатчиках используется постоянно меняющийся (динамический) код, в опре-
деленных, достаточно редких ситуациях (например, при нажатии кнопок брелока более 30 раз вдали от
автомобиля) может произойти рассинхронизация брелоков и системы. В этом случае — подойдите к ав-
томобилю и быстро нажмите кнопку передатчика дважды. Синхронизация будет восстановлена и брелок
вновь сможет управлять системой.

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

7

Использование 4-кнопочного брелока-передатчика с 2-сторонней связью

4-кнопочный брелок-передатчик с ЖК-дисплеем и 2-сторонней связью позволяет управлять всеми функ-
циями системы.

a) Каждый раз при подаче Вами любой команды с брелока-передатчика — на ЖК-дисплее передатчика
отображается символ передачи сигнала

. После этого система в ответ посылает сигнал, подтвер-

ждающий получение команды и содержащий информацию о текущем состоянии системы (“обратная
связь”). После получения данного сигнала на ЖК-дисплее брелока-передатчика будут дважды включать-
ся символы габаритных огней автомобиля, встроенный динамик передатчика будет подавать соответст-
вующие сигналы подтверждения. Если же в течение заданного промежутка времени подтверждающий
сигнал системы не был получен, то сигналы подтверждения подаваться не будут и символ антенны

♦ Если в этот момент брелок-передатчик с 2-сторонней связью находится в зоне действия передатчика
системы, то через 1..2 секунды после получения данного тестового сигнала встроенный динамик пере-
датчика с 2-сторонней связью подаст 1 короткий сигнал (или встроенный вибратор включится 1 раз).
♦ Если же в этот момент брелок-передатчик с 2-сторонней связью находится
вне зоны действия передатчика системы, то через 16 минут после постановки
системы на охрану (через 1 минуту после посылки тестового сигнала) встроен-
ный динамик передатчика с 2-сторонней связью подаст 1 длинный и 1 короткий
сигнал (и/или встроенный вибратор включится 2 раза). Символ антенны

ис-

чезнет с ЖК-дисплея передатчика.

Примечание: Если система поставлена на охрану или снята с охраны 3-х кнопочным передатчиком, то
индикация смены состояния системы на передатчике 2-х сторонней связи включится через 12…13 се-
кунд.

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

8

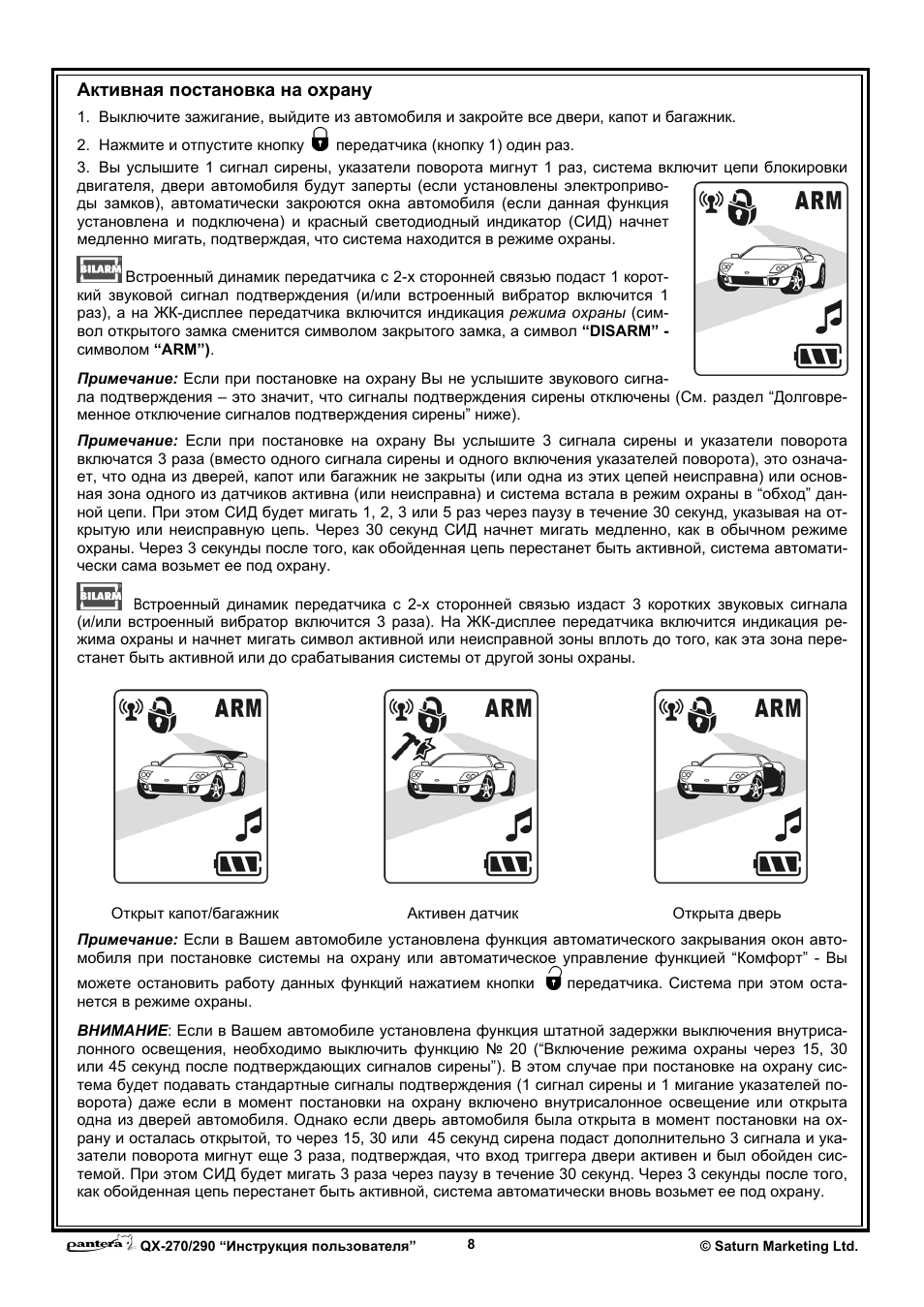

Активная постановка на охрану

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Нажмите и отпустите кнопку передатчика (кнопку 1) один раз.
3. Вы услышите 1 сигнал сирены, указатели поворота мигнут 1 раз, система включит цепи блокировки
двигателя, двери автомобиля будут заперты (если установлены электроприво-
ды замков), автоматически закроются окна автомобиля (если данная функция
установлена и подключена) и красный светодиодный индикатор (СИД) начнет
медленно мигать, подтверждая, что система находится в режиме охраны.

Встроенный динамик передатчика с 2-х сторонней связью подаст 1 корот-

кий звуковой сигнал подтверждения (и/или встроенный вибратор включится 1
раз), а на ЖК-дисплее передатчика включится индикация режима охраны (сим-
вол открытого замка сменится символом закрытого замка, а символ “DISARM” —
символом “ARM”).

Примечание: Если при постановке на охрану Вы не услышите звукового сигна-
ла подтверждения – это значит, что сигналы подтверждения сирены отключены (См. раздел “Долговре-
менное отключение сигналов подтверждения сирены” ниже).

Примечание: Если при постановке на охрану Вы услышите 3 сигнала сирены и указатели поворота
включатся 3 раза (вместо одного сигнала сирены и одного включения указателей поворота), это означа-
ет, что одна из дверей, капот или багажник не закрыты (или одна из этих цепей неисправна) или основ-
ная зона одного из датчиков активна (или неисправна) и система встала в режим охраны в “обход” дан-
ной цепи. При этом СИД будет мигать 1, 2, 3 или 5 раз через паузу в течение 30 секунд, указывая на от-
крытую или неисправную цепь. Через 30 секунд СИД начнет мигать медленно, как в обычном режиме
охраны. Через 3 секунды после того, как обойденная цепь перестанет быть активной, система автомати-
чески сама возьмет ее под охрану.

Встроенный динамик передатчика с 2-х сторонней связью издаст 3 коротких звуковых сигнала

Примечание: Если в Вашем автомобиле установлена функция автоматического закрывания окон авто-
мобиля при постановке системы на охрану или автоматическое управление функцией “Комфорт” — Вы
можете остановить работу данных функций нажатием кнопки передатчика. Система при этом оста-
нется в режиме охраны.

ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения внутриса-
лонного освещения, необходимо выключить функцию № 20 (“Включение режима охраны через 15, 30
или 45 секунд после подтверждающих сигналов сирены”). В этом случае при постановке на охрану сис-
тема будет подавать стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей по-
ворота) даже если в момент постановки на охрану включено внутрисалонное освещение или открыта
одна из дверей автомобиля. Однако если дверь автомобиля была открыта в момент постановки на ох-
рану и осталась открытой, то через 15, 30 или 45 секунд сирена подаст дополнительно 3 сигнала и ука-
затели поворота мигнут еще 3 раза, подтверждая, что вход триггера двери активен и был обойден сис-
темой. При этом СИД будет мигать 3 раза через паузу в течение 30 секунд. Через 3 секунды после того,
как обойденная цепь перестанет быть активной, система автоматически вновь возьмет ее под охрану.

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

9

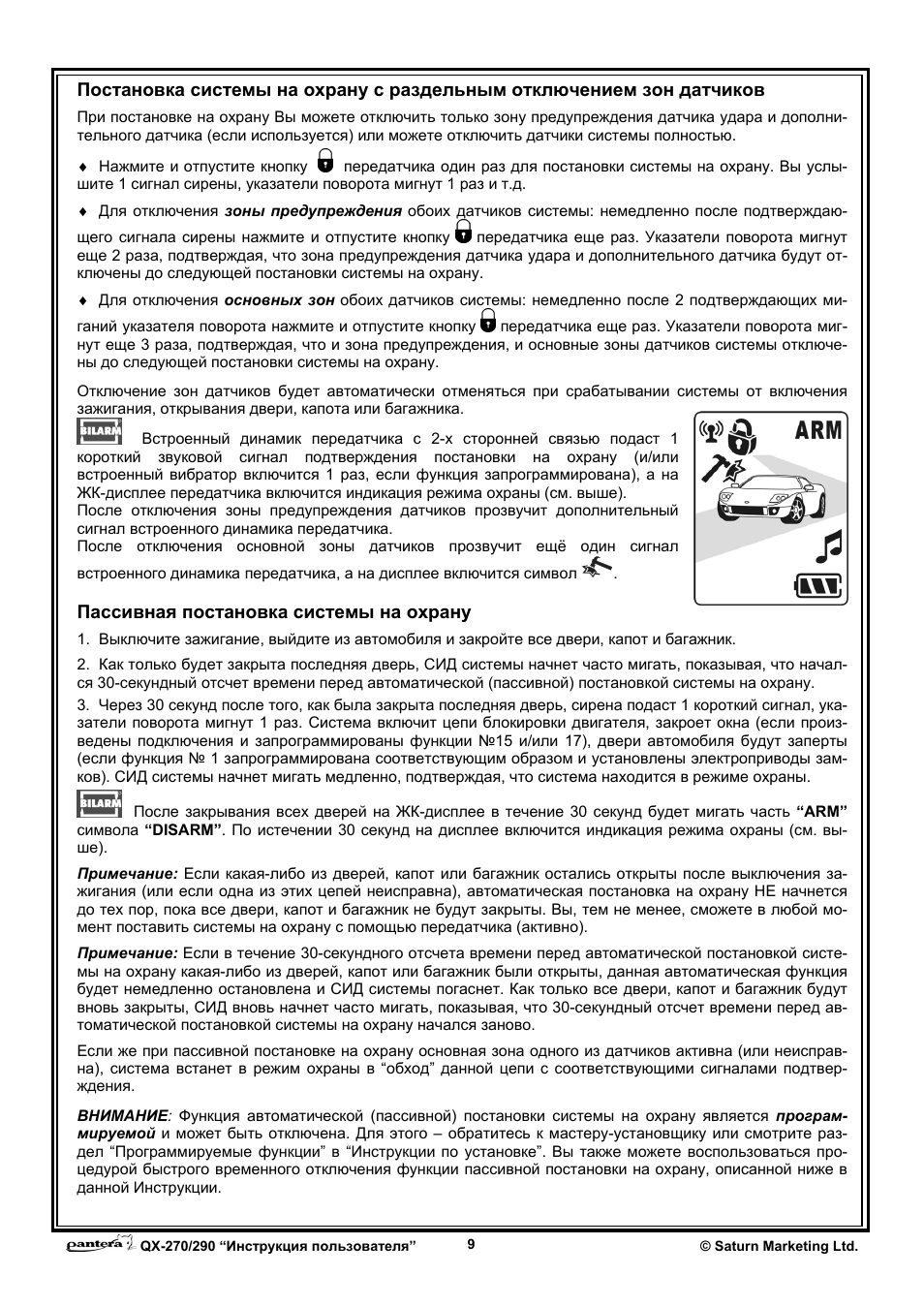

Постановка системы на охрану с раздельным отключением зон датчиков

При постановке на охрану Вы можете отключить только зону предупреждения датчика удара и дополни-
тельного датчика (если используется) или можете отключить датчики системы полностью.

♦ Нажмите и отпустите кнопку передатчика один раз для постановки системы на охрану. Вы услы-
шите 1 сигнал сирены, указатели поворота мигнут 1 раз и т.д.
♦ Для отключения зоны предупреждения обоих датчиков системы: немедленно после подтверждаю-
щего сигнала сирены нажмите и отпустите кнопку передатчика еще раз. Указатели поворота мигнут
еще 2 раза, подтверждая, что зона предупреждения датчика удара и дополнительного датчика будут от-
ключены до следующей постановки системы на охрану.
♦ Для отключения основных зон обоих датчиков системы: немедленно после 2 подтверждающих ми-
ганий указателя поворота нажмите и отпустите кнопку передатчика еще раз. Указатели поворота миг-
нут еще 3 раза, подтверждая, что и зона предупреждения, и основные зоны датчиков системы отключе-
ны до следующей постановки системы на охрану.

Отключение зон датчиков будет автоматически отменяться при срабатывании системы от включения
зажигания, открывания двери, капота или багажника.

Встроенный динамик передатчика с 2-х сторонней связью подаст 1

короткий звуковой сигнал подтверждения постановки на охрану (и/или
встроенный вибратор включится 1 раз, если функция запрограммирована), а на
ЖК-дисплее передатчика включится индикация режима охраны (см. выше).
После отключения зоны предупреждения датчиков прозвучит дополнительный
сигнал встроенного динамика передатчика.
После отключения основной зоны датчиков прозвучит ещё один сигнал

встроенного динамика передатчика, а на дисплее включится символ

.

Пассивная постановка системы на охрану

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Как только будет закрыта последняя дверь, СИД системы начнет часто мигать, показывая, что начал-
ся 30-секундный отсчет времени перед автоматической (пассивной) постановкой системы на охрану.
3. Через 30 секунд после того, как была закрыта последняя дверь, сирена подаст 1 короткий сигнал, ука-
затели поворота мигнут 1 раз. Система включит цепи блокировки двигателя, закроет окна (если произ-
ведены подключения и запрограммированы функции №15 и/или 17), двери автомобиля будут заперты
(если функция № 1 запрограммирована соответствующим образом и установлены электроприводы зам-
ков). СИД системы начнет мигать медленно, подтверждая, что система находится в режиме охраны.

После закрывания всех дверей на ЖК-дисплее в течение 30 секунд будет мигать часть “ARM”

символа “DISARM”. По истечении 30 секунд на дисплее включится индикация режима охраны (см. вы-
ше).

Примечание: Если какая-либо из дверей, капот или багажник остались открыты после выключения за-
жигания (или если одна из этих цепей неисправна), автоматическая постановка на охрану НЕ начнется
до тех пор, пока все двери, капот и багажник не будут закрыты. Вы, тем не менее, сможете в любой мо-
мент поставить системы на охрану с помощью передатчика (активно).

Примечание: Если в течение 30-секундного отсчета времени перед автоматической постановкой систе-
мы на охрану какая-либо из дверей, капот или багажник были открыты, данная автоматическая функция
будет немедленно остановлена и СИД системы погаснет. Как только все двери, капот и багажник будут
вновь закрыты, СИД вновь начнет часто мигать, показывая, что 30-секундный отсчет времени перед ав-
томатической постановкой системы на охрану начался заново.
Если же при пассивной постановке на охрану основная зона одного из датчиков активна (или неисправ-
на), система встанет в режим охраны в “обход” данной цепи с соответствующими сигналами подтвер-
ждения.

ВНИМАНИЕ: Функция автоматической (пассивной) постановки системы на охрану является програм-
мируемой и может быть отключена. Для этого – обратитесь к мастеру-установщику или смотрите раз-
дел “Программируемые функции” в “Инструкции по установке”. Вы также можете воспользоваться про-
цедурой быстрого временного отключения функции пассивной постановки на охрану, описанной ниже в
данной Инструкции.

QX-270/290 “Инструкция пользователя”

© Saturn Marketing Ltd.

10

Пассивная блокировка двигателя

Вы можете запрограммировать систему таким образом, чтобы каждый раз через 60 секунд после выклю-
чения зажигания включались только цепи блокировки двигателя (аналогично иммобилайзеру). Если дан-
ная функция (функция № 6) включена:
1. Выключите зажигание.
2. Через 60 секунд после выключения зажигания система включит цепи блокировки двигателя автомо-
биля, указатели поворота мигнут 1 раз и СИД системы начнет мигать в 2 раза медленнее, чем в обыч-
ном режиме охраны.
3. Система не будет срабатывать от открывания дверей, капота или багажника или от датчиков, под-
ключенных к системе.

Встроенный динамик передатчика с 2-х сторонней связью подаст 1

этих 10 секунд Вы можете отключить предупредительные сигналы сирены, нажав и отпустив кнопку
или кнопку передатчика; система при этом останется в режиме пассивной блокировки двигателя. По-
вторное нажатие кнопки передатчика при включенном или выключенном зажигании отключит режим
пассивной блокировки двигателя.
Если система не была снята с охраны — включится 30-секундный режим тревоги (начнут мигать указате-
ли поворота и внутрисалонное освещение, если данная функция подключена, и т.д.). Режим тревоги
включится даже в том случае, если зажигание было включено и затем тут же выключено, но охрана не
была отключена.
Если зажигание будет выключено, то через 30 секунд режим тревоги выключится до следующей попытки
завести двигатель. Если же зажигание останется включенным – режим тревоги продолжится, но не бо-
лее 3 минут. Затем режим тревоги выключится, но двигатель останется заблокированным.
При использовании данной функции, Вы сможете в любой момент (как в течение 60 секундного отсчета
времени перед включением функции пассивной блокировки двигателя, так и после ее включения) вклю-

чить “полный” режим охраны, нажав кнопку передатчика. При этом Вы услышите 1 сигнал сирены, ука-
затели поворота мигнут один раз и т.д.
Для отключения режима пассивной блокировки двигателя:
♦ В любой момент (после включения пассивной блокировки двигателя) для отключения режима пассив-
ной блокировки двигателя нажмите кнопку передатчика (блокировка двигателя выключится, СИД сис-
темы погаснет, 2 раза включатся указатели поворота).
♦ Если передатчик неисправен или потерян, отключите систему с помощью кнопочного переключателя
Valet. Обратите внимание на то, что если система не будет отключена в течение 10 секунд после вклю-
чения зажигания, включится сирена и т.д. как описано выше.
Если Вы хотите временно отключить функцию пассивной блокировки (при заправке автомобиля и т.д.)
воспользуйтесь следующей простой и удобной функцией:
♦ В течение 5 секунд 2 раза быстро включите и выключите зажигание
♦ Вы услышите 1 длинный сигнал сирены, подтверждающий, что функция пассивной блокировки двига-
теля была отключена до следующего выключения зажигания.
Данная функция работает независимо от того, включена ли функция пассивной постановки на охрану и
обычно используется в следующих случаях:
— как дополнительный уровень защиты к функции пассивной постановки системы на охрану. Функция
пассивной постановки на охрану в этом случае будет “приоритетной”. Однако если после выключения
зажигания одна из дверей, капот или багажник остались открыты или одна из этих цепей неисправна,
пассивная постановка на охрану не начнется. Пассивная же блокировка двигателя в этом случае вклю-

Нажмите на кнопку для помощи

QX-44

Руководство пользователя

Стандартные функции сигнализации

• Два трехкнопочных программируемых радиопередатчика (возможность
  программирования 4 передатчиков)
• Новый динамический код с защитой от перехвата Super Keeloq и новой
  технологией защиты от сканирования X2-CODE
• Усовершенствованный режим Anti-HiJack
• 2-уровневый датчик удара с разъемным соединением
• Мощная 6-тональная сирена в комплекте
• Многофункциональный светодиодный индикатор состояния системы (СИД)
• Программируемый 1 — или 2-х значный персональный код отключения системы
• Сервисный режим Valet / Предупреждение о включенном режиме Valet
• Блокировка стартера нормально разомкнутым встроенным электрореле
• Выход для дополнительной блокировки двигателя (требуется установка
  дополнительного электрореле)
• Встроенные электрореле системы для дистанционного управления замками дверей
• Встроенное электрореле для управления правыми/левыми указателями поворота
• Выход дополнительного канала для управления замком багажника или
  дополнительными устройствами
• Возможность управления внутрисалонным освещением автомобиля (необходимо
  дополнительное электрореле)
• Возможность управления закрыванием окон автомобиля (необходимо
  дополнительное электрореле)
• Возможность подключения дополнительного пейджера
• Возможность реализации функции «центрального замка»
• Дистанционное управление замками дверей во время движения автомобиля
• Усовершенствованный дистанционный режим «Паника» / Функция поиска
  автомобиля
• Бесшумная постановка и снятие системы с охраны
• Постановка на охрану с раздельным отключением зон датчика удара
• Возможность постановки на охрану без помощи передатчика
• Возможность постановки на охрану с «бесшумным» режимом срабатывания
• Быстрое отключение функции пассивной постановки в режим охраны / пассивной
  блокировки двигателя
• Ограниченное время режима тревоги
• Отключение режима тревоги в 2 этапа
• Интеллектуальный режим защиты от ложных срабатываний
• Обход и указание неисправного триггера при постановке на охрану
• Предупреждение о попытке проникновения / Память на 2 последних
  срабатывания системы с указанием зоны/триггера
• Защита дверей, капота, багажника и цепи зажигания автомобиля
• 6 независимых зон охраны
• Предупреждение о разряде батарейки передатчика
• Восстановление фабричных настроек программируемых функций системы

Программируемые функции

• Пассивная постановка на охрану / Пассивная постановка на охрану с
  запиранием дверей
• Программируемое запирание дверей при включении зажигания / отпирание
  дверей при выключении зажигания
• Программируемое долговременное отключение сигналов сирены
• Автоматическая повторная постановка на охрану/Повторная постановка с
  запиранием дверей
• Режим иммобилайзера
• Функция защиты от ложных срабатываний системы FAPCTM
• Программируемая возможность постановки системы на охрану с работающим
  двигателем
• Режим отключения системы (с помощью выключателя Valet или вводом
  персонального кода)
• Сигналы предупреждения сирены при постановке с задержкой выключения
  освещения салона
• Выбираемая длительность импульса запирания дверей: 0.8 с, 3,5 с., двойной
  импульс запирания, импульс запирания 10 с. (режим «Комфорт»)
• Программируемый тип выхода дополнительного канала системы: отпирание
  багажника, импульсный, постоянный, таймерный 30-секундный
• Возможность перепрограммирования функций отдельных выходов и входов
  системы

ПОСТАНОВКА НА ОХРАНУ С ПОМОЩЬЮ БРЕЛКА-РАДИОПЕРЕДАТЧИКА

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и
   багажник.
2. Нажмите и отпустите кнопку брелка-передатчика.
   • Светодиодный индикатор (СИД) системы начнет медленно мигать.
   • Двигатель будет заблокирован.
   • Указатели поворота мигнут 1 раз.
   • Сирена подаст 1 сигнал (если функция № 6 включена).

Примечание: Если сирена подаст 3 дополнительных сигнала и указатели
поворота мигнут еще 3 раза после постановки на охрану, это означает, что капот,
багажник или двери не закрыты, или основная зона датчика удара активна, или одна
из этих цепей неисправна. СИД при этом будет мигать 1, 2, 3 или 5 раз через
паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Через 3
секунды после того, как эта цепь будет вновь работать нормально, сигнализация сама
включит ее в цепь охраны.

Примечание: Если выключена функция № 11 («Сигналы предупреждения
сирены при открытой двери»), что необходимо при установке системы на ряд моделей
автомобилей, то при постановке на охрану система будет подавать только
стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей
поворота) даже если в момент постановки на охрану включено внутрисалонное
освещение или открыта одна из дверей автомобиля. Если по истечении 30 секунд
после постановки на охрану дверь автомобиля будет оставаться открытой, то данная
цепь будет обойдена системой, прозвучат 3 сигнала сирены, 3 раза включатся
указатели поворота, а СИД системы будет мигать сериями из 3-х вспышек в течение
30-ти секунд. При этом как только обойденная цепь перестанет быть активной,
система автоматически вновь возьмет ее под охрану.

• Произойдет запирание дверей (если установлены электроприводы замков).
• Если данная функция подключена — система также автоматически закроет окна
  автомобиля.

БЕСШУМНАЯ ПОСТАНОВКА НА ОХРАНУ

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и
   багажник.
2. Нажмите и отпустите кнопку брелка-передатчика.
   • СИД системы начнет медленно мигать.
   • Двигатель будет заблокирован. 0 Указатели поворота мигнут 1 раз.

Примечание: Если сирена подает 3 дополнительных сигнала и указатели
поворота мигнут еще 3 раза после постановки на охрану, это означает, что капот,
багажник или двери не закрыты, или активна основная зона датчика удара, или одна
из этих цепей неисправна. СИД при этом будет мигать 1, 2, 3 или 5 раз через
паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Через 3
секунды после того, как эта цепь будет вновь работать нормально, система сама
включит ее в цепь охраны.

• Произойдет запирание дверей (если установлены электроприводы замков).
• Если данная функция подключена — система также автоматически закроет окна
  автомобиля.

ПОСТАНОВКА НА ОХРАНУ С БЕСШУМНЫМ РЕЖИМОМ СРАБАТЫВАНИЯ

Вы также можете использовать специальный режим охраны с «бесшумным» режимом
срабатывания. В этом случае при срабатывании будут только мигать указатели
поворота, внутрисалонное освещение (если данная функция подключена), и
немедленно будет передан сигнал на дополнительный пейджер, если произведены
соответствующие подключения и соответствующим образом запрограммирована функция
№ 16 или № 18. Сирена системы не будет работать в режиме тревоги

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и
   багажник.
2. Нажмите и отпустите кнопку брелка-передатчика.
   • СИД системы начнет медленно мигать.
   • Двигатель будет заблокирован.
   • Указатели поворота мигнут 1 раз.
   • Произойдет запирание дверей (если установлены электроприводы замков).
   • Если данная функция подключена — система также автоматически закроет
     окна автомобиля.
3. В течение 4-х секунд нажмите и отпустите кнопку брелка-передатчика.
4. Указатели поворота мигнут еще 4 раза, подтверждая постановку на охрану с
   «бесшумным» режимом срабатывания. При срабатывании системы будут только мигать
   указатели поворота и внутрисалонное освещение (если данная функция
   подключена).
5. «Бесшумный» режим охраны будет автоматически отменен при снятии системы с
   охраны

ПОСТАНОВКА НА ОХРАНУ С ОТКЛЮЧЕНИЕМ ДАТЧИКА УДАРА

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и
   багажник.
2. Нажмите и отпустите кнопку брелка-передатчика для постановки системы на охрану (или кнопку для бесшумной постановки системы на охрану).
   • СИД системы начнет медленно мигать. 0 Двигатель будет заблокирован.
   • Сирена подаст 1 сигнал (если функция № 6 включена; при бесшумной
     постановки на охрану этот сигнал подаваться не будет).
   • Указатели поворота мигнут 1 раз.
   • Произойдет запирание дверей (если установлены электроприводы замков).
   • Если данная функция подключена — система также автоматически закроет
     окна автомобиля.
3. В течение 5 секунд нажмите и отпустите кнопку брелка-передатчика ещё раз. Зона предупреждения датчика удара будет
   отключена до следующей постановки системы на охрану.
   • Указатели поворота мигнут еще 2 раза.
4. Для отключения также и основной зоны датчика удара в течение 5 секунд
   нажмите и отпустите кнопку брелка-передатчика еще раз. Основная зона датчика удара будет также
   отключена до следующей постановки системы на охрану.
   • Указатели поворота мигнут еще 3 раза.

Отключение основной зоны датчиков будет автоматически отменяться при
срабатывании системы от открывания двери, капота или багажника. Отключение зоны
предупреждения будет отменяться также при срабатывании основной зоны одного из
датчиков.

АВТОМАТИЧЕСКАЯ (ПАССИВНАЯ) ПОСТАНОВКА НА ОХРАНУ

Внимание! Данная функция является программируемой (функция № 1) и может быть
отключена по желанию владельца. Вы также можете запрограммировать систему таким
образом, чтобы при автоматической постановке на охрану систем также запирала
двери автомобиля.

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и
   багажник.
   • Как только будет закрыта последняя дверь, СИД начнет часто мигать,
     показывая, что начался 30-секундный отсчет перед автоматической постановкой
     на охрану.
2. Открывание любой двери, капота или багажника во время 30-секундного
   отсчета перед автоматической постановкой на охрану немедленно остановит отсчет
   и СИД погаснет. Как только все двери, капот и багажник будут вновь закрыты,
   30-секундный отсчет начнется заново и СИД вновь начнет часто мигать. По
   окончании 30-секундного отсчета произойдет следующее:
   • СИД системы начнет мигать медленно.
   • Двигатель будет заблокирован.
   • Указатели поворота мигнут 1 раз.
   • Сирена подаст 1 сигнал (если функция № 6 включена).

   Примечание: Если после сигналов подтверждения включения режима
   охраны сирена подаст еще 3 сигнала и указатели поворота мигнут 3 раза — это
   означает, что активен или неисправен вход основной зоны датчика удара, СИД
   системы в течение 30-ти секунд будет мигать сериями из 1 вспышки через
   паузу.

   • Если функция № 1 запрограммирована необходимым образом — произойдет
     запирание дверей автомобиля (если установлены электроприводы замков).

РЕЖИМ ИММОБИЛАЙЗЕРА

В том случае, если Вы не хотите использовать функцию автоматической
постановки на охрану после выключения зажигания и закрывания всех дверей, Вы
можете использовать программируемый режим иммобилайзера (функция № 7). В этом
случае, через 60 секунд после выключения зажигания система будет только
автоматически включать блокировку двигателя, и не будет в дальнейшем срабатывать
от открывания дверей, капота, багажника или от датчика удара.

Вы можете также использовать данную программируемую функцию в дополнение к
функции автоматической постановки на охрану, но в этом случае режим
иммобилайзера будет включаться только тогда, когда функция автоматической
постановки по тем или иным причинам не может начаться (например, если одна из
дверей осталась открыта).

1. Выключите зажигание и выйдите из автомобиля.
2. Через 60 секунд после выключения зажигания:
   • СИД системы начнет мигать в 2 раза медленнее, чем при обычном режиме
     охраны. 0 Двигатель будет заблокирован. 0 Указатели поворота мигнут 1 раз.
3. Система не будет срабатывать от открывания дверей, капота, багажника или
   от датчика удара.

   Примечание: При включенном режиме иммобилайзера Вы в любой момент
   можете включить режим полной охраны, нажав и отпустив кнопку брелка-передатчика.

   Примечание: Если включена программируемая функция № 1, то после
   открывания и закрывания дверей автомобиля — начнется отсчет 30 секунд перед
   пассивной постановкой на охрану.

4. Для отключения режима иммобилайзера нажмите кнопку брелка-передатчика.
   • СИД системы погаснет.
   • Двигатель будет разблокирован.
   • Указатели поворота мигнут 2 раза.
   • Если данная функция подключена — на 30 секунд включится внутрисалонное
     освещение.
5. Если при включенном режиме иммобилайзера было включено зажигание:
   • Сирена будет подавать предупреждающие сигналы в течение 10 секунд и
     затем включится режим тревоги — начнут мигать указатели поворота и
     внутрисалонное освещение, если данные функции подключены. Режим тревоги
     включится даже в том случае, если зажигание было включено и затем тут же
     выключено, но охрана не была отключена. Нажав любую кнопку передатчика, Вы
     отключите сигналы предупреждения или режим тревоги, но система останется в
     режиме иммобилайзера.
   • Если зажигание будет выключено — режим тревоги выключится через 30
     секунд и система вновь перейдет в режим иммобилайзера (двигатель останется
     заблокированным).
   • Если зажигание останется включенным, режим тревоги продолжаться все
     время, пока зажигание остается включенным, но не более 3 минут. Затем режим
     тревоги выключится, но двигатель останется заблокированным.
6. Для отключения режима иммобилайзера при срабатывании от включения
   зажигания нажмите и отпустите любую кнопку брелка-передатчика для отключения
   тревоги либо предупредительных сигналов сирены. Затем нажмите и отпустите
   кнопку брелка-передатчика еще раз.
   • СИД системы погаснет.
   • Двигатель будет разблокирован.
   • Указатели поворота мигнут 2 раза.
   • Произойдет отпирание дверей (если установлены электроприводы замков и
     зажигание остается включенным).
   • Если данная функция подключена (и если зажигание выключено) — на 30
     секунд включится внутрисалонное освещение.
7. В том случае, если передатчик утерян или не функционирует, Вы также можете
   отключить режим иммобилайзера с помощью переключателя Valet или с помощью
   введения Вашего персонального кода отключения системы.

ПОСТАНОВКА НА ОХРАНУ БЕЗ ПОМОЩИ ПЕРЕДАТЧИКА.

В том случае, если функция пассивной постановки на охрану (функция № 1)
отключена, Вы можете поставить систему на охрану без использования
брелка-передатчика. Это может быть необходимо в том случае, если, например,
передатчик утерян, неисправен или если разрядились батарейки передатчика, и при
этом Вы не используете функцию пассивной постановки системы на охрану.

Внимание! Данная функция не является автоматической, поэтому
после снятия системы с охраны Вам необходимо будет вновь использовать эту
функцию для включения режима охраны без помощи передатчика.

Для постановки системы на охрану без помощи передатчика:

1. Откройте дверь, затем включите и выключите зажигание.
2. В течение 10 секунд нажмите и удерживайте кнопочный выключатель Valet в
   течение 3 секунд.
   • Сирена системы подаст 1 короткий сигнал, подтверждающий включение данной
     функции.
3. Выньте ключ из замка зажигания, выйдите из автомобиля и закройте капот,
   багажник и все двери автомобиля.
   • Как только будет закрыта последняя дверь, СИД начнет часто мигать,
     показывая, что начался 30-секундный отсчет перед автоматической постановкой
     на охрану.

   Примечание: Если в течение 30-секундного отсчета времени перед
   постановкой системы на охрану какая-либо из дверей, капот или багажник были
   открыты или если было включено зажигание, то данная автоматическая функция
   будет немедленно остановлена и СИД системы погаснет. Как только зажигание
   будет вновь выключено и все двери, капот и багажник будут вновь закрыты, СИД
   вновь начнет часто мигать, показывая, что 30-секундный отсчет времени перед
   постановкой системы на охрану начался заново. Вы можете также временно
   остановить отсчет перед постановкой на охрану, быстро дважды включив и
   выключив зажигание (сирена при этом подаст подтверждающий сигнал). Тем не
   менее, после очередного выключения зажигания и закрывания капота, багажника и
   всех дверей автомобиля отсчет перед постановкой на охрану начнется
   заново.

   Работа данной функции отменяется только при постановке системы на
   охрану.

4. Через 30 секунд после того, как была закрыта последняя дверь, произойдет
   следующее:
   • СИД системы начнет мигать медленно.
   • Двигатель будет заблокирован.
   • Указатели поворота мигнут 1 раз.
   • Сирена подаст 1 сигнал (если функция № 6 включена).
   • Произойдет запирание дверей (если установлены электроприводы замков).

ОХРАНА АВТОМОБИЛЯ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ

Если включена программируемая функция № 10 данная система позволит включать
режим охраны автомобиля даже тогда, когда включено зажигание и работает
двигатель. Для этого:

1. Выйдите из автомобиля, оставив зажигание включенным, и убедитесь, что все
   двери, капот и багажник закрыты. Это очень важно, поскольку режим охраны с
   работающим двигателем невозможен при открытой двери, капоте или багажнике
   (режим охраны не включится и сирена подаст 5 предупреждающих сигналов).
2. Нажмите и удерживайте кнопку брелка-передатчика в течение 3 секунд.
   • Сразу после нажатия данной кнопки произойдет запирание дверей (если
     установлены электроприводы замков).

   Внимание! Однократное нажатие кнопки брелка-передатчика режим охраны автомобиля с работающим двигателем
   включать не будет. Также невозможно бесшумное включение режима охраны с
   работающим двигателем или включение охраны с бесшумным режимом
   срабатывания.

   • СИД системы начнет медленно мигать.
   • Двигатель не будет заблокирован.
   • Сирена подаст один 1 сигнал.
   • Указатели поворота мигнут 1 раз.
   • Произойдет повторное запирание дверей (если установлены электроприводы
     замков).
   • Система автоматически обойдет вход датчика удара и вход зажигания для
     того, чтобы они не вызывали срабатывания системы при работающем двигателе.
3. Система немедленно сработает при попытке открыть дверь, капот или багажник
   автомобиля:
   • Включится режим тревоги (начнет работать сирена, будут мигать указатели
     поворота и внутрисалонное освещение, если эта функция подключена).
   • Двигатель будет немедленно заблокирован.
   • Система вновь возьмет под охрану вход датчика удара и вход цепи
     зажигания.
4. Если режим тревоги не был отключен с передатчика, то после окончания
   режима тревоги двигатель останется заблокированным и система перейдет в
   обычный режим охраны. СИД будет мигать 2 или 3 раза через паузу, показывая
   зону, вызвавшую срабатывание системы.
5. Если в то время, когда система находится в режиме охраны с работающим
   двигателем, зажигание будет выключено более чем на 3 секунды, система
   автоматически включит цепи блокировки двигателя и перейдет в обычный режим
   охраны.

Для отключения режима охраны с работающим двигателем нажмите и отпустите
кнопку брелка-передатчика.

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ

• При срабатывании внешней зоны датчика удара (вызванном легким толчком или
  ударом по стеклу, или корпусу автомобиля) включится режим предупреждения, и
  сирена подаст 5 коротких сигналов.
• Любой сильный толчок или удар по стеклу или корпусу автомобиля немедленно
  вызовет срабатывание полного 30-секундного цикла режима тревоги.
• Открывание любой двери, капота, багажника или включение зажигания вызовет
  немедленное включение сирены. Сирена будет звучать 30 секунд, затем выключится
  и система вновь встанет на охрану. Если угонщик оставил дверь, капот или
  багажник открытыми, или оставил включенным зажигание, то сирена будет звучать
  6 циклов по 30 секунд (если Вы не отключите режим тревоги с помощью
  передатчика ранее) и затем встанет на охрану, в обход только той цепи, которая
  вызвала срабатывание.
• При срабатывании системы указатели поворота будут мигать в течение 30
  секунд, привлекая визуальное внимание к автомобилю.
• Если данная функция подключена — при срабатывании охраны внутрисалонное
  освещение будет мигать в течение всего 30-секундного цикла режима тревоги.
• Если произведены соответствующие подключения и программирование при
  установке — при срабатывании системы автоматически включится выход на
  дополнительный пейджер.

Примечание: Если Вы поставили систему на охрану с «бесшумным»
режимом срабатывания системы, то в этом случае при срабатывании системы будут
только мигать указатели поворота (и внутрисалонное освещение, если данная
функция подключена) и немедленно будет передан сигнал на дополнительный пейджер
(если данная функция подключена). Сирена системы не будет работать в режиме
тревоги.

• При включенной охране включена блокировка стартера и дополнительная цепь
  блокировки двигателя (если установлено дополнительное электрореле), предотвращая
  несанкционированный запуск двигателя.
• Яркий СИД медленно мигает при включенном режиме охраны. Это является
  визуальным предупреждением для потенциального угонщика. Ток, потребляемый
  светодиодным индикатором, очень мал и практически не разряжает аккумулятор
  даже за длительный период времени. При срабатывании системы — СИД системы
  будет мигать сериями вспышек через паузу до момента снятия системы с охраны,
  указывая зону, вызвавшую срабатывание системы.

ДИНАМИЧЕСКОЕ ОТКЛЮЧЕНИЕ РЕЖИМА ТРЕВОГИ

1. Если сигнализация сработала и включился режим тревоги (звучит сирена, мигают
   указатели поворота и внутрисалонное освещение, если данная функция
   подключена), нажав и отпустив любую кнопку передатчика один раз, Вы только
   отключите режим тревоги (выключится сирена и перестанут мигать указатели
   поворота и внутрисалонное освещение, если данная функция подключена). Система
   при этом останется в режиме охраны:
   • Сирена подаст 1 сигнал.
   • Произойдет повторное запирание дверей автомобиля

   Примечание: Если в момент отключения режима тревоги какая-либо из
   зон охраны остается активной (открыта дверь, капот или багажник, неисправны
   или активизирован выходы основных зон датчиков или включено зажигание), то
   через 3 секунды после отключения режима тревоги сирена подаст еще 3 сигнала,
   указатели поворота мигнут 3 раза и СИД будет мигать от 1 до 5 раз через паузу
   в течение 30 секунд, показывая обойденную цепь охраны.

2. Для снятия системы с режима охраны нажмите и отпустите кнопку брелка-передатчика 1 раз. 0 Сирена подаст 4 сигнала. 0
   Указатели пов
   орота мигнут 4 раза.

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ

1. Нажмите и отпустите кнопку брелка-передатчика, подходя к автомобилю.
   • СИД системы погаснет

   Примечание: Если включена программируемая функция № 5, СИД начнет
   часто мигать, указывая на начало 30-секундного отсчета перед автоматической
   повторной постановкой на охрану (см. ниже).

   • Двигатель будет разблокирован.
   • Указатели поворота мигнут 2 раза.
   • Сирена подаст 2 сигнала (если функция № 6 включена).

   Примечание: Если сирена подаст 4 или 5 сигналов и указатели
   поворота мигнут 4 раза при снятии системы с охраны, это значит, что охрана
   срабатывала в Ваше отсутствие. Прежде, чем включить зажигание, определите зону
   или триггер, вызвавший срабатывание системы по миганиям СИДа (см. раздел
   «Сигналы предупреждения о попытке проникновения» ниже).

БЕСШУМНОЕ СНЯТИЕ С ОХРАНЫ

1. Подходя к автомобилю, нажмите и отпустите кнопку брелка-передатчика, а затем в течение 4-х секунд нажмите и отпустите
   кнопку брелка-передатчика.
   • СИД системы погаснет

   Примечание: Если включена программируемая функция № 5, СИД начнет
   часто мигать, указывая на начало 30-секундного отсчета перед автоматической
   повторной постановкой на охрану (см. ниже)

   • Двигатель будет разблокирован.
   • Указатели поворота мигнут 2 раза (или мигнут 2 раза и включатся на 30
     секунд, если функция № 6 выключена).
   • Сирена звучать не будет.

   Примечание: Если сирена подаст 4 или 5 сигналов и указатели
   поворота мигнут 4 раза при снятии системы с охраны, это значит, что охрана
   срабатывала в Ваше отсутствие. Прежде, чем включить зажигание, определите зону
   или триггер, вызвавший срабатывание системы по миганиям СИДа (см. раздел
   «Сигналы предупреждения о попытке проникновения» ниже).

АВТОМАТИЧЕСКАЯ ПОВТОРНАЯ ПОСТАНОВКА НА ОХРАНУ

1. Если включена функция автоматической повторной постановки на охрану
   (функция № 5), то после снятия системы с охраны с помощью передатчика:
   • СИД системы начнет часто мигать, указывая на начало 30-секундного
     отсчета перед автоматической повторной постановкой на охрану.
   • Открывание любой из дверей автомобиля отменит отсчет (открывание капота
     или багажника только приостановит отсчет, который продолжится после
     закрывания капота и багажника). Однако если включена программируемая функция
     пассивной постановки на охрану, то после того, как все двери, капот и
     багажник будут вновь закрыты, начнется 30-секундный отсчет перед пассивной
     постановкой на охрану.
2. Если дверь, капот или багажник автомобиля не открывались и не было
   включено зажигание, то через 30 секунд после снятия системы с охраны система
   повторно встанет в режим охраны и:
   • СИД системы начнет мигать медленно.
   • Двигатель будет заблокирован.
   • Сирена подаст 1 сигнал (если функция № 6 включена).
   • Указатели поворота мигнут 1 раз.

   Примечание: Если после сигналов подтверждения включения режима
   охраны сирена подаст еще 3 сигнала и указатели поворота мигнут 3 раза — это
   означает, что активен или неисправен вход основной зоны датчика удара.

   • Если функция № 5 запрограммирована необходимым образом и установлены
     электроприводы замков — произойдет запирание дверей автомобиля.

БЫСТРОЕ ОТКЛЮЧЕНИЕ ПАССИВНОЙ ПОСТАНОВКИ НА ОХРАНУ / РЕЖИМА
ИММОБИЛАЙЗЕРА

Если включена функция пассивной постановки на охрану (функция № 1) и/или
функция режима иммобилайзера (функция № 7), но Вы хотите временно ее отключить
(при заправке автомобиля и т.д.) воспользуйтесь следующей простой и удобной
функцией:

1. Выключите зажигание, но не открывайте дверь автомобиля.
2. В течение 5 секунд 2 раза быстро включите и выключите зажигание.
3. Вы услышите 1 длинный сигнал сирены, подтверждающий, что функция пассивной
   постановки на охрану / функция режима иммобилайзера была отключена до
   следующего выключения зажигания или до следующей постановки системы на охрану
   с помощью передатчика.

СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ

Система проинформирует Вас, если были попытки проникновения в автомобиль за
время Вашего отсутствия. Если система срабатывала, то при снятии с охраны сирена
подаст 4 сигнала и указатели поворота мигнут 4 раза. При этом СИД будет мигать
определенное количество раз через паузу до момента включения зажигания,
поочередно показывая зоны или триггеры, вызвавшие 2 последних срабатывания
системы. Сядьте в автомобиль и сосчитайте количество миганий СИДа.

Примечание: Если основная зона датчика удара или триггер
капота/багажника вызвал 3 срабатывания системы и данная зона охраны была
отключена функцией защиты от ложных срабатываний системы, то при снятии системы
с охраны сирена подаст 5 сигналов и указатели поворота мигнут 4 раза.

• Если СИД мигает 1 раз через паузу и т.д., то срабатывание было вызвано
  датчиком удара (ЗОНА 1).
• Если СИД мигает 2 раза через паузу и т.д., то срабатывание было вызвано
  попыткой открывания капота или багажника (ЗОНА 2).
• Если СИД мигает 3 раза через паузу, то срабатывание было вызвано попыткой
  открывания двери автомобиля (ЗОНА 3).
• Если СИД мигает 4 раза через паузу, то срабатывание было вызвано попыткой
  включения зажигания (ЗОНА 4).
• Если СИД мигает 15 раз через паузу, то срабатывание было вызвано
  отключением и включением питания системы.

Примечание: Срабатывание зоны предупреждения датчика удара СИДом не
показывается.

Информация о зонах, вызвавших 2 последних срабатывания, хранится в памяти
системы и стирается в момент включения зажигания или при постановке системы на
охрану с помощью передатчика.

РЕЖИМ VALET

Кнопочный переключатель Valet позволит Вам включать сервисный режим «Valet»
(т.е. временно отключить все охранные функции системы), если, например,
необходимо оставить автомобиль на станции технического обслуживания. При этом
сохраняется возможность дистанционного управления режимом «Паника» и замками
дверей.

Для включения сервисного режима Valet:

1. Сядьте в машину и включите зажигание (система должна быть снята с охраны).
2. В течение 10-ти секунд нажмите и удерживайте в течение 3-х секунд
   кнопочный переключатель Valet.
   • Сирена подаст 1 короткий сигнал.
   • СИД системы начнет светить непрерывно, показывая, что система находится
     в режиме Valet.

Примечание: Когда система находится в режиме Valet каждый раз при
выключении зажигания сирена будет подавать 2 коротких предупредительных
сигнала.

Для выключения сервисного режима Valet:

1. Включите зажигание.
2. В течение 10-ти секунд нажмите и отпустите кнопочный переключатель Valet
   один раз.
   • Сирена подаст 2 коротких сигнала.
   • СИД системы погаснет, показывая, что режим Valet отключен.

Примечание: Не забывайте отключать режим Valet после того, как в нем
больше не будет необходимости. Это гарантирует постоянную охрану автомобиля.

ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ VALET

Данная система может быть снята с охраны без использования передатчика
(процедура аварийного отключения системы). Это необходимо в том случае, если,
например, передатчик утерян, неисправен или если разрядились батарейки
передатчика. Кроме того, процедура аварийного отключения системы используется
для отключения режима Anti-HiJack.

Для отключения системы с помощью переключателя Valet

1. Откройте дверь автомобиля ключом.
   • Система немедленно сработает, включится сирена, начнут мигать габаритные
     огни и внутрисалонное освещение (если данная функция подключена).
2. Включите зажигание.
3. В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet.
   • Режим тревоги отключится.
   • СИД системы погаснет.
   • Система снимется с охраны и двигатель будет разблокирован.

Внимание! Обратите внимание, что при этом система не будет
находиться в режиме Valet. Это значит, что если включена функция пассивной
постановки на охрану, то после следующего выключения зажигания и закрывания всех
дверей, капота и багажника автомобиля начнется 30 секундный отсчет перед
пассивной постановкой на охрану.

Примечание: Вы можете использовать описанную выше процедуру, только
в случае, если программируемая функция № 9 включена. Если же функция № 9
выключена, то отключение системы должно производиться с помощью ввода
персонального кода (см. ниже раздел «Персональный код отключения системы».)

ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА

Если программируемая функция № 9 запрограммирована соответствующим образом,
отключение режима охраны без помощи передатчика, а также отключение режима
Anti-HiJack будет возможно только с помощью Вашего запрограммированного
персонального кода. Для программирования Вашего персонального кода отключения
системы см. раздел «Программирование персонального кода отключения системы»
ниже.

Для снятия системы с охраны с использованием персонального кода:

1. Откройте дверь автомобиля ключом.
   • Система немедленно сработает, включится сирена, начнут мигать габаритные
     огни и внутрисалонное освещение (если данная функция подключена).
2. Включите, выключите и вновь включите зажигание.
3. В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet
   количество раз, равное первой цифре Вашего персонального кода (от 1 до 9),
   затем выключите и вновь включите зажигание.

   Примечание: Если Ваш персональный код состоит только из одной
   цифры — пропустите шаг 4.

4. В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet
   количество раз, равное второй цифре Вашего персонального кода (от 1 до 9),
   затем выключите и вновь включите зажигание.
   • Если был введен правильный код, то режим тревоги (сирена, габаритные
     огни и внутрисалонное освещение) отключится.
   • СИД системы погаснет.
   • Система снимется с охраны и двигатель будет разблокирован.

Примечание: Если режим охраны не выключится после введения Вашего
персонального кода, возможно 15-секундный интервал времени был превышен или был
введен неверный код. В этом случае выключите зажигание и введите Ваш
персональный код отключения системы еще раз.

Внимание! Если 3 раза подряд был введен неправильный код,
система на некоторое время перестанет реагировать на дальнейшие попытки введения
кода для исключения возможности подбора кода отключения системы.

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ

Программирование Вашего персонального кода отключения системы производится
следующим образом:

1. Программируемая функция № 9 должна быть предварительно выключена (что
   соответствует режиму отключения системы вводом персонального секретного кода).

2. Снимите систему с охраны.
3. Введите Ваш персональный код отключения системы или заводской код «11»:
   • включите, выключите и вновь включите зажигание

   Примечание: Если ранее была активизирована функция
   Anti-HiJack, то после первого включения зажигания необходимо будет нажать и
   отпустить кнопку Valet для отключения функции Anti-HiJack, затем выключить и
   вновь включить зажигание.

   • В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet
     количество раз, равное 1-й цифре Вашего персонального кода (заводская
     установка — 1 раз), затем выключите зажигание.

   Примечание: Если Ваш персональный код состоит только из
   одной цифры — пропустите следующий шаг.

   • Включите зажигание и в течение 15 секунд нажмите и отпустите кнопочный
     выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода
     (заводская установка — 1 раз), затем выключите зажигание.
4. В течение 5 секунд после выключения зажигания нажмите и отпустите
   кнопочный выключатель Valet 5 раз.
   • Сирена подаст 1 короткий и 1 длинный сигнал, подтверждая, что система
     готова к процедуре программирования нового персонального кода.
5. В течение 15 секунд после сигналов сирены нажмите и отпустите кнопку передатчика для начала ввода 1-й цифры нового кода.
   • Сирена подаст 1 сигнал.
6. В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet
   количество раз, равное 1-й цифре Вашего нового персонального кода.
   • Сирена подаст соответствующее количество сигналов, подтверждая ввод
     первой цифры нового кода.

   Примечание: Если Вы хотите запрограммировать персональный код,
   состоящий только из одной цифры, то пропустите шаги 7 и 8.

7. В течение этих 15 секунд после подтверждающих сигналов сирены нажмите и
   отпустите кнопку передатчика для начала ввода 2-й цифры нового кода.
   • Сирена подаст 2 сигнала.
8. В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet
   количество раз, равное 2-й цифре Вашего нового персонального кода.
   • Сирена подаст соответствующее количество сигналов, подтверждая ввод
     второй цифры нового кода.
9. Включите зажигание или не предпринимайте никаких действий в течение 15-ти
   секунд.
   • Сирена подаст 1 короткий и 1 длинный сигнал, подтверждая, что
     программирование Вашего нового персонального кода закончено.

Внимание!: ОБЯЗАТЕЛЬНО запишите или хорошо запомните Ваш
новый персональный код!!!

Обратите также внимание на то, что если функция № 9 запрограммирована как
«Code», Ваш персональный код также будет необходим для отключения режима
Anti-HiJack (см. ниже), а также для входа в режим программирования функций и
передатчиков системы.

ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ

Если установлены электроприводы замков и включены программируемые функции № 3
и № 4 системы:

• Система автоматически будет запирать двери автомобиля через 3 секунды
  после включения зажигания, если в этот момент все двери автомобиля закрыты;
• Система будет автоматически отпирать двери автомобиля сразу же после
  выключения зажигания, если в этот момент все двери автомобиля закрыты.

УПРАВЛЕНИЕ ЗАПИРАНИЕМ/ОТПИРАНИЕМ ДВЕРЕЙ ВО ВРЕМЯ ДВИЖЕНИЯ АВТОМОБИЛЯ

Если установлены электроприводы замков, то при нажатии и отпускании кнопки
передатчика при включенном зажигании двери автомобиля будут
запираться, а при нажатии и отпускании кнопки передатчика при включенном зажигании — двери автомобиля будут
отпираться.

ФУНКЦИЯ «ЦЕНТРАЛЬНОГО ЗАМКА»

Если произведены необходимые подключения и запрограммированы соответствующие
функции, то при выключенном режиме охраны система сможет также выполнять функции
центрального замка.

• При ручном запирании двери водителя все остальные двери будут также
  автоматически запираться;
• При ручном отпирании двери водителя все остальные двери будут также
  автоматически отпираться.

ФУНКЦИЯ «ПОИСК АВТОМОБИЛЯ»

Для включения функции «Поиска автомобиля» нажмите и отпустите кнопку и кнопку передатчика одновременно. Сирена системы подаст 5 сигналов и указатели
поворота минут 10 раз.

Примечание: данная функция работает только при выключенном зажигании
автомобиля.

ДИСТАНЦИОННЫЙ РЕЖИМ «ПАНИКА»

Дистанционный режим «Паника» включается
одновременным нажатием на 3 секунды кнопок
и брелка-передатчика при выключенном зажигании, когда система
находится в режиме охраны или снята с охраны:

1. При выключенном зажигании нажмите одновременно кнопки и передатчика и удерживайте их в течение 3 сек. или более. Немедленно
   включится сирена системы.
2. Для выключения режима «Паника» нажмите и отпустите кнопку и кнопку передатчика одновременно. Сирена перестанет работать, и система
   вернется в то состояние, в котором она находилась до момента включения режима
   «Паника».

Дистанционный режим «Паника» также может быть включен в то время, когда
система находится в режиме «Valet». В этом случае, после окончания режима
«Паника» система вновь перейдет в режим «Valet».

ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ РЕЖИМА ANTI-HI JACK

Данная система позволяет Вам включить режим Anti-HiJack (функция защиты от
разбойного нападения) с помощью передатчика.

Дистанционное включение режима Anti-HiJack с помощью передатчика производится
одновременным нажатием и удерживанием кнопки
и кнопки брелка-передатчика в течение 3 секунд при включенном зажигании.
Подтверждением активизации режима Anti-HiJack будет короткий сигнал сирены и
включение СИ Да системы на 5 секунд. После этого режим Anti-HiJack будет
работать следующим образом:

Этап 1: Через 53 секунды*** после включения функции
Anti-HiJack в течение 7 секунд будут звучать короткие предупредительные сигналы
сирены.

Примечание: Обратите внимание на то, что отсчет времени таймера
функции Anti-HiJack до начала этапа 2 происходит только при включенном
зажигании. Если в любой момент до начала этапа 2 зажигание было выключено,
отсчет времени соответствующего этапа приостановится (система даже может быть
поставлена на охрану), но немедленно будет продолжен как только зажигание будет
вновь включено.

Таким образом, данный алгоритм позволяет Вам включить режим Anti-HiJack
заранее, например, непосредственно перед парковкой автомобиля. После этого Вы
сможете выключить зажигание и поставить систему на охрану. В этом случае, если
на Вас будет совершено нападение и у Вас отберут ключи от автомобиля и
брелок-передатчик системы, отсчет таймера режима Anti-HiJack начнется немедленно
после снятия системы с охраны и включения зажигания. Отключить данный режим с
помощью брелка-передатчика системы будет уже невозможно.

Этап 2: Через 60 секунд после включения функции Anti-HiJack
начнет работать сирена и будут мигать указатели поворота автомобиля. Если в это
время зажигание автомобиля будет выключено, система немедленно включит
блокировку стартера и дополнительных цепей блокировки двигателя (если
установлены дополнительные электрореле).

Этап 3: Через 30 секунд после включения сирены (т.е. через
90 секунд после активизации функции Anti-HiJack) включится блокировка стартера и
дополнительных цепей блокировки двигателя. Сирена и указатели поворота будут
продолжать работать независимо от положения ключа зажигания, и двигатель
останется заблокированным до полного разряда аккумулятора автомобиля

Отключение режима Anti-HiJack:

После включения режима Anti-HiJack он уже не может быть отключен с помощью
передатчика, несмотря на то, что Вы, тем не менее, сможете ставить систему на
охрану с помощью передатчика при выключенном зажигании. Способ отключения режима
Anti-HiJack зависит от состояния программируемой функции №9.

• Отключение функции Anti-HiJack до начала этапа 2 (т.е. до момента
  включения сирены и указателей поворота) производится в любой момент
  однократным нажатием кнопочного выключателя Valet при включенном зажигании вне
  зависимости от состояния функции № 9.
• Для отключения режима Anti-HiJack с момента включения сирены и указателей
  поворота необходимо будет выключить и вновь включить зажигание, и в течение 15
  секунд нажать и отпустить кнопочный выключатель Valet (если функция № 9
  включена) или ввести Ваш персональный код (если функция № 9 выключена).

Внимание! Если 3 раза подряд был введен неправильный код,
система на некоторое время перестанет реагировать на дальнейшие попытки введения
кода для исключения возможности подбора кода отключения системы.

Внимание! Включая противоугонную функцию Anti-HiJack, Вы
берете на себя ответственность за возможные последствия, вызванные возможным
насильственным глушением двигателя автомобиля во время движения, особенно в
случае использования блокировок двигателя, отличных от рекомендованных.

ФУНКЦИЯ ЗАЩИТЫ ОТ ЛОЖНЫХ СРАБАТЫВАНИЙ

Для того чтобы по возможности избежать возможных частых ложных срабатываний
системы, вызванных неисправным концевым выключателем, раскатами грома и т.д.
данная система использует усовершенствованную функцию защиты от ложных
срабатываний (функция № 8), которая работает следующим образом.

• Если зона предупреждения датчика удара сработала 10 раз в течение 30
  минут, то внешняя зона датчика будет отключена на 1 час.
• Если система сработала 3 раза в течение 60 минут от основной зоны датчика
  удара или от триггера капота/багажника (которые чаще всего являются причиной
  ложных срабатываний), данный датчик или триггер (или также любые
  дополнительные датчики, подключенные только к той же зоне охраны) будет
  отключен на 1 час. Это предотвратит возможные последующие ложные срабатывания
  системы.
• Работоспособность отключенного системой датчика или триггера восстановится
  до истечения 60 минут:
  • при срабатывании сигнализации от любого другого триггера или датчика;
  • при снятии системы с охраны и включении зажигания.
  • при снятии системы с охраны и последующей постановки ее на охрану с
    помощью передатчика.

  Внимание! Работа данной функции не распространяется на
  триггеры концевых выключателей дверей и на вход зажигания и, таким образом,
  количество срабатываний данных зон охраны не может быть ограничено.

• Если один из датчиков системы или триггер капота/багажника вызвал 3
  срабатывания системы или более и был временно отключен функцией защиты от
  ложных срабатываний, то при снятии системы с охраны сирена подаст 5
  предупредительных сигналов и указатели поворота включатся 4 раза.

  Примечание: Данная функция является программируемой (функция №
  и может быть отключена по желанию владельца системы. В этом случае количество
  возможных срабатываний системы от любой зоны охраны не будет
  ограничено.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (ВЫХОД ДОПОЛНИТЕЛЬНОГО
КАНАЛА)

1. Данная система имеет дополнительный радиоуправляемый канал 2, который
   позволяет управлять различными дополнительными устройствами, в первую очередь
   — электрическим замком крышки багажника (необходима установка дополнительного
   электрореле).

   Для управления электрическим замком крышки багажника нажмите кнопку брелка-передатчика и удерживайте ее нажатой в течение не
   менее 1.5 секунд при снятой охране и выключенном зажигании. Выход
   дополнительного канала системы будет также работать при включенном зажигании,
   но только если в этот момент открыта одна из дверей автомобиля. Это
   предотвратит случайное открывание багажника при движении автомобиля.

   Примечание: Если выход дополнительного канала включен в то время,
   когда система находится в режиме охраны, то система одновременно отключит
   датчик удара и триггер капота/багажника на все время, пока крышка капота будет
   оставаться открытой, для того чтобы открывание багажника не вызвало
   срабатывание системы. Через 3 секунды после того, как багажник будет закрыт,
   система опять автоматически возьмет эти цепи под охрану.

2. Помимо описанной выше функции дистанционного отпирания замка крышки
   багажника, выход дополнительного канала системы может также использоваться
   для:
   • Дистанционного включения фар автомобиля
   • Дистанционного закрывания окон и/или люка автомобиля
   • Управления дополнительным модулем дистанционного запуска двигателя
   • Управления дополнительным интерфейсом открывания ворот гаража

Для этого тип выхода дополнительного канала системы может быть
запрограммирован при установке (программируемая функция № 15) как:

1. «импульсный» сигнал т.е. активизируемый на 1 секунду при нажатии на 1.5
   секунды кнопки передатчика или работающий все время пока кнопка передатчика удерживается в нажатом положении, но не более 25 секунд;

2. «постоянный» сигнал, т.е. активизируемый при нажатии на 1.5 секунды кнопки
   передатчика и работающий до следующего нажатия и
   удерживания кнопки передатчика на 1.5 секунды.
3. «таймерный 30-секундный» сигнал, активизируемый при нажатии на 1.5 секунды
   кнопки передатчика и работающий в течение 30 секунд либо до следующего
   нажатия и удерживания кнопки передатчика на 1.5 секунды.

Примечание: Если выход дополнительного 2 канала системы
запрограммирован как «импульсный», «постоянный» или «таймерный», то на время
активизации канала в режиме охраны будет отключен вход датчика удара и вход
зажигания. Если вход одного из датчиков системы или вход зажигания остается
активным после окончания работы выхода канала системы — данная зона будет
обойдена, сирена системы подаст 3 сигнала, указатели поворота включатся 3 раза,
а СИД системы в течение 30 секунд будет мигать сериями вспышек через паузу,
указывая обойденную зону.

Если Вы используете какое-либо дополнительное устройство, подключенное к
выходу дополнительного 2 канала системы, обратитесь к Вашему мастеру-установщику
за справкой по дистанционному управлению этим устройством.

Внимание! Выход дополнительного канала системы также может
быть запрограммирован при установке системы (программируемая функция №16) для
выполнения дополнительных охранных или сервисных функций, таких как,
например:

• выход для управления внутрисалонным освещением автомобиля;
• выход для управления закрыванием окон автомобиля при постановке системы на
  охрану;
• выход для управления дополнительным пейджером;

Обратите внимание, что в этом случае выход дополнительного канала системы
более не будет управляться с помощью передатчика и будет всегда исполнять только
данную выбранную охранную или сервисную функцию. Уточните у Вашего
мастера-установщика функцию, исполняемую выходом дополнительного канала
системы.

СОХРАНЕНИЕ СОСТОЯНИЯ СИСТЕМЫ ПРИ ОТКЛЮЧЕНИИ ПИТАНИЯ

Система вновь вернется в то же самое состояние (на охране, снята с охраны,
режим Valet, режим Anti-HiJack), в котором она находилась до момента отключения
питания. В том случае, если питание было отключено, когда система находилась в
режиме охраны или в режиме иммобилайзера, после подключения питания или при
попытке запустить двигатель немедленно включится режим тревоги.

Примечание: После подключения питания системы начнется отсчет 30-ти
секунд перед автоматической постановкой на охрану, если включена программируемая
функция №1 и закрыты все двери, капот, багажник.

ПРОГРАММИРОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПЕРЕДАТЧИКОВ

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

СИНХРОНИЗАЦИЯ ПЕРЕДАТЧИКОВ

Так как в передатчиках системы используется постоянно меняющийся
(динамический) код, в определенных, хотя и достаточно редких ситуациях
(например, при нажатии кнопок брелка более 30 раз вдали от автомобиля), может
произойти рассинхронизация кодов брелков и системы охраны. В этом случае —
подойдите к автомобилю и быстро нажмите кнопку передатчика дважды. Синхронизация
будет восстановлена и брелок вновь сможет управлять системой.

ПРЕДУПРЕЖДЕНИЕ О РАЗРЯДЕ БАТАРЕЙКИ ПЕРЕДАТЧИКА / ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ В
ПЕРЕДАТЧИКЕ СИСТЕМЫ

В корпусе передатчика установлен маленький светодиод, который подтверждает
нажатие кнопок передатчика и также показывает состояние батарейки. По мере
разряда батарейки Вы можете заметить уменьшение дальности действия передатчика
и, соответственно, ослабление свечения светодиода.

Помимо этого, если батарейка передатчика разряжена, то при постановке или
снятии системы с охраны указатели поворота будут мигать дополнительно 5 раз.

Для замены элемента питания:

1. Откройте крышку, отвернув маленький винт с обратной стороны корпуса
   передатчика.
2. Извлеките севший элемент питания и запомните полярность его установки.
3. Установите новый элемент питания (типа CR2032), убедитесь в соблюдении
   полярности.
4. Осторожно установите крышку, не повредив светодиод или переключатели на
   монтажной плате.
5. Завинтите маленький винт с обратной стороны корпуса передатчика.

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ

В память системы может быть запрограммировано всего до 4-х передатчиков. При
попытке запрограммировать 5-й передатчик, код первого запрограммированного
передатчика будет «вытеснен» из памяти системы, при попытке запрограммировать
6-й передатчик, код второго передатчика будет «вытеснен» из памяти системы, и
т.д. При программировании нового или дополнительного передатчика, все коды ранее
запрограммированных передатчиков будут автоматически стерты из памяти
системы.

Внимание! Помните, что каждая операция должна быть выполнена
в течение 15 секунд после предыдущей операции. Если 15-секундный интервал
превышен, система автоматически выйдет из режима программирования, что будет
подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе
программирования было выключено зажигание, система также немедленно выйдет из
режима программи

Лидеры:

Новинки:

Содержание

• Модели с лучшими корпусами и начинкой
• Модель 1 — SLK 625RS
• Модель 2 – QX-270
• Модель 3 – QX-44
• Модель 4 — SLR-5625 BG
• Инструкция по эксплуатации автоподключения и настройка
• Схема подключения пульта
• Как правильно пользоваться брелком, чтобы не потребовался ремонт?
