РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
И ИНСТРУКЦИЯ ПО УСТАНОВКЕ

АВТОСИГНАЛИЗАЦИЯ

TOMAHAWK TW-9030

Новые версии инструкций ищите на сайте http://intorg.ru

TOMAHAWK TW-9030

СОДЕРЖАНИЕ:

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

I. Основные функции системы. 3
II. Индикация дисплея LCD. 4
III. Брелоки дистанционного управления. 7
IV. Функции, выполняемые при помощи брелока. 8
V. Как пользоваться охранным комплексом:

1. Постановка в охрану. 9

2. Тихая постановка в охрану. 9

3. Отключение датчика удара. 9

4. Отключение режима охраны. 9

5. Двушаговое отключение режима охраны. 10

6. Охрана с заведенным двигателем. 10

7. Автоматическая постановка в охрану. 10

8. Автоматическая перепостановка в охрану. 11

9. Режим охраны. 11

10. Режим иммобилайзера. 11

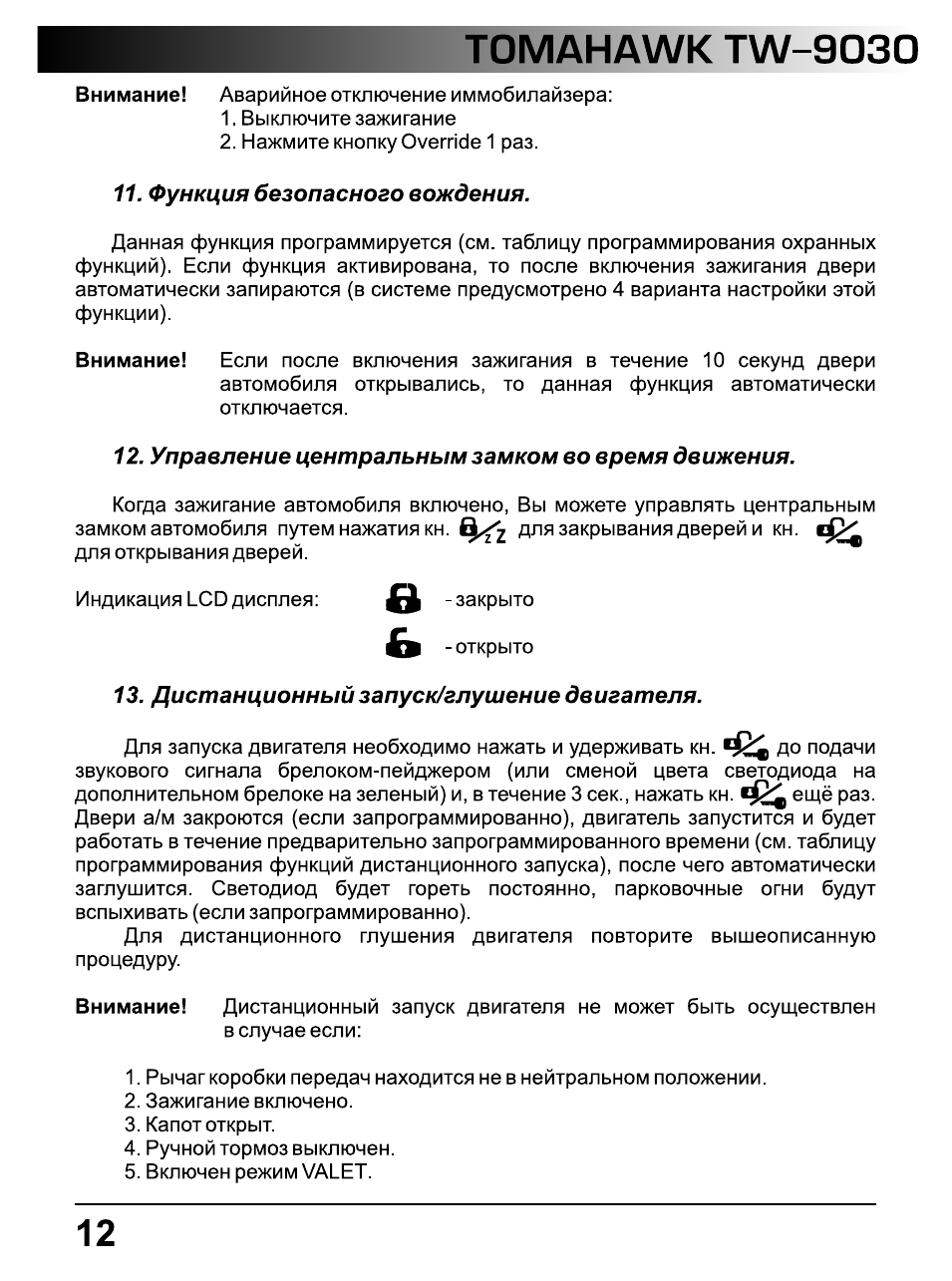

11. Функция безопасного вождения. 12

12. Управление центральным замком

во время движения. 12

13. Дистанционный запуск/глушение двигателя 12

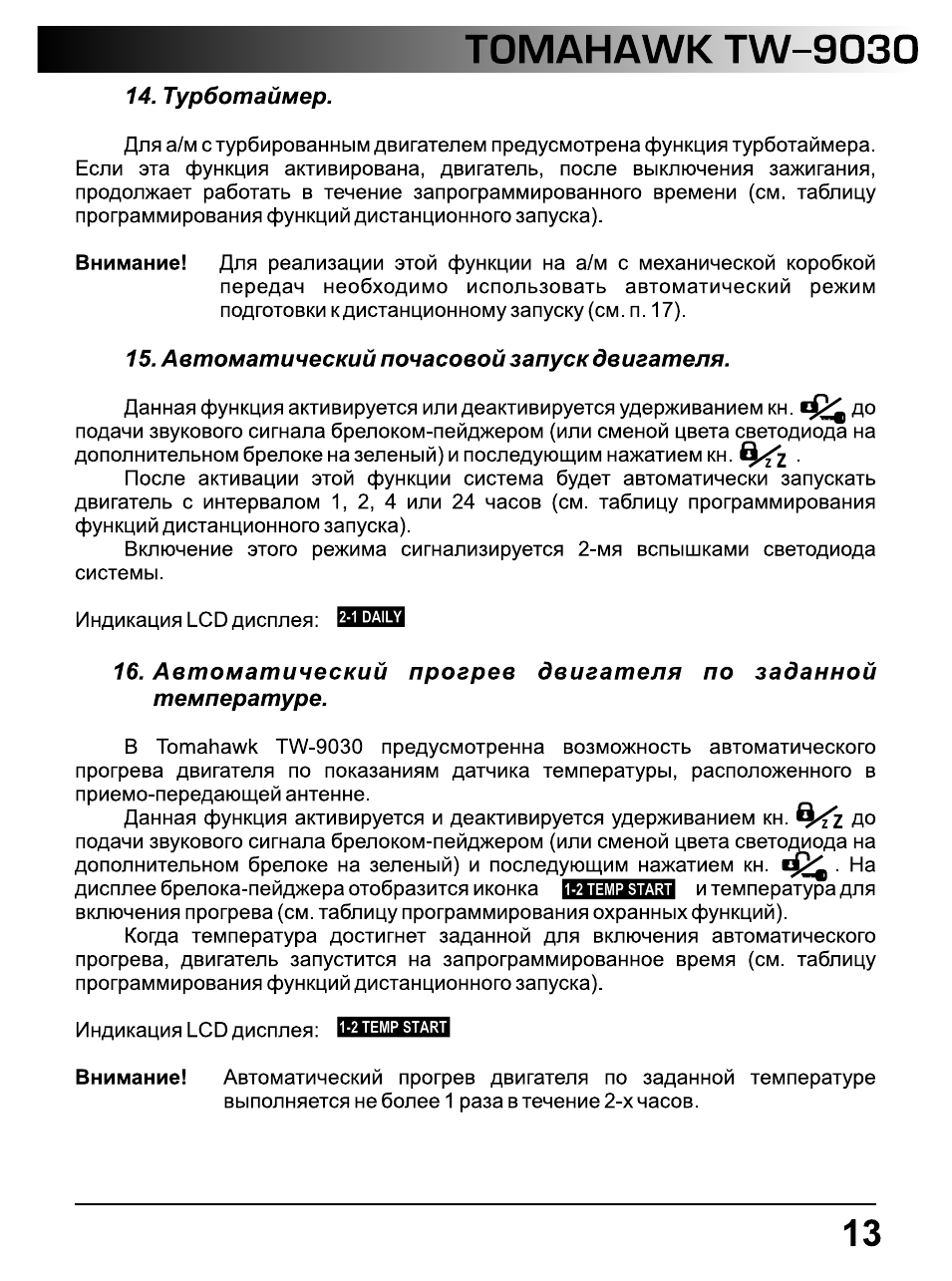

14. Турботаймер 13

15. Автоматический почасовой запуск двигателя 13

16. Автоматический прогрев двигателя по заданной

температуре 13

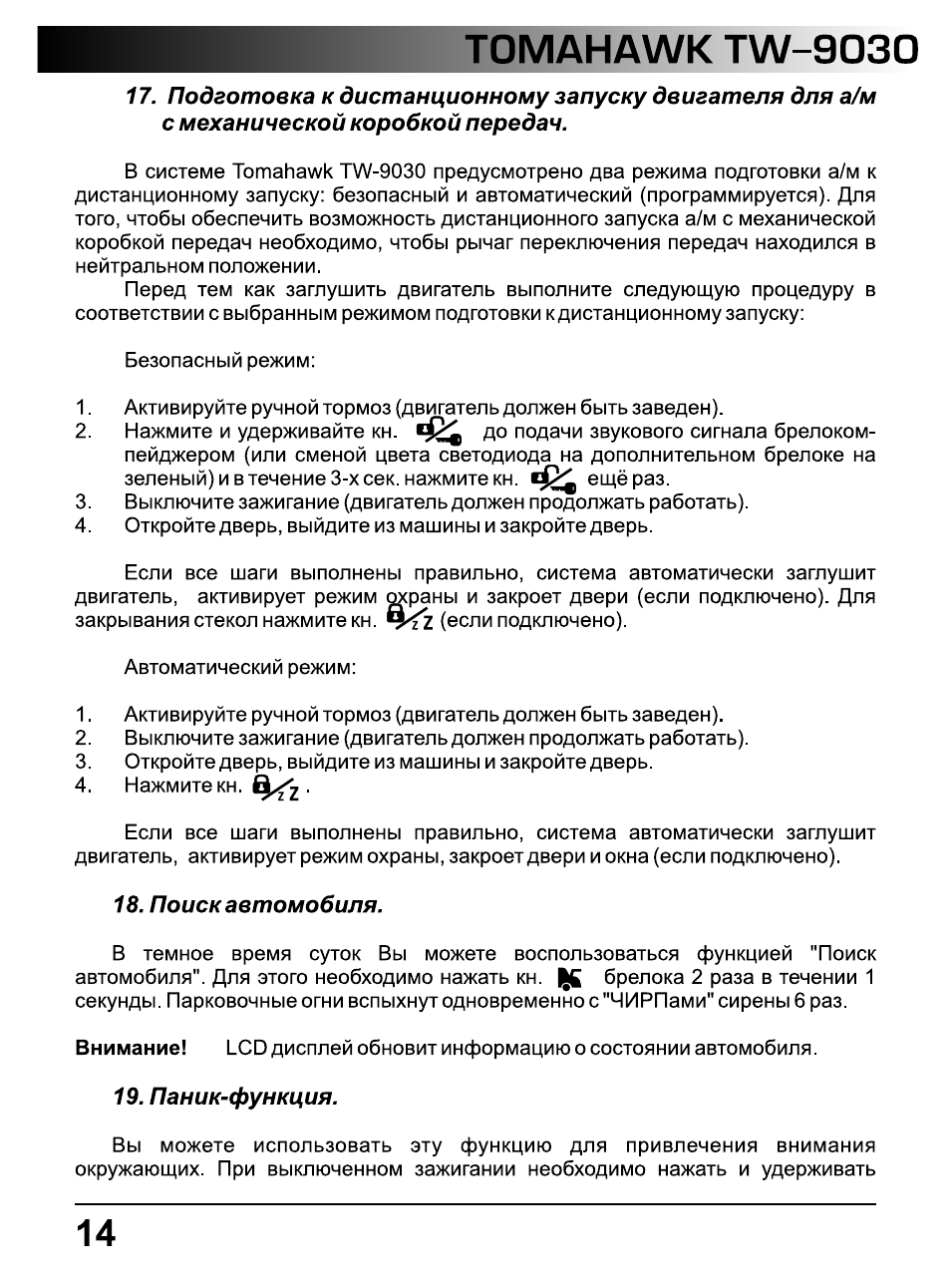

17. Подготовка к дистанционному запуску для а/м с

механической коробкой передач 14

18. Поиск автомобиля. 14

19. Паник-функция. 14

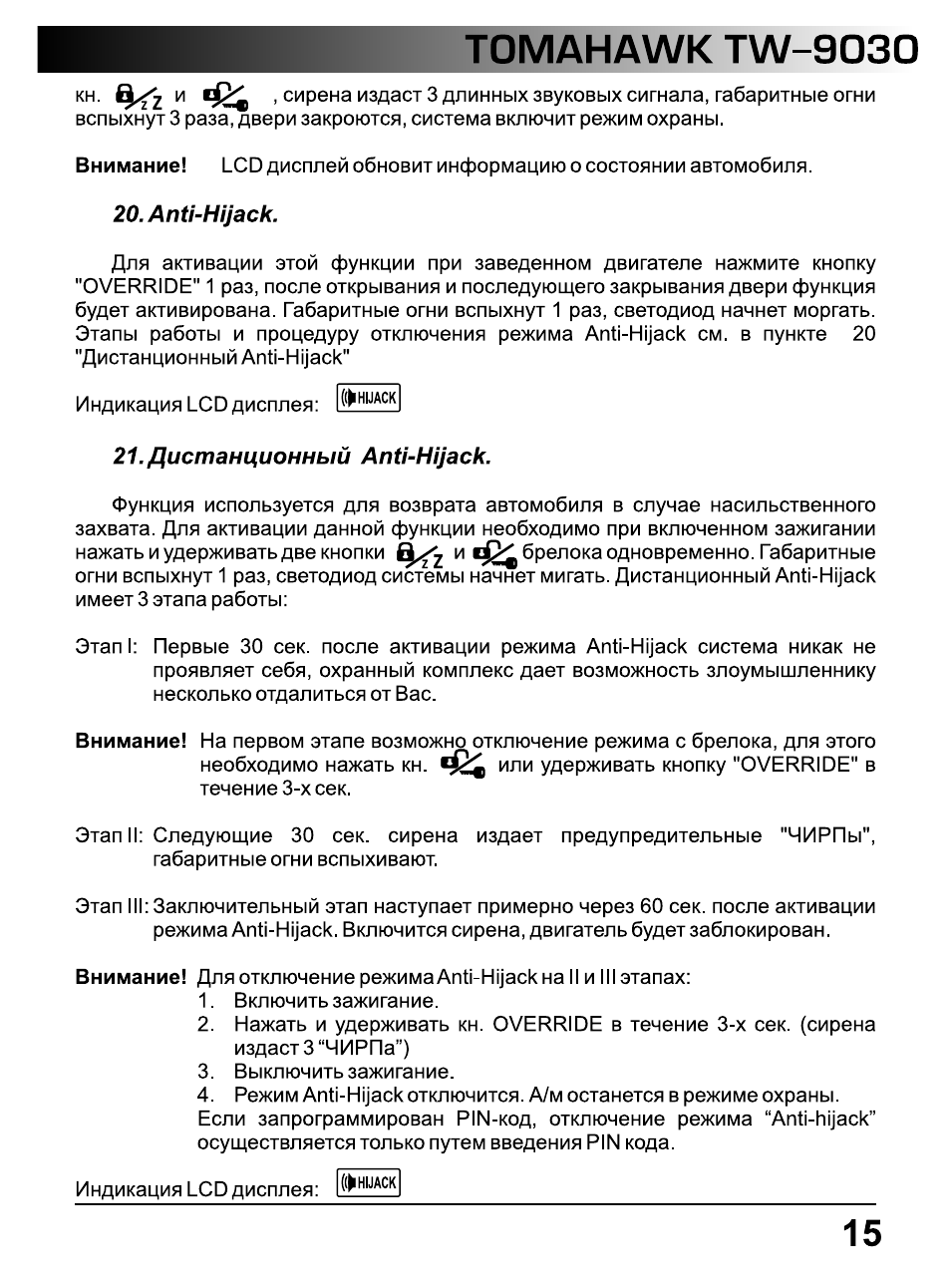

20. Anti-Hijack. 15

21. Дистанционный Anti-Hijack. 15

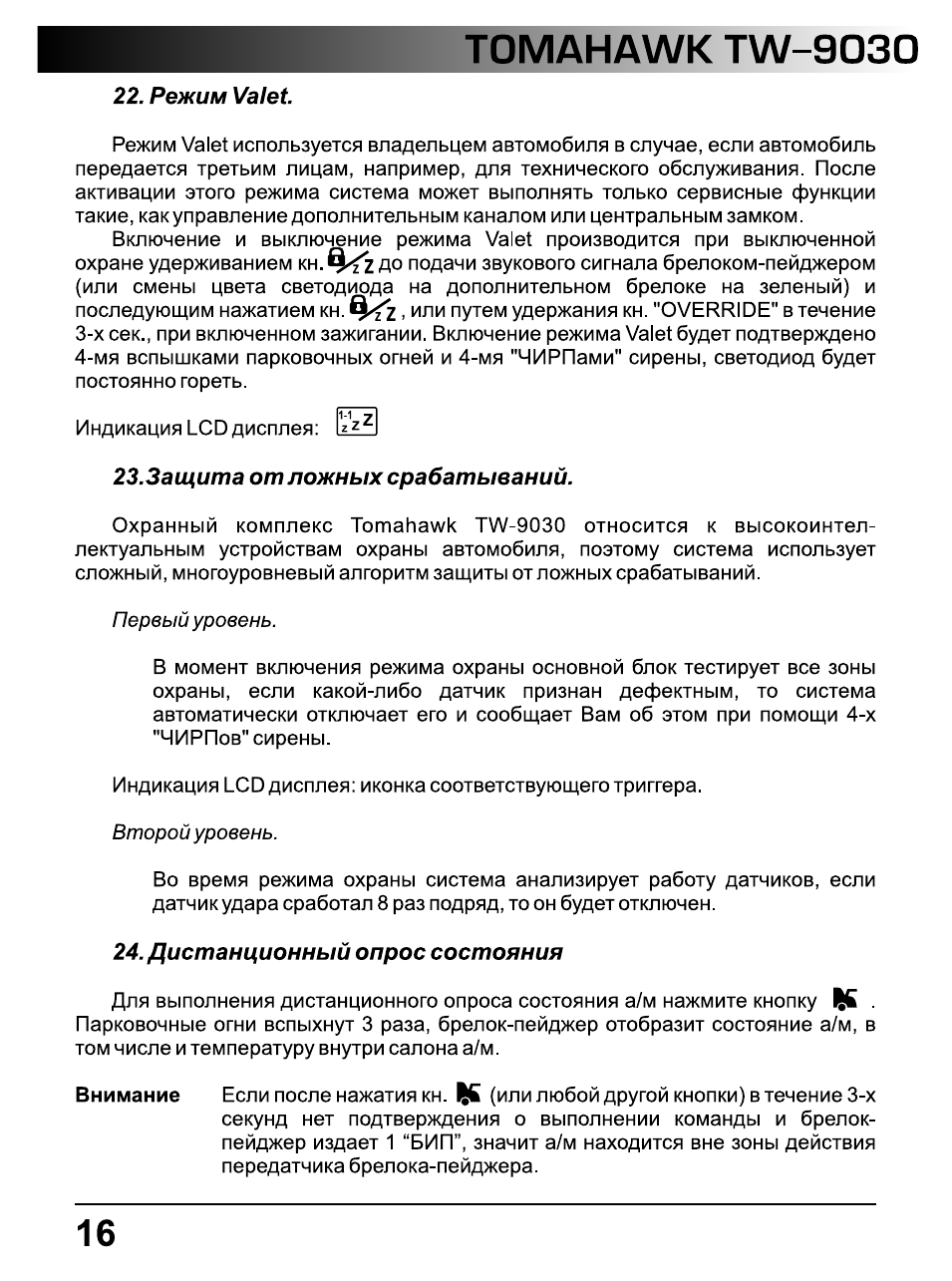

22. Режим Valet. 16

23. Защита от ложных срабатываний. 16

24. Дистанционный опрос состояния. 16

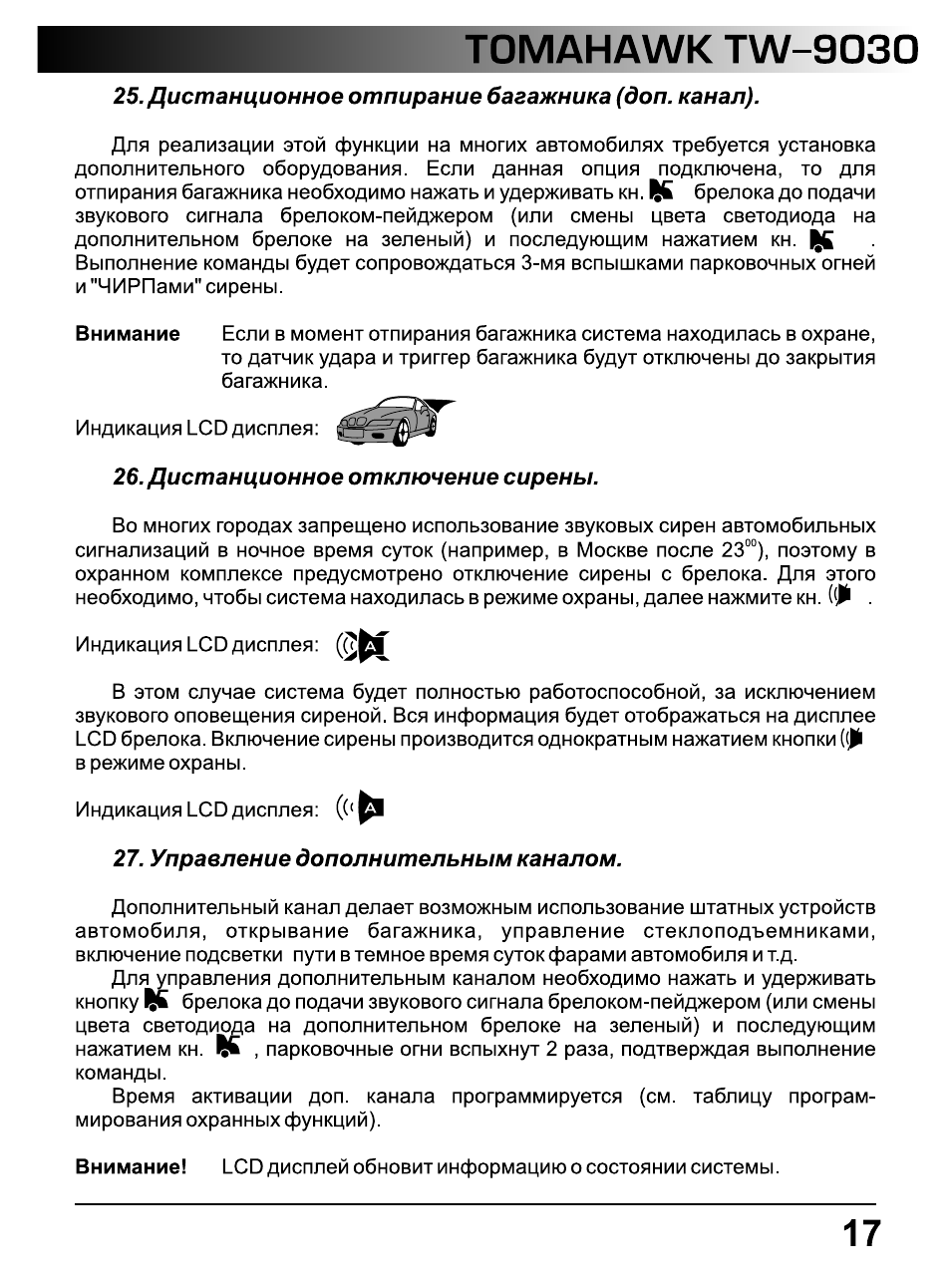

25. Дистанционное отпирание багажника. 17

26. Дистанционное отключение сирены. 17

27. Управление дополнительным каналом. 17

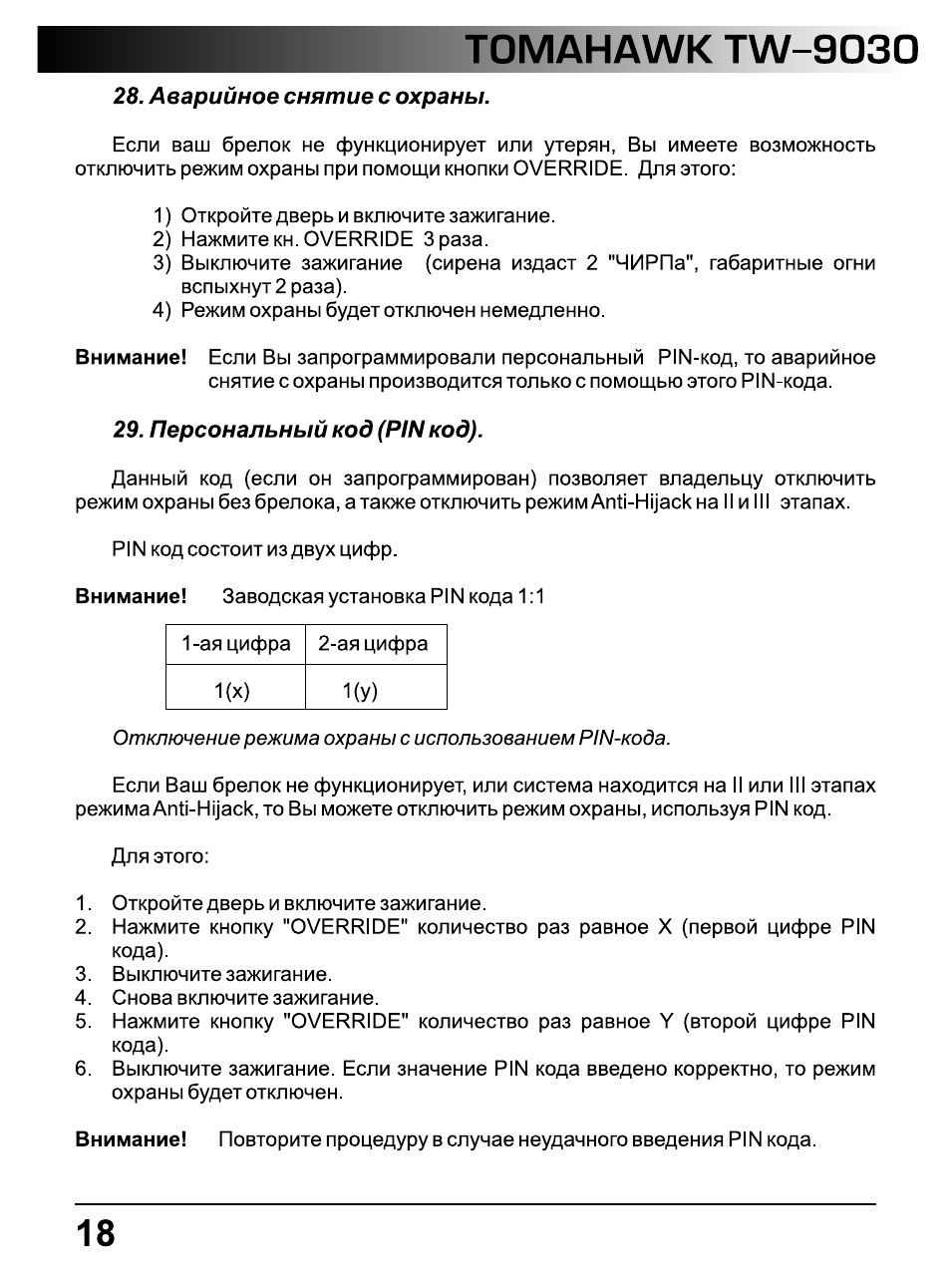

28. Аварийное снятие с охраны. 18

29. Персональный код (PIN код). 18

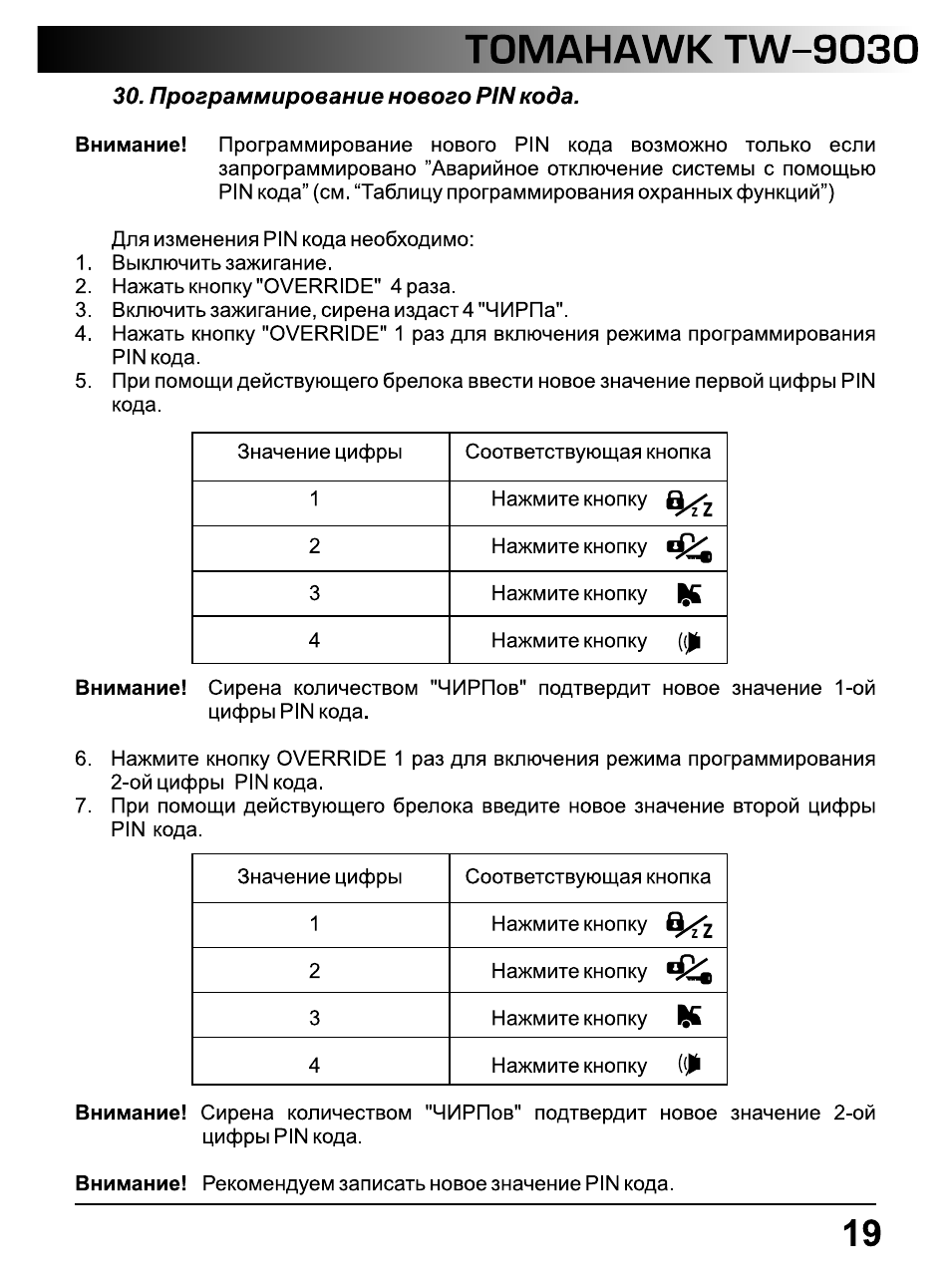

30. Программирование нового PIN кода. 19

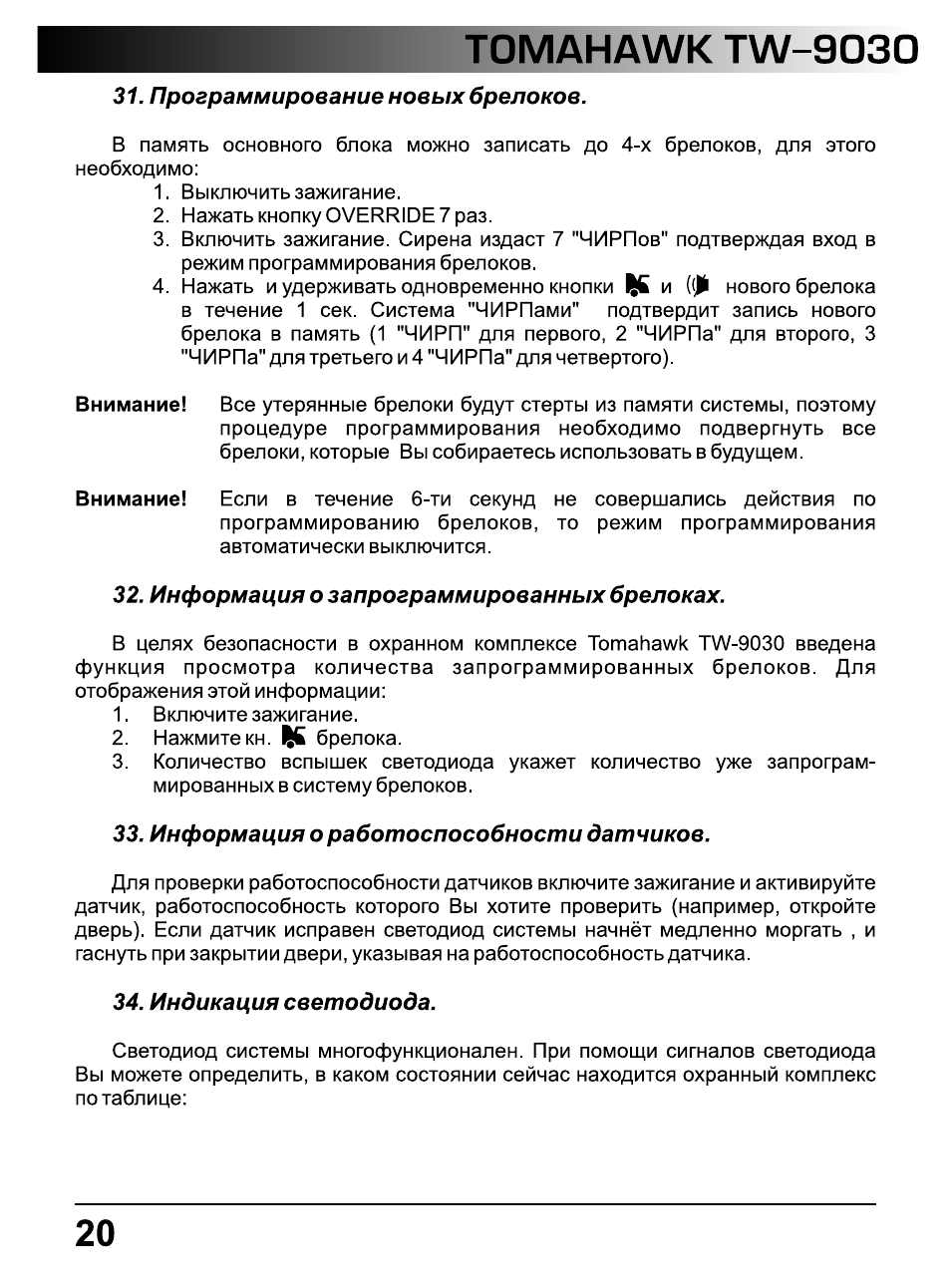

31. Программирование новых брелоков. 20

32. Информация о запрограммированных брелоках. 20

33. Информация о работоспособности датчиков. 20

34. Индикация светодиода. 20

35. Отображение информации на LCD брелоке. 21

36. Функциональные возможности брелока-пейджера. 21

37. Порядок замены элемента питания в брелоке с LCD. 22

38. Режим программирования охранных функций. 22

1Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

39. Режим программирования функций дистанционного

запуска. 22

40. Возврат к заводским установкам. 23

VI. Таблица программирования охранных функций. 24
VII. Описание программируемых охранных функций. 25
VIII.Таблица программирования функций дистанционного запуска. 27
IX. Описание программируемых функций дистанционного запуска. 28

РУКОВОДСТВО ПО УСТАНОВКЕ.

I. Основные принципы установки. 30
II. Выбор расположения основных блоков. 30
III. Подключение системы. 31
IV. Схемы подключения. 33
V. Технические данные. 39
VI. Комплектация. 40

Вы приобрели профессиональную противоугонную сигнализаци ю. Д анный охранный комплекс из готовл ен с вели чайшей
тщательностью, в нем используются новейшие достижения и технологии.
Сигнализация обеспечит Вашему автомобилю надежную защиту от
посягатель ств угонщиков и грабителей, благодаря н ове йшим
технологиям. Вы сможете полностью контролировать ситуацию внутри и
рядом с Вашим «любимцем». Широкие сервисные функции охранного
комплекса раскроют перед Вами новые возможности автомобиля.

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

I. Основные функции системы.

# Антиграббер
# Антисканер
# Обратная связь
# Охрана дверей, капота, багажника и системы зажигания
# Блокировка двигателя
# Дополнительная блокировка двигателя
# Встроенный иммобилайзер
# Индивидуальный PIN код
# Аварийное снятие с охраны
# Тихая постановка/снятие с охраны
# Автоматическая постановка в охрану
# Автоматическая перепостановка в охрану
# Режим охраны с заведенным двигателем
# Двушаговое отключение режима охраны
# Двухуровневый датчик удара
# Встроенный центральный замок
# Программируемый импульс центрального замка
# Управление центральным замком при заведенном двигателе
# Встроенное реле блокировки двигателя
# Встроенное реле парковочных огней
# 1 дополнительный канал (программируемый)
# Учет задержки салонного освещения
# Функция вежливой подсветки
# Датчик температуры
# Возможность подключения системы «комфорт”
# Возможность подключения штатного клаксона
# Обход неисправной зоны
# Защита от ложных срабатываний
# Память состояния
# Память о срабатывании
# Индикация статуса системы светодиодным индикатором
# Режим «Паника”
# Режим «Valet”
# Режим «Anti-Hijack”
# Режим «тихой» охраны
# Дистанционное выключение/включение сирены
# Дистанционное позонное отключение датчика удара
# Программируемые брелоки
# Информация о запрограммированных брелоках
# Брелок-пейджер с LCD
# Визуальное и звуковое подтверждение выполняемых функций
# Визуальная индикация всех сработавших триггеров и состояния системы
# Подсветка LCD
# Встроенные часы
# Встроенный таймер
# Встроенный будильник
# Индикация уровня заряда батареи питания
# Режим вибрации
# Режим экономии энергии батареи питания
# Блокировка кнопок брелока-пейджера
# Увеличенная дальность действия брелока-пейджера до 1200 м (зависит от внешних условий)
# Отображение изменений состояния системы на всех запрограммированных брелоках-пейджерах
# Функция безопасного вождения
# Поиск/тихий поиск автомобиля
# Дистанционное открывание багажника
# Функция предупреждения о не закрытой двери во время движения
# Контроль температуры в салоне а/м
# Защищенный дистанционный запуск/глушение двигателя
# Почасовой автоматический запуск двигателя
# Автоматический прогрев двигателя по заданной температуре
# Возможность подключения функции запуска на а/м с автоматической или механической коробкой передач
# Возможность подключения функции запуска на а/м с бензиновым или дизельным двигателем
# Турботаймер

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

II. Индикация дисплея LCD.

1-1

PASS 2

1. — индикация режима охраны.

2. — индикация режима “тихой охраны”.

3. — индикация закрытого центрального замка.

4. — индикация открытого центрального замка.

5. — индикация открытой(ых) двери(ей).

HIJACK

PASS

Рис. 1

AM
PM

6. — индикация открытого капота.

7. — индикация открытого багажника.

8. — и нд ик ация р аб оты п ер ед атчика брел окапейджера.

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

9. — индикация слабого удара.

10. — индикация сильного удара.

PASS

11. — индикация отключения предупредительной зоны
датчика удара.

PASS

12. — индикация отключения основной зоны датчика
удара.

13. — индикация режима “Anti-hijack”.

HIJACK

1-1

14. — индикация режима “Valet”

15. — индикация выключенного ручного тормоза

16. — индикация уровня заряда батареи.

17. — индикация включенного зажигания.

18. — индикация заведенного двигателя.

19. — индикация блокировки кнопок брелока-пейджера.

20. — индикация включенного иммобилайзера.

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

21. — индикация активированного режима автоматичес-

кой постановки в режим охраны.

22. — индикация активированного режима почасового
запуска двигателя.

23. — индикация активированного режима прогрева
двигателя по заданной температуре.

24. — индикация включенного таймера.

25. — индикация включенного будильника.

26. — часы.

27. — единицы измерения температуры (C или F ).

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

0 0

TOMAHAWK TW-9030

III. Брелоки дистанционного управления.

Охранный комплекс комплектуется двумя типами брелоков. Брелок с LCD
дисплеем отображает информацию о состоянии автомобиля при помощи значковиконок. Брелок стандартного типа влагозащищенный (запасной).

ЖКИ

Рис. 2

Светодиод

Рис. 3

Пульт (рис. 2) представляет собой миниатюрный приемопередатчик,
запитываемый батарейкой типа ААА-1,5В, срок службы батарейки зависит от
условий эксплуатации. Для контроля уровня заряда батарейки предусмотрена
специальная индикация (см. стр.5). Не забывайте заблаговременно менять
элемент питания! Брелок имеет пять кнопок управления: кн. [ ],кн. [ ], кн.
[ ], кн. [ ], кн. [ ] и жидкокристаллический дисплей. При нажатии одной
кн оп ки или ко мбинации кн оп ок вс тр ое нн ый проц ес со р фо рм ир ует
закодированную команду для ее выполнения основным блоком. Каждый
следующий код не похож на предыдущий (антиграббер). После выполнения
команды основн ой блок посылает сообщение о выполнении на все
запрограммированные в память брелоки с LCD дисплеем. Информация о
состоянии автомобиля отображается на дисплее в виде картинок-”иконок».

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

IV. Функции системы, выполняемые при помощи
брелока.

Сочетание

кнопок

2с

+
+

2с

Функция Примечание

Постановка в охрану, закрывание Ц.З.

Снятие с охраны, открывание Ц.З.

Закрывание Ц.З.

Открывание Ц.З.

Отключение датчика удара.

Дистанционный запуск двигателя.

Автоматический почасовой запуск двигателя.

Прогрев двигателя по заданной температуре.

Режим VALET вкл./выкл.

Вкл./выкл. сирены.

Охрана с заведенным двигателем.

Проверка состояния системы.

Поиск машины.

Открывание багажника.

2с

Паника.

Дистанционный Anti-Hijack вкл.

2с

Дистанционный Anti-Hijack выкл.

Иммобилайзер вкл./выкл.

Автопостановка в охрану вкл./выкл.

Зажигание выкл.

Зажигание вкл.

Режим охраны

Не режим охраны

Зажигание выкл.

Зажигание вкл.

Зажигание выкл.

Зажигание вкл.

— Нажать одновременно

— Нажать 2 раза в течение секунды

— Удерживать до подачи звукового сигнала брелоком-пейджером

2с

(или смены цвета светодиода на дополнительном брелоке на зеленый)

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

V. Как пользоваться охранным комплексом.

1. Постановка в охрану.

Для включения режима охраны необходимо один раз нажать кн. . Фонари
вспыхнут один раз, прозвучит один «ЧИРП» сирены (если сирена не отключена).
Система закроет центральный замок. Светодиод будет равномерно моргать.

Индикация LCD дисплея:

Внимание! Если в момент включения режима охраны какой-либо триггер

активен (например, открыта дверь), то система подаст 4 сигнала
сиреной и 4 вспышки габаритными огнями.

2. Тихая постановка в охрану

В ночное время суток вы имеете возможность включить режим охраны без
звукового оповещения. В этом случае сирена будет отключена. Для использования
этой функции нажмите кн. один раз. Система закроет центральный замок,
светодиод будет равномерно моргать, фонари вспыхнут один раз.

Индикация LCD дисплея:

Внимание! Звуковое оповещение сиреной отключено, но вся информация

отображается на дисплее брелока.

3. Отключение датчика удара.

Если Вы оставили кого-либо внутри охраняемого автомобиля или автомобиль
припаркован на обочине проезжей части с оживленным движением, то имеется
возможность временного отключения датчика удара.

Для отключения предупредительной зоны датчика удара после включения
режима охраны нажмите кн 2 раза в течение 1 секунды. Последующее
двухкратное нажатие этой кнопки отключит основную зону датчика. Повторите эту
процедуру для включения датчика удара.

PASS

Индикация LCD дисплея: или

PASS

4. Отключение режима охраны.

Для отключения режима охраны нажмите кнопку . Двери откроются,

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

сирена подаст 2 «ЧИРПа», габаритные огни вспыхнут 2 раза. Вежливая подсветка
салона включится (опция).

Индикация LCD дисплея:

Внимание! Если при отключении режима охраны, сирена издаст 3 «ЧИРПа», а

брелок с LCD дисплеем длинный «БИП», значит, какой-либо датчик

срабатывал.

5. Двушаговое отключение режима охраны.

Если охранный комплекс находится в режиме тревоги, т.е. сирена работает,
габаритные огни вспыхивают, то первое нажатие кн. возвращает систему в
состояние «покоя», и только повторное нажатие отключает режим охраны.

6. Охрана с заведенным двигателем.

Вы имеете возможность активировать режим охраны с заведенным
двигателем.

Для этого необходимо:

1) Завести двигатель.

2) Выйти из машины, закрыть двери, капот, багажник.

3) Нажать кн. , замки дверей закроются.

4) В течение 3-х сек. после выполнения шага №3 нажать кн. ещё раз,
сирена издаст 1 «ЧИРП», габаритные огни вспыхнут 1 раз.

Индикация LCD дисплея:

Внимание! В этом режиме датчик удара отключен.

Для отключения охраны с заведенным двигателем нажмите кн. , двери

откроются, режим охраны будет отключен.

Индикация LCD дисплея:

7. Автоматическая постановка на охрану.

Данная функция включается и выключается удерживанием кн. до подачи
звукового сигнала брелоком-пейджером (или сменой цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн. .

Индикация LCD дисплея:

Внимание! Запирание дверей при автоматической постановке в охрану

программируется (см. таблицу программирования охранных
функций).

10 Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

8. Автоматическая перепостановка в режим охраны.

Да нная фу нкция является пр ограм мируе мой. Если эта фу нкция
запрограммирована, и Вы отключили режим охраны, или это произошло случайно,
то в течение 30-ти секунд система автоматически вернется в режим охраны при
условии, что Вы не открывали двери и не включали зажигание.

Внимание! Запирание дверей при автоматической перепостановке в режим

охраны программируется (см. таблицу программирования
охранных функций).

9. Режим охраны.

Находясь в режиме охраны, сигнализация контролирует все зоны и триггерные
датчики. В случае срабатывания включается система тревоги. В зависимости от
зоны охраны система имеет различные сигналы тревоги:

а) Тревога вызвана срабатыванием предупредительной зоны датчика

удара.
Сирена издаст 3 «ЧИРПа», парковочные огни вспыхнут 6 раз.

Индикация LCD дисплея:

б) Тревога вызвана срабатыванием основной зоны датчика удара.

Сирена будет работать одновременно с парковочными огнями 30 сек.

Индикация LCD дисплея:

в) Тревога вызвана срабатыванием основных зон: двери, капот, багажник,

зажигание.
Сирена будет работать одновременно с парковочными огнями 30 сек.
LCD дисплей отобразит сработавший триггер.

10. Режим иммобилайзера.

Данная функция активируется и деактивируется удерживанием кн. до
подачи звукового сигнала брелоком-пейджером (или смены цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн. . Если
функция активирована, то через 30 секунд после выключения зажигания она
автоматически включается и блокирует двигатель. О включении иммобилайзера
будет сигнализировать светодиод системы при включенном зажигании.

Индикация LCD дисплея:

Для отключения иммобилайзера нажмите кн. , блокировка двигателя
отключится, светодиод погаснет.

Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ruПодробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

TOMAHAWK TW-9030

Внимание! Аварийное отключение иммобилайзера:

11. Функция безопасного вождения.

Данная функция программируется (см. таблицу программирования охранных
функций). Если функция активирована, то после включения зажигания двери

автоматически запираются (в системе предусмотрено 4 варианта настройки этой
функции).

1. Выключите зажигание

2. Нажмите кнопку Override 1 раз.

Внимание! Если после включения зажигания в течение 10 секунд двери

автомобиля открывались, то данная функция автоматически
отключается.

12. Управление центральным замком во время движения.

Когда зажигание автомобиля включено, Вы можете управлять центральным
замком автомобиля путем нажатия кн. для закрывания дверей и кн.
для открывания дверей.

Индикация LCD дисплея: — закрыто

— открыто

13. Дистанционный запуск/глушение двигателя.

Для запуска двигателя необходимо нажать и удерживать кн. до подачи
звукового сигнала брелоком-пейджером (или сменой цвета светодиода на
дополнительном брелоке на зеленый) и, в течение 3 сек., нажать кн. ещё раз.
Двери а/м закроются (если запрограммированно), двигатель запустится и будет
работать в течение предварительно запрограммированного времени (см. таблицу
программирования функций дистанционного запуска), после чего автоматически
заглушится. Светодиод будет гореть постоянно, парковочные огни будут
вспыхивать (если запрограммированно).

Для дистанционного глушения двигателя повторите вышеописанную
процедуру.

Внимание! Дистанционный запуск двигателя не может быть осуществлен

1. Рычаг коробки передач находится не в нейтральном положении.

2. Зажигание включено.

3. Капот открыт.

4. Ручной тормоз выключен.

5. Включен режим VALET.

в случае если:

12 Подробнее об автосигнализации TOMAHAWK TW-9030 на сайте http://intorg.ru

Loading…

Источник

Фабричная инструкция Томагавк 9030 содержит исчерпывающий список информации по настройке и подключению агрегата. Современная система предназначена для защиты автомобилей от несанкционированного проникновения и угона. Характеристики охранного комплекса гарантируют улучшенную защиту от умелых грабителей и достаточный комфорт при эксплуатации.

Содержание

Характеристики, комплектация, фото
Функции
Антенный модуль Tomahawk TW 9030
Инструкция по эксплуатации сигнализации с автозапуском
Как войти в режим программирования
Таблица программирования Томагавк 9030
Как убрать режим парковки
Регулировка датчика удара
Как сделать выкидной ключ Томагавк 9030
Как перезагрузить сигнализацию
Сброс на заводские настройки
Как настроить Томагавк 9030 после заводских настроек
Неисправности
Нет обратной связи, что делать
Глючит блок сигналки
Заводится потом глохнет
Томагавк ТВ 9030 не закрывает двери
Не открывает двери
Нет звука
Цена
Отзывы владельцев
Видео

Вы можете скачать официальную инструкцию Tomahawk TW 9030.

Всё про брелок Томагавк 9030.

Характеристики, комплектация, фото

С завода сигнализация Tomahawk TW 9030 комплектуется полным перечнем оборудования и компонентов для возможности самостоятельного монтажа и обслуживания комплекса. Здесь присутствуют элементы:

головной модуль;
два брелка – запасной и основной, предназначены для возможности управления охранным комплексом;
датчик удара двухуровневого типа, фиксирующий физические воздействия на машину;
световой индикатор, разработанный для уведомления водителя;
антенный модуль, оборудованный коннектором;
полный комплект проводки с разъёмами и клеммами;
концевой выключатель датчика закрытия крышки капота;
техническая документация и инструкция по эксплуатации;
гарантийный талон;
клавиша переключателя сервисного режима;
реле блокировки двигателя;
встроенный датчик температуры;
картонная коробка.

На фоне конкурентов ценового сегмента выделяются характеристики модели.

Параметр	Значение
Рабочее напряжение	12 В
Предельный потребляемый ток	15 мА
Предельная температура эксплуатации	+85˚С
Минимальная температура эксплуатации	-40 ˚С
Номинальная частота радиоканала	433,92
Напряжение брелка	1,5В
Полная масса комплекта	1 кг
Наибольшее количество подключаемых пультов	4 шт.
Дальность действия передатчика	до 1000 м
Изготовитель	Тайвань

Указанные параметры гарантируют улучшенную функциональность и стабильность работы охранного комплекса Tomahawk 9030 при интенсивной эксплуатации.

Также есть такая модель как Томагавк TZ 9030.

Функции Томагавк 9030: описание

Функциональность охранного комплекса полностью соответствует современным требованиям автомобилистов:

антиграббер, предназначенный для препятствования угону;
защита от считывания кода передающегося сигнала;
автоматический запуск силовой установки по температуре или времени;
возможность установки триггеров на все открывающиеся элементы конструкции машины;
дополнительный иммобилайзер;
охрана с заведённым мотором;
несколько режимов настройки датчика удара;
настраиваемая длительность сигнала управления сигнализацией;
встроенный датчик температуры;
подключаемая система комфорта;
возможность подключения штатного клаксона в качестве сирены;
режим паники;
наличие пассивной защиты для возможности передачи автомобиля третьим лицам;
удалённая блокировка двигателя при попытке угона машины;
наличие тихой охраны, при этом машина подаёт сигналы только на брелок;
вероятность одновременного использования 4 брелков;
безопасное вождение – при этом автомобиль самостоятельно блокирует двери после начала движения;
способность удалённого запуска мотора с пульта;
настройка автозапуска для любых конструкций машины;
встроенный турботаймер, предназначенный для увеличения срока эксплуатации турбонагнетателя.

Отдельно следует выделить основные опции брелка:

отображения статуса системы в режиме реального времени;
наличие виброрежима оповещения водителя;
на головном брелке присутствует подсветка дисплея;
для возможности корректной работы автозапуска встроены часы;
дополнительно здесь имеется таймер и будильник;
режим экономии потребления заряда;
режим блокировки клавиш для препятствования случайной активации функций.

Антенный модуль Tomahawk TW 9030

Антенна автосигнализации Томагавк 9030 имеет несколько важных преимуществ перед аналогами конкурентов. Модуль выведен в отдельный блок и подключается к головному процессору через контактный разъём. Корпус устройства представляет собой цельный блок с защитой от попадания влаги и пара, что препятствует оседанию конденсата внутри блока. Это предотвращает наличие коротких замыканий и повреждений.

Повышенная универсальность детали поясняется вмонтированным датчиком измерения температуры. Сенсор отображает реальное состояние воздуха внутри салона автомобиля и позволяет сигнализации адекватно работать в режиме автоматического прогрева двигателя.

Особенностью антенны с двусторонней связью является увеличенный радиус действия. Брелки способны уловить сигнал на расстоянии до 1000 метров от автомобиля. При этом максимальная дальность достигается в условиях, где отсутствуют активные радиопомехи или линии электропередач. На практике, в городских условиях, антенна стабильно работает в радиусе до 100-150 метров.

Томагавк 9030: инструкция по эксплуатации сигнализации с автозапуском, смотреть

Руководство пользователя охранного комплекса Tomahawk 9030 является неотъемлемой частью сигнализации. Заводской мануал содержит информацию о том, как работать с устройством и его обслуживать.

Фактически инструкция имеет полное описание и последовательность действий при установке, настройке модулей и их ремонте. В заводской коробке паспорт производителя имеется, но при покупке автомобиля с уже установленной сигнализацией, конечному пользователю в 90% случаев, документация не достаётся. У нас сайте можно скачать бесплатно инструкцию в формате PDF, а также читать онлайн.

Настройка сигнализации Томагавк 9030: как войти в режим программирования

После установки охранного комплекса, блок сигнализации требуется настроить. Процедура выполняется исключительно в режиме программирования модуля. Вход в настройки осуществляется в простой последовательности:

выключить зажигание;
в зависимости от необходимого меню нажать клавишу Оверрайд 1-12 раз;
включить зажигание;
если всё сделано правильно сирена автомобиля издаст соответствующее количество чирпов в качестве подтверждения приёма команды;
выполнить манипуляции программирования согласно заводской таблице;
после осуществления всех действий подождать 6 секунд – система самостоятельно выйдет из сервисного состояния.

Каждая опция требует своего количества нажатий на клавишу Оверриде. Информацию можно найти далее.

Узнайте всё про автозапуск Томагавк 9030.

Таблица программирования Томагавк 9030

Полная таблица содержит исчерпывающую информацию о последовательности действий во время настройки и калибровки охранных, сервисных функций систем комплекса. При отсутствии знаний, как программировать функции устройства – наиболее точную информацию можно получить здесь.

Как убрать режим парковки

На автомобилях с механической коробкой передач, режим парковки устанавливается путём поднятия ручного тормоза. Действие является обязательным при активации удалённого запуска двигателя и других возможностей сигнализации. Чтобы отключить указанный режим достаточно опустить рычаг, в положение выключено.

На автоматической трансмиссии, модули комплекса подключаются к ведущим блокам и самостоятельно активируют парковочный режим, когда рычаг коробки передач находится на отметке «Р».

Регулировка датчика удара

Данный элемент автосигнализации Томагавк 9030 представляет собой сложный модуль, с двухуровневой защитой от попытки взлома машины. Блок выполнен в пластиковом корпусе и чрезвычайно чувствителен, что при неправильной настройке может вызвать ложные срабатывания и дискомфорт для водителя.

Для возможности калибровки система оснащена двумя пластиковыми регулировками под плоскую отвёртку. Последовательность действий при настройке такова:

выкрутить до минимума (против часовой стрелки) крутилки предупредительного и тревожного датчика удара;
калибровка начинается с зоны 1;
открыть двери автомобиля и включить стандартный режим охраны;
проворачивать регулировку на 0,4 оборота, параллельно постукивая по корпусу автомобиля;
при достижении оптимального эффекта закончить настройку и перейти к следующей зоне.

Как сделать выкидной ключ Томагавк 9030

В заводском комплекте сигнализации имеется два брелка. Оба пульта не предназначены под установку ключа замка зажигания, что не устраивает некоторых пользователей. Для доработки устройства потребуется выполнить следующие действия.

Приобрести в интернете пульт пустышку (корпус) с отделением под установку ключа зажигания.
Полностью разобрать корпус стандартного пейджера и вынуть из него начинку.
Разобрать отделение нового корпуса, ответственное за выкидной ключ.
Подогнать жало ключа под крепление тюнингового брелка.
Скомпоновать и закрепить узлы между собой.
Вставить внутрь нового корпуса электронные детали от старой системы.

При выполнении манипуляций следует соблюдать предельную осторожность. Внутренние узлы отличаются хрупкостью.

Как перезагрузить сигнализацию Томагавк 9030

В некоторых случаях системе требуется перезагрузка. Обычно процедура выполняется при неисправностях:

подтормаживание охранного модуля;
отсутствие ответа сигнализации на команды пользователя;
некорректная реакция блоков;
наличие системных ошибок.

Полная перезагрузка устройства выполняется просто.

Выключить зажигание машины, при этом не активируя охранный комлпекс.
Отсоединить бортовую сеть автомобиля от контактов аккумулятора.
Выждать 15-20 минут.
Подсоединить питание обратно.

После выполнения процедуры система будет полностью перезагружена, ошибки пропадут.

Томагавк 9030: сброс на заводские настройки

При неправильных настройках охранного комплекса присутствует возможность выполнить откат изменений и вернуть стандартные установки. Процедура выполняется в течение 5 минут и не требует глубоких познаний электроники или наличия специального инструмента.

Выключить зажигание.
Найти и 9 раз подряд клацнуть на клавишу Оверрайд.
Включить зажигание автомобиля.
Если всё сделано правильно, система выдаст соответствующее количество чирпов в качестве подтверждения команды.
После получения сигналов, потребуется ещё раз нажать на Оверриде и дождаться одиночного чирпа сигналки.
После этого на головном или запасном брелке следует нажать на клавишу Zz.

Если всё сделано правильно, устройство полностью сбросит все корректировки и вернётся в заводское состояние.

Как настроить сигнализацию Томагавк 9030 после заводских настроек

После сброса до заводских установок, в Tomahawk TW 9030 потребуется вбить новые татировки для её корректной работы. Если этого не сделать – система будет реагировать на команды в стандартном режиме.

Для калибровки опций пользователю необходимо войти в режим программирования и следовать заводской инструкции. Вход в сервисный режим происходит так:

выключить зажигание;
поднять ручной тормоз в положение включено;
в зависимости от требуемой опции, нажать на клавишу Оверрайд 1-12 раз;
дождаться подтверждения команды в виде соответствующего количества чирпов;
действовать согласно таблице программирования.

Из сервисного режима система выходит самостоятельно. Для этого нужно оставить в покое брелок на 6-7 секунд.

Сигнализация Томагавк TW 9030: неисправности, почему не работает

Причин отказа Tomahawk 9030 может быть несколько и в зависимости от источника проблемы выполняется ремонт.

Механические повреждения. При ударах и физических воздействиях может нарушиться работа внутренних частей блоков и модулей. Стандартные микросхемы чрезвычайно чувствительны к физическим воздействиям и легко деформируются. Решается проблема путём замены модулей на заведомо исправные.
Попадание влаги во внутренние части модулей. Система оборудована капельной защитой от попадания воды, что гарантирует достаточную долговечность и надёжность Томагавк TW 9030. Обычно проблема может выявиться после неудачной мойки – модули заливает водой, что нарушает их работоспособность. Для исправления ситуации часто достаточно тщательно просушить платы, предварительно отключив их от напряжения.
Наличие программных ошибок. При длительной эксплуатации охранного комплекса в программном обеспечении могут появляться сбои и неисправности. Устранить проблему можно полностью перезагрузив устройство, путём отключения его от питания.
Поломки брелков. Дистанционные пульты выходят из строя при намокании или падении. Обычно устройства не подлежат ремонту и меняются на новые.
Разряд батареи. Для головных модулей достаточно зарядить или заменить аккумулятор. На пейджерах меняется батарейка.

Томагавк 9030: нет обратной связи, что делать

Если брелок охранного комплекса не отзывается на нажатия, причин может быть несколько.

Отошёл шлейф между головным модулем и антенной. Также при неаккуратном монтаже присутствует вероятность повреждения проводки или разрыва отдельных жил. Следующим фактором является окисление контактов. Для устранения проблемы можно очистить клеммы от окислов и заменить шлейф питания.
Непосредственно модуль антенны. Блок может протечь или накопить конденсат, что становится прямой причиной замыкания или окисления. Обычно проблема устраняется заменой детали.
Нарушение работы брелка. Дистанционный передатчик может повредиться при ударе или намокании. Для починки системы необходимо заменить пульт на заведомо исправный (новый).
Неполадки в головном модуле. Подобное случается после неудачной мойки или физических ударов. Внутри коробки выходит из строя часть схемы, отвечающей за передачу сигнала на брелок. Устраняется дефект только в квалифицированном сервисе или путём замены.

Глючит блок сигналки

Следующая неисправность – блок управления Томагавк TW 9030 некорректно реагирует на манипуляции пользователя или отказывается подчиняться командам. Среди неисправностей владельцы выделяют следующие.

Отсутствие реакции на манипуляции автомобилиста. Подобное наблюдается при сбоях в части, ответственной за обработку сигнала брелка.
Самопроизвольное включение или отключение режимов охранного комплекса. Здесь налицо программный сбой встроенного пакета данных. Слёт прошивки происходит после критических перепадов напряжения или сильного электромагнитного воздействия.
Индикаторы работы присутствуют, но ответа нет. Подобное может вызваться заводским нарушением или перепадом напряжения.

Если в блоке управления наблюдаются критические поломки или некорректная реакция на манипуляции пользователя, его можно сдать в специализированную мастерскую или поставить новый модуль. При серьёзных поломках пользователи редко берутся за восстановление, просто ставят другой блок.

Заводится потом глохнет

В некоторых случаях покупатели комплекса жалуются на то, что при активированном автозапуске по времени или температуре, машина заводится и спустя малое время глохнет. При наличии подобной проблемы следует посмотреть программируемые установки.

При активации автозапуска по времени может быть неправильно выставлен счетчик оборотов коленвала или уровень давления масла. При подключении сигнализации к датчику давления масла можно переставить контакты на сенсор коленвала и настроить продолжительность отклика.
Если подобное происходит при автозапуске по температуре двигателя, присутствует вероятность сбоя установок температурного датчика или его не правильный монтаж. Помогает замена сенсора или его калибровка.

Томагавк ТВ 9030 не закрывает двери

При некорректной работе устройства при подаче импульса на закрывание дверей, потребуется проверить факторы.

Испытать работу центрального замка и периферических элементов. Также рекомендуется продиагностировать проводку оборудования. Зачастую причиной поломки выступает именно механическая часть устройства.
Правильность работы антенного модуля и брелков. Мелкие сбои могут спровоцировать подобную проблему.
Корректность настройки команды. Случайные манипуляции пользователя на незаблокированном пульте могут нарушить работу системы.

Также в исключительных случаях наблюдается нарушение в работе головного модуля или неправильная последовательность команд с дистанционного пейджера.

Не открывает двери

При неправильном реагировании Томагавк TW 9030 на команду отпирания дверей причинами могут стать аналогичные факторы, что и для закрывания замков. Сюда относится:

повреждение центрального замка и его элементов;
нарушение целостности проводки и окисление контактов;
отсутствие сигнала антенны;
повреждение брелка;
неправильно настроена работа комплекса в таблице программирования.

Нет звука

Если сигнализация не подаёт предупреждающих звуковых сигналов – неисправность скрывается в следующих факторах.

Включен режим тихой охраны. В положении машина не будет издавать звукового сопровождения, оповещая пользователя только световой индикацией.
На брелке убран звук – достаточно выключить режим вибро.
Не работает клаксон, подключенный в качестве сирены. Необходимо проверить правильность соединения и работоспособность модуля.
Повреждена проводка или окислились контакты. При этом потребуется очистить клеммы от окислов и заменить шлейф питания модуля.

Сигналка Томагавк ТВ 9030: цена

Стоимость модуля колеблется в зависимости от региона.

Город	Рубли
Москва	6000
Санкт-Петербург	6300
Ростов	5950
Чита	6100
Самара	5700
Краснодар	5850

Подобное различие аргументируется разностью доставки и индивидуальными особенностями экономики отдельных городов.

Автосигнализация Tomahawk TW 9030: отзывы владельцев

Мнение автомобилистов о продукте.

Роман:

Купил недавно машину с уже установленной сигнализацией. Долго курил форум и нашел полную инструкцию пользователя. Только после этого разобрался со всеми опциями.

Дмитрий:

Нормальная сига. Только требует особенного внимания и ухода. Программирование сигнализации примитивно простое и понятное. Кому интересно можно скачать ПДФ файл с инструкцией.

Алексей:

Недавно поставил БУ сигналку и полностью доволен. Работает нормально, глюков не наблюдается.

Томагавк 9030: видео

Смотрите как отключить сигнализацию Томагавк 9030.

Источник

40 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском

Автоматическая перепостановка в режим охраны, Режим охраны, Режим иммобилайзера11Функция безопасного вождения, Управление центральным замком во время движения, Дистанционный запуск/глушение двигателя12Турботаймер, Автоматический почасовой запуск двигателя, Tomahawk tw-903013Поиск автомобиля, Паник-функция14Anti-hijack, Дистанционный anti-hijack, Tomahawk tw-903015Режим valet, 3ащита от ложных срабатываний, Дистанционный опрос состояния16Дистанционное отпирание багажника (доп. канал), Дистанционное отключение сирены, Управление дополнительным каналом17Tomahawk tw-9030, Аварийное снятие с охраны, Персональный код (pin код)18Программирование нового pin кода, Tomahawk tw-903019Программирование новых брелоков, Информация о запрограммированных брелоках, Информация о работоспособности датчиков20

8. Автоматическая перепостановка в режим охраны.

Данная

функция

является

программируемой.

Если

эта

функция

запрограммирована, и Вы отключили режим охраны, или это произошло случайно,
то в течение 30-ти секунд система автоматически вернется в режим охраны при
условии, что Вы не открывали двери и не включали зажигание.

Внимание!

Запирание дверей при автоматической перепостановке в режим

охраны программируется (см. таблицу программирования
охранных функций).

Режим охраны.

Находясь в режиме охраны, сигнализация контролирует все зоны и триггерные

датчики. В случае срабатывания включается система тревоги. В зависимости от
зоны охраны система имеет различные сигналы тревоги:

а) Тревога вызвана срабатыванием предупредительной зоны датчика

удара.

Сирена издаст 3 «ЧИРПа», парковочные огни вспыхнут 6 раз.

Индикация LCD дисплея:

б) Тревога вызвана срабатыванием основной зоны датчика удара.

Сирена будет работать одновременно с парковочными огнями 30 сек.

Индикация LCD дисплея:

в) Тревога вызвана срабатыванием основных зон: двери, капот, багажник,

зажигание.

Сирена будет работать одновременно с парковочными огнями 30 сек.

LCD дисплей отобразит сработавший триггер.

10. Режим иммобилайзера.

Данная функция активируется и деактивируется удерживанием кн. до

подачи звукового сигнала брелоком-пейджером (или смены цвета светодиода на

дополнительном брелоке на зеленый) и последующим нажатием кн. ^ . Если

функция активирована, то через 30 секунд после выключения зажигания она
автоматически включается и Локирует двигатель. О включении иммобилайзера
будет сигнализировать светодиод системы при включенном зажигании.

TOMAHAWK TW-9030

Индикация LCD дисплея:

Для отключения иммобилайзера нажмите кн.

ОТКЛЮЧИТСЯ,

светодиод погаснет.

блокировка двигателя

Автоматическая перепостановка в режим охраны, Режим охраны, Режим иммобилайзера

Функция безопасного вождения, Управление центральным замком во время движения, Дистанционный запуск/глушение двигателя

Tomahawk tw-9030 Чат поддержки

Текст

Внимание!

Аварийное отключение иммобилайзера:

1. Выключите зажигание

2. Нажмите кнопку Override 1 раз.

11. Функция безопасного вождения.

Данная функция программируется (см. таблицу программирования охранных

функций). Если функция активирована, то после включения зажигания двери
автоматически запираются (в системе предусмотрено 4 варианта настройки этой
функции).

Внимание!

Если после включения зажигания в течение 10 секунд двери

автомобиля открывались, то данная функция автоматически
отключается.

12. Управление центральным замком во время движения.

Когда зажигание автомобиля включено. Вы можете управлять центральным

замком автомобиля путем нажатия кн.

для закрывания дверей и кн.

для открывания дверей.

TOMAHAWK TW-9030

Индикация LCD дисплея:

Д — закрыто

—

открыто

13. Дистанционный запуск/глушение двигателя.

Для запуска двигателя необходимо нажать и удерживать кн. до подачи

звукового сигнала брелоком-пейджером (или сменой цвета светодиода на
дополнительном брелоке на зеленый) и, в течение 3 сек., нажать кн. ещё раз.
Двери а/м закроются (если запрограммированно), двигатель запустится и будет

работать в течение предварительно запрограммированного времени (см. таблицу
программирования функций дистанционного запуска), после чего автоматически

заглушится. Светодиод будет гореть постоянно, парковочные огни будут

вспыхивать (если запрограммированно).

Для дистанционного глушения двигателя повторите вышеописанную

процедуру.

Внимание!

Дистанционный запуск двигателя не может быть осуществлен

в случае если:

1. Рычаг коробки передач находится не в нейтральном положении.

2. Зажигание включено.

3. Капот открыт.

4. Ручной тормоз выключен.

5. Включен режим VALET.

Функция безопасного вождения, Управление центральным замком во время движения, Дистанционный запуск/глушение двигателя

TOMAHAWK TW-9030

14. Турботаймер.

Для а/м стурбированным двигателем лредусмотрена функция турботаймера.

Если эта функция активирована, двигатель, лосле выключения зажигания,
продолжает работать в течение запрограммированного времени (см. таблицу
программирования функций дистанционного запуска).

Внимание!

Для реализации этой функции на а/м с механической коробкой

передач необходимо использовать автоматический режим
подготовки кдистанционному запуску (см. п. 17).

15. Автоматический почасовой запуск двигателя.

Данная функция активируется или деактивируется удерживанием кн.

до

подачи звукового сигнала брелоком-пейджером (или сменой цвета светодиода на

дополнительном брелоке на зеленый) и последующим нажатием кн.

После активации этой функции система будет автоматически запускать

двигатель с интервалом 1, 2, 4 или 24 часов (см. таблицу программирования

функций дистанционного запуска).

Включение этого режима сигнализируется 2-мя вспышками светодиода

системы.

Индикация LCD дисплея:

16. Автоматический прогрев двигателя по заданной

температуре.

В Tomahawk TW-9030 предусмотренна возможность автоматического

прогрева двигателя по показаниям датчика температуры, расположенного в
приемо-передающей антенне.

Данная функция активируется и деактивируется удерживанием кн. до

подачи звукового сигнала брелоком-пейджером (или сменой цвета светошода на

дополнительном брелоке на зеленый) и последующим нажатием кн. . На
дисплее брелока-пейджера отобразится иконка iBaiamaarjìn и температура для

включения прогрева (см. таблицу программирования охранных функций).

Когда температура достигнет заданной для включения автоматического

прогрева, двигатель запустится на запрограммированное время (см. таблицу
программирования функций дистанционного запуска).

Индикация LCD дисплея:

1-2 TEMP START

Внимание!

Автоматический прогрев двигателя по заданной температуре

выполняется не более 1 раза в течение 2-х часов.

Турботаймер, Автоматический почасовой запуск двигателя, Tomahawk tw-9030

17. Подготовка к дистанционному запуску двигателя для а/м

с механической коробкой передач.

в системе Tomahawk TW-9030 предусмотрено два режима подготовки а/м к

дистанционному запуску: безопасный и автоматический (программируется). Для
того, чтобы обеспечить возможность дистанционного запуска а/м с механической

коробкой передач необходимо, чтобы рычаг переключения передач нахедился в
нейтральном положении.

Перед тем как заглушить двигатель выполните следующую процедуру в

соответствии с выбранным режимом подготовки кдистанционному запуску:

Безопасный режим:

Активируйте ручной тормоз (двигатель должен быть заведен).

Нажмите и удерживайте кн.

до педачи звукового сигнала брелоком-

пейджером (или сменой цвета светодиода на дололнительном брелоке на

зеленый) и в течение 3-х сек. нажмите кн. «Si ещё раз.

Выключите зажигание (двигатель должен продолжать работать).

Откройте дверь, выйдите из машины и закройте дверь.

Если все шаги вылолнены лравильно, система автоматически заглушит

двигатель, активирует режим охраны и закроет двери (если подключено). Для
закрывания стекол нажмите кн. (если подключено).

Автоматический режим:

Активируйте ручной тормоз (двигатель должен быть заведен).

Выключите зажигание (двигатель должен продолжать работать).

Откройте дверь, выйдите из машины и закройте дверь.

Нажмите кн.

Если все шаги выполнены правильно, система автоматически заглушит

двигатель, активирует режим охраны, закроет двери и окна (если лодключено).

18. Поиск автомобиля.

В темное время суток Вы можете воспользоваться функцией «Поиск

автомобиля». Для этого необходимо нажать кн. брелока 2 раза в течении 1
секунды. Парковочные огни вслыхнут одновременно с «ЧИРПами» сирены 6 раз.

Внимание!

LCD дисплей обновит информацию о состоянии автомобиля.

19. Паник-функция.

Вы можете ислользовать эту функцию для привлечения внимания

окружающих. При выключенном зажигании необходимо нажать и удерживать

TOMAHAWK TW-9030

KH. и

сирена издаст 3 длинных звуковых сигнала, габаритные огни

вспыхнут 3 раза, двери закроются, система включит режим охраны.

Внимание!

LCD дисплей обновит информацию о состоянии автомобиля.

20. Anti-Hijack.

Для активации этой функции при заведенном двигателе нажмите кнопку

«OVERRIDE» 1 раз, после открывания и последующего закрывания двери функция
будет активирована. Габаритные огни вспыхнут 1 раз, светодиед начнет моргать.
Этапы работы и процедуру отключения режима Anti-Hijack см. в пункте 20
«Дистанционный Anti-Hijack»

___ TOMAHAWK TW-9030

Индикация LCD дисплея. |(фНиАСК|

21. Дистанционный Anti-Hijack.

Функция используется для возврата автомобиля в случае насильственного

захвата. Для активации данной функции необходимо при включенном зажигании

нажать и удерживать две кнопки

брелока одновременно. Габаритные

огни вспыхнут 1 раз, светодиод системы начнет мигать. Дистанционный Anti-Hijack

имеет 3 этапа работы:

Этап I: Первые 30 сек. после активации режима Anti-Hijack система никак не

проявляет себя, охранный комплекс дает возможность злоумышленнику
несколько отдалиться от Вас.

Внимание!

На первом этапе возможно отключение режима с брелока, для этого

необхедимо нажать кн. или удерживать кнопку «OVERRIDE» в

течение 3-х сек.

Этап II: Следующие 30 сек. сирена издает предупредительные «ЧИРПы»,

габаритные огни вспыхивают.

Этап III: Заключительный этап наступает примерно через 60 сек. после активации

режима Anti-Hijack. Включится сирена, двигатель будет заблокирован.

Внимание!

Для отключение режимаАп!1-Нуаск на II и III этапах:

1. Включить зажигание.

2. Нажать и удерживать кн. OVERRIDE в течение 3-х сек. (сирена

издаст 3“ЧИРПа»)

3. Выключить зажигание.

4. Режим Anti-Hijack отключится. А/м останется в режиме охраны.

Если запрограммирован PIN-кзд, отключение режима “Anti-hijack”

осуществляется только путем введения PIN кода.

Индикация LCD дисплея:

kHUACK

Anti-hijack, Дистанционный anti-hijack, Tomahawk tw-9030

Режим valet, 3ащита от ложных срабатываний, Дистанционный опрос состояния

Режим vaiet, Заицита от ложных срабатываний, Tomahawk tw-9030 Чат поддержки

Текст

TOMAHAWK TW-9030

22. Режим Valet.

Режим Valet используется владельцем автомобиля в случае, если автомобиль

передается третьим лицам, например, для технического обслуживания. После

активации этого режима система может выполнять только сервисные функции

такие, какуправление дополнительным каналом или центральным замком.

Включение и выключение режима Valet производится при выключенной

охране удерживанием кн. до подачи звукового сигнала брелоком-пейджером

(или смены цвета светодиода на дополнительном брелоке на зеленый) и
последующим нажатием кн.

Щ/О

, или путем удержания кн. «OVERRIDE» в течение

3- х сек., при включенном зажигании. Включение режима Valet будет подтверждено

4- мя вспышками парковочных огней и 4-мя «ЧИРПами» сирены, светодиод будет

постоянно гореть.

Индикация LCD дисплея:

23.3ащита от ложных срабатываний.

Охранный комплекс Tomahawk TW-9030 относится к высокоинтел

лектуальным устройствам охраны автомобиля, поэтому система использует

сложный, многоуровневый алгоритм защиты отложных срабатываний.

Первый уровень.

В момент включения режима охраны основной блок тестирует все зоны

охраны, если какой-либо датчик признан дефектным, то система

автоматически отключает его и сообщает Вам об этом при помощи 4-х
«ЧИРПов» сирены.

Индикация LCD дисплея: иконка соответствующего триггера.

Второй уровень.

Во время режима охраны система анализирует работу датчиков, если

датчикудара сработал 8 раз подряд, то он будет отключен.

24. Дистанционный опрос состояния

Для выполнения дистанционного опроса состояния а/м нажмите кнопку 1^Б .

Парковочные огни вспыхнут 3 раза, брелок-пейджер отобразит состояние а/м, в

том числе и температуру внутри салона а/м.

Внимание

Если после нажатия кн. !^Б (или любой другой кнопки) в течение 3-х

секунд нет подтверждения о выполнении команды и брелок-

пейджер издает 1 “БИП”, значит а/м находится вне зоны действия
передатчика брелока-пейджера.

Режим valet, 3ащита от ложных срабатываний, Дистанционный опрос состояния

Дистанционное отпирание багажника (доп. канал), Дистанционное отключение сирены, Управление дополнительным каналом

Дистанционное отпирание багажника Чат поддержки

Текст

25. Дистанционное отпирание багажника (доп. канал).

Для реализации этой функции на многих автомобилях требуется установка

дополнительного оборудования. Если данная опция подключена, то для

отпирания багажника необходимо нажать и удерживать кн. 1^ брелока до подачи

звукового сигнала брелоком-пейджером (или смены цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн.

Выполнение команды будет сопровождаться 3-мя вспышками парковочных огней
и «ЧИРПами» сирены.

Внимание

Если в момент отпирания багажника система находилась в охране,

то датчик удара и триггер багажника будут отключены до закрытия

багажника.

Индикация LCD дисплея:

26.

Дистанционное отключение сирены.

Во многих городах запрещено использование звуковых сирен автомобильных

сигнализаций в ночное время суток (например, в Москве после 23°°), поэтому в
охранном комплексе предусмотрено отключение сирены с брелока. Для этого

необходимо, чтобы система находилась в режиме охраны, далее нажмите кн. ф .

Индикация LCD дисплея:

В этом случае система будет полностью работоспособной, за исключением

звукового оповещения сиреной. Вся информация будет отображаться на дисплее

LCD брелока. Включение сирены производится однократным нажатием кнопки ((|1
в режиме охраны.

Индикация LCD дисплея: ((‘^

27.

Управление дополнительным каналом.

Дополнительный канал делает возможным использование штатных устройств

автомобиля,

открывание

багажника,

управление

стеклоподъемниками,

включение подсветки пути в темное время суток фарами автомобиля и т.д.

Для управления дополнительным каналом необходимо нажать и удерживать

кнопку IÌE брелока до подачи звукового сигнала брелоком-пейджером (или смены
цвета светодиша на дополнительном брелоке на зеленый) и последующим
нажатием кн. , парковочные огни вспыхнут 2 раза, подтверждая выполнение
команды.

Время активации доп. канала программируется (см. таблицу програм

мирования охранных функций).

Внимание!

LCD дисплей обновит информацию о состоянии системы.

TOMAHAWK TW-9030

Дистанционное отпирание багажника (доп. канал), Дистанционное отключение сирены, Управление дополнительным каналом

TOMAHAWK TW-9030

28. Аварийное снятие с охраны.

Если ваш брелок не функционирует или утерян, Вы имеете возможность

отключить режим охраны при помощи кнопки OVERRIDE. Для этого:

1 ) Откройте дверь и включите зажигание.

2) Нажмитекн.OVERRIDE Зраза.

3) Выключите зажигание (сирена издаст 2 «ЧИРПа», габаритные огни

вспыхнут 2 раза).

4) Режим охраны будет отключен немедленно.

Внимание!

Если Вы запрограммировали персональный PIN-код, то аварийное

снятие с охраны производится только с помощью этого PIN-кода.

29. Персональный код (PIN код).

Данный код (если он залрограммирован) лозволяет владельцу отключить

режим охраны без брелока, а также отключить режим Anti-Hijack на II и III этапах.

PI N код состоит из двух цифр.

Внимание!

Заводская установка PIN кода 1:1

1-ая цифра

2-ая цифра

1(х)

1(У)

Отключение режима охраны с использованием PIN-кода.

Если Ваш брелок не функционирует, или система находится на II или III этапах

режимаАп11-Н1]аск, то Вы можете отключить режим охраны, используя PIN код.

Для этого:

1. Откройте дверь и включите зажигание.

2. Нажмите кнопку «OVERRIDE» количество раз равное X (первой цифре PIN

кода).

3. Выключите зажигание.

4. Снова включите зажигание.

5. Нажмите кнопку «OVERRIDE» количество раз равное Y (второй цифре PIN

кода).

6. Выключите зажигание. Если значение PIN кода введено корректно, то режим

охраны будет отключен.

Внимание!

Повторите процедуру в случае неудачного введения PIN кода.

Tomahawk tw-9030, Аварийное снятие с охраны, Персональный код (pin код)

30. Программирование нового PIN кода.

Внимание!

Программирование нового PIN кода возможно только если

запрограммировано ’’Аварийное отключение системы с помощью

PIN кода” (см. «Таблицу программирования охранных функций”)

Для изменения PIN кода необходимо:

1. Выключить зажигание.

2. Нажать кнопку «OVERRIDE» 4 раза.
3. Включить зажигание, сирена издаст 4 «ЧИРПа».

4. Нажать кнопку «OVERRIDE» 1 раз для включения режима программирования

PIN кода.

5. При помощи действующего брелока ввести новое значение первой цифры PIN

кода.

TOMAHAWK TW-9030

Значение цифры

Соответствующая кнопка

Нажмите кнопку

^/^2.

Нажмите кнопку

Нажмите кнопку (р

Внимание!

Сирена количеством «ЧИРПов» подтвердит новое значение 1-ой

цифры PIN кода.

6. Нажмите кнопку OVERRIDE 1 раз для включения режима программирования

2-ой цифры PIN кода.

7. При помощи действующего брелока введите новое значение второй цифры

PIN кода.

Значение цифры

Соответствующая кнопка

Нажмите кнопку

^/{1

Нажмите кнопку

Нажмите кнопку 1^Б

Нажмите кнопку (<|1

Внимание!

Сирена количеством «ЧИРПов» подтвердит новое значение 2-ой

цифры PIN кода.

Внимание!

Рекомендуем записать новое значение PIN кода.

Программирование нового pin кода, Tomahawk tw-9030

Программирование новых брелоков, Информация о запрограммированных брелоках, Информация о работоспособности датчиков

Индикация светодиода, Инсформация о работоспособности датчиков Чат поддержки

Текст

31. Программирование новых брелоков.

В память основного блока можно записать до 4-х брелоков, для этого

необходимо:

1. Выключить зажигание.

2. Нажать кнопку OVERRIDE 7 раз.

3. Включить зажигание. Сирена издаст 7 «ЧИРПов» подтверждая вход в

режим программирования брелоков.

4. Нажать и удерживать одновременно кнопки и (<|1 нового брелока

в течение 1 сек. Система «ЧИРПами» подтвердит запись нового

брелока в память (1 «ЧИРП» для первого, 2 «ЧИРПа» для второго, 3
«ЧИРПа» для третьего и 4 «ЧИРПа» для четвертого).

Внимание!

Все утерянные брелоки будут стерты из памяти системы, поэтому

процедуре программирования необходимо подвергнуть все

брелоки, которые Вы собираетесь использовать в будущем.

Внимание!

Если в течение 6-ти секунд не совершались действия по

программированию брелоков, то режим программирования

автоматически выключится.

32. Информация о запрограммированных брелоках.

в целях безопасности в охранном комплексе Tomahawk TW-9030 введена

функция

просмотра

количества

запрограммированных

брелоков.

Для

отображения этой информации:

1. Включите зажигание.

2. Нажмите кн. 1^Б брелока.
3. Количество вспышек светодиода укажет количество уже запрограм

мированных в систему брелоков.

33. Информация о работоспособности датчиков.

Для проверки работоспособности датчиков включите зажигание и активируйте

датчик, работоспособность которого Вы хотите проверить (например, откройте
дверь). Если датчик исправен светодиод системы начнёт медленно моргать , и

гаснуть при закрытии двери, указывая на работоспособность датчика.

34. Индикация светодиода.

Светодиод системы многофункционален. При помощи сигналов светодиода

Вы можете определить, в каком состоянии сейчас находится охранный комплекс
по таблице:

TOMAHAWK TW-9030

Программирование новых брелоков, Информация о запрограммированных брелоках, Информация о работоспособности датчиков
