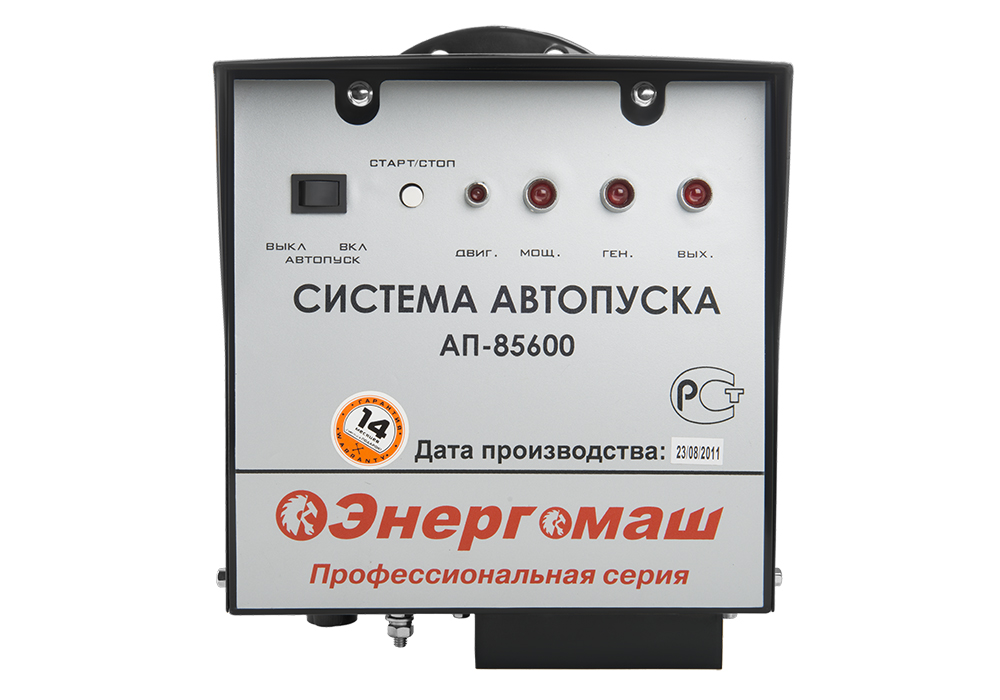

   Распиновка кабеля управления sturm at8560

   Подскажите, хочу подсоединить к генератору, у которого нет разъема под кабель

3. Регистрация:

   31.01.12

   Сообщения:


   9.817


   Благодарности:

   11.866

   Suvorovsk

   Живу здесь

   Регистрация:

   31.01.12

   Сообщения:

   9.817

   Благодарности:

   11.866

   Адрес:

   Владимиро-Суздальский музей-заповедник

   к производителю обращались?

4. Регистрация:

   13.01.19

   Сообщения:


   71


   Благодарности:

   2

   Madest1

   Живу здесь

   Регистрация:

   13.01.19

   Сообщения:

   71

   Благодарности:

   2

   конечно нет, думал здесь быстрее будет.

5. Регистрация:

   31.01.12

   Сообщения:


   9.817


   Благодарности:

   11.866

   Suvorovsk

   Живу здесь

   Регистрация:

   31.01.12

   Сообщения:

   9.817

   Благодарности:

   11.866

   Адрес:

   Владимиро-Суздальский музей-заповедник

   ждите неделю, пока все кто подписаны на раздел, увидят Вашу тему…
   дело в том, что и производители не всегда отвечают на вопросы пользователей…
   Вам, в крайнем случае, нужно будет обратиться к толковому электрику, с навыками радиоэлектроники…вскрытие блока АВР поможет понять распиновку кабеля

6. Регистрация:

   13.01.19

   Сообщения:


   71


   Благодарности:

   2

   Madest1

   Живу здесь

   Регистрация:

   13.01.19

   Сообщения:

   71

   Благодарности:

   2

   есть такой товарищ, на него вся надежда, как блок придет, поеду к нему, была надежда на форум. а почитав его понял, что большинство далеко даже от моего примитивного понимания электрики

8. Регистрация:

   31.01.12

   Сообщения:


   9.817


   Благодарности:

   11.866

   Suvorovsk

   Живу здесь

   Регистрация:

   31.01.12

   Сообщения:

   9.817

   Благодарности:

   11.866

   Адрес:

   Владимиро-Суздальский музей-заповедник

   во-первых, Вы создали тему 45 минут назад…возможно я единственный откликнулся, остальные ещё и не видели Ваш вопрос…то самое меньшинство
   во-вторых, я вижу 2 способа помочь Вам:
   1) найти готовую схему с распиновкой
   2) вскрыть устройство и вычислить назначение пинов (причем вероятно понадобится моделировать условия пуска и остановки, т. е. подавать напругу и снимать её с устройства)

9. Регистрация:

   13.01.19

   Сообщения:


   71


   Благодарности:

   2

   Madest1

   Живу здесь

   Регистрация:

   13.01.19

   Сообщения:

   71

   Благодарности:

   2

   Теперь подскажите мне, русскими словами какой провод за что отвечает?

   Вложения:

10. Регистрация:

    13.01.19

    Сообщения:


    71


    Благодарности:

    2

    Madest1

    Живу здесь

    Регистрация:

    13.01.19

    Сообщения:

    71

    Благодарности:

    2

    Типа, это стартер, это заслонка. сам я там только минус вижу)

11. Регистрация:

    13.01.19

    Сообщения:


    71


    Благодарности:

    2

    Madest1

    Живу здесь

    Регистрация:

    13.01.19

    Сообщения:

    71

    Благодарности:

    2

    обратился, быстро прислали. за совет спасибо.

12. Регистрация:

    13.01.19

    Сообщения:


    71


    Благодарности:

    2

    Madest1

    Живу здесь

    Регистрация:

    13.01.19

    Сообщения:

    71

    Благодарности:

    2

13. Регистрация:

    31.01.12

    Сообщения:


    9.817


    Благодарности:

    11.866

    Suvorovsk

    Живу здесь

    Регистрация:

    31.01.12

    Сообщения:

    9.817

    Благодарности:

    11.866

    Адрес:

    Владимиро-Суздальский музей-заповедник

    Эта схема общая для электриков, она не полная…что б ответить на Ваш вопрос нужна схема ats module, изображенного в левой части рисунка…обратите внимание на 4 квадрата, изображенных на модуле — это реле управляющие пуском и остановкой гены..так вот в нормальной схеме от этих релюшек прорисованы дорожки к центральной клеммной колодке (в центре этой платы ats module)
    на коннекторе aviation plug, имеется 5 контактов…один исключаем, потому что это «земля»…остается 2 пары контактов — согласно логике: 1-2, и 3-4…одна из этих пар должна перемыкаться при обесточивании ввода (запуск двигателя гены)…вторая пара контактов перемыкается, когда появляется энергия на вводе в дом (остановка двигателя)…без устройства в руках и опытов с подачей напруги я больше ни чем не могу Вам помочь…

    это моё размышление, которое требует проверки у специалистов, ..Но я поступил бы именно так, если б мой гена от макиты был с элстартером

14. Регистрация:

    13.01.19

    Сообщения:


    71


    Благодарности:

    2

    Madest1

    Живу здесь

    Регистрация:

    13.01.19

    Сообщения:

    71

    Благодарности:

    2

    Два контакта -+, один стартер, один воздушная заслонка, а вот пятый под вопросом, много мыслей, мое мнение

15. Регистрация:

    13.01.19

    Сообщения:


    71


    Благодарности:

    2

    Madest1

    Живу здесь

    Регистрация:

    13.01.19

    Сообщения:

    71

    Благодарности:

    2

    Я снова написал производителю

16. Регистрация:

    31.01.12

    Сообщения:


    9.817


    Благодарности:

    11.866

    Suvorovsk

    Живу здесь

    Регистрация:

    31.01.12

    Сообщения:

    9.817

    Благодарности:

    11.866

    Адрес:

    Владимиро-Суздальский музей-заповедник

    у Вас заслонка с электро приводом?где?

17. Регистрация:

    13.01.19

    Сообщения:


    71


    Благодарности:

    2

    Madest1

    Живу здесь

    Регистрация:

    13.01.19

    Сообщения:

    71

    Благодарности:

    2
