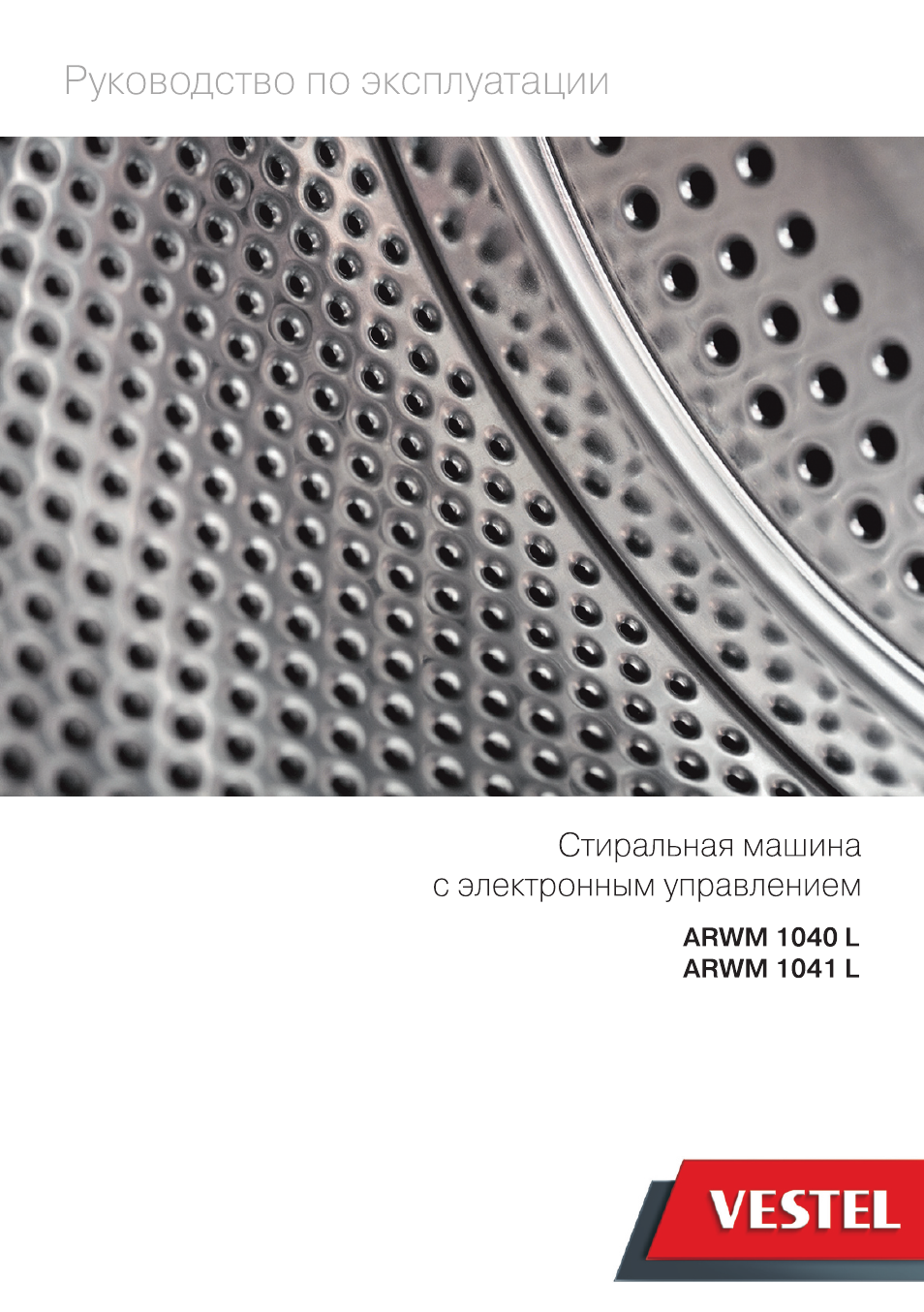

Руководство по эксплуатации

Civ\pdJ]bHdi9\ машина

с эле

1сгронным управлением

ARWM 1040L
ARWM 1041 L

VESTEL

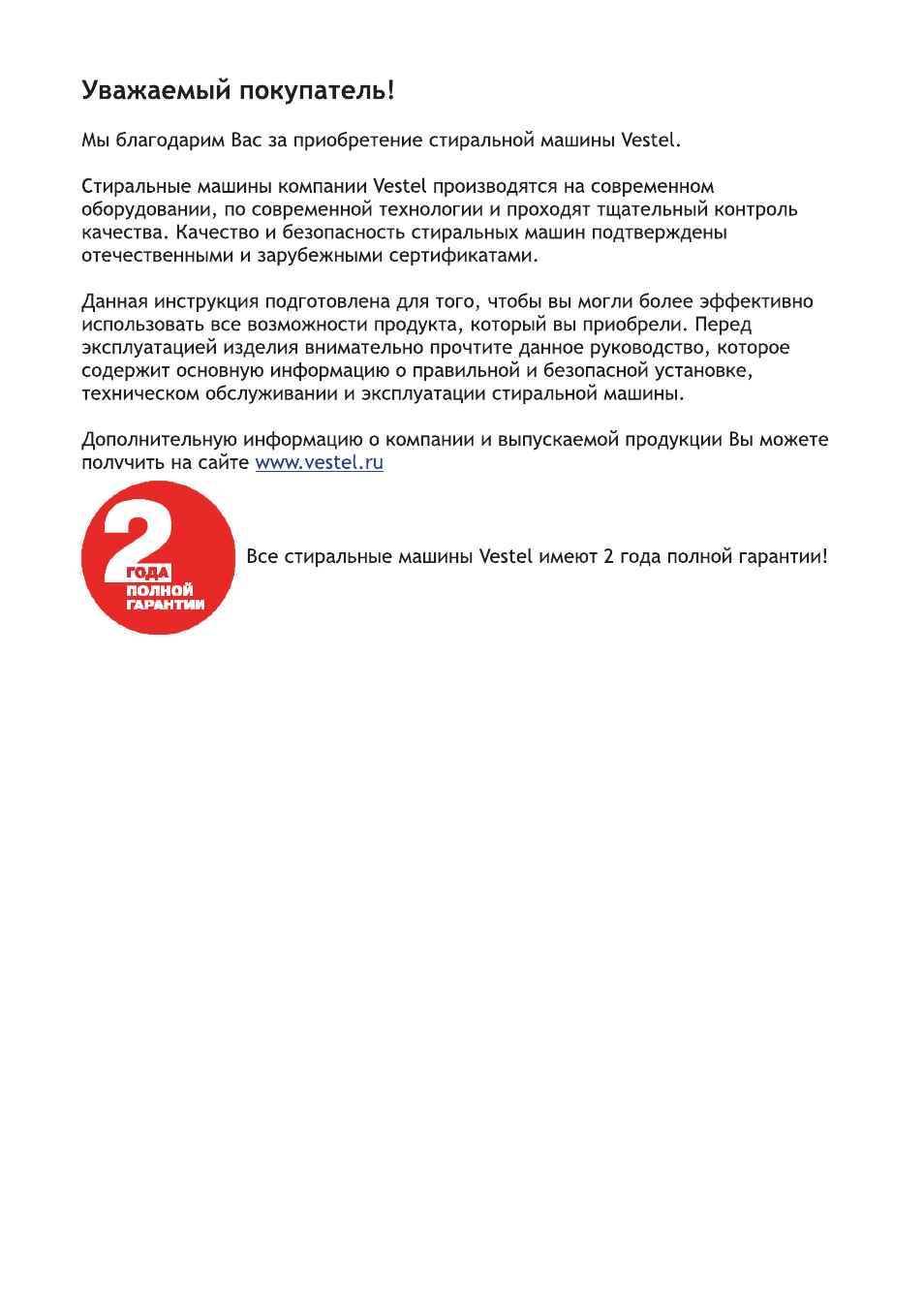

Уважаемый покупатель!

Мы благодарим Вас за приобретение стиральной машины Vestel.

Стиральные машины компании Vestel производятся на современном
оборудовании, по современной технологии и проходят тщательный контроль

качества. Качество и безопасность стиральных машин подтверждены

отечественными и зарубежными сертификатами.

Данная инструкция подготовлена для того, чтобы вы могли более эффективно

использовать все возможности продукта, который вы приобрели. Перед

эксплуатацией изделия внимательно прочтите данное руководство, которое
содержит основную информацию о правильной и безопасной установке,
техническом обслуживании и эксплуатации стиральной машины.

Дополнительную информацию о компании и выпускаемой продукции Вы можете

ПОЛУЧИТЬ на сайте www.vestel.ru

Все стиральные машины Vestel имеют 2 года полной гарантии!

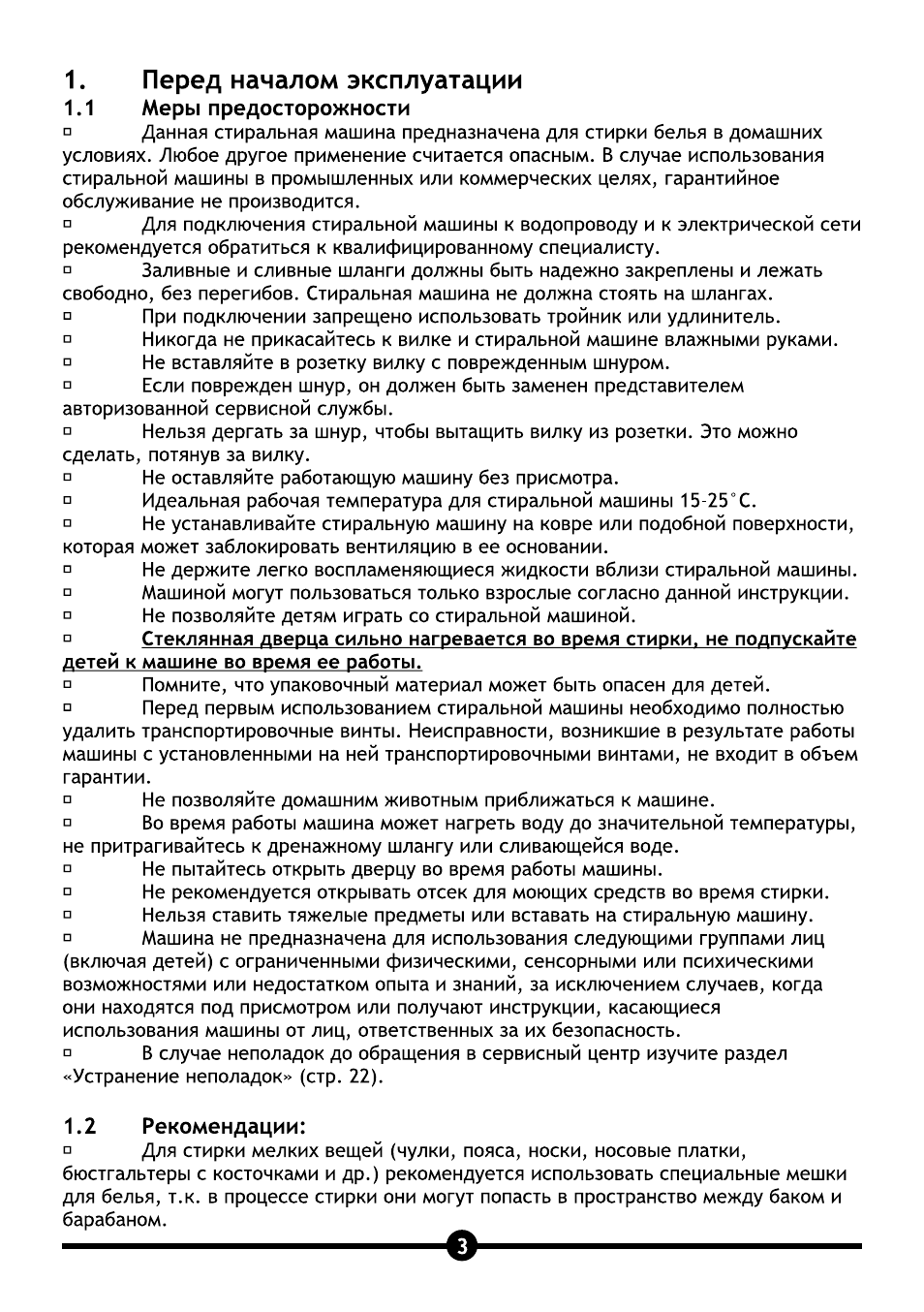

1.

Перед началом эксплуатации

1.1

Меры предосторожности

°

Данная стиральная машина предназначена для стирки

белья в домашних

условиях. Любое другое применение считается опасным. В случае использования

стиральной машины в промышленных или коммерческих целях, гарантийное
обслуживание не производится.

□

Для подключения стиральной машины к водопроводу и к электрической сети

рекомендуется обратиться к квалифицированному специалисту.
а Заливные и сливные шланги должны быть надежно закреплены и лежать

свободно, без перегибов. Стиральная машина не должна стоять на шлангах.

°

При подключении запрещено использовать тройник или удлинитель.

°

Никогда не прикасайтесь к вилке и стиральной машине влажными руками,

а

Не вставляйте в розетку вилку с поврежденным шнуром.

°

Если поврежден шнур, он должен быть заменен представителем

авторизованной сервисной службы.

°

Нельзя дергать за шнур, чтобы вытащить вилку из розетки. Это можно

сделать, потянув за вилку.

□

Не оставляйте работающую машину без присмотра.

°

Идеальная рабочая температура для стиральной машины 15-25° С.

а

Не устанавливайте стиральную машину на ковре или подобной поверхности,

которая может заблокировать вентиляцию в ее основании.
а

Не держите легко воспламеняющиеся жидкости вблизи стиральной машины.

° Машиной могут пользоваться только взрослые согласно данной инструкции.
°

Не позволяйте детям играть со стиральной машиной.

° Стеклянная дверца сильно нагревается во время

стирки

,

не подпускайте

детей к машине во время ее работы.

°

Помните, что упаковочный материал может быть опасен для детей.

°

Перед первым использованием стиральной машины необходимо полностью

удалить транспортировочные винты. Неисправности, возникшие в результате работы

машины с установленными на ней транспортировочными винтами, не входит в объем

гарантии.
°

Не позволяйте домашним животным приближаться к машине,

а

Во время работы машина может нагреть воду до значительной температуры,

не притрагивайтесь к дренажному шлангу или сливающейся воде,
а

Не пытайтесь открыть дверцу во время работы машины.

°

Не рекомендуется открывать отсек для моющих средств во время стирки.

°

Нельзя ставить тяжелые предметы или вставать на стиральную машину.

° Машина не предназначена для использования следующими группами лиц

(включая детей) с ограниченными физическими, сенсорными или психическими

возможностями или недостатком опыта и знаний, за исключением случаев, когда

они находятся под присмотром или получают инструкции, касающиеся

использования машины от лиц, ответственных за их безопасность.
°

В случае неполадок до обращения в сервисный центр изучите раздел

«Устранение неполадок» (стр. 22).

1.2

Рекомендации:

° Для стирки мелких вещей (чулки, пояса, носки, носовые платки,

бюстгальтеры с косточками и др.) рекомендуется использовать специальные мешки

для белья, т.к. в процессе стирки они могут попасть в пространство между баком и

барабаном.

°

Пожалуйста, не превышайте максимальный вес загрузки (см. программы

стирки в таблице 2, стр.18).

°

Рекомендуется выполнить первую стирку по программе 95°С (Белый хлопок)

без белья, засыпав стиральный порошок во 2-ой отсек ящика до отметки 1/2.

°

Если стиральный порошок или кондиционер долгое время находятся в

отсеке для стирального порошка, то при контакте с воздухом они могут засохнуть

или прилипнуть к внутренней поверхности. Поэтому засыпайте моющие средства
непосредственно перед стиркой.
°

Не используйте машину для химчистки. Если перед стиркой были

использованы химические вещества для выведения пятен, позаботьтесь о том, чтобы
их остатки были удалены с одежды.
°

Если вы не планируете использовать машину в течение длительного

времени, отключите её от сети электропитания и закройте кран подачи воды.
°

После стирки оставляйте дверцу стиральной машины приоткрытой не более

одного часа. Этого времени достаточно, чтобы дать внутренней части стиральной
машины высохнуть и предотвратить образование неприятных запахов. Если дверца
стиральной машины будет оставаться открытой дольше, крепление дверцы ослабнет,

что может привести к нарушению четкой фиксации замка.
а

В случае транспортировки при низких температурах перед эксплуатацией

стиральную машину необходимо выдержать не менее суток при комнатной
температуре.

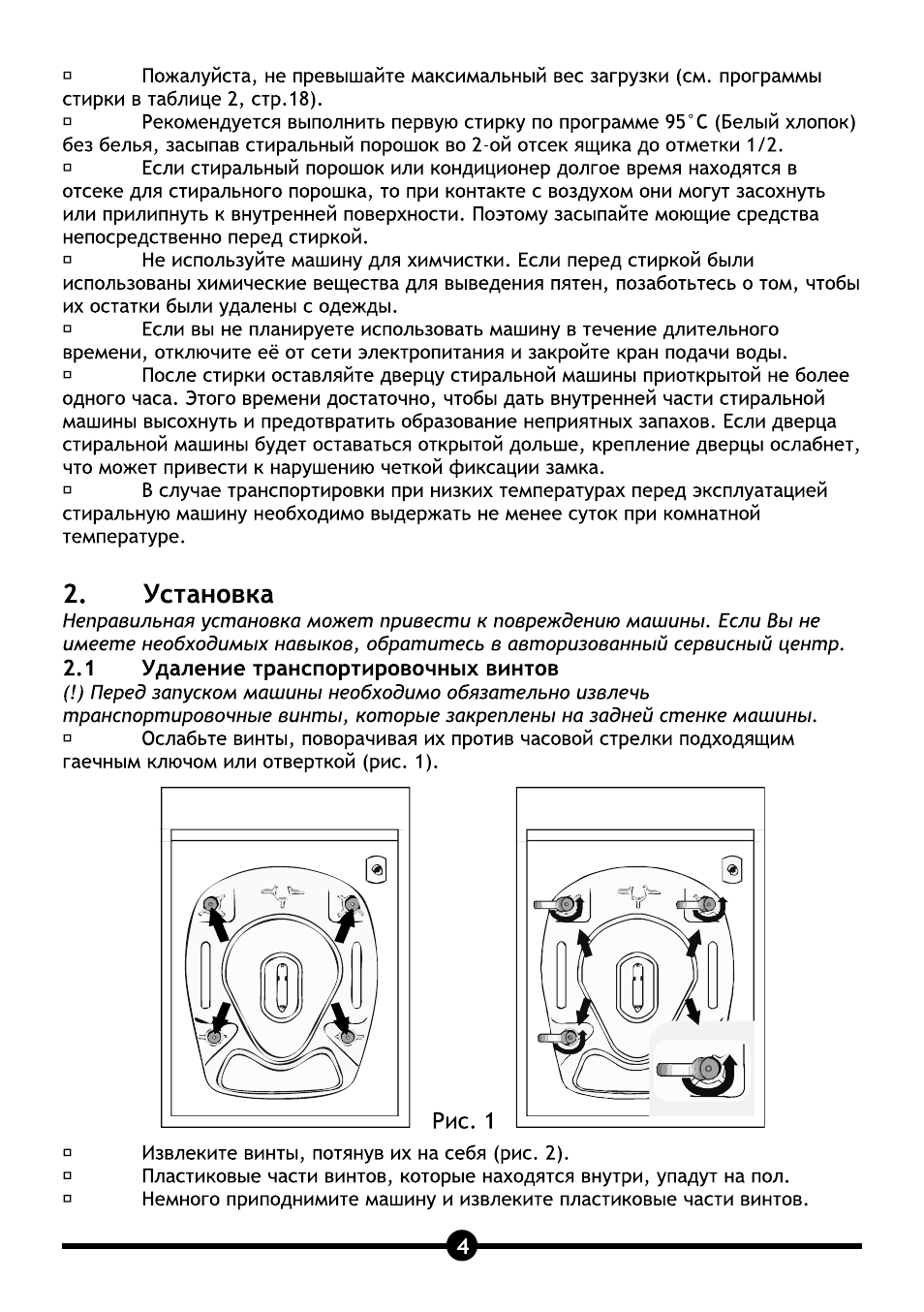

2.

Установка

Неправильная установка может привести к повреждению машины. Если Вы не

имеете необходимых навыков, обратитесь в авторизованный сервисный центр.
2.1

Удаление транспортировочных винтов

(!) Перед запуском машины необходимо обязательно извлечь

транспортировочные винты, которые закреплены на задней стенке машины.

°

Ослабьте винты, поворачивая их против часовой стрелки подходящим

гаечным ключом или отверткой (рис. 1).

Извлеките винты, потянув их на себя (рис. 2).
Пластиковые части винтов, которые находятся внутри, упадут на пол.
Немного приподнимите машину и извлеките пластиковые части винтов.

°

Если выпадут на пол не все пластиковые детали, которые крепились на

задней стенке, откройте дверцу машины и руками вращайте барабан до тех пор,

пока не выпадут оставшиеся пластиковые детали. Соберите с пола все упавшие

детали винтов.

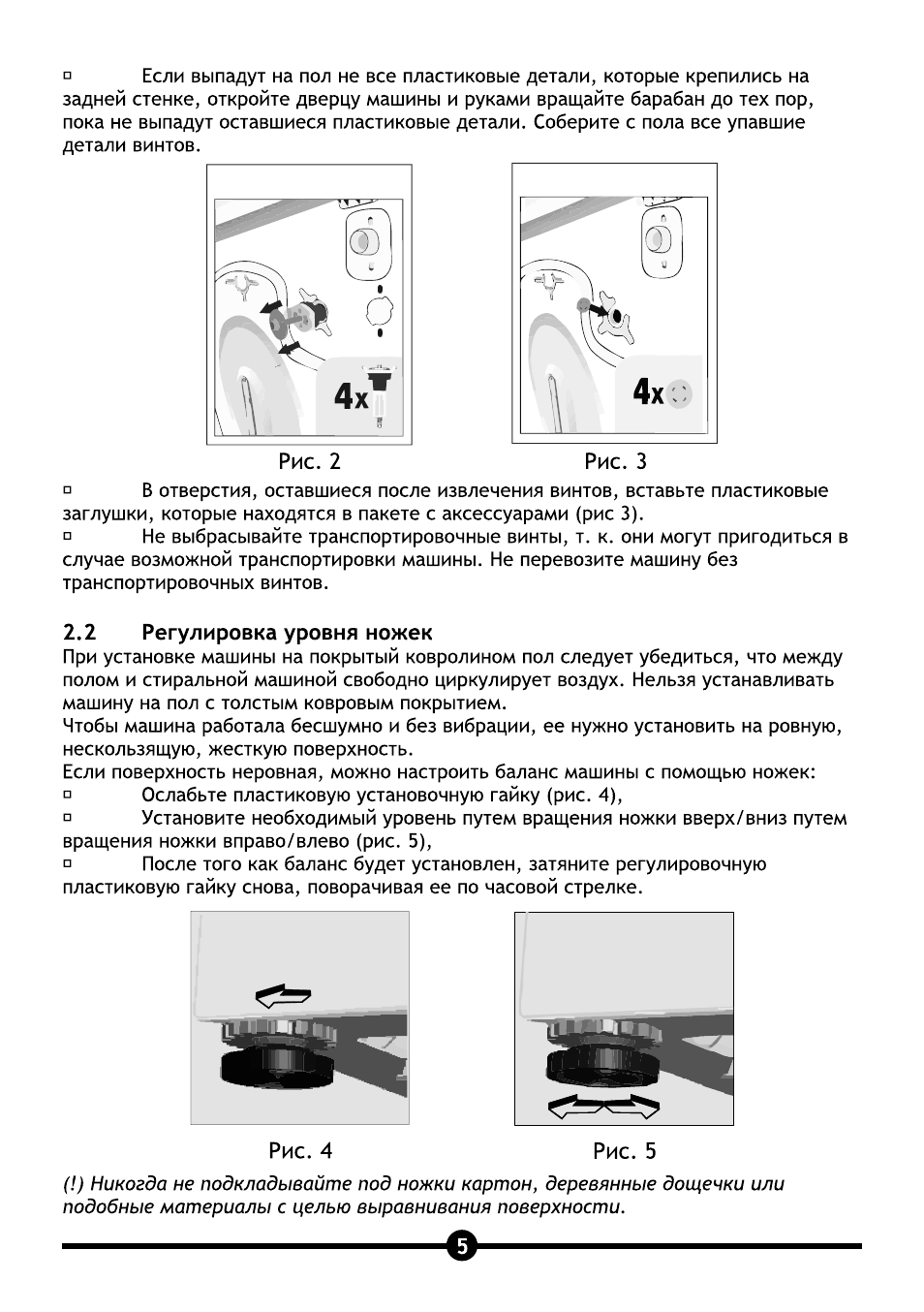

Рис. 2

а

В отверстия, оставшиеся после извлечения винтов, вставьте пластиковые

заглушки, которые находятся в пакете с аксессуарами (рис 3).

а

Не выбрасывайте транспортировочные винты, т. к. они могут пригодиться в

случае возможной транспортировки машины. Не перевозите машину без
транспортировочных винтов.

2.2

Регулировка уровня ножек

При установке машины на покрытый ковролином пол следует убедиться, что между
полом и стиральной машиной свободно циркулирует воздух. Нельзя устанавливать

машину на пол с толстым ковровым покрытием.

Чтобы машина работала бесшумно и без вибрации, ее нужно установить на ровную,
нескользящую, жесткую поверхность.
Если поверхность неровная, можно настроить баланс машины с помощью ножек:
°

Ослабьте пластиковую установочную гайку (рис. 4),

° Установите необходимый уровень путем вращения ножки вверх/вниз путем
вращения ножки вправо/влево (рис. 5),
°

После того как баланс будет установлен, затяните регулировочную

пластиковую гайку снова, поворачивая ее по часовой стрелке.

Рис. 4

Рис. 5

(!) Никогда не подкладывайте под ножки картон, деревянные дощечки или

подобные материалы с целью выравнивания поверхности.

3 подключение к электросети, 4 подключение к системе водоснабжения, Подключение к электросети

Подключение к системе водоснабжения Чат поддержки

• Изображение
• Текст

2.3

Подключение к электросети

° Стиральная машина работает при напряжении 220-240 В, 50 Гц.
п Специальная заземленная вилка присоединяется к сетевому шнуру машины.

Эта вилка должна вставляться в заземленную розетку на 16 Ампер. При этом

предохранитель подающей электрической цепи должен быть также рассчитан на 16

Ампер. Если в Вашем доме нет таких розеток, вызовите специалиста-электрика для

их установки.
° Работа машины при низком напряжении сократит ее срок службы и

ограничит ее возможности.

Производитель не несет никакой ответственности за любой ущерб, который

может быть нанесен в случае использования цепи питания без заземления.

2.4

Подключение к системе водоснабжения

°

Прежде чем подключать машину к системе водоснабжения, проверьте

водяные шланги на предмет износа. Не используйте старые/изношенные шланги
подачи воды.

о

Ваша машина имеет одно отверстие для забора холодной воды.

° Чтобы избежать протекания воды в узлах соединения, в комплект поставки
включена 1 прокладка. Установите ее на тот конец шланга, который присоединяется
к системе водоснабжения (крану).
° Присоедините тот конец водозаборного шланга, на котором расположена

белая насадка к белому фильтру водозабора на задней стенке стиральной машины. В
случае, если Вы не уверены в своих действиях, вызовите для выполнения работ

квалифицированного водопроводчика.
° Наиболее эффективным напором воды для успешной работы Вашей машины

является напор в 1-10 бар (0,1-1,0 МПа). Давление в 1 бар обозначает, что за одну
минуту через полностью открытый кран проходит 8 литров воды. Максимально
допустимое давление на выходе 1,0 МПа.

о

После выполнения всех подключений проверьте систему водозабора на

предмет отсутствия утечек путем полного открытия крана,
п Убедитесь в том, что шланги не запутаны, отсутствуют разрывы и
повреждения.
° Откройте кран забора воды на

У

а

.

Входное отверстие для подачи

холодной воды (белый клапан фильтра).

5 подключение к системе водоотвода, Описание стиральной машины, 1 технические данные

Подключение к системе водоотвода Чат поддержки

• Изображение
• Текст

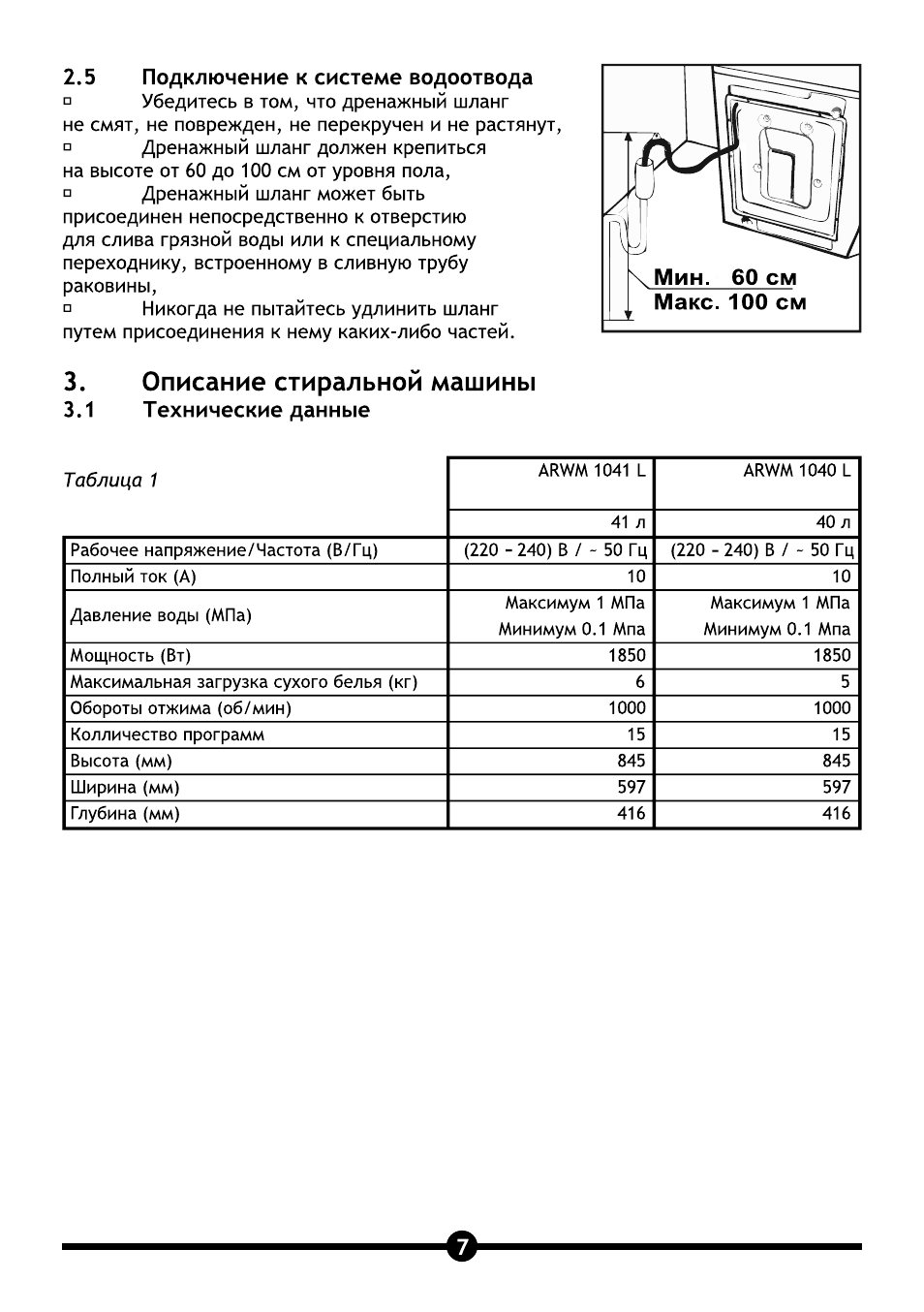

2.5

Подключение к системе водоотвода

° Убедитесь в том, что дренажный шланг
не смят, не поврежден, не перекручен и не растянут,
°

Дренажный шланг должен крепиться

на высоте от 60 до 100 см от уровня пола,
°

Дренажный шланг может быть

присоединен непосредственно к отверстию

для слива грязной воды или к специальному

переходнику, встроенному в сливную трубу
раковины,
°

Никогда не пытайтесь удлинить шланг

путем присоединения к нему каких-либо частей.

3.

Описание стиральной машины

3.1

Технические данные

Таблица 1

ARWM 1041 L

ARWM 1040 L

41 л

40 л

Рабочее напряжение/Частота (В/Гц)

(220 — 240) В / — 50 Гц

(220 — 240) В / — 50 Гц

Полный ток (А)

10

10

Давление воды (МПа)

Максимум 1 МПа

Максимум 1 МПа

Минимум 0.1 Мпа

Минимум 0.1 Мпа

Мощность (Вт)

1850

1850

Максимальная загрузка сухого белья (кг)

6

5

Обороты отжима (об/мин)

1000

1000

Колличество программ

15

15

Высота (мм)

845

845

Ширина (мм)

597

597

Глубина (мм)

416

416

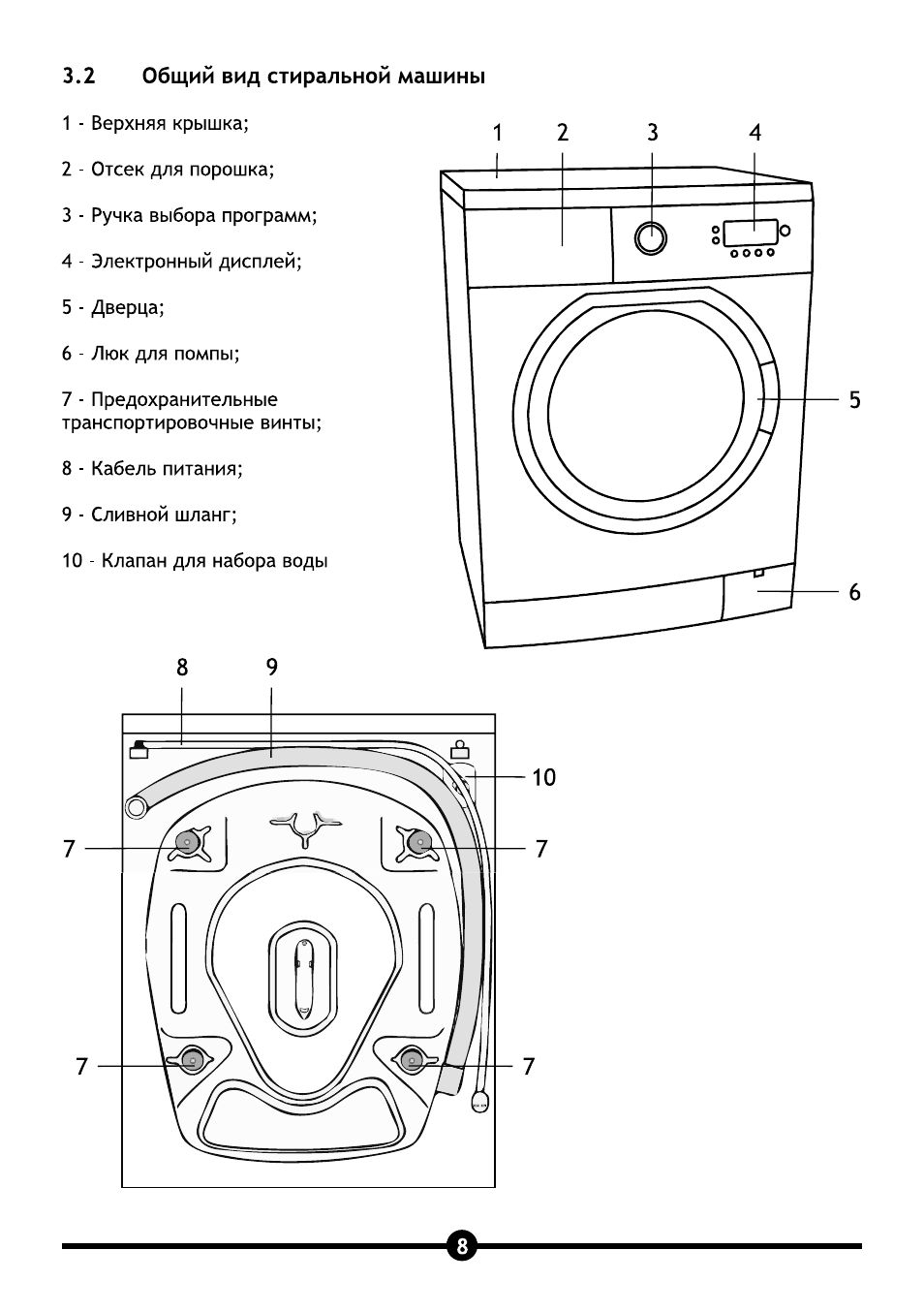

3.2

Общий вид стиральной машины

1 — Верхняя крышка;

2 — Отсек для порошка;

3 — Ручка выбора программ;

4 — Электронный дисплей;

5 — Дверца;

6 — Люк для помпы;

7 — Предохранительные

транспортировочные винты;

8 — Кабель питания;

9 — Сливной шланг;

10 — Клапан для набора воды
