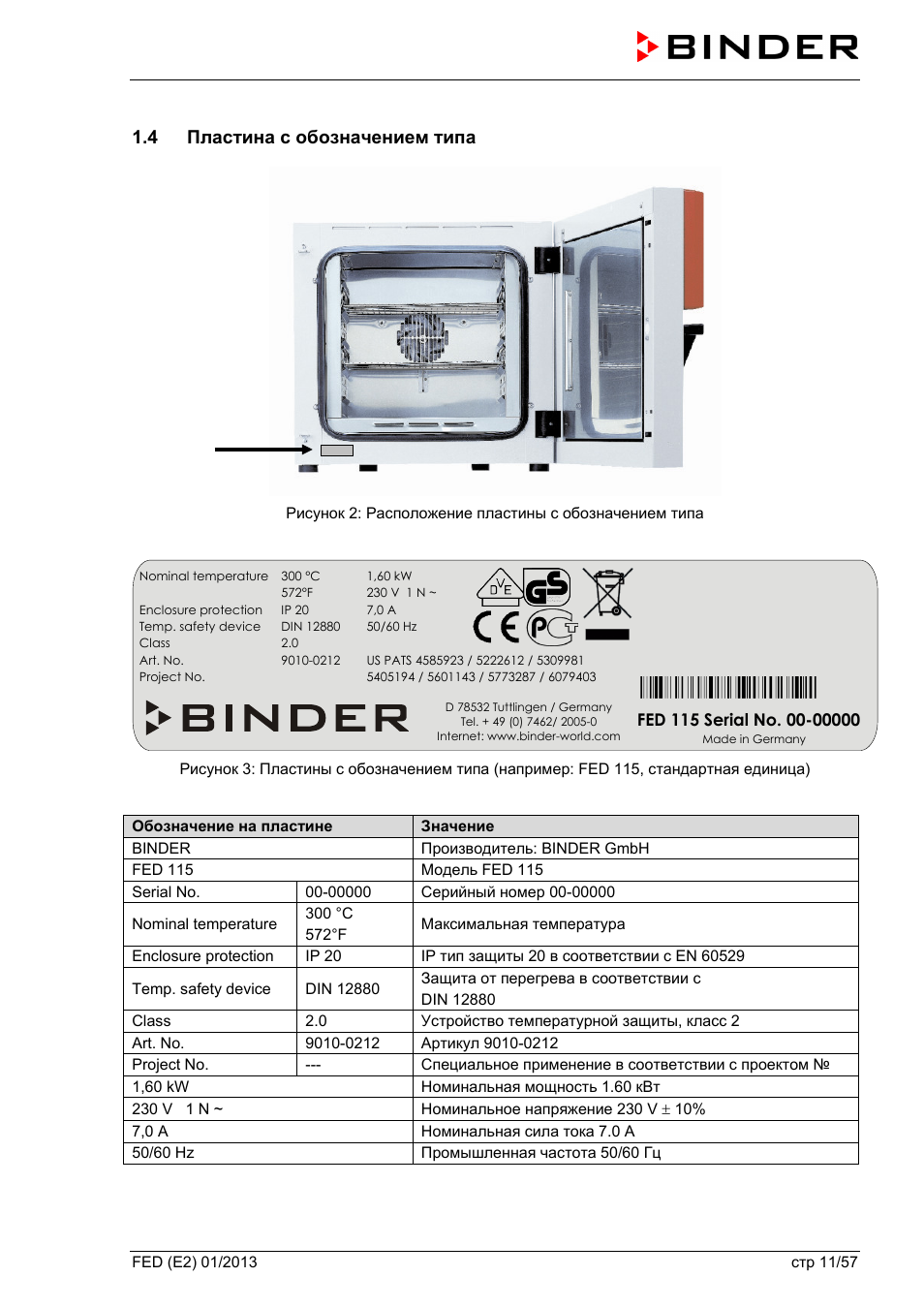

1.4 Пластина с обозначением типа

Рисунок 2: Расположение пластины с обозначением типа

Рисунок 3: Пластины с обозначением типа (например: FED 115, стандартная единица)

Обозначение на пластине

Значение

BINDER

Производитель: BINDER GmbH

FED 115

Модель FED 115

Serial No.

00-00000

Серийный номер 00-00000

Nominal temperature

300 °C
572°F

Максимальная температура

Enclosure protection

IP 20

IP тип защиты 20 в соответствии с EN 60529

Temp. safety device

DIN 12880

Защита от перегрева в соответствии с
DIN 12880

Class

2.0

Устройство температурной защиты, класс 2

Art. No.

9010-0212

Артикул 9010-0212

Project No.

—

Специальное применение в соответствии с проектом №

1,60 kW

Номинальная мощность 1.60 кВт

230 V 1 N ~

Номинальное напряжение 230 V ± 10%

7,0 A

Номинальная сила тока 7.0 A

50/60 Hz

Промышленная частота 50/60 Гц

Nominal temperature 300 °C

1,60 kW

572°F

230 V 1 N ~

Enclosure protection

Temp. safety device

IP 20

DIN 12880

7,0 A

50/60 Hz

Class

2.0

Art. No.

9010-0212

US PATS 4585923 / 5222612 / 5309981

Project No.

5405194 / 5601143 / 5773287 / 6079403

D 78532 Tuttlingen / Germany

Tel. + 49 (0) 7462/ 2005-0

Internet: www.binder-world.com

FED 115 Serial No. 00-00000

Made in Germany

FED (E2) 01/2013

стр 12/57

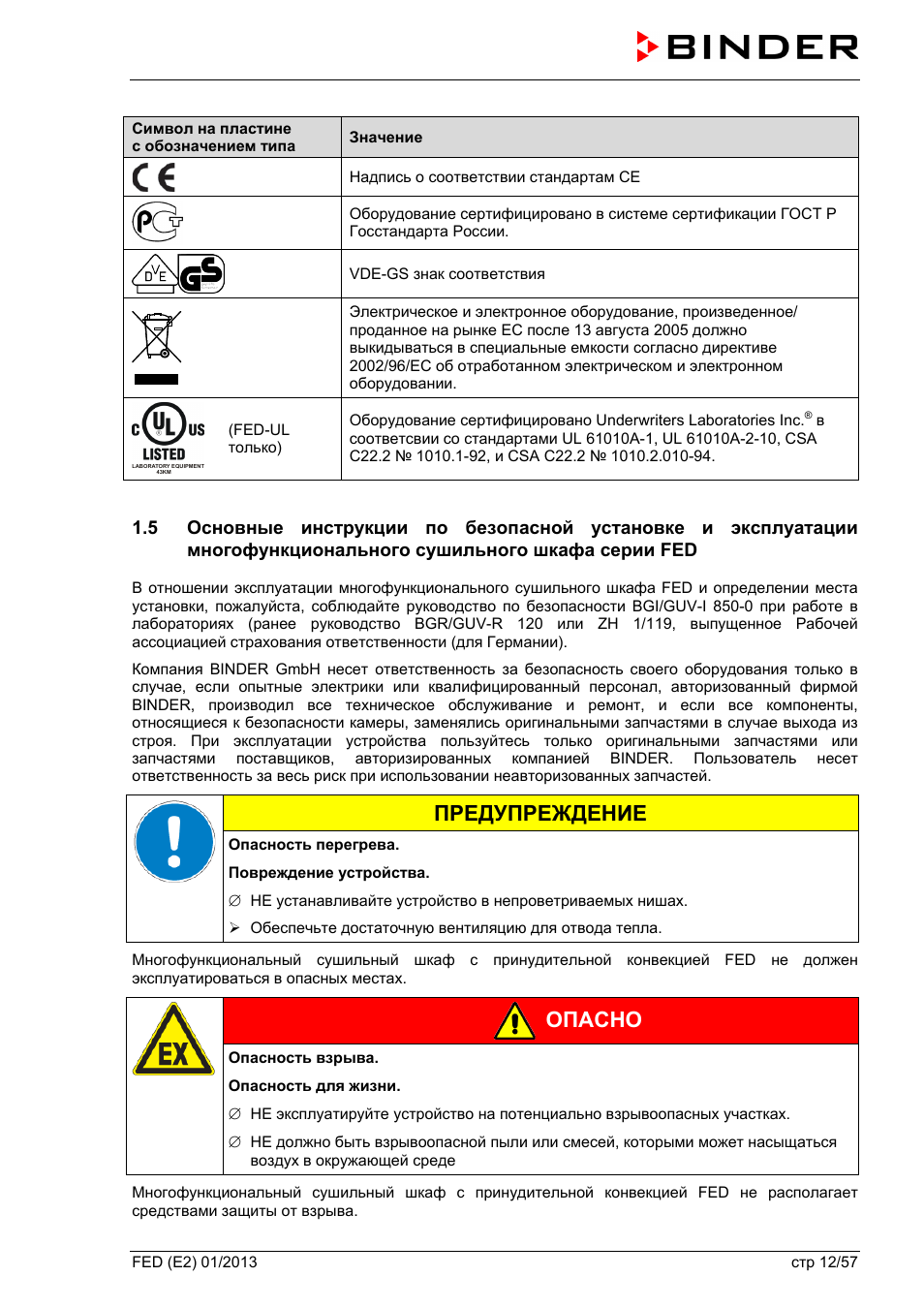

Символ на пластине

с обозначением типа

Значение

Надпись о соответствии стандартам СЕ

Оборудование сертифицировано в системе сертификации ГОСТ Р

Госстандарта России.

VDE-GS знак соответствия

Электрическое и электронное оборудование, произведенное/

проданное на рынке ЕС после 13 августа 2005 должно

выкидываться в специальные емкости согласно директиве

2002/96/EC об отработанном электрическом и электронном

оборудовании.

LABORATORY EQUIPMENT

43KM

(FED-UL

только)

Оборудование сертифицировано Underwriters Laboratories Inc.

®

в

соответсвии со стандартами UL 61010A-1, UL 61010A-2-10, CSA

C22.2 № 1010.1-92, и CSA C22.2 № 1010.2.010-94.

1.5 Основные инструкции по безопасной установке и эксплуатации

многофункционального сушильного шкафа серии FED

В отношении эксплуатации многофункционального сушильного шкафа FED и определении места

установки, пожалуйста, соблюдайте руководство по безопасности BGI/GUV-I 850-0 при работе в

лабораториях (ранее руководство BGR/GUV-R 120 или ZH 1/119, выпущенное Рабочей

ассоциацией страхования ответственности (для Германии).
Компания BINDER GmbH несет ответственность за безопасность своего оборудования только в

случае, если опытные электрики или квалифицированный персонал, авторизованный фирмой

BINDER, производил все техническое обслуживание и ремонт, и если все компоненты,

относящиеся к безопасности камеры, заменялись оригинальными запчастями в случае выхода из

строя. При эксплуатации устройства пользуйтесь только оригинальными запчастями или

запчастями поставщиков, авторизированных компанией BINDER. Пользователь несет

ответственность за весь риск при использовании неавторизованных запчастей.

ПРЕДУПРЕЖДЕНИЕ

Опасность перегрева.
Повреждение устройства.
∅

НЕ устанавливайте устройство в непроветриваемых нишах.



Обеспечьте достаточную вентиляцию для отвода тепла.

Многофункциональный сушильный шкаф с принудительной конвекцией FED не должен

эксплуатироваться в опасных местах.

ОПАСНО

Опасность взрыва.
Опасность для жизни.
∅

НЕ эксплуатируйте устройство на потенциально взрывоопасных участках.

∅

НЕ должно быть взрывоопасной пыли или смесей, которыми может насыщаться

воздух в окружающей среде

Многофункциональный сушильный шкаф с принудительной конвекцией FED не располагает

средствами защиты от взрыва.

FED (E2) 01/2013

стр 13/57

ОПАСНО

Опасность взрыва.
Опасность для жизни.
∅

Не вносить легко воспламеняющиеся или взрывоопасные вещества при рабочей

температуре во внутреннюю камеру сушильного шкафа.

∅

НЕ должно образовываться взрывоопасных смесей внутри камеры.

Любой растворитель, содержащийся в загружаемом материале, не должен быть взрывоопасным

или легко воспламеняющимся. То есть, независимо от концентрации раствора в паровой комнате,

не должно образовываться никакой взрывоопасной смеси с воздухом. Температура внутри камеры

должна быть ниже температуры воспламенения или точки сублимации загружаемого материала.

Перед помещением материла в сушильный шкаф, узнайте о физических и химических свойствах

загружаемого материала, а также о содержащейся в нем жидкости и о ее возможной реакции на

воздействие дополнительной тепловой энергией.
Будьте осведомлены о потенциальных рисках для здоровья, которые несут загружаемый

материал, содержащаяся в нем жидкость или продукты химический реакций, которые могут

возникнуть во время температурного процесса. Принимайте адекватные меры для исключения

таких рисков перед запуском многофункционального сушильного шкафа в эксплуатацию.

ОПАСНО

Опасность поражения током.
Опасность для жизни.
∅

НЕ допускайте попадания или конденсации влаги на поверхности устройства во

время эксплуатации или технического обслуживания.

Многофункциональные сушильные шкафы FED были произведены в соответствии с требованиями

VDE и тщательно протестированы в соответствии с VDE 0411-1 (IEC 61010-1).

ПРЕДУПРЕЖДЕНИЕ

Внутренняя камера, выхлопной патрубок, окно в двери (опция), уплотнитель

двери и порты доступа становятся горячими во время эксплуатации.
Опасность получения ожога.
∅

Не прикасайтесь к внутренним поверхностям, выхлопному патрубку, уплотнитель

двери, портам доступа или загружаемому материалу во время эксплуатации.

1.6 Предназначение

Многофункциональные сушильные шкафы серии FED применяются для сушки и термической

обработки твердого или размельченного загружаемого вещества, также сыпучего материала при

помощи подвода тепла. Содержащийся раствор не должен быть взрывоопасным или

воспламеняющимся. Смесь любого компонента загружаемого материала с воздухом НЕ должна

быть взрывоопасной. Рабочая температура должна быть ниже температуры воспламенения или

точки сублимации загружаемого материала. Многофункциональные сушильные шкафы серий FED

могут быть использованы для сушки например, стекло.
Другие применения не одобряются.
Не используйте устройство для сушки, если высвобождается большое количество пара, ведущего

к конденсации.

Вследствие наличия специальных требований Директивы Медицинских Устройств

(MDD), эти печи не предназначены для стерилизации медицинских инструментов, что

определено директивой 93/42/EWG.

Исходя из инструкций этого руководства для пользователя проведение регулярного

технического обслуживания (Глава 9) является неотъемлемой частью правильной

эксплуатации.

FED (E2) 01/2013

стр 14/57

Загружаемый материал не должен содержать никаких разъедающих компонентов,

которые могут повредить деталям камеры. В частности, кислот и галогенидов. Любые

коррозионные повреждения, вызванные такими ингредиентами, исключаются из зоны

ответственности BINDER GmbH.

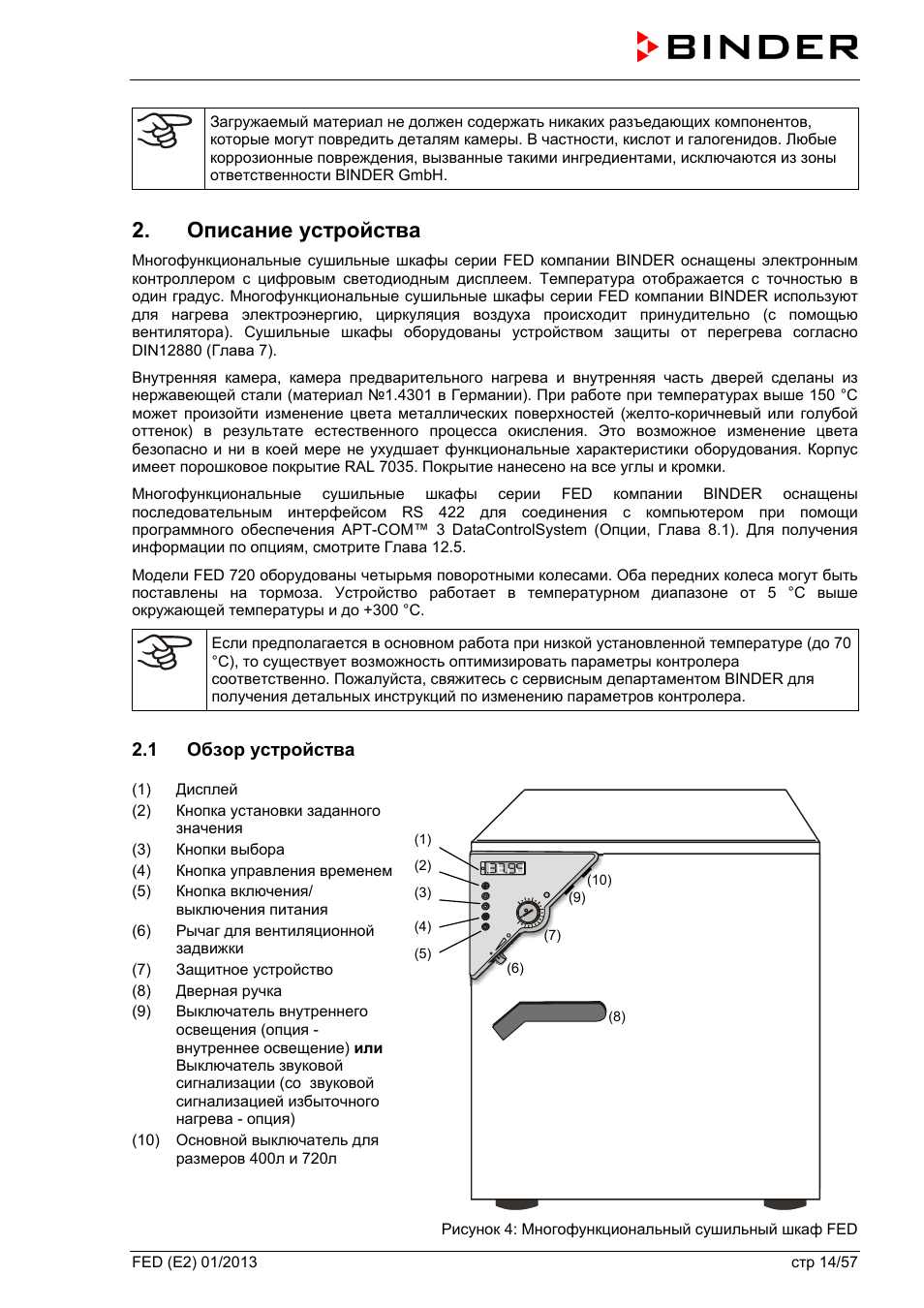

2.

Описание устройства

Многофункциональные сушильные шкафы серии FED компании BINDER оснащены электронным

контроллером с цифровым светодиодным дисплеем. Температура отображается с точностью в

один градус. Многофункциональные сушильные шкафы серии FED компании BINDER используют

для нагрева электроэнергию, циркуляция воздуха происходит принудительно (с помощью

вентилятора). Сушильные шкафы оборудованы устройством защиты от перегрева согласно

DIN12880 (Глава 7).
Внутренняя камера, камера предварительного нагрева и внутренняя часть дверей сделаны из

нержавеющей стали (материал №1.4301 в Германии). При работе при температурах выше 150 °С

может произойти изменение цвета металлических поверхностей (желто-коричневый или голубой

оттенок) в результате естественного процесса окисления. Это возможное изменение цвета

безопасно и ни в коей мере не ухудшает функциональные характеристики оборудования. Корпус

имеет порошковое покрытие RAL 7035. Покрытие нанесено на все углы и кромки.

Многофункциональные сушильные шкафы серии FED компании BINDER оснащены

последовательным интерфейсом RS 422 для соединения с компьютером при помощи

программного обеспечения APT-COM™ 3 DataControlSystem (Опции, Глава 8.1). Для получения

информации по опциям, смотрите Глава 12.5.
Модели FED 720 оборудованы четырьмя поворотными колесами. Оба передних колеса могут быть

поставлены на тормоза. Устройство работает в температурном диапазоне от 5 °C выше

окружающей температуры и до +300 °C.

Если предполагается в основном работа при низкой установленной температуре (до 70

°C), то существует возможность оптимизировать параметры контролера

соответственно. Пожалуйста, свяжитесь с сервисным департаментом BINDER для

получения детальных инструкций по изменению параметров контролера.

2.1 Обзор устройства

(1) Дисплей
(2) Кнопка установки заданного

значения

(3) Кнопки выбора
(4) Кнопка управления временем
(5) Кнопка включения/

выключения питания

(6) Рычаг для вентиляционной

задвижки

(7) Защитное устройство
(8) Дверная ручка
(9) Выключатель внутреннего

освещения (опция —

внутреннее освещение)

или

Выключатель звуковой

сигнализации (со звуковой

сигнализацией избыточного

нагрева — опция)

(10) Основной выключатель для

размеров 400л и 720л

Рисунок 4: Многофункциональный сушильный шкаф FED

(6)

(9)

(7)

(8)

(10)

(1)

(2)

(3)

(4)

(5)

FED (E2) 01/2013

стр 15/57

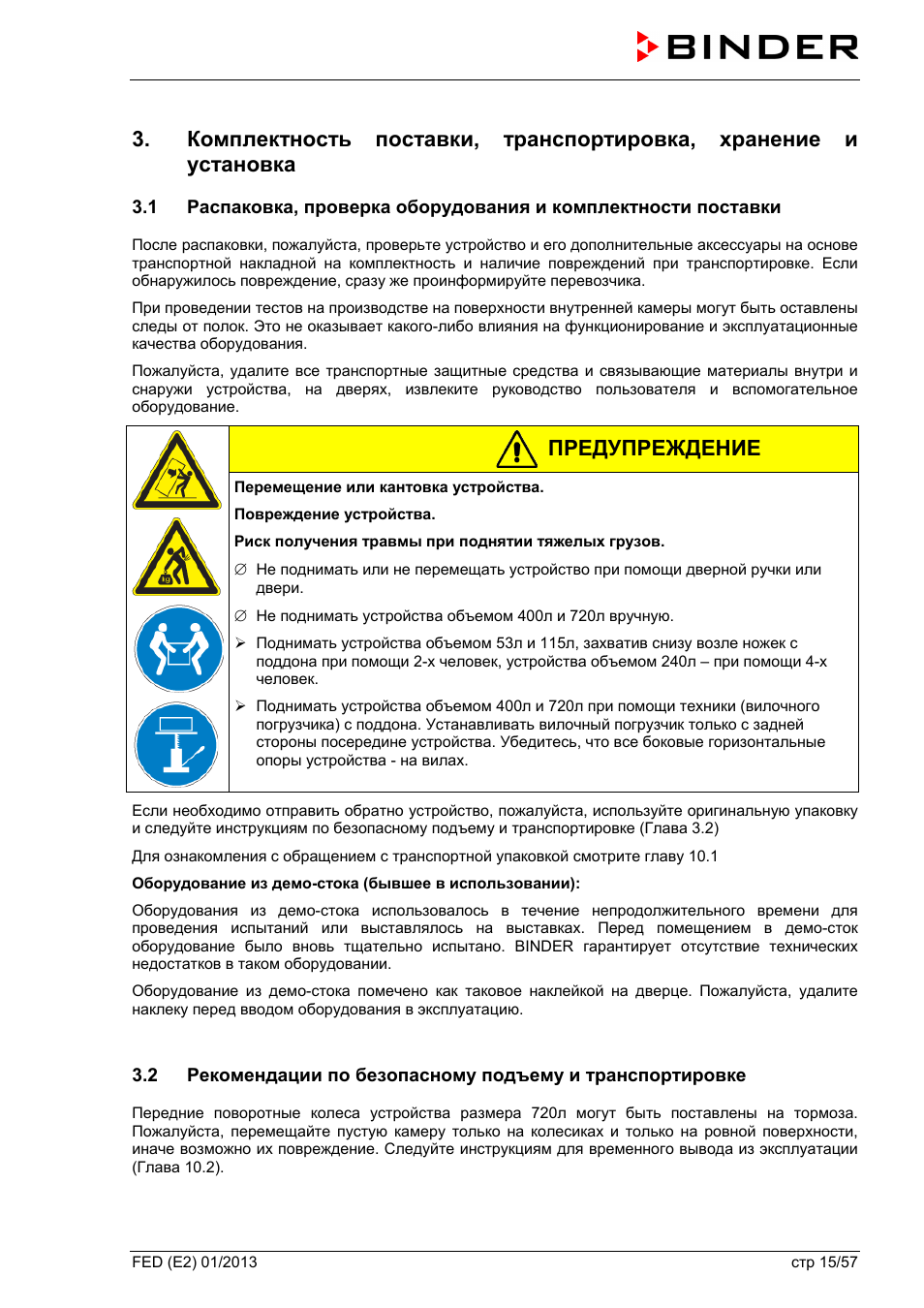

3.

Комплектность поставки, транспортировка, хранение и

установка

3.1 Распаковка, проверка оборудования и комплектности поставки

После распаковки, пожалуйста, проверьте устройство и его дополнительные аксессуары на основе

транспортной накладной на комплектность и наличие повреждений при транспортировке. Если

обнаружилось повреждение, сразу же проинформируйте перевозчика.
При проведении тестов на производстве на поверхности внутренней камеры могут быть оставлены

следы от полок. Это не оказывает какого-либо влияния на функционирование и эксплуатационные

качества оборудования.
Пожалуйста, удалите все транспортные защитные средства и связывающие материалы внутри и

снаружи устройства, на дверях, извлеките руководство пользователя и вспомогательное

оборудование.

ПРЕДУПРЕЖДЕНИЕ

Перемещение или кантовка устройства.
Повреждение устройства.
Риск получения травмы при поднятии тяжелых грузов.
∅

Не поднимать или не перемещать устройство при помощи дверной ручки или

двери.

∅

Не поднимать устройства объемом 400л и 720л вручную.



Поднимать устройства объемом 53л и 115л, захватив снизу возле ножек с

поддона при помощи 2-х человек, устройства объемом 240л – при помощи 4-х

человек.



Поднимать устройства объемом 400л и 720л при помощи техники (вилочного

погрузчика) с поддона. Устанавливать вилочный погрузчик только с задней

стороны посередине устройства. Убедитесь, что все боковые горизонтальные

опоры устройства — на вилах.

Если необходимо отправить обратно устройство, пожалуйста, используйте оригинальную упаковку

и следуйте инструкциям по безопасному подъему и транспортировке (Глава 3.2)
Для ознакомления с обращением с транспортной упаковкой смотрите главу 10.1
Оборудование из демо-стока (бывшее в использовании):
Оборудования из демо-стока использовалось в течение непродолжительного времени для

проведения испытаний или выставлялось на выставках. Перед помещением в демо-сток

оборудование было вновь тщательно испытано. BINDER гарантирует отсутствие технических

недостатков в таком оборудовании.
Оборудование из демо-стока помечено как таковое наклейкой на дверце. Пожалуйста, удалите

наклеку перед вводом оборудования в эксплуатацию.

3.2 Рекомендации по безопасному подъему и транспортировке

Передние поворотные колеса устройства размера 720л могут быть поставлены на тормоза.

Пожалуйста, перемещайте пустую камеру только на колесиках и только на ровной поверхности,

иначе возможно их повреждение. Следуйте инструкциям для временного вывода из эксплуатации

(Глава 10.2).

FED (E2) 01/2013

стр 16/57

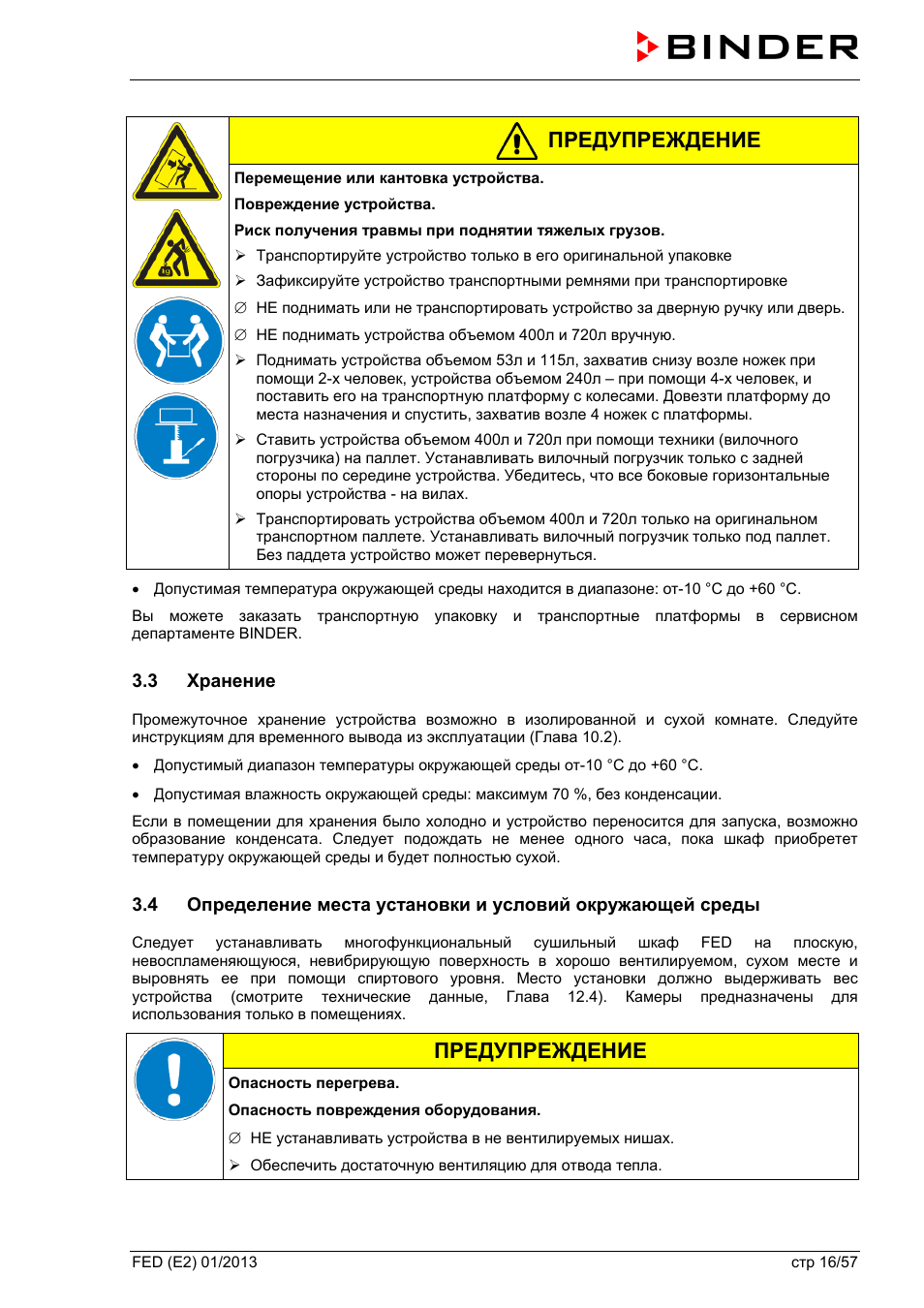

ПРЕДУПРЕЖДЕНИЕ

Перемещение или кантовка устройства.
Повреждение устройства.
Риск получения травмы при поднятии тяжелых грузов.


Транспортируйте устройство только в его оригинальной упаковке



Зафиксируйте устройство транспортными ремнями при транспортировке

∅

НЕ поднимать или не транспортировать устройство за дверную ручку или дверь.

∅

НЕ поднимать устройства объемом 400л и 720л вручную.



Поднимать устройства объемом 53л и 115л, захватив снизу возле ножек при

помощи 2-х человек, устройства объемом 240л – при помощи 4-х человек, и

поставить его на транспортную платформу с колесами. Довезти платформу до

места назначения и спустить, захватив возле 4 ножек с платформы.



Ставить устройства объемом 400л и 720л при помощи техники (вилочного

погрузчика) на паллет. Устанавливать вилочный погрузчик только с задней

стороны по середине устройства. Убедитесь, что все боковые горизонтальные

опоры устройства — на вилах.



Транспортировать устройства объемом 400л и 720л только на оригинальном

транспортном паллете. Устанавливать вилочный погрузчик только под паллет.

Без паддета устройство может перевернуться.

•

Допустимая температура окружающей среды находится в диапазоне: от-10 °C до +60 °C.

Вы можете заказать транспортную упаковку и транспортные платформы в сервисном

департаменте BINDER.

3.3 Хранение

Промежуточное хранение устройства возможно в изолированной и сухой комнате. Следуйте

инструкциям для временного вывода из эксплуатации (Глава 10.2).
•

Допустимый диапазон температуры окружающей среды от-10 °C до +60 °C.

•

Допустимая влажность окружающей среды: максимум 70 %, без конденсации.

Если в помещении для хранения было холодно и устройство переносится для запуска, возможно

образование конденсата. Следует подождать не менее одного часа, пока шкаф приобретет

температуру окружающей среды и будет полностью сухой.

3.4 Определение места установки и условий окружающей среды

Следует устанавливать многофункциональный сушильный шкаф FED на плоскую,

невоспламеняющуюся, невибрирующую поверхность в хорошо вентилируемом, сухом месте и

выровнять ее при помощи спиртового уровня. Место установки должно выдерживать вес

устройства (смотрите технические данные, Глава 12.4). Камеры предназначены для

использования только в помещениях.

ПРЕДУПРЕЖДЕНИЕ

Опасность перегрева.
Опасность повреждения оборудования.
∅

НЕ устанавливать устройства в не вентилируемых нишах.



Обеспечить достаточную вентиляцию для отвода тепла.

FED (E2) 01/2013

стр 17/57

•

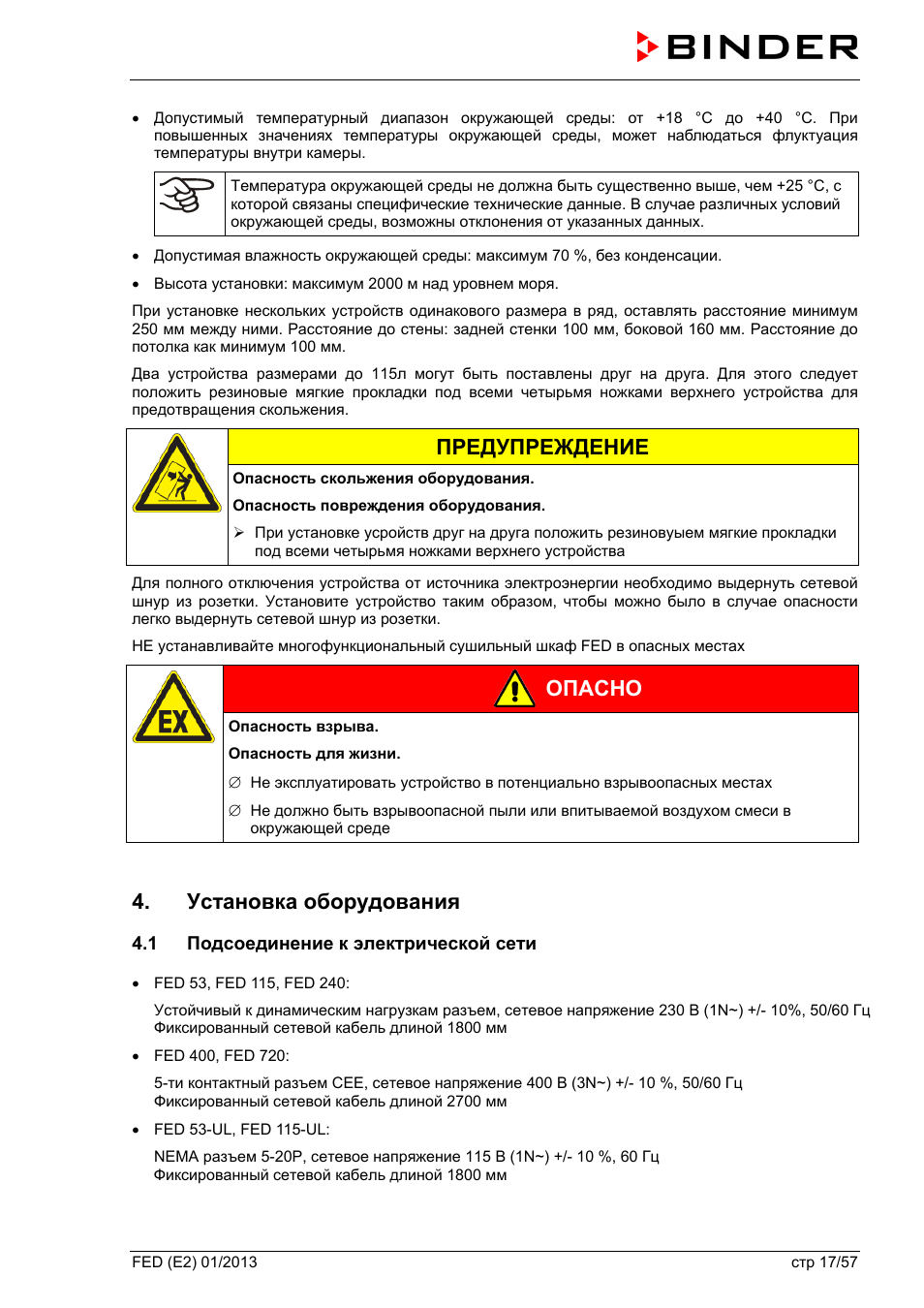

Допустимый температурный диапазон окружающей среды: от +18 °C до +40 °C. При

повышенных значениях температуры окружающей среды, может наблюдаться флуктуация

температуры внутри камеры.

Температура окружающей среды не должна быть существенно выше, чем +25 °C, с

которой связаны специфические технические данные. В случае различных условий

окружающей среды, возможны отклонения от указанных данных.

•

Допустимая влажность окружающей среды: максимум 70 %, без конденсации.

•

Высота установки: максимум 2000 м над уровнем моря.

При установке нескольких устройств одинакового размера в ряд, оставлять расстояние минимум

250 мм между ними. Расстояние до стены: задней стенки 100 мм, боковой 160 мм. Расстояние до

потолка как минимум 100 мм.
Два устройства размерами до 115л могут быть поставлены друг на друга. Для этого следует

положить резиновые мягкие прокладки под всеми четырьмя ножками верхнего устройства для

предотвращения скольжения.

ПРЕДУПРЕЖДЕНИЕ

Опасность скольжения оборудования.
Опасность повреждения оборудования.


При установке усройств друг на друга положить резиновуыем мягкие прокладки

под всеми четырьмя ножками верхнего устройства

Для полного отключения устройства от источника электроэнергии необходимо выдернуть сетевой

шнур из розетки. Установите устройство таким образом, чтобы можно было в случае опасности

легко выдернуть сетевой шнур из розетки.
НЕ устанавливайте многофункциональный сушильный шкаф FED в опасных местах

ОПАСНО

Опасность взрыва.
Опасность для жизни.
∅

Не эксплуатировать устройство в потенциально взрывоопасных местах

∅

Не должно быть взрывоопасной пыли или впитываемой воздухом смеси в

окружающей среде

4.

Установка оборудования

4.1 Подсоединение к электрической сети

•

FED 53, FED 115, FED 240:

Устойчивый к динамическим нагрузкам разъем, сетевое напряжение 230 В (1N~) +/- 10%, 50/60 Гц

Фиксированный сетевой кабель длиной 1800 мм

•

FED 400, FED 720:

5-ти контактный разъем CEE, сетевое напряжение 400 В (3N~) +/- 10 %, 50/60 Гц

Фиксированный сетевой кабель длиной 2700 мм

•

FED 53-UL, FED 115-UL:

NEMA разъем 5-20P, сетевое напряжение 115 В (1N~) +/- 10 %, 60 Гц

Фиксированный сетевой кабель длиной 1800 мм

FED (E2) 01/2013

стр 18/57

•

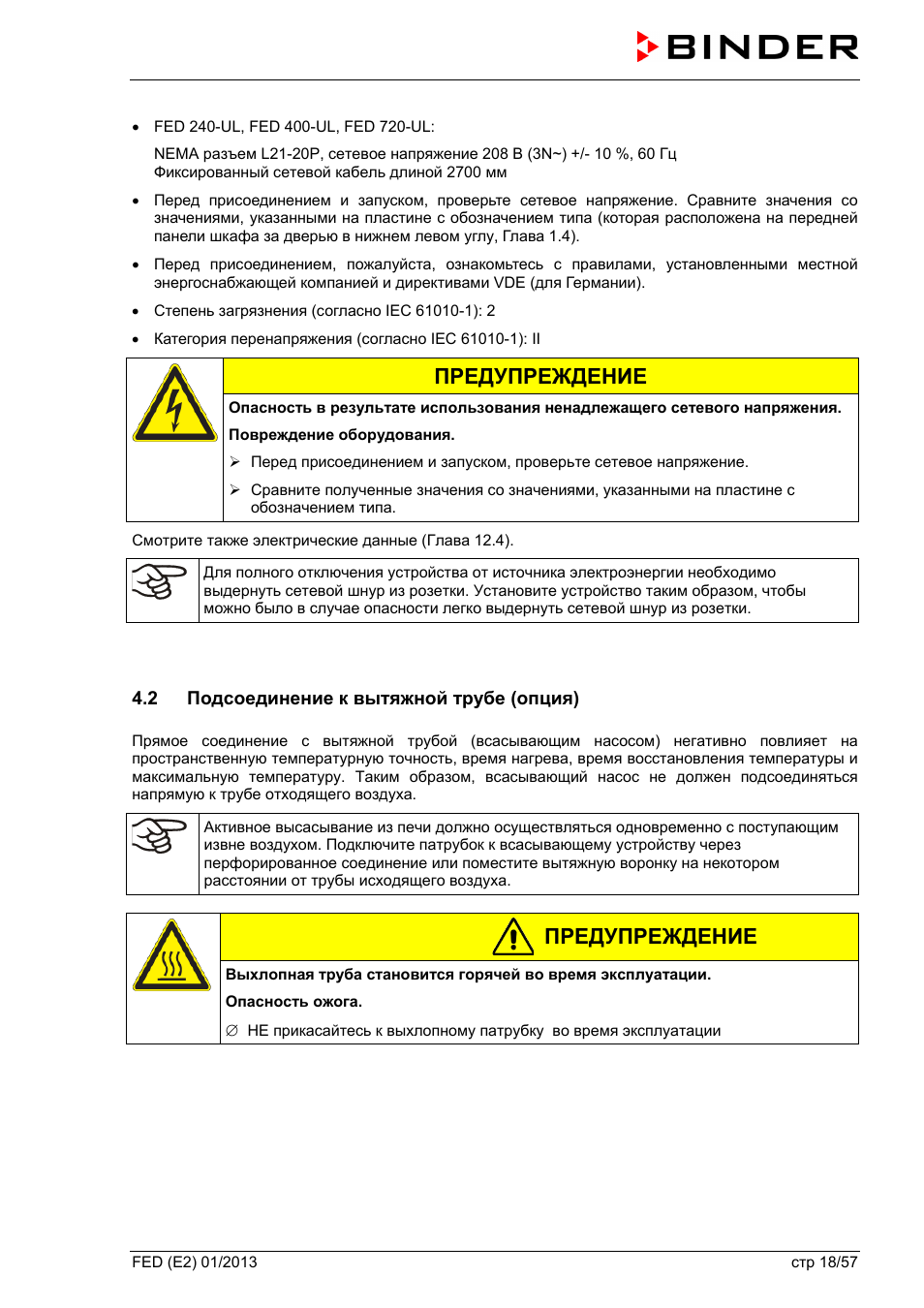

FED 240-UL, FED 400-UL, FED 720-UL:

NEMA разъем L21-20P, сетевое напряжение 208 В (3N~) +/- 10 %, 60 Гц

Фиксированный сетевой кабель длиной 2700 мм

•

Перед присоединением и запуском, проверьте сетевое напряжение. Сравните значения со

значениями, указанными на пластине с обозначением типа (которая расположена на передней

панели шкафа за дверью в нижнем левом углу, Глава 1.4).

•

Перед присоединением, пожалуйста, ознакомьтесь с правилами, установленными местной

энергоснабжающей компанией и директивами VDE (для Германии).

•

Степень загрязнения (согласно IEC 61010-1): 2

•

Категория перенапряжения (согласно IEC 61010-1): II

ПРЕДУПРЕЖДЕНИЕ

Опасность в результате использования ненадлежащего сетевого напряжения.
Повреждение оборудования.


Перед присоединением и запуском, проверьте сетевое напряжение.



Сравните полученные значения со значениями, указанными на пластине с

обозначением типа.

Смотрите также электрические данные (Глава 12.4).

Для полного отключения устройства от источника электроэнергии необходимо

выдернуть сетевой шнур из розетки. Установите устройство таким образом, чтобы

можно было в случае опасности легко выдернуть сетевой шнур из розетки.

4.2 Подсоединение к вытяжной трубе (опция)

Прямое соединение с вытяжной трубой (всасывающим насосом) негативно повлияет на

пространственную температурную точность, время нагрева, время восстановления температуры и

максимальную температуру. Таким образом, всасывающий насос не должен подсоединяться

напрямую к трубе отходящего воздуха.

Активное высасывание из печи должно осуществляться одновременно с поступающим

извне воздухом. Подключите патрубок к всасывающему устройству через

перфорированное соединение или поместите вытяжную воронку на некотором

расстоянии от трубы исходящего воздуха.

ПРЕДУПРЕЖДЕНИЕ

Выхлопная труба становится горячей во время эксплуатации.
Опасность ожога.
∅

НЕ прикасайтесь к выхлопному патрубку во время эксплуатации

FED (E2) 01/2013

стр 19/57

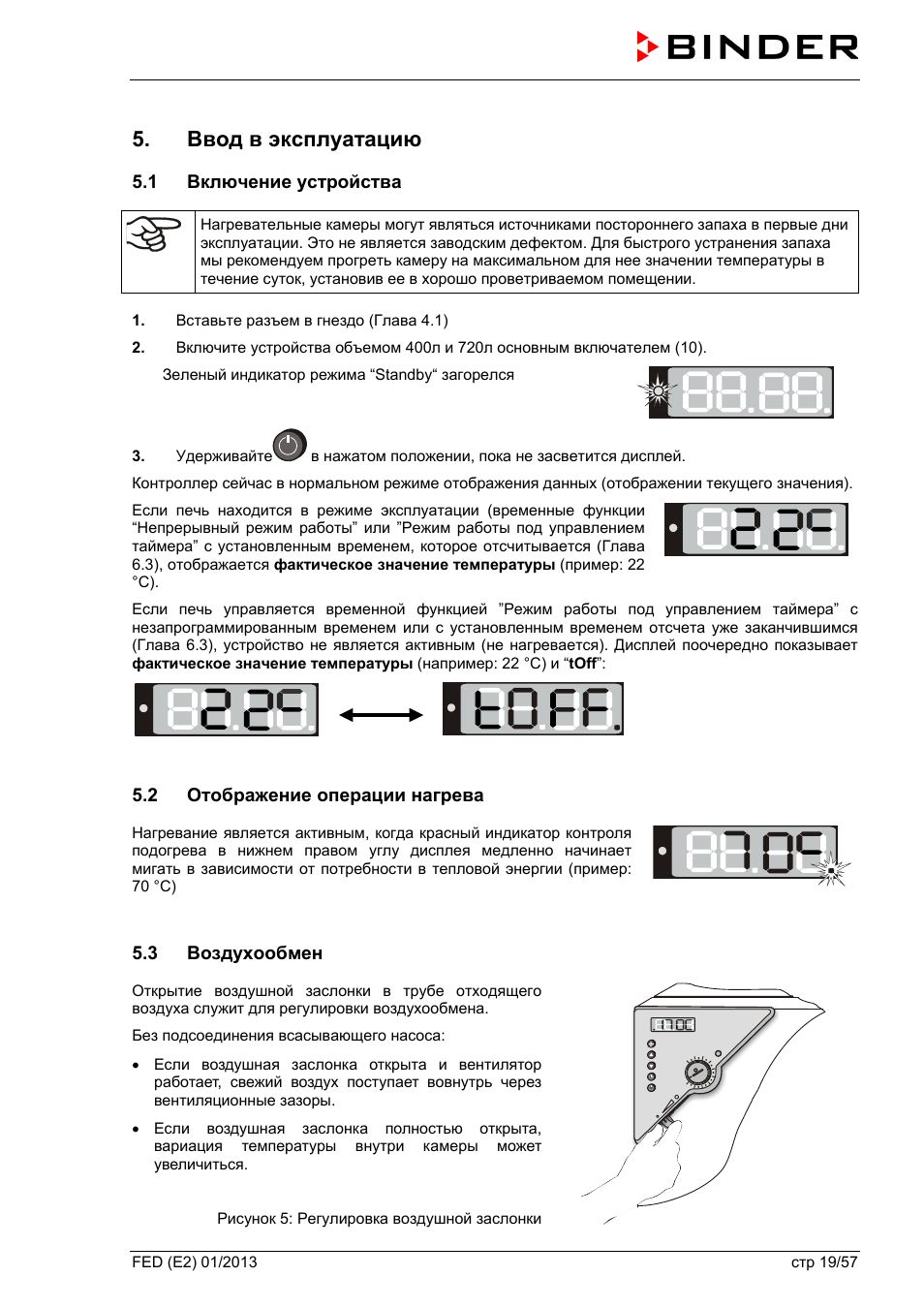

5.

Ввод в эксплуатацию

5.1 Включение устройства

Нагревательные камеры могут являться источниками постороннего запаха в первые дни

эксплуатации. Это не является заводским дефектом. Для быстрого устранения запаха

мы рекомендуем прогреть камеру на максимальном для нее значении температуры в

течение суток, установив ее в хорошо проветриваемом помещении.

1.

Вставьте разъем в гнездо (Глава 4.1)

2.

Включите устройства объемом 400л и 720л основным включателем (10).

Зеленый индикатор режима “Standby“ загорелся

3.

Удерживайте

в нажатом положении, пока не засветится дисплей.

Контроллер сейчас в нормальном режиме отображения данных (отображении текущего значения).
Если печь находится в режиме эксплуатации (временные функции

“Непрерывный режим работы” или ”Режим работы под управлением

таймера” с установленным временем, которое отсчитывается (Глава

6.3), отображается

фактическое значение температуры (пример: 22

°C).

Если печь управляется временной функцией ”Режим работы под управлением таймера” с

незапрограммированным временем или с установленным временем отсчета уже заканчившимся

(Глава 6.3), устройство не является активным (не нагревается). Дисплей поочередно показывает

фактическое значение температуры (например: 22 °C) и “tOff”:

5.2 Отображение операции нагрева

Нагревание является активным, когда красный индикатор контроля

подогрева в нижнем правом углу дисплея медленно начинает

мигать в зависимости от потребности в тепловой энергии (пример:

70 °C)

5.3 Воздухообмен

Открытие воздушной заслонки в трубе отходящего

воздуха служит для регулировки воздухообмена.
Без подсоединения всасывающего насоса:
•

Если воздушная заслонка открыта и вентилятор

работает, свежий воздух поступает вовнутрь через

вентиляционные зазоры.

•

Если воздушная заслонка полностью открыта,

вариация температуры внутри камеры может

увеличиться.

Рисунок 5: Регулировка воздушной заслонки

FED (E2) 01/2013

стр 20/57

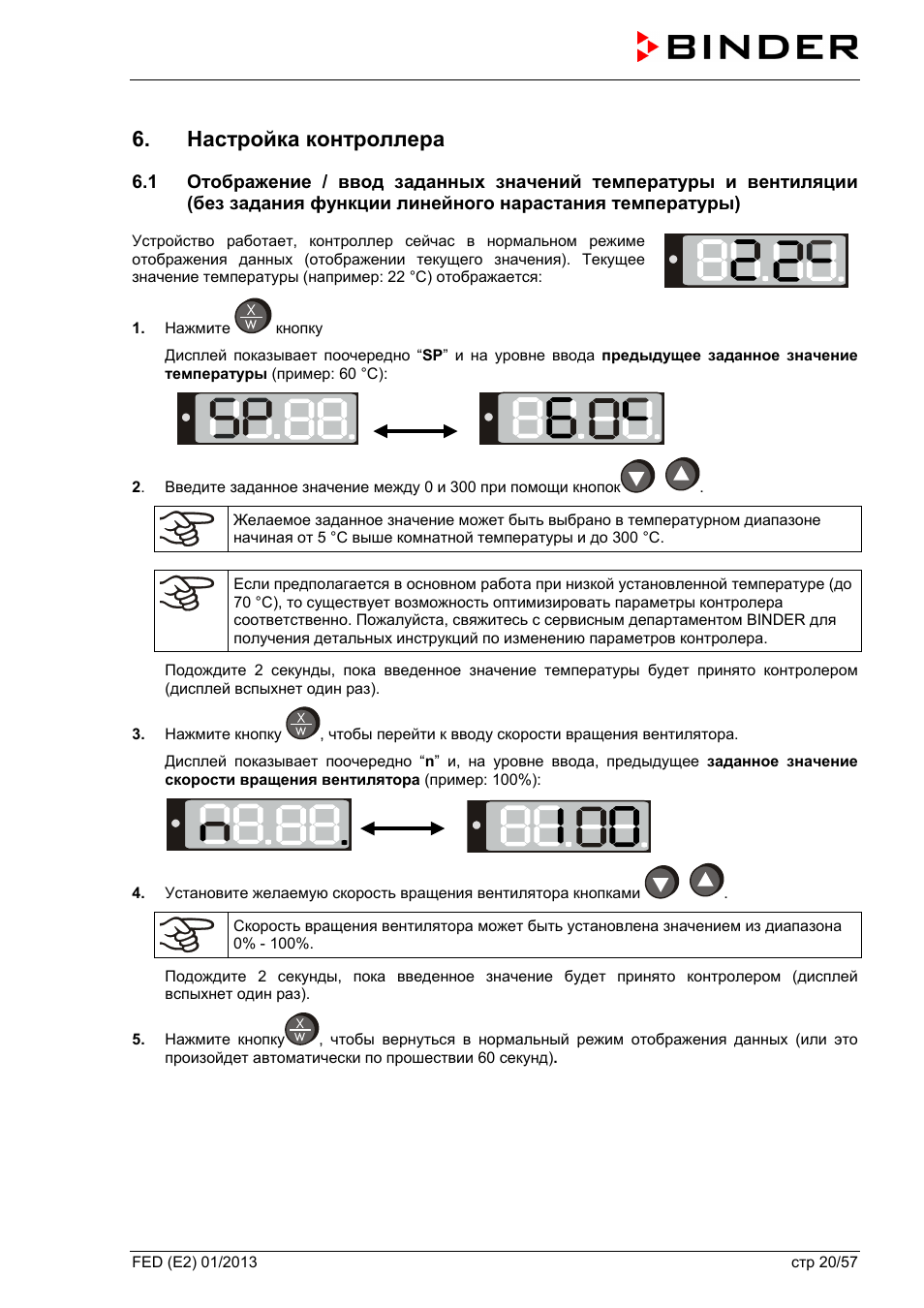

6.

Настройка контроллера

6.1 Отображение / ввод заданных значений температуры и вентиляции

(без задания функции линейного нарастания температуры)

Устройство работает, контроллер сейчас в нормальном режиме

отображения данных (отображении текущего значения). Текущее

значение температуры (например: 22 °C) отображается:

1. Нажмите

кнопку

Дисплей показывает поочередно “

SP” и на уровне ввода предыдущее заданное значение

температуры (пример: 60 °C):

2. Введите заданное значение между 0 и 300 при помощи кнопок

.

Желаемое заданное значение может быть выбрано в температурном диапазоне

начиная от 5 °C выше комнатной температуры и до 300 °C.

Если предполагается в основном работа при низкой установленной температуре (до

70 °C), то существует возможность оптимизировать параметры контролера

соответственно. Пожалуйста, свяжитесь с сервисным департаментом BINDER для

получения детальных инструкций по изменению параметров контролера.

Подождите 2 секунды, пока введенное значение температуры будет принято контролером

(дисплей вспыхнет один раз).

3. Нажмите кнопку

, чтобы перейти к вводу скорости вращения вентилятора.

Дисплей показывает поочередно “

n” и, на уровне ввода, предыдущее заданное значение

скорости вращения вентилятора (пример: 100%):

4. Установите желаемую скорость вращения вентилятора кнопками

.

Скорость вращения вентилятора может быть установлена значением из диапазона

0% — 100%.

Подождите 2 секунды, пока введенное значение будет принято контролером (дисплей

вспыхнет один раз).

5. Нажмите кнопку

, чтобы вернуться в нормальный режим отображения данных (или это

произойдет автоматически по прошествии 60 секунд)

.

Нажмите на кнопку для помощи

and enhanced timer functions

(Код товара: S-11091, Артикул: 9010-0293)

Картинка с сайта: stomshop.pro

Под заказ

Срок поставки товара: 8 — 29 июля

Бренд: Binder GmbH (Германия)

Дополнительные опции и аксессуары Binder:

Внутренняя полка (+20 920 р.)

---

409 153 р. 437 766 р.

Быстрый заказ

Купить в кредит

Самовывоз

р.  ~ дн.

Доставка до адреса

р.  ~ дн.

Если вас не устраивают стоимость или сроки доставки, свяжитесь с нами, подберем для вас оптимальный вариант. Сроки и стоимость доставки зависят от фактического наличия товара и не являются публичной офертой.

Ответим на вопросы, расскажем о товаре и поможем с выбором

• Описание
• Характеристики
• Отзывы (0)
• Вопросы о товаре
• Оплата и доставка
