Русский язык
19

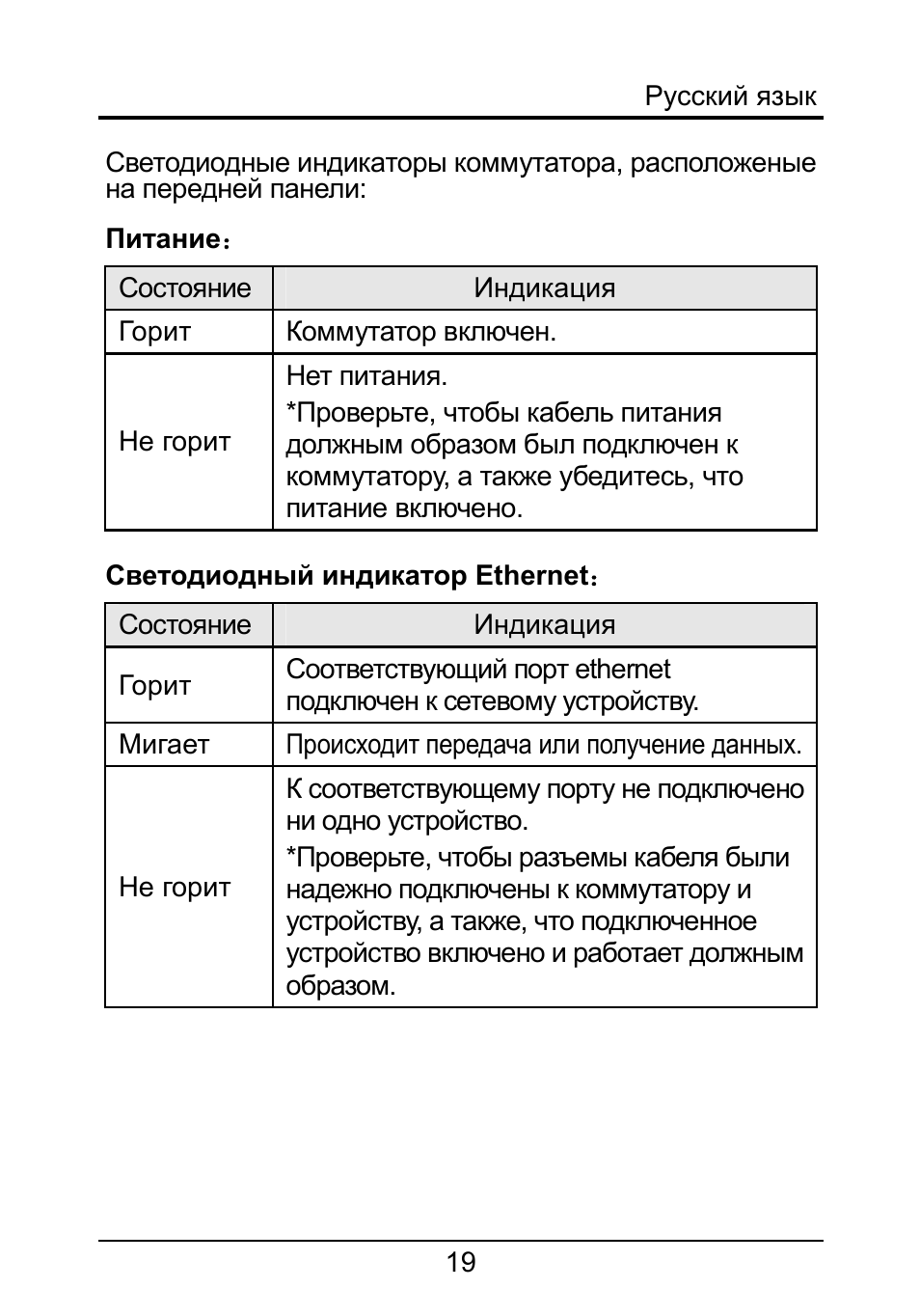

Светодиодные индикаторы коммутатора, расположеные
на передней панели:
Питание：
Состояние
Индикация
Горит
Коммутатор включен.
Не горит
Нет питания.
*Проверьте, чтобы кабель питания
должным образом был подключен к
коммутатору, а также убедитесь, что
питание включено.
Светодиодный индикатор Ethernet：
Состояние
Индикация
Горит
Соответствующий порт ethernet
подключен к сетевому устройству.
Мигает
Происходит передача или получение данных.
Не горит
К соответствующему порту не подключено
ни одно устройство.
*Проверьте, чтобы разъемы кабеля были
надежно подключены к коммутатору и
устройству, а также, что подключенное
устройство включено и работает должным
образом.
Русский язык
20

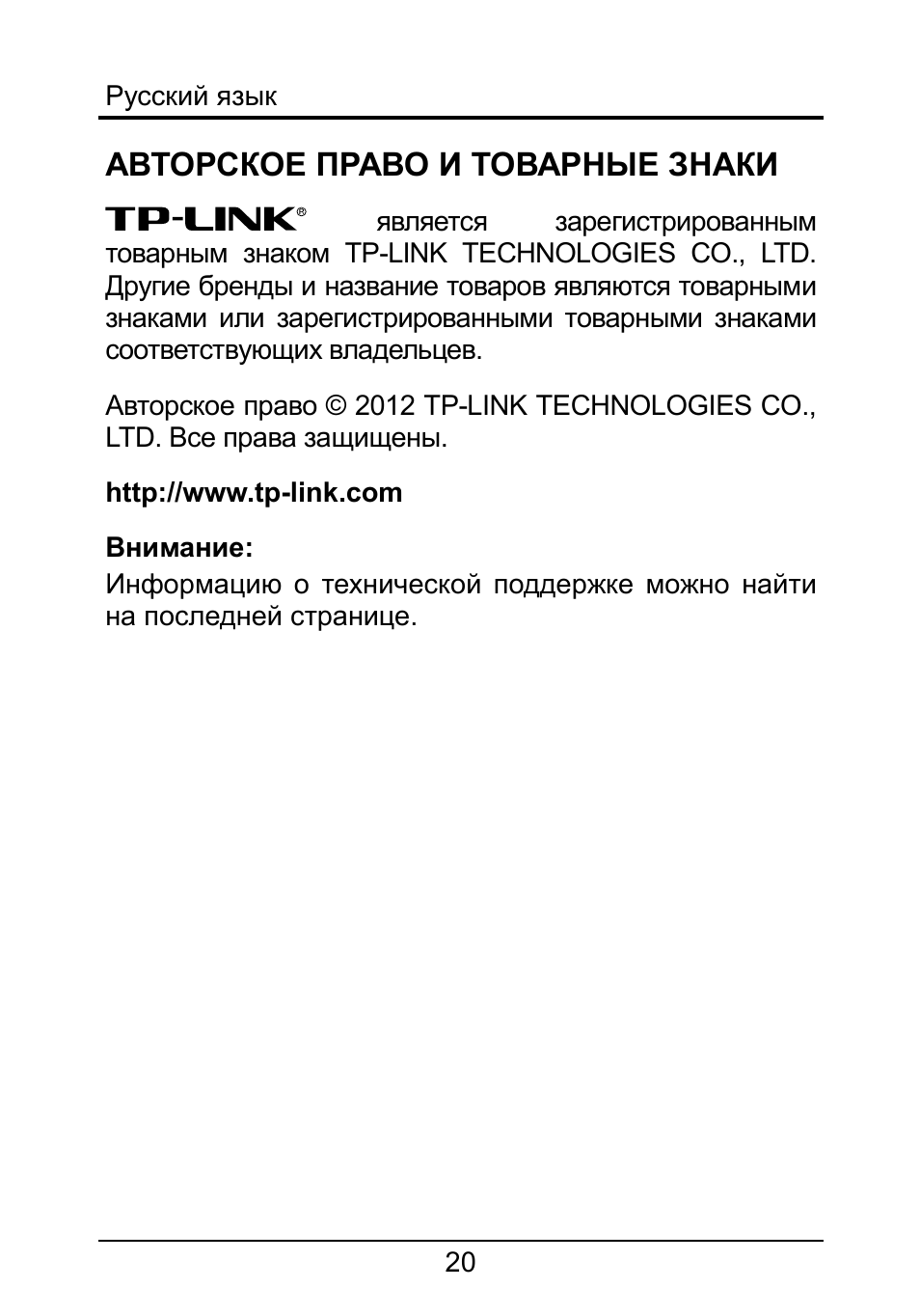

АВТОРСКОЕ ПРАВО И ТОВАРНЫЕ ЗНАКИ
является
зарегистрированным
товарным знаком TP-LINK TECHNOLOGIES CO., LTD.
Другие бренды и название товаров являются товарными
знаками или зарегистрированными товарными знаками
соответствующих владельцев.
Авторское право © 2012 TP-LINK TECHNOLOGIES CO.,
LTD. Все права защищены.
http://www.tp-link.com
Внимание:
Информацию о технической поддержке можно найти
на последней странице.
Українська мова
21
Комплект постачання
Ваш комплект має містити наведені нижче елементи.
¾
Один настільний комутатор
¾
Один адаптер живлення
¾
Цей посібник користувача
Примітка
Шурупи для настінного монтажу не входять до комплекту
постачання. Зверніться до свого постачальника, якщо
будь-який з цих елементів пошкоджено або не включено
до комплекту постачання.
Поняття «Комутатор», про яке йде мова у цьому посібнику
користувача, є скороченням від словосполучення
«Настільний комутатор» й подається без будь-яких
подальших пояснень. З метою спрощення у цьому
посібнику було використано модель TL-SF1016D.
Українська мова
22
Виконайте наведені нижче кроки для встановлення
цього комутатора на стіну.
1. Просвердліть два отвори у стіні. Закрутіть шуруп у
кожний отвір так, щоб залишити головку відкритою.
2. Надіньте дві канавки, які призначено для настінного
монтажу, на шурупи та зсуньте комутатор донизу,
щоб зафіксувати його.
Примітка:
пристрій TL-SF1005D/TL-SF1008D неможливо встановити
на стіні, оскільки ця модель не має канавок знизу.
Українська мова
23

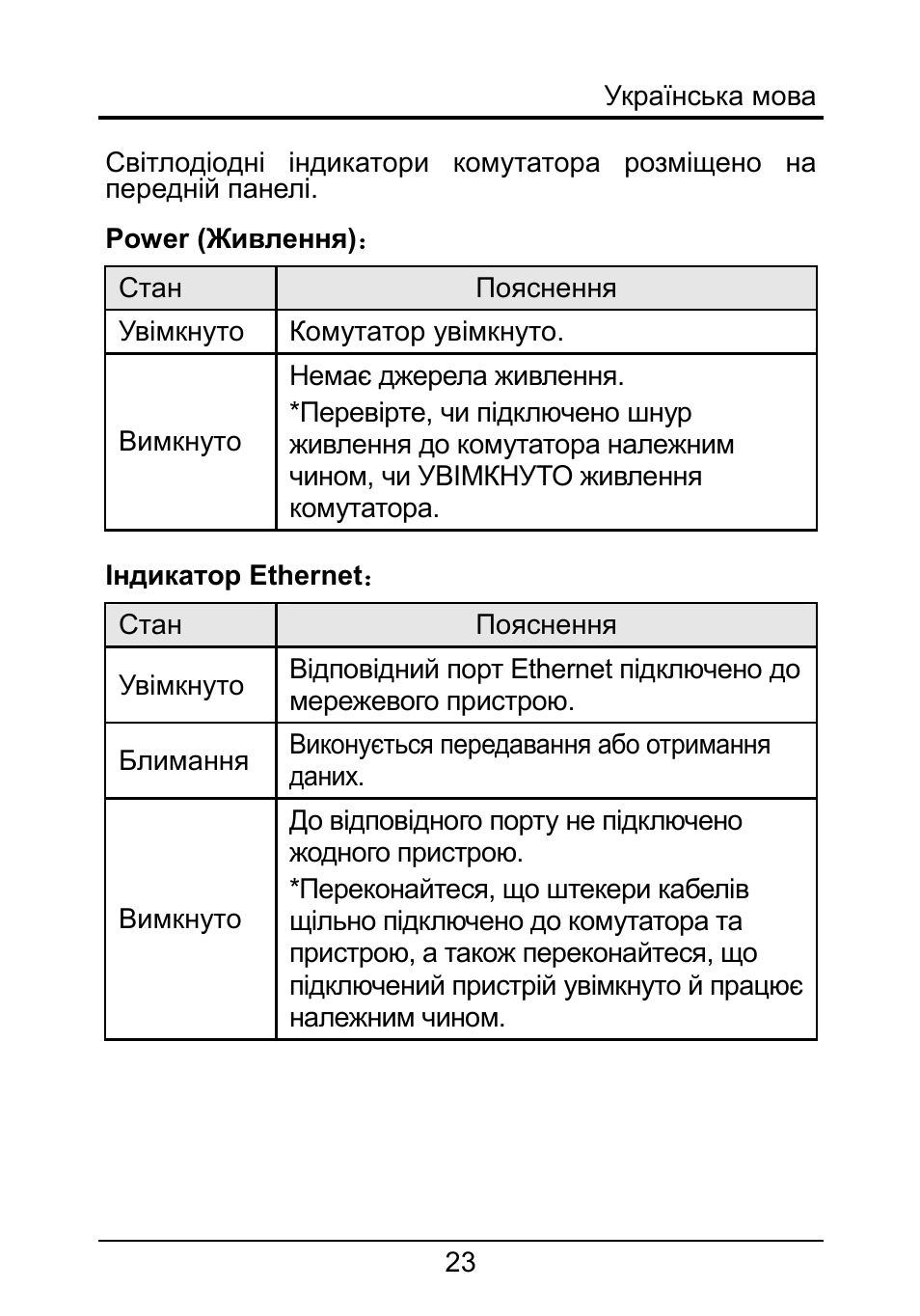

Світлодіодні індикатори комутатора розміщено на
передній панелі.
Power (Живлення)：
Стан
Пояснення
Увімкнуто
Комутатор увімкнуто.
Вимкнуто
Немає джерела живлення.
*Перевірте, чи підключено шнур
живлення до комутатора належним
чином, чи УВІМКНУТО живлення
комутатора.
Індикатор Ethernet：
Стан
Пояснення
Увімкнуто
Відповідний порт Ethernet підключено до
мережевого пристрою.
Блимання
Виконується передавання або отримання
даних.
Вимкнуто
До відповідного порту не підключено
жодного пристрою.
*Переконайтеся, що штекери кабелів
щільно підключено до комутатора та
пристрою, а також переконайтеся, що
підключений пристрій увімкнуто й працює
належним чином.
Українська мова
24
АВТОРСЬКЕ ПРАВО ТА ТОРГОВЕЛЬНІ МАРКИ
є зареєстрованою торговельною
маркою TP-LINK TECHNOLOGIES CO., LTD. Інші товарні
знаки та назви продуктів є торговельними марками або
зареєстрованими торговельними марками їх відповідних
власників.
Copyright © 2012 TP-LINK TECHNOLOGIES CO., LTD. Усі
права захищено.
http://www.tp-link.com
Примітка:
Інформацію з технічної підтримки можна знайти на
останній сторінці.
ქართული
25

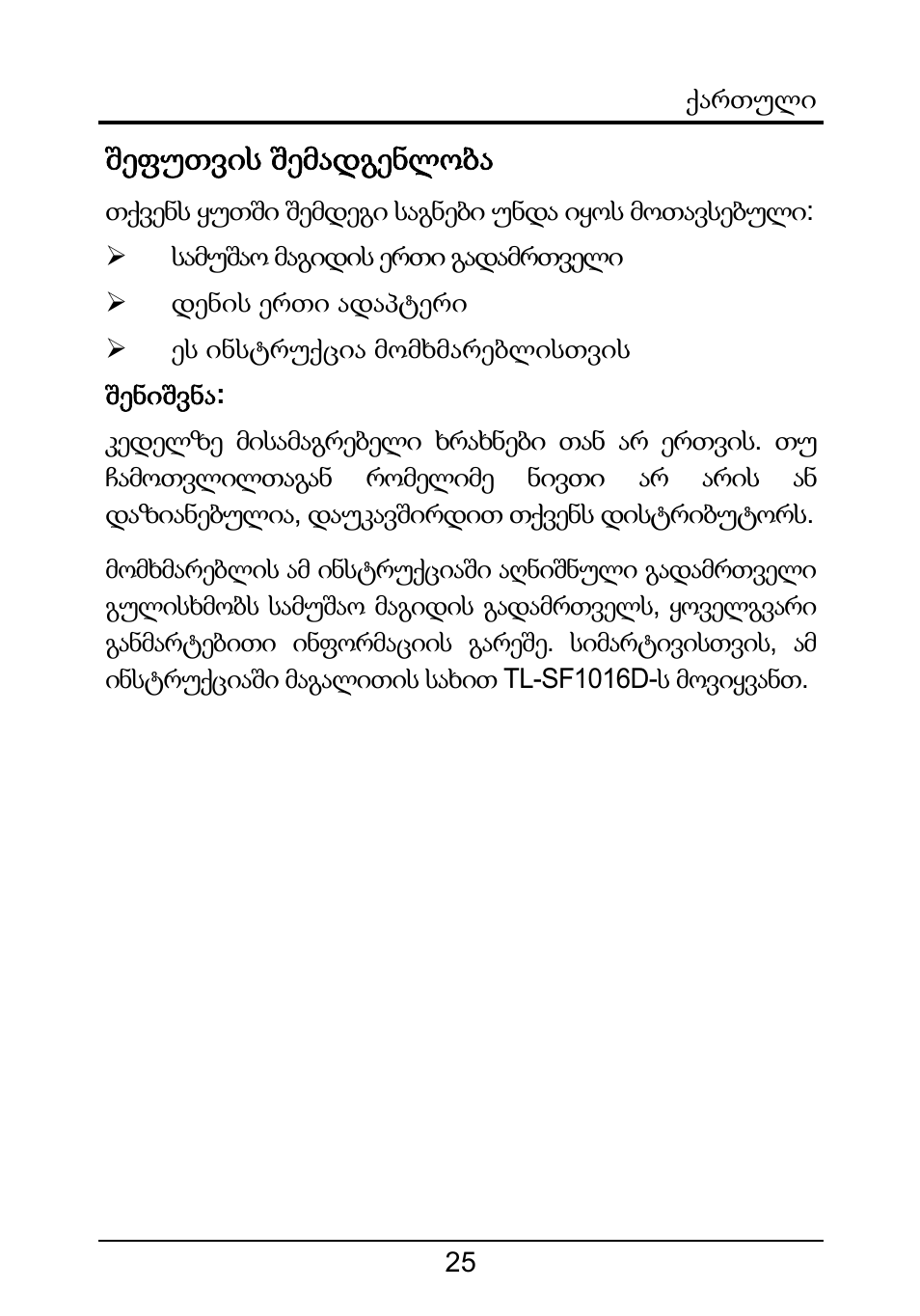

შეფუთვის შემადგენლობა
თქვენს ყუთში შემდეგი საგნები უნდა იყოს მოთავსებული:
¾
სამუშაო მაგიდის ერთი გადამრთველი
¾
დენის ერთი ადაპტერი
¾
ეს ინსტრუქცია მომხმარებლისთვის
შენიშვნა:
კედელზე მისამაგრებელი ხრახნები თან არ ერთვის. თუ
ჩამოთვლილთაგან რომელიმე ნივთი არ არის ან
დაზიანებულია, დაუკავშირდით თქვენს დისტრიბუტორს.
მომხმარებლის ამ ინსტრუქციაში აღნიშნული გადამრთველი
გულისხმობს სამუშაო მაგიდის გადამრთველს, ყოველგვარი
განმარტებითი ინფორმაციის გარეშე. სიმარტივისთვის, ამ
ინსტრუქციაში მაგალითის სახით TL-SF1016D-ს მოვიყვანთ.
ქართული
26

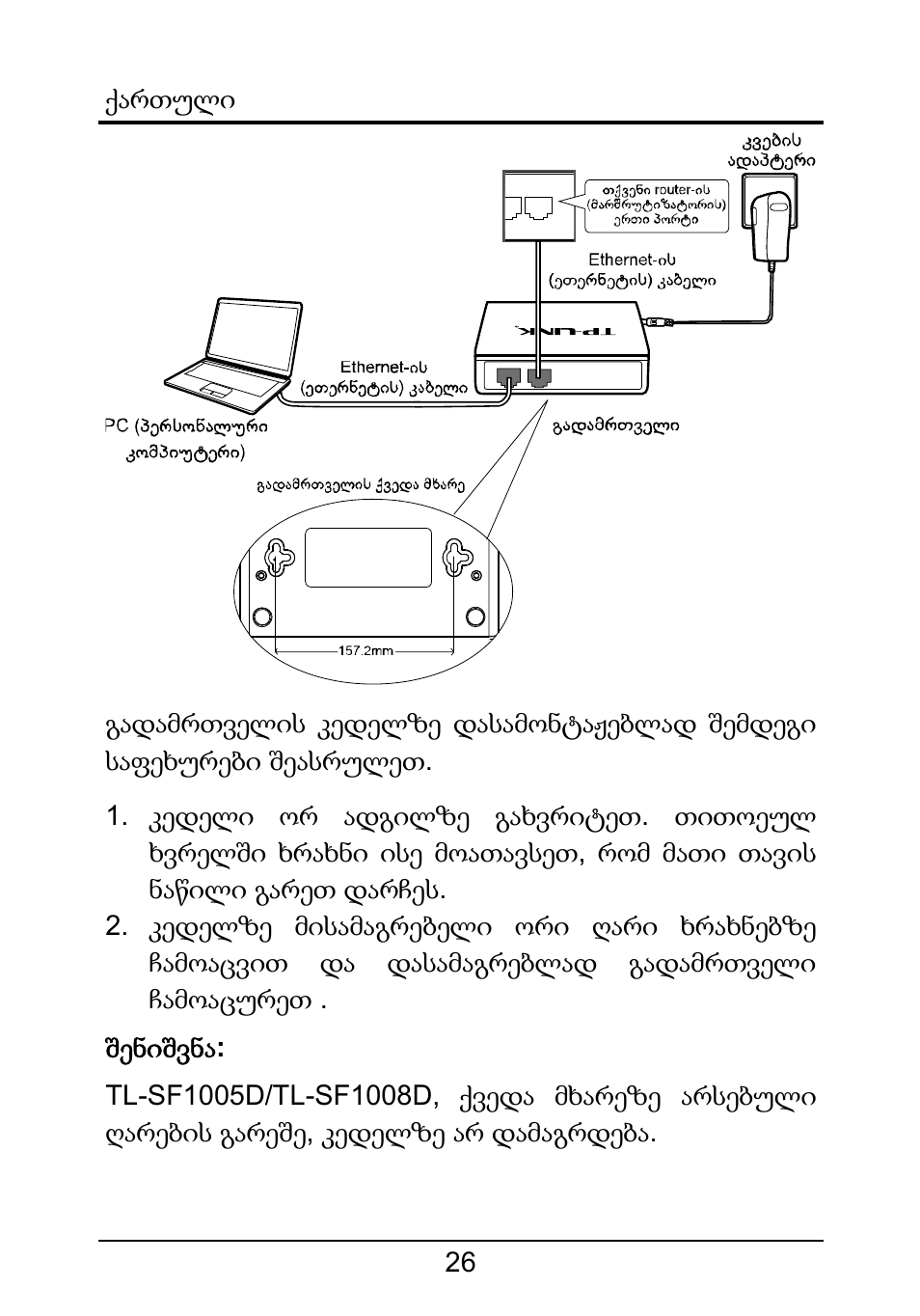

გადამრთველის კედელზე დასამონტაჟებლად შემდეგი
საფეხურები შეასრულეთ.
1. კედელი ორ ადგილზე გახვრიტეთ. თითოეულ
ხვრელში ხრახნი ისე მოათავსეთ, რომ მათი თავის
ნაწილი გარეთ დარჩეს.
2. კედელზე მისამაგრებელი ორი ღარი ხრახნებზე
ჩამოაცვით და დასამაგრებლად გადამრთველი
ჩამოაცურეთ .
შენიშვნა:
TL-SF1005D/TL-SF1008D, ქვედა მხარეზე არსებული
ღარების გარეშე, კედელზე არ დამაგრდება.
ქართული
27
გადამრთველის LEDs (ნათების
გამოსხივების
დიოდები) წინა პანელზეა განთავსებული:
ელექტროკვების წყარო：
სტატუსი
ჩვენება
ჩართულია
გადამრთველი ჩართულია კვების
წყაროში.
გამორთულია
კვების წყარო გამორთულია.
*შეამოწმეთ კვების ზონარი კარგად არის
თუ არა შეერთებული გადამრთველთან
და დარწმუნდით, რომ
კვება ”ჩართულია”.
Ethernet LED (ეთერნეტის ნათების გამოსხივების
დიოდი)：
სტატუსი
ჩვენება
ჩართულია
Ethernet-ის (ეთერნეტის) შესაბამისი
პორტი ქსელურ მოწყობილობასთან
არის შეერთებული.
ციმციმებს
მიმდინარეობს მონაცემთა გადაცემა ან
მიღება.
გამორთულია
არცერთი მოწყობილობა არ არის
შეერთებული შესაბამის პორტთან.
*შეამოწმეთ, კაბელის შემაერთებლები
მყარად არის თუ არა ჩართული
გადამრთველში და მოწყობილობაში,
ასევე, ჩართულია და გამართულად
მუშაობს თუ არა შეერთებული
მოწყობილობა.
ქართული
28

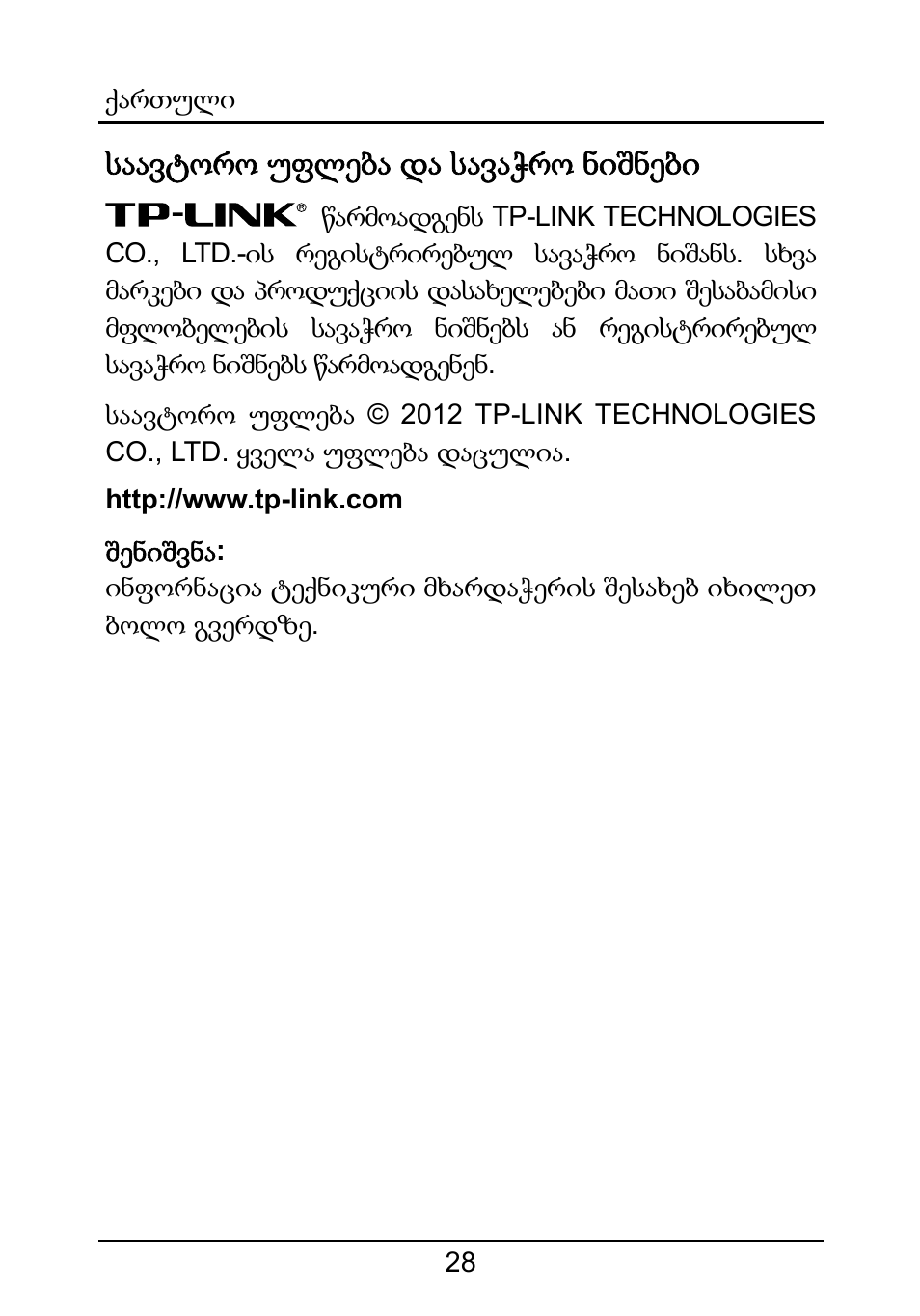

საავტორო უფლება და სავაჭრო ნიშნები
წარმოადგენს TP-LINK TECHNOLOGIES
CO., LTD.-ის რეგისტრირებულ სავაჭრო ნიშანს. სხვა
მარკები და პროდუქციის დასახელებები მათი შესაბამისი
მფლობელების სავაჭრო ნიშნებს ან რეგისტრირებულ
სავაჭრო ნიშნებს წარმოადგენენ.
საავტორო უფლება © 2012 TP-LINK TECHNOLOGIES
CO., LTD. ყველა უფლება დაცულია.
http://www.tp-link.com
შენიშვნა:
ინფორნაცია ტექნიკური მხარდაჭერის შესახებ იხილეთ
ბოლო გვერდზე.
